Методика поверки «Трансформаторы напряжения лабораторные » (ГГ. 25 206.00017)

СОГЛАСОВАНО

УТВЕРЖДАЮ

Зам.т'ё'й^рацьного директора

X «ФГУ УРАЛТЛЮТ» (^^/б^^И^^^С.Ю.Колташев « < »L,W.. So 1 Or.

Трансформаторы напряжения лабораторные Методика поверки

ГГ. 25 206.00017

Главный метролог

«      »  0        2010г.

Начальник ЦЗЛ

С.В.Ершов

«3^ »  С'-Т²  20Юг

Инженер ЦЗЛ

Е.В.Чащина

«                 201 Ог

• 1     Операции поверки

• 2     Средства поверки

• 3     Требования безопасности

• 4     Условия поверки и подготовка к ней

• 5     Проведение поверки

  • 5.1   Внешний осмотр

  • 5.2   Проверка правильности обозначения выводов и групп соединений

  • 5.3   Определение погрешностей

• 6     Оформление результатов поверки

Приложение А

Приложение Б

Приложение В

Настоящая методика распространяется на трансформаторы напряжения измерительные класса точности 0,05 и менее точных в диапазоне: первичных напряжений от 0,1 кВ до 43 кВ; вторичных напряжений от 33 В до 200 В.

Методика разработана в соответствии с требованиями ГОСТ 23625-2001г.

• 1.1 При проведении поверки следует выполнять следующие операции: внешний осмотр;

проверка правильности обозначения выводов и групп соединения обмоток; определение погрешностей.

• 2.1 Установка с независимой поверкой «Лидер-36»

  • 2.1.1 Эталонные средства, входящие в состав установки:

    • 2.1.1.1 Делитель напряжения эталонный ДОН-36

    • 2.1.1.2 Трансформаторный ступенчаторавноделенный делитель напряжения ДТ(0)-35У4.(ТУ 3).

    • 2.1.1.3 Устройство корректировки масштабного коэффициента (TV 21).

    • 2.1.1.4 Масштабный преобразователь низких напряжений МПНН-1-500 (PS4).

    • 2.1.1.5 Альтернативный измеритель разности напряжений СА-507 (PS5).

• 2.2 Характеристики установки:

  • 2.2.1 Диапазон первичных напряжений (0,1^43) кВ

  • 2.2.2 Диапазон вторичных напряжений (33^200) В

  • 2.2.3 Коэффициент трансформации в диапазоне 1^-1296

  • 2.2.4 Погрешности измерений по напряжению ±0,016%, угловая погрешность ± 1 мин.

• 3.1 Поверка должна проводиться специально обученным персоналом. Количество работающих должно быть не менее двух человек, один из которых должен быть производителем работ и иметь квалификационную группу по электробезопасности не ниже 4, а второй должен иметь квалификационную группу по электробезопасности не ниже III при работе в электроустановках до и свыше 1000 В.

• 3.2 Поверка должна проводиться на «Установке», оборудованной в полном соответствии с требованиями «Правил устройства электроустановок».

  • 3.2.1 «Установка» должна быть укомплектована защитными средствами: диэлектрическими перчатками, ковриками, заземляющими штангами, предупредительными плакатами, средствами пожаротушения - углекислотными огнетушителями.

  • 3.2.2 Ограждения, оборудование, требующие заземления, должны быть надежно заземлены.

  • 3.2.3 Все элементы «Установки» (блок питания, измерительный блок, эталонный блок, блок поверки) и испытуемые трансформаторы напряжения должны находиться на высоковольтном поле, отгороженном от испытательных стендов поверочных установок специальным ограждением с дверями, имеющими блокировку и световую сигнализацию, указывающую о подаче напряжения в испытательную схему.

• 3.3 Работа должна выполняться в соответствии с требованиями «Межотраслевых правил по охране труда (правил безопасности) при эксплуатации электроустановок».

  • 3.3.1 В случае возгорания оборудования или проводки необходимо немедленно:

• - отключить рубильник (автомат) общего отключения;

-сообщить по тел. 13-41 (проходная) о месте возгорания и наличии людей;

• - приступить к тушению пожара и эвакуации людей.

• 3.3.2 В случае поражения электрическим током необходимо немедленно:

• - освободить пострадавшего от тока, отключив кнопку “Стоп” и рубильник (автомат) общего отключения;

• - сообщить в здравпункт (тел. 13-81);

• - при необходимости немедленно начать оказывать первую помощь пострадавшему;

• - при необходимости вызвать “скорую помощь” (тел. 03).

• 4.1 При проведении поверки должны быть соблюдены условия:

• - температура окружающего воздуха 10-35 °C;

• - допускаемые колебания температуры окружающего воздуха в период проведения поверки не более ±2 °C; й - температура начала поверки;

t2 - температура окончания поверки.

• - относительная влажность окружающего воздуха не более 80 % при 25°С;

• - атмосферное давление (630 4- 800) мм.рт.ст.

• 4.2 Перед началом поверки трансформаторов необходимо произвести внешний осмотр «Установки», убедиться в правильности собранной схемы, удалить людей с испытательного поля, проверить работу блокировки и сигнализации на входных дверях.

Убедившись, что все нормально, плотно закрыть двери и произвести соответствующие измерения, руководствуясь программой поверки и руководством по эксплуатации установки.

• 4.3 После окончания измерений снять напряжение кнопкой «Стоп». При выходе на испытательное поле необходимо заземляющей штангой снять остаточные заряды с высоковольтного вывода испытуемого трансформатора, а затем штангой заземлить высоковольтный вывод нагрузочного трансформатора. После этого можно проводить дальнейшие переключения. По окончании работ установку необходимо обесточить.

• 5.1 Внешний осмотр

При внешнем осмотре устанавливается соответствие поверяемого трансформатора требованиям:

• - выводы первичной и вторичной обмоток должны быть исправны и иметь маркировку;

• - наружные поверхности трансформатора не должны иметь дефектов покрытий, загрязнений;

• - трансформатор должен быть снабжен табличкой с техническими данными.

• 5.2 Проверка правильности обозначения выводов и групп соединения обмоток

Проверка правильности обозначения выводов и групп соединения обмоток поверяемого трансформатора проводится одновременно с проверкой правильности подключения образцового делителя (Дон-36) и поверяемого трансформатора к прибору сравнения

СА-507 при собранной схеме поверки непосредственно перед операцией определения погрешностей.

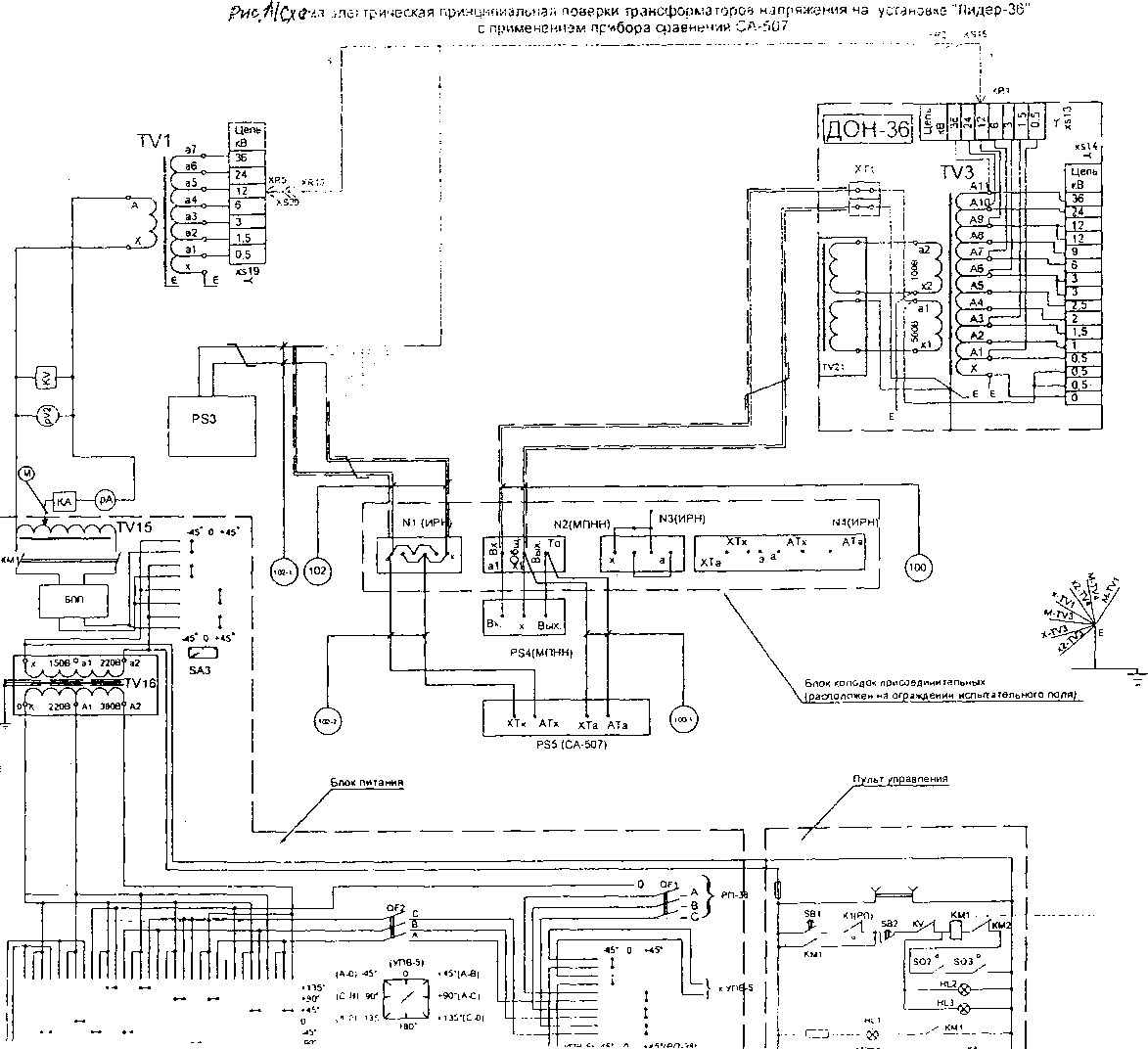

Сборка схемы поверки трансформаторов напряжения по 6.3.4 «Руководства по эксплуатации» 1ГГ.411726.02-Л.РЭ. Схема - Приложение А рисунок А1.

Порядок действия обслуживающего персонала при поверке средств измерений по 6.3.6 «Руководства по эксплуатации».

• 5.3 Определение погрешностей

  • 5.3.1 Определение погрешностей поверяемого трансформатора проводится методом сличения поверяемого трансформатора с образцовым делителем Дон-36 при помощи прибора сравнения СА-507.

  • 5.3.2 Погрешности трансформатора определяют:

• - для всех коэффициентов трансформации в диапазоне выходных напряжений при номинальных входных от 33 до 200В;

• - при значениях первичного напряжения, равных 20, 50, 80, 100, 120 % номинального значения при увеличении и уменьшении напряжения;

• - при мощности нагрузки равной номинальной мощности и 0,25 номинальной мощности и коэффициенте мощности 1,0.

При поверке лабораторных трансформаторов напряжения класса точности 0,05 учитывают поправки делителя напряжения эталонного ДОН-36.

Учет поправок применяемых эталонных средств, вычисление средних значений из числа погрешностей, измеренных при увеличении и уменьшении напряжения, оформление протокола поверки производится с применением ПК.

Значение поправок применяемых эталонных средств приведены в Приложении Б.

Трансформаторы считают прошедшими поверку, если значения погрешностей, определенные при поверке, не превышают допускаемых погрешностей, соответст-

вующих их классу точности, установленных в ГОСТ 23625 - 2001 г и указанных в таблице 1.

Таблица 1

• 6.1 Результаты поверки оформляют записью в протоколе. Форма протокола приведена в Приложении В.

• 6.2 При положительных результатах первичной поверки наносят оттиск пове-рительного клейма в паспорт трансформатора.

• 6.3 При отрицательных результатах трансформатор бракуют и выписывают извещение о непригодности.

• 6.4 Положительные результаты периодической поверки оформляют выдачей свидетельства о поверке установленной формы.

• 6.5 При отрицательных результатах периодической свидетельство аннулируют и выписывают извещение о непригодности.

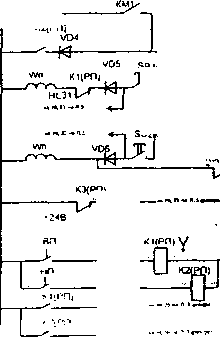

it 4

К2<РЛ|

•24В (от блока пит прост тока 220/24В)

КЗ(РП)

КЗ(РП)

-G-

КЗ(РП)

Приложение Б

(обязательное)

Значения поправок применяемых эталонных средств, приведены в таблицах 1,2.

Таблица Б.1

Таблица Б.2

Приложение В

(обязательное)

Протокол №

поверки трансформаторов напряжения

Дата

РЭ: установка «Лидер-36»

Условия поверки: °C______; t₂, °C _____; влажность, %_____.

Тип, заводской №, класс точности, мощность нагрузки

Лист регистрации изменений
