Методика поверки «Счетчик электрической энергии многофункциональный СЭТ-4ТМ.03» (г.р.27524-04)

СОГЛАСОВАНО

Руководи гель ГЦИ СИ ФГУ «11иже1 оррдский ЦСМ»

,      '' ‘!/ И.И. Решетник

«;}-? »       _____________2004 г.

СЧЕТЧИК ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ МНОГОФУНКЦИОНАЛЬНЫЙ СЭТ-4ТМ.03

Руководство по эксплуатации

Приложение Г Методика поверки ИЛГШ.411152.124 РЭ1 x.ft.S)(S8A-0tf

2W'

Настоящая методика составлена с учетом требований РД50-660-88, ПР50.2.006-94 в соответствии с требованиями ГОСТ 30206-94, ГОСТ 26035-83 и устанавливает методику первичной, периодической и внеочередной поверки счетчиков, а также объем, условия поверки и подготовку к ней.

Настоящая методика распространяется на счетчики электрической энергии многофункциональные СЭТ-4ТМ.03 (далее - счетчики), трансформаторного включения по току и трансформаторного или прямого включения по напряжению.

При выпуске счетчиков на заводе-изготовителе и после ремонта проводят первичную поверку.

Первичной поверке подлежит каждый экземпляр счетчиков.

Межповерочный интервал 10 лет.

Периодической поверке подлежат счетчики, находящиеся в эксплуатации или на хранении по истечении межповерочного интервала.

Внеочередную поверку производят при эксплуатации счетчиков в случае:

• - повреждения знака поверительного клейма (пломбы) и в случае утраты паспорта;

• -  ввода в эксплуатацию счетчика после длительного хранения (более половины межповерочного интервала);

• - при известном или предполагаемом ударном воздействии на счетчик или неудовлетворительной его работе;

• -  продажи (отправки) потребителю счетчика, не реализованного по истечении срока, равного половине межповерочного интервала.

Требования безопасности

• 2.1 При проведении поверки должны быть соблюдены требования ГОСТ 12.2.007.0-75 и "Правила технической эксплуатации электроустановок потребителей и правила техники безопасности при эксплуатации электроустановок потребителей", утвержденные Главгосэнергонадзором.

• 3 Условия поверки и подготовка к ней

  • 3.1 Порядок представления счетчика на поверку должны соответствовать требованиям ПР 50.2.006-94.

    температура окружающего воздуха, °C 23 ± 2; относительная влажность воздуха, % атмосферное давление, мм. рт. ст внешнее магнитное поле частота измерительной сети, Гц форма кривой напряжения и тока измерительной сети отклонение номинального напряжения отклонение номинального тока

  • 3.2 При проведении поверки должны соблюдаться условия, установленные в ГОСТ 30206-94, ГОСТ 26035-83: 30-80;

630 -795; отсутствует;

(50+- 0,015) Гц;

синусоидальная с Кг не более 2 %;

± 1,0%;

± 1,0%.

• 3.3 Поверка должна проводиться на аттестованном оборудовании и с применением средств поверки имеющих действующее клеймо поверки.

  сЗ

  Й

  ч

  ч

  G

  Ч

  О с

  • 4 ю

  м к

  • 5

  а

  к

  §

• 3.4 Для проверки погрешностей измерения активной энергии и могцности прямого и обратного направления, частоты, напряжения и тока счетчик должен подключаться к установке для проверки счетчиков электрической энергии, состоящей из трехфазного ваттметр-счетчика эталонного ЦЭ7008 и трехфазного источника фиктивной мощности МК7006, (далее метрологическая установка) по схеме, приведенной на рисунке А.1 приложения А; испытательные выходы счетчика должны подключаться по схеме, приведенной на рисунке А.З приложения А.

• 3.5 Для проверки погрешностей измерения реактивной энергии и мощности прямого и обратного направления счетчик должен подключаться к метрологической установке по схеме, приведенной на рисунке А.2 приложения А.

• 3.6 Назначение и расположение контактов испытательных выходов счетчика приведены на рисунке А.4 приложения А.

• 3.7 Поверка должна проводиться с применением компьютера и программного обеспечения «Конфигуратор СЭТ-4ТМ».

  й

  • 4

  • 5

  к

  ч

  о с

3.8 Подготовка к работе компьютера и программы «Конфигуратор СЭТ-4ТМ» и установка связи со счетчиком

• 3.8.1 Включить питание компьютера и дождаться загрузки операционной системы.

  ч

  • 4 о к

  и

  и

  • 5

  Изм	Лист	№ докум.	Подп.	Дата

  ИЛГШ.411152.124 РЭ1

  Й

  • 4

  • 5

  G

  Ч

  О

  G

  ч ю

  >

  • 4

  « д

  я к д

  • 5

  ч я m

• 3.8.2  Вызвать программу «Конфигуратор СЭТ-4ТМ». При этом на экране должна появиться генеральная форма программы, содержащая панель инструментов, меню режимов и рабочий стол для вызова подчиненных форм из меню режимов.

• 3.8.3  Вызвать форму «Параметры соединения» из меню «Параметры» и установить следующие коммуникационные параметры СОМ-порта компьютера:

• - порт                       С0М1-С0М16, в зависимости от того, куда под

ключен преобразователь интерфейса;

• -  скорость обмена              9600 бит/с;

• -  контроль четности            нечетность;

• -  число стоповых бит           1.

Снять флаг «Автоопределение типа протокола». Установить флаг «CRC».

В окно «Пароль» группы элементов «Канал связи» ввести шесть нулей (000000) и нажать кнопку «Открыть». Убедиться, что в информационном окне генеральной формы (левый нижний угол экрана) появилось сообщение «Обмен успешно завершен».

• 3.8.4  В окно «Сетевой адрес» генеральной формы программы ввести адрес 0 и нажать кнопку «Автоопределение типа счетчика» на панели инструментов. Должна появиться форма «Параметры и установки», заполненная данными, прочитанными из счетчика, а в информационном окне генеральной формы (левый нижний угол экрана) должно появиться сообщение «Обмен успешно завершен». Прочитайте сетевой адрес счетчика из окна «Адрес прибора» и впишите его в окно «Сетевой адрес» генеральной формы. Кроме того, убедитесь, что в окнах генеральной формы «Тип счетчика», «1ном», «Пном» установились правильные значения для проверяемого счетчика.

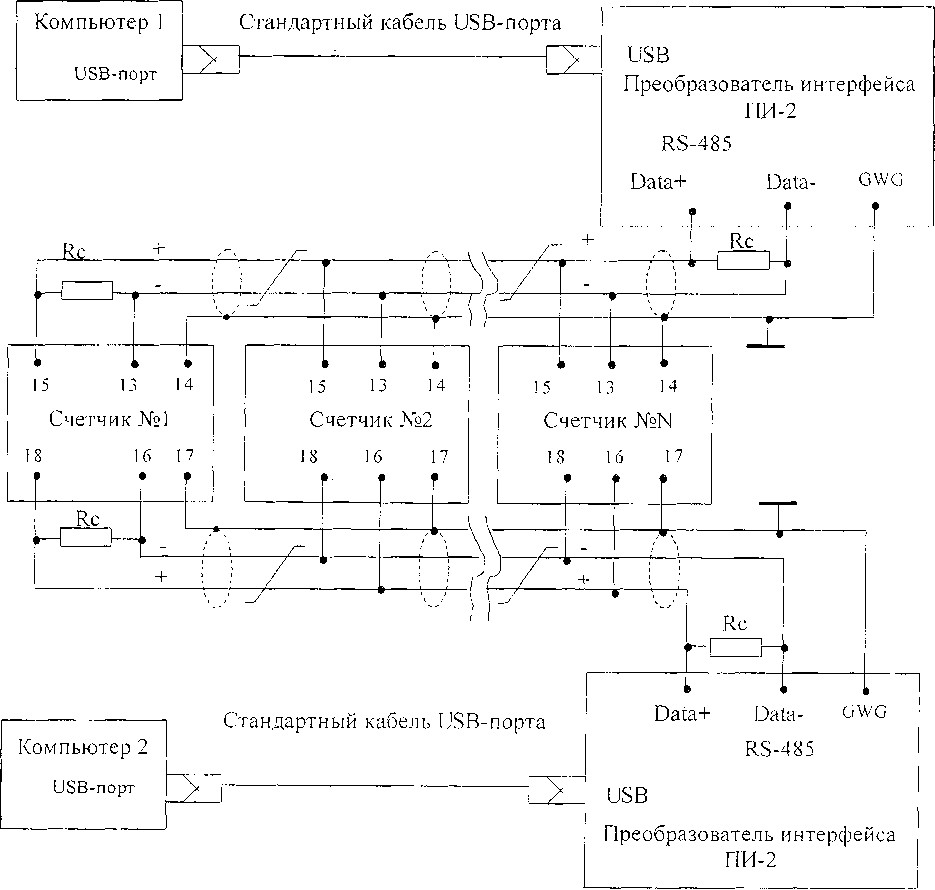

3.9 Подключение счетчика к компьютеру для работы через интерфейсы RS-485 должно проводиться в соответствии со схемой приведенной в приложении Б.

Допускается проверку функционирования двух интерфейсов RS-485 и оптопорта проводить на одном компьютере, к разным портам которого должны быть подключены два преобразователя интерфейса и устройство сопряжение оптическое. При этом при проверке первого канала RS-485 в окно «Порт» формы «Параметры соединения» «Конфигуратора СЭТ-4ТМ» должен быть введен номер СОМ-порта компьютера, куда подключен первый преобразователь интерфейса, а при проверке второго канала RS-485 в окно «Порт» формы «Параметры соединения» должен быть введен номер СОМ-порта компьютера, куда подключен второй преобразователь интерфейса. На форме «Параметры соединения» должна быть нажата кнопка «RS-485».

При проверке функционирования оптопорта нужно нажать кнопку «Оптопорт» на форме «Параметры соединения», а в окно «Порт» ввести номер СОМ-порта компьютера, куда подключено устройство сопряжения оптическое.

• 3.1 о Для работы испытательных выходов в основном режиме А и поверочном режиме В с возможностью переключения режимов от внешнего напряжения необходимо произвести конфигурирование испытательных выходов с помощью программы «Конфигуратор СЭТ-4ТМ», формы «Конфигурирование испытательных выходов», как показано на рисунке 1. Этот режим энергонезависимый и остается после выключения и последующего включения питания счетчиков.

  й

  Й

  ц

  S

  G

  Ч

  О

  С

  ч

  ч

  о

  • 4

  ffl д

  • 5

  Изм	Лист	№ докум.	Подп.	Дата

  ИЛГШ.411152.124 РЭ1

3.11 Для работы испытательных выходов в поверочном режиме С изменить «Режим испытательных выходов», как показано на рисунке 2. Этот режим энергонезависимый и остается после выключения и последующего включения питания счетчиков.

Список       Групповая операций чтения

адресов

Рисунок 2

3.12Поверку проводить при установленных единичных коэффициентах трансформации по напряжению и току.

3.13 Перед началом внеочередной и периодической поверки установить внутреннее время счетчика, посредством программы «Конфигуратор СЭТ-4ТМ», формы «Вре-мя»\«Установка и коррекция». При этом время компьютера должно быть установлено по шестому сигналу точного времени.

Проведение поверки

• 4.1.1

следующим требованиям:

• -  лицевая панель счетчика должна быть чистой и иметь четкую маркировку в соответствии с требованиями ГОСТ 30206-94, ГОСТ 26035-83;

-- во все резьбовые отверстия токоотводов должны быть ввернуты до упора винты с исправной резьбой;

• - на крышке зажимной колодки счетчика должна быть нанесена схема подключения счетчика к электрической сети;

комплект счетчика должен входить формуляр и руководство по эксплуатации.

Проверка электрической прочности изоляции

Проверку электрической прочности изоляции напряжением переменного тока частотой 50 Гц проводить по ГОСТ 30206-94, прикладывая испытательное напряжение между контактами счетчика, указанными в таблице 2.

• 4.2.2  Мощность источника 50 Гц испытательного напряжения должна быть не менее 500 ВА. Увеличивать напряжение в ходе испытания следует плавно, начиная со 100 В и далее равномерно или ступенями, не превышающими 10 % установленного напряжения, в течение от 5 до 10 секунд до 2 кВ. По достижении испытательного напряжения 2 кВ, счетчик выдерживают под его воздействием в течение 1 мин, контролируя отсутствие пробоя. Затем испытательное напряжение плавно уменьшают.

  • 4 ю

  и

  к

  S

  и

  • 5

  Таблица 2- Номера контактов счетчика для проверки электрической прочности

  Пункт ТУ	Номера контактов, между которыми прикладывается испытательное напряжение		Величина испытательного напряжения
  1.2.38	1-10	«Земля», 11-28	2 кВ
  1.2.38	11-12	«Земля», 1-10, 13-28	2 кВ
  1.2.38	13-15	«Земля», 1-12, 16-28	2 кВ
  1.2.38	16-18	«Земля», 1-15, 19-28	2 кВ
  1.2.38	19-20	«Земля», 1-18, 21-28	2 кВ
  1.2.38	21-22	«Земля», 1-20, 23-28	2 кВ
  1.2.38	2-24	«Земля», 1-22,25-28	2 кВ
  1.2.38	25-26	«Земля», 1-24, 27-28	2 кВ
  1.2.38	27-28	«Земля», 1-26	2 кВ
  Примечание - «Землей» является проводящая пленка из фольги, охватывающая счетчик и присоединенная к плоской проводящей поверхности, на которой установлен цоколь счетчика.

Результаты испытаний считают положительными, если не произошло пробоя изоляции. Появление коронного разряда или шума не является признаком неудовлетворительных результатов испытаний.

4.3 Проверка начального запуска счетчика

• 4.3.1  Для проверки начального запуска подать на параллельные цепи счетчика от метрологической установки номинальное напряжение и максимальную силу тока в зависимости от типа проверяемого счетчика. Для счетчиков с Uhom (120-230) В испытания проводить при нижнем значении номинального напряжения 120 В. К каждому испытательному выходу подключить светодиодные индикаторы в соответствии со схемой, приведенной на рисунке 2.

• 4.3.2  Проверку начального запуска проводить по каждому виду энергии обоих направлений. Для этого, перед началом испытаний, установить сдвиг фаз между током и напряжением в соответствии с таблицей 3.

• 4.3.3  Перед началом испытаний, после установки напряжений, токов и угла сдвига фаз, снять напряжения с параллельных цепей счетчика.

• 4.3.4  Через 10 с подать напряжения на параллельные цепи счетчика, включить секундомер и зафиксировать момент включения светодиодного индикатора, подключенного к проверяемому испытательному выходу в соответствии с таблицей 3.

  ч

  Й

  ч в

  в

  ч о с

  ч ю

  ч

  и в

  я

  в

  в

  со т



  Активная прямая

  Активная обратная

  Реактивная прямая

  Реактивная обратная

  Светодиоды

  Резисторы

  • - АЛ307БМ

  • - С2-ЗЗН-0,25-1 к0м±5 %

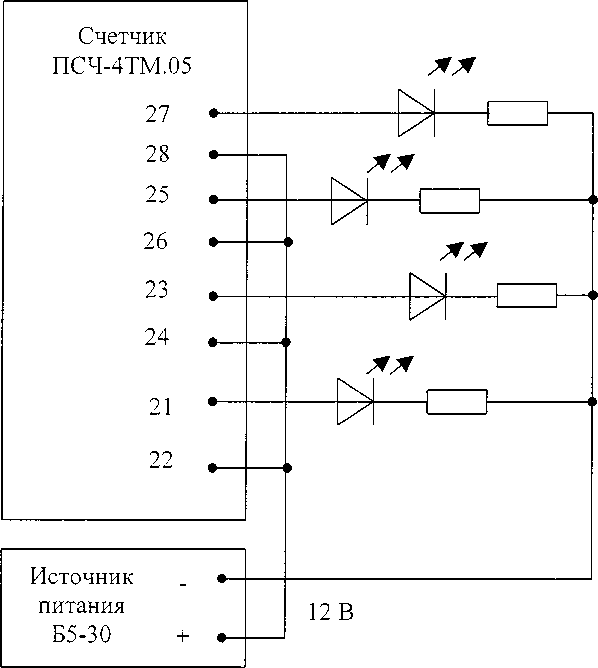

Рисунок 2 - Схема подключения счетчика для проверки начального запуска и самохода

Таблица 3 - Соответствие между углами сдвига фаз и испытательными выходами

Результаты проверки считаются положительными, если светодиод проверяемого испытательного выхода включается через время менее 5 с после подачи напряжений.

• 4.4 Проверка отсутствия самохода

  • 4.4.1  Проверку отсутствия самохода проводить при отсутствии токов в последовательных цепях для двух значений фазных напряжений 0,7Uhom и 1 .2Uhom:

• -  40,4 В для счетчиков с Uhom=57,7 В и 84 В для счетчиков с Ином (120-230) В;

• -  69,2 В для счетчиков с Uhom=57,7 В и 276 В для счетчиков с Ином (120-230) В.

• 4.4.2  Проверку проводить по каждому виду энергии обоих направлений. В качестве индикаторов использовать светодиодные индикаторы, подключенные к испытательным выходам по схеме, приведенной на рисунке 3.

• 4.4.3  Перед началом испытаний провести конфигурирование испытательных выходов для работы в режиме поверки С, как указано в п. 3.11. После установки величин фазных напряжений, снять напряжения с параллельных цепей счетчика.

  счетчика и включить се-

  индикатора, подключен-

• 4.4.4  Через 10 с подать напряжения на параллельные цепи кундомер. Дождаться включения любого первого светодиодного ного к импульсному выходу и остановить секундомер.

  ни один светодиод не

Результаты испытаний считаются положительными, если включился за время, рассчитанное по формуле (1)

1000

—______

• 2 С 3 0,001 ■ 1ном- ином’

  где

  ния;

  - время анализа самохода,

  равное 82 секунды для всех вариантов исполне-

1ном - номинальная сила тока счетчика в амперах;

ином - номинальное напряжение счетчика в вольтах;

С - постоянная счетчика в режиме поверки С в имп/кВт-ч (имп/квар-ч).

Проверку самохода можно прекратить, и считать результаты испытаний положительными, если через время, рассчитанное по приведенной выше формуле, не включился ни один светодиодный индикатор, подключенный к испытательным выходам.

• 4.5 Проверка порога чувствительности

  • 4.5.1  Проверку порога чувствительности проводить для прямого и обратного направления активной и реактивной мощности при номинальных фазных напряжениях, силе тока в каждой последовательной цепи равной 0,00 Ином и коэффициенте мощности равном единице.

  • 4.5.2  Испытательные выходы счетчиков должны быть сконфигурированы для работы в режиме поверки В, как описано в п. 3.10. К испытательным выходам счетчиков должны быть подключены светодиодные индикаторы по схеме, приведенной на рисунке 2.

Результаты испытаний считаются положительными, если счетчик регистрирует токи и соответствующие мощности в каждой фазе, а период следования импульсов на испытательных выходах, измеренный секундомером, менее 30 с для счетчиков всех вариантов исполнения.

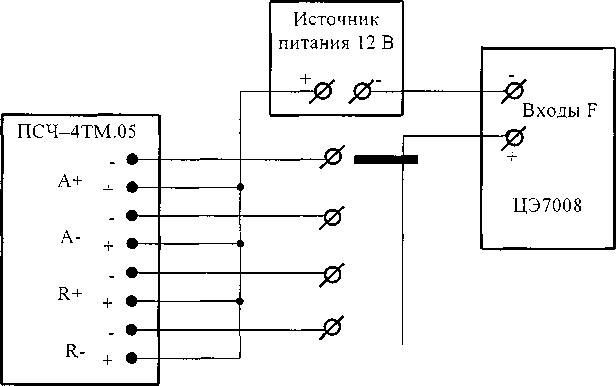

• 4.6 Проверку функционирования и передаточного числа испытательных выходов проводить в процессе проверки основной погрешности измерения активной и реактивной энергии и мощности п. 4.7.

Результаты испытаний считаются положительными, если в счетчике функционируют четыре испытательных выхода по одному на каждый вид и направление энергии, а передаточное число соответствует значениям, приведенным в таблице 4.

• 4.7 Проверка погрешности измерения активной энергии и мощности, вызываемой изменением тока, в нормальных условиях, проверка погрешности счетчика с однофазной нагрузкой при симметрии многофазных напряжений, проверка класса точности, проверка погрешности измерения напряжений, токов и частоты сети

  ч ю

  m к

  и

  я

  я

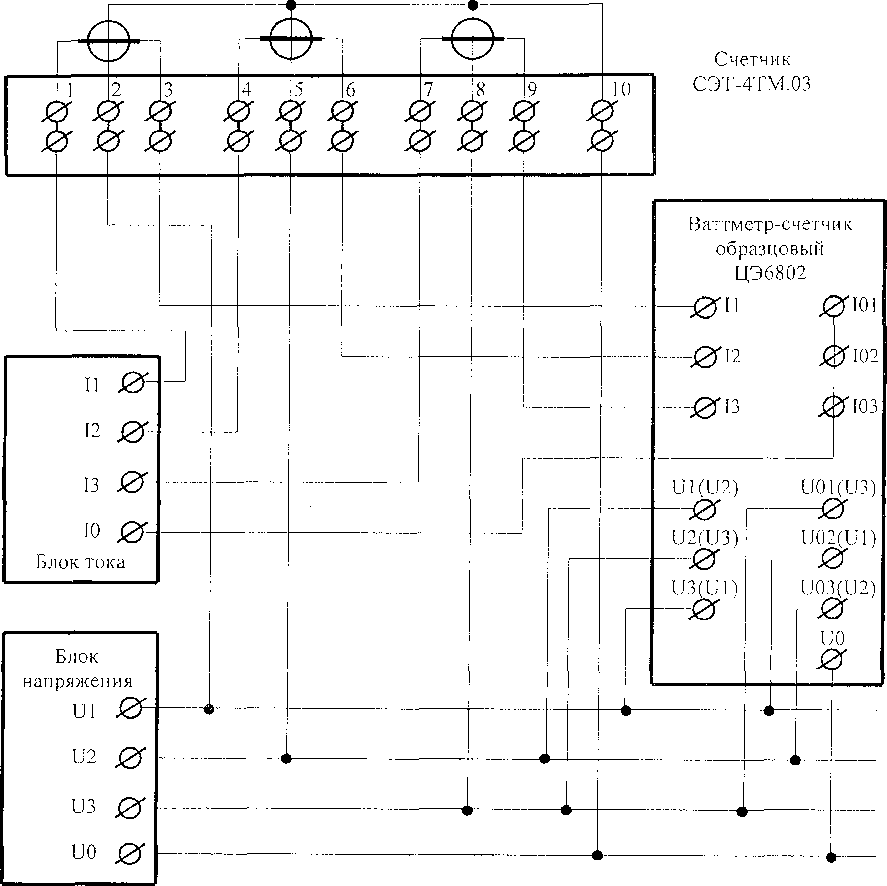

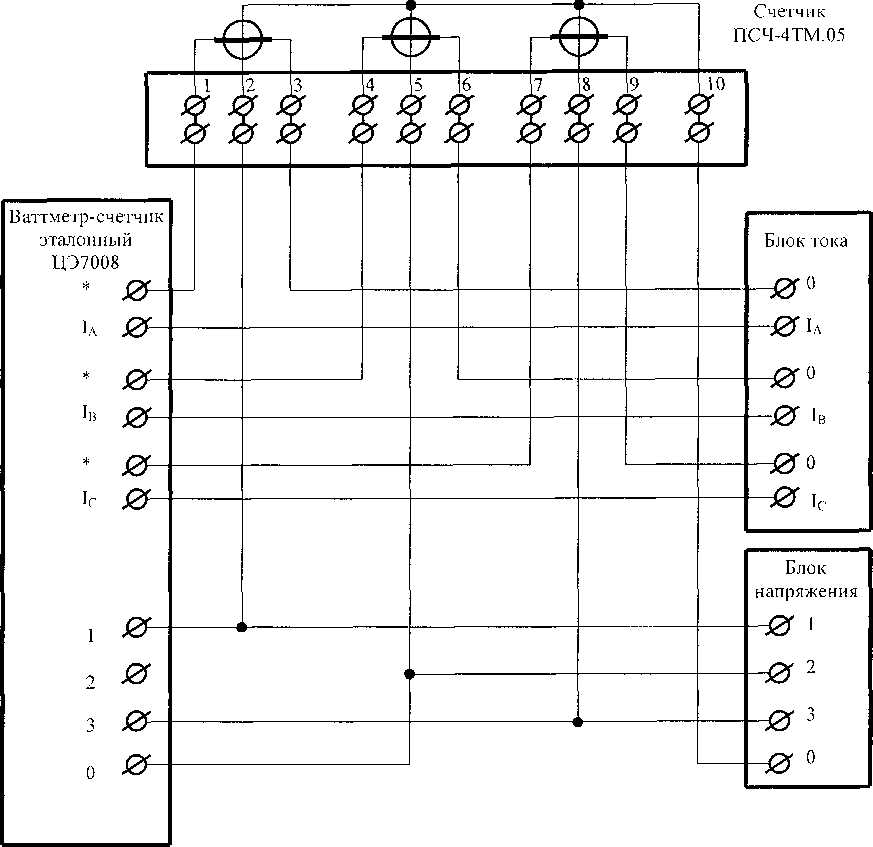

  • 4.7.1 Проверку погрешности измерения активной энергии проводить методом эталонного счётчика при значениях информативных параметров входного сигнала, приведенных в таблице 5 для прямого направления активной энергии, и испытание № 4 для обратного направления активной энергии.

Проверку погрешности измерения активной мощности прямого и обратного направления проводить методом сравнения со значением активной мощности, измеренной эталонным счетчиком метрологической установки при значениях информативных параметров входного сигнала соответствующих испытанию № 4 таблицы 5.

Погрешность измерения активной мощности рассчитывать по формуле (2)

Ро

• 4.7.2  Допускается проверку по предыдущему пункту (п. 4.7.1) проводить для прямого направления активной мощности при значениях информативных параметров входного сигнала, приведенных в таблице 5 и испытание № 4 для обратного направления активной мощности. При этом для прямого и обратного направления активной энергии проводить испытания № 1 и № 4 с целью проверки функционирования испытательных выходов. Остальные испытания не проводятся, а погрешности гарантируются схемно-техническими решениями.

Результаты испытаний считаются положительными, если счетчик соответствует классу точности, передаточное число испытательных выходов соответствует приведенному в таблице 4, погрешности измерений активной энергии и мощности прямого и обратного направления не превышают значений, приведенных в таблице 5, а разность между значениями погрешности при однофазной нагрузке и значениями погрешности при симметричной многофазной нагрузке при номинальном токе и коэффициенте мощности равном единице не превышает 1,0 %.

• 4.7.3  Проверку погрешности измерения реактивной энергии проводить методом эталонного счётчика при значениях информативных параметров входного сигнала, приведенных в таблице 6 для прямого направления реактивной энергии, и испытание № 2 для обратного направления реактивной энергии.

Проверку погрешности измерения реактивной мощности прямого и обратного направления проводить методом сравнения со значением реактивной мощности, измеренной эталонным счетчиком ЦЭ7008 при значениях информативных параметров входного сигнала соответствующих испытанию № 2 таблицы 6.

Погрешность измерения реактивной мощности рассчитывать по формуле (3)

8Q = 3h3“-2o_.,00,o/o

Qo

Таблица 5 - Значения информационных параметров входного сигнала при поверке счетчиков активной энергии и мощности прямого и обратного направления

Примечания

• 1  При поверке время измерения устанавливать равное 10 с. Изменение погрешности при двух, трех измерениях не должно превышать 0,1 допускаемого предела погрешности, приведенного в таблице.

• 2  Погрешности счетчиков при периодических и внеочередных поверках не должны превышать пределов, приведенных в таблице.

• 3  Погрешности счетчиков при первичной поверке не должны превышать пределов, приведенных в таблице с коэффициентом 0,8.

• 4  Испытания № 12, 13 с однофазной нагрузкой при симметрии фазных напряжений проводить последовательно для каждой из фаз отдельно.

• 5  Поверку счетчиков с Пном (120-230) В проводить при номинальном напряже

нии 230 В или 220 В. При номинальном напряжении 120 В или 127 В проводить испытания №№ 4, 5, 7, 8.                                                                   [

Таблица 6 - Значения информационных параметров входного сигнала при поверке счетчиков реактивной энергии и мощности прямого и обратного направления

Примечания

• 1  При поверке время измерения устанавливать равное 10 с. Изменение погрешности при двух, трех измерениях не должно превышать 0,1 допускаемого предела погрешности, приведенного в таблице.

• 2  Конфигурирование испытательных выходов для работы в основном режиме А и поверочном режиме В проводить согласно п. 3.10.

• 3  Погрешности счетчиков при периодических и внеочередных поверках не должны превышать пределов, приведенных в таблице.

• 4  Погрешности счетчиков при первичной поверке не должны превышать пределов, приведенных в таблице с коэффициентом 0,8.

• 5  Поверку счетчиков с Uhom (120-230) В проводить при номинальном напряжении 230 В или 220 В.

  Й

  ч н d

  ч о с

  4.7.5 Проверку погрешности измерения фазных напряжений проводить при номинальном напряжении, номинальном токе и коэффициенте мощности равном 1 методом сравнения со значениями напряжений, измеренными эталонным счетчиком метрологической установки. Погрешность измерения напряжения рассчитывать по формуле (4)

  Пизм-По

  OU =---------------------- —100, %

  По

  (4)

  • 4 ю

  м к

  • 5

  га И

  S

  1

  га

  ч

  Й

  • 4

  • 5

  и

  ч

  о с

  где 5и - относительная погрешность измерения напряжения, %;

  Пизм - значение фазного напряжения, измеренное поверяемым счетчиком, В; По - значение фазного напряжения, измеренное эталонным счетчиком, В.

  Проверку погрешности измерения напряжения проводить для каждой фазы сети. Для счетчиков с номинальным напряжением (120-230) В проверку погрешности проводить для двух крайних значений номинальных напряжений 120 или 127 В и 230 или 220 В.

  Результаты испытаний считаются положительными, если вычисленные погрешности измерения фазных напряжений не превышают 0,4 %.

  4.7.6 Проверку погрешности измерения тока проводить методом сравнения со значением тока, измеренным эталонным счетчиком. Проверку проводить для тока каждой линии при номинальном напряжении, коэффициенте мощности равном единице и для двух значений тока: 1ном и 0,251ном. Погрешность измерения тока рассчитывать по формуле (5)

  5i = I^=-I“.100,%

  Io

  (5)

  ч

  • 4

  о

  е

  я м

  • 5

  Изм	Лист	№ докум.	Подп.	Дата

  ИЛГШ.411152.126 РЭ1

где 51    - погрешность измерения тока, %;

1изм - значение тока, измеренное поверяемым счетчиком, А;

1о - значение тока, измеренное эталонным счетчиком, А.

Результаты испытаний считают положительными, если вычисленные погрешности измерения токов не превышают 0,6 %.

• 4.7.7 Проверку погрешности измерения частоты проводить методом сравнения со значением частоты, измеренной частотомером 43-63 (рисунок 3). Погрешность измерения частоты рассчитывать по формуле (6)

Ризм — Ро §f =

Ро

где 5f - относительная погрешность измерения частоты, %;

Ризм - значение частоты, измеренное поверяемым счетчиком, Гц;

Ро - значение частоты, измеренное частотомером 43-63, Гц.

4астотомером 43-63 измерять период фазного напряжения То. Переключатели частотомера установить в следующие состояния: МЕТКИ ВРЕМЕНИ в состояние «10‘^», МНОЖИТЕЛЬ ПЕРИОДОВ в состояние «Ю^». 4астоту сети вычислять по формуле (7)

к 10’ г

Ро =---, Гц

То

где То — период фазного напряжения, измеренный частотомером, мс.

Результаты проверки считают положительными, если погрешность измерения частоты не превышает 0,05 %.

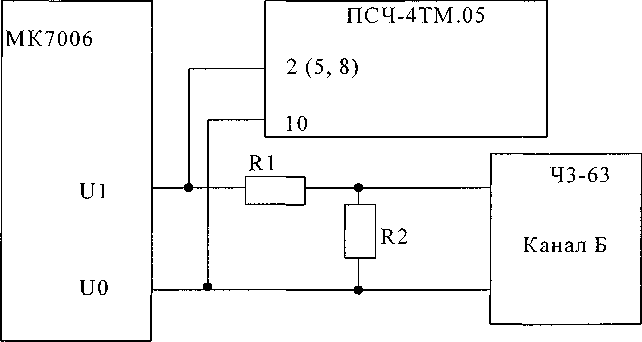

Рисунок 3 - Схема подключения частотомера 43-63 для измерения частоты

Rl= С2-ЗЗН-1-68 кОм±5 %

R2= С2-ЗЗН-1-2,2 кОм±5 %

4.7.8 Проверку погрешности измерения активной и реактивной мощности, напряжения и тока целесообразно проводить в автоматизированном режиме с применением программы «Конфигуратор СЭТ-4ТМ» и формы «Измеритель погрешности», внешний вид которой приведен на рисунке 4.

мерности «кВт ч» и пиктограммы наличия фазных напряжений «ФАЗА 1», «ФАЗА Ъ), 3».

При отсутствии одного или двух фазных напряжений, соответствующие пиктограммы «ФАЗА 1», «ФАЗА 2», «ФАЗА 3» должны мигать с периодом 1 с.

Если нарушена последовательность подключения фазных напряжений к счетчику, то будут мигать сразу три пиктограммы фазных напряжений.

Если счетчик содержит внутреннюю ошибку, то на цифровом индикаторе времени и даты будет отображаться сообщение об ошибке в виде: Е-хх, где хх - номер ошибки. В противном случае на табло времени и даты поочередно отображаются: текущее время и дата.

Примечание - Аббревиатурам А+, А-, R+, R-, R1, R2, R3, R4 соответствуют следующим условные обозначения, нанесенные на шкалу счетчика:

о

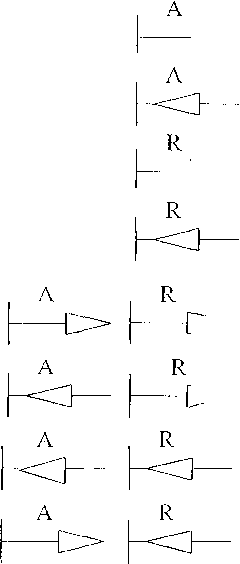

Активная энергия прямого направления (А+)

Активная энергия обратного направления (А-)

Реактивная энергия прямого направления (R+)

Реактивная энергия обратного направления (R-)

Реактивная энергия первого квадранта (R1)

Реактивная энергия второго квадранта (R2)

Реактивная энергия третьего квадранта (R3)

Реактивная энергия четвертого квадранта (R4)

• 4.8.2.1 Нажать кнопку ВИД ЭНЕРГИИ (короткое нажатие менее 1 секунды). При этом счетчик остается в режиме индикации текущих измерений и индицирует реактивную энергию, накопленную от сброса показаний по текущему тарифу. Убедиться, что включился курсор R+ или R- (в зависимости от направления), пиктограмма размерности «кВАр ч» и пиктограмма и номер текущего тарифа.

• 4.8.2.2 Нажать кнопку ВИД ЭНЕРГИИ (короткое нажатие менее 1 секунды). При этом счетчик остается в режиме индикации текущих измерений и индицирует реактивную энергию, накопленную от сброса показаний по текущему тарифу в одном из четырех квадрантов (в зависимости от положения текущего вектора полной мощности). Убедиться, что включилась одна из пар курсоров:

если вектор полной мощности находится в первом квадранте; если вектор полной мощности находится во втором квадранте; если вектор полной мощности находится в третьем квадранте;

• -  А+ R- если вектор полной мощности находится в четвертом квадранте;

• 4.8.2.3 Убедиться, что каждое последующее короткое нажатие кнопки «ВИД ЭНЕРГИИ» вызывает изменение режимов индикации по кругу, как описано в п. 4.8.2.

• 4.8.2.4 Нажать кнопку РЕЖИМ ИНДИКАЦИИ (короткое, менее 1 секунды) для перевода счетчика в режим индикации основных параметров. В этом режиме отображается:

• -  энергия, накопленная от сброса показаний с включением пиктограммы «ВСЕГО»;

• -  энергия, накопленная'за текугций год с включением пиктограммы «ГОД»;

• - энергия, накопленная за текущий месяц с включением пиктограммы «МЕСЯЦ»;

• - энергия, накопленная за текущие сутки с включением пиктограммы «СУТКИ»;

• - энергия, накопленная за предыдущий год с включением пиктограммы «ПРЕД» + «ГОД»;

• - энергия, накопленная за предыдущий месяц с включением пиктограммы «ПРЕД» + «МЕСЯЦ»;

• - энергия, накопленная за предыдущие сутки с включением пиктограммы «ПРЕД» + «СУТКИ»

• - максимум мощности в «кВт» от сброса по первому массиву профиля мощности с включением пиктограммы «1» на индикаторе номера тарифа, времени и даты наступления максимума;

• - максимум мощности в «кВт» от сброса по второму массиву профиля мощности с включением пиктограммы «2» на индикаторе номера тарифа, времени и даты наступления максимума.

• 4.8.2.5 Убедиться, что перечисленные выше параметры индицируются при каждом последующем коротком (менее 1 секунды) нажатии кнопки РЕЖИМ' ИНДИКАЦИИ, и после индикации последнего параметра счетчик возвращается в режим индикации текущих измерений. И так по кругу.

• 4.8.2.6 Убедиться, что в режиме индикации каждого из перечисленных выше параметров (кроме индикации максимумов мощности), по кнопке ВИД ЭНЕРГИИ, производится смена вида индицируемой энергии в последовательности: А+, А-, R+, R-, R1, R2, R3, R4. И так по кругу. В режиме индикации максимумов мощности, по кнопке ВИД ЭНЕРГИИ, производится смена видов индицируемой мощности: Р+, Р-, Q+, Q-. И так по кругу

• 4.8.2.7 Убедиться, что в режиме индикации каждого из перечисленных выше параметров, не зависимо от вида и направления энергии, по кнопке НОМЕР ТАРИФА, производится смена номера тарифа индицируемой энергии в последовательности: «1», «2», «3», «4», «5», «6», «7», «8», «1» - «8» выключены. И так по кругу. .В режиме индикации максимумов мощности, но кнопке НОМЕР ТАРИФА, производится смена индикации утреннего и вечернего максимума.

Примечание - Если пиктограммы тарифов выключены, то индицируется суммарная энергия по всем тарифам.

• 4.8.3 Нажать кнопку РЕЖИМ ИНДИКАЦИИ и удерживать ее в нажатом состоянии (более 1 секунды) до появления индикации вспомогательных параметров. В этом режиме отображаются:

• -  активная, реактивная и полная мгновенные мощности по каждой фазе сети и по сумме трех фаз с размерностями «Вт» («кВт», «МВт», », «ГВт»), «ВАр» («кВАр», «МВАр», «ГВАр»), «ВА», («кВА», «МВА», «ГВА») соответственно;

“ фазные, межфазные напряжения и напряжение прямой последовательности по каждой фазе сети с размерностью «В»;

• - токи в каждой фазе с размерностью «А», коэффициент искажения синусоидальности кривой токов, коэффициент несимметрии по нулевой и обратной последовательностям токов с размерностью «%»;

• - коэффициент мощности по каждой фазе сети и по сумме трех фаз с размерностью «cos ср»;

• - частота сети с размерностью «Гц»;

• -  текущее время, без размерности;

■ ' текущая да га, без размерности;

• - температура внутри счетчика «°C»;

• - коэффициенты искажения синусоидальности кривой фазных и межфазных напряжений, коэффициенты несимметрии по нулевой и обратной последовательностям напряжения.

• 4.8.3.1 Убедиться, что после перехода в режим индикации вспомогательных параметров на табло цифрового индикатора отображается величина измеряемой активной мощности с размерностью «Вт» («кВт», «МВт», «ГВт») и включены два курсора направления, индицирующие квадрант, в котором находится вектор полной мощности на момент измерения:

  • - квадрант 1;

  • - квадрант 2;

  • - квадрант 3;

  • - квадрант 4.

• - А+, R+

• -  А-, R+

• -  А-, R-

• -  А+, R-

Квадрант положения вектора полной мощности индицируется во всех вспомогательных режимах индикации за исключением режимов индикации времени, даты и температуры.

• 4.8.3.2 Убедиться, что перебор вспомогательных режимов индикации производится по кругу по короткому нажатию кнопки РЕЖИМ ИНДИКАЦИИ в указанной выше последовательности.

• 4.8.3.3 Убедиться, что при индикации мгновенных мощностей каждое последующее короткое (менее 1 с) нажатие кнопки ВИД ЭНЕРГИИ переводит счетчик в режим индикации следующей мощности в последовательности: активная, реактивная, полная. И так по кругу.

• 4.8.3.4 Убедиться, что при индикации напряжений каждое последующее короткое (менее

1 с) нажатие кнопки ВИД ЭНЕРГИИ переводит счетчик в режим индикации следующих напряжений в последовательности: фазное, межфазное, напряжение прямой последовательности. И так по кругу.

• 4.8.3.5 Убедиться, что при индикации токов каждое последующее короткое (менее 1 с) нажатие кнопки ВИД ЭНЕРГИИ переводит счетчик в режим индикации следующих значений в последовательности: мгновенное значение тока, коэффициент искажения синусоидальности кривой тока, коэффициент несимметрии по обратной последовательности токов, коэффициент несимметрии по нулевой последовательности токов, и так по кругу.

Примечание - При индикации коэффициента искажения синусоидальности кривой тока в двух старших разрядах основного табло индицируются символы «Fi». При индикации коэффициента несимметрии по обратной последовательности токов индицируются символы «F2i». При индикации коэффициента несимметрии по нулевой последовательности токов индицируются символы «FOi».

• 4.8.3.6 Убедиться, что при индикации коэффициента искажения синусоидальности кривой фазного напряжения каждое последующее короткое (менее 1 с) нажатие кнопки ВИД ЭНЕРГИИ переводит счетчик в режим индикации следующего параметра в последовательности:

  Изм	Лист	№ докум.	Поди.	Дата

  ИЛГШ.411152.124 РЭ1

• - коэффициент искажения синусоидальности кривой фазного напряжения,

• - коэффициент искажения синусоидальности кривой межфазного напряжения,

• - коэффициент несимметрии по обратной последовательности,

• - коэффициент несимметрии по нулевой последовательности, и так по кругу.

Примечание - При индикации коэффициента искажения синусоидальности кривой фазного и межфазного напряжения в двух старших разрядах основного табло индицируются символы «Ей». При индикации коэффициента несимметрии по обратной последовательности индицируются символы «Г2и». При индикации коэффициента несимметрии по нулевой последовательности индицируются символы «ГОи».

• 4.8.3.7 Убедиться, что каждое последующее короткое (менее 1 с) нажатие кнопки НОМЕР ТАРИФА

• - в режимах индикации мгновенной мощности, фазных напряжений, коэффициента мощности изменяет номер фазы, по которой индицируется выбранный параметр в последовательности: сумма по фазам 1,2, 3, по фазе 1, по фазе 2, по фазе 3, и так по кругу;

• - в режиме индикации межфазных напряжений изменяет номера пары фаз, по которым индицируется выбранное напряжение в последовательности: по фазам 1-2, по фазам 2-3, по фазам 1-3, и так по кругу;

• - в режиме индикации фазных токов изменяет номер фазы, по которой индицируется ток в последовательности: по фазе 1, по фазе 2, по фазе 3, и так по кругу.

В режимах индикации напряжения прямой последовательности и частоты сети индицируются все фазы 1, 2, 3.

• 4.8.4  Нажать кнопку НОМЕР ТАРИФА и удерживать ее в нажатом состоянии более 1 секунды. Убедиться, что счетчик перешел в режим индикации текущих измерений, в котором включенными могут быть только курсоры вида и направления энергии, а остальные курсоры погашены.

• 4.8.5  Для проверки ручного сброса утренних и вечерних максимумов мощности перевести индикатор в режим индикации максимумов по первому массиву профиля. При этом на индикаторе номера тарифа должна индицироваться цифра «1», а пиктограмма «Тариф» должна быть погашена. Нажать кнопку СБРОС. При этом значения утренних и вечерних максимумов должны обнуляться, а на индикаторе времени и даты поочередно индицироваться время и дата сброса.

• 4.8.6  Повторить испытания п.п. 4.8.2-4.8.4 для счетчика с резервным блоком питания при включенном резервном питании и при отсутствии напряжений в измерительных цепях.

Результаты проверки считаются положительными, если на индикаторе отображается информация и режимы индикации управляются кнопками управления, как описано в п. 4.8.

4.9 Проверка функционирования интерфейсов связи

• 4.9.1  Проверку функционирования интерфейсов связи RS-485 и оптического порта, а также проверку внутренних логических структур счетчика проводить с применением компьютера и программного обеспечения «Конфигуратор СЭТ-4ТМ».

• 4.9.2  Подготовить к работе компьютеры и «Конфигуратор СЭТ-4ТМ» в соответствии с требованиями п.п. 3.7-3.9 настоящей методики.

• 4.9.3  Подключить счетчик к установке, установить номинальное напряжение и отключить ток.

  Изм	Лист	№ докум.	Подо.	Дата

  ИЛГШ.411152.124 РЭ1

Приложение А

(обязательное)

Схемы подключения счетчика к метрологической установке

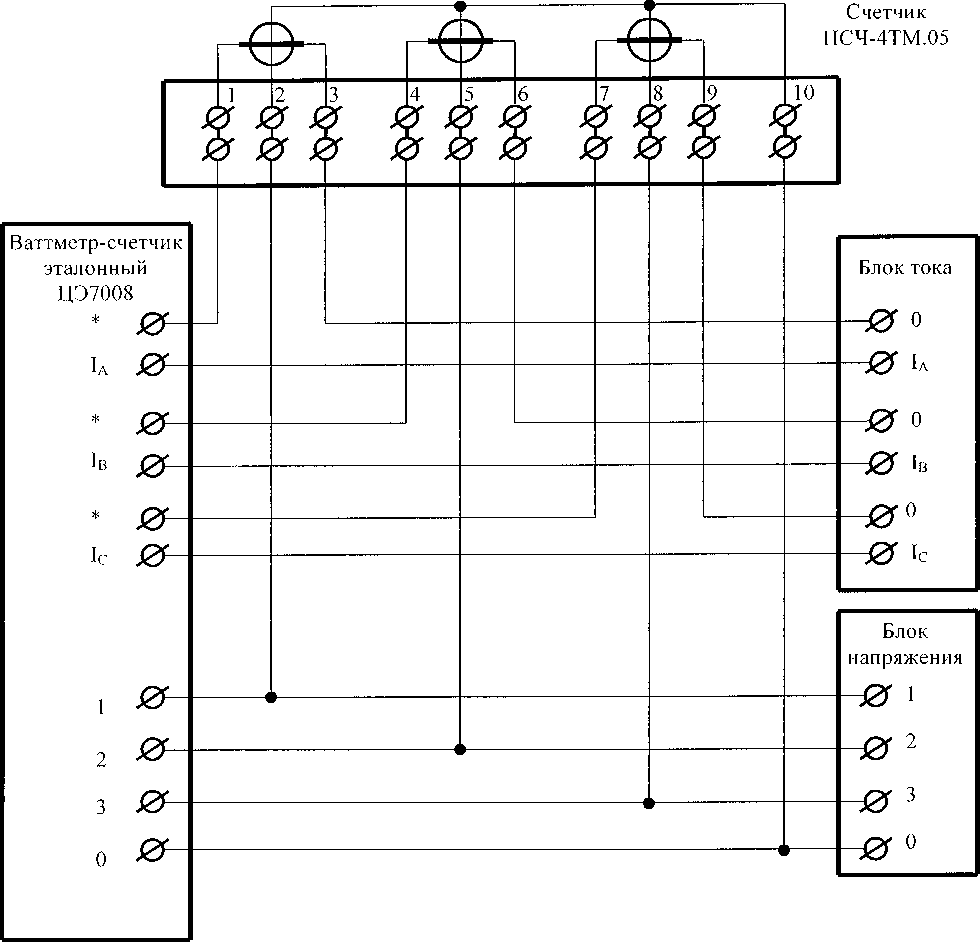

Рисунок А. 1 - Схема подключения счётчика для проверки погрешности измерения активной энергии и мощности прямого и обратного направления, частоты, напряжения и тока

Приложение Б

(рекомендуемое)

Схема подключения счетчиков к компьютеру

Монтаж вести экранированной витой парой р=120 Ом, Re - согласующий резистор 120 Ом,

—I--защитное заземление.

изме-

ненных

Формат А4
