СОГЛАСОВАНО

Технический директор ООО «ИЦРМ»

Государственная система обеспечения единства измерений

Трансформаторы тока TOPAZ OCTU

Методика поверки

ИЦРМ-МП-005-21

г. Москва

2021 г.

Содержание

ПОВЕРКИ

  • 11 ПОДТВЕРЖДЕНИЕ СООТВЕТСТВИЯ СРЕДСТВА ИЗМЕРЕНИЙ

МЕТРОЛОГИЧЕСКИМ ТРЕБОВАНИЯМ

1 ОБЩИЕ ПОЛОЖЕНИЯ
  • 1.1 Настоящая методика поверки распространяется на трансформаторы тока TOPAZ OCTU (далее - трансформаторы или средство измерений), изготавливаемые Обществом с ограниченной ответственностью «ПиЭлСи Технолоджи» (ООО «ПиЭлСи Технолоджи»), и устанавливает методику их первичной и периодической поверок.

  • 1.2 При проведении поверки должна обеспечиваться прослеживаемость трансформатора к ТЭТ 152-2018 согласно государственной поверочной схеме, утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 года № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».

  • 1.3 Поверка трансформатора должна проводиться в соответствии с требованиями настоящей методики поверки. Интервал между поверками - 8 лет.

  • 1.4 Метод, обеспечивающий реализацию методики поверки, - косвенный метод измерений, метод сличения с помощью компаратора.

  • 1.5 Основные метрологические характеристики трансформаторов приведены в Приложении А.

2 ПЕРЕЧЕНЬ ОПЕРАЦИЙ ПОВЕРКИ СРЕДСТВА ИЗМЕРЕНИЙ
  • 2.1 При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1 - Операции поверки

Наименование операции

Необходимость выполнения при

первичной поверке

периодической поверке

Внешний осмотр средства измерений

Да

Да

Подготовка к поверке и опробование средства измерений

Да

Да

Проверка программного обеспечения средства измерений

Да

Да

Определение метрологических характеристик средства измерений

Да

Да

Подтверждение соответствия средства измерений метрологическим требованиям

Да

Да

3 ТРЕБОВАНИЯ К УСЛОВИЯМ ПРОВЕДЕНИЯ ПОВЕРКИ
  • 3.1 При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающей среды от +15 до +25 °C;

  • - относительная влажность от 30 до 80 %;

  • - атмосферное давление от 84 до 106 кПа.

4 ТРЕБОВАНИЯ К СПЕЦИАЛИСТАМ, ОСУЩЕСТВЛЯЮЩИМ ПОВЕРКУ
  • 4.1 К проведению поверки допускаются лица, изучившие настоящую методику поверки, эксплуатационную документацию на поверяемые трансформаторы тока TOPAZ OCTU и средства поверки.

  • 4.2 К проведению поверки допускаются лица, соответствующие требованиям, изложенным в статье 41 Приказа Минэкономразвития России от 26.10.2020 года № 707 (ред. от 30.12.2020 года) «Об утверждении критериев аккредитации и перечня документов, подтверждающих соответствие заявителя, аккредитованного лица критериям аккредитации».

5 МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К СРЕДСТВАМ ПОВЕРКИ

Таблица 2 - Средства поверки

Метрологические и технические требования к средствам поверки

Рекомендуемый тип средства поверки, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - per. №) и (или) метрологические или основные технические характеристики средства поверки

Основные средства поверки

Рабочий эталон 2-го разряда согласно Приказу Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 года № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»

Трансформаторы тока измерительные переносные

ТТИП-5000/5, ТТИП-100/5, per. № 39854-08

Рабочие эталоны 4-го разряда по приказу от 31 июля 2018 года № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»

Прибор электроизмерительный многофункциональный Энергомонитор - 61850, per. № 73445-18

Рабочие эталоны 2-го разряда по приказу Федерального агентства по техническому регулированию и метрологии от 14 мая 2015 года № 575 «Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока от Г10-8 до 100 А в диапазоне частот от Г10-1 до 1 • 106 Гц»

Вспомогательные средства поверки

Диапазон воспроизведений силы переменного тока до 6000 А

Источник тока регулируемый ИТ5000

Напряжение питания постоянного тока до 365 В

Источник питания постоянного тока серии SM1500, модификации SM 400-AR-8, per. № 53452-13

Напряжение электрического питания переменного тока до 265 В

Источник напряжения переменного тока в составе: Автотрансформатор типа ЛАТР модели ЛАТР-10; Вольтметр универсальный цифровой GDM-78261, per. №52669-13.

Средство измерений с диапазонами измерений включающими диапазоны, указанные в п. 3.1

Термогигрометр электронный «CENTER» модель 313, per. №22129-09

Средство измерений с диапазонами измерений включающими диапазоны, указанные в п. 3.1

Барометр-анероид метеорологический БАММ-1, per. № 5738-76

-

Персональный компьютер IBM PC; наличие интерфейсов Ethernet и USB; дисковод для чтения CD-ROM; операционная система Windows с установленным программным обеспечением

Допускается применение средств поверки с метрологическими и техническими характеристиками, обеспечивающими требуемую точность передачи единиц величин поверяемому средству измерений, установленную приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 года № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока», приказом Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 года № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты».

6 ТРЕБОВАНИЯ (УСЛОВИЯ) ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ ПРОВЕДЕНИЯ ПОВЕРКИ
  • 6.1 При проведении поверки необходимо соблюдать требования безопасности, установленные ГОСТ 12.3.019-80, «Правила технической эксплуатации электроустановок потребителей». Также должны быть соблюдены требования безопасности, изложенные в эксплуатационных документах на поверяемые трансформаторы и применяемые средства поверки.

7 ВНЕШНИЙ ОСМОТР СРЕДСТВА ИЗМЕРЕНИЙ

Трансформатор допускается к дальнейшей поверке, если устанавливается соответствие трансформатора следующим требованиям:

  • - соответствие комплектности трансформатора комплектности, указанной в руководстве по эксплуатации;

  • - надежность фиксации всех элементов и подключений;

  • - отсутствие механических повреждений;

  • - четкость и ясность всех надписей на трансформаторе, чистота всех разъемов, клемм и измерительных проводов.

  • - отсутствуют видимые дефекты, способные оказать влияние на безопасность проведения поверки или результаты поверки.

Примечание - При выявлении дефектов, способных оказать влияние на безопасность проведения поверки или результаты поверки, устанавливается возможность их устранения до проведения поверки. При наличии возможности устранения дефектов, выявленные дефекты устраняются, и трансформатор допускается к дальнейшей поверке. При отсутствии возможности устранения дефектов, трансформатор к дальнейшей поверке не допускается.

8 ПОДГОТОВКА К ПОВЕРКЕ И ОПРОБОВАНИЕ СРЕДСТВА ИЗМЕРЕНИЙ
  • 8.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

  • - изучить эксплуатационную документацию на поверяемый трансформатор и на применяемые средства поверки;

  • - выдержать трансформатор в условиях окружающей среды, указанных в п. 3.1, не менее 2 ч, если он находился в климатических условиях, отличающихся от указанных в п. 3.1, и подготовить его к работе в соответствии с его эксплуатационной документацией;

  • - подготовить к работе средства поверки в соответствии с указаниями их эксплуатационной документации.

  • 8.2 Опробование

Опробование проводят в следующей последовательности:

  • 1) Собрать схему, представленную на рисунке 1.

  • 2) Включить питание трансформатора, согласно руководству по эксплуатации при помощи источника питания постоянного тока серии SM1500, модификации SM 400-AR-8 (далее - источник) или источника напряжения переменного тока (далее - источник) в зависимости от модификации трансформатора.

  • 3) Подключить кабель локальной сети к трансформатору, компьютеру и прибору электроизмерительному многофункциональному Энергомонитор - 61850 (далее по тексту -Энергомонитор - 61850).

  • 4) Убедиться в успешном подключении трансформатора к компьютеру и к Энергомонитору - 61850.

  • 5) При помощи источника тока регулируемого «ИТ5000» плавно увеличить значение силы переменного тока при частоте 50 Гц от 0,5 7тах до /тах, при этом контролируя значения силы переменного тока при помощи трансформатора тока измерительного переносного ТТИП-5000/5 (далее по тексту - ТТИП).

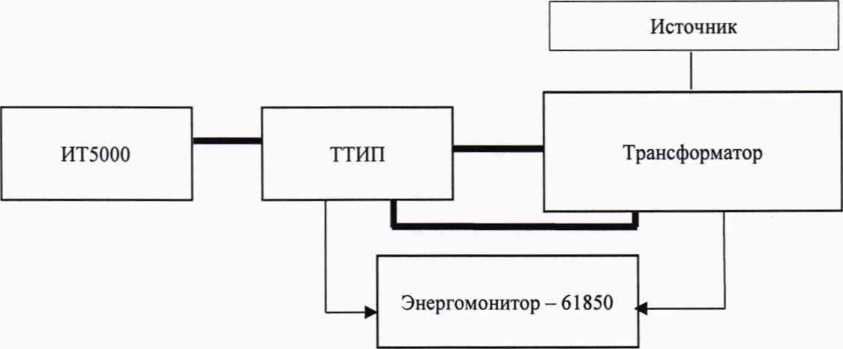

Рисунок 1

Трансформатор допускается к дальнейшей поверке, если при опробовании произошло успешное соединение трансформатора и компьютера, а также при плавном увеличении силы переменного тока происходит пропорциональное изменение значения силы переменного тока, измеренного трансформатором.

9 ПРОВЕРКА ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ СРЕДСТВА ИЗМЕРЕНИЙ

Проверка подтверждения соответствия программного обеспечения проводится в следующей последовательности:

  • 1) Подготовить и включить трансформатор в соответствии с эксплуатационной документацией.

  • 2) Запустить на компьютере внешнее программное обеспечение трансформатора .

  • 3) В открывшемся окне на экране компьютера зафиксировать версию базового ПО.

Трансформатор допускается к дальнейшей поверке, если программное обеспечение соответствует данными, представленными в таблице 3.

Таблица 3 - Идентификационные данные базового ПО трансформаторов

Идентификационные данные (признаки)

Значение в зависимости от поддерживаемого потока данных

SV80

SV256

Идентификационное наименование ПО

OCTU vl.SV80.hex

OCTU vl.SV256.hex

Номер версии ПО (идентификационный номер)

Не ниже 1.0.127

Не ниже 1.0.114

Цифровой идентификатор ПО

-

-

10 ОПРЕДЕЛЕНИЕ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК СРЕДСТВА ИЗМЕРЕНИЙ

Определение метрологических характеристик трансформатора заключается в определении погрешностей измерений силы переменного тока, угла фазового сдвига и частоты переменного тока.

Определение погрешностей для трансформатора проводится при помощи источника тока регулируемого «ИТ5000» (далее - ИТ5000), трансформатора тока измерительного переносного ТТИП-100/5 или ТТИП-5000/5 (далее по тексту - ТТИП) в зависимости от значения силы переменного тока, и Энергомонитора - 61850, проводят в следующей последовательности:

  • 1) Собрать схему испытаний, согласно рисунку 1;

  • 2) Подготовить средства измерений в соответствии с руководствами по эксплуатации;

  • 3) Поочередно воспроизвести следующие значение силы переменного тока на поверяемый трансформатор и ТТИП при частоте переменного тока 50 Гц: 0,005 7тах, 0,17тах, 0,5 7щах; 0,7’7тах, /тах.

  • 4) При помощи Энергомонитора - 61850 зафиксировать измеренные значения силы переменного тока, частоты переменного тока и погрешность угла фазового сдвига.

  • 5) Определить значение относительной погрешности измерений силы переменного тока по формуле dj (1), абсолютной погрешности измерений частоты переменного тока Иу-по формуле (2).

11 ПОДТВЕРЖДЕНИЕ СООТВЕТСТВИЯ СРЕДСТВА ИЗМЕРЕНИЙ МЕТРОЛОГИЧЕСКИМ ТРЕБОВАНИЯМ
  • 11.1 Основные формулы, используемые при расчетах:

Относительная погрешность измерений силы переменного тока:

^=^0-100 (1)

•*э

где 1изм - значение силы переменного тока, измеренное трансформатором, А;

/э - значение силы переменного тока, измеренное при помощи Энергомонитора - 61850, А.

Абсолютная погрешность частоты переменного тока:

4 = fu3M-    (Гц)                                 (2)

где/^ч - значение частоты переменного тока, измеренное трансформатором, Гц;

/эт - значение частоты переменного тока, измеренное при помощи Энергомонитора - 61850, Гц.

  • 11.2 Трансформатор подтверждает соответствие метрологическим требованиям, установленным при утверждении типа, если полученные значения погрешностей измерений силы переменного тока, угла фазового сдвига и частоты переменного тока не превышают пределов, указанных в таблице 1.

При невыполнении любого из вышеперечисленных условий (когда трансформатор не подтверждает соответствие метрологическим требованиям), поверку трансформатора прекращают, результаты поверки признают отрицательными.

12 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 12.1 Результаты поверки трансформатора подтверждаются сведениями, включенными в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком, установленным действующим законодательством.

  • 12.2 По заявлению владельца трансформатора или лица, представившего его на поверку, положительные результаты поверки (когда трансформатор подтверждает соответствие метрологическим требованиям) оформляют свидетельством о поверке по форме, установленной в соответствии с действующим законодательством, и (или) нанесением на трансформатор знака поверки, и (или) внесением в паспорт тарнсформатора записи о проведенной поверке, заверяемой подписью поверителя и знаком поверки, с указанием даты поверки.

  • 12.3 По заявлению владельца трансформатора или лица, представившего его на поверку, отрицательные результаты поверки (когда трансформатор не подтверждает соответствие метрологическим требованиям) оформляют извещением о непригодности к применению средства измерений по форме, установленной в соответствии с действующим законодательством, и (или) внесением в паспорт трансформатора соответствующей записи.

  • 12.4 Протоколы поверки трансформатора оформляются по произвольной форме.

Начальник отдела испытаний и комплексного метрологического обеспечения ООО «ИЦРМ»

Инженер ООО «ИЦРМ»

ПРИЛОЖЕНИЕ А

Основные метрологические характеристики трансформаторов

Таблица А.1 - Метрологические характеристики

Наименование характеристики

Значение (для датчика тока FOS)

Значение (для датчика тока FOS-SS)

Максимальное значение измеряемого первичного тока /тах, А

1000

3000

Диапазон преобразований и измерений среднеквадратических значений силы переменного тока, А

ОТ 0,005 /max ДО /max

Пределы допускаемой относительной погрешности измерений среднеквадратических значений силы переменного тока, %:

  • - для диапазона 0,005 7max < I < 0,17тах

  • - для диапазона 0,1 7тах < I < 0,7/тах

  • - для диапазона 0,7 7тах < I S/тах

SV80

SV256

SV80

SV256

±5

±10

±10

±15

±10

±15

±15

±20

±15

±20

±20

±25

Пределы допускаемой относительной погрешности измерений угла фазового сдвига,...'

±5

Диапазон измерений частоты переменного тока, Гц

от 49 до 51

Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Гц

±0,01
