УТВЕРЖДАЮ

Генеральный директор Ю/бОО «Автопрогресс-М»

1 /11

Никитин -- А/

Л W

2015 г.

ДАЛЬНОМЕРЫ ЛАЗЕРНЫЕ GLM 50 С МЕТОДИКА ПОВЕРКИ МП АПМ 50-15

г. Москва, 2015 г.

Настоящая методика поверки распространяется на дальномеры лазерные GLM 50 С (далее - дальномеры), выпускаемые «Robert Bosch GmbH», Германия, и устанавливает методику их первичной и периодической поверки.

Интервал между периодическими поверками - 1 год.

1. Операции поверки

При проведении поверки должны выполняться операции указанные в таблице 1.

Таблица 1

№ п/п

Наименование операции

№ пункта документа по поверке

Проведение операций при

первичной поверке

периодической поверке

1

Внешний осмотр

7.1

Да

Да

2

Опробование

7.2

Да

Да

3

Определение метрологических характеристик

7.3

3.1

Определение абсолютной погрешности и СКП измерений расстояний

7.3.1

Да

Да

3.2

Определение абсолютной погрешности измерений угла наклона

7.3.2

Да

Да

2. Средства поверки

При проведении поверки должны применяться эталоны и вспомогательные средства поверки, приведенные в таблице 2

Таблица 2

№ пункта документа по поверке

Наименование эталонов, вспомогательных средств поверки и их основные метрологические и технические характеристики

7.3.1

Рабочий эталон 1го разряда по ГОСТ Р 8.750-2011

7.3.2

Квадрант оптический КО-60, ТУЗ.-3.1387-81

Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с точностью, удовлетворяющей требованиям настоящей методики.

3. Требования к квалификации поверителей

К проведению поверки допускаются лица, изучившие эксплуатационные документы, имеющие достаточные знания и опыт работы с дальномерами.

4. Требования безопасности

При проведении поверки, меры безопасности должны соответствовать требованиям по технике безопасности согласно эксплуатационной документации, правилам по технике безопасности, действующие на месте проведения поверки и требованиям МЭК-825 «Радиационная безопасность лазерной продукции, классификация оборудования, требования и руководство для потребителей», а также правилам по технике безопасности при производстве топографогеодезических работ ПТБ-88.

5. Условия поверки

  • 5.1. При проведении поверки должны соблюдаться в лаборатории, следующие нормальные условия измерений:

  • - температура окружающей среды,°C.................................................................(20 ± 5)

  • - относительная влажность воздуха,%.........................................................не более 80

  • - атмосферное давление, кПа (мм рт.ст.).....................................................84,0.. 106,7

(630..800)

  • - изменение температуры окружающей среды во время поверки, °С/ч.....не более 2

  • 5.2. Полевые измерения (измерения на открытом воздухе) должны проводиться при отсутствии осадков и порывов ветра.

6. Подготовка к поверке

Перед проведением поверки должны быть выполнены следующие подготовительные работы:

  • - проверить наличие действующих свидетельств о поверке на средства измерений;

  • - дальномер и средства поверки привести в рабочее состояние в соответствии с их эксплуатационной документацией;

  • - дальномер и средства поверки должны быть выдержаны при нормальных условиях не менее I ч.

  • 7. Проведение поверки

7.1. Внешний осмотр

При внешнем осмотре должно быть установлено соответствие дальномера следующим требованиям:

  • - отсутствие механических повреждений и других дефектов, влияющих на эксплуатационные и метрологические характеристики;

  • - наличие маркировки и комплектности согласно требованиям эксплуатационной документации;

Если перечисленные требования не выполняются, дальномер признают негодным к применению, дальнейшие операции поверки не производят.

7.2. Опробование

При опробовании должно быть установлено соответствие дальномера следующим требованиям:

  • - отсутствие качки и смещений неподвижно соединенных деталей и элементов;

  • - работоспособность дальномера с использованием всех функциональных режимов;

  • - дискретность отсчетов измерений должны соответствовать эксплуатационной документации.

Если перечисленные требования не выполняются, дальномер лазерный признают негодным к применению, дальнейшие операции поверки не производят.

  • 7.3. Определение метрологических характеристик

7.3.1. Определение абсолютной погрешности и СКП измерений расстояний

Абсолютная погрешность и СКП измерений расстояний определяется путем измерений не менее Зх контрольных (эталонных) линий, действительные длины которых равномерно расположены в диапазоне измерений расстояний дальномера и измерены эталоном 1 го разряда. Для каждой контрольной линий проводить не менее 10 измерений. Измерения контрольных линий производить на поверхность белого цвета в пасмурную погоду или в помещении при слабом освещении.

Абсолютная погрешность измерений каждой контрольной линии вычисляется по формуле:

А, = Loj ~Lij,?de

- абсолютная погрешность измерений j-й линии при i-ом измерении, мм;

Loj - эталонное (действительное) значение j-й линии, мм;

L у - измеренное значение j-й линии i-м приемом, мм;

СКП измерений каждой линии вычисляется по формуле:

Л(£о.-Д .)2

1=1 J J

ms - СКП измерений j-й линии;

п, - число приемов измерений j-й линии.

Значение абсолютной погрешности А; измерений расстояний не должно превышать: ± 2-( 1,5 + 0,05 мм/м) мм - при благоприятных условиях1*;

± 2-(3,0 + 0,15 мм/м) мм - при неблагоприятных условиях2*.

Значение средней квадратической погрешности ms измерений расстояний не должно превышать:

  • - 1,5 мм + 0,05 мм/м - при благоприятных условиях1 *;

  • - 3,0 мм + 0,15 мм/м - при неблагоприятных условиях2*.

11 - измерения на поверхность со 100% отражательной способностью (стена окрашенная в белый цвет), низкая фоновая освещенность, умеренные температуры (плюс 25°С);

2* - измерения на поверхность с (10 - 100)% отражательной способностью, высокая фоновая освещённость (прибл. 30 ОООлк), температура от минус 10 до плюс 45 °C;

Погрешность измерений расстояний следует определять от нулевой точки отсчёта: нижнего, верхнего торца корпуса дальномеров или центра резьбовой втулки при измерении со штатива.

Если требование п.7.3.1, не выполняется, дальномер лазерный признают непригодным к применению, дальнейшие операции поверки не производят.

7.3.2. Определение абсолютной погрешности измерений угла наклона

Абсолютная погрешность измерений угла наклона определяется с помощью квадранта оптического и вычисляется по формуле:

д, =«UiM

А, - абсолютная погрешность измерений угла наклона, ...°;

а.изм - значение угла наклона, показываемое по дисплею дальномера,...0;

^оейст - значение угла наклона, задаваемое квадратом, ...°;

Определение погрешности измерений угла наклона выполняется в диапазоне ± 90° с интервалом 30°.

Абсолютная погрешность измерений угла наклона А/ не должна превышать ± 0,2°.

Если требование п.7.3.2, не выполняется, дальномер лазерный признают непригодным к применению, дальнейшие операции поверки не производят.

8. Оформление результатов поверки

  • 8.1. Результаты поверки оформляются протоколом, составленным в виде сводной таблицы результатов поверки по каждому пункту раздела 7 настоящей методики поверки.

  • 8.2. При положительных результатах поверки, дальномер признается годным к применению и на него выдается свидетельство о поверке установленной формы.

Знак поверки наносится на свидетельство о поверке в виде наклейки и (или) оттиска поверительного клейма.

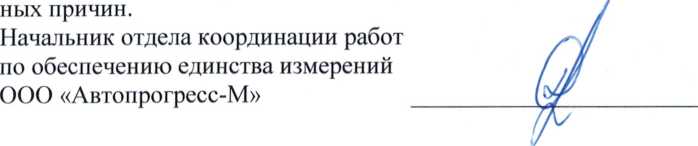

  • 8.3. При отрицательных результатах поверки, дальномер признается непригодным к применению и на него выдается извещение о непригодности установленной формы с указанием основ-

13.А. Лапшинов
