ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ РАСХОДОМЕТРИИ -ФИЛИАЛ ФЕДЕРАЛЬНОГО ГОСУДАРСТВЕННОГО УНИТАРНОГО ПРЕДПРИЯТИЯ «ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИИ им. Д.И. МЕНДЕЛЕЕВА»

ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»

Государственная система обеспечения единства измерений

Установки поверочные СР, СР-М

Методика поверки

МП 0199-14-2014

с изменением № 1

Начальник НИО-14

_ Р.Р. Нурмухаметов

Тел.: (843) 299-72-00

Казань

2020

РАЗРАБОТАНА

ВНИИР - ФГУП «ВНИИМ им. Д.И. Менделеева»

ИСПОЛНИТЕЛИ

Загидуллин Р.И.

УТВЕРЖДЕНА

ВНИИР - ФГУП «ВНИИМ им. Д.И. Менделеева»

Изменение № 1 утверждено ВНИИР - ФГУП «ВНИИМ им. Д.И. Менделеева» 22 июня 2020 г.

Настоящая рекомендация распространяется на установки поверочные СР, СР-М (далее - ПУ) и устанавливает объём, порядок и методику проведения первичной и периодической поверок ПУ.

Интервал между поверками:

  • - для ПУ стационарного применения                                   24 месяца;

  • - для ПУ транспортируемого применения                              12 месяцев.

1. Операции поверки

При проведении поверки выполняют операции, приведенные в таблице 1.

Таблица 1 - Операции поверки

Наименование операции

Номер пункта методики поверки

Внешний осмотр

6.1

Опробование

6.2

Определение метрологических характеристик ПУ

6.3

Проверка отсутствия протечек

6.4

Определение относительного отклонения вместимости измерительного участка ПУ от значения, полученного при предыдущей поверке

6.5

2. Средства поверки

При проведении поверки применяют следующие средства поверки и вспомогательное оборудование:

  • 2.1 Вторичный эталон по части 2 или рабочий эталон 1 разряда по части 3 Государственной поверочной схемы (ГПС) для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 07 февраля 2018 г. № 256.

Примечания:

  • 1. В качестве вторичного эталона по части 2 ГПС применяют поверочную установку с мерником со средним квадратическим отклонением результатов измерений, не превышающим 0,007 % при 11 независимых измерений, и неисключенной систематической погрешностью, не превышающей 0,034 %.

  • 2. В качестве рабочего эталона 1 разряда по части 3 ГПС применяют мерник эталонный 1 разряда (далее - мерник) с пределами допускаемой основной относительной погрешности ±0,02 % и номинальной вместимостью Ки0, дм3, соответствующей номинальной вместимости измерительного участка ПУ.

Подраздел 2.1 (Измененная редакция, Изм. №1)

  • 2.2 Термометры с пределами допускаемой абсолютной погрешности ±0,2 °C.

  • 2.3 Манометр класса точности 0,6.

  • 2.4 Секундомер любого типа с пределами допускаемой абсолютной погрешности ±1,0 с.

  • 2.5 Емкость-хранилище с вместимостью не менее, чем в 2,2 - 2,5 раза большей вместимости измерительного участка ПУ.

Должны быть предусмотрены меры, исключающие всасывания воздуха в насос при наименьшем уровне воды в емкости-хранилище.

  • 2.6 Насос, фильтр, соединительные трубопроводы и арматура.

  • 2.7 Все средства поверки должны иметь действующие свидетельства об аттестации эталонов и (или) знаки поверки, нанесенные на средства измерений (СИ) и (или) свидетельства о поверке и (или) паспорта (формуляры).

  • 2.8 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик (MX) поверяемых СИ с требуемой точностью.

Подразделы 2.7-2.8 (Измененная редакция, Изм. №1)

  • 2.9 Расходомер (при наличии) с пределами допускаемой относительной погрешности ±2,5 %.

Примечание - В случае, если расход поверочной жидкости определяют по формуле (1), то расходомер допускается не поверять.

Подраздел 2.9 (Введен дополнительно, Изм.№1)

3. Требования безопасности
  • 3.1 При проведении поверки соблюдают требования, определяемые:

  • - в области охраны труда - Трудовой кодекс Российской Федерации;

  • - в области промышленной безопасности - Федеральные нормы и правила в области промышленной безопасности «Правила безопасности в нефтяной и газовой промышленности» (приказ Ростехнадзора № 101 от 12.03.2013 г. «Об утверждении Федеральных норм и правил в области промышленной безопасности «Правила безопасности в нефтяной и газовой промышленности»), Руководство по безопасности «Рекомендации по устройству и безопасной эксплуатации технологических трубопроводов» (приказ № 784 от 27.12.2012 г. «Об утверждении Руководства по безопасности «Рекомендации по устройству и безопасной эксплуатации технологических трубопроводов»), а также другими действующими нормативными документами (НД);

  • - в области пожарной безопасности - Федеральный закон от 21.12.1994 г. № 69-ФЗ «О пожарной безопасности», Федеральный закон Российской Федерации от 22.07.2008 г. № 123-ФЗ «Технический регламент о требованиях пожарной безопасности», Постановление Правительства Российской Федерации от 25.04.2012 г. № 390 «О противопожарном режиме» (вместе с «Правилами противопожарного режима в Российской Федерации»), СНиП 21.01-97 (с изм. № 1,2) «Пожарная безопасность зданий и сооружений»;

  • - в области соблюдения правильной и безопасной эксплуатации электроустановок -«Правила по охране труда при эксплуатации электроустановок» (утверждены Приказом Минтруда России от 24.07.2013 г. № 328н «Об утверждении Правил по охране труда при эксплуатации электроустановок»), Приказ Минэнерго РФ от 13.01.2003 г. № 6 «Об утверждении Правил технической эксплуатации электроустановок потребителей»;

  • - в области охраны окружающей среды - Федеральный закон Российской Федерации от 10.01.2002 г. № 7-ФЗ «Об охране окружающей среды».

3.1 (Измененная редакция, Изм.№1)
  • 3.2 Оборудование, используемое при поверке, и СИ должны иметь эксплуатационную документацию, формуляр, паспорт и техническое описание.

  • 3.3 Наибольшее давление при поверке не должно превышать значения, указанного в эксплуатационной документации на оборудование и СИ. Использование элементов монтажа или шлангов, не прошедших гидравлические испытания, запрещаются.

3.4 (Исключен, Изм.№1)
  • 3.5 На СИ и оборудовании должны быть четкие надписи и условные знаки, выполненные для обеспечения их безопасной эксплуатации.

  • 3.6 К СИ и используемому при поверке оборудованию обеспечивают свободный доступ. При необходимости предусматривают лестницы и площадки, соответствующие требованиям безопасности.

  • 3.7 Освещенность должна обеспечивать отчетливую видимость применяемых СИ, снятие показаний СИ и соответствовать санитарным нормам согласно СП 52.13330.2016 «Естественное и искусственное освещение. Актуализированная редакция СНиП 23-05-95».

3.7 (Измененная редакция, Изм.№1)
  • 3.8 Управление оборудованием и СИ выполняют лица, прошедшие обучение и проверку знаний требований безопасности и допущенные к обслуживанию технологического и поверочного оборудования.

  • 3.9 К проведению поверки допускают лиц, аттестованных в качестве поверителя, изучивших эксплуатационную документацию на ПУ и средства их поверки и настоящую методику поверки и прошедших инструктаж по технике безопасности.

  • 3.10 При появлении течи поверочной жидкости, загазованности и других ситуаций, нарушающих нормальный ход поверочных работ, поверку прекращают.

4. Условия поверки
  • 4.1 При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха, °C                                от 10 до 30;

  • - поверочная жидкость                                             вода питьевая;

  • - температура поверочной жидкости, °C                                 от 10 до 30;

  • - содержание свободного газа в поверочной жидкости               не допускается.

Примечание - Допускается использовать воду подземных и поверхностных

источников, имеющую мутность не более 1500 мг/дм3.

При проведении поверки необходимо исключить воздействие внешних вибраций и тряски, потоков воздуха, сквозняков.

Наличие вблизи мерника или поверяемой ПУ нагревательных приборов или отопительных систем, способствующих одностороннему нагреванию мерника или поверяемой ПУ, не допускается.

  • 4.2 Значение поверочного расхода Q, при котором определяют MX ПУ, и значение расхода О2, при котором выполняют контроль отсутствия протечек, устанавливают, исходя из следующих условий:

  • - значения расхода Q и Qy должны обеспечивать равномерное движение поршня ПУ;

  • - значение расхода Q должно не менее, чем в 2 раза превышать значение Q2;

  • - значения расхода выбирают в пределах диапазона, в котором нормируются MX ПУ.

Отклонение поверочного расхода от установленного значения в процессе поверки не должно превышать 2,5 %.

  • 4.3 Изменение температуры поверочной жидкости в ПУ по абсолютной величине не должно превышать 0,2 °C за время прохождения поршня в одном направлении от одного детектора до другого.

5. Подготовка к поверке

При проведении поверки применяют метод прямых измерений вместимости измерительного участка ПУ, основанный на том, что поверочную жидкость, вытесняемую из ПУ при движении поршня по измерительному участку от одного детектора до другого, направляют в мерник и измеряют ее объем.

При поверке определяют значения вместимости измерительного участка ПУ для двух возможных положений ПУ относительно поверяемого (градуируемого) СИ при эксплуатации ПУ:

  • - положения Downstream, когда СИ расположено после ПУ по направлению движения потока жидкости;

  • - положения Upstream, когда СИ расположено до ПУ по направлению движения потока жидкости.

Допускается определять только одно значение вместимости измерительного участка ПУ, которое будет использоваться при эксплуатации ПУ.

Перед проведением поверки проводят следующие подготовительные работы:

5.1 (Исключен, Изм.№1)
  • 5.2 Проверяют наличие действующих свидетельств об аттестации эталонов и (или) знаков поверки, нанесенных на средства измерений (СИ) и (или) свидетельства о поверке и (или) паспорта (формуляры) средств поверки, применяемых при поверке ПУ.

Подраздел 5.2 (Измененная редакция, Изм.№1)

  • 5.3 Перед проведением поверки ПУ, которая находилась в эксплуатации, проверяют степень очистки ее внутренней поверхности. Чистоту внутренней поверхности ПУ после промывки считают удовлетворительной, если в пробе воды, отобранной из ПУ в стеклянный сосуд, отсутствуют следы нефти, нефтепродуктов, химикатов, промышленных жидкостей.

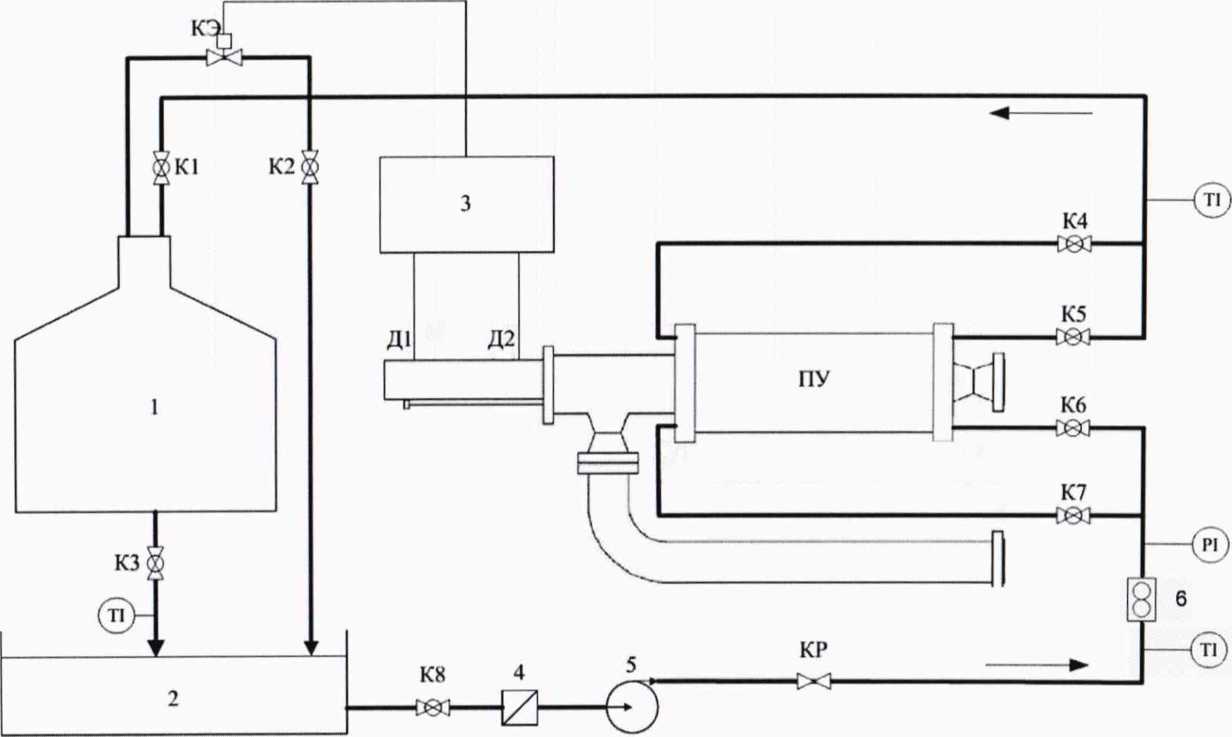

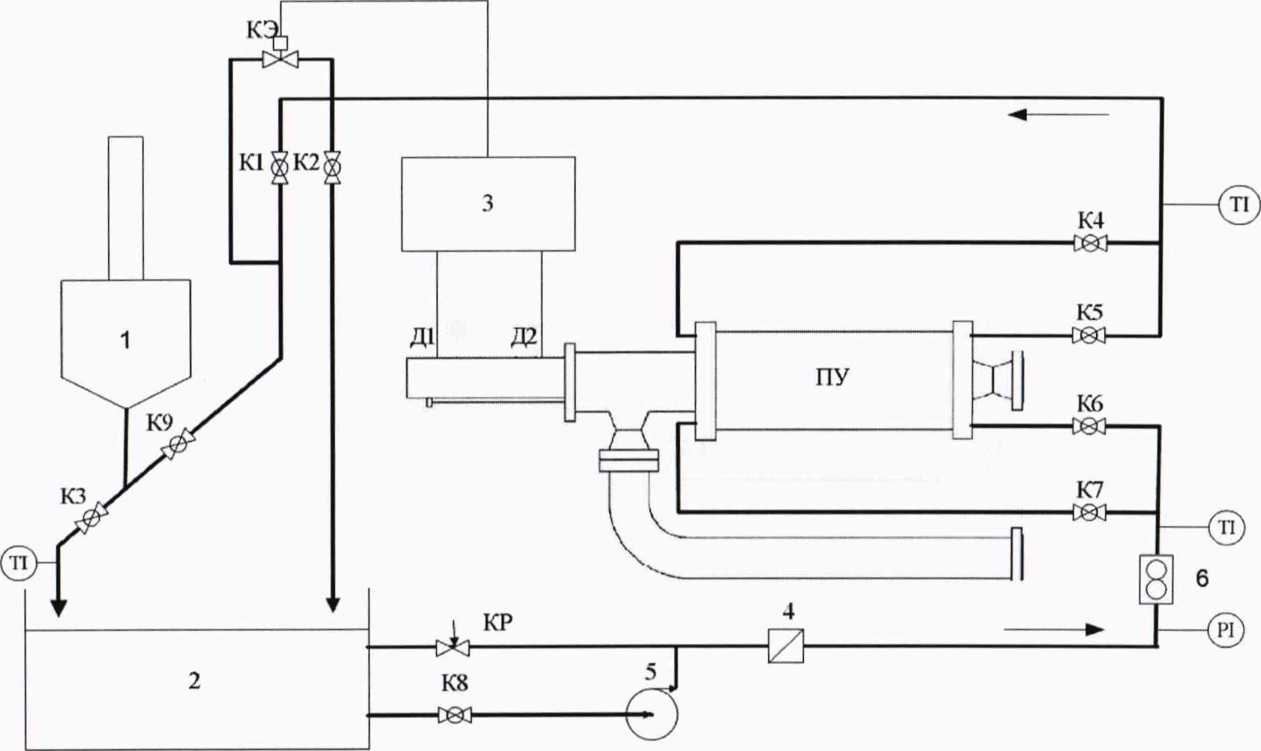

  • 5.4 Выполняют монтаж технологической схемы поверки в соответствии со схемой А или схемой Б Приложения А в зависимости от исполнения мерника. Монтаж проводят в строгом соответствии с требованиями эксплуатационной документации на ПУ, средства поверки и вспомогательное оборудование.

Для подключения ПУ к технологической схеме поверки используют два вентилирующих и два дренажных крана ПУ.

Входной и выходной фланцы ПУ должны быть перекрыты запорной арматурой, снабженной средствами контроля ее герметичности, либо заглушены путем установки заглушек (глухих фланцев). При проведении поверки ПУ тарельчатый клапан поршня ПУ должен быть закрыт.

Подраздел 5.4 (Измененная редакция, Изм.№1)

  • 5.5 Выполняют подготовку ПУ в соответствии с требованиями эксплуатационной документации на ПУ.

  • 5.6 Подготовка средств поверки и вспомогательного оборудования

  • 5.6.1  Емкость-хранилище наполняют поверочной жидкостью. Должны быть предусмотрены меры, исключающие всасывания воздуха в насос при наименьшем уровне поверочной жидкости в емкости-хранилище.

  • 5.6.2 Визуально проверяют мерник на отсутствие механических повреждений, которые могут повлиять на его вместимость. Убеждаются в отсутствии каких-либо посторонних предметов внутри мерника, отсутствии трещин, коррозии, отложений на внутренней поверхности мерника, которые могут изменить его объем. Мерник должен быть чистым, без следов масла или грязи. Внутренние соединения и швы должны быть гладкими и ровными.

Горловина мерника должна иметь ровную цилиндрическую форму и одинаковый диаметр по всей длине.

Деления линейки должны быть строго горизонтальными и четкими.

Водомерная трубка или водоуказательное окно мерника должны быть чистыми.

  • 5.6.3 Проверяют работоспособность запорной и регулирующей арматуры.

  • 5.7 Заполнение ПУ и технологической схемы поверки поверочной жидкостью.

  • 5.7.1 При открытых кранах К1, КЗ - К8 (при применении схемы А) и дополнительно К9 (при применении схемы Б) и закрытом кране К2 включают насос.

ПУ начинает заполняться водой. При этом воздух, содержащийся в ПУ и технологической схеме, выходит через кран К1 (при применении схемы А) или через кран КЗ и горловину мерника (при применении схемы Б).

Закрывают краны К5 и К7. При этом поршень ПУ начинает перемещаться до достижения конечного положения в начале измерительного участка.

(Измененная редакция, Изм.№1)

  • 5.7.2 Открывают краны К5 и К7 и закрывают краны К4 и Кб. Поршень ПУ начинает перемещаться до достижения конечного положения в конце измерительного участка.

Открывают краны К4 и Кб и закрывают краны К5 и К7. Поршень ПУ начинает перемещаться до достижения конечного положения в начале измерительного участка.

  • 5.7.3 Повторяют операции по 5.7.2 до полного вытеснения воздуха из ПУ и технологической схемы (из крана К1 должна вытекать струя поверочной жидкости без пузырьков воздуха).

  • 5.8 Выполняют стабилизацию температуры поверочной жидкости.

Открывают краны К5, К7 и закрывают краны К4, Кб. Закрывают кран КЗ, чтобы заполнить поверочной жидкостью мерник. Когда мерник заполниться, приоткрывают кран КЗ так, чтобы поверочная жидкость вытекала из мерника с той же скоростью, с какой она втекает в мерник. Уровень поверочной жидкости должен поддерживаться на отметке номинальной вместимости или около нее.

При применении схемы Б кран КЗ периодически приоткрывают, а затем прикрывают, обеспечивая циркуляцию воды в мернике.

Циркуляция поверочной жидкости должна выполняться до стабилизации ее температуры. Температуру поверочной жидкости считают стабильной, если ее изменение за время, необходимое для прохождения поршня от одного детектора до другого, по абсолютной величине не превышает 0,2 °C.

Стабилизацию температуры контролируют по показаниям термометров, установленных на входе и выходе ПУ и на выходе мерника.

Подраздел 5.8 (Измененная редакция, Изм.№1)

  • 5.9 Контролируют герметичность технологической системы по отсутствию течи поверочной жидкости через фланцевые соединения, сальники, запорную и регулирующую арматуру.

  • 6. Проведение поверки

6.1 Внешний осмотр

При внешнем осмотре устанавливают соответствие поверяемой ПУ следующим требованиям:

  • - комплектность ПУ соответствует указанной в эксплуатационной документации (формуляре, паспорте);

  • - на ПУ отсутствуют механические повреждения и дефекты, препятствующие ее применению;

  • - надписи и обозначения на элементах ПУ нанесены четко и соответствуют требованиям эксплуатационной документации;

  • - отсутствие нарушений герметичности кабельных вводов, видимых механических повреждений кабелей.

6.2 Опробование

Опробование ПУ проводят в комплекте со средствами поверки в следующей последовательности.

  • 6.2.1 Опробование ПУ в положении Downstream

Переключатель S2 на интерфейсной плате панели управления ПУ устанавливают в нижнее положение (в положение «Downstream»).

Открывают краны К5, К7 и закрывают краны К4, Кб (при открытом кране К1 при применении схемы А и К9 дополнительно при применении схемы Б). Переключатель S1 переводят в положение «Return».

Переключатель S1 переводят в положение «Run».

Открывается электромагнитный клапан КЭ и поршень ПУ начинает перемещаться от начала к концу измерительного участка.

При приближении флажка поршня ПУ к детектору Д1 на расстояние 25 - 50 мм закрывают кран К1. Одновременно прикрывают кран КЗ так, чтобы поверочная жидкость вытекала из мерника с той же скоростью, с какой она втекает в мерник. Уровень поверочной жидкости должен поддерживаться на отметке номинальной вместимости мерника или около нее.

Закрывают защитный кожух детекторов ПУ.

При вхождении флажка поршня ПУ в зону срабатывания детектора Д1 электромагнитный клапан КЭ закрывается.

При применении схемы Б закрывают кран К9.

Открывают кран КЗ и опорожняют мерник.

По истечении 1 минуты закрывают кран КЗ.

Переключатель S1 переводят в положение «Run». Открывается электромагнитный клапан КЭ

При применении схемы Б открывают кран К9.

Начинается заполнения мерника поверочной жидкостью. Открывают кран К1 (при необходимости уменьшения времени заполнения мерника). Одновременно запускают секундомер для измерения времени перемещения поршня от детектора Д1 до детектора Д2.

В процессе прохождения поршнем измерительного участка ПУ фиксируют значения температуры поверочной жидкости на входе и выходе ПУ, давления поверочной жидкости на входе ПУ и температуры окружающего воздуха возле детекторов ПУ.

При приближении флажка поршня ПУ к детектору Д2 (определяют по характерному нарастающему звуку плещущейся поверочной жидкости в верхней сужающейся части мерника) закрывают кран К1. При вхождении флажка поршня ПУ в зону детектора Д2 электромагнитный клапан КЭ закрывается, после чего останавливают секундомер.

При применении схемы Б закрывают кран К9.

Через 0,5 мин после заполнения мерника определяют объем поверочной жидкости в нем по шкале на горловине.

Открывают кран КЗ и частично опорожняют мерник. В процессе опорожнения мерника измеряют температуру поверочной жидкости, погружая термометр в струю вытекающей поверочной жидкости.

При применении схемы А закрывают кран КЗ, открывают кран К1 и восполняют слитую из мерника поверочную жидкость. Когда мерник заполнится, приоткрывают кран КЗ так, чтобы поверочная жидкость вытекала из мерника с той же скоростью, с какой она втекает в мерник.

При применении схемы Б закрывают кран КЗ, открывают кран KI, К9 и восполняют слитую из мерника поверочную жидкость. Когда мерник заполнится, приоткрывают кран КЗ так, чтобы уровень поверочной жидкости поддерживался на отметке номинальной вместимости мерника или около нее. Периодически приоткрывают, а затем прикрывают кран КЗ, обеспечивая циркуляцию воды в мернике.

(Измененная редакция, Изм.№1)

  • 6.2.2 Определяют расход поверочной жидкости О, м3/ч, при перемещении поршня ПУ от детектора Д1 до детектора Д2 по формуле

(1)

где Ио 77 - вместимость измерительного участка ПУ при температуре 20 °C и избыточном давлении 0 МПа при соответствующем положении ПУ относительно СИ (Downstream, Upstream), определенная по результатам предыдущей поверки (из свидетельства о предыдущей поверке), дм3;

Т - время перемещения поршня ПУ от детектора Д1 до детектора Д2, с.

Примечания:

1. При первичной поверке ПУ в формуле (1) вместо Vonn используют значение номинальной вместимости измерительного участка ПУ при температуре 20 °C и избыточном давлении 0 МПа из эксплуатационной документации на ПУ.

2. Допускается определять расход с помощью расходомера с пределами допускаемой погрешности ±2,5 %.

(Измененная редакция, Изм.№1)

  • 6.2.3 При необходимости выполняют коррекцию расхода поверочной жидкости до значения Q при помощи КР.

  • 6.2.4 Опробование ПУ в положении Upstream

Переключатель S2 на интерфейсной плате панели управления ПУ устанавливают в верхнее положение (в положение «Upstream»).

Открывают краны К5 и К7 и закрывают краны К4 и Кб (при открытом кране К1 при применении схемы А и К9 дополнительно при применении схемы Б) для перемещения поршня ПУ в конец измерительного участка.

При достижении поршнем конечного положения в конце измерительного участка закрывают краны К1 и КЗ.

Открывают краны К4, Кб и закрывают краны К5, К7.

Переключатель S1 переводят в положение «Run».

Открывается электромагнитный клапан КЭ и поршень ПУ начинает перемещаться от конца к началу измерительного участка.

При применении схемы А приоткрывают кран КЗ так, чтобы поверочная жидкость вытекала из мерника с той же скоростью, с какой она втекает в мерник. Уровень поверочной жидкости должен поддерживаться на отметке номинальной вместимости мерника или около нее.

При применении схемы Б приоткрывают кран КЗ так, чтобы уровень поверочной жидкости поддерживался на отметке номинальной вместимости или около нее.

При выходе флажка поршня ПУ из зоны срабатывания детектора Д2 электромагнитный клапан КЭ закрывается.

При применении схемы Б закрывают кран К9.

Закрывают защитный кожух детекторов ПУ (если до этого он не был закрыт).

Открывают кран КЗ и опорожняют мерник.

По истечении 1 мин закрывают кран КЗ.

Переключатель S1 переводят в положение «Run». Открывается электромагнитный клапан КЭ.

При применении схемы Б открывают кран К9.

Начинается заполнения мерника поверочной жидкостью. Открывают кран К1 (при необходимости уменьшения времени заполнения мерника). Одновременно запускают секундомер для измерения времени перемещения поршня от детектора Д2 до детектора Д1.

В процессе прохождения поршнем измерительного участка ПУ фиксируют значения температуры поверочной жидкости на входе и выходе ПУ, давления поверочной жидкости на входе ПУ и температуры окружающего воздуха возле детекторов ПУ.

При приближении флажка поршня ПУ к детектору Д1 (определяют по характерному нарастающему звуку плещущейся поверочной жидкости в верхней сужающейся части мерника) закрывают кран К1. При выходе флажка поршня ПУ из зоны детектора Д1 электромагнитный клапан КЭ закрывается, после чего останавливают секундомер.

При применении схемы Б закрывают К9.

Через 0,5 мин после заполнения мерника определяют объем поверочной жидкости в нем по шкале на горловине.

Открывают кран КЗ и частично опорожняют мерник. В процессе опорожнения мерника измеряют температуру поверочной жидкости, погружая термометр в струю вытекающей поверочной жидкости.

При применении схемы А закрывают кран КЗ, открывают кран К1 и восполняют слитую из мерника поверочную жидкость. Когда мерник заполнится, приоткрывают кран КЗ так, чтобы поверочная жидкость вытекала из мерника с той же скоростью, с какой она втекает в мерник.

При применении схемы Б закрывают кран КЗ, открывают кран KI, К9 и восполняют слитую из мерника поверочную жидкость. Когда мерник заполнится, приоткрывают кран КЗ так, чтобы уровень поверочной жидкости поддерживался на отметке номинальной вместимости мерника или около нее. Периодически приоткрывают, а затем прикрывают кран КЗ, обеспечивая циркуляцию воды в мернике.

(Измененная редакция, Изм.№1)

  • 6.2.5 Определяют расход поверочной жидкости при перемещении поршня ПУ от детектора Д2 до детектора Д1 по формуле (1).

  • 6.2.6 При необходимости выполняют коррекцию расхода поверочной жидкости до значения Q при помощи КР.

6.3 Определение MX ПУ
  • 6.3.1 Выполняют семь измерений (и=7) по 6.2.1 или 6.2.4 (в зависимости от используемого положения ПУ относительно поверяемого (градуируемого) СИ при эксплуатации ПУ).

  • 6.3.2 Определяют вместимость измерительного участка ПУ при температуре 20 °C и избыточном давлении 0 МПа при z-м измерении Ио., дм3, по формуле где Vt - объём поверочной жидкости в мернике при z-м измерении, дм3;

    (2)

Ctsmi - поправочный коэффициент, учитывающий влияние температуры стенок мерника на вместимость мерника при z-м измерении;

Cplp, — поправочный коэффициент, учитывающий влияние давления на объем поверочной жидкости в ПУ при z-м измерении;

Cpsp, - поправочный коэффициент, учитывающий влияние давления поверочной жидкости на вместимость измерительного участка ПУ при z-м измерении;

Ctsp, - поправочный коэффициент, учитывающий влияние температуры стенок ПУ и инваровых стержней ПУ на вместимость измерительного участка ПУ при z-м измерении;

Ctdwt поправочный коэффициент, учитывающий влияние разности температуры в ПУ и мернике на объем поверочной жидкости при z-м измерении.

Значение Ctsmt определяют по формуле

СГ5/И, = 1 + 3 X ая X (ГМ| - 20) = 1 + ао х (tM - 20),                           (3)

где аяо - коэффициенты линейного и объемного расширения материала стенок мерника, соответственно, 1/°С (определяют по таблице Б.1 приложения Б);

tMi - температура поверочной жидкости в мернике при z-м измерении, °C.

Значение Cplpt определяют по формуле

Ср/р, =

(4)

где РПУ1 - избыточное давление поверочной жидкости на входе ПУ при z-м измерении, МПа; F - коэффициент сжимаемости поверочной жидкости, 1/МПа (для воды принимают равным 4,64-1О'4 1 /МПа).

Значение Cpspt определяют по формуле

Cpspt = 1 +

?ПУ1 х &

ExS ’

(5)

где D - внутренний диаметр измерительного участка ПУ, мм (из эксплуатационной документации ПУ);

Е - модуль упругости материала стенок ПУ, МПа (определяют по таблице Б.1 приложения Б);

S - толщина стенок измерительного участка ПУ, мм (из эксплуатационной документации ПУ).

Значение Ctsp: определяют по формуле

(6)

Ctsp, = (1 + а, х (tny, - 20)) х (1 + ат х (zcn - 20)),

где ак - квадратичный коэффициент расширения материала стенок ПУ, 1/°С (определяют по таблице Б. 1 приложения Б);

/ЯУ( - среднее арифметическое значение температуры поверочной жидкости на входе и на выходе ПУ при z-м измерении, °C, вычисляемое по формуле

t __ ^HXl ^вЫ-ti

lnyi     2     ’                                                     7

где texj, teblxl - температура поверочной жидкости на входе и выходе ПУ при z-м измерении соответственно, °C;

аин - коэффициент линейного расширения материала инваровых стержней ПУ, 1/°С (принимают равным 1,44-10’61/°С);

tCTl - температура окружающего воздуха возле детекторов ПУ, °C.

Значение Ctdwt определяют по формуле

Ctdw,                                                  (8)

Pnyt

где рХ1,,рПУ1 - значения плотности поверочной жидкости в мернике и ПУ при z-м измерении, соответственно, кг/м3; для воды определяют для значений температуры tMi и tnyi по формуле

Pt = 999,8395639 + 0,06798299989 х - 0,009106025564 х /,2 + О, ООО 1005272999 х -

- 0,000001126713 526 х г,4 + 0,000000006591795606 х г/.

(Измененная редакция, Изм.№1)

  • 6.3.3 Определяют вместимость измерительного участка ПУ при температуре 20 °C и избыточном давлении 0 МПа Ко, дм3, по формуле

(Ю)

где и - количество измерений при определении вместимости измерительного участка ПУ (и=7).

  • 6.3.4 Определяют среднее квадратическое отклонение (СКО) случайной составляющей погрешности ПУ Sony, %, по формуле

Проверяют выполнение условия

Sony <0,015%.                                 (12)

В случае невыполнения условия (12) выявляют и устраняют причины, выявляют промахи в соответствии с приложением В.

Допускают не более одного промаха. В противном случае поверку прекращают.

После исключения промаха выполняют дополнительное измерение.

Проводят повторное определение СКО случайной составляющей погрешности ПУ по (11) и проверку выполнения условия (12). При повторном невыполнении условия (12) поверку прекращают.

При выполнении условия (12) поверку продолжают.

  • 6.3.5 Определяют границы суммарной систематической составляющей погрешности ПУ 0£О, %, по формуле

®zo = |®и I +1®, I -                                        <13)

где 0V/ - пределы допускаемой основной относительной погрешности мерника или неисключенная систематическая погрешность поверочной установки с мерником, %;

О, - граница составляющей систематической погрешности, обусловленная погрешностью измерений температуры, %, вычисляемая по формуле

0, = уЗх100хл/д/2, +Дг2у ,                               (14)

где Д/л/, Atny - пределы допускаемой абсолютной погрешности термометров при измерении температуры в мернике и ПУ соответственно, °C (из свидетельств о поверке);

/7 — коэффициент объемного расширения поверочной жидкости, 1/°С (для воды принимают равным 2,6-1 О'4 1/°С).

(Измененная редакция, Изм.№1)

  • 6.3.6 Определяют границы случайной составляющей погрешности определения среднего значения вместимости ПУ €)и0, %, по формуле

с

°0ПУ *0,99 Х Г~ ’

\1п где С.99 ~ квантиль распределения Стьюдента при доверительной вероятности 0,99 и числе измерений п (при и=7 принимают равной 3,707).

  • 6.3.7 Определяют СКО суммы составляющих неисключенной систематической погрешности, , %, по формуле

(16)

  • 6.3.8 Определяют СКО суммы неисключенных систематических и случайных погрешностей, , %, вычисляют по формуле

    (S

    • 6.3.9 Определяют коэффициент для нахождения доверительных границ случайных и неисключенных систематических погрешностей (Л-) по формуле

    © + ©

    С , °0/7У

    • 6.3.10 Определяют относительную погрешность ПУ 8Q, %, по формуле

    <?0 — Х С •

    Проверяют выполнение условия

    <5о<О,О5%.

    (17)

    суммы

    (18)

    (19)

    (20) Результаты поверки ПУ являются положительными, если выполняется условие (20).

6.4 Проверка отсутствия протечек
  • 6.4.1 Регулятором расхода КР устанавливают значение расхода Q2, выбранное для проверки отсутствия протечек в соответствии 4.2.

  • 6.4.2 Выполняют три измерения (и=3) по 6.2.1 либо 6.2.4 (в зависимости от используемого положения ПУ относительно поверяемого (градуируемого) СИ при эксплуатации ПУ).

  • 6.4.3 Определяют вместимость измерительного участка ПУ при температуре 20 °C и избыточном давлении 0 МПа V0npom, дм3, по формулам (2) - (10).

  • 6.4.4 Определяют относительное отклонение вместимости измерительного участка ПУ K0'vwm от значения, полученного при определении MX ПУ, , %, по формуле

    хЮО.

    (21)

  • 6.4.5 Проверяют выполнение условия

|^| <0,018%. (22)

При невыполнении условия (22) проводят анализ результатов измерений.

Если >0 и |Jr|>0,018%, то это свидетельствует о наличии протечек поверочной жидкости в ПУ и необходимости их устранения.

Если <0 и |^,.|> 0,018%, то это свидетельствует о допущенных ошибках при выполнении измерений и необходимости повторения измерений после устранения причин, вызвавших ошибки.

6.5 Определение относительного отклонения вместимости измерительного участка ПУ от значения, полученного при предыдущей поверке
  • 6.5.1  Относительное отклонение Вхместимости измерительного участка ПУ от значения вместимости, полученного при предыдущей поверке, %, определяют по формуле

у _упп

^00= ° д„°  *100,                                     (23)

где Уопп — значение вместимости измерительного участка ПУ, определенное по результатам предыдущей поверки ПУ, дм3.

Примечание - При первичной поверке или после ремонта ПУ <500 не определяют.

  • 6.5.2 Проверяют выполнение условия

|<5оо|<О,О5%.                                      (24)

При невыполнении условия (24) анализируют полученные результаты, устраняют причины их возникновения и проводят повторную поверку ПУ.

  • 6.6 Условия допуска ПУ к применению

ПУ допускают к применению в случае получения положительных результатов поверки.

  • 6.7 Преобразователи температуры и давления, термометры (при наличии), манометры (при наличии) и поточный преобразователь плотности (для ПУ СР-М), входящие в состав ПУ должны иметь действующие знаки поверки, нанесенные на средства измерений (СИ) и (или) свидетельства о поверке и (или) паспорта (формуляры).

Подраздел 6.7 (Введен дополнительно, Изм.№1)

7 Оформление результатов поверки
  • 7.1 Результаты измерений и вычислений вносят в протокол поверки, рекомендуемая форма которого приведена в Приложении Г.

При оформлении протокола поверки:

  • - значения времени движения поршня при z-м измерении (7^, с) вносят в протокол поверки округленными до целого значения, температуры (°C) - до первого знака после запятой, давления (МПа) - до второго, объема поверочной жидкости в мернике (дм3) - до третьего знака после запятой;

  • - значения поправочных коэффициентов вносят в протокол поверки округленными до шестого знака после запятой;

  • - значения плотности поверочной жидкости (кг/м3) вносят в протокол поверки округленными до второго знака после запятой;

  • - значения вместимости измерительного участка ПУ (дм3) вносят в протокол поверки округленными до третьего знака после запятой;

  • - значения погрешностей (%) и СКО случайной составляющей погрешности (%) вносят в протокол поверки округленными до третьего знака после запятой.

  • 7.2 При положительных результатах поверки оформляют свидетельство о поверке по форме Приложения 1 «Порядка проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке», утвержденному приказом Минпромторга России от 2 июля 2015 г. № 1815.

На оборотной стороне свидетельства о поверке указывают:

  • - пределы допускаемой относительной погрешности ПУ ± 0,05 %;

  • - рабочий диапазон расхода ПУ, м3/ч.

Далее указывают фактические значения MX ПУ для каждого из положений ПУ относительно поверяемого (градуируемого) СИ при эксплуатации ПУ (либо только для одного из положений, если второе при эксплуатации ПУ не используется):

  • - вместимость измерительного участка ПУ (Downstream и/или Upstream) Ио, дм3;

  • - СКО случайной составляющей погрешности ПУ SQny, %;

  • - границы случайной составляющей погрешности определения среднего значения вместимости ПУ 0ИО, %;

  • - границы суммарной систематической составляющей погрешности ПУ 0£О, %;

  • - фактическое значение относительной погрешности ПУ

Примечание - За нижнее значение рабочего диапазона расхода принимают значение, при котором проведена проверка отсутствия протечек, за верхнее значение -значение, указанное в описании типа или паспорте (м3/ч).

  • 7.3 При отрицательных результатах поверки ПУ к применению не допускают и выписывают извещение о непригодности к применению по форме Приложения 2 документа «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденного приказом Минпромторга России от 2 июля 2015 г. № 1815.

Раздел 7 (Измененная редакция, Изм.№1)

Приложение А

(рекомендуемое)

Принципиальная схема соединений поверяемой ПУ и средств поверки

Схема А - Принципиальная схема соединений поверяемой ПУ и средств поверки с применением мерника с верхним заполнением

1 - мерник; 2 - емкость-хранилище; 3 - панель управления ПУ; 4 - фильтр; 5 - насос; 6 - расходомер; Д1, Д2 - детекторы; KI - К8 - запорная арматура; КР - кран регулирующий; КЭ - клапан электромагнитный; ПУ - поверочная установка; TI - термометр; PI - манометр

Схема Б - Принципиальная схема соединений поверяемой ПУ и средств поверки с применением мерника с нижним заполнением

1 - мерник; 2 - емкость-хранилище; 3 - панель управления Г1У; 4 - фильтр; 5 - насос; 6 - расходомер; Д1, Д2 - детекторы; KI - К9 - запорная арматура; КР - кран регулирующий; КЭ - клапан электромагнитный; ПУ - поверочная установка; TI - термометр; PI - манометр

(Измененная редакция, Изм.№1)

Приложение Б

(справочное)

Значения коэффициентов линейного, квадратичного и объемного расширении, модулей упругости материала стенок ПУ и мерника

Б.1 Коэффициенты линейного, квадратичного и объемного расширений, модули упругости материала стенок ПУ и мерника определяют по таблице Б. 1.

Таблица Б.1 - Значения коэффициентов линейного, квадратичного и объемного расширений, модулей упругости материала стенок ПУ и мерника

Материал

ая,1/°С

а„1/°С

а0,1/°С

Е, МПа

Сталь углеродистая

1,12 ■ 10‘5

2,23 • 10'5

3,35 • 10’5

2,068 ■ 105

Сталь нержавеющая 304

1,73 • 10'5

3,46- 10'5

5,18 ■ 10‘5

1,931 • 105

Сталь нержавеющая 316

1,58 ■ IO'5

3,19 • 10'5

4,77- 10’5

1,931 • 105

Сталь нержавеющая PH 17-4 SS

1,08 • 10’5

2,16- IO'5

3,24 • 10'5

1,965 • 105

Примечание - Если в эксплуатационной документации на ПУ и мерник приведены конкретные значения ал, ак, а0 и Е, то для расчетов используют приведенные значения.

Приложение В

(обязательное)

Методика анализа результатов измерений и выявления промахов

Для выявления промахов выполняют следующие операции:

Определяют СКО случайной составляющей погрешности ПУ Sony, %, по формуле

(В.1)

Для наименьшего и наибольшего значений из ряда К0/ вычисляют соотношение вида

p/-min(max) _рл

(В.2)

Сравнивают вычисленное значение U с величиной «Л », равной 2,139 при п=1.

Если U > h, то подозреваемый результат исключают из выборки как промах, в противном случае результат оставляют.

Приложение Г

(рекомендуемое)

Форма протокола поверки ПУ

ПРОТОКОЛ ПОВЕРКИ №___

Тип ПУ:                ________________

Заводской номер:

Поверка выполнена с применением:

Тип мерника (поверочной

установки с мерником):     __________________

Заводской номер:           ___________________

Принадлежит:

Принадлежит:

Температура воздуха возле ПУ, °C

Поверочный расход, м3/ч:      Q

Qi

Поверочная жидкость ________

Место проведения поверки: ________________________________________________________

Таблица Г.1 - Исходные данные

ПУ

Мерника

Поверочной жидкости

D, мм

5, мм

Е, МПа

Д/„У,°С

Л(о>Л/°С

Д'м °C

/7,1/°С

F, 1/МПа

Таблица Г.2 - Результаты измерений и вычислений при определении метрологических характеристик ПУ

измер.

Мерник

ПУ

V,, дм3

t °C

рм,,кг/м3

Ctsmi

t    °C

‘ ПУ/ »

/ °C *С77 » v

РПУ1 >МПа

рПУ1, кг/м3

Ctsp,

Cpsp,

Cplp,

CtdW'

И„,. ДМ3

т„с

1

7

Таблица Г.З - Результаты измерений и вычислений при проверке отсутствия протечек

измер.

Мерник

ПУ

Vt, дм3

t °C lMi •>

рм,,кг/м3

Ctsm,

t °C

/ °C

‘C77 »

Рлу/, МПа

р„к, кг/м3

Cpsp,

Cplp,

Ctdwi

Tl9c

1

2

3

Приложение Г (продолжение)

Таблица ГЛ -

ио, ДМ3

$0ПУ » 0//°

€>ео’%

0ИО, %

0,,%

50 ,%

Ss,%

^0,%

К'”"",ДМ3

, %

С',Дм3

<?«>,%

Заключение: ПУ к дальнейшей эксплуатации ________________________

(пригодна, не пригодна)

Поверитель: ___________________________ _________________ ____________________

должность, организация          подпись         инициалы, фамилия

Дата поверки: (Измененная редакция, Изм.№1)

20 г.

21

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
