Настоящая методика поверки распространяется на Анализаторы 204, заводские номера 129190 и 129191 (в дальнейшем - анализаторы) и устанавливает методы и средства их первичной поверки при выпуске и после ремонта и периодической поверки в процессе эксплуатации.

1 ОПЕРАЦИИ ПОВЕРКИ

При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1

Наименование операции

Номер пункта методики

Обязательность проведения

первичная

в процессе эксплуатации

1

Внешний осмотр, проверка комплектности

6.1

Да

Да

2

Опробование

6.2

Да

Да

3

Подтверждение соответствия программного обеспечения

6.3

Да

Да

4

Определение метрологических характеристик: диапазона измерений, приведенной погрешности измерений

6.4

Да

Да

Методикой поверки не предусмотрена возможность проведения поверки отдельных измерительных каналов и (или) отдельных автономных блоков из состава средства измерений, для меньшего числа измеряемых величин или на меньшем числе поддиапазонов измерений.

2 СРЕДСТВА ПОВЕРКИ
  • 2.1. Стандартные образцы состава искусственной газовой смеси в воздухе (ГСО ПГС) ГСО 11049-2018 (Ай-МГПЗ-1), ГСО 10599-2015 (Аи-П-1). Метрологические характеристики ГСО ПГС приведены в таблице 2.

Таблица 2

Номер ГСО

Аттестованная характеристика

Аттестованное значение

Пределы допускаемой абсолютной погрешности аттестованного значения

ГСО 11049-2018

Объемная доля метана, %

0,0503

±0,0016

ГСО 11049-2018

Объемная доля метана, %

0,515

±0,008

ГСО 11049-2018

Объемная доля метана, %

1,012

±0,015

ГСО 11049-2018

Объемная доля водорода, %

0,0514

±0,0013

ГСО 10599-2015

Объемная доля водорода, %

0,252

±0,005

ГСО 11049-2018

Объемная доля водорода, %

0,491

±0,008

2.2. Средства измерений параметров окружающей среды (температура, относительная влажность, атмосферное давление).

2.3. Допускается применение других средств поверки и стандартных образцов утвержденного типа, обеспечивающих определение метрологических характеристик анализатора с требуемой точностью.

3 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ
  • 3.1 При проведении поверки должны соблюдаться следующие условия (таблица 3):

Таблица 3

Температура окружающего воздуха

от 15 до 25 °C

Атмосферное давление

от 84 до 106 кПа

Относительная влажность

не более 80 %

3.2 Подготовка анализатора к поверке, подключение баллонов с ГСО-ПГС, включение соединительных устройств, заземление, выполнение операций при проведении контрольных измерений осуществляется в соответствии с эксплуатационной документацией.

4   ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.1 Требования безопасности должны соответствовать рекомендациям, изложенным в эксплуатационных документах на анализатор.

5   ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

К проведению измерений по поверке допускаются лица:

имеющие удостоверение поверителя;

изучившие эксплуатационную документацию на анализатор и настоящую методику поверки;

для получения данных, необходимых для поверки, допускается участие в поверке оператора, обслуживающего анализатор, или сервис-инженера (под контролем поверителя).

6 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 6.1 Внешний осмотр.

При внешнем осмотре должно быть установлено соответствие анализаторов следующим требованиям:

- соответствие заводского номера анализатора и номера блока электроники паспорту на анализатор (см. таблицу 4);

Таблица 4

Определяемый компонент

Заводской номер анализатора

Заводской номер блока электроники

Версия ПО

Метан

129190

131125007

V3.00

Водород

129191

131125005

V3.00

  • - наличие эксплуатационной документации для анализаторы;

  • - отсутствие механических повреждений и дефектов покрытия;

  • - целостность показывающих приборов;

  • - надписи и обозначения на анализаторах должны быть чёткими.

  • 6.2 Опробование.

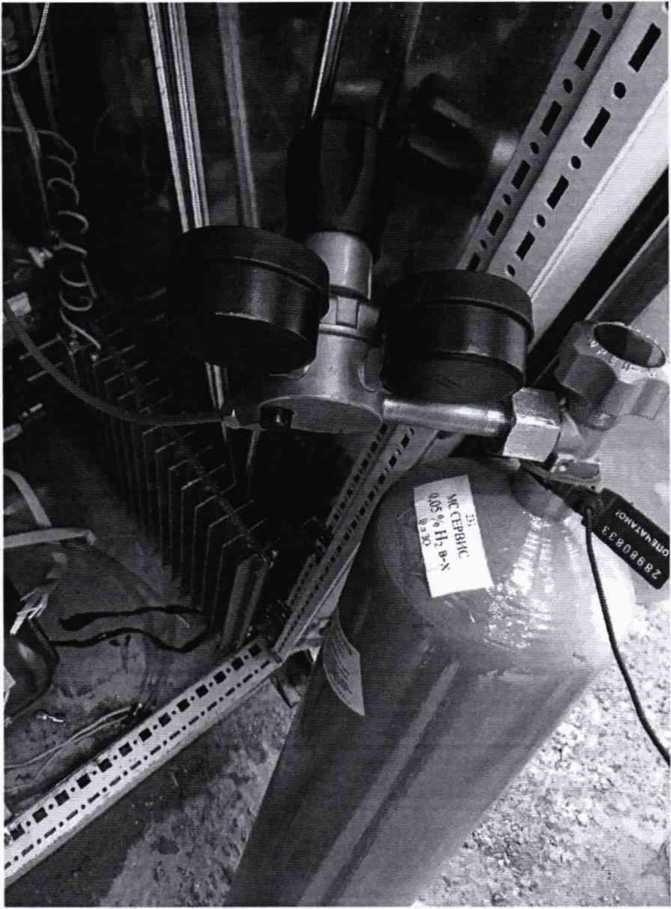

Присоединить баллоны с ПГС (рисунок 1). Включить поток газа-носителя (азот или воздух воздух) через ячейку, продуть подводящие линии и провести несколько пробных измерений фонового сигнала («нуль»).

Рисунок 1.

  • 6.3 Подтверждение соответствия программного обеспечения.

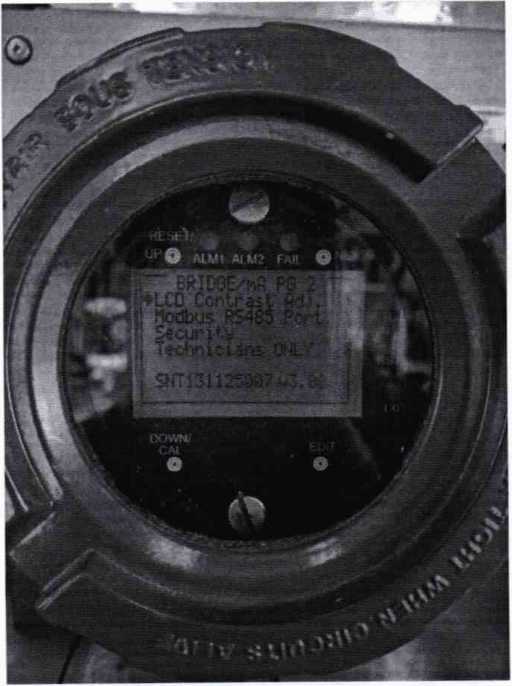

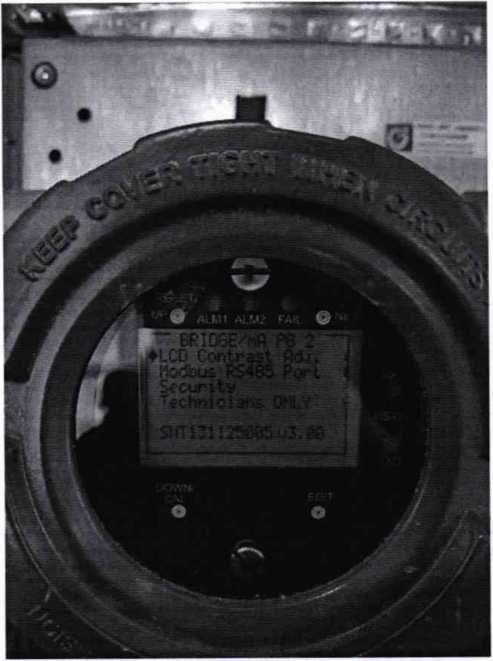

Подтверждение соответствия программного обеспечения проводится в соответствии с РЭ анализатора путем проверки соответствия номера блока электроники и версии ПО, отображаемой на экране анализатора (см. рисунки 2 и 3).

Результат проверки соответствия программного обеспечения считают положительным, если номер блока электроники и версии соответствует указанному в таблице 4.

Рисунок 2.

Рисунок 3.

  • 6.4 Определение метрологических характеристик.

  • 6.4.1  Определение метрологических характеристик анализатора проводят по ГСО ПГС, перечисленных в таблице 2. Для каждого анализатора используют по три ГСО ПГС с соответствующим аттестованным компонентом (анализатор зав.№129190 - метан, анализатор зав.№129191 - водород).

  • 6.4.2 Последовательно подключают к анализатору баллоны с ГСО ПГС как показано на рисунке 1, начиная с баллона с минимальным аттестованным значением объемной доли. Фиксируют не менее 2 показаний дисплея анализатора для каждого ГСО ПГС.

  • 6.4.3 Рассчитывают значение приведенной погрешности анализатора, %, для каждого результата измерений каждого ГСО ПГС по формуле (1).

    g-c^io4/*

    сн

    * 100

    (1)

где:

Ci - результат измерений массовой доли компонента в воде, млн’1 (ppm);

Cam - аттестованное значение объемной доли компонента в ГСО ПГС, приведенное в паспорте, %;

К - коэффициент пересчета из массовой доли компонента в жидкости в объемную доли компонента в газе, учитывающий концентрирование пробы при переходе от жидкой фазы к газообразной при заданных расходах пробы и газа-носителя, приведенный в паспорте анализатора;

Сн - нормирующее значение верхней границы диапазона измерений (для анализатора зав.№129190 равен 50, для анализатора зав.№129191 равен 20).

  • 6.4.4 Результаты определения метрологических характеристик признаются положительными, если приведенная погрешность каждого измерений не превышает ±20 %.

7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 7.1. При проведении поверки работы прибора составляется протокол по форме Приложения 1 (рекомендуемое) или оформляется протокол поверки в произвольной форме.

  • 7.2. Анализатор, удовлетворяющий требованиям настоящей методики, признается годным. Положительные результаты оформляются свидетельством о его поверке установленной формы.

  • 7.3. На анализатор, признанный негодным к эксплуатации, выписывается извещение о непригодности с указанием причин.

  • 7.4. Знак поверки наносится на свидетельство.

Приложение А. Форма протокола поверки (рекомендуемая)

ПРОТОКОЛ ПОВЕРКИ

Анализатор серии 204-V

Заводской номер___________________

Дата выпуска_____________________

Дата поверки______________________

Поверка проводится согласно документу МП 242-2309-2019 «Анализаторы 204. Методи

ка поверки».

Условия поверки:

  • - температура окружающего воздуха,°C

  • -  атмосферное давление, кПа относительная влажность, %

Средства поверки:

Результаты поверки.

Внешний осмотр:

Опробование:

Версия ПО:

Результаты определения метрологических характеристик анализатора:

Диапазон измерений:_______________________________________________

Результаты определения метрологических характеристик

Таблица 1

№ п/п

Аттестованное значение объемной доли компонен-та в ГСО ПГС, приведенное в паспорте, %

Результаты измерений массовой доли компонента в воде, млн'(PPm)

Приведенная погрешность, %

Пределы допускаемой приведенной погрешности, %

№1

№2

№1

№2

1

±20

Погрешность измерения не превышает норматива приведенной погрешности, указанного в описании типа.

Заключение________________________________________________________

Подпись поверителя________________

Дата______________________________

8
