УТВЕРЖДАЮ

,лм»мгл77

П.А.Горбачев

2016 г.

Главный метролог ^сегородский ЦСМ”

Газоанализаторы горючих газов стационарные Searchpoint Optima Plus ХТС

Методика поверки

лист 2 всего листов 9 Настоящая методика поверки распространяется на газоанализаторы горючих газов стационарные Searchpoint Optima Plus ХТС (далее - газоанализаторы) и устанавливает методику их первичной поверки при вводе в эксплуатацию и периодической поверки в процессе эксплуатации.

Интервал между поверками - два года.

Изготовитель: Общество с ограниченной ответственностью «СИСТЕМ СЕНСОР ФАИР ДЕТЕКТОРС» (ООО «СИСТЕМ СЕНСОР ФАИР ДЕТЕКТОРС»)

Примечание: при использовании газоанализаторов в составе измерительных каналов измерительных систем, прошедших испытания в целях утверждения типа средств измерений, поверка производится в соответствии с методикой поверки соответствующей системы, утвержденной в установленном порядке.

1 Операции и средства поверки
  • 1.1 При проведении поверки выполняют операции, указанные в таблице 1.

    1.2 Если при проведении той или иной операции поверки получен отрицательный результат, дальнейшая поверка прекращается.

    2 Средства поверки

    2.1 При проведении поверки применяют средства, указанные в таблице 2.

Таблица 1 - Операции поверки

Наименование операции

Номер пунк-та методики поверки

Проведение операции при

первичной поверке

периодической поверке

1 Внешний осмотр

6.1

да

да

2 Опробование

6.2

да

да

3 Подтверждение соответствия программного обеспечения

6.3

да

да

4 Определение метрологических характеристик газоанализаторов

- определение основной погрешности

6.4

6.4.1

да

да

Примечание - после ремонта, связанного с заменой оптического модуля или его элементов и/или юстировки, датчики подлежат поверке в объеме операций первичной поверки.

Таблица 2 - Средства поверки

Номер пункта методики поверки

Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, метрологические и технические характеристики

6

Термометр ртутный стеклянный лабораторный ТЛ-4, ТУ 25-2021.003-88, ГОСТ 28498-90, диапазон измерений (0-55) °C, цена деления 0,1 °C, погрешность ± 0,2 °C

Барометр-анероид контрольный М-67 ТУ 2504-1797-75, диапазон измерений давления от

610 до 790 мм рт.ст., погрешность ±0,8 мм рт. ст.

Психрометр аспирационный М-34-М, ТУ 52.07-(ГРПИ.405 132.001)-92, диапазон относительной влажности от 10 до 100 % при температуре от 5 до 40 °C

Секундомер СОСпр, ТУ 25-1894.003-90, погрешность ± 0,2 с

Источник питания постоянного тока Б5-48, диапазон напряжения постоянного тока 0-50 В, сила тока 0-2 А

Вольтметр цифровой универсальный В7-65, ТУ РБ 14559587.038, диапазон измерения силы постоянного тока до 2 А; силы переменного тока до 2 А; сопротивления постоянному току 2 ГОм; постоянного напряжения до 1000 В; переменного напряжения до 700 В

6.4

Ручной опросчик SHC-1 (поставляется изготовителем по дополнительному заказу)

Азот особой чистоты сорт 2 по ГОСТ 9293-74 в баллоне под давлением

Рабочий эталон 1-го разряда -генератор газовых смесей

Поверочные газовые смеси (ПГС) -государственные стандартные образцы (ГСО)

Индикатор расхода - ротаметр РМ-А-0,063Г УЗ, ГОСТ 13045-81, верхняя граница диапазона измерений объемного расхода 0,063 м3/ч, кл. точности 4

Редуктор     баллонный     кислородный     одноступенчатый     БКО-50-4

по ТУ 3645-026-00220531-95

Вентиль точной регулировки ВТР-1 (или ВТР-1-М160), диапазон рабочего давления (0-150) кгс/см2, диаметр условного прохода 3 мм

Номер пункта методики поверки

Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, метрологические и технические характеристики

Вентиль трассовый точной регулировки ВТР-4, диапазон рабочего давления (0-

6) кгс/см2, диаметр условного прохода 3 мм

Трубка медицинская поливинилхлоридная (ПВХ) по ТУ6-01-2-120-73, 6^1,5 мм

Колпак подвода газа

  • 2.2  Допускается применение других средств, не приведенных в таблице, но обеспечивающих определение метрологических характеристик газоанализаторов с требуемой точностью.

  • 2.3  Все средства поверки должны иметь действующие свидетельства о поверке, поверочные газовые смеси в баллонах под давлением - действующие паспорта.

3 Требования безопасности
  • 3.1  Содержание вредных компонентов в воздухе рабочей зоны должны соответствовать требованиям ГОСТ 12.1.005-88.

  • 3.2  Должны выполняться требования техники безопасности для защиты персонала от поражения электрическим током согласно классу I ГОСТ 12.2.007.0-75.

  • 3.3  Требования техники безопасности при эксплуатации ПГС в баллонах под давлением должны соответствовать Федеральным нормам и правилам в области промышленной безопасности "Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением", утвержденным приказом Федеральной службы по экологическому, технологическому и атомному надзору от 25.03.2014 г. № 116.

  • 3.4  Помещение должно быть оборудовано приточно-вытяжной вентиляцией.

  • 3.5  К поверке допускаются лица, изучившие эксплуатационную документацию на газоанализаторы и прошедшие необходимый инструктаж.

  • 3.6  Не допускается сбрасывать ПГС в атмосферу рабочих помещений.

4 Условия поверки
  • 4.1 При проведении поверки соблюдают следующие условия: температура окружающей среды, °C относительная влажность окружающей среды, % атмосферное давление, кПа напряжение питания сети, В расход ГСО, если не указано иное, дм3/мин время подачи ГСО, если не указано иное, с частота питания сети, ГЦ

    20±5

    от 30 до 80 от 84 до 106,7 220±10%

    0,5 ±0,1 60

    50±1%

5 Подготовка к поверке
  • 5.1 Перед проведением поверки выполняют следующие подготовительные работы:

  • 1) проверяют комплектность газоанализатора в соответствии с его эксплуатационной документацией (при первичной поверке);

  • 2) подготавливают газоанализатор к работе в соответствии с требованиями эксплуатационной документации;

  • 3) проверяют наличие паспортов и сроки годности ПГС;

  • 4) баллоны с ПГС и поверяемые газоанализаторы выдерживают в помещении, в котором проводят поверку, в течение не менее 24 ч;

  • 5) подготавливают к работе средства поверки в соответствии с требованиями их эксплуатационной документации;

  • 6) собирают схему поверки, рекомендуемая схема соединений приведена на рисунке 1.

лист 5 всего листов 9

6

4

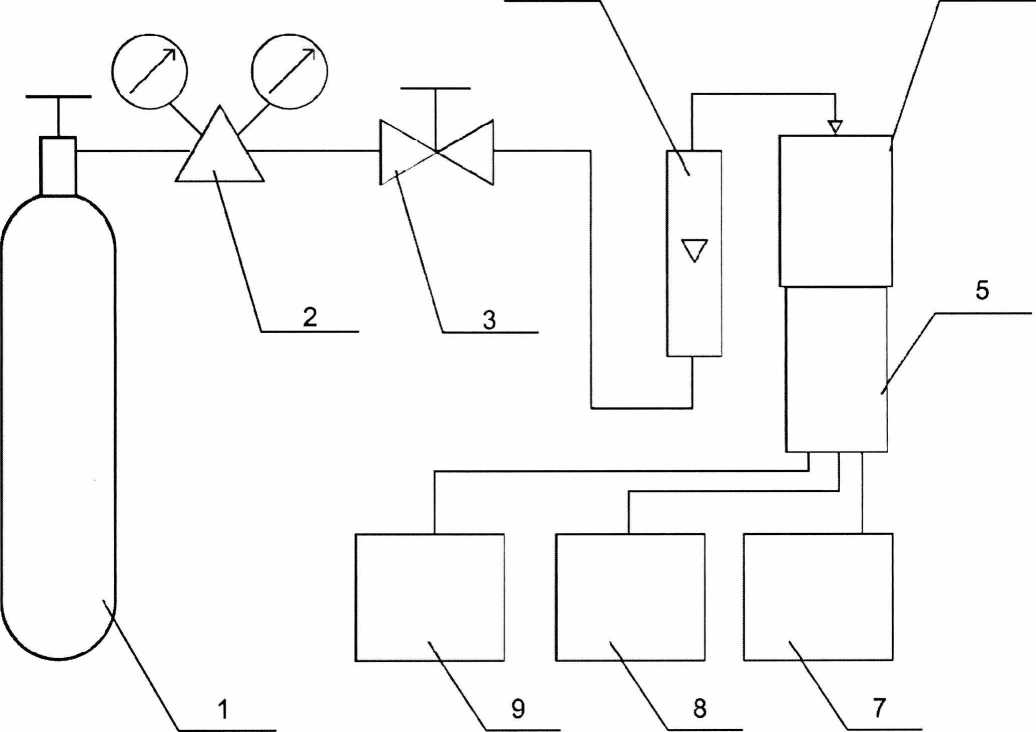

Рисунок 1 - Схема подачи ПГС на газоанализатор при определении основной погрешности

1 - источник ГСО (баллон или генератор); 2 - редуктор; 3 - вентиль точной регулировки;

4 - индикатор расхода (ротаметр); 5 - газоанализатор;

6 - колпак подачи газа; 7 - блок питания; 8 - измерительный прибор (миллиамперметр); 9 - ручной опросчик SHC-1.

6 Проведение поверки
  • 6.1 Внешний осмотр

При внешнем осмотре устанавливают соответствие газоанализаторов следующим требованиям:

наличие маркировки взрывозащиты на корпусе;

отсутствие внешних повреждений, влияющих на работоспособность; исправность органов управления;

маркировка должна быть четкой и соответствовать требованиям эксплуатационной документации;

Газоанализаторы считают выдержавшими внешний осмотр, если они соответствуют указанным выше требованиям.

  • 6.2  Опробование

    • 6.2.1 При опробовании проводится общая проверка функционирования газоанализатора в следующем порядке:

  • - включают электрическое питание поверяемого газоанализатора, примерно в течение 1 мин газоанализатор будет проводить инициализацию и автотестирование;

  • - через 1 мин после включения газоанализатор должен перейти в режим измерений.

  • 6.2.2 Результаты опробования считают положительными, если по окончанию времени прогрева отсутствует информация об отказах и газоанализатор переходит в режим измерений.

  • 6.3  Подтверждение соответствия программного обеспечения

    • 6.3.1 Подтверждение соответствия программного обеспечения проводится визуально при помощи ручного опросчика SHC-1.

Для проверки номера версии встроенного программного обеспечения газоанализатора необходимо:

  • 1) подключить ручной опросчик SHC-1 к газоанализатору согласно указаниям эксплуатационной документации на газоанализатор;

  • 2) перейти в режим "Display", нажать клавишу или "<J", на дисплее будет отображаться идентификационное название программного обеспечения и номер версии.

  • 6.3.2 Результат проверки соответствия программного обеспечения считают положительным, если номер версии, отображающийся на дисплее SHC-1, не ниже указанного в Описании типа (приложение к Свидетельству от утверждении типа).

  • 6.4  Определение метрологических характеристик газоанализатора

    • 6.4.1 Определение основной погрешности

Определение основной погрешности газоанализатора проводят в следующем порядке:

  • 1) С помощью колпака подвода газа подать на вход ПГС (приложение А, в соответствии с определяемым компонентом и диапазоном измерений поверяемого газоанализатора) с расходом (0,5±0,1) дм3 / мин в последовательности:

  • - №№ 1-2-3-2-1-3 при первичной поверке,

  • - №№ 1-2-3 при периодической поверке,

в течение не менее 60 с.

  • 2) Фиксируют установившиеся значения выходного сигнала газоанализатора:

  • - по измерительному прибору, подключенному к аналоговому выходу газоанализатора;

  • - по цифровому выходу газоанализатора с помощью ручного опросчика SHC-1.

  • 4) Значение основной абсолютной погрешности газоанализатора Л;, % НКПР, или объемная доля, % (млн’1), рассчитывают по формуле

Д(= С, - С",                                          (3)

где Ct       - установившиеся показания газоанализатора при подаче i-й ПГС, довзрывоопас-

ная концентрация, % НКПР, или объемная доля, % (млн’1);

С?      - действительное значение содержания определяемого компонента в i-й ПГС, дов-

зрывоопасная концентрация, % НКПР, или объемная доля, % (млн'1).

  • 5) Значение основной относительной погрешности газоанализатора 5,, %, рассчитывают по формуле

8i = ^-100                           (4)

  • 6) Результат определения основной погрешности газоанализатора считают положительным, если основная погрешность газоанализатора во всех точках поверки не превышает пределов, указанных в таблице 3.

Таблица 3

Определяемый компонент

Диапазон измерений

Пределы допускаемой основной погрешности

довзрывоопасных концентраций, %

НКПР 2)

объемной доли, %

абсолютной

относительной

метан (СН4)

От 0 до 100

От 0 до 4,4

± 5 % НКПР (в диапазоне от 0 до 50 % НКПР)

± 10%

(в диапазоне св. 50 до 100 % НКПР)

этан (СгНб)

От 0 до 100

От 0 до 2,5

± 5 % НКПР (в диапазоне от 0 до 50 % НКПР)

± 10 %

(в диапазоне св. 50 до 100 % НКПР)

пропан (СзНв)

От 0 до 100

От 0 до 1,7

± 5 % НКПР (в диапазоне от 0 до 50 % НКПР)

± 10 %

(в диапазоне св. 50 до 100 % НКПР)

н-бутан (С4Н10)

От 0 до 100

От 0 до 1,4

± 5 % НКПР (в диапазоне от 0 до 50 % НКПР)

± 10 %

(в диапазоне св. 50 до 100 %

НКПР)

этилен (С2Н4)

От 0 до 100

От 0 до 2.3

±5 % НКПР (в диапазоне от 0 до 50 % НКПР)

± 10%

(в диапазоне св. 50 до 100%

НКПР)

7 Оформление результатов поверки
  • 7.1  При проведении поверки газоанализаторов составляют протокол результатов поверки, рекомендуемая форма которого приведена в приложении Б.

  • 7.2  Газоанализаторы, удовлетворяющие требованиям настоящей методики, признают годными к эксплуатации.

  • 7.3  Положительные результаты поверки оформляют свидетельством о поверке установленной формы.

  • 7.4  При отрицательных результатах поверки выпуск в обращение и применение газоанализаторов запрещается и выдается извещение о непригодности с указанием причин.

Приложение А

(обязательное)

Технические характеристики газовых смесей, используемых при поверке

Таблица А.1

Определяемый компонент

Диапазон измерений объемной доли определяемого компонента, %

Номинальное значение объемной доли определяемого компонента в ГСО и пределы допускаемого отклонения

Пределы допускаемой погрешности

Номер ГСО по реестру ГСО   или

источник ГСО

ГС № 1

ГС №2

ГС№3

метан

(СН4)

От 0 до 4,4

азот

ГОСТ 9293-

74

(2,072±0,020) % отн.

±5% абсолютная

ГСО 10653-

2015

(4,3±0,014) % отн.

±10%

относительная

этан (СгНб)

От 0 до 2,5

азот

ГОСТ 9293-

74

(1,22±0,024)

% отн.

±5% абсолютная

ГСО 10243-

2013

(2,4±0,04) % отн.

±10%

относительная

пропан (С3Н8)

От 0 до 1,7

азот

ГОСТ 9293-

74

(0,85±0,05)% отн.

±5% абсолютная

ГСО 10654-

2015

(1,7±0,05)% отн.

±10%

относительная

ГСО 10652-

2015

н-бутан (С4Н10)

От 0 до 1,4

азот

ГОСТ 9293-

74

(0,7±0,05)% отн.

±5% абсолютная

ГСО 10245-

2013

(1,3±0,04) % отн.

±10%

относительная

ЕТ-веосия

этилен

2Н4)

От 0 до 2,3

азот

ГОСТ 9293-

74

(1,04±0,03)% отн.

±5% абсолютная

ГСО 10652-

2015

(2,2±0,07)% отн.

±10%

относительная

ГСО 10652-

2015

Приложение Б

ПРОТОКОЛ ПОВЕРКИ

Газоанализатор стационарный Searchpoint Optima Plus ХТС

Зав. №_________________________________________

Дата выпуска__________________________________

Дата поверки____________________________________

Условия поверки:

температура окружающего воздуха_____________°C;

атмосферное давление_______________________кПа;

относительная влажность_____________________%.

РЕЗУЛЬТАТЫ ПОВЕРКИ

  • 1. Результаты внешнего осмотра______________________________

  • 2. Результаты опробования__________________________________

  • 3. Результаты определения погрешности

    Измеряемый компонент

    Диапазон измерения

    Пределы допускаемой погрешности, %

    Значение погрешности, полученное при поверке, %

  • 4. Заключение_____________________________________________

Поверитель_______________________
