Методика поверки «СИСТЕМЫ ИЗМЕРЕНИЙ ДЛИТЕЛЬНОСТИ СОЕДИНЕНИЙ » (5295-015-17717434-2018МП)

УТВЕРЖДАЮ

Генеральный директор

IMS_vl8_Nokia

СОГЛАСОВАНО

Представитель

Networks Оу wyfyuf'—     Е- А' Богданова

2019 г.

кА

• 1 ОПЕРАЦИИ ПОВЕРКИ

• 2 СРЕДСТВА ПОВЕРКИ

• 3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 5 УСЛОВИЯ ПОВЕРКИ

• 6 ПОДГОТОВКА ПРОВЕДЕНИЮ ПОВЕРКИ...

• 7 ПРОВЕДЕНИЕ ПОВЕРКИ

  • 7.1 Опробование

  • 7.2 Определение метрологических характеристик (MX)................................................

• 8 ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ...........

• 9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

ПРИЛОЖЕНИЕ А

Характеристики прибора Сигма

Математический аппарат обработки результатов испытаний......................................... 12

ПРИЛОЖЕНИЕ Б

Таблицы результатов поверки................................................................................................... 17

ПРИЛОЖЕНИЕ В

Описание формата файла тарифной информации

Настоящая методика поверки (МП) устанавливает методы и средства первичной, и периодической поверок системы измерений длительности соединений IMS_vl8_Nokia, версии ПО 18, далее СИДС.

СИДС является виртуальной (функциональной) системой измерений длительности телефонных соединений оборудования с измерительными функциями, входящего в состав оборудования комммутации IMS, версии ПО 18, применяемого в сетях связи на базе протокола IP в качестве устройства контроля, авторизации, управления, тарификации и маршрутизации мультимедийных сессий, производства Nokia Solutions and Networks Оу, Финляндия.

Методика разработана в соответствии с рекомендацией РМГ 51-2002 ГСИ Документы на методики поверки средств измерений. Основные положения.

Объектом метрологического контроля при поверке является система измерений длительности соединений, входящая в состав вышеназванного оборудования.

Цель поверки - определение действительных значений метрологических характеристик (MX) СИДС и предоставление документа о возможности ее эксплуатации.

Поверку СИДС осуществляют один раз в два года метрологические службы, которые аккредитованы в системе Росаккредитации на данные виды работ.

Требования настоящей методики поверки обязательны для метрологических служб юридических лиц независимо от форм собственности.

1 Операции поверки

При проведении поверки должны производиться операции, указанные в таблице 1. Таблица 1

2 Средства поверки

• 2.1 При проведении поверки должны применяться средства измерений, указанные в таблице 2.

Таблица 2

3   Требования к квалификации поверителей

• 3.1  К проведению поверки допускаются лица

аттестованные в качестве поверителей систем измерений длительности соединений;

изучившие эксплуатационную документацию СИДС и рабочих эталонов; имеющие знания в области IP - технологий;

имеющие квалификационную группу по технике безопасности не ниже III.

6 Подготовка проведению поверки

• 6.1 Перед проведением поверки необходимо провести следующие подготовительные работы:

проверить (экран монитора PC) версию программного обеспечения оборудования;

проверить срок действия свидетельства о поверке прибора Сигма; разместить на рабочем столе прибор Сигма;

Подвести к рабочему месту однофазное переменное напряжение 220 В;

собрать схему измерений в соответствии с рисунком 1 и руководством по эксплуатации на прибор Сигма;

откорректировать текущее время прибора Сигма по времени поверяемого оборудования.

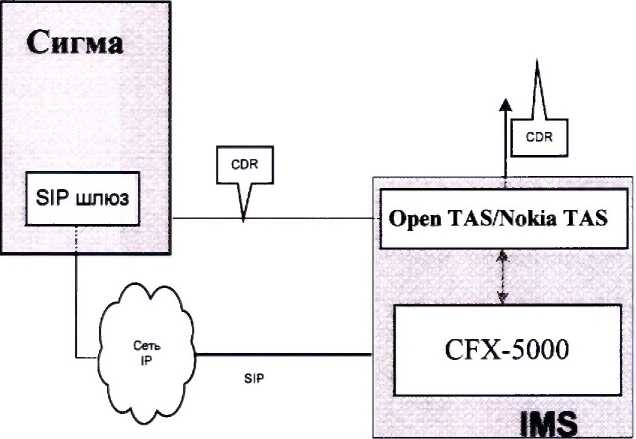

Рисунок 1- Схема поверки

• 7 Проведение поверки

7.1 Опробование

• 7.1.1 Опробование производят по схеме в соответствии с рисунком 1:

- включить питание прибора Сигма, после автоматической инсталляции операционной системы Linux, на рабочем столе появляются пиктограммы: Sigma-IP, Sigma-Taxofon, Sigma-АТС (рисунок 2), ассоциированные с программным обеспечением sigma.exe;

Рисунок 2

СИГМА-АТС

Исходные данные       Испытания          Статистика

Имя испытания '—HKprrtninr;        ~;«jC Создать .

. Сохранить ;

52

*S* У.’ЛММА’?

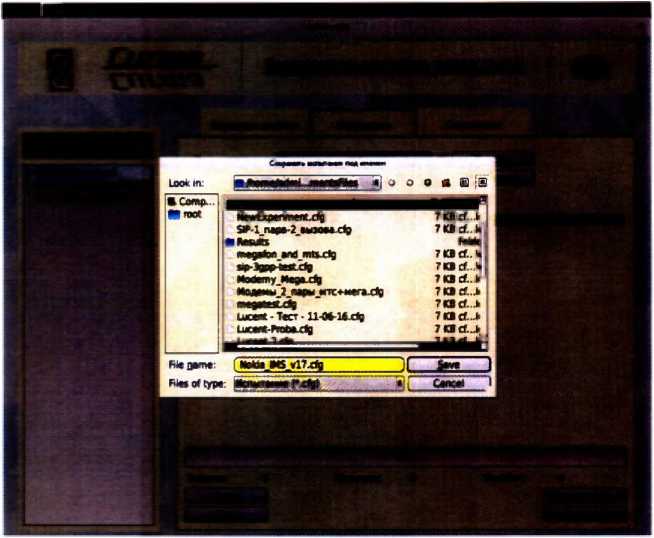

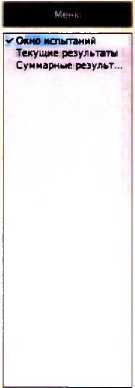

- выбрать имя испытаний или создать новую настройку испытаний, щелкнув по кнопке создать, откроется окно, рисунок 4, в котором можно выбрать ранее созданную настройку или ввести имя в бокс File name, например, имя СИДС и сохранить, нажав на кнопку Save.

Рисунок 4

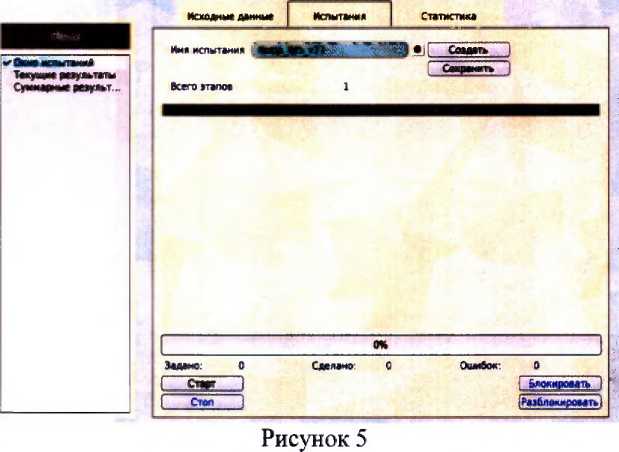

- откроется окно испытаний с сохраненным именем (рисунок 5),

•Я* гтцщн

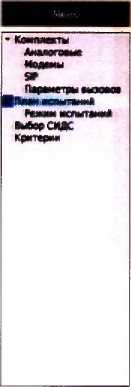

- щелкнуть по вкладке Исходные данные и выбрать опцию Комплекты\81Р (рисунок 6) и в соответствующих боксах ввести собственные и вызываемые телефонные номера, полученные от оператора;

н в 1 Е 2 й 3

Рисунок 6

- щелкнуть вкладку Настроить и для каждого комплекта ввести Имя пользователя (Логин). Пароль и IP Адрес сервера (рисунок 7);

Им« полааомтллл (_

i

е ю Гнем—>       1

ь и (Монт      3

в 12 (ниар       ]

v ¹³ (Номмр        ]

Рисунок 7

е ¹⁶ (номер        ]

Н     Рола

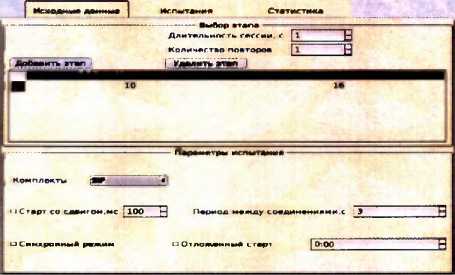

- щелкнуть вкладку План испытаний (рисунок 8) и в диалоговое окно Выбор этапа 1 ввести длительность телефонного соединения и количество соединений на этапе. Дтя опробования создается один этап, а для поверки - 3 этапа в соответствии с таблицей 2.

аи

***    *Г'<ЧЧ.ЛАЭ«-3

Рисунок 8 - Исходные данные/ План испытаний (опробование)

Таблица 2

При необходимости можно сделать дополнительные настройки: Старт со сдвигом и изменить время между сессиями.

Перейти на вкладку Испытания и нажать клавишу Сохранить.

Для старта опробования необходимо нажать на кнопку Старт, прибор Сигма автоматически выполнит программу опробования.

После выполнения программы необходимо запросить у оператора учетный файл и скопировать его в прибор Сигма в папку Sigma-ATC с именем испытания (Nokia_IMS_vl8).

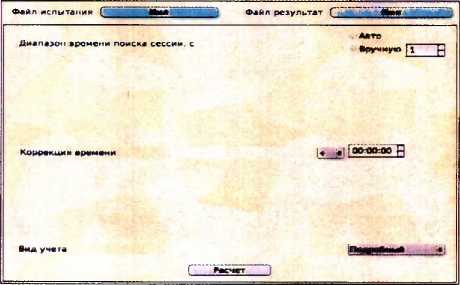

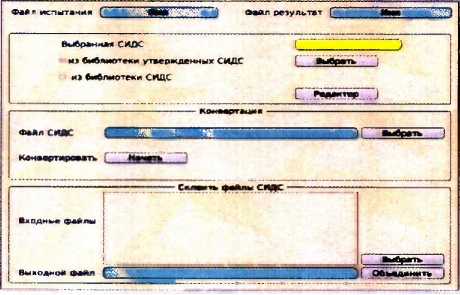

Перейти в меню Статистика/Конвертация и выбрать или создать конвертор, рисунок

9, для автоматического расчета результатов опробования и способ расчета, рисунок 10.

Рисунок 9

Формироаатрунларргалнный

Исяаямые длины»       Испытания         Ст*гмстмка

Рисунок 10

Оценить результаты опробования (успешно, неуспешно):

а) при успешном результате опробования (погрешность СИДС для каждой сессии не превышает ±1 с, конвертация учетного файла успешна) поверка продолжается;

б) при неуспешном результате (погрешность СИДС хотя бы одной сессии превышает ±1 с, или конвертация учетного файла не успешна), поверка прекращается до устранения неисправности.

7.2 Определение метрологических характеристик (MX)

• 7.2.1 Определение MX проводят на репрезентативных выборках комплексным (сквозным) методом, суть которого заключается в многократной подаче на вход испытываемого оборудования сигнала эталонной длительности телефонного соединения, а по средствам отображения информации (дисплей или учетные файлы) определяют длительности каждого соединения, измеренные СИДС, с дальнейшей обработкой и оценкой метрологических характеристик (MX).

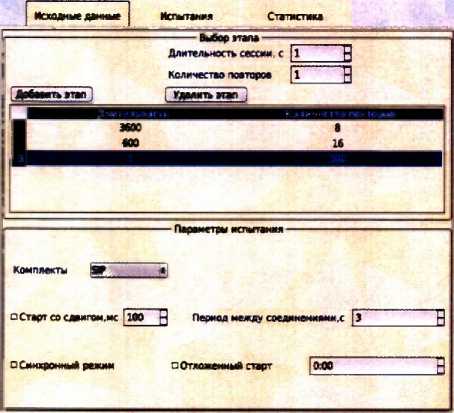

  • 7.2.1.2 Для определения MX создается 3 этапа, рисунок 11, в соответствии с таблицей 2, аналогично пункту 7.1.

    S3 ГИПШ. •s’

    СЖМА-АТС






    Рисунок 11 - Исходные данные/ План испытаний (определение MX)

Процедуру испытаний прибор Сигма выполняет автоматически - формирует необходимое количество телефонных соединений различной длительности одновременно по восьми абонентским каналам.

8 Обработка результатов измерений

• 8.1 Обработка результатов измерений по п. 7.1 и определение MX по п. 7.2 производится полностью автоматически в PC по соответствующей программе.

• 8.3 Результаты поверки СИДС считаются положительными, если для всех соединений погрешность измерения длительности не превышает предельное значение и отсутствуют потери вызовов из-за неправильного определения номера автоабонента или автоответчика.

• 8.4 Результаты поверки СИДС считаются отрицательными, если хотя бы для одного соединения погрешность измерения длительности превышает предельное значение и имеется потеря вызовов из-за неправильного определения номера автоабонента или автоответчика.

• 8.5 При отрицательных результатах поверки СИДС после устранения причин проводится повторная поверка в объеме первичной поверки.

9 Оформление результатов поверки

• 9.1 Если СИДС по результатам поверки признана пригодной к применению, то на нее выдается «Свидетельство о поверке», установленной формы.

• 9.2 Если СИДС по результатам поверки признана непригодной к применению, то «Свидетельство о поверке» аннулируется, выписывается «Извещение о непригодности к применению» установленной формы, и ее эксплуатация запрещается.

• 9.3 Формы «Свидетельство о поверке» и «Извещение о непригодности к применению» оформляются в соответствии с документом «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденном приказом Минпромторга России от 02 июля 2015 г. №1815.

• 9.4 В обоих случаях составляется протокол поверки в произвольной форме и в качестве приложений прикладываются распечатки таблиц результатов поверки.

Формы таблиц приведены в приложении Б.

ПРИЛОЖЕНИЕ А

(справочное)

Характеристики прибора Сигма

Математический аппарат обработки результатов испытаний

А.1 Формирователь - измеритель соединений универсальный СИГМА. Общие сведения.

Формирователь - измеритель соединений универсальный СИГМА предназначен для измерений на сетях связи длительности соединения (сеанса связи) и количества (объема) переданной и (или) принятой информации.

Формирователь - измеритель соединений универсальный СИГМА, далее прибор, представляет собой программно-аппаратную систему, состоящую из блока формирователя-измерителя со встроенным управляющим компьютером и пакета специального программного обеспечения СИГМА, версия 2.0, функционирующего в среде Linux.

Прибор может подключаться к поверяемым объектам по аналоговым абонентским линиям или с использованием технологий: Ethernet, GSM, UMTS, LTE.

В процессе работы прибор обеспечивает выполнение функций:

• - переноса единиц объемов цифровой информации от государственного первичного эталона;

• - формирования временных интервалов;

• - измерения временных интервалов;

• - измерения объемов информации;

• - статистическая обработка многократных измерений объемов информации и временных интервалов.

Конструктивно оборудование выполнено в виде приборного контейнера, содержащего рабочие ТЭЗы.

Основные MX:

• - пределы допускаемой абсолютной погрешности формирования длительности

IP соединений в диапазоне от 1 до 3600 с, с           ±0,25;

• - пределы допускаемой абсолютной погрешности измерения длительности IP соединений в диапазоне от 1 до 3600 с, с                    ±0,25;

• - погрешность переноса эталонных единиц количества (объемов) информации в диапазоне от 1 байта до 1 Гбайт, байт                      0;

• - погрешность измерения количества (объемов) информации, принимаемой в IP соединении, в диапазоне от 1 байта до 1 Гбайт, байт ±1;

• - пределы допускаемой абсолютной погрешности формирования длительности IP

соединений в диапазоне от 1 до 3600 с, с              ±0,25;

• - пределы допускаемой абсолютной погрешности измерения длительности IP соединений в диапазоне от 1 до 3600 с, с                     ±0,25;

• - погрешность переноса эталонных единиц количества (объемов) информации в диапазоне от 1 байта до 1 Гбайт, байт                      0;

• - погрешность измерения количества (объемов) информации, принимаемой в IP соединении, в диапазоне от 1 байта до 1 Гбайт, байт ±1.

А.2 Математический аппарат обработки результатов испытаний

А.2.1 Модель испытаний

Объектом испытаний являются СИ, которые измеряют объем проходящей через них информации, либо длительность осуществляемых соединений или сеансов связи соответственно.

Схема испытания состоит из последовательно осуществляемых опытов, в каждом из которых испытуемое устройство проводит измерение заведомо известного (эталонного) значения длительности или объема информации.

Результатом каждого опыта, то есть наблюдаемым событием, будет погрешность измерения, то есть разность между измеренным и подаваемым на вход эталонным значениями.

Результат считается успешным, если погрешность измерения меньше или равна заданному предельно допустимому значению и неуспешным - в противном случае.

Неуспешным, также, считается измерение, незафиксированное испытуемым устройством.

Обозначим вероятность успешного результата каждого измерения - р, тогда вероятность неуспешного результата q = 1 - р, где р - вероятность появления успешного события, a q - вероятность появления неуспешного события (отказа).

Так как все измерения проводятся в одинаковых условиях - то эти вероятности (р и q) независимы и одинаковы для каждого опыта. Тогда, число успешных результатов S из п проводимых опытов - является случайной величиной, распределенной по биномиальному закону.

P(S < s) = У* ОрМ - p)"-^k,         (1)

где P(S < s) - вероятность того, что число успешных результатов не превысит вели

чины s,

к - текущее значение величины S.

А.2.2 Критерии завершения испытаний

В ходе проведения испытаний требуется проверить, что оцениваемое значение q < Р« при выбранном значении доверительной вероятности Р_дов. Ро - это предельно допустимая вероятность измерений с погрешностью больше заданной.

Вероятность P(S<s) можно рассматривать, как вероятность попадания оцениваемой величины ~q в заданный интервал [0, q], то есть должно выполняться соотношение P(S<s) =

Рдов, или исходя из (1):

Из соотношения (2) находим s. Фактически это означает, что при вероятности отказа (ошибки измерения), равной Ро, с вероятностью Р_дов будут успешными не более s измерений.

Иначе говоря, если в серии из п испытаний число отказов составит не более, чем у = (n - s), то можно утверждать, вероятность неправильной работы контролируемой системы измерений - меньше предельно - допустимой. Обозначим это значение у_в.

Аналогично, из соотношения (3), можно определить значение s и, соответственно, у - (п - s), при котором вероятность неправильной работы контролируемой системы измерений окажется больше предельно - допустимой. Обозначим его у_в.

Таким образом, в процессе проведения испытаний, в соответствующие моменты времени, проводится анализ зафиксированного количества ошибок (отказов) у на соответствие границам у_н и у_в, определенным, в соответствие с (2) и (3) Примеры расчета при разных значениях допустимой вероятности отказа (ошибки измерения) приведены в таблицах А1 и А2.

Если у < у_н, то испытания закончены, результат УСПЕШНО;

Если у > у_в, то испытания закончены, результат НЕУСПЕШНО;

Если у_н < у < у_в, то испытания следует продолжать, ДАННЫХ НЕДОСТАТОЧНО.

А.2.3 Точечные и интервальные оценки погрешности

Пусть А - измеряемая величина, тогда оцениваемую нами погрешность обозначим Xj.

Погрешность измерений - случайная величина, значения этой величины можно вычислить для каждого измерения, как разность между значением, измеренным контролируемым оборудованием и истинным (эталонным) значением формируемым прибором Xj = Аизм, - Аэт,.

Таким образом, имеем набор значений погрешности измерений от xi до х_п.

Погрешность измерений является случайной величиной. На практике, полагают, что эта случайная величина имеет нормальное распределение. Это обусловлено тем, что погрешности измерений складываются из большого числа небольших возмущений, ни одно из которых не является преобладающим. Согласно же центральной предельной теореме сумма бесконечно большого числа взаимно независимых бесконечно малых случайных величин с любыми распределениями имеет нормальное распределение.

Реально, даже воздействие ограниченного числа возмущений, приводит к нормальному распределению результатов измерений и их погрешностей.

А.2.4 Систематическая составляющая погрешности

При многократных измерениях эффективной оценкой математического ожидания для группы из я наблюдений является среднее арифметическое х:

*=-Z“=l*i                    (4)

ft

Формула (4) - определяет систематическую составляющую погрешности.

А.2.5 Среднеквадратическое отклонение СКО систематической погрешности

Оценка дисперсии будет выражаться:

°~=

Тогда среднеквадратическое отклонение от этого среднего в определяется, как квадратный корень из выражения (5):

а =

ул(п—1)

А.2.6 Доверительный интервал систематической составляющей погрешности

95% - ный доверительный интервал для оцениваемой погрешности задается как:

х = х±1,96(7

А.2.7 Доверительный интервал для дисперсии

Величина D - представляет сумму случайных величин и в нашем случае можно

утверждать, что величина D распределена по нормальному закону.

Тогда:

D[S] = -M*                      (8)

а среднеквадратическое отклонение а д будет равно:

95% - ный доверительный интервал для дисперсии D будет определяться:

D = 5 + 1,96 a_Bi                           (10)

Таким образом, 95% - ный доверительный интервал для СКО систематической погрешности будет ограничен интервалом (-\/Б — 1,96 ад, + 1,96 <7д).

А.2.8 Доверительный интервал суммарной погрешности

Доверительный интервал, в котором находится значение суммарной погрешности задается формулой:

Atmin < -^сум < At_max.                         (11)

ИЛИ

min < Хсум ** АV шах.                      (12)

Min и max - это минимальное и максимальное значения погрешности измерения длительности сессии или объема переданного файла, в зависимости от вида испытаний.

А.2.9 Оценка вероятности неправильной работы контролируемого оборудования

Оценка вероятности неправильной работы контролируемого оборудования производится исходя из зафиксированных на конец испытаний значений п (общее число проводимых опытов) и у (количество отказов) по формулам (2) и (3).

Вероятность отказа Р_отк будет принадлежать диапазону:

Р_Н<Ротк<Рв,                           (13)

где Р_н и Р_в соответственно нижняя и верхняя границы вероятности отказа.

Эти границы, в свою очередь, могут быть найдены из уравнений (14) и (15) при внесении в них соответствующих значений п и у и Рдов = 0,95.

О(1-Р.)*^:Р,"“^к = РдОВ;      (14)

-О

В таблицах AJ и А2 представлены число необходимых испытаний для вероятности ошибок Р_о =0,01 и Р_о = 0,0001.

Таблица А1 - Вероятность ошибки Ро= 0,01

Таблица А2 - Вероятность ошибки Ро = 0,0001

ПРИЛОЖЕНИЕ Б (справочное)

Таблицы результатов поверки

Таблица Б1 - Итоговые результаты

Таблица Б2 - Погрешность

Таблица БЗ - Доверительные интервалы

ПРИЛОЖЕНИЕ В

(справочное)

Описание формата файла тарифной информации

Наименование шаблона конвертора - Nokia_IMS_vl8.cfg

Для того, чтобы файл подробного учета, полученный от Системы измерений длительности соединений, был корректно импортирован ПО прибора СИГМА необходимо определить и описать его структуру.

Данные подробного учета, полученные от оборудования IMS, представляют собой набор текстовых файлов.

Для использования их необходимо объединить в один файл, при помощи программных средств ПО СИГМА, открыть окно: СТАТИСТИКА/Конвертация/Склеить файлы СИДС.

Полученный суммарный файл имеет текстовый формат и тегированную структуру.

Каждому соединению в учетном файле соответствует блок текстовых строк, называемый запись и начинающийся набором символов Block.

ПО прибора СИГМА импортирует четыре поля из каждой записи файла учета:

• • Номер вызывающего абонента занимает первые 11 знаков в поле MTC calling^number;

• • Номер вызываемого абонента занимает первые 11 знаков в поле MTC called number;

• • Дата и время начала соединения содержатся в поле MTC_charging_start_time, в формате ГОД-МЕС-ДЕНЬ ЧАС:МИН:СЕК;

• • Продолжительность соединения, в секундах содержатся в поле MTC_term_mcz_duration,

в формате d:CEK.

Полученный после конвертации файл, имеет расширение csv и может быть открыт для финальной обработки в программе Exel.

Каждая строка содержит информацию об одном соединении.

Поскольку полученный файл содержит записи не только о тех соединениях, которые были реализованы с прибора СИГМА, но и о соединениях, устанавливаемых другими абонентами, то на первом этапе, следует провести фильтрацию, оставив только строки, в которых содержится записи о соединениях, инициированных прибором СИГМА. Это осуществляется встроенными средствами программы Exel, применяя аппарат текстовых фильтров к столбцам, содержащим номера вызывающих и вызываемых абонентов.

Дополнительно также следует модифицировать столбцы, содержащие номера вызывающего и вызываемого абонентов, обеспечив представление абонентских номеров в формате: +7 ХХХХХХХХХХ. Это обеспечивается опцией "замена", имеющейся в ПО Exel.

Значения столбца "Duration" выражены в секундах, поэтому следует каждое значение этого столбца умножить на 1 000, чтобы эти значения были выражены в миллисекундах.

Полученный файл сохранить в формате csv и скопировать в прибор СИГМА в каталог: home/administrator/sotsbi/sigmaats/SIPD.

Пример представления файла учета представлен на рисунке В1.

Л

*/

Объединить и прыестггь в центре

Рисунок В1

Пример записи в учетном файле:

Первая строка приведенного файла интерпретируется ПО прибора СИГМА следующим образом: абонент с номером +79104928841 инициировал телефонное соединение с абонентом +79160408238, дата и время начала которого зафиксирована в файле, как 27 декабря 2018 г. 11 ч, 32 мин 05.000 с, а продолжительность соединения - 3000 миллисекунд.

Лист регистрации изменений
