ФЕДЕРАЛЬНОЕ АГЕНТСТВО Г1О ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ «ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И ИСПЫТАНИЙ В Г. МОСКВЕ» (ФБУ «РОСТЕСТ - МОСКВА»)

УТВЕРЖДАЮ

Заместитель генерального директора

X » »

А.Д. Меньшиков

«27» апреля 2018 г.

«Ростест^Москва»

Государственная система обеспечения единства измерений

АНАЛИЗАТОРЫ ИНКУБАТОРОВ INCU II

Методика поверки

РТ-МП-4663-442-2018 г. Москва

2018 г.

1 Введение

Настоящая методика распространяется на анализаторы инкубаторов INCU II и устанавливает методику и последовательность проведения первичной и периодических поверок.

Анализаторы инкубатора INCU II (далее по тексту - INCU II) предназначены для измерений температуры, относительной влажности, скорости воздушного потока и уровня звука детских инкубаторов, транспортировочных инкубаторов и инфракрасных обогревателей.

Интервал между поверками - 1 год.

2 Операции поверки

При проведении первичной и периодической поверки выполняют операции, указанные в таблице 1.

Таблица 1 - Операции поверки

Наименование операции

Номер пункта МП

Проведение операции при

первичной поверке

периодической поверке

1 Внешний осмотр

6.1

Да

Да

2 Опробование, проверка версии встроенного программного обеспечения (ПО)

6.2

Да

Да

3 Определение погрешности измерений температуры

6.3

Да

Да

4 Определение погрешности измерений относительной влажности

6.4

Да

Да

5 Определение погрешности измерений скорости воздушного потока

6.5

Да

Да

6 Определение погрешности измерений уровня звука

6.6

Да

Да

3 Средства поверки

При проведении поверки применяют средства измерений, указанные в таблице 2. Таблица 2 - Средства поверки

Номер пункта методики поверки

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки, обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

6.3

Термостат переливной ТПП-1.0, диапазон от -35 до +300 °C, нестабильность поддержания температуры не более ±0,01 °C

Термометры сопротивления 3 разряда по ГОСТ 8.558-2009 в диапазоне от -5 до +60 °C

Камера климатическая «MHU-225CNSA», диапазон температур от -70 до +150 °C, AtBocnp = ±о,3 °C, AtHep = ±0,5 °C

Измеритель температуры многоканальный прецизионный МИТ 8, At =±(0,0035+10'5-t) °C

6.4

Генератор влажного воздуха HygroGen 2, диапазон воспроизведения относительной влажности от 0 до 100 %, пределы допускаемой абсолютной погрешности ±0,5 % (в диапазоне от 5 до 95 %), ±1 % (в остальном диапазоне)

6.5

Установка аэродинамическая ЭМС-0,05/60-400, диапазон измерений от 0,05 до 60 м/с, ПГ ±(0,0006+0,0 IV) м/с

6.6

Усилитель измерительный Nexus мод. 2692, частотный диапазон от 0,1 до 200000 Гц, динамический диапазон 120 дБ

Генератор сигналов сложной формы со сверхнизким уровнем искажений DS-360, диапазон частот от 0,01 до 200000Гц

Мультиметр цифровой FLUKE 8846А, диапазоны от 5 Гц до 50 кГц и от 0,001 мВ до 750 В

Капсюль микрофонный измерительный конденсаторный 4145 с предусилителем 2669, диапазон частот от 20 до 20000 Гц

Камера малого объема

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого средства измерений с требуемой точностью.

4 Требования безопасности

При проведении поверки необходимо соблюдать:

  • - требования безопасности, которые предусматривают «Правила технической эксплуатации электроустановок потребителей», «Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок» ПОТ РМ-016-2001;

  • -  указания по технике безопасности, приведенные в эксплуатационной документации на эталонные средства измерений;

  • - указания по технике безопасности, приведенные в руководстве по эксплуатации INCU II.

К проведению поверки допускаются лица, ознакомленные с руководством по эксплуатации INCU II и прошедшие инструктаж по технике безопасности.

5 Условия поверки и подготовка к ней

При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха, °C                        от +15 до +25;

  • - относительная влажность окружающего воздуха, %             не более 80.

6 Проведение поверки
  • 6.1 Внешний осмотр

При внешнем осмотре проверяется:

  • - соответствие внешнего вида и маркировки INCU II его документации и составу;

  • - отсутствие внешних повреждений компонентов, входящих в состав INCU II, которые могут повлиять на его метрологические характеристики.

INCU II, не отвечающие перечисленным выше требованиям, дальнейшей поверке не подлежат.

  • 6.2 Опробование, проверка версии встроенного программного обеспечения

Подготовить поверяемый INCU II к работе в соответствии с руководством по эксплуатации.

Включить INCU II.

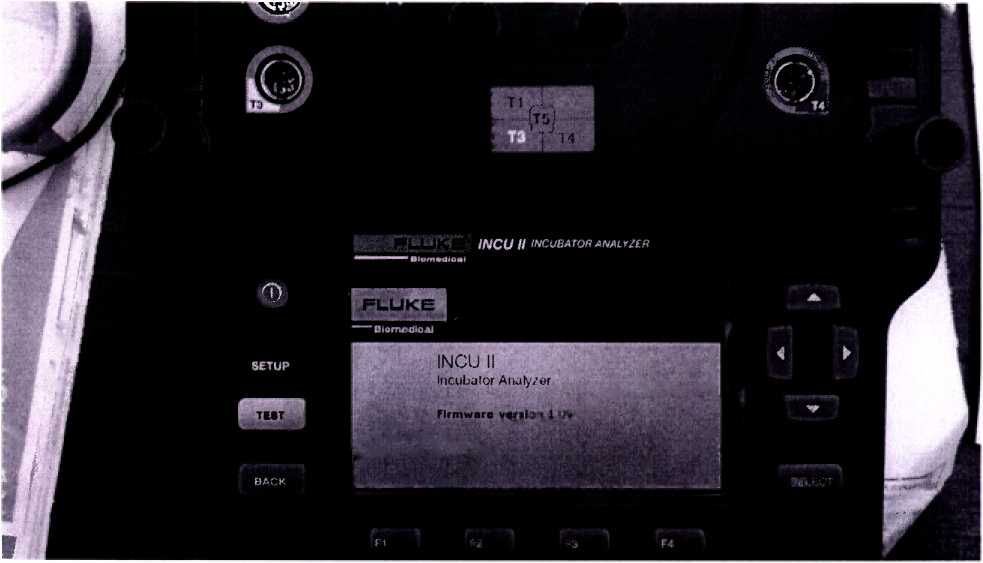

В процессе включения на экране прибора высвечивается наименование и версия программного обеспечения (рисунок 1).

Рисунок 1 - Идентификационные данные программного обеспечения

Результат проверки считать положительным, если версия ПО не ниже 1.09. При отрицательном результате дальнейшую поверку не проводят.

Далее прибор выходит в режим «Меню». Нажатием на кнопки управления (см. Руководство по эксплуатации) убедиться в работоспособности INCUII.

  • 6.3 Определение погрешности измерений температуры

    • 6.3.1 Определение погрешности измерений температуры датчиками в виде щупов Значение погрешности определить в точках 0, плюс 50 °C.

Поместить датчики INCU II в термостат ТПП-1. Задать в термостате необходимую температуру.

После выхода термостата на заданный режим и установления стабильного состояния, считать показания с экрана INCU II (tU3M).

Температуру в термостате контролировать эталонным термометром

Вычислить погрешность измерений по формуле 1.

At 1изм ~ ^эт, С                         (1)

Результат считается положительным, если абсолютная погрешность измерений температуры в каждой точке не превышает ±0,05 °C.

  • 6.3.2 Определение погрешности измерений температуры датчиками в виде черных дисков

Значение погрешности определить в точках 0 и плюс 49,9 °C.

Поместить датчики INCU II вместе с эталонным термометром в климатическую камеру и провести их местное термостатирование. Задать в камере необходимую температуру.

После выхода камеры на заданный режим и установления стабильного состояния, считать показания с экрана INCU II (tu3M).

Температуру в камере возле датчиков контролировать эталонным термометром

Вычислить погрешность измерений по формуле 1.

Результат считается положительным, если абсолютная погрешность измерений температуры в каждой точке не превышает ±0,2 °C.

  • 6.3.3 Определение погрешности измерений температуры термопарой Значение погрешности определить в точках минус 5, плюс 60 °C. Операции аналогичны п.6.3.1.

Результат считается положительным, если абсолютная погрешность измерений температуры в каждой точке не превышает ±2,0 °C.

  • 6.4 Определение погрешности измерений относительной влажности

Поместить датчик влажности INCU II в рабочую камеру генератора влажного газа «HygroGen 2».

Задать в камере температуру (23±1) °C и последовательно установить следующие значения относительной влажности (^э):

Ф1 = (6±1) %; Ч>2 = (15± 1) %;

Ф2 = (30± 1) %;

Фз = (50± 1) %; ф4 = (70±1) %; ф5 = (94±1)%.

Время выдержки датчиков INCU II при каждом значении относительной влажности не менее 20 мин. Считать показания с экрана INCU II (<ризм)-

Абсолютную погрешность измерений относительной влажности Д(р в каждой контрольной точке рассчитать по формуле:

(2)

Результат считается положительным, если абсолютная погрешность измерений относительной влажности не превышает ±3 %.

  • 6.5 Определение погрешности измерений скорости воздушного потока

Датчик скорости INCU II установить в аэродинамической измерительной установке (далее - АИУ) и последовательно создать воздушные потоки, имеющие скорости близкие к значениям 0,2; 0,6; 1,0; 1,5; 2,0 м/с. Зафиксировать показания эталонной АИУ (Иэ) и INCU II (VU3M).

Вычислить абсолютную погрешность измерений скорости воздушного потока AV по формуле (1)

AV=VU3M-V3, м/с

(3)

Результат считается положительным, если абсолютная погрешность измерений скорости воздушного потока не превышает ±(0,1±0,1-УПОТока)-

  • 6.6 Определение погрешности измерений уровня звука

6.6.1 Определение частотного диапазона и погрешности канала измерений уровня звука (далее - УЗ) проводится с использованием камеры малого объема (далее - КМО) с капсюлем микрофонным 4145 в следующей последовательности:

- собрать схему в соответствии с рисунком 1.

Генератор

и

КМО

о

Усилитель

Мультиметр

о

INCU II

Рисунок 1 - Схема подключения

  • - установить на усилителе измерительном (далее - усилитель) чувствительность капсюля микрофонного 4145 при коэффициенте усиления 100 мВ/Па;

  • - поместить микрофонный датчик INCU II и микрофон 4145 в КМО;

  • - установить на генераторе сигналов сложной формы со сверхнизким уровнем искажений (далее - генератор) значение частоты равное 1000 Гц и значение амплитуды, при котором показания цифрового мультиметра (далее - мультиметр) установятся на значении 100 мВ, что соответствует уровню звукового давления 94 дБ внутри КМО;

  • - наблюдать измеренное значение уровня звука на экране INCU II;

  • - полученные результаты записать в таблицу 3;

  • - повторить описанный алгоритм измерений на частотах октавного ряда, в диапазоне от 31,5 до 8000 Гц согласно таблице 3.

Таблица 3 - Частотная характеристика канала измерений УЗ INCU II

Частота сигнала, Изад, ГЦ

Заданный уровень звука с учетом частотной характеристики «А», Ьзад, дБ

Показания INCU II, ГиЗМ! дБ

Действительное отклонение, АЬ,дБ

Допускаемое отклонение показаний шумомера 2 класса по ГОСТ Р 53188.1-2008 (МЭК 61672-1:2002), ЛЬдоп, дБ

31,5

54,6

±3,0

63,0

67,8

±2,0

125,0

77,9

±1,5

250,0

85,4

±1,5

500,0

90,8

±1,5

1000,0

94,0

±1,5

2000,0

95,2

±2,0

4000,0

95,0

±3,0

8000,0

92,9

±5,0

Результат считается положительным, если действительные отклонения измеренного уровня звука не превышают предельно допустимые по ГОСТ Р 53188.1-2008 (МЭК 61672-1:2002) и указанные в таблице 3.

6.6.2 Для определения амплитудного диапазона и погрешности измерений канала уровня звука необходимо:

  • - осуществить подключение в соответствии с п. 6.6.1;

  • - установить на генераторе значение частоты равное 1000 Гц и значение амплитуды, при котором показания мультиметра установятся на значении 100 мВ, что соответствует уровню звука 94 дБ внутри КМО;

  • - включить на мультиметре режим измерений в относительных единицах «dB»;

  • - изменять амплитуду выходного сигнала до показаний мультиметра +6дБ, что соответствует уровню 100 дБ внутри КМО;

  • - считать результаты измерений с экрана INCU II, полученные результаты записать в таблицу 4;

  • - повторить описанный алгоритм измерений для показаний мультиметра согласно таблице 4.

    Таблица 4 - Амплитудная характеристика канала измерения УЗ IT

    [CU II

    Заданный уровень звука, Ьзад, дБ

    Показания мультиметра,

    Гмульт, дБ

    Показания INCU II, Ьизм, дБ

    Погрешность измерений, ДЬ,дБ

    100,0

    + 6,0

    94,0

    0

    90,0

    1       4,0

    80,0

    -14,0

    70,0

    -24,0

    60,0

    -34,0

    50,0

    44,0

    40,0

    -54,0

    30,0

    -64,0

Вычислить значение абсолютной погрешности по формуле 2 и занести в соответствующие графы таблицы 3.

(4)

Результат считается положительным, если погрешность измерений уровня звука не превышает ±5 дБ во всем диапазоне амплитуд.

7 Оформление результатов поверки

INCU II, прошедший поверку с положительным результатом, признается годным и допускается к применению.

Результаты поверки удостоверяются свидетельством о поверке согласно действующим нормативным правовым документам. Свидетельство о поверке заверяется подписью поверителя и знаком поверки.

В случае отрицательных результатов поверки, оформляется извещение о непригодности с указанием причин.

Р.А. Горбунов

Д.А. Подобрянский

Начальник лаборатории №442

Главный специалист по метрологии лаборатории №442
