Счетчики электрической энергии статические трехфазные АТЛАС 3

Наименование

59703777-422860-930МП

Обозначение документа

ООО "ИЦРМ"

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



Ине. Ns пойл. I Пойп. и дата I Взам. ине. № I Ине. Ыя йубл. I Пойп. и дата I             I                Спрае. №           I             Паре, примен.

УТВЕРЖДАЮ

директор «ИЦРМ»

С. Казаков

Счетчики электрической энергии статические трехфазные «АТЛАС 3»

Методика поверки

59703777-422860-930МП г. Видное

2017 г.

СОДЕРЖАНИЕ

Раздел

Страницы

Приложение А

Приложение Б

Приложение В

ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

59703777-422860-930МП

Иэм

Лист

№ докум.

Подл.

Дата

to

1

Разраб.

Поп! ll£3UlSf\0

Счетчики электрической энергии статические трехфазные «АТЛАС 3» Методика поверки

Лит. | С. 1 Страниц

Пров.

Хаппамов

1    ?  1-----?Р

ООО «СИСТЕЛ»

Н. контр.

Утв.

И/ППУНПЯ

1 ВВОДНАЯ ЧАСТЬ
  • 1.1 Настоящая методика поверки распространяется на счетчики электрической энергии статические трехфазные «АТЛАС 3» (далее - счетчики), и устанавливает методы, а также средства их первичной и периодической поверок.

  • 1.2 Интервал между поверками 16 лет.

  • 1.3 Основные метрологические характеристики приведены в таблице 1.

Инв. Ns подл. I Поди. и дата | Взам. пив. Ns | Ине. Ns дубл. | Подл, и дата

Таблица 1

Наименование характеристики

Значение

Класс точности:

  • - при измерении активной электрической энергии (ГОСТ 31819.22-2012, ГОСТ 31819.21-2012)

  • - при измерении реактивной электрической энергии (ГОСТ 31819.23-2012)

0,5S;l

1;2

Номинальное значение фазного напряжения, В

230(220)

Базовый/номинальный ток, А

5(Ю)

Максимальный ток, А

50 (80 или 100)

Номинальное значение частоты сети, Гц

50±0,5

Диапазон измерений активной электрической мощности, Вт: - при трансформаторном типе включения

от 0,85’£7номДО 1,Г[/ном,

ОТ 0,05 /ном до 1,5’7ном, -1< COS(p <, +1

- при непосредственном типе включения

от 0,85-(7ном до 1,1*£7ном, от 0,17б до 10-Тб,

-1< COS(p < +1

Пределы допускаемой относительной погрешности измерений активной электрической мощности, %:

  • - для счетчиков класса точности 0,5 S

  • - для счетчиков класса точности 1

±0,5

±1,0

Диапазон измерений реактивной электрической мощности, вар: - при трансформаторном типе включения

от 0,85‘[/ном до 1,1-t/ном, от 0,05 Люм до 1,5'Люм,

-1< COS(p < +1

- при непосредственном типе включения

ОТ 0,85-(7ном ДО 1,1*С/ном, от 0,1 Тб до 10-7б, -1< COS(fl < +1

Пределы допускаемой относительной погрешности измерений реактивной электрической мощности, %:

  • - для счетчиков класса точности 1

  • - для счетчиков класса точности 2

±1,0

±2,0

Диапазон измерений напряжения переменного тока, В

0,85’t/ном ДО 1, Г t/ном

Пределы допускаемой относительной погрешности измерений напряжения переменного тока, %

±1,0

Диапазон измерений силы переменного тока, А:

  • - при трансформаторном типе включения

  • - при непосредственном типе включения

ОТ 0,05’/ном ДО 1,5’/ном от 0,02 7б до 107б

59703777-422860-930МП

с.

3

Иэм.

Лист

№ докум.

Подп.

Окончание таблицы 1

Наименование характеристики

Значение

Пределы допускаемой относительной погрешности измерений

+1 0

силы переменного тока, %

XI,и

Диапазон измерений частоты переменного тока, Гц

от 45 до 55

Пределы допускаемой относительной погрешности измерений

+0 S

частоты переменного тока, %

Пределы допускаемой основной абсолютной погрешности хода

+0 д

часов реального времени, с/сутки

Стартовый ток, А, не менее:

- для счётчиков класса точности 0,5S по ГОСТ 31819.22-2012

0,001 '/ном

- для счётчиков класса точности 1 по ГОСТ 31819.21-2012 и

ГОСТ 31819.23-2012 (непосредственного включения)

0,004-76

- для счётчиков класса точности 1 по ГОСТ 31819.21-2012 и

ГОСТ 31819.23-2012 (трансформаторного включения)

0,0027ном

- для счетчиков класса точности 2 по ГОСТ 31819.23-2012

(непосредственного включения)

0,005 7б

- для счетчиков класса точности 2 по ГОСТ 31819.23-2012

(трансформаторного включения)

U,003 ’/ном

Нормальные условия измерений:

- температура окружающего воздуха, °C

от+18 до +22

- относительная влажность воздуха, %

от 30 до 80

- атмосферное давление, кПа

от 84 до 106

2 ОПЕРАЦИИ ПОВЕРКИ

  • 2.1 При проведении поверки выполняют операции, указанные в таблице 2.

Таблица 2

№ пп

Наименование операции

Пункты методических указаний

Обязательность выполнения операций при поверке

первичной

периодической

1.

Внешний осмотр

8.1

Да

Да

2.

Проверка электрической прочности изоляции напряжением переменного тока

8.2

Да1

Да2

3.

Опробование и подтверждение соответствия программного обеспечения

8.3

Да

Да

4.

Проверка отсутствия самохода

8.4

Да

Да

5.

Определение метрологических характеристик

8.5

Да

Да

59703777-422860-930МП

с.

4

Мзм.

Лист

№докум.

Поди.

Примечания:

По этим пунктам операции допускается проводить в рамках приемо-сдаточных испытаний. В этом случае повторные испытания не проводятся.

2) При отсутствии повреждений корпуса и пломб при периодической поверке не проводится.

  • 2.2 Последовательность проведения операций поверки обязательна.

  • 2.3 При получении отрицательного результата в процессе выполнения любой из операций поверки счетчик бракуют и его поверку прекращают.

3 СРЕДСТВА ПОВЕРКИ
  • 3.1 При проведении поверки рекомендуется применять средства поверки, приведённые в таблице 3.

  • 3.2 Применяемые средства поверки должны быть исправны, средства измерений поверены и иметь действующие документы о поверке. Испытательное оборудование должно быть аттестовано.

  • 3.3 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых средств измерений с требуемой точностью.

    Инв. Ns падл. | Подп. и дата | Взам. инв. Ns | Инв. Ns дубл. | Подп. и дата

    Таблица 3

    Наименование средства поверки

    Номер пункта Методики

    Рекомендуемый тип средства поверки и его регистрационный номер в Федеральном информационном фонде или метрологические характеристики

    1

    2

    3

    4

    Основные средства поверки

    1

    Установка для поверки электросчетчиков

    8.3, 8.4,

    8.5

    Установка для поверки электросчетчиков МТБ, per. № 17750-08

    2

    Секундомер

    8.5

    Секундомер механический СОПпр, per. №11519-01

    3

    Радиочасы

    8.5

    Радиочасы МИР РЧ-01, per. № 27008-04

    Вспомогательные средства поверки (оборудование)

    4

    Установка универсальная пробойная

    8.2

    Установка универсальная пробойная УПУ-10М (мощность не менее 1 кВт, частота 50 Гц, погрешность установки напряжения ±5 %

    5

    Т ермогигрометр

    8.1 -8.5

    Термогигрометр электронный «CENTER» модель 313, per. № 22129-09

    6

    Барометр-анероид метеорологический

    8.1 -8.5

    Барометр-анероид метеорологический

    БАММ-1, per. № 5738-76

    7

    Частотомер

    8.4

    Частотомер элекронно-счетный 43-85/5, per. № 56478-14

    Компьютер и принадлежности к компьютеру

    8

    Персональный компьютер

    8.3, 8.5

    Персональный компьютер IBM с программным обеспечением «ПСИХ»

    Примечание:

    Допускается использование вновь разработанных или находящихся в применении средств измерений, прошедших метрологическую аттестацию в органах государственной метрологической службы и удовлетворяющих по метрологическим характеристикам требованиям настоящей методики.

    Изм.

    Пист

    № докум.

    Подп.

    59703777-422860-930МП

    с.

  • 3.4 Эталоны должны обеспечивать определение действительного значения энергии с погрешностью, не превышающей !4 предела допустимой погрешности поверяемого счетчика.

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 4.1 К проведению поверки допускают лица, имеющие документ о повышении квалификации в области поверки средств измерений электрических величин.

  • 4.2 Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право работы в электроустановках с напряжением до 1 000 В с квалификационной группой по электробезопасности не ниже III.

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 5.1 При проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.3.019-80.

  • 5.2 Во избежание несчастного случая и для предупреждения повреждения поверяемого счетчика необходимо обеспечить выполнение следующих требований:

  • - подсоединение счетчика и оборудования к сети должно производиться с помощью кабеля или адаптера и сетевых кабелей, предназначенных для данного оборудования;

  • - заземление должно производиться посредством заземляющего провода или сетевого адаптера, предназначенного для данного оборудования;

  • - присоединения поверяемого счетчика и оборудования следует выполнять при отключенных входах и выходах (отсутствии напряжения на разъемах);

  • - запрещается работать с оборудованием при снятых крышках или панелях;

  • - запрещается работать с поверяемым счетчиком в условиях температуры и влажности, выходящих за допустимые значения, а также при наличии в воздухе взрывоопасных веществ;

  • - запрещается работать с поверяемым счетчиком в случае обнаружения его повреждения.

  • 5.3 Подключение и отключение счетчиков можно производить только после их обесточивания.

  • 5.4 Поверку проводить с закрытым кожухом.

6 УСЛОВИЯ ПОВЕРКИ
  • 6.1 При проведении поверки должны соблюдаться нормальные условия: Температура окружающего воздуха, °C Относительная влажность воздуха, % Атмосферное давление, кПа (мм.рт.ст.) Внешнее магнитное поле Частота, Гц

    20±2

    от 30 до 80

    от 84 до 106 (от 630 до 795)

    Отсутствует

    50 ±0,5

    Синусоидальная с коэффициентом

    несинусоидальности не более 5 %

Форма кривой тока и напряжения

Отклонение значения фазного или линейного напряжения от среднего

±1

С.

Изм.

Лист

№ докум.

Подп.

59703777-422860-9ЗОМП

Ине. Ns подл. | Поди, и дата | Взаи. ине. Ns | Им. Ns дубл. | Подл, и дата

значения, %

Отклонение значения силы тока в каждой

из фаз от среднего значения, %

7 ПОДГОТОВКА К ПОВЕРКЕ
  • 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

  • - изучить эксплуатационные документы на поверяемые счетчики, а также руководства по эксплуатации на применяемые средства поверки;

  • - выдержать счетчики в условиях окружающей среды, указанных в п. 6.1 не менее 12 ч, если они находились в климатических условиях, отличающихся от указанных в п. 6.1;

  • - подготовить к работе средства поверки и выдержать во включенном состоянии в соответствии с указаниями руководств по эксплуатации;

  • - перед началом определения основной погрешности необходимо выдержать счетчики под непрерывным воздействием номинального напряжения и номинального тока не менее 30 мин;

  • - допускается совмещать время выдержки (прогрев) и проведение опробования работы счетчика.

  • 8 ПРОВЕДЕНИЕ ПОВЕРКИ

8.1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено:

  • -  отсутствие дефектов внешних частей счетчика, в том числе отсутствие трещин в стекле;

  • -  соответствие комплектности требованиям технических условий и паспорту;

  • -  наличие пломбы завода-изготовителя;

  • - наличие места для пломб на крышке клеммной колодки и разъеме поверочных выходов и порта связи.

Результаты считаются положительными, если выполняются все вышеуказанные требования.

8.2 Проверка электрической прочности изоляции напряжением переменного тока

Проверку производить на установке универсальной пробойной УПУ-10М в нормальных условиях применения (п. 6.1). Испытание проводить воздействием в течение 1 мин напряжения переменного тока 4 кВ (среднеквадратическое значение) синусоидальной формы частотой 50 Гц.

Испытательное напряжение последовательно приложить между зажимами цепей тока и зажимами цепей напряжения для каждой из фаз.

Испытательное напряжение последовательно приложить между зажимами цепей тока разных фаз.

Испытательное напряжение приложить между соединенными между собой всеми зажимами цепей тока и цепей напряжения и корпусом.

Результаты считаются положительными, если за время испытания не наблюдается пробоя изоляции.

59703777-422860-930МП

с.

7

Изм.

Лист

№ докум.

Подл.

8.3 Опробование и подтверждение соответствия программного обеспечения
  • 8.3.1 Опробование

При опробовании должна быть установлена работоспособность счетчика при подключении номинальных значений тока и напряжения. При этом дисплей светится и на нем происходит периодическая смена информации.

Результаты считаются положительными, если выполняются все вышеуказанные требования.

  • 8.3.2 Проверка функционирования интерфейса и проверка работы дисплея

    • 8.3.2.1 Проверку функционирования интерфейса счетчика проводить на установке для поверки электросчетчиков МТЕ (далее по тексту - установка МТЕ, МТЕ) в нормальных условиях применения (п. 6.1). Для проведения испытаний подключить счетчик к источникам напряжения и тока установки МТЕ и установить номинальные значения напряжений и токов при угле сдвига фаз между напряжениями и токами, равном 45°.

Порт связи счетчика подключить к персональному компьютеру стенда. Установить на компьютере программное обеспечение «Intercounter», используемое для настройки счетчика на предприятии-изготовителе.

Установить режим обмена информацией компьютера со счетчиком, измеряющим параметры сети, в соответствии с инструкцией по использованию программы «Intercounter».

Сопоставить информацию, выводимую со счетчика на компьютер, с соответствующей информацией, высвечиваемой на дисплее счетчика.

Результаты считаются положительными, если данные, считанные с дисплея, и данные, считанные с персонального компьютера, совпадают.

  • 8.3.2.2 Проверку работы дисплея счетчика проводить на установке МТЕ в нормальных условиях применения (п. 6.1).

Для проведения испытаний подключить счетчик к источникам напряжения и тока установки МТЕ и установить номинальные значения напряжений и токов при угле сдвига фаз между напряжениями и токами равном 45°. Убедиться, что на дисплей выводятся все параметры, соответствующие модификации счетчика согласно таблице приложения Б, что при этом время удержания каждого отображаемого параметра заданному (6 с).

Результаты считаются положительными, если на дисплей выводятся все параметры, соответствующие модификации счетчика согласно таблице приложения Б, и при этом время удержания каждого отображаемого параметра заданному (6 с).

  • 8.3.3 Подтверждение соответствия программного обеспечения

Подтверждение соответствия программного обеспечения (далее по тексту - ПО) проводят следующим образом:

  • - подключить счетчик к интерфейсному адаптеру (в случае проверки через оптопорт или RS-485) и включить в сеть;

  • - запустить консольную программу Get_Meter_ID.exe;

  • - введите код используемого интерфейса из списка предлагаемых;

  • - введите номер COM-порта, к которому подключен адаптер выбранного интерфейса;

  • - введите серийный номер тестируемого счетчика;

  • - для получения версии и идентификатора ПО выберите команду «GetSoftID»;

На экран будут выведены: версия ПО и идентификационный код (MD5).

Результаты считаются положительными, если версия ПО и идентификационный код соответствуют указанным в описании типа.

с.

59703777-422860-930МП

8

Изм.

Лист

№ докум.

Подл.

Ит. Ns подл. I Подо, и дата | Взам. ине. Ns | Ине. Ns дубл. | Подл. и дата

8.4 Проверка отсутствия самохода

Проверку отсутствия самохода счетчика проводить на установке МТЕ в нормальных условиях применения (п. 6.1).

Для проведения испытаний подключить счетчик к источнику напряжения установки МТЕ согласно рисунку 2 Приложения В.

Проверку проводить при значениях напряжения 115 % номинального и отсутствии тока в последовательных цепях.

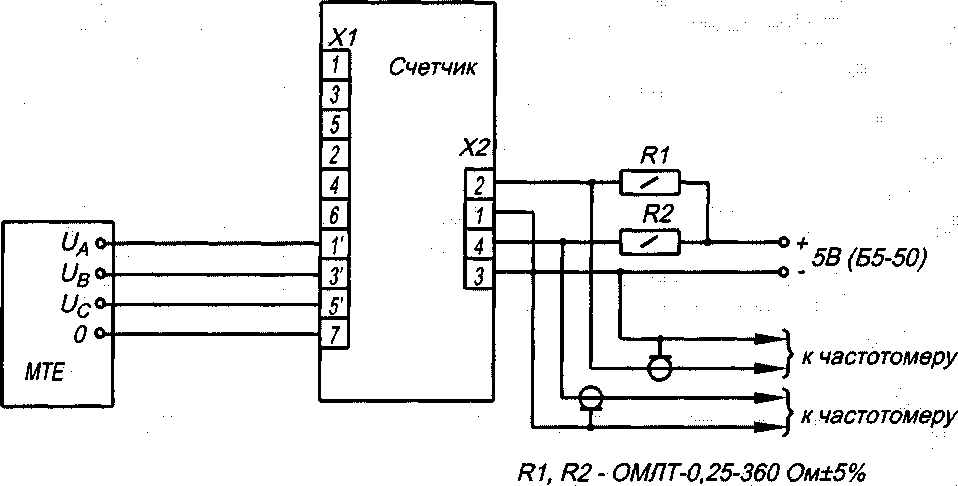

К поверочному выходу подсоединить частотомера электронно-счетного 43-85/5 (далее - частотомер) в режиме счета импульсов (рисунок 2 приложения В).

Результаты считаются положительными, если в течение времени наблюдения не менее 10 мин каждый из поверочных выходов выдаст не более одного импульса.

8.5 Определение метрологических характеристик

Определение метрологических характеристик заключается в определении погрешностей измерений.

  • 8.5.1 Определение основной относительной погрешности измерения активной и реактивной электрической энергии. Проверка порога чувствительности (стартового тока)

    • 8.5.1.1 Определение основной относительной погрешности измерения активной и реактивной электрической энергии проводить на установке МТЕ методом эталонного счетчика (рисунок 3 приложения В).

Определение основной погрешности счетчика проводить в нормальных условиях применения (п. 6.1).

Перед определением погрешности счетчик следует выдерживать при номинальной нагрузке не менее 30 мин.

Определение основной относительной погрешности счетчика проводить при значениях параметров фазных входных сигналов, указанных в таблицах 5.1 - 5.2 приложения А, при симметричных фазных напряжениях.

При определении погрешности счетчика отчет показаний эталонного счетчика установки МТЕ по каждому измерению проводить не менее трех раз с целью их усреднения.

Результаты считаются положительными, если усредненное по нескольким измерениям значение основной погрешности не превышает пределов, указанных в таблицах 5.1 - 5.2.

  • 8.5.1.2 Проверка порога чувствительности (стартового тока)

Проверка порога чувствительности (стартового тока) проводится при помощи установки МТЕ при номинальном значении напряжения переменного тока, cos <р = 1 (для активной электрической энергии) или sin q>~ 1 (для реактивной электрической энергии) и значениях силы переменного тока в соответствии с таблицей 5.3 Приложения А.

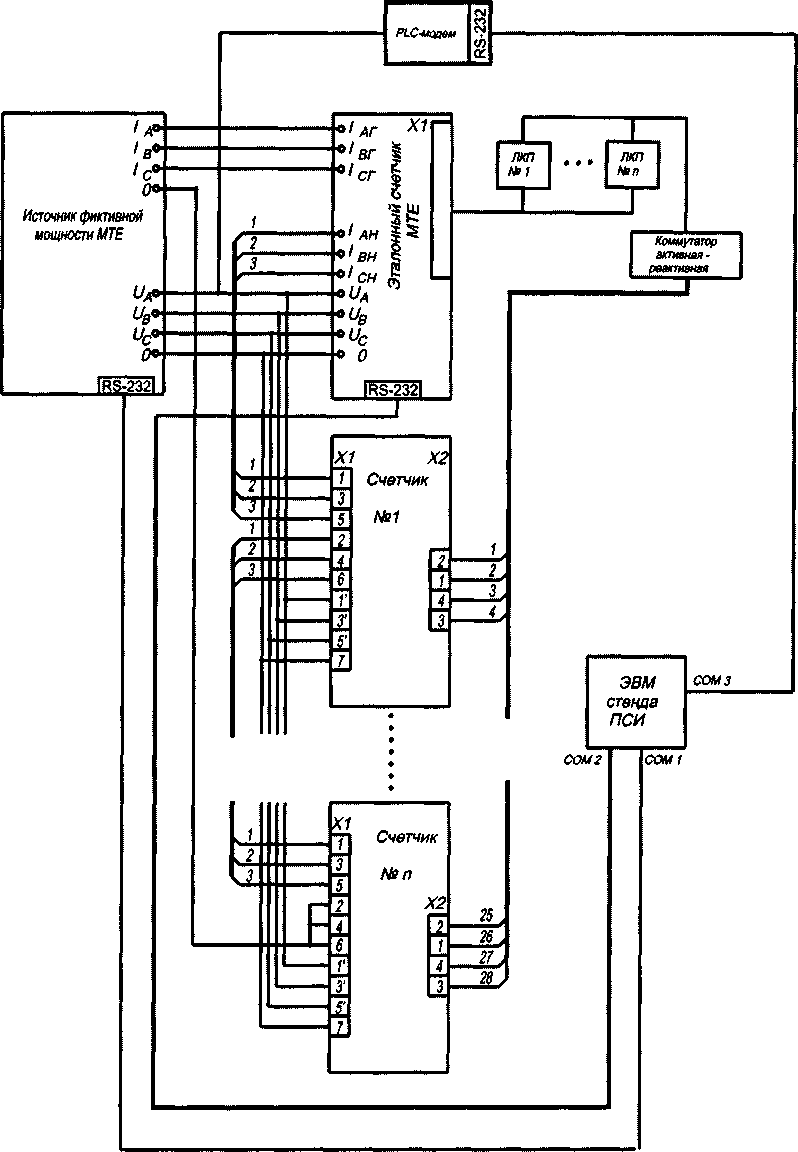

  • 1) Подключить счетчик к установке МТЕ согласно рисунку 3.

  • 2) Проверку проводят, аналогично п. 8.5.1.1, наблюдая за приращением показаний энергии счётчика.

  • 3) Счётчики должны начинать непрерывную регистрацию показаний активной и реактивной (для счётчиков соответствующих исполнений) энергии.

Результаты проверки считаются положительными, если при заданном значении силы переменного тока включается счетчик и продолжает регистрировать показания, а также значение относительной погрешности не превышает ±50 %.

59703777-422860-930МП

с.

9

Изм.

Лист

№ докум.

Подп.

  • 8.5.2 Определение влияния неравномерности нагрузки

Определение основной относительной погрешности при симметрии многофазных напряжений, приложенных к цепям напряжения, и однофазной нагрузке проводить на установке МТЕ методом эталонного счетчика (рисунок 3 приложения В) в нормальных условиях применения (п. 6.1).

Определение основной относительной погрешности измерения активной и реактивной электрической энергии при однофазной нагрузке проводить при значениях параметров фазных входных сигналов, указанных в таблицах 5.4- 5.5 приложения А при симметричных фазных напряжениях.

При испытаниях ток должен подаваться в цепь тока каждого элемента поочередно.

Результаты считаются положительными, если значения основной относительной погрешности измерения активной и реактивной электрической энергии не превышают пределов, указанных в таблицах 5.4- 5.5.

При определении погрешности счетчика отчет показаний эталонного счетчика установки МТЕ по каждому измерению проводить не менее трех раз с целью их усреднения.

  • 8.5.3  Определение относительных погрешностей измерений активной и реактивной электрической мощности, напряжения переменного тока, силы переменного тока, частоты переменного тока

Определение относительных погрешностей измерений текущего значения усредненной (интегрированной) за период сети активной и реактивной электрической мощности, напряжения переменного тока, силы переменного тока, частоты переменного тока проводить на установке МТЕ (рисунок 3 приложения В)

Определение относительных погрешностей измерений проводить в нормальных условиях применения (п. 6.1). Перед определением погрешности счетчик следует выдерживать при номинальной нагрузке не менее 30 мин.

Порядок следования фаз должен соответствовать порядку, указанному на схеме подключения счетчика.

Эталонный счетчик установки МТЕ должен калиброваться и работать в режиме измерения мощности.

Для считывания значений активной и реактивной электрической мощности, напряжений и силы переменного тока, частоты переменного тока с образцового счетчика, и испытываемого счетчика и обработки информации с целью определения погрешностей измерения используется программа «ПСИХ», устанавливаемая на персональном компьютере стенда. При этом измеряемая счетчиками мощность усредняется за период Юс.

Определение относительных погрешностей проводить при значениях параметров фазных входных сигналов, указанных в таблицах 5.6 - 5.10 приложения А.

При определении относительных погрешностей счетчика при измерении активной и реактивной электрической мощности, напряжения и силы переменного тока, частоты переменного тока отсчет показаний по каждому измерению проводить не менее трех раз с целью их усреднения.

Результаты считаются положительными, если усредненное по нескольким измерениям значение погрешности не превышает пределов, указанных в таблицах 5.6 -5.10.

  • 8.5.4 Определение основной абсолютной погрешности хода часов реального времени

    с.

    59703777-422860-930МП

    10

    Изм.

    Лист

    № докум.

    Поди

. Ns подл. I Подп. и дата I Взам. ине. Ns I Ине. Ns дубл. I Подл, и дата

Подключить счетчик к компьютеру, время которого должно быть синхронизировано с помощью внешнего источника (радиочасы МИР РЧ-01, NTP-сервер, GPS/ГЛОНАСС) и запустить тестовую программу проверки таймера счетчика.

Через сутки остановить тестовую программу и сравнить разницу показаний таймера счетчика и часов компьютера на момент запуска теста и на момент его окончания.

Результаты считаются положительными, если основная абсолютная погрешность таймера не превышает ±0,4 с/сут.

9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 9.1 По завершении операций поверки оформляется протокол поверки в произвольной форме с указанием следующих сведений:

  • -  полное наименование аккредитованной на право поверки организации;

  • -  номер и дата протокола поверки;

  • -  наименование и обозначение поверенного средства измерений;

  • -  заводской (серийный) номер;

  • -  обозначение документа, по которому выполнена поверка;

  • -  наименования, обозначения и заводские (серийные) номера использованных при поверке средств поверки (со сведениями о поверке последних);

  • -  температура и влажность в помещении;

  • -  фамилия лица, проводившего поверку;

  • -  результаты каждой из операций поверки согласно таблице 2.

Допускается не оформлять протокол поверки отдельным документом, а результаты операций поверки указывать на оборотной стороне свидетельства о поверке.

  • 9.2 При положительном результате поверки выдается свидетельство о поверке и наносится знак поверки в соответствии с Приказом Министерства промышленности и торговли РФ от 2 июля 2015 г. № 1815.

  • 9.3 При отрицательном результате поверки, выявленных при любой из операций поверки, описанных в таблице 2, выдается извещение о непригодности в соответствии с Приказом Министерства промышленности и торговли РФ от 02.07.2015 г. № 1815.

Инженер отдела испытаний ООО «ИЦРМ»

Е.С. Устинова

Пи ст

№ докум

Подп.

59703777-422860-930МП

С.

11

ПРИЛОЖЕНИЕ А

ПРОТОКОЛ

поверки счетчика электрической энергии статического трехфазного «АТЛАС 3»

Модификация_____________________________

Заводской номер______________________________

Дата выпуска_________________________________

Дата поверки_________________________________

  • 1. Внешний осмотр___________________________________________________________

(соответствует или не соответствует)

  • 2. Проверка электрической прочности изоляции___________________________________

(результат поверки)

  • 3. Опробование и подтверждение соответствия программного обеспечения___________

(результат опробования и подтверждения соответствия программного обеспечения) (результат поверки)

  • 4. Проверка отсутствия самохода_______________________________________________

(результат поверки)

  • 5. Определение метрологических характеристик:

Определение основной погрешности измерения активной и реактивной энергии при симметричной нагрузке. Проверка порога чувствительности (стартового тока)

Таблица 5.1 Определение основной погрешности измерения активной энергии для

счетчика с симметричной нагрузкой

№ испытаний

Информативные параметры входного сигнала

Предел допускаемого значения основной погрешности, %

Значение основной погрешности, %

иФ, % от

Uном

1ф, % от k

1ф, % ОТ 1ном

Кн cos<p

Для класса точности 0,5S

Для класса точности 1

1

100

5

5

1,0

±0,5

±1,5

2

100

20

20

0,5 (инд)

±0,6

±1,0

3

100

100

100

1,0

±0,5

±1,0

4

100

1000

150

1,0

±0,5

±1,0

5

100

0,4

0,2 (для класса точности 1)

0,1 (для класса точности 0,5 S)

1,0

±50,0

±50,0

с.

59703777-422860-930МП

12

Изм.

Лист

№ докум.

Подп.

Таблица 5.2 Определение основной погрешности измерения реактивной энергии

для счетчика с симметричной нагрузкой

№ испытаний

Информативные параметры входного сигнала

Предел допускаемого значения основной погрешности, %

Значение основной погрешно сти, %

Щ, % от

Uhom

1ф, % от

1б

1ф, % ОТ 1цом

КИ sing)

Для класса точности 1

Для класса точности 2

1

100

5

5

1,0

±1,5

±2,5

2

100

10

10

0,5 (инд или емк)

±1,5

±2,5

3

100

100

100

1,0

±1,0

±2,0

4

100

1000

150

1,0

±1,0

±2,0

5

100

0,4 (для класса точности 1)

0,5 (для класса точности 2)

0,2 (для класса точности 1)

0,3 (для класса точности 2)

1,0

±50,0

±50,0

Ине. Ns подл. | Подп. и дата | Взам. ине. Ns | Ине. Ns дубл. | Подл, и дата

Таблица 5.3 -

№ испытаний

Информативные параметры входного сигнала

Пределы допускаемого значения основной погрешности, %

Значение основной погрешнос ти, %

1]ф, % от Uhom

1ф, % от

Р, кВт (Q, квар)

Кн sing)

При измерении активной энергии

При измерении реактивной энергии

1

100

0,4

1,0

±50,0

-

2

100

0,4

1,0

-

±50,0

Определение влияния неравномерности нагрузки

Таблица 5.4 Определение основной погрешности измерения активной энергии при

однофазной нагрузке

№ испытаний

Информативные параметры входного сигнала

Предел допускаемого значения основной погрешности, %

Значение основной погрешнос ти, %

Цф, % от Uhom

1ф, % ОТ

1б

1ф, % от

1ном

Кн cosg>

Для класса точности

0,5S

Для класса точности 1

1

100

10

10

1,0

±0,6

±2,0

2

100

20

20

0,5(инд)

±1,0

±2,0

с.

59703777-422860-930МП

13

Изм.

Лист

№ докум.

Подп.

Таблица 5.5 Определение основной погрешности измерения реактивной энергии нофазной нагрузке

№ испытаний

Информативные параметры входного сигнала

Предел допускаемого значения основной погрешности, %

Значение основной погрешнос ти, %

иф, % от UНОМ

1ф, % от

1ф, % от

1ном

Кн sin<p

Для класса точности 1

Для класса точности 2

1

100

10

10

1,0

+1,5

±3,0

2

100

20

20

0,5(инд или емк)

±1,5

±3,0

Определение погрешности измерения текущего значения активной и реактивной мощности, напряжения, тока, частоты

Таблица 5.6 Определение погрешности измерения активной мощности по каждой из фаз с симметричной нагрузкой

№ испытаний

Информативные параметры входного сигнала

Предел допускаемого значения основной погрешности, %

Значение основной погрешности, %

иФ, % ОТ Uhom

1ф, % от

1Ф, % ОТ 1ном

Кн

COS(p

Для класса точности 0,5S

Для класса точности 1

1

100

5

5

1,0

±0,5

±1,0

2

100

20

20

0,5 (инд)

±0,5

±1,0

3

100

100

100

1,0

±0,5

±1,0

4

100

1000

150

1,0

±0,5

±1,0

Таблица 5.7 Определение погрешности измерения реактивной мощности по каждой из фаз с симметричной нагрузкой

№ испытаний

Информативные параметры входного сигнала

Предел допускаемого значения основной погрешности, %

Значение основной погрешнос ти, %

11ф, % от Uhom

1ф, % от

1ф, % от

1ном

Кн sintp

Для класса точности 1

Для класса точности 2

1

100

5

5

1,0

±1,0

±2,0

2

100

10

10

0,5(инд)

±1,0

±2,0

3

100

100

100

1,0

±1,0

±2,0

4

100

1000

150

1,0

±1,0

±2,0

1

85

40

±1,0

2

100

40

±1,0

3

110

40

±1,0

Таблица 5.9 Определение погрешности измерения силы переменного тока по каждой

из фаз с симметричной нагрузкой

№ испытаний

Информативные параметры входного сигнала

Эталонный ток, измеряемый на входе, А

Предел погрешности, %

Измеренное значение тка, А

Значение погрешности измерения, %

1ф, % ОТ

16

1ф, % от

1ном

la

lb

Ic

la

Ic

За

1

2

2

±1,0

2

100

100

±1,0

3

1000

150

±1,0

ПРИЛОЖЕНИЕ Б

Таблица параметров, выводимых на дисплей счетчика «АТЛАС 3»

«Краткий»

1.1

хххххх.ххх kW*h хххххх.ххх kvar*h

Активная энергия нарастающим итогом

Реакт. энергия нарастающим итогом

1.2

Время чч:мм:сс

Дата дд-мм-гггг

Текущее время (часы, минуты, секунды)

Текущая дата (день, месяц, год)

1.3

хххххх.ххх kW*h

хх/хх/хххх

Активная энергия нарастающим итогом на начало месяца

Соответствующая дата (день, месяц, год)

1.4

Тар хх хххххх.ххх kW*h

Номер текущего «тарифного счётчика»

Активная энергия по «тарифному счётчику» нарастающим итогом с момента начала действия тарифного расписания.

1.5

Предел Мощности

хх.хх kW

Установленный предел мощности

«Полный»

2.1

Время чч:мм:сс

Дата дд-мм-гггг

Текущее время (часы, минуты, секунды)

Текущая дата (день, месяц, год)

2.2

хххххх.ххх kW*h хххххх.ххх kvar*h

Активная энергия нарастающим итогом

Реактивная энергия нарастающим итогом

2.3-

2.5

Рх хххх.хх W/kW

Qx хххх.хх var/kvar

Текущее значение активной мощности пофазно

Текущее значение реактивной мощности пофазно

2.6

Р хххх.хх W/kW

Q хххх.хх var/kvar

Текущее значение активной мощности суммарно

Текущее значение реактивной мощности суммарно

2.7-

2.9

Ux хххх.хх V lx xxxx.xx A

Текущее значение напряжения пофазно

Текущее значение тока пофазно

2.10-

2.12

Sx xxxx.xx VA

COSx x.xx

Текущее значение полной мощности пофазно

Текущее значение коэффициента мощности пофазно

с.

59703777-422860-930МП

16

И эм.

Лист

№ докум.

Подп.

Таблица 5.8 Определение погрешности измерения напряжения переменного тока по каждой из фаз с

Информативны е параметры входного сигнала

Эталонн напряжег измеряемс входе,

ое гае, >е на В

иФ, % от

Uhom

1ф,%

ОТ

1ном\6

Ua

Ub

Uc

Измеренное значение напряжения, В

Значение погрешности измерения, %

Ua

Ub

Uc

За

Зь

Изм.

Лист

№ докум.

Подо.

59703777-422860-930МП

с.

Ина. Ns подл. I Подл, и дата I Взам. ина. Ns I Ина. Ns дубл. I Подл, и дата

Таблица 5.10 Определение погрешности измерения частоты переменного тока по

каждой из фаз с симметричной нагрузкой

№ испытаний

Информативны е параметры входного сигнала

Эталонная частота, измеряемая на входе, Гц

Предел погрешности, %

Измеренное значение частоты, Гц

Значение погрешности измерения, %

иФ, % ОТ

Uhom

/ф,°/° ОТ /ном

fa

fb

fc

fa

fb

fc

За

1

100

90

±0,5

2

100

100

±0,5

3

100

НО

±0,5

Определение основной абсолютной погрешности хода часов реального времени

6. Заключение по поверке_________________________________________________________

(пригоден, не пригоден)

Исполнители ___________________________________________________________

(должность, фамилия, имя, отчество, подпись)

Поверитель__________________________________ м.п.

(подпись)

Изм.

Лист

№ докум.

Подл.

59703777-422860-930МП

с.

15

Ине. Ns пойл. | Подл, и дата | Взам. ине. Ns | Ине. Ns дубя. I Подл, и дата

2.13

Sx хххх.хх VA

Текущее значение полной мощности суммарно

2.14

Частота

ХХ.ХХ Hz

Частота электрической сети

2.15

хххххх.ххх kW*h хх/хх/хх

Активная энергия нарастающим итогом на начало месяца

Соответствующая дата (день, месяц, год)

2.16

хххххх.ххх kvar*h

хх/хх/хх

Реактивная энергия нарастающим итогом на начало месяца

Соответствующая дата (день, месяц, год)

2.17

Тар хх хххххх.ххх kW*h

Номер текущего «тарифного счётчика»

Активная энергия по текущему «тарифному счётчику» нарастающим итогом с момента начала действия тарифного расписания.

2.18

Предел Мощности

хх.хх kW

Установленный предел мощности

«Тарифы текущие»

3.1-

3.16

Тар хх хххххх.ххх kW*h

Номер отображаемого «тарифного счётчика»

Активная энергия в очередной ТЗ нарастающим итогом

Тарифы «За отчетный период»

4.1-

4.16

Тхх дд/мм-дд/мм хххххх.ххх kW*h

Номер «тарифного счётчика», день и месяц начала, и день и месяц конца расчётного периода.

Соответствующая дата (день, месяц, год)

«Служебный»

Serial

Оххххххххх

Серийный номер прибора

дд/мм/г чч:мм:сс

дд/мм/г чч:мм:сс

Дата и время последнего приёма данных по PLC

Дата и время последней передачи данных по PLC

Qual=xx nid=xxxx sid=xxxx pid=xxxx

Соответствующие параметры PLC-сети

59703777-422860-930МП

с.

17

Изм.

Лист

№ докум.

Подп.

ПРИЛОЖЕНИЕ В

Схемы стендов для проверки счетчиков

1

Р-

поверочный выход Р, коллектор

2

Р +

поверочный выход Р, эмиттер

3

Q-

поверочный выход Q, коллектор

4

Q +

поверочный выход Q, эмиттер

Рисунок 1 - Схема расположения зажимов поверочного выхода счетчика.

Рисунок 2 - Схема стенда для проверки самохода счетчика

с.

59703777-422860-930МП

18

И эм.

Лист

№ докум.

Подп.

Ине. Na пойл, | Подп. и дата | Взам. ине. Ns | Ине. Ns дубл. I Подл. и дата

Рисунок 3 - Схема стенда для проверки основных погрешностей измерений активной и реактивной электрической энергии, активной и реактивной электрической мощности, напряжения переменного тока, силы переменного тока, частоты переменного тока, проверки порога чувствительности (стартового тока)

с.

59703777-422860-930МП

19

Изм.

Лист

№ докум.

Подп.

ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

Изменение

Номера листов (страниц)

Всего

ЛИСТОВ (страниц) в докум.

№ документа

Входящий № сопроводит, документа и дата

Подпись

Дата

измененных

замененных

НОВЫХ

изъятых

с.

59703777-422860-930МП

20

Изм.

Лист

№ докум.

Поди.

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
