Государственная система обеспечения единства измерений

ГАЗОАНАЛИЗАТОРЫ ЭССА

Методика поверки

ЯРКГ 1.550.001 МП

с изменением № 2

г. Москва 2020 г.

Настоящая методика поверки распространяется на газоанализаторы ЭССА (в дальнейшем - газоанализаторы), изготавливаемые ООО «БАП «ХРОМДЕТ-ЭКОЛОГИЯ», г. Москва.

В соответствии с техническими условиями ЯРКГ 1.550.001 ТУ методика устанавливает методы и средства первичной и периодической поверок газоанализаторов при вьшуске и в процессе эксплуатации и обеспечивает прослеживаемость СИ к первичному эталону ГЭТ 154 ГПЭ единиц молярной доли, массовой доли и массовой концентрации компонентов в газовых и газоконденсатных средах.

Допускается проведение поверки отдельных измерительных преобразователей и (или) отдельных блоков из состава газоанализаторов на основании письменного заявления владельца газоанализаторов.

При периодической поверке многоканальных газоанализаторов и/или газоанализаторов, имеющих несколько поддиапазонов измерений, допускается проведение поверки для меньшего числа измерительных каналов (определяемых веществ) и/или поддиапазонов на основании письменного заявления владельца газоанализатора, оформленного в произвольной форме.

Методика поверки ЯРКГ 1.550.001 МП «ГСП. Газоанализаторы ЭССА. Методика поверки» с изменением № 2 распространяется на все средства измерений, находящиеся в эксплуатации.

(Измененная редакция, изм. № 2).

Интервал между поверками - 1 год.

• 1 ПЕРЕЧЕНЬ ОПЕРАЦИЙ ПОВЕРКИ

1.1 При проведении поверки выполняют операции, указанные в таблице 1. Таблица 1

Таблица 1 (Измененная редакция, изм. № 2).

• 1.2 Если при проведении какой-либо операции поверки получен отрицательный результат, дальнейшая проверка прекращается.

• 1.3 Требования по обеспечению безопасности проведения поверки

При проведении поверки вьшолняют следующие требования безопасности:

- вьшолняют правила техники безопасности для защиты персонала от поражения электрическим током согласно классу III ГОСТ 12.2.007.0-75;

• - требования техники безопасности при эксплуатации ГС в баллонах под давлением должны соответствовать Федеральным нормам и правилам в области промышленной безопасности «Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением», утвержденным приказом Федеральной службы по экологическому, технологическому и атомному надзору от 25.03.2014 г. №116.

• - помещение, в котором проводят поверку оборудуют приточно-вытяжной вентиляцией и не допускают сброс ПГС в атмосферу рабочих помещений

• 1.4 Требования к специалистам, осуществляющим поверку.

К проведению операций поверки допускаются лица не младше 18 лет, прошедшие инструктаж по технике безопасности и ознакомленные с Руководствами по эксплуатации СИ и средств поверки, а так же с настоящей методикой.

• 1.3 - 1.4 (Измененная редакция, изм. № 2).

• 2 МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К СРЕДСТВАМ ПОВЕРКИ

  2.1 При проведении поверки применяют следующие средства, указанные в таблице 2. Таблица 2___________

  Номер пункта поверки

  3

  5.2.2, 5.2.3



Наименование средств поверки, номер документа, регламентирующего требования к средствам поверки, метрологические и технические характеристики________________________________

Прибор комбинированный Testo 622, (per. № 53505-13)__________

Установка для проверки параметров электрической безопасности GPT-79803 (per. №50682-12)^’  ____________________________

Стандартные образцы состава газовых смесей'** - эталоны 2-го разряда в соответствии с Государственной поверочной схемой для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденной Приказом Росстандарта от 14.12.2018 г. № 2664 (далее - ГПС):

ГСО № 10532-2014 СО в воздухе,

ГСО № 10547-2014 NH3 в воздухе^

ГСО № 10538-2014 HjS в воздухе, ГСО № 10538-2014 SO2 в воздухе, ГСО № 10547-2014 NO2 в воздухе, ГСО № 10547-2014 NO в азоте, ГСО Ко 10547-2014 Ch в воздухе’*,

ГСО № 10532-2014 СН4 в воздухе,

ГСО № 10532-2014 О2 в азоте,

ГСО № 10541-2014 CjHg в воздухе,

ГСО № 10541-2014 н-СдНю в воздухе,

ГСО № 10541-2014 н-СбНи в воздухе___________________

Генератор озона ГС-024 (per. № 23505-08)____________________

Генератор-разбавитель ГС-2000 - рабочий эталон 1-го разряда в соответствии с ГПС, (per. № 58834-14)_________________________

Ротаметр с местными показаниями РМ, исполнение РМ-А-0,063 (рег№ 19325-12)_______________________________

Мультиметр цифровой АРРА 103N (per. № 21501-07)^^ Источник питания постоянного тока импульсный АКИП-1102 (per. № 374б9-08р.

Примечания:

Метрологические характеристики применяемых СИ приведены в их описаниях типа.

Для определения сопротивления изоляции может применяться мегаомметр ЭС0202/2-Г (per. № 14883-19) или другой с аналогичными характеристиками.

Могут также применяться ГСО аналогичного состава 0-го и 1-го разряда, а также с другими регистрационными номерами. Метрологические характеристики ПГС приведены в ПРИЛОЖЕНИИ 1. Допускаемая погрешность действительного значения объемной доли (массовой концентрации, % НКПР) - не более 1/2 пределов допускаемой основной погрешности измерений СИ в поверяемом диапазоне.

Допускается применение рабочего эталона 2-го разряда (в соответствии с ГПС) - генератор аммиака ГЕА-01 (per. № 20207-13).

Допускается применение генератора хлора ГХ-120 (per. № 16543-06) или установки УПГС-01Х (per. № 21457-09), в зависимости от диапазона измерений поверяемого СИ.

Или другие средства измерений, обеспечивающие измерения силы тока в диапазоне от 4 до 20 мА с относительной погрешностью не более ±1,1 % и напряжение от 0,8 до 4 В с относительной погрешностью не более ±1,5 %

Только при поверке газоанализаторов исполнения ИП. Допускается применение других источников питания, обеспечивающих выходное напряжение не менее 12 В при силе тока не менее 100 мА на каждое одновременно подключаемое устройство (ИП).______________

• 2.2 Допускается применение аналогичных средств поверки, включая генераторы газовых смесей, генераторы нулевого воздуха и азота, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

• 2.3 Все средства поверки должны иметь действующие свидетельства о поверке, стандартные образцы - действующие паспорта, кроме помеченных в таблице 2 знаком «*».

• 3 ТРЕБОВАНИЯ К УСЛОВИЯМ ПРОВЕДЕНИЯ ПОВЕРКИ

• 3.1 При проведении поверки соблюдают следующие условия:

• - температура окружающей среды, °C

• - относительная влажность, %

• - атмосферное давление, кПа

• - напряжение питания переменного тока, В

• - частота, Гц

• 3.2 ГСО-ПГС в баллонах под давлением в течение 24 часов выдерживают в помещении, в котором производится поверка.

• 3.2 (Измененная редакция, изм, № 2),

• 4 ПОДГОТОВКА К ПОВЕРКЕ

Перед проведением поверки вьшолняют следующие подготовительные работы.

• 4.1 Проверяют комплектность газоанализатора в соответствии с Руководством по эксплуатации ЯРКГ 1.550.001-(ХХ)РЭ.

• 4.2 Подготавливают газоанализатор к работе в соответствии Руководством по эксплуатации ЯРКГ 1.550.001-(ХХ)РЭ.

• 4.3 Собирают схему для поверки согласно рисунку 1, 2 или 3 ПРИЛОЖЕНИЯ 2.

• 4 (Измененная редакция, изм. №№ ц 2).

• 5 ПРОВЕДЕНИЕ ПОВЕРКИ

  • 5.1 Внещний осмотр

При внешнем осмотре:

• - устанавливают отсутствие механических повреждений, которые могут влиять на работоспособность газоанализатора;

• - проверяют комплектность газоанализатора, наличие пломб, состояние маркировки и внешнего вида, состояние крепежных деталей, исправность органов управления и настройки,

• - целостность пломб, обеспечивающих защиту от несанкционированного вмешательства согласно описанию типа.

Результаты внешнего осмотра считают удовлетворительными, если газоанализатор соответствует приведенным вьппе требованиям.

• 5.2 Опробование

• 5.2.1 Проверка общего функционирования газоанализатора в соответствии с РЭ.

После включения прибор должен перейти в рабочий режим (режим контроля), сообщения о неисправностях и отказах должны отсутствовать.

Проверку функционирования сигнализации для исполнений газоанализаторов, имеющих такую функцию, вьшолняют в соответствии с разделом РЭ «Техническое обслуживание» п. «Проверка работоспособности».

Допускается выполнять проверку функционирования сигнализации во время определения метрологических характеристик (при наличии технической возможности фиксации результатов измерений, соответствующих моменту срабатывания сигнализации).

Результаты опробования считают положительными, если газоанализатор функционирует в щтатном режиме, сообщения об отказах отсутствуют, сигнализация (при наличии) срабатывает при превыщении (снижении ниже) установленных порогов (с учетом погрещности измерений).

• 5.2.2 Проверка электрического сопротивления изоляции

Проверке подвергается блок сигнализации (БС) газоанализаторов исполнения БС/(И)/(Н)/(Р)/(РК) и блок измерения и сигнализации (БИС) газоанализаторов исполнения МБ. Измерение электрического сопротивления изоляции проводится с помощью установки для проверки параметров электрической безопасности GPT-79803 или мегаомметра. Сопротивление поочередно измеряют между гнездами на разъеме для подключения к реле и контактами вилки сетевого питания.

• 5.2.2 (Измененная редакция, изм, № 2),

Газоанализатор считается выдержавшим проверку, если сопротивление изоляции не менее 40 МОм.

• 5.2.3 Проверка электрической прочности изоляции

Проверка прочности изоляции газоанализатора проводится с помощью установки для проверки параметров электрической безопасности GPT-79803.

Проверке подвергается блок БС газоанализаторов исполнения БС/(И)/(Н)/(Р)/(РК) газоанализаторов и БИС газоанализаторов ЭССА-СО-СНд исполнения МБ. Испытательное напряжение частотой 50 Гц последовательно прикладывается к контактам 1 и 2, и контактами 3 и 4 в соответствии с таблицей 3.

Таблица 3

Испытательное напряжение повышается последовательно, начиная с 0 до 1 000 В. Блок выдерживают под действием испьпательного напряжения в течение 1 мин. Затем напряжение снижают в обратной последовательности до 0 В.

Газоанализатор считается выдержавшим проверку на электрическую прочность изоляции, если во время испытаний отсутствовал пробой в указанных цепях, а ток утечки не должен превышать 5 мА.

• 5.3 Определение метрологических характеристик

• 5.3.1 Определение основной погрешности измерения

Определение основной погрешности измерительных каналов для всех моделей газоанализаторов проводят при пропускании ПГС № 1-2-3-2-1-3 (ПРИЛОЖЕНИЕ 1). Время пропускания ПГС - не менее 5 мин. Расход ПГС должен составлять (0,4 ±0,1) дм^/мин.

Примечание: инструкция по получению результатов измерений в единицах массовой концентрации, объемной доли или % НКПР для модификаций газоанализаторов без индикации приведена в ПРИЛОЖЕНИИ 3.

• 5.3.2 Подтверждение соответствия средства измерений метрологическим требованиям

Основную приведенную погрешность, в %, рассчитывают для диапазона, в котором нормирована основная приведенная погрешность, по формуле

Газоанализатор считается выдержавшим поверку, если полученные значения основной приведенной погрешности /q в каждой точке не превьппают значений, указанных в ПРИЛОЖЕНИИ 4.

Основную относительную погрешность, в %, рассчитывают для диапазона, в котором нормирована основная относительная погрешность, по формуле

(2)

где Су - измеренное значение массовой концентрации определяемого компонента в ПГС в одной точке, мг/м^

Со - действительное значение массовой концентрации измеряемого компонента в ПГС, мг/м^.

Газоанализатор считается относительной погрешности Sq в каждой точке не превьппают значений, указанных в ПРИЛОЖЕНИИ 4.

5.4 Определение времени установления показаний

Допускается проводить определение времени установления показаний одновременно с определением основной погрешности по п. 5.3.1 в следующем порядке:

• - на вход газоанализатора подают ПГС № 3 (ПРИЛОЖЕНИЕ 1, соответственно поверяемому измерительному каналу), фиксируют установившиеся показания газоанализатора;

• - вычисляют значение, равное 0,9 установившихся показаний газоанализатора;

• - после возврата к нулевым показаниям подают на вход газоанализатора ПГС № 3, включают секундомер и фиксируют время достижения значения, равного 0,9 установившихся показаний.

Результаты поверки считают положительными, если время установления показаний для измерительных каналов с электрохимическими и инфракрасными детекторами не превьппает 90 с, для измерительных каналов с термокаталитическими детекторами не превышает 15 с.

• 5.5 (Исключен^ изм .№ 2).

6 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 6.1 При проведении поверки оформляют протокол результатов поверки произвольной формы.

• 6.2 Газоанализаторы, удовлетворяющие требованиям настоящей методики поверки, признают годными к применению, делают соответствующую отметку в технической документации (при первичной поверке) и/или выдают свидетельство о поверке или оформляют иным способом в соответствии с действующим на момент поверки документом, предусмотренным частью 4 статьи 13 Федерального закона № 102-ФЗ и утвержденным в соответствующем порядке, устанавливающи.м порядок проведения и оформления поверки средств измерений.

• 6.3 На газоанализаторы, не удовлетворяющие требованиям настоящей методики, выдают извещение о непригодности с указанием причин в соответствии с указанным в п. 6.2 документом, устанавливающим порядок оформления результатов поверки.

• 6.4 После ремонта газоанализаторы подвергают поверке.

• 6.5 Знак поверки наносят в техническую документацию и/или в свидетельство о поверке.

Начальник отдела ФГУП «ВНИИМС»

ПРИЛОЖЕНИЕ 1 (обязательное) Перечень ПГС, применяемых при проведении поверки

Таблица 1.1

Значение массовой концентрации целевого компонента в ПГС в мг/м^ Со при температуре 20 °C и давлении 101,3 кПа рассчитывают по формуле где Соу - объемная доля в млн*’;

- коэффициент, равный 1,165 для СО; 0,708 для NH3; 1,42 для H2S; 2,66 для SO2; 2,96 для CI2; 1,91 для NO2,1,25 для NO, 2,0 для О3.

Таблица 1.2

Примечания:

• 1. Для Ог, поверочный нулевой газ азот, марка «А» по ТУ 6-21-39-96),

для всех остальных компонентов поверочный нулевой газ воздух марка «Б» ТУ 6-21-5-82

• 2. Допускается использование генератора-разбавителя (генератора газовых смесей) для получения необходимых концентраций содержания компонентов, погрешность действительного значения содержания компонента не должна быть выше 1/2 от погрешности СИ в поверяемом диапазоне.

• 3. Значения массовой концентрации приведены для условий 101,3 кПа, 20 °C.

• 4.  Пересчет значений объемной доли, %, в единицы довзрывоопасной концентрации, % НКПР производят по формуле:

%НКПР = ——100%,

TjyQ X - значение объемной доли компонента, %,

НКПР - значение нижнего концентрационного предела распространения пламени для компонента по ГОСТ Р МЭК 60079-20-1-2011, объемная доля, %.

Приложение 1 (Измененная редакция, Изм, № 2).

ПРИЛОЖЕНИЕ 2

(рекомендуемое)

Схемы подачи газовых смесей, используемых при поверке газоанализаторов ЭССА исполнения БС/(И)/(Н)/(Р)/(РК)

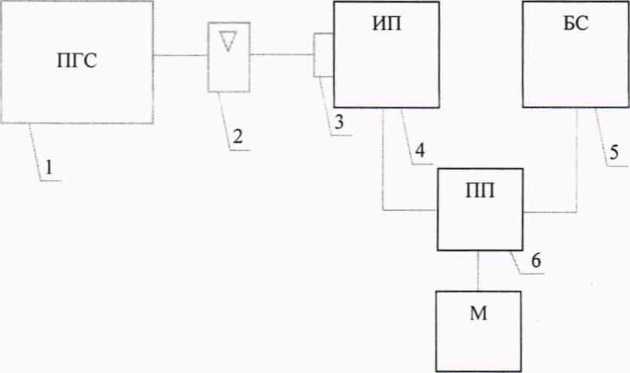

Рис. 1.1. Схема подачи газовых смесей, используемых при поверке газоанализаторов ЭССА исполнение БС/(И)/(Н)/(Р)/(РК)

Рис. 1.2. Схема подачи газовых смесей, используемых при поверке газоанализаторов ЭССА исполнение БС/(И)/(Н)/(Р)/(РК) (с использованием пульта проверочного)

• 1 - источник ПГС;

• 2 - ротаметр;

• 3 - насадка градуировочная;

• 4 - измерительный преобразователь ИП;

• 5 - блок сигнализации БС;

• 6 - проверочный пульт;

• 7 - мультиметр (миллиамперметр).

  Схемы подачи газовых смесей, используемых при поверке газоанализаторов ЭССА исполнения

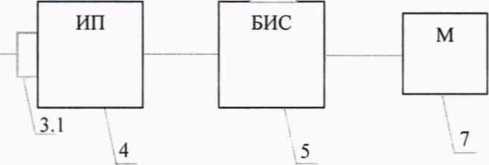

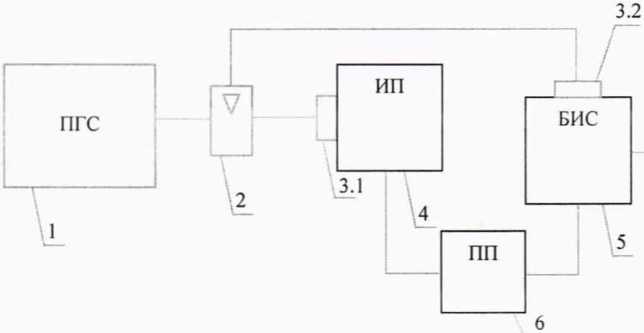

  Рис. 2.1 Схема подачи газовых смесей, используемых при поверке газоанализаторов ЭССА исполнение МБ




  Рис. 2.2 Схема подачи газовых смесей, используемых при поверке газоанализаторов ЭССА исполнение МБ (с использованием пульта проверочного)



• 1 - источник ПГС;

• 2 - ротаметр;

3.1, 3.2 - насадка градуировочная;

• 4 - измерительный преобразователь ИП;

• 5 - блок БИС;

• 6 - проверочный пульт^^

• 7 - мультиметр (вольтметр).

Примечание - Для газоанализаторов ЭССА-СО исп. МБ проверочный пульт не требуется.

Схема подачи газовых смесей, используемых при поверке газоанализаторов ЭССА исполнения

Источник питания

Рис. 3. Схема подачи газовых смесей, используемых при поверке газоанализаторов исполнения ИП

• 1 - источник ПГС;

• 2 - ротаметр;

• 3 - насадка градуировочная;

• 4 - измерительный преобразователь ИП;

• 5 - источник питания;

• 6 - мультиметр (миллиамперметр).

Пр1иожение 2 (Введено дополнительно^ изм. № 2).

Определение измеренных значений массовой концентрации или объемной доли по выходным сигналам газоанализатора

1 Определение массовой концентрации или объемной доли измеряемого компонента по выходному сигналу ИП газоанализаторов исполнения БС/(И)/(Н)/(Р)/(РК) и исполнения ИП.

Выходным сигналом ИП является аналоговый токовый сигнал 4-20 мА. Для определения массовой концентрации измеряемого компонента необходимо включить последовательно в цепь ИП - БС (или источника питания для исполнения ИП) мультиметр, как показано на рисунках Приложения 2.

Измеряемая концентрация определяется по формуле

гдеС^- - определяемая концентрация при подаче ПГС № i, (мг/м^,% (об.); /у - значение измеренного тока при подаче ПГС № i, (мА);

- определяется из таблицы 3 -1

Коэффициенты Ki, используемые для расчета массовой концентрации или объемной доли компонента по токовому сигналу ИП

Таблица 3-1

- для СИ, вьшущенных до внесения изменений в метрологические характеристики

2. Определение массовой концентрации компонента по выходному сигналу газоанализаторов исполнения МБ

Выходным сигналом газоанализаторов исполнения МБ является аналоговый потенциальный сигнал. Для определения массовой концентрации компонента необходимо подключить мультиметр к контрольным гнездам БИС, как показано на рис. 2,1 и 2.2, и замерить выходное напряжение.

Измеряемая концентрация оксида углерода определяется по формуле

где Ccoj - определяемая концентрация оксида углерода при подаче ПГС № j, (мг/м^);

Ucoj - значение измеренного напряжения на контрольных гнездах (СО) БИС при подаче nrC№j,(B).

Измеряемая концентрация горючих газов определяется по формуле

где Cyej - определяемая концентрация метана или пропана, или бутана или гексана при подаче ПГС № j, (% об. доля);

Uyej - значение измеренного напряжения на контрольных гнездах (СН4) БИС при подаче nrC№j,(B).

Хео J^ye - определяется из таблицы 3-2

Коэффициенты, используемые для расчета массовой концентрации или объемной доли по аналоговым потенциальным сигналам газоанализаторов исполнения МБ Таблица 3-2

3. Для газоанализаторов с цифровой индикацией массовая концентрация и объемная для измеряемых компонентов определяется непосредственно по цифровому индикатору.

Приложение 3 ((Измененная редакция^ изм. ^o 2),

ПРИЛОЖЕНИЕ 4

(обязательное)

Требования к метрологическим характеристикам газоанализаторов ЭСС А

Таблица 4 - 1 - Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов ЭССА исполнение МБ.

Примечания:

Погрешность приведена к верхнему значению поддипазона измерений

МН-2,5 - термокаталитический детектор; МН-2,5(И) - инфракрасный детектор

Таблица 4 - 2 - Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов ЭССА исполнения БС/(И)/(Н)/(Р)/(РК) и ИП.
