Методика поверки «Мониторы пациента модели «CARESCAPE Вб50»» (МП 242-1219-2011)

Методика поверки

Тип документа

Мониторы пациента модели «CARESCAPE Вб50»

Наименование

МП 242-1219-2011

Обозначение документа

ФГУП ВНИИМ

Разработчик

932 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



УТВЕРЖДАЮ

_Н. И. Ханов

_____2011 г.

ль ГЦИ СИ ФГУП

Д.И- Менделеева»

Мониторы пациента модели «CAIIESCAPE В650» МЕТОДИКА ПОВЕРКИ

МП № 242-1219-2011

ГЦИ СИ Ф

ГЦИ

Руководитель отдела

ИМ им. Д.И. Менделеева»

.А.Коиопелько

Руководитель лаборатории

«ВНИИМ Д.И. Менделеева»

В.И. Суворов

Санкт-Петербу'рг 2011 г.

Настоящая методика поверки распространяется на мониторы пациента модели «CARESCAPE В650» фирмы ”GE Healthcare Finland Оу” (“ДжиИ Хэлскеа Финланд Ой”), Финляндия (далее - мониторы).

Интервал между поверками - 1 год.

1, ОПЕРАЦИИ ПОВЕРКИ

1.1. Объем и последовательность операций поверки указаны в табл.1.

Таблица I

Наименование операции

  • 1. Внецший осмотр______________

  • 2. Опробование__________________

  • 3. Подтверждение соответствия ПО

  • 4. Определение метрологических характеристик:

4.1 Определение метрологических характеристик электрокардиографического канала,

  • 4.2. Определение метрологических характеристик канала артериального канала

  • 4.3. Определение метрологических характеристик канала частоты дыхания

  • 4.4. Определение метрологических характеристик канала термометрии

Наименование документа, в котором изложена методика поверки

  • 5.1 настоящей Методики

  • 5.2 настоящей Методики

  • 5.3 настоящей Методики Согласно: Р 50.2.049-2005 "ГСИ. Мониторы медицинские. Методика поверки", п. 8.3.1

п. 8.3.3

п. 8.3,6

п. 8.3.4,!

Согласно МИ 3280-2010

4,5. Определение метрологических характеристик пульсоксиметрического канала.

4.6. Определение метрологических характеристик канала капнометрии

4.7. Определение метрологических характеристик канала спирометрии

Обязательность проведения операции

; При первичной поверке

Да Да

Да

Да

Да

Да

Да

Да

Согласно п,5.4.1 настоящей Методики

Согласно п.5.4.2 настоящей Методики

Да

Да

При периодической по-верке

Да____

Да____

Да

Да

Да

Да

Да

Да

Да

Да

2, СРЕДСТВА ПОВЕРКИ

При проведении поверки применяются следующие средства измерений и оборудование:

Наименование

Характеристики оборудования

1. Генератор функциональный Диатест-4, ГрСИ №11789-03

Диапазон размаха напряжения выходного сигнала: от 0,03 мВ до 20 В;

диапазон частот: от 0,01 до 600 Гц

2. Установка для поверки каналов измерений давления (УПКД), ГрСИ №23532-02

Диапазон измерений: 2,66 - 39,9 кПа

|рт 0 до 300 мм.рт.ст.). Основная погрешность измерений: +0,8 мм.рт.ст

3. Установка для поверки пульсоксиметров

Коэффициент сатурации от 35 до 100 % с погрешностью ±1%; частоты пульса от 30 до 250 1/мйн. с погрешностью +0,5 %.

4. Установка для поверки каналов измерений частоты пульса ИАД (УПКЧП), ГрСИ №21923-01

Диапазон задания частоты следования импульсов: 30 - 200 мин

Основная относительная погрешносзъ задания частоты импульсов: ± 1,5 %

5. Ротаметр с местными показаниями типа РМ ГОСТ 13045-81

РМ-0,6300 ГУЗ-К

Верхний предел измерений - 0,63 м^/ч; основная допускаемая погрешность; + 2,5 % верхнего придела измерений.

6. Термометр ртутный образцовый, ТР-1, ГрСИ №2850-02

Цена деления 0.01 °C; Погрешность: +0,03 °C

7. Термостат жидкостной ТЖ мод, ТС-

01, ТБ-01. ГрСИ №2850-02

Диапазон регулирования температуры не менее

10-95 °C; погрешность не более ±0,03 °C

8, Лупа измерительная по ГОСТ 25706

Увеличение: 10, Пределы измерений: 0 - 15 мм

9, Поверо’шые газовые смеси азот эталонный: Per. № 06.07.001

ГСО 3794-87

ГСО 3795-87

Основной компонент: %, 99,995 - 99,999.

Границы абсолютной погрешности ±110*^

Приделы допускаемой погрешности:

± Д 0,04

±Д0,1

10 Установка поверочная для счетчиков газа и спирометров УПС-16-С, Г.р. №33689-07

Диапазон воспроизводимых расходов от 0,016 до 16 мЗ/ч. Погрешность +0,5%.

Примечание: Оборудование, перечисленное в перечне, может быть заменено аналогичным, обеспечивающим требуемую погрешность и пределы измерения.

Таблица 3

газовые смеси

Наименование смеси

Номер смеси

Компонентный состав

Номинальное значение объемной доли (двуокиси углерода), %.

Per. №

06.07.001

№1

азот эталонный

99,995 - 99,999

ГСО 3794-87

№2

двуокись углерода + воздух

2,5%

ГСО 3795-87

№3

двуокись углерода +Боздух

5,0%

ГСО 3795-87

№4

двуокись углерода + воздух

10,0%

ростью около 10 оборотов в минуту на мониторе должно индицироваться значение» соответствующее частоте дыхания около 20 1/мин,

  • 5.3. Подтверждение соответствия ПО.

При проведении поверки монитора выполняют операцию «Подтверждение соответствия программного обеспечения». Операция «Подтверждение соответствия программного обеспечения» состоит из определения номера версии (идентификационного номера) программного обеспечения.

Просмотр номера версии программного обеспечения доступен через несколько секунд после включения монитора. Подтверждение можно считать успешным, если номер версии совпадает с номером, указанным в описании типа.

5.4. Определение метрологических характеристик.

  • 5.4.1. Определение метрологических параметров канала капнометрии.

5.4.1.1.Определение погрешности измерений содержания COi проводят при подаче на вход установки поверочных газовых смесей согласно таблице.

Номер смеси

Компонентный состав

Номинальное значение объемной доли двуокиси углерода, %.

№1

Особо чистый азот

0

№2

двуокись углерода + воздух

2,5 %

№3

двуокись углерода +воздух

5,0%

№4

двуокись углерода + воздух

10,0%

  • 5.4.1.2. Абсолютная погрешность измерений парциального давления СОг, мм рт.ст., (Д) вычисляется по формуле

Д — Со ~ Сизм ,

где Со - парциальное давление двуокиси углерода в газовой смеси, мм рт.ст.

(Со = (объемная доля двуокиси углерода в газовой смеси, %)х(атмосферное давление, мм рт.ст.)/100);

Сизм - значение парциального давления, мм рт.ст., измеренное монитором.

Относительная погрешность (S) измерения парциального давления СОг, %, вычисляется по формуле:

Со

где Со - парциальное давление двуокиси углерода в газовой смеси, мм рт.ст.;

Сизм - значение парциального давления, измеренное монитором.

  • 5.4.1.3. Абсолютная погрешность измерений парциального давления СОг не должна превышать ± 4 мм рт.ст.

  • 5.4.2. Определение метрологических характеристик канала спирометрии.

5.4,2.1 Проверку диапазона и абсолютной погрешности измерения воздушного объема вдыхаемого и выдыхаемого воздуха проводят с помощью шприца калиброванного объема в штатном режиме, для чего*.

- подключить к дыхательной трубке шприц калиброванного объема Ро и подать в монитор 2 л воздуха за 1 -3 с.

Абсолютную погрешность измерения объема воздуха ДР в л определяют по формуле: ДР” РИЗМ ~~ Р<)>

где;

Рнзм - измеренное монитором значение объема воздуха, л;

Ро “ значение объема воздуха, введенное калиброванным шприцем, л.

Повторяют измерение при плавном нагнетании 2 л воздуха.

Повторяют измерения для объемов 0,5 л и 3 л воздуха.

  • 5,4.2.2, Абсолютная погрешность измерения объема воздуха ДР не должна превышать ±0,10.

6. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

  • 6.1. Результаты периодической поверки или поверки после ремонта оформляют документом, составленным метрологической службой предприятия.

  • 6.2. Результаты поверки считаются положительными, если монитор удовлетворяет всем требованиям настоящей методики,

  • 6.3. Результаты считаются отрицательными, если при проведении поверки установлено несоответствие поверяемого монитора хотя бы одному из требований настоящей методики по каждому из измерительных каналов раздельно. Отрицательные результаты поверки оформляются путем выдачи извещений о непригодности с указанием причин непригодности. При этом запрещается выпуск монитора в обращение и его применение.

приложение 1

о

10 л/мин

t

воздуха
10 л/мин поверочной газовой смеси (ГСО)

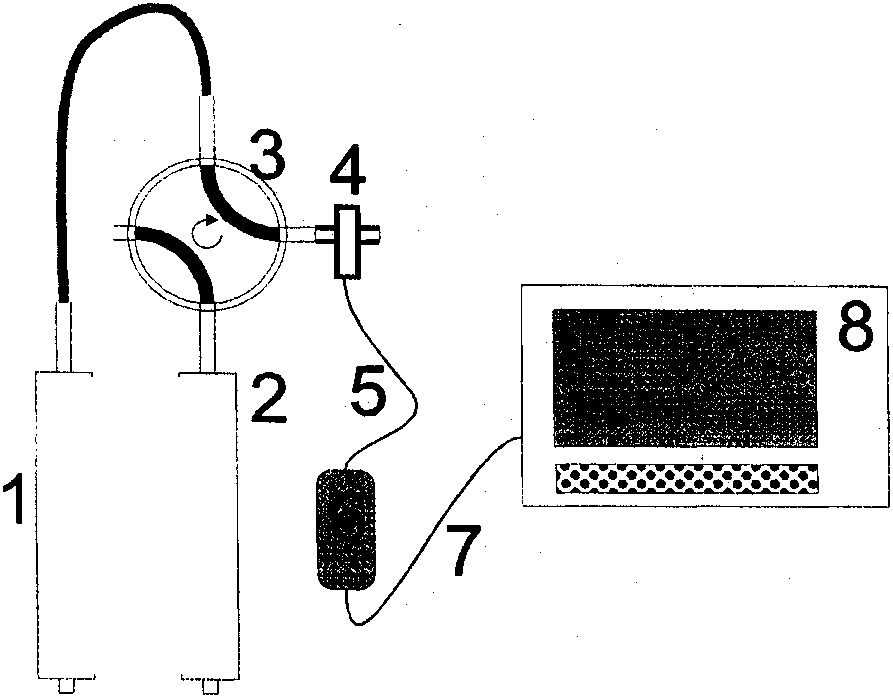

  • 1 - Ротаметр для контроля потока воздуха от установки воздуходувной;

  • 2 - Ротаметр для контроля потока поверочной газовой смеси с заданной концентраци

ей СОг;

  • 3 - Двухходовой кран с внутреннем объемом не более 2 мл;

  • 4 - Датчик капнометра с адаптером воздушного потока;

  • 5 - Кабель связи датчика и контроллера капнометра;

  • 6 - Контроллер капнометра;

  • 7 - Кабель связи контроллера капнометра и монитора;

  • 8 - Монитор.

Рис.1 Схема поверки канала капнометрии.

ПРИЛОЖЕНИЕ 2

(рекомендуемое)

ПРОТОКОЛ ПОВЕРКИ ■мониторы пациента модели «CARESCAPE В650»

Модификация _ Дата выпуска _ Дата поверки

Л;

кПа; %.

Условия поверки: температура окружающего воздуха атмосферное давление __________

относительная влажность

РЕЗУЛЬТАТЫ ПОВЕРКИ

  • 1. Результаты внешнего осмотра______________________

  • 2. Результаты опробования___________________________

  • 3. Результаты определения погрешностей измерительных каналов монитора:

  • - электрокардиографический к5анал:

  • - пульсоксиметрический канал:

  • - канал артериального давления:

  • - канал термометрии:

  • - канал часты дыхания (импедансный метод):

  • - канал капнометрии;

  • - канал спирометрии:

4. Заключение

Поверитель

Дата поверки
