Методика поверки «ГСОЕИ. Системы измерительные акустико-эмиссионные AMSY-6» (МП 040.Д4-20)

УТВЕРЖДАЮ

Заместитель директора

Государственная система обеспечения единства измерений

Системы измерительные акустико-эмиссионные AMSY-6

МЕТОДИКА ПОВЕРКИ

ный метролог «ВНИИОФИ»

С.Н. Него да '» сентября 2020 г.

научный сотрудник

«ВНИИОФИ»

В.Н. Крутиков « 22 » сентября 2020 г.

Москва 2020 г.

СОДЕРЖАНИЕ

• 1   ОБЛАСТЬ ПРИМЕНЕНИЯ

• 2  ОПЕРАЦИИ ПОВЕРКИ

• 3   СРЕДСТВА ПОВЕРКИ

• 4  ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 5   ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 6  У С ЛОВИЯ ПОВЕРКИ

• 7  ПОДГОТОВКА К ПОВЕРКЕ

• 8   ПРОВЕДЕНИЕ ПОВЕРКИ

• 9   ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

ПРИЛОЖЕНИЕ А

• 1.1 Настоящая методика поверки распространяется на системы измерительные акустико-эмиссионные AMSY-6 (далее по тексту - системы) и устанавливает методы и средства их первичной и периодических поверок.

• 1.2 Системы предназначены для многоканальной регистрации и измерений параметров электрических сигналов акустической эмиссии в процессе акустикоэмиссионных обследований: амплитуды, длительности, времени нарастания сигнала, энергии акустической эмиссии.

• 1.3 Интервал между поверками - 1 год.

1.4 Метрологические характеристики системы указаны в таблице 1. Таблица 1 - Метрологические характеристики системы

• 2.1 При проведении первичной (в том числе после ремонта) и периодической поверок должны выполняться операции, указанные в таблице 2.

Таблица 2 - Операции первичной и периодической поверок

• 2.2 Поверку средств измерений осуществляют аккредитованные в установленном порядке в области обеспечения единства измерений юридические лица и индивидуальные предприниматели.

• 2.3 Поверка системы прекращается в случае получения отрицательного результата при проведении хотя бы одной из операций, а систему признают не прошедшей поверку. При получении отрицательного результата по пунктам 8.3 методики поверки признается непригодным к применению преобразователь акустической эмиссии (далее - ПАЭ), если хотя бы с одним ПАЭ, из комплекта поставки система полностью прошла поверку.

• 3.1 Рекомендуемые средства поверки указаны в таблице 3.

• 3.2 Приведенные средства поверки могут быть заменены на их аналог, обеспечивающие определение метрологических характеристик системы с требуемой точностью.

• 3.3 Средства поверки должны быть аттестованы (поверены) в установленном порядке.

  Таблица 3 -	Рекомендуемые средства поверки
  Номер пункта (раздела) методики поверки	Наименование средства измерения или вспомогательного оборудования, номер документа, регламентирующего технические требования к средству, разряд по государственной поверочной схеме и (или) метрологические и основные технические характеристики
  8.4.1 -8.4.4	Генератор сигналов сложной формы AFG3022 (далее - генератор), (Per. № 32620-06). Диапазон частот генерируемых сигналов (синусоидальная форма) от 1 мГц до 25 МГц; Пределы допускаемой относительной погрешности установки частоты ± 1 ррш.
  8.4.1	Осциллограф цифровой TDS2012B (далее - осциллограф), (Per. № 32618-06). Диапазон коэффициента развертки от 5 нс/дел до 50 с/дел; Диапазон коэффициента отклонения от 2 мВ/дел до 5 В/дел; Пределы допускаемой относительной погрешности коэффициента отклонения от 10 мВ/дел до 5 В/дел ± 3 %; Пределы допускаемой абсолютной погрешности измерения временных интервалов ± (Кр/250 + 50-10‘6*Тизм + 0,6 нс) с, где Кр - коэффициент развертки, Тизм - измеряемый временной интервал в с.
  8.4.2	Магазин затуханий МЗ-50-2 (далее - магазин затуханий), (Per. № 5783-76). Диапазон ослабления от 0 до 120 дБ; Пределы допускаемой абсолютной погрешности ± 1 дБ.
  Вспомогательные устройства
  8.3	Плита поверочная Micron (далее - плита поверочная), (Per № 50635-12). Размеры плиты 630 х 400 мм; Допускаемое отклонение от плоскостности рабочей поверхности 30 мкм.

  8.3	Магнитные прижимы
  8.3	Имитатор Су-Нильсена

• 4.1 Лица, допускаемые к проведению поверки, должны изучить устройство и принцип работы средств поверки по эксплуатационной документации, пройти обучение на право проведения поверки по требуемому виду измерений.

• 5.1 При подготовке и проведении поверки должно быть обеспечено соблюдение требований безопасности работы и эксплуатации для оборудования и персонала, проводящего поверку, в соответствии с приведенными требованиями безопасности в нормативно-технической и эксплуатационной документации на средства поверки.

• 5.2 При проведении поверки должны соблюдаться требования ГОСТ 12.3.019-80. «Испытания и измерения электрические. Общие требования безопасности».

• 5.3 Освещенность рабочего места поверителя должна соответствовать требованиям Санитарных правил и норм СанПиН 2.2.1/2.1.1.1278-03.

6 УСЛОВИЯ ПОВЕРКИ

6.1 При проведении поверки должны быть соблюдены следующие условия:

6.2 Измерения на применяемой аппаратуре должны осуществляться в соответствии с

руководством по эксплуатации и начинаться только после установления рабочего режима поверяемого прибора и средств поверки.

• 7.1 Если система и средства поверки до начала измерений находились в климатических условиях, отличающихся от указанных в пункте 6.1 методики поверки, то систему нужно выдержать при этих условиях не менее 12 часов и средства поверки выдержать не менее часа, или времени, указанного в эксплуатационной документации.

• 7.2 Перед проведением поверки, средства поверки подготовить к работе в соответствии с руководством по эксплуатации.

• 8 ПРОВЕДЕНИЕ ПОВЕРКИ

• 8.1.1 При проведении внешнего осмотра должно быть установлено:

• • комплектность системы в соответствии с эксплуатационной документацией;

• • отсутствие явных механических повреждений системы и ее составных частей;

• • наличие всех органов регулировки и коммутации;

• • наличие маркировки системы в соответствии с эксплуатационной документацией.

• 8.1.2 Система считается прошедшей операцию поверки с положительным результатом, если установлено соответствие по перечисленным выше требованиям.

• 8.2.1 Собрать систему согласно руководству по эксплуатации.

• 8.2.2 Подключить блок сбора и обработки данных системы (далее - БД) к персональному компьютеру с помощью кабелей связи из комплекта поставки системы.

• 8.2.3 Включить тумблер питания, расположенный на задней панели БД.

• 8.2.4 На персональном компьютере запустить панель управления «Vallen Control Panel». В панели управления нажать кнопку «About».

• 8.2.5 В открывшемся информационном окне прочитать идентификационное наименование и номер версии ПО.

• 8.2.6 Система считается прошедшей операцию поверки с положительным результатом, если идентификационные данные ПО системы соответствуют значениям, приведенным в таблице 4.

Таблица 4 - Идентификационные данные ПО системы

• 8.3.1 Выполнить пункт 8.2.1.

  • 8.3.1.1 Подключить систему к питающей сети.

  • 8.3.1.2 Подключить выход ПАЭ ко входу первого канала БД, если в ПАЭ встроен предусилитель или через внешний предусилитель из комплекта поставки, если в ПАЭ нет предусилителя.

  • 8.3.1.3 Подключить БД к персональному компьютеру с помощью кабелей связи из комплекта поставки системы.

  • 8.3.1.4 Включить тумблер питания, расположенный на задней панели БД.

8.3.2 На персональном компьютере запустить панель управления «Vallen Control Panel». В панели управления запустить вкладку «Acquisition» (рисунок 1). Откроется окно «Acquisition Setup» (рисунок 2). При правильном подключении системы и компьютера операция «Step 1:» выполнится автоматически.

О Vallen Control Panel R2018.0726

Acquisition:

Data acquisition program:

Acquires AE plus TR-data (if optional TR modules are installed). Double click on the icon to start this program.

This product is licensed for:

PANATEST - MOSCOW, RUSSIA

111250 Moscow, Russia

For demo only - not for commercial use

Time limited - Expire Date: 31,03.2020 (286 days left)

? Help 0 About                                       Hide         Close

Рисунок 1 - Панель управления «Vallen Control Panel»

0 About..

Vallen Acquisition R2018.0726                                                                X

Рисунок 2 - Окно «Acquisition Setup»

• 8.3.3 В окне «Acquisition Setup» в меню «Step 2:» указать имя файла «test2» для сохранения настроек акустико-эмиссионной системы; в меню «Step 3:» «Acquisition Parameter Setup» для всех каналов установить следующие значения параметров:

• • Порог отсечки шумов генератора «Threshold (dB)» - «60 дБ»;

• • Отношение порога к шуму «Threshold to noise ratio» - «0»;

• • Время перевооружения «Rearm time (ms)» — «2 мкс»;

• • Время ограничения длительности «Duration discr. time (ps)»- «250 мкс»;

• • Частотный фильтр «Filter:» - установить частотный фильтр, охватывающий полосу пропускания, проверяемого ПАЭ;

• • «Inp.device:» выбрать в соответствии с подключенном ПАЭ;

• • «Preamp, gain (dB)» - установиться автоматически если подключен ПАЭ со встроенным предусилителем или установить значение усиления, указанное на маркировке отдельного предусилителя.

• 8.3.4 В окне «Acquisition Setup» выбрать меню «Step 4:». В открывшемся окне (рисунок 3) нажать клавишу «Record».



Vsllen Acquisition R2018.0726                                                                X

Pulsing:

Function:

L----------------------------------

Рисунок 3 - Панель запуска.

• 8.3.5 В панели управления «Vallen Control Panel» запустить вкладку «Visual АЕ».

• 8.3.6 В меню «File» выбрать сохраненный файл настроек системы «test2» и график «Amplitude (dB) - time (s)».

• 8.3.7 Установить ПАЭ через слой контактной смазки на плиту поверочную. Прижать ПАЭ к плите поверочной, чтобы обеспечить контакт поверхностей. Рекомендуется применить магнитные прижимы для прижатия ПАЭ с постоянной силой.

• 8.3.8 Запустить систему командой меню «Record» (Рисунок 3).

• 8.3.8.1 Имитируя сигнал акустической эмиссии изломом графитового стержня диаметром от 0,3 до 0,5 мм, твердостью 2Т или 2Н (имитатор Су-Нильсена), выполнить измерение амплитуды АЭ сигнала (в децибелах), пришедшего на ПАЭ.

• 8.3.8.2 Измерение амплитуды АЭ сигнала по пункту 8.3.8.1 выполнить 3 раза.

• 8.3.9 Выполнить остановку системы командой «Stop» (Рисунок 4) и удалить слой контактной жидкости с проверенного ПАЭ.

  Vallen Acquisition Р2018.0726		X
  Acquisition: C:\AMSY - 6\test2.pridb
  AE-File Information:		Leds:
  Size: 80 KB (0 В / s)		Q AE dis
  Free space: 604,09 GB		О TR dis
  No AE front-end filter.		@ Run @ Alarm © Warn © SPO © SP1
  Pulsing:
  Function:	Start Pulsing	Step Pulsing
  Status: Acquisition suspended.
  Г     \
  2	•    L	■
  Help      Other...	Record     Label	Stop
  __________________________V_________/

Рисунок 4 - Панель запуска.

• 8.3.10 Повторить измерения по пунктам 8.3.7 - 8.3.9 методики поверки для всех ПАЭ из комплекта поставки системы.

• 8.3.11 Система считается прошедшей операцию поверки с положительным результатом, если на всех ПАЭ разница между минимальным и максимальным значением амплитуды измеренных АЭ сигналов не превышает 3 дБ.

• 8.4 Определение метрологических характеристик

• 8.4.1.1 Выполнить пункт 8.3.1.1.

• 8.4.1.2 Выполнить пункт 8.3.1.3.

• 8.4.1.3 К BNC разъему входа первого канала, расположенного на передней панели БД, подключить осциллограф.

• 8.4.1.4 Включить тумблер питания, расположенный на задней панели БД.

• 8.4.1.5 На персональном компьютере запустить панель управления «Vallen Control Panel». В панели управления запустить вкладку «Acquisition» (рисунок 1). Откроется окно «Acquisition Setup» (рисунок 2). При правильном подключении системы и компьютера «Step 1:» выполнится автоматически.

• 8.4.1.6 В окне «Acquisition Setup» в меню «Step 2:» указать имя файла «test2» для сохранения настроек акустико-эмиссионной системы; в меню «Step 3:» «Acquisition Parameter Setup» для всех каналов установить следующие значения параметров:

• • Порог отсечки шумов генератора «Threshold (dB)» - «54 дБ»

• • Отношение порога к шуму «Threshold to noise ratio» - 0

• • Время перевооружения «Rearm time (ms)» - «50 мкс»;

• • Время ограничения длительности «Duration discr. time (ps)» - «50 мкс»;

• • Частотный фильтр «Filter:» - от 95 до 300 кГц

• • «Inp.device:» AC Input @100К (OdB)

• • «Preamp, gain (dB)»  -  «34 дБ» (усиление, соответствующее усилению предусилителя).

• 8.4.1.7 В окне «Acquisition Setup» выбрать меню «Step 4:». В открывшемся окне (рисунок 3) нажать клавишу «Record».

• 8.4.1.8 В панели управления «Vallen Control Panel» запустить вкладку «Visual АЕ».

• 8.4.1.9 В меню «File» выбрать сохраненный файл настроек системы «test2» и график «Amplitude (dB) - time (s)».

• 8.4.1.10 Запустить систему командой меню «Record» (Рисунок 3).

• 8.4.1.11 По показаниям осциллографа убедиться в отсутствии постоянного напряжения на выходе системы.

• 8.4.1.12 Остановить систему командой меню «Stop». (Рисунок 4).

• 8.4.1.13 Собрать схему, представленную на рисунке 5.



  Рисунок 5 - Схема соединений

• 8.4.1.14 Установить генератор в режим генерации пакетов импульсов сигнала с синусоидальной несущей и прямоугольной формой модуляции амплитуды со следующими параметрами:

• • режим работы - «пачка»;

• • функция - «синус»;

• • количество импульсов - «3 »;

• интервал запуска - «400 мкс».

• 8.4.1.15 Запустить систему командой меню «Record» (Рисунок 3).

• 8.4.1.16 При первом открытии файла будет предложено использовать стандартную конфигурацию, это необходимо, так как в неё включены все необходимые для проверки графики.

Xt Vallen Visual&E (:m; - p:\AMSY ■            on twrtJ.pri]

Yr Файл Орзвхл Вставка Лист Диализ Qkmo Помощь

2-

012345676» 10

2С-4                               Channel

iL Фильтр не ярииеиеь

R        D CNTS Е(ТЕ) RMS THR     РАО

teuj   [_ЦУ] [dB]     t»V] KRSF1

Рисунок 6 - Рабочее окно программы

• 8.4.1.17 Сохранить установленные настройки, для этого необходимо в верхней панели окна «Visual АЕ» нажать «Файл» и затем «Сохранить конфигурацию».

• 8.4.1.18 Установить на генераторе следующие настройки и подать сигнал с генератора:

• • установить амплитуду сигнала, соответствующую 95 дБ на системе;

• • частота несущей на среднегеометрическую частоту рабочего диапазона от 95 до 300 кГц.

• 8.4.1.19 Изменяя частоту несущей на генераторе в сторону верхних и нижних частот рабочего диапазона определить частотный диапазон системы по уменьшению амплитуды сигнала на 3 дБ относительно амплитуды, установленной на среднегеометрической частоте диапазона.

• 8.4.1.20 Повторить пункты 8.4.1.18 - 8.4.1.19 пять раз. Результат измерений частотного диапазона усреднить.

• 8.4.1.21 Остановить систему командой меню «Stop». (Рисунок 4).

• 8.4.1.22 Установить на генераторе частоту несущей на среднегеометрическую частоту рабочего диапазона от 0,5 до 100,0 кГц.

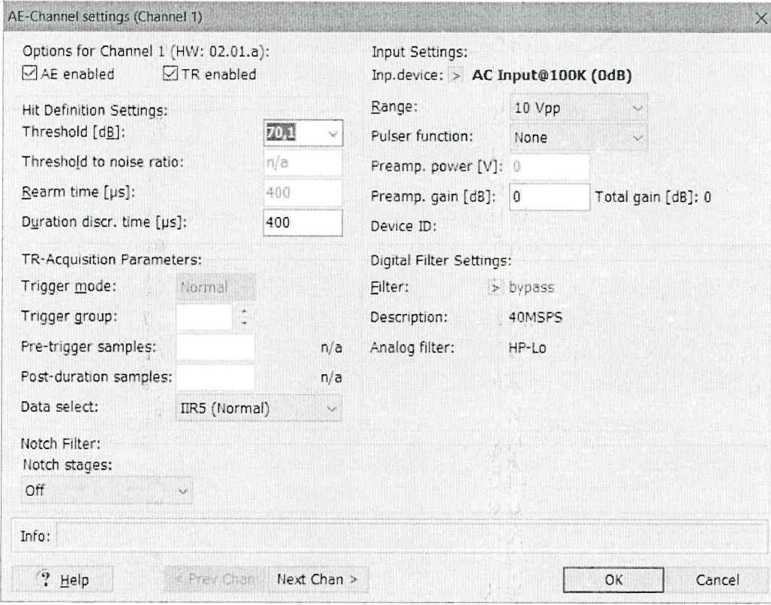

• 8.4.1.23 На системе установить:

• • Частотный фильтр «Filter:» - bypass;

• • Время ограничения длительности «Duration discr. time (ps)» - «400 мкс»;

• • Время перевооружения «Rearm time (ms)» - «400 мкс».

• 8.4.1.24 Повторить пункты 8.4.1.15 - 8.4.1.21.

• 8.4.1.25 Установить на генераторе частоту несущей 570 кГц на среднегеометрическую частоту рабочего диапазона от 300 до 1100 кГц.

• 8.4.1.26 На системе установить частотный фильтр от 300 до 1100 кГц.

• 8.4.1.27 Повторить пункты 8.4.1.15-8.4.1.21.

• 8.4.1.28 Установить на генераторе частоту несущей 1020 кГц на среднегеометрическую частоту рабочего диапазона от 520 до 2000 кГц

• 8.4.1.29 На системе установить частотный фильтр от 520 до 2000 кГц.

• 8.4.1.30 Повторить пункты 8.4.1.15 - 8.4.1.21.

• 8.4.1.31 Повторить пункты 8.4.1.3 - 8.4.1.30 для всех каналов системы.

• 8.4.1.32 Вычислить отклонение рабочих частот 5/?, %, на нижней (верхней) границе от номинальных по формуле:



  ¹ ном

(1)

где Г_изм - частота несущей на генераторе в сторону верхних и нижних частот рабочего диапазона по уменьшению амплитуды сигнала на 3 дБ, кГц;

F_H0M - частота фильтра на нижней (верхней) границе, кГц.

• 8.4.1.33 Система считается прошедшей операцию поверки с положительным результатом, если результаты измерений соответствуют значениям, указанным в таблице 5.

Таблица 5 - Значение метрологических характеристик

Наименование характеристики

от 0,5 до 100,0 от 95,0 до 300,0 от 300,0 до 1100,0

• 8.4.2.1 На персональном компьютере запустить панель управления «Vallen Control Panel». В панели управления запустить вкладку «Acquisition» (рисунок 1). Откроется окно «Acquisition Setup» (рисунок 2). При правильном подключении системы и компьютера «Step 1:» выполнится автоматически.

• 8.4.2.2 В окне «Acquisition Setup» в меню «Step 2:» указать имя файла «test2» для сохранения настроек акустико-эмиссионной системы; в меню «Step 3:» «Acquisition Parameter Setup» (рисунок 8) для всех каналов установить следующие значения параметров:

• • Порог отсечки шумов генератора «Threshold (dB)» - «12 дБ»;

• • Отношение порога к шуму «Threshold to noise ratio» - 0;

• • Время перевооружения «Rearm time (ms)» - «50 мкс»;

• • Время ограничения длительности «Duration discr. time (ps)» - «50 мкс»;

• • Частотный фильтр «Filter:» - от 95 до 300 кГц

• • «Inp.device:» AC Input @100К (OdB)

• • «Preamp, gain (dB)» - «34 дБ» (усиление предусилителя)

• 8.4.2.3 В окне «Acquisition Setup» выбрать меню «Step 4:». В открывшемся окне (рисунок 3) нажать клавишу «Record».

• 8.4.2.4 В панели управления «Vallen Control Panel» запустить вкладку «Visual АЕ».

• 8.4.2.5 В меню «File» выбрать сохраненный файл настроек акустико-эмиссионной системы «test2 » и график «Amplitude (dB) - time (s)».

• 8.4.2.6 Запустить систему командой меню «Record» (Рисунок 3).

• 8.4.2.7 По графику «Amplitude (dB) - time (s)» определить значения амплитуды, являющиеся средними значениями уровня шума, эквивалентные значению нижней границы диапазона измерений амплитуды АЭ сигнала системы.

• 8.4.2.8 Остановить систему командой меню «Stop».

• 8.4.2.9 Повторить пункты 8.4.2.6 - 8.4.2.8 три раза, результаты измерений усреднить.

• 8.4.2.10 Собрать схему, представленную на рисунке 7.



Рисунок 7 - Схема соединений

• 8.4.2.11 Установить генератор в режим генерации пакетов импульсов сигнала с синусоидальной несущей и прямоугольной формой модуляции амплитуды со следующими параметрами:

• • режим работы - «пачка»;

• • функция - «синус»;

• • количество импульсов - «3 »;

• • интервал запуска - «500 мкс»;

• • амплитуда - «2,0 В» по положительной составляющей;

• • частота несущей - среднегеометрическая частота рабочего диапазона системы от 95 до 300 кГц.

• 8.4.2.12 На магазине затуханий установить затухание 0 дБ.

• 8.4.2.13 В окне «Acquisition Setup» в меню «Step 3:» «Acquisition Parameter Setup» (рисунок 8) для всех каналов установить следующие значения параметров:

• • Порог отсечки шумов генератора «Threshold (dB)» - «54 дБ».



Рисунок 8 - Диалоговое окно «АЕ-Channel settings»

• 8.4.2.14 В панели управления «Vallen Control Panel» запустить вкладку «Visual АЕ».

• 8.4.2.15 Выбрать в меню «Visual АЕ» - «test2» график «Amplitude(dB)-time(s)».

• 8.4.2.16 В меню «File» выбрать сохраненный файл настроек акустико-эмиссионной системы «test2» и график «Amplitude (dB) - time (s)».

• 8.4.2.17 Запустить систему командой меню «Record» (Рисунок 3).

• 8.4.2.18 Изменяя выходное напряжение на генераторе, определить максимальные значения амплитуды АЭ сигнала для каждого из каналов, эквивалентное значению верхней границы диапазона измерений амплитуды АЭ сигнала системы, используя график в окне «Amplitude (dB) - time (s)». Необходимо следить за тем, чтобы напряжение на генераторе не превышало 4,5 В во избежание выхода канала из строя. Выполнить не менее трех измерений.

• 8.4.2.19 Рассчитать динамический диапазон измерений амплитуды АЭ сигнала как разницу между значением амплитуды, измеренной в пункте 8.4.2.18 и значением амплитуды собственных шумов, измеренной в пункте 8.4.2.7.

• 8.4.2.20 Выставить на генераторе выходное напряжение таким образом, чтобы на системе значение амплитуды АЭ сигнала составляло 96 дБ.

• 8.4.2.21 На магазине затуханий установить затухание 20 дБ.

• 8.4.2.22 В окне «Amplitude (dB) - time (s)» прочитать измеренное значение амплитуды АЭ сигнала.

• 8.4.2.23 Повторить пункт 8.4.2.22, установив на магазине затуханий значения 40 и 60 дБ.

• 8.4.2.24 Повторить пункты 8.4.2.21 - 8.4.2.23 три раза, результаты измерений усреднить.

• 8.4.2.25 Повторить пункты 8.4.2.4 - 8.4.2.24 для всех каналов системы.

• 8.4.2.26 Повторить пункты 8.4.2.1 - 8.4.2.25, установив на системе программный частотный фильтр от 0,5 до 100 кГц, «Duration discr. time» - «400 мкс», «Rearm time» - «400 мкс» и на генераторе установить частоту несущей 10 кГц на среднегеометрическую частоту установленного частотного диапазона.

• 8.4.2.27 Повторить пункты 8.4.2.1 - 8.4.2.25, установив на системе программный частотный фильтр от 300 до 1100 кГц и на генераторе установить частоту несущей 570 кГц на среднегеометрическую частоту установленного частотного диапазона. При необходимости изменить частоту оцифровки с 5 до 10 МГц.

• 8.4.2.28 Повторить пункты 8.4.2.1 - 8.4.2.25, установив на системе программный частотный фильтр от 520 до 2000 кГц и на генераторе установить частоту несущей 1020 кГц на среднегеометрическую частоту установленного частотного диапазона.

• 8.4.2.29 Остановить систему командой меню, «Stop».

• 8.4.2.30 Рассчитать абсолютную погрешность измерений амплитуды АЭ сигнала по формуле:

Д -^ИЗМ 71_Вх            -                                   (3)

где 4_ВХ - значение амплитуды АЭ сигнала, поданное с генератора, с учетом выставленного на магазине затуханий ослабления (76, 56, 36 дБ), дБ;

Л_изм - амплитуда АЭ сигнала, измеренная на системе, дБ

• 8.4.2.31 Система считается прошедшей операцию поверки с положительным результатом, если результаты измерений соответствуют значениям, указанным в таблице 6:

Таблица 6 - Значение параметров

• 8.4.3.1 Собрать схему, представленную на рисунке 5.

• 8.4.3.2 Установить на генераторе следующие настройки:

• • режим работы - «пачка»;

• • функция - «синус»;

• • количество импульсов - «6» (соответствует длительности АЭ сигнала 50 мкс);

• • интервал запуска - «500 мкс»;

• • частота несущей - «120 кГц»;

• • амплитуда - «150 мВ».

• 8.4.3.3 На системе установить в диалоговом окне «АЕ-Channel settings» для всех каналов следующие значения параметров:

• • Порог отсечки шумов генератора «Threshold (dB)» - «54 дБ»;

• • «Rearm time (ms)» - «50 мкс»;

• • «Duration discr. time (ps)» - «400 мкс»;

• • «Filter:» - от 95 до 300 кГц;

• • «Inp.device:» AC Input @100K (OdB) (это характеристика при которой на канал не подается постоянное напряжение и учитывается усиление предусилителя)',

• • «Preamp, gain (dB)» - «34 дБ» (усиление предусилителя).

• 8.4.3.4 Выбрать в меню «Visual АЕ» - «test2» график «HITs - time (s)».

• 8.4.3.5 Запустить систему командой меню «Record».

• 8.4.3.6 Зафиксировать значение длительности АЭ сигнала.

• 8.4.3.7 Повторить пункт 8.4.3.6, установив на генераторе количество импульсов 12, 24, 240, 2400, 7800, что соответствует длительности АЭ сигнала, установленного на генераторе 100, 200, 2000, 20000, 65000 мкс.

• 8.4.3.8 Осуществляют остановку системы командой меню, «Stop».

• 8.4.3.9 Повторить пункты 8.4.3.5 - 8.4.3.8 три раза, результаты измерений усреднить.

• 8.4.3.10 Рассчитать относительную погрешность измерений длительности АЭ сигнала.

_д _ . _{100 (5)} lyCT

где Г_Ус_Т - длительность АЭ сигнала генератора, мкс;

Г_изм - длительность АЭ сигнала, измеренная на системе, мкс.

• 8.4.3.11 Повторить пункты 8.4.3.1 - 8.4.3.10 для всех каналов системы.

• 8.4.3.12 Система считается прошедшей операцию поверки с положительным

результатом, если результаты измерений соответствуют значениям, указанным в таблице 7: Таблица 7 - Значение метрологических характеристик

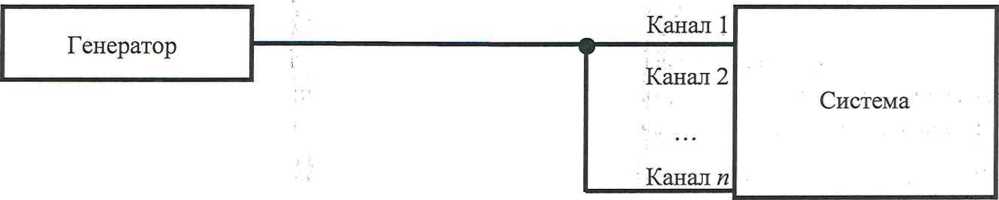

• 8.4.4.1 Собрать схему, представленную на рисунке 10.



Рисунок 10 - Схема соединений

• 8.4.4.2 Установить на генераторе следующие настройки:

• • режим работы - «пачка»;

• • функция - «синус»;

• • количество импульсов - «3 »;

• • интервал запуска - «500 мкс»;

• • частота несущей - «120 кГц»;

• • амплитуда - «150 мВ».

• 8.4.4.3 На системе установить в диалоговом окне «АЕ-Channel settings» для всех каналов следующие значения параметров:

• • Порог отсечки шумов генератора «Threshold (dB)» - «54 дБ»;

• • «Rearm time (ms)» - «50 мкс»;

• • «Duration discr. time (pis)» - «400 мкс»;

• • «Filter:» - от 95 до 300 кГц;

• • «Inp.device:» AC Input @100K (OdB) {это характеристика при которой на канал не подается постоянное напряжение и учитывается усиление предусилителя')',

• • «Preamp, gain (dB)» - «34 дБ» (усиление предусилителя).

• 8.4.4.4 Выбрать в меню «Visual АЕ» - «test2» график «HIT s - time (s)».

• 8.4.4.5 Запустить систему командой меню «Record».

• 8.4.4.6 Зафиксировать значение времени прихода АЭ сигнала на каждый подключенный канал.

• 8.4.4.7 Осуществляют остановку системы командой меню, «Stop».

• 8.4.4.8 Повторить пункт 8.4.4.5 - 8.4.4.7 три раза, результаты измерений усреднить.

• 8.4.4.9 Рассчитать абсолютную погрешность временного разрешения при регистрации АЭ сигнала по каналам по формуле:

Ат= - Т_п                                      (6)

где Т\ - времени прихода АЭ сигнала на 1 канал, мкс;

Т_п - времени прихода АЭ сигнала на п канал, мкс.

• 8.4.4.10 Система считается прошедшей операцию поверки с положительным результатом, если абсолютная погрешность временного разрешения при регистрации АЭ сигнала по каналам не более ± 1 мкс.

• 9.1 Результаты поверки оформляются протоколом (Приложение А). Сведения о результатах поверки передаются в Федеральный информационный фонд.



ПРИЛОЖЕНИЕ А (Рекомендуемое) Форма протокола поверки

Протокол первичной/периодической поверки №____

От «___»___________20___года.

Средство измерений: _______________________________________________________

Заводской номер: __________________________________________________________

Дата выпуска: _____________________________________________________________

Серия и номер клейма предыдущей поверки: ________________________________

Принадлежащее: _______________________________________________________

Поверено в соответствии с методикой поверки: ________________________________

С применением эталонов: _________________________________________________

Условия проведения поверки:

Температура окружающей среды________°C;

Относительная влажность_______________%;

Атмосферное давление_________________кПа;

Напряжение сети переменного тока______В;

Частота сети переменного тока__________Гц.

А.1 Внешний осмотр

А.2 Результаты определения метрологических характеристик:

Заключение:_______________________________________________________________________

Средство измерений признать пригодным (или непригодным) для применения

17
