Методика поверки «Преобразователи напряжения измерительные ИПН-05 УХЛ 3.1. Методика поверки» (ΜΠ-062/09-2018)

СОГЛАСОВАНО

ЛОЕИ ТЕСТ»

Цехан

2018г.

Преобразователи напряжения измерительные ИПН-05 УХЛ3.1.

Методика поверки МП-062/09-2018

Москва, 2018

Содержание

• 1  ВВЕДЕНИЕ

• 2  ОПЕРАЦИИ ПОВЕРКИ

• 3  СРЕДСТВА ИЗМЕРЕНИЙ

• 4  ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 5  ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 6  УСЛОВИЯ ПОВЕРКИ

• 7  ПОДГОТОВКА К ПОВЕРКЕ

• 8  ПРОВЕДЕНИЕ ПОВЕРКИ

• 9  ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

Настоящая методика поверки распространяется на Преобразователи напряжения измерительные ИПН-05 УХЛ3.1 (далее - ИПН, преобразователи) и устанавливает содержание и методику их поверки.

Интервал между поверками - 8 лет.

При проведении поверки должны выполняться операции, указанные в таблице 1.

Таблица 1

При проведении поверки должны применяться средства измерений,

указанные в таблице 2, имеющие свидетельства о поверке с не истекшим сроком действия. Структурная схема поверки приведена на рисунке 1.

Таблица 2

Продолжение таблицы 2

Примечание: Допускается применение средств поверки, не приведенных в перечне, но имеющих характеристики, не хуже приведенных в таблице.

При проведении поверки должны соблюдаться требования ГОСТ 12.2.007.0-75, ГОСТ 12.3.019-80, «Правила по охране труда при эксплуатации электроустановок», «Правил эксплуатации электроустановок потребителей».

Должны быть также обеспечены требования безопасности, указанные в эксплуатационных документах на средства поверки

• 5.1   К проведению поверки допускаются лица, изучившие эксплуатационную документацию на поверяемые средства измерений, эксплуатационную документацию на средства поверки и аккредитованные на право проведения поверки в соответствии с действующим законодательством РФ.

• 5.2 Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право проведения работ в электроустановках с квалификационной группой по электробезопасности не ниже III.

При проведении поверки должны быть соблюдены условия, указанные в таблице 3

Таблица 3 - Условия проведения поверки

Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• 7.1 Проверка наличия свидетельств поверки на все средства поверки.

• 7.2  Подготовка средств поверки к работе по соответствующим инструкциям по эксплуатации.

• 7.3  Подготовка к работе поверяемого барьера в соответствии с руководством по эксплуатации.

• 8 ПРОВЕДЕНИЕ ПОВЕРКИ

При внешнем осмотре должно быть установлено соответствие ИПН следующим требованиям:

• 8.1.1. ИПН не должен иметь повреждений и дефектов, ухудшающих внешний вид и препятствующих его применению.

• 8.1.2. На фирменной табличке должно быть обозначение варианта исполнения, а также заводской номер.

При проверке комплектности должно быть установлено соответствие с перечнем, приведенным в описание типа на ИПН

При проведении опробования должна быть установлена работоспособность ИПН.

Проверить работоспособность поверяемого ИПН в соответствии с руководством по эксплуатации.

Определение метрологических характеристик ИПН проводят следующим образом:

8.4.1 Определение метрологических характеристик ИПН заключается в проверке класса точности по ГОСТ Р МЭК 60044-7-2010 (с номинальным вторичным напряжением переменного тока 100Л/3), определении погрешности измерения и преобразования напряжения постоянного тока.

Проверка класса точности по ГОСТ Р МЭК 60044-7-2010 (с номинальным вторичным напряжением переменного тока 100/л/З) проводится в следующей последовательности:

Собрать схему подключений согласно рисунку 1 в соответствии с эксплуатационной документацией.

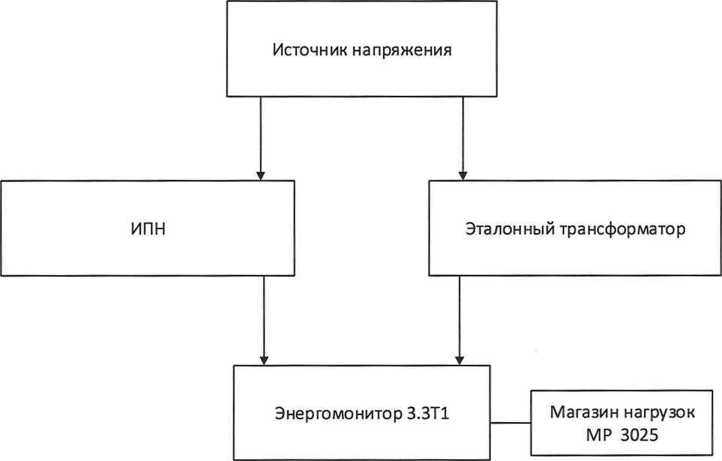

Рисунок 1 - Структурная схема проверки класса точности

Включить и подготовить испытываемый образец в соответствии с эксплуатационной документацией.

Воспроизвести испытательный сигнал с помощью источника в

соответствии с таблицей 4. Таблица 4

Снять показания с Энергомонитора З.ЗТ1, пересчитать полученные значения в соответствии с масштабными коэффициентами ИПН и эталонного трансформатора.

Рассчитывают допускаемую относительную погрешность коэффициента масштабного преобразования для потенциального выхода:

_5Х=^.₁₀0О/о,                  ₍₂₎

где Х_о - действительное значение напряжения переменного тока, получаемое с использованием эталонного трансформатора;

X - значение напряжения переменного тока полученные с помощью ИПН.

ИПН считают прошедшим поверку, если полученные результаты определения метрологических характеристик не превышают значения, указанные в описание типа.

• 8.4.2 Методика проведения поверки в соответствии с п. 10.3 ГОСТ 8.216-2011.

• 9.1  Результаты поверки измерителей оформить в соответствии с Приказом Министерства промышленности и торговли РФ от 2 июля 2015 г. № 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

• 9.2 При положительном результате поверки ИПН удостоверяются записью в паспорте, заверяемой подписью поверителя и знаком поверки или выдается «Свидетельство о поверке».

• 9.3 При отрицательном результате поверки ИПН не допускаются к дальнейшему применению, знак поверки гасится, «Свидетельство о поверке» аннулируется, выписывается «Извещение о непригодности» или делается соответствующая запись в паспорте на ИПН.
