Методика поверки «Контроллеры многофункциональные ARIS-28xx» (МП ПБКМ.424359.016)

СОГЛАСОВАНО

С.М. Тюков

2017 г.

ПБКМ.424359.016МП

Методика поверки

г. Видное

• 1 Общие положения...

• 2 Операции поверки

• 3 Средства поверки

• 4 Требования к квалификации поверителей..

• 5 Требования безопасности

• 6 Условия поверки

• 7 Подготовка к поверке

• 8 Проведение поверки

• 9 Оформление результатов поверки

• 10 Приложение А (обязательное) Метрологические характеристики

контроллеров

• 1.1 Настоящая методика поверки распространяется на контроллеры многофункциональные ARIS-28xx (далее - контроллеры, ARIS) и устанавливает методику их первичной и периодической поверок.

• 1.2 На первичную поверку следует предъявлять контроллер, принятый отделом технического контроля организации-изготовителя или уполномоченным на то представителем организации, до ввода в эксплуатацию и после ремонта.

• 1.3 На периодическую поверку следует предъявлять контроллер в процессе эксплуатации и хранения, который был подвергнут регламентным работам необходимого вида, и в эксплуатационных документах на который есть отметка о выполнении указанных работ.

• 1.4 Периодичность поверки - один раз в 10 лет.

• 1.5 Периодическую поверку допускается проводить частично на основании письменного заявления владельца средства измерения (далее по тексту - СИ), оформленного в произвольной форме, если СИ используются для измерения меньшего числа величин или на меньшем числе поддиапазонов измерений, установленных в описании типа.

2.1 При проведении поверки выполняют операции, указанные в таблице 1. Таблица 1

• 2.2 Последовательность проведения операций поверки обязательна.

• 2.3 При получении отрицательного результата в процессе выполнения любой из опе

раций поверки контроллера бракуют и его поверку прекращают.

• 3.1 При проведении поверки рекомендуется применять средства поверки, приведён

ные в таблице 2.

Таблица 2

Продолжение таблицы 2

3.2 Допускается применение других средств поверки, обеспечивающих проверка ха

рактеристик контроллера с требуемой точностью.

• 3.3 Применяемые средства поверки должны быть исправны.

• 3.4 Средства измерений должны иметь действующие свидетельства о поверке. Испытательное оборудование должно быть аттестовано.

• 4.1 К проведению поверки допускают лица, имеющие документ о повышении квалификации в области поверки средств измерений электрических величин.

• 4.2 Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право работы в электроустановках с напряжением до 1 000 В с квалификационной группой по электробезопасности не ниже III.

• 5.1 При проведении поверки должны быть соблюдены требования безопасности, установленные ГОСТ 12.3.019-80, «Правилами техники безопасности, при эксплуатации электроустановок потребителей», «Межотраслевыми правилами по охране труда (правилами безопасности) при эксплуатации электроустановок». Должны быть соблюдены также требования безопасности, изложенные в эксплуатационных документах на контроллеры и применяемые средства измерений.

• 5.2 Средства поверки, которые подлежат заземлению, должны быть надежно заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отсоединений.

• 6.1 При проведении поверки должны соблюдаться следующие условия применения:

• - температура окружающего воздуха (20 ± 5) °C;

• - относительная влажность воздуха от 30 до 80 %;

• 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• - провести технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.2.007.0-75;

• - выдержать контроллер в условиях окружающей среды, указанных в п.6.1, не менее 2 ч, если он находился в климатических условиях, отличающихся от указанных в п.6.1;

• - подготовить к работе средства измерений, используемые при поверке, в соответствии с руководствами по их эксплуатации.

• 8.1 Внешний осмотр

При проведении внешнего осмотра контроллера проверяют:

• - соответствие комплектности перечню, указанному в формуляре;

• - соответствие серийного номера указанному в формуляре;

• - маркировку и наличие необходимых надписей на наружных панелях контроллера;

• - отсутствие механических повреждений (повреждение корпуса, разъёмов, индикаторов);

• - целостность пломбы.

Результат внешнего осмотра считают положительным, если соблюдаются вышеупомянутые требования.

• 8.2 Опробование

Опробование проводят следующим образом:

• 1) подготавливают контроллер в соответствии с руководством по эксплуатации;

• 2) подают питающее напряжение от источника питания (источник питания SM 400-AR-8 для модификаций с напряжением питания постоянного тока или ЛАТР однофазный TSGC2-3B для модификаций с напряжением питания переменного тока) на ввод питания контроллера;

• 3) проверяют наличие питания по индикации «Power»;

• 4) проверяют готовность к работе контроллера по миганию индикации «Work».

Результаты опробования считаются положительными, если при подаче на контроллер напряжения питания загорается индикатор «Power» и мигает «Work».

• 8.3 Подтверждение соответствия программного обеспечения.

Подтверждение соответствия программного обеспечения (далее по тексту - ПО) контроллера проводят следующим образом:

• 1) подготавливают контроллер в соответствии с руководством по эксплуатации;

• 2) подключают к персональному компьютеру (далее по тексту - ПК) проверяемый контроллер;

• 3) подают напряжение на контроллер;

• 2) загружают на ПК программу-конфигуратор в соответствии с руководством по эксплуатации;

• 3) перемещаясь в меню программы-конфигуратора, считывают наименование и номер версии программного обеспечения.

• 4) сравнивают наименование и номер версии ПО, указанные в формуляре и описании типа со считанными с ПК.

Результаты считаются положительными, если идентификационное наименование и номер версии программного обеспечения соответствуют данным в описании типа и эксплуатационной документации.

• 8.4 Проверка электрического сопротивления изоляции и электрической прочности изоляции.

  • 8.4.1 Проверка электрического сопротивления изоляции

Проверку электрического сопротивления изоляции проводят в следующей последовательности:

• 1) отключают питание контроллера;

• 2) отсоединяют все кабели, связывающие кон троллер с питающей сетью;

• 3) поочередно подключают установку для проверки параметров электрической безопасности GPT-79803 (далее по тексту-установка) к контрольным точкам независимых цепей в соответствии с рисунком 1. Независимыми цепями являются цепи питания, цепи дискретных входов (групповая развязка), цепи дискретных выходов (групповая развязка), цепи аналоговых входов (групповая развязка), цепи портов связи R.S-485 (групповая развязка), цепи портов связи RS-232



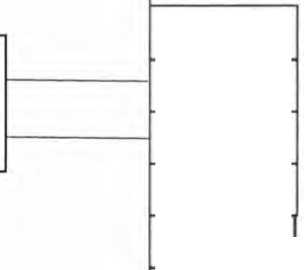

Рисунок 1 - Схема соединений для проведения испытаний изоляции

• 4) при помощи установки воспроизводят испытательное напряжение постоянного тока равное 500 В;

• 5) производят измерение электрического сопротивления изоляции между всеми цепями, указанными в п. 3);

Результаты проверки считаются удовлетворительными, если измеренное значение электрического сопротивления между каждой независимой цепью и корпусом, соединенным со всеми остальными независимыми цепями, не менее 100 МОм.

• 8.4.2 Проверка электрической прочности изоляции

Проверку электрической прочности изоляции проводят в следующей последовательности:

• 1) отключают питание контроллера;

• 2) отсоединяют все кабели, связывающие контроллер с питающей сетью;

• 3) при помощи установки воспроизводят в течение одной минуты действие испытательного переменного напряжения практически синусоидальной формы частотой 50 Гц с действующим значением 2000 В между цепями указанными в п.8.4.1.

Результаты проверки считаются положительными, если во время испытаний не было пробоя или перекрытия изоляции

• 8.5 Определение нормируемых метрологических характеристик.

  • 8.5.1 Определение приведенной (к диапазону измерений) погрешности измерений напряжения постоянного тока.

Определение приведенной (к диапазону измерений) погрешности измерений напряжения постоянного тока проводят при помощи калибратора многофункционального Calys 150R (далее - калибратор) в следующей последовательности:

• 1) собирают схему, представленную на рисунке 2;

  Калибратор многофункциональный Calys 150R



  G2
  	1
  -	2
  • • •
  •	23
  -	24

  		♦
  Источник питания			PWR		ETHERNET		ПЭВМ

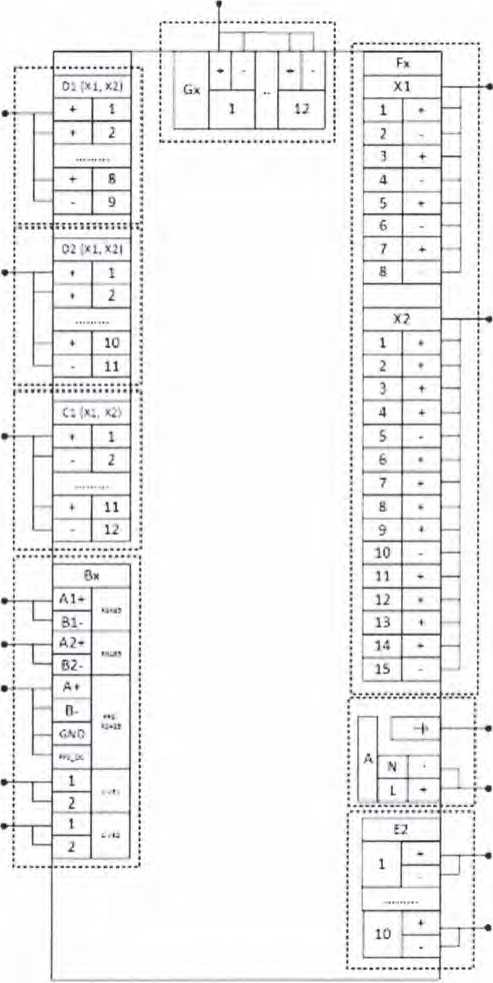

Рисунок 2 - Схема определений приведенной (к диапазону измерений) погрешности измерения напряжения постоянного тока

• 2) кабель связи интерфейса Ethernet подключают к разъему Ethernet контроллера, другой конец кабеля соединяют с ПК (сетевое соединение ПК должно быть в одной подсети с контроллером, т.е. <1Р-адрес ARIS-28xx> должен быть доступен с ПК);

• 3) подают питание на контроллер, дождаться загрузки ПО;

• 4) в адресной строке web-браузера вводят: ЬПр://<1Р-адрес ARIS-28xx >. В появившемся окне аутентификации вводят имя пользователя и пароль;

• 5) переходят по ссылкам «Система / Настройка модулей». Откроется список внутренних модулей контроллера;

• 6) выбирают из списка модули Gx, переключают тип всех входов на измерение напряжения (Тип U);

• 7) нажимают на кнопку «Применить изменения»;

• 8) выключают питание контроллера;

• 9) устанавливают при помощи переключателей порты аналогового ввода в режим измерения напряжения;

• 10) включают питание контроллера и дожидаются загрузки контроллера;

• 11) производят проверку входов по напряжению каждого аналогового модуля в зависимости от модификации;

• 12) подают на вход контроллера от калибратора сигналы напряжения постоянного тока в соответствии с таблицей 3 (в зависимости от модификации);

Таблица 3

13) рассчитывают приведенную (к диапазону измерений) погрешность измерения напряжения постоянного тока, у, %, по формуле:

где Ах- измеренное значение параметра, выводимое на WEB-форму, (для напряжения постоянного тока - В, для силы постоянного тока - мА);

Ао - эталонное значение напряжения постоянного тока, заданное калибраторе, (для напряжения постоянного тока - В. для силы постоянного тока - мА);

Ан - нормирующее значение измеряемого параметра, равное разности верхнего и нижнего пределов диапазона измерений напряжения постоянного тока, (для напряжения постоянного тока - В, для силы постоянного тока - мА).

14) повторяют пункты 12-13 для каждого канала контроллера.

Результаты считаются положительными, если полученные значения приведенной (к диапазону измерений) погрешности измерений напряжения постоянного тока не превышают пределов, указанных в таблице А.1 приложения А.

• 8.5.2 Определение приведенной (к диапазону измерений) погрешности измерения силы постоянного тока.

Определение приведенной (к диапазону измерений) погрешности измерения силы постоянного тока проводят при помощи калибратора многофункционального Calys 150R (далее - калибратор) в следующей последовательности:

• 1) собирают схему, представленную на рисунке 3;

  Источник питания



  	PWR		ETHERNET -
  -

  ПЭВМ

  Калибратор многофункциональный Calys 150R



  Рисунок 3 - Схема определения приведенной (к диапазону измерений) погрешности измерений силы постоянного тока

  G1
  •	1
  -	2
  ...
  ♦	23
  -	24

• 2) кабель связи интерфейса Ethernet подключают к разъему Ethernet контроллера, другой конец кабеля соединяют с ПК (сетевое соединение ПК должно быть в одной подсети с контроллером, т.е. <1Р-адрес ARIS-28xx> должен быть доступен с ПК);

• 3) подают питание на контроллер, дожидаются загрузки ПО;

• 4) в адресной строке web-браузера вводят: 1Шр://<1Р-адрес ARIS-28xx >. В появившемся окне аутентификации вводят имя пользователя и пароль;

• 5) переходят по ссылкам «Система / Настройка модулей». Откроется список внутренних модулей контроллера;

• 6) выбирают из списка модули Gx, переключают тип всех входов на измерение тока (Тип I);

• 7) нажимают на кнопку «Применить изменения»;

• 8) выключают питание контроллера;

• 9) конфигурируют переключателями порты аналогового ввода в режим измерения тока;

• 10) включают питание контроллера и дожидаются загрузки контроллера;

• 11) производят проверку токовых входов для каждого аналогового модуля в зависимости от модификации;

• 12) подают на вход контроллера от калибратора сигналы силы постоянного тока в соответствии с таблицей 4 (в зависимости от модификации);

Таблица 4

• 13) рассчитывают приведенную (к диапазону измерений) погрешность измерения силы постоянного тока, %, по формуле (1);

• 14) повторяют пункты 12-13 для каждого канала контроллера.

Результаты считаются положительными, если полученные значения приведенной (к диапазону измерений) погрешности измерений силы постоянного тока не превышают пределов, указанных в таблице А.1 приложения А.

• 8.5.3 Определение абсолютной погрешности внутренних часов

Определение абсолютной погрешности внутренних часов (далее - часов) проводят для двух основных видов конфигурации системы синхронизации: синхронизация по сигналам встроенного на модуле процессора приемника сигналов ГЛОНАСС/GPS или по сигналам от внешнего источника синхронизации (NTP-сервер, СОМ-порт).

При синхронизации от внешнего источника дополнительно используются lPPS-сигнал, поступающий от внешнего, по отношению к контроллеру, устройства.

• 8.5.3.1 Определение абсолютной погрешности внутренних часов с синхронизацией от источника точного времени ГлонассЮРБ (с использованием 1PPS) проводится при помощи радиочасов МИР РЧ-02 (далее - МИР) в следующей последовательности:

• 1) кабель связи Ethernet подключают к разъему Ethernet головного процессорного модуля контроллера, другой конец кабеля соединяют с ПК (сетевое соединение ПК должно быть в одной подсети с ARIS-28xx, т.е. <1Р-адрес ARIS-28xx> должен быть доступен с ПК);

• 2) при синхронизации по сигналу встроенного приемника точного времени подключают rJIOHACC/GPS-антенну к контроллеру;

• 3) при синхронизации по сигналу от внешнего источника подключают его (NTP-источник через Ethernet, другой источник точного времени через COM-порт) и внешний 1PPS-сигнал к контроллеру;

• 4) подключают радиочасы МИР РЧ-02, согласно руководству по эксплуатации к свободному порту RS-485 контроллера в соответствии с рисунком 4;

  ARiS

  Радиочасы	77|	г
  МИР РЧ-02		к	RS-A85/PPS

Рисунок 4 - Схема определения абсолютной погрешности внутренних часов

• 5) подают питание на радиочасы МИР РЧ-02;

• 6) подают питание на контроллер, дожидаются загрузки ПО;

• 7) дожидаются выполнения внутренней программы синхронизации контроллера (не менее часа);

• 8) в адресной строке web-браузера вводят: Ьцр://<1Р-адрес ARIS-28xx>. В появившемся окне аутентификации вводят имя пользователя и пароль;

• 9) на странице конфигуратора «Система / Дата и время» проверяют параметры настройки системы синхронизации контроллера.

Внимание:

При синхронизации по сигналу встроенного приемника точного времени ГЛОНАСС/GPS, система синхронизации контроллера должна быть настроена на использование внутреннего ГЛОНАСС/GPS приемника процессорной платы совместно с использованием внутреннего lPPS-сигнала.

При синхронизации по сигналу от внешнего источника, система синхронизации контроллера должна быть настроена на прием отсчета времени по протоколу NTP или по COM-порту от внешнего приемника сигналов синхронизации совместно с использованием внешнего lPPS-сигнала!

• 10) контролируют доступность настроенных источников синхронизации;

• 11) переходят на страницу конфигуратора «Система / Метрология». Откроется диалоговая форма поверки контроллера;

• 12) нажимают на кнопку «Начать процедуру поверки». Будет проведена проверка корректности конфигурации и, при необходимости, предложено автоматически произвести изменения и перезагружают контроллер.

Для продолжения нажимают кнопку «Да», дожидаются обновления конфигурации и перезагрузки контроллера;

• 13) при необходимости возвращают на страницу «Система / Метрология»;

• 14) повторно нажимают на кнопку «Начать процедуру поверки». Будет проведена проверка синхронизации часов контроллера от указанного в конфигурации источника точного времени. В случае, если точное время не доступно, будет выдано соответствующее сообщение.

Для продолжения нажимают на кнопку «Нет» и раз в 5 мин проверяют наличие синхронизации. нажимая на кнопку «Начать процедуру поверки»;

• 15) после синхронизации часов выполняется процедура проверки, по окончании которой формируется таблица с результатами фиксации эталонных I PPS-импульсов от радиочасов МИР РЧ-02. В таблице фиксируется момент перехода дискретного сигнала в состояние «Включено» (состояние «1»);

• 16) затем в течение 10 с будет отображаться факт приема меток времени GPZDA от радиочасов МИР РЧ-02. принятых по линии RS-485;

• 17) контролируют совпадение меток времени с точностью до целых секунд в таблице «Прием меток времени GPZDA от часов МИР РЧ-02»;

• 18) рассчитывают абсолютную погрешность внутренних часов A/_Cj, мс. для трех событий фиксации «1» по формуле;

о ~ ^lAI<ISi ~¹ МИР)                                                 (2)

где i.-ikisi - фактическая метка времени события, когда сигнал дискретного входа принимает значение единицы («1»);

Imhpi - метка времени этого же события, округленная до целого числа секунд по правилам округления (в связи с тем. что 1 PPS сигнал формируется на границе секунды);

/ - число от 1 до 3. порядковый номер обрабатываемого зафиксированного события.

Результаты считаются положительными, если полученные значения абсолютной погрешности внутренних часов, рассчитанные для каждого события фиксации «I » (Д/ci), не превышают указанных пределов, указанных в таблице А.1 приложения А.

• 8.6.3.2 Определение абсолютной погрешности внутренних часов без синхронизации от источника точного времени Глонасс\ОРБ

Определение абсолютной погрешности внутренних часов без синхронизации от источника точного времени Глонасс\ОРБ проводится при помощи радиочасов МИР РЧ-02 (далее - МИР) проводят на интервале два часа. Определение абсолютной погрешности внутренних часов без синхронизации от источника точного времени является продолжением процедуры, описанной в пункте 8.6.3.1 пункты 1-17.

• 1) отключают rJlOHACC/GPS-антенну или внешний источник синхронизации от контроллера в зависимости от настроенной конфигурации;

• 2) дожидаются сообщения об отключении rJIOHACC/GPS-антенны (не более пяти минут) или пропадания сигналов источников синхронизации из списка на странице «Система Дата и время»;

• 3) через два часа от этого момента нажимают кнопку «Продолжить процедуру поверки» на странице «Система / Метрология». Будет сформирована таблица с результатами поверки.

• 4) рассчитывают абсолютную погрешность внутренних часов A/gci • с. для трех событий фиксации «1» по формуле

где /..<«/5,- фактическая метка времени события, когда сигнал дискретного входа принимает значение единицы («1»);

Imhpi - метка времени этого же события, округленная до целого числа секунд по правилам округления (в связи с тем. что 1PPS сигнал формируется на границе секунды);

!инт- интервал времени между отключения антенны и формированием таблицы с результатами поверки, выраженный в часах;

/' - число от I до 3. порядковый номер обрабатываемого зафиксированного события.

Результаты считаются положительными, если полученные значения абсолютной погрешности внутренних часов, рассчитанные для каждого события фиксации «I» (Д/бсО, не превышает пределов, указанных в таблице А. 1 приложения А.

• 9.1 Результаты поверки контроллеров оформляют в соответствии с Приказом Министерство промышленности и торговли РФ от 2 июля 2015 г. № 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

• 9.2 При положительном результате поверки контроллеры удостоверяются записью в формуляре, заверяемой подписью поверителя и знаком поверки или выдается «Свидетельство о поверке».

• 9.3 При отрицательном результате поверки контроллеры не допускаются к дальнейшему применению, знак поверки гасится. «Свидетельство о поверке» аннулируется, выписывается «Извещение о непригодности» или делается соответствующая запись в формуляре на контроллеры.

(обязательное)

Метрологические характеристики контроллеров

Таблица А.1
