Методика поверки «СТЕНД ДЛЯ ПОВЕРКИ локомотивных СКОРОСТЕМЕРОВ СИП1. СЛ» (МРБ МП. 1683-2007)

В.Н. Шубадеров

200 г.

езной дороги

подйт

В.И.Ринг ' 200 г.

ZC~

<^£ННЕ *

;М. Легостаев

Г.

В.И. Ожигин

200 г.

Копия

И О. /л и

U. А-

• 1.1 Настоящая методика устанавливает методы и средства поверки стендов для поверки локомотивных скоростемеров (далее, по тексту - стенд) СИП1.СЛ, предназначенных для измерения и контроля метрологических характеристик локомотивных скоростемеров. '

• 1.2 Стенд предназначен для проведения поверки и испытаний локомотивных скоростемеров ЗСЛ2М-150П и ЗСЛ2М-220П в депо локомотивного хозяйства и ремонтных организациях.

• 1.3 Первичная поверка проводится при выпуске стенда из производст

ва, периодическая - в процессе эксплуатации в условиях локомотивных депо или дорожных измерительных лабораторий, межповерочный интервал -12 месяцев.

• 1.4  Методика поверки соответствует требованиям СТБ 8003, РДРБ 50.8103.

• 2.1 В настоящей методике поверки использованы ссылки на следующие нормативные документы:

СТБ 8003-93 Система обеспечения единства измерений Республики Беларусь. Поверка средств измерений. Порядок и организация проведения.

РД РБ 50.8103-93 Система обеспечения единства измерений Республики Беларусь. Методики поверки средств измерений. Построение и содержание.

ГОСТ 12.1.012-90 Система стандартов безопасности труда. Вибрационная безопасность. Общие требования.

ГОСТ 12.2.003-91 ССБТ. .Оборудование производственное. Общие

требования безопасности.

измерительных приборов и лабораторного оборудования. Часж

!/ &/

/ '                      ■.                  ’ L 5 ( и иди

ГОСТ 12.3.001-85 Система стандартов безопасности ш^дау^!Й

ды. Общие требования безопасцорйи монтажу, испы таниям и эксплуатации:

' - ^{г> я} 7 =:          .       <\D / Д'

Отдел научно- у технической \ информации j ягевмбпр мешании А

ГОСТ 21130-75 Изделия электротехнические. Зажимы заземляющие и знаки заземления. Конструкция и размеры.

• 3.1 При проведении поверки должны быть выполнены операции и

применены средства измерения, указанные в таблице 1.

Таблица 1

Средства поверки и их технические и (или) метрологические характеристики

t t

• 3.2 Допускается использовать другие средства измерений с аналогичными метрологическими характеристиками, выбранные из числа внесенных в Государственный реестр средств измерений Республики Беларусь или узаконенные для применения через проведение метрологической аттестации и удовлетворяющие по точности требованиям настоящей методики.

• 3.1 Стенд должен соответствовать требованиям безопасности по ГОСТ 12.2.003, ГОСТ 12.2Л91, ГОСТ 12.1.012 и руководству по эксплуатации СИП1.СЛ-000.000 РЭ.

• 3.2 Стенд должен соответствовать требованиям пожарной безопасности по ГОСТ 12.2.091.

• 3.3 Общие требования безопасности к монтажу, испытаниям и эксплуатации должны соответствовать ГОСТ 12.2.091, ГОСТ 12.3.001.

• 3.4 Стенд должен иметь защитное заземление, рядом с которым должен быть нанесён не стираемый при эксплуатации знак заземления по ГОСТ 21130.

• 3.5 Освещенность рабочего места должна быть не менее (при комбинированном освещении) 75 люкс.

• 3.6 Стенд должен быть установлен так, чтобы к нему был обеспечен свободный подход со стороны рабочей зоны и органов управления (соседнее оборудование должно находиться на расстоянии не менее 1,5 м).

• 3.7 Контроль защитного заземления, электрического сопротивления изоляции и электрической прочности изоляции необходимо проводить на стенде, отключенном от источника.питания.

• 4.1 К проведению измерений при поверке допускаются физические лица, прошедшие курсы повышения квалификации и аттестованньщ:!/Кац^ст-ве поверителя в у станов ленном порядке.

• 5.1 При проведении поверки должны быть соблюдены следующие

условия:

5.2 Помещение должно быть свободно от наличия кислот, щелочей и

агресивных газов.

• 5.3 Средства поверки совместно со стендом выдерживают в условиях проведения поверки не менее 2 часов.

• 6.1 Внешний осмотр

  • 6.1.1 При внешнем осмотре стенда проверяют:

• - покраску стенда и ее соответствие рекомендациям технической эстетики и техники безопасности (цветовая гамма, соответствие предупредительной окраски опасных зон и т.д.);

• - правильность соединения деталей и узлов стенда, отсутствие визуально выявляемых механических повреждений или неисправностей элементов, могущих повлиять на ее нормальную работу;

- наличие клейм (пломб) с действующими сроками поверки на средствах измерений, входящих в комплект стенда;

• - наличие пояснительных надписей на панели управления;^

• - наличие птцны заземления стенда;

■ ■ ■ ’■

• - наличие маркировки стенда с указанием его наименования, условного обозначения, заводского номера и года выпуска, а также клейма с информацией о дате предыдущей поверки;

• - наличие клейма проверяют при проведении периодической или внеочередной поверки стенда;

• - укомплектованность стенда средствами измерений, эксплуатационной документацией и настоящей методикой поверки.

• 6.1.2 Стенд, не удовлетворяющий требованиям 6.1.1 настоящей методики, не подлежит поверке до устранения неисправностей или несоответствий. После их устранения внешний осмотр проводят в полном объеме.

• 6.2 Контроль электробезопасности

  • 6.2.1 Контроль электрического сопротивления цепи заземления

    • 6.2.1.1 Сопротивление цепи заземления проверяют с помощью измерителя сопротивления защитного заземления Ф4103 между клеммой заземления и всеми металлическими нетоковедущими частями стенда.

    • 6.2.1.2 Стенд допускается к эксплуатации, если измеренное значение сопротивления заземления составляет не более 0,1 Ом.

  • 6.2.2 Контроль электрического сопротивления изоляции

    • 6.2.2.1 Контроль электрического сопротивления изоляции проводят с помощью мегаомметра М4100/4 с выходным напряжением 500 В, подключенного между соединенными вместе контактами сетевой вилки и корпусом стенда.

    • 6.2.2.2 Стенд считается исправным, если измеренное значение сопротивления изоляции составляет не менее 5,0 МОм.

• 6.3 Опробование

  • 6.3.1 При опробовании стенда проверяют:

    9 Ш г а оз. гою

- работоспособность цепи питания стенда, путем включения автоматического выключателя QF1, при этом загорается индикатор HL9 «СЕТЬ»;

-работоспособность всех органов управления: возможцоствэдлавного /.Л,'/

(без заеданий) пово^та ручек-регу'ляФоров, переключателей Дегйррр.зажат^ КНОПОК;                      - \, '                  ■     -

1 Зам.. Изв. № 2                                               If Л

• - работоспособность всех органов индикации (лампы, дисплеи счетчиков импульсов);

• - правильность функционирования стенда.

• 6.3.2 Стенд, не удовлетворяющий требованиям 6.3.1 настоящей методики, не подлежит поверке до устранения обнаруженных неисправностей. После их устранения опробование проводится в полном объеме.

• 6.4 Определение нормированных метрологических характеристик

  • 6.4.1 Определение диапазона измеряемых скоростей

    • 6.4.1.1 Установливают переключатель SA4 «150/220» в положение 150, переключатель направление движения SA1 «ВПЕРЕД/НАЗАД» в положение вперед. Нажимают секцию «ON» двухклавишной кнопки SA2 «ПРИВОД», при этом на электродвигатель Ml подается напряжение от частотного преобразователя F1.

    • 6.4.1.2 Плавно вращая рукоятку задатчика F5 «СКОРОСТЬ» по часовой стрелке изменяют скорость вращения вала электродвигателя мотор-редуктора, и тем самым привода скоростемера. Показания скорости от 5 до 150 км/ч контролируются по прибору F4 «СКОРОСТЬ, КМ/Ч». Аналогично проверяют диапазон изменения скорости от 5 до 220 км/ч, предварительно установив переключатель SA4 «150/220» в положение 220.

  • 6.4.2 Определение относительной погрешности воспроизведения условной линейной скорости

    шз гос>9



    • 6.4.2.1 Относительную погрешность воспроизведения условной линейной скорости определяют для каждого привода скоростемера. Поворотом рукоятки задатчика F5 «СКОРОСТЬ» устанавливают воспроизводимую условную линейную скорость V=6 км/ч. Тахометром ручным оптическим измеряют частоту вращения одного из валов привода скоростемера и фиксируют показания тахометра.

*

При этой скорости произвести 10 измерений частоты вращения (N1...N10) вала привода скоростемера с интервалом не менее 5

■.................

■                                                                                             :7        '         .

i                                н г

...........

ч\ *\’7 >x_ \         .

/■

• 6.4.2.2 Пересчитывают значения частоты вращения вала привода в значения воспроизводимой скорости с точностью до первого знака после запятой по формуле

У_;=К₍хК,

где Vj - пересчитанное значение воспроизводимой условной линейной скорости, соответствующее i-му измерению, км/ч;

i - номер измерения (от 1 до 10) для которого выполняется расчет;

N; - значение частоты вращения вала привода, соответствующее i-му измерению, об/мин;

К - коэффициент перевода частоты вращения вала привода скоростемера в линейную скорость, К=2.

• 6.4.2.3 Находят среднее арифметическое значение результатов пересчета по формуле

  ср



  10

  (4)

скорости, км/ч;

Vj - Vjo - значение воспроизводимой скорости, км/ч.

>

• 6.4.2.4 Определяют величину абсолютной погрешности по формуле

ДУ=у-У_ср,                    '    (5)

где AVj - значение абсолютной погрешности при i-м значении, км/ч.

• 6.4.2.5 Находят среднеквадратическое отклонение результатов всех измерений по формуле



  Z^AV.²

  V n(n-l) ’

  (6)

где S_Vcp - среднеквадратическбе отклонение результатов измерений;

п - количество измерений, п= 10.

• 6.4.2.6 Находят доверительные границы погрешности результатов из

  мерений по формуле



£ = ±txS_v ,

где t - коэффициент Стьюдента, t=2,262 при р - 0,3 и п - 10.

J 1 А          *

\к

Y>

• 6.4.3.3 Определяют погрешность счетчика пути по формуле

AS = S, -S₂,

где AS - погрешность счетчика пути, м;

Siрассчитанное значение пути по формуле (9), м;

S₂ - показания счетчика пути F3 «ПУТЬ, М» стенда, S₂=20 ООО м.

• 6.4.3.4 Максимальное значение основной погрешности счетчика пути не должно превышать ± 20 м.

• 6.4.4 Определение абсолютной погрешности плавного регулирования давления воздуха

• 6.4.4.1 Перед проведением проверки все пневмоаппараты должны находиться в исходном положении: вентили В1, В2, ВЗ - открыты; вентиль В4 - закрыт; регулятор давления КР - открыт.

• 6.4.4.2 При проверке выполнять по порядку следующие действия: закрыть регулятор давления КР, закрыть вентили Bl, В2, ВЗ, открыть вентили В4иВЗ.

Регулировочным винтом регулятора давления КР устанавливают по манометру МН2 следующее давление воздуха в системе стенда: 0,25; 0,30; 0,35; 0,40; 0,50; 0,60; 0,70; 0,80 МПа (2,5; 3,0; 3,5; 4,0; 5,0; 6,0; 7,0; 8,0 кгс/см²), выдерживая его в каждой точке в течение 10^+э с. Контроль по образцовому манометру МН 1.

Затем снижают давление, устанавливая по манометру МН2 значения 0,70; 0,60; 0,50; 0,40; 0,35; 0,30; 0,25 МГ1а (7,0; 6,0; 5,0; 4,0; 3,5; 3,0; 2,5 кгс/см²), выдерживая в каждой точке в течение 10⁺⁵ с. Контроль по образцовому манометру МН1.

• 6.4.4.3 Определяют погрешность плавного регулирования давления в каждой точке по формуле

др = р,-р₂,                            (И)

где ДР - погрешность плавного регулирования давления, МПа;

Pi - давление по образцовому манометру МН 1, МПа;

Р₂ - задаваемое давление по манометру МН2, МПа_у

_г . _л т-г                                   i. '                                   Оиел научно-

• 6.4.4.4 Погрешность плавного Урегулирования давления тнеичдолжнцу превышать ±0,0075 МПа (±0^075 кгс/см²).....

1 Зам. Изм.№2               __J " ' '  \  " i

• 8.1 Результаты поверки оформляются в соответствии в соответствии СТБ 8003 (приложение А).

• 8.2 Результаты поверки признаются положительными, если полученные оценки характеристик стенда соответствуют требованиям настоящей методики поверки.

• 8.3 Положительные результаты поверки оформляют клеймением поверяемого стенда или записью результатов и даты поверки в паспорте (при этом запись должна быть удостоверена нанесением оттиска поверйтельного клейма) или выдачей свидетельства.

• 8.4 При отрицательных результатах поверки стенд признают непригодным к применению. Об этом делают запись в паспорте, а клеймо предыдущей поверки погашают, свидетельство аннулируют.

/и. >/(?■ C-Wf

П A <hoMU9t>6

Приложение А

(обязательное) Форма протокола поверки

ПРОТОКОЛ №____

поверки стенда для поверки локомотивных скоростемеров СИП1.СЛ

Дата «___»___________200 г.

Средства поверки:

Условия поверки___

Температура          атмосферное давление                 влажность

Наименование и обозначение НД на поверку____________________________________

Результаты поверки:

6.1. Внешний осмотр ____________________________________________________________

• 6.2 Контроль электробезопасности

• 6.2.1 Контроль электрического сопротивления цепи заземления____________________

• 6.2.2 Контроль электрического сопротивления изоляции___________________________

6.3 Опробование______________________________________________________________ 6.4

6.4.1 Определение диапазона измеряемых скоростей

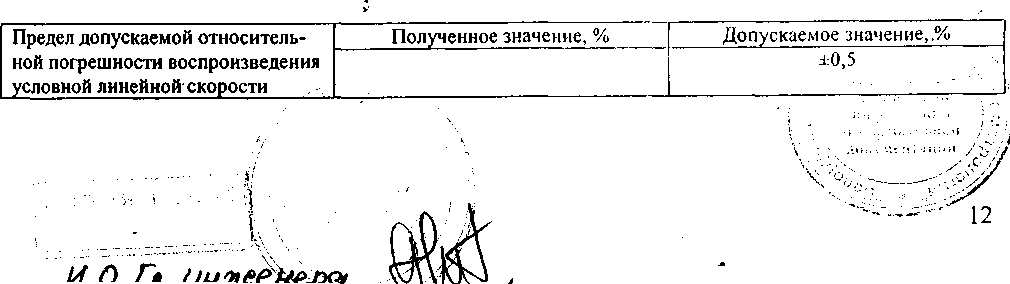

• 6.4.2 Определение относительной погрешности воспроизведения условной линейной скорости



  // Л

  Воспроизводимая условная линейная скорость для диапазона 150 км/ч (220 км/ч)	Номер измерения
  	1	2	3	4	5	6	7	8	9	10
  6
  10
  20
  50 (60)
  100 (120)
  150(220)

Заключение__________________________________________________________________

годен, не годен

наименование организации, проводившей проверку

Проверку провел

подпись, Ф.и.о.
