ИЗМЕРИТЕЛИ КОМБИНИРОВАННЫЕ ТАММ-20М

МЕТОДИКА ПОВЕРКИ

МП 4600/1-2018 г. Екатеринбург 2018 г.

Настоящая методика поверки распространяется на измерители комбинированные ТАММ-20М (далее - приборы) и устанавливает порядок их первичной и периодической поверок.

Интервал между поверками - 1 год.

1 ОПЕРАЦИИ ПОВЕРКИ
  • 1.1 При проведении поверки должны выполняться операции, указанные в таблице 1.

Таблица 1

№ п/п

Наименование операции

Номер пункта методики

Проведение операций при

первичной поверке

периодической поверке

1

Внешний осмотр

7.1

+

+

2

Опробование

7.2

+

+

3

Идентификация программного обеспечения (ПО)

7.3

+

+

4

Определение основной абсолютной погрешности при измерении разности давлений

7.4

+

+

5

Определение основной абсолютной погрешности при измерении скорости воздушного потока

7.5

+

+

6

Определение основной абсолютной погрешности при измерении температуры воздуха

7.6

+

+

7

Определение основной абсолютной погрешности при измерении относительной влажности воздуха

7.7

+

+

8

Определение основной абсолютной погрешности при измерении атмосферного давления

7.8

+

+

  • 1.2 Допускается проведение поверки по одному или нескольким из каналов измерений.

2 СРЕДСТВА ПОВЕРКИ
  • 2.1 При проведении поверки должны применяться средства поверки, указанные в таблице 2.

Таблица 2

Номер пункта методики поверки

Наименование и тип основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

7.4

Измеритель давления цифровой ИДЦ-2, диапазон измерения от 0 до 160 кПа, у = ± 0,05 %

7.4

Устройство для создания перепада давления в диапазоне от 0,005 до 25 кПа

7.5

Стенд аэродинамический АСД-300/30М, диапазон воспроизведения скорости воздушного потока от 0,1 до 30,0 м/с, Д = ±(0,015+0,015-V) м/с

7.6

Калибратор температуры КТ-1М, диапазон измерений температуры от минус 50 до плюс 140 °C, Д = ± (0,05 + 0,0005-111) °C

7.7

Климатическая камера BINDER KMF 115, диапазон воспроизведения: от 5 до 95 %, отклонение до 0,8 %, от минус 10 до 100 °C, отклонение до 0,4 °C.

7.7

Гигрометр Rotronic мод. «HygroLogNT», диапазон измерений относительной влажности от 0 до 100 %, Д = ±1,0 %

7.8

Барометр образцовый переносной БОП-1М-3, диапазон от 5 до 2800 гПа, погрешность: ±10 Па в диапазоне от 5 до 1100 гПа, ±0,01 % в диапазоне от 1100 до 2800 гПа

7.8

Барокамера БКМ-0.07, диапазон от 10 до 1200 гПа

  • 2.2  Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

  • 2.3  Средства поверки, указанные в таблице 2, должны быть поверены и аттестованы в установленном порядке.

3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 3.1  Поверку должны производить лица, аттестованные в установленном порядке на право проведения поверки по требуемому виду измерений.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.1  При проведении поверки необходимо соблюдать требования безопасности, которые предусматривают «Межотраслевые правила по охране труда при эксплуатации электроустановок» ПОТ Р М-016-2001, указания по технике безопасности, приведенные в эксплуатационной документации на измеритель и средства поверки.

5 УСЛОВИЯ ПОВЕРКИ
  • 5.1  При проведении поверки должны соблюдаться следующие условия:

    • - температура окружающего воздуха, °C..........................................от 15 до 25;

    • - относительная влажность воздуха, %............................................от 20 до 80;

    • - атмосферное давление, кПа.....................................................от 84 до 106,7.

6 ПОДГОТОВКА К ПОВЕРКЕ
  • 6.1  Перед проведением поверки необходимо:

  • - подготовить прибор к работе в соответствии с указаниями руководства по эксплуатации;

  • - подготовить к работе средства поверки в соответствии с указаниями эксплуатационной документации.

7 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 7.1  Внешний осмотр

    • 7.1.1 При внешнем осмотре должно быть установлено:

  • - соответствие внешнего вида, маркировки и комплектности прибора требованиям эксплуатационной документации;

  • - отсутствие механических повреждений, влияющих на работоспособность прибора.

  • 7.2 Опробование

    • 7.2.1 Перед началом работы проверить степень разряда аккумулятора, для чего включить измеритель (кнопка «❖»). На дисплее появится и будет отображаться в течение 3 секунд величина напряжения в вольтах, до которого заряжен аккумулятор. Если напряжение менее 6,5 В, то аккумулятор следует зарядить. Допускается использование зарядного устройства в режиме сетевого адаптера.

    • 7.2.2 Проверить работоспособность прибора в соответствии с руководством по эксплуатации.

    • 7.2.3 Прибор считается выдержавшим опробование при функционировании в штатном режиме.

  • 7.3 Идентификация программного обеспечения

    • 7.3.1  Для проверки идентификационных данных программного обеспечения прибора необходимо скачать с сайта изготовителя www.testair.ru (на странице с описанием измерителя комбинированного ТАММ-20М) программу «ООО «ТестЭйр» - Сведения об устройстве».

    • 7.3.2 Подключить прибор кабелем к порту USB компьютера.

    • 7.3.3  Включить прибор в любом режиме (микроманометр либо анемометр).

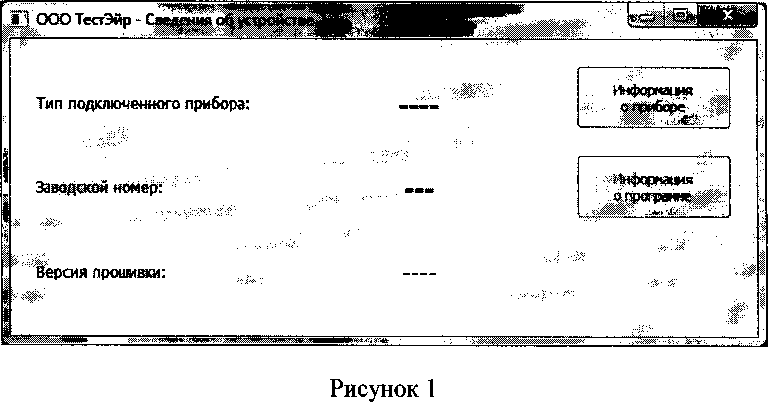

    • 7.3.4  Запустить на компьютере программу «ООО «ТестЭйр» - Сведения об устройстве», исполняемый файл devinfo.exe. Вид окна программы приведен на рисунке 1.

    • 7.3.5 Нажать кнопку «Информация о приборе». В окне «Тип подключенного прибора» должна появиться информация: ТАММ-20М. В окне «Заводской номер» должен появиться номер прибора, который должен совпадать с номером на корпусе прибора. В окне «Версия прошивки» должен появиться номер версии интегрированного ПО прибора. Версия ПО прибора должна быть не ниже 5.1.1.

7.4 Определение абсолютной основной погрешности при измерении разности давлений

  • 7.4.1 Собрать схему, приведенную на рисунке 2.

  • 7.4.2 Перед началом измерений выдержать прибор во включенном состоянии не менее 5 минут. Перед проведением измерений в режиме «Па» необходимо включить режим периодической автоматической установки нуля, который активируется, если нажать кнопку «>0<» и удерживать ее до момента срабатывания клапанного механизма (сдвоенный щелчок) около 5 секунд.

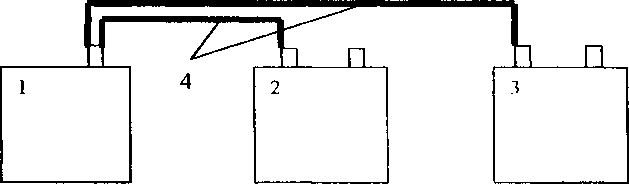

1- устройство создания разности давлений; 2- эталонный микроманометр,

3 - прибор ТАММ-20М в режиме микроманометра; 4 - шланги.

Рисунок 2 - Схема испытаний прибора в режиме микроманометра

  • 7.4.3 С помощью устройства создания разности давлений задать разность давлений последовательно в пяти точках, равномерно распределенных в каждом из двух диапазонов, включая минимальное и максимальное значения диапазонов измерений.

  • 7.4.4 Регистрацию показаний эталонного микроманометра и прибора в режиме микроманометра произвести при повышении давления и в тех же точках при понижении давления.

  • 7.4.5 Рассчитать основную абсолютную погрешность при измерении разности давлений в каждой точке по формуле

Л = Ризм-Рэт                                         (1)

где Ризм - показание поверяемого прибора, Па в режиме «Па», гПа в режиме «гПа»;

Рэт - показание эталонного микроманометра, Па в режиме «Па», гПа в режиме «гПа».

  • 7.4.6 Результат проверки считается удовлетворительным, если абсолютная основная погрешность при измерении разности давлений воздуха в каждой точке диапазона измерений не превышает:

  • - в режиме «Па» ±(3+0,03 Р) Па, где Р - значение разности давления, Па,

  • - в режиме «гПа» ±(1+0,03 Р) гПа, где Р - значение разности давления, гПа.

7.5 Определение абсолютной основной погрешности при измерении скорости воздушного потока

  • 7.5.1 Установить первичный преобразователь измерителя в зоне равных скоростей рабочего участка аэродинамического стенда.

  • 7.5.2 Привести стенд в действие и задать последовательно не менее пяти значений скорости воздушного потока, равномерно распределенных внутри диапазона измерений, включая минимальное и максимальное значения диапазона измерений.

  • 7.5.3 В каждой точке провести не менее трех отсчетов показаний эталонного аэродинамического стенда и поверяемого прибора и за результат измерений принять среднеарифметические значения.

  • 7.5.4 Основную абсолютную погрешность при измерении скорости воздушного потока рассчитать в каждой точке по формуле

A = VH3M-V3T,                                        (2)

где Уизм - показание поверяемого прибора, м/с;

Уэт - показания эталонного аэродинамического стенда, м/с.

  • 7.5.5 Результаты проверки считаются положительными, если абсолютная основная погрешность при измерении скорости воздушного потока в каждой точке диапазона измерений не превышает ±(0,1+0,05 V) м/с, где V - значение скорости воздушного потока, м/с.

  • 7.6  Определение абсолютной основной погрешности при измерении температуры воздуха

  • 7.6.1 Установить чувствительный элемент поверяемого прибора в канал сравнения калибратора температуры и установить последовательно не менее пяти значений температуры, равномерно распределенных в диапазоне измерений, включая минимальное и максимальное значения.

  • 7.6.2 После выхода калибратора температуры на установленный режим произвести не менее трех отсчетов показаний калибратора и поверяемого прибора с интервалом 10 секунд и за результат измерений принять среднеарифметические значения.

  • 7.6.3 Основную абсолютную погрешность при измерении температуры в каждой точке рассчитать по формуле

А 1изм 1эт,                                                     (3)

где tjBM- значение температуры, измеренное поверяемым прибором, °C;

t3T - значение температуры, измеренное калибратором температуры, °C.

  • 7.6.4 Результаты проверки считаются положительными, если абсолютная основная погрешность при измерении температуры в каждой контрольной точке не превышает ±(1+0,01 |t|) °C, где t - значение температуры, °C.

  • 7.7  Определение абсолютной основной погрешности при измерении относительной влажности воздуха

  • 7.7.1 Проверку проводить при температуре в климатической камере (23±2) °C.

  • 7.7.2 Поместить испытуемый прибор и чувствительный элемент эталонного гигрометра в климатическую камеру. Задать в климатической камере последовательно не менее пяти значений относительной влажности, равномерно распределенных в диапазоне измерений, включая минимальное и максимальное значения диапазона измерений.

  • 7.7.3 Через 15 минут после выхода климатической камеры на заданный режим провести измерения относительной влажности одновременно поверяемым прибором и эталонным гигрометром.

  • 7.7.4 Абсолютную основную погрешность при измерении относительной влажности воздуха в каждой точке рассчитать по формуле

А Низм — Нэт,                                            (4)

где Низм - показание поверяемого прибора, %;

Нэт - показание эталонного гигрометра, %.

  • 7.7.5 Результаты проверки считаются положительными, если абсолютная основная погрешность при измерении относительной влажности в каждой точке не превышает ±4 %.

  • 7.8  Определение абсолютной основной погрешности при измерении атмосферного давления

  • 7.8.1 Измерения проводят в барометрической камере при пяти значениях атмосферного давления: (610+5) гПа, (700±5) гПа, (800+5) гПа, (900+5) гПа и (1100+5) гПа.

  • 7.8.2 Поместить поверяемый прибор и эталонный барометр в барометрическую камеру и задать последовательно значения давления, указанные в п. 7.8.1.

  • 7.8.3 После выхода барометрической камеры на заданный режим выполнить измерения давления одновременно поверяемым прибором и эталонным барометром.

  • 7.8.4 Основную абсолютную погрешность при измерении атмосферного давления в каждой точке рассчитать по формуле

& — Аизм — Аэт,                                          (5)

где Аизм - показание поверяемого прибора, гПа;

Аэт - показание эталонного барометра, гПа.

  • 7.8.5 Результаты проверки считаются положительными, если абсолютная основная погрешность при измерении атмосферного давления в каждой точке не превышает ±10 гПа.

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 8.1  При положительном результате поверки измерители признаются годными и допускаются к применению. Сведения о поверке заносятся в соответствующий раздел паспорта с указанием поверенных каналов и\или оформляется свидетельство о поверке в соответствии с Приказом Минпромторга России от 02.07.2015 № 1815 с указанием поверенных каналов.

  • 8.2  При отрицательных результатах поверки измерителя его признают непригодным к применению и выдают извещение о непригодности в соответствии с Приказом Минпромторга России от 02.07.2015 № 1815.
