Стенд измерительный переносной для электромагнитных испытаний силовых трансформаторов
сэит-зМЕТОДИКА ПОВЕРКИ
4 Ь. Ч66&5" 16Москва
2016
СОДЕРЖАНИЕ
ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящие методические указания распространяются на стенды измерительные переносные СЭИТ-3 (далее стенды СЭИТ-3), предназначенные для электромагнитных испытаний силовых трансформаторов в цеховых условиях в соответствии с ГОСТ 3484.1-88. Методика устанавливает методы и средства их первичной и периодической поверок.
Стенды подлежат поверке с периодичностью раз в 2 года в процессе эксплуатации, а также после ремонта и длительного хранения.
2 НОРМАТИВНЫЕ ССЫЛКИ
В настоящей методике использованы ссылки на следующие нормативные документы:
ГОСТ 14014-91. Приборы и преобразователи измерительные цифровые напряжения, тока и сопротивления. Общие технические требования и методы испытаний.
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 3484.1-88. Трансформаторы силовые. Методы электромагнитных испытаний.
ГОСТ 12.3.019-80 ССБТ. Испытания и измерения электрические. Общие требования безопасности.
ПР 50.2.006-94 ГСИ. Порядок проведения поверки средств измерений.
ГОСТ 8.028-86 «Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления.
МИ 1202-86. Методические указания. ГСИ. Приборы и преобразователи измерительные напряжения, тока, сопротивления цифровые. Общие требования к методике поверки.
3 ОПЕРАЦИИ ПОВЕРКИ
При проведении поверки стенда СЭИТ-3 выполняют операции, указанные в таблице 1.
Наименование операции |
Номер пункта НД по поверке |
Проведение операции при | |
первичной поверке |
периодической поверке | ||
Внешний осмотр |
7.1 |
Да |
Да |
Опробование и подтверждение программного обеспечения |
7.2 |
Да |
Да |
Определение основной погрешности |
7.3 |
Да |
Да |
4 СРЕДСТВА ПОВЕРКИ
При проведении поверки рекомендуется применять эталоны и вспомогательные средства, указанные в таблице 2.
Таблица 2
Пункты методики |
Наименование средств поверки |
Тип средства поверки, обозначение НТД на него и/или метрологические характеристики |
1.2,13 |
Источник переменного тока и напряжения трехфазный программируемый |
Энергоформа 3.3. Диапазон регулировки напряжения и тока 0 - 260 В; 0 - 7,5 А, частота тока 45 - 65 Гц. Предел допускаемой относительной погрешности установки частоты ±0,01 %. |
7.2, 7.3 |
Вольтметр универсальный |
В7-78/1. Диапазон напряжений 0 - 600 В. Основная относительная погрешность измерения переменных напряжений <0,06 %. |
7.2, 7.3 |
Амперметр цифровой |
CA3O1O/3. Диапазон токов 0 - 10 А. Основная относительная погрешность измерения тока <0,1 %. |
7.2, 7.3 |
Ваттметр цифровой |
СР3010/2. Диапазон напряжений 0 - 600 В. Диапазон токов 0 - 10 А. Основная относительная погрешность измерения мощности <0,1 %. 0-360 град., основная погрешность 0,1 град. |
7.2, 7.3 |
Однозначные меры электрического сопротивления |
Р310. Класс точности 0,01. Паспортное значение сопротивления 0,001 Ом и 0,01 Ом |
7.2, 7.3 |
Однозначная мера электрического сопротивления |
Р323. Класс точности 0,05. Паспортное значение сопротивления 0,0001 Ом |
7.2, 7.3 |
Многозначная мера электрического сопротивления |
Р4831. Класс точности 0,02. Паспортное значение сопротивления 0,001 Ом - 110000 Ом |
Примечание 1: Допускается применение эталонных СИ, испытательного и вспомогательного оборудования, отличных от приведенных в таблице 2, при условии обеспечения необходимой точности измерений.
5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
При поверке стенда СЭИТ-3 соблюдают требования электробезопасности по ГОСТ 12.3.019-80 и руководствуются «Правилами техники безопасности при эксплуатации электроустановок потребителей», утвержденных Госэнергонадзором в 1997 г. с изменениями и дополнениями в соответствии с информационными письмами Главгосэнергонадзора.
6 УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ
-
6.1 При проведении поверки соблюдают нормальные условия, при которых нормирована основная погрешность поверяемого стенда СЭИТ-3:
-
• Температура окружающей среды.........................................................(20 ± 5) °C
-
• Относительная влажность воздуха......................................................(30 - 80) %
-
• Атмосферное давление ................................................................(84 - 106,7) кПа
-
6.2 Стенд СЭИТ-3 перед поверкой должен находиться в климатических условиях, указанных в п. 6.1, не менее 2 ч.
-
6.3 Перед опробованием стенд СЭИТ-3 должен находиться во включенном состоянии в течение времени, указанного в нормативно-технической документации на стенд.
-
7 ПРОВЕДЕНИЕ ПОВЕРКИ
-
7.1 Внешний осмотр, определение комплектности
-
7.1.1 Представленный на поверку стенд СЭИТ-3 должен быть полностью укомплектован (за исключением ЗИП).
-
7.1.2 Измерительно-вычислительный блок (ИВБ) стенда не должен иметь ни одной из перечисленных ниже неисправностей:
-
-
-
- неудовлетворительное крепление разъемов, токовых и потенциальных зажимов;
-
- повреждение изоляции внешних токоведущих частей стенда;
-
- грубые механические повреждения наружных частей стенда.
-
7.2 Опробование и подтверждение программного обеспечения
-
7.2.1 При опробовании стенда СЭИТ-3 проверяют его исправность, исправность и надежность крепления токовых и потенциальных зажимов.
-
7.2.2 Стенд включают и подготавливают к работе в соответствии с указаниями технической документации на него. К токовым и потенциальным зажимам стенда подключают поочередно источник переменного тока и напряжения «Энергоформа 3.3» и, устанавливая напряжения и токи близкие к верхним пределам измерения, производят их прямое измерение (с помощью управляющей программы стенда) и проверяют возможность работы во всем диапазоне.
-
7.2.3 С помощью штатных кабелей подключают стенд СЭИТ-3 к мерам электрического сопротивления, устанавливают значения сопротивлений, близкие к верхним пределам измерения, производят их прямое измерение и проверяют возможность работы во всем диапазоне.
-
7.2.4. Проверку программного обеспечения проводить с помощью ПО SAIT3. В программе нажать кнопку «настройки», в открывшемся диалоговом окне нажать кнопку «О программе». Считать название, версию и контрольную сумму ПО.
Результат идентификации ПО считается положительным, если полученные, номер версии программного обеспечения SAIT_MathCore.dll, не ниже v.1.1.1., контрольная сумма совпадает с AAE70D139324EF14D2649AA22EBBD3C1.
-
7.3 Определение основной погрешности
-
7.3.1 Основную погрешность измерения силы тока, напряжения и мощности определяют методом сравнения с эталонными амперметрами, вольтметрами и ваттметрами либо методом измерения тока, напряжения и мощности эталонного источника (калибратора) при нормальных условиях применения.
-
7.3.2 Основную погрешность измерения сопротивления постоянному току определяют методом измерения сопротивления однозначной или многозначной меры сопротивления испытываемым стендом СЭИТ-3 при нормальных условиях применения.
-
7.3.3 Основную погрешность измерения частоты определяют методом сравнения с эталонным частотомером при нормальных условиях применения.
-
чают к источнику переменного тока и напряжения «Энергоформа 3.3» по одной из схем (см. Приложение 1):
рис. 1 при определении основной погрешности измерения напряжения и часто
ты;
рис. 2 при определении основной погрешности измерения силы тока;
рис. 3 при определении основной погрешности измерения мощности;
рис. 4 при определении основной погрешности измерения сопротивления: а) -
общая схема проведения опыта; б) - подключение контактного приспособления к мере сопротивления (стенд СЭИТ-3 соединяется с контактным приспособлением штатными зажимами типа «крокодил»).
7.3.5 Поскольку номинальная ступень квантования qsf аналого-цифровых преоб
разователей, входящих в состав стенда не превышает 214~61 * 10 6 от полной шкалы стенда на каждом диапазоне, а пределы допускаемой основной относительной погрешности сгОр составляют 0,002 для измерения напряжения и 0,005 для измерения всех остальных величин, то выполняется условие о0р >5g,Sf и проверку основной погрешности допускается проводить в соответствии с п. 6.8.5 Методических указаний МИ 1202-86. В соответствии с этим следует:
Провести измерения каждой из указанных физических величин на каждом пределе. При этом необходимо устанавливать с помощью управляющей программы стенда соответствующий предел измерения. Значения измеряемых величин, кроме сопротивления и частоты, устанавливаются на каждом диапазоне, согласно п. 6.8.1 МИ 1202-86, в пределах:
![Методика поверки. Стенд измерительный переносной для электромагнитных испытаний силовых трансформаторов СЭИТ-3. ОЕИ Аналитика](mp_html/796065907636e89cb6ea4a_files/796065907636e89cb6ea4a-2.jpg)
-
- 0,01 Ом: R\ = 0,0001 Ом; Т?2 = 0,001 Ом; 7?з = 0,01 Ом
-
- 0,2 Ом: R\ = 0,001 Ом; Т?2 = 0,01 Ом; 7?з = 0,1 Ом; Т?4 = 0,2 Ом;
-
- 2 Ом: 7?i = 0,1 Ом; Т?2= 0,4 Ом; 7?з= 0,7 Ом; Т?4 = 1 Ом; Т?5 = 2 Ом;
-
- 20 Ом: R\ = 1 Ом; Т?2 = 4 Ом; 7?3 = 7 Ом; Т?4 = 10 Ом; Л5 = 20 Ом;
-
- 200 Ом: R\ = 20 Ом; Т?2= 40 Ом; /?з= 70 Ом; /?4= 100 Ом; R$ = 200 Ом.
Для частоты устанавливаются значения в пределах: /1=44...46 Гц;/=49...51 Гц; /=54...56 Гц. Сигнал от источника переменного тока и напряжения «Энергоформа 3.3» подают на клеммы напряжения АВ 400 В амплитудой не менее 50 В. Частоту измеряют вольтметром В7-78/1.
Примечания:
-
1. Для определения основной погрешности сопротивления в точках R= 0,0001 Ом; 0,001 Ом и 0,01 Ом в качестве эталона используются однозначные меры сопротивления (катушки). Для определения основной погрешности сопротивления в других точках в качестве эталона используется многозначная мера (магазин) сопротивления. При этом вначале все переключатели многозначной меры устанавливаются в положение 0 и производится измерение. Полученное значение 7?ост запоминается. Далее переключателями многозначной меры устанавливается необходимое сопротивление и измерение повторяется. Значение абсолютной погрешности сопротивления находят по формуле где R - показания стенда, /?■„ - сопротивление эталона.
-
2. Если необходимое напряжение превышает 250 В, то на источнике «Энергоформа 3.3» выставляют на фазах А и В напряжения, равные половине необходимого, начальную фазу А устанавливают равной 0°, а начальную фазу В - равной 180° и напряжение на СЭИТ-3 и вольтметр подают с клемм А и В.
7.3.6 Вычисляют отклонения показаний стенда от значения эталона %)Г (абсолютные погрешности)
А;=1^-^т1и погрешности, приведенные к конечному значению каждого диапазона (кроме частоты)
![Методика поверки. Стенд измерительный переносной для электромагнитных испытаний силовых трансформаторов СЭИТ-3. ОЕИ Аналитика](mp_html/796065907636e89cb6ea4a_files/796065907636e89cb6ea4a-4.jpg)
7.3.7 Согласно п. 6.8.5.3 МИ 1202-86 стенд считается выдержавшим испытания, если получившиеся погрешности, приведенные к конечному значению каждого диапазона, будучи поделенными на 0,9, не превышают пределов, установленных в технической документации (см. табл. 2).
Таблица 2
Измеряемая величина |
Допустимая основная погрешность измерения, приведенная к конечному значению каждого диапазона |
Напряжение |
± 0,2 % |
Ток |
± 0,5 % |
Мощность |
± 0,5 % |
Частота |
±0,15 Гц |
Сопротивление |
± 0,5 % |
Если основные погрешности измерений превышают значения по п. 7.3.8, проводят проверку всех блоков стенда и повторяют операции п. 7.3.
В случае повторного превышения основной погрешности, стенд считается непригодным к применению.
8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
-
8.1 Результаты поверки заносят в протокол поверки, форма которого приведена в рекомендуемом приложении 2. Протокол поверки хранят в течение одного интервала между поверками.
-
8.2 Положительные результаты поверки оформляются записью в паспорте, заверяемой подписью поверителя, и знаком поверки или свидетельством о поверке в соответствии с действующими правилами.
-
8.3 В случае отрицательных результатов поверки прибор СЭИТ-3 признают непригодным к применению, свидетельство о предыдущей поверке аннулируют, старое повери-тельное клеймо гасят специальным знаком и выдают извещение о непригодности с указанием причин в соответствии с действующими правилами или делают соответствующую запись в эксплуатационной документации.
Приложение 1
![Методика поверки. Стенд измерительный переносной для электромагнитных испытаний силовых трансформаторов СЭИТ-3. ОЕИ Аналитика](mp_html/796065907636e89cb6ea4a_files/796065907636e89cb6ea4a-5.jpg)

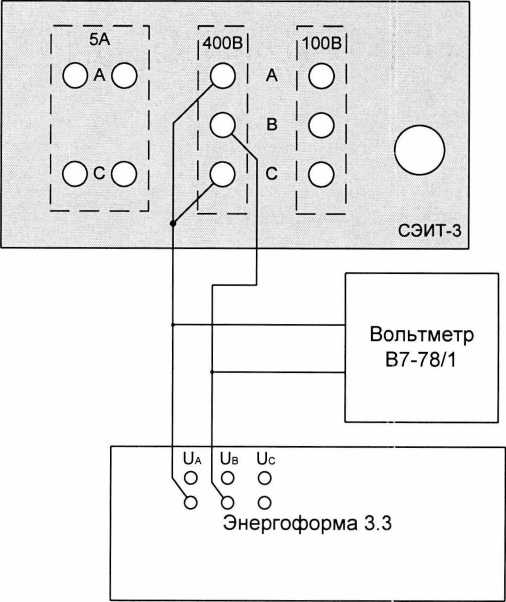

Рис. 1. Схема измерений для определении основной погрешности измерения напряжения и частоты
![Методика поверки. Стенд измерительный переносной для электромагнитных испытаний силовых трансформаторов СЭИТ-3. ОЕИ Аналитика](mp_html/796065907636e89cb6ea4a_files/796065907636e89cb6ea4a-6.jpg)

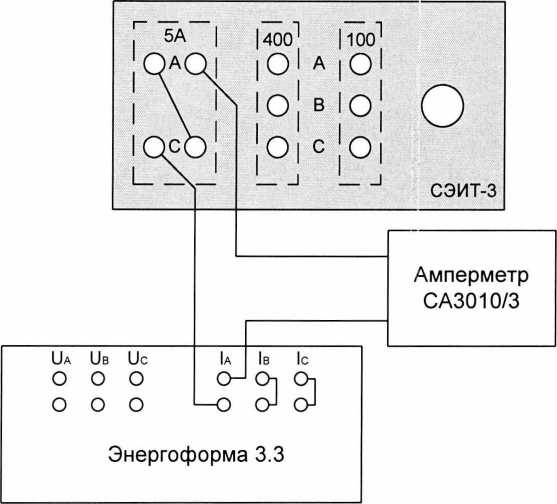

Рис. 2. Схема измерений для определении основной погрешности измерения тока
![Методика поверки. Стенд измерительный переносной для электромагнитных испытаний силовых трансформаторов СЭИТ-3. ОЕИ Аналитика](mp_html/796065907636e89cb6ea4a_files/796065907636e89cb6ea4a-7.jpg)

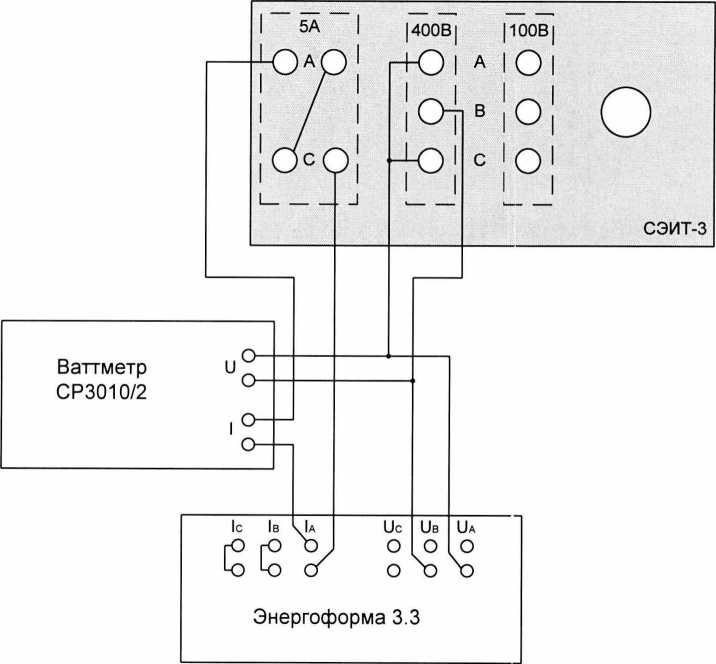

Рис. 3. Схема измерений для определении основной погрешности измерения мощности
![Методика поверки. Стенд измерительный переносной для электромагнитных испытаний силовых трансформаторов СЭИТ-3. ОЕИ Аналитика](mp_html/796065907636e89cb6ea4a_files/796065907636e89cb6ea4a-8.jpg)
а)
![Методика поверки. Стенд измерительный переносной для электромагнитных испытаний силовых трансформаторов СЭИТ-3. ОЕИ Аналитика](mp_html/796065907636e89cb6ea4a_files/796065907636e89cb6ea4a-9.jpg)
б)

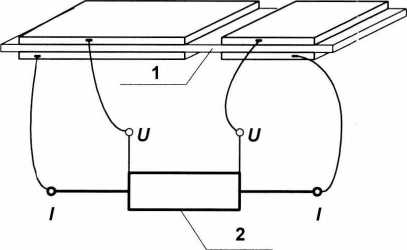

Рис. 4. Схема измерений для определения основной погрешности измерения сопротивле
ния постоянному току:
1 - контактное приспособление - пластина из изоляционного материала с укрепленными на её поверхности металлическими, изолированными друг от друга, контактными пластинами, с гибкими токовыводами.2 - мера сопротивления с потенциальными (U) и токовыми (I) зажимами.
Приложение 2
(рекомендуемое)
ФОРМА ПРОТОКОЛА ПОВЕРКИ СТЕНДА СЭИТ-3
Наименование и тип стенда__
Принадлежит______________________________________________________________
Дата выпуска, зав. №______________________________________________________________
Эталоны:
-
1.__
(наименование, номер, тип, погрешность)
-
2.__
-
3.__
РЕЗУЛЬТАТЫ ПОВЕРКИ
-
1. Внешний осмотр___________________________________________________________
-
2. Опробывание__
Соответствие контрольных сумм__
3. Определение метрологических характеристик
3.1. Определение основной погрешности измерения напряжения
Значение напряжения калибратора, В | |||||
Показание поверяемого стенда | |||||
Основная погрешность, приведенная к конечному значению диапазона, % |
3.2. Определение основной погрешности измерения тока
Значение тока калибратора, А | |||||
Показание поверяемого стенда | |||||
Основная погрешность, приведенная к конечному значению диапазона, % |
3.3. Определение основной погрешности измерения мощности
Значение мощности, Вт | |||||
Показание рабочего эталона | |||||
Показание поверяемого стенда | |||||
Основная погрешность, приведенная к конечному значению диапазона, % |
3.4. Определение основной погрешности измерения частоты
Значение частоты, Гц | |||
Показание рабочего эталона | |||
Показание поверяемого стенда | |||
Основная погрешность, приведенная к конечному значению диапазона, % |
3.5. Определение основной погрешности измерения сопротивления
Значение сопротивления, Ом | |||||
Показание поверяемого стенда | |||||
Остаточное сопротивление (многозначной меры) Roct, Ом | |||||
Основная погрешность, приведенная к конечному значению диапазона, % |
Основные погрешности, будучи поделенными на 0,9, не превышают (превышают) значения, указанные в методике поверки п. 7.3.8, табл. 2.
Заключение:
Стенд СЭИТ-3 годен (не годен) к применению Дата следующей поверки
Поверитель
«_________»_________________20 г.
(Ф.И.О.)
