УТВЕРЖДАЮ

директор «ТестИнТех»

А.Ю.Г рабовский 2018 г.

Государственная система обеспечения единства измерений

Датчики натяжения ТСЕ-100К

МЕТОДИКА ПОВЕРКИ

МПТИнТ 225-2018 г. Москва

2018 г.

Настоящая методика поверки распространяется на датчики натяжения ТСЕ-100К (далее - датчики), изготовленных «National Oilwell DHT. L.P. dba. MD ТОТСО». США. и представленных ООО «Нэшэнл Оилвэлл Варко Евразия» (Москва), и устанавливает методику их первичной и периодической поверок.

Датчики предназначены для преобразования силы натяжения неподвижного конца талевого каната в нормированный выходной электрический сигнат в системах технологического контроля параметров бурения и капитатьном ремонте скважин в нефтегазовых отраслях промышленности.

Первичную поверку датчиков производят после выпуска из производства и после ремонта, периодическую поверку проводят в процессе эксплуатации.

Интерват между поверками - 1 год.

1. Операции и средства поверки

1.1 При проведении поверки должны выполняться операции, указанные в таблице 1.

Таблица 1 - Операции, выполняемые при поверке

№ п/п

Наименование операций

№ пункта документа по поверке

Обязательность проведения операции при:

первичная

периодической

1

2

3

4

5

1

Внешний осмотр, проверка маркировки и комплектности

4.1

да

да

2

Опробование, проверка работоспособности

4.2

да

да

3

Определение относительного размаха выходного сигнала

4.3

да

да

1.2 При проведении поверки должны применяться образцовые средства измерений, приведенные в таблице 2.

№ пункта документа по поверке

Наименование образцовых средств измерений или вспомогательных средств поверки и их основные метрологические и технические характеристики

4.3

  • - Машина универсальная испытательная Z600. основная погрешность ±1% (per. №65734-16);

  • - Отрезок талевого каната длиной не менее 800 мм. диаметром от 22,2 до 50.8 мм;

  • - Мультиметр 3458А. основная погрешность ±(25- 10’6 D+4- 10’6 Е), где D -показание прибора. Е - предел измерений (per. №25900-03);

  • - Источник питания постоянного тока PSM-76003. основная погрешность ±(0,005 U+2 e.m.p.), где U - установленное значение напряжения постоянного тока на выходе, e.m.p. - единица младшего разряда (per. №55898-13)

Примечание: допускается применение анатогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью. Все средства измерений должны иметь действующие свидетельства о поверке.

  • 2. Требования безопасности

  • 2.1.1.  Перед проведением поверки следует изучить техническое описание и инструкцию по эксплуатации на поверяемое средство измерения и приборы, применяемые при поверке.

  • 2.1.2. Перед проведением поверки приборы, участвующие в поверке должны быть заземлены (ГОСТ 12.1.030).

    • 2.2. Персонал, постоянно работающий или временно привлекаемый к поверке приборов, должен:

  • - быть аттестован в качестве поверителя:

  • - изучить требования по технике безопасности;

  • - знать настоящую методику поверки и эксплуатационные документы, входящие в комплект поставки приборов, а также эксплуатационные документы применяемых средств поверки.

3. Условия поверки
  • 3.1. Подготовка к проведению экспериментальных исследований проводится в объеме подготовки к работе испытываемых СИ. рабочих эталонов, средств измерений, испытательного и вспомогательного оборудования методами, приведенными в эксплуатационной документации.

  • 3.2. Приборы должны быть выдержаны при постоянной температуре не менее 4 часов и должны быть не менее 10 минут включенными в сеть.

3.3 Источник питания и амперметр должны бить подключены к датчику натяжения в соответствии со схемой указанной в Приложении 1.

4. Проведение поверки
  • 4.1. Внешний осмотр, проверка маркировки и комплектности.

4.1.1 При внешнем осмотре должно быть установлено соответствие датчика следующим требованиям:

-наличие маркировки (наименование или товарный знак фирмы изготовителя, тип и заводской номер);

-отсутствие механических повреждений и дефектов, влияющих на работоспособность; -сохранность лакокрасочных покрытий:

-отсутствие повреждения изоляции токопроводящих кабелей;

-комплектность в соответствии с руководством по эксплуатации;

  • 4.2. Опробование, проверка работоспособности.

-проверить изменение выходного сигнала по показаниям амперметра, при задании нагрузки на испытательной машине.

  • 4.3. Определение относительного размаха выходного сигнала.

При проведении данного пункта необходимо:

  • - Установить отрезок талевого каната в зажимы испытательной машины:

  • - Закрепить датчик на талевом канате.

Относительный размах выходного сигнала датчика определяют при задании силы на испытательной машине в пяти точках диапазона преобразования силы, включая точки близкие к крайним значениям. Проводится четыре ряда нагружений.

Расчет среднего значения выходного сигнала датчика производится по формуле (1):

4 а

(1)

где / - измеренное значение токового выхода в i-ou точке нагружения и j-ого ряда измерений.

Относительный размах выходного сигнала рассчитывают по формуле (2):

(2)

где /1ПВХ- максимальное значение выходного сигнала в i-oii точке нагружения из всех рядов измерений;

где 1,тп - минимальное значение выходного сигнала в i-oii точке нагружения из всех рядов измерений.

5. Оформление результатов поверки
  • 5.1. При положительных результатах первичной поверки датчик признается годным и допускается к применению. На него выдается свидетельство о поверке установленной формы. Результаты градуировки датчика заносят на оборотную сторону свидетельства, форма которого приведена в приложении 2.

При положительных результатах периодической поверки датчик признается годным и допускается к применению. На него выдается свидетельство о поверке установленной формы. Результаты градуировки датчика заносят на оборотную сторону свидетельства, форма которого приведена в приложении 2.

  • 5.2. При отрицательных результатах поверки датчик признается негодным и к применению не допускается. На него выдаётся извещение о непригодности установленной формы с указанием основных причин непригодности.

    Ю. Зенин

Заместитель генерального директора -

Руководитель группы механических измерений

ООО «ТестИнТех»

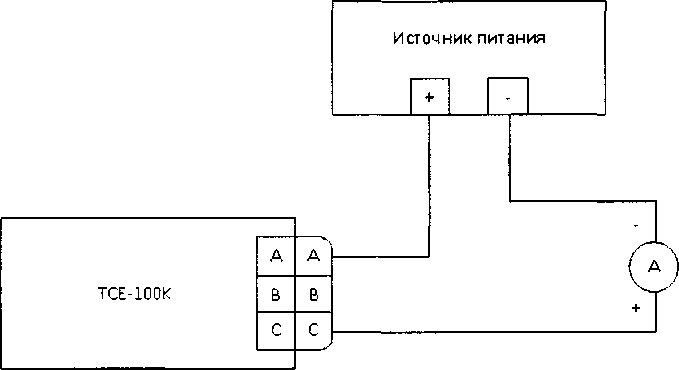

ПРИЛОЖЕНИЕ 1

Схема подключения источника питания и амперметра к

датчику натяжения ТСЕ-100К

ПРИЛОЖЕНИЕ 2

Форма заполнения оборотной стороны свидетельства о поверке

Действительные значения нагрузки, кН

Значения выходного сигнала датчика натяжения, мА

Среднее значение выходного сигнала, мА

Относительный размах выходного сигнала, %

1

2

3

4
