Методика поверки «ГСОЕИ. Антенны логопериодические П6-151, П6-251» (КНПР.464651.026 МП)

УТВЕРЖДАЮ

Начальник

В.В. Швыдун

Минобороны России

Государственная система обеспечения единства измерений. Антенны логопериодические П6-151, П6-251

МЕТОДИКА ПОВЕРКИ

КНПР.464651.026 МП

2019 г.

Настоящая методика поверки распространяется на антенны логопериодические П6-151, П6-251 (далее по тексту - антенны), изготавливаемые АО «СКАРД-Электроникс», г. Курск и устанавливает порядок и объем их первичной и периодической поверки.

Интервал между поверками 2 года.

2.1 При поверке выполняют операции, представленные в таблице 1. Таблица 1

3 СРЕДСТВА ПОВЕРКИ

3.1 При проведении поверки должны применяться средства поверки, указанные в таблице 2.

Таблица 2

• 2 Измерения КУ антенн допускается проводить с использованием рабочих эталонов, измерительных установок и комплексов для измерений характеристик антенн, обеспечивающих пределы допускаемой погрешности измерений КК в пределах ± 1,0 дБ.

• 3 Применяемые средства поверки должны быть исправны и иметь непросроченные свиде-тельства (или отметки в формулярах или паспортах) о поверке.

• 4.1 При проведении поверки должны быть соблюдены требования безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей», «Правилами техники безопасности при эксплуатации электроустановок потребителей», а также изложенные в технической документации комплектов, в технической документации на применяемые при поверке рабочие эталоны и вспомогательное оборудование.

• 5.1 При проведении поверки должны быть соблюдены следующие условия:

• - температура окружающего воздуха, °C                       23 ± 5;

• - относительная влажность окружающего воздуха, %            до 98;

• - атмосферное давление, кПа (мм рт.ст.)              100 ±4 (750 ±30);

• - напряжение питающей сети, В                            220 ± 22;

• - частота питающей сети, Гц                                50 ± 1.

Измерения радиотехнических характеристик должны проводиться в помещении, оборудованном радиопоглощающими материалами и обеспечивающем относительный уровень побочных переотражений не более минус 20 дБ в диапазоне частот от 1 до 6 ГГц.

• 5.2 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• - выдержать антенну в условиях, указанных в п. 5.1, в течение не менее 8 ч;

• - выполнить операции, оговоренные в технической документации на антенну по ее подготовке к измерениям;

• - выполнить операции, оговоренные в технической документации на применяемые средства поверки по их подготовке к измерениям;

• - осуществить предварительный прогрев средств измерений для установления их рабочего режима.

• 6.1.1 При внешнем осмотре установить соответствие антенны требованиям технической документации. При внешнем осмотре убедиться в:

• - отсутствии механических повреждений;

• - чистоте разъемов;

• - исправности соединительных проводов и кабелей;

• - целостности лакокрасочных покрытий и четкости маркировки.

Проверить комплектность антенны в соответствии с технической документацией.

• 6.1.2 Результаты внешнего осмотра считать положительными, если антенна удовлетворяет вышеперечисленным требованиям, комплектность антенны полная. В противном случае антенна дальнейшей поверке не подвергается, бракуется и направляется в ремонт.

• 6.2 Опробование

• 6.2 1 Произвести опробование работы антенны для оценки ее исправности.

При опробовании антенны проверить возможность сборки и подключения к ее входу кабельной сборки.

• 6.2.2 Результаты опробования считать положительными, если обеспечивается возможность сборки и подключения антенны. В противном случае антенна дальнейшей поверке не подвергается, бракуется и направляется в ремонт.

6.3 Определение метрологических характеристик

• 6.3.1.1 Определение КСВН антенны провести с применением анализатора цепей векторного N5224A методом прямых измерений. Измерительный порт анализатора цепей подключить при помощи кабельной сборки к коаксиальному входу антенны.

Измерения проводить в рабочем диапазоне частот поверяемой антенны в соответствии с РЭ на анализатор цепей. Антенну ориентировать в сторону, свободную от отражающих предметов.

• 6.3.2.1 Результаты поверки считать положительными, если КСВН входа антенны в диапазоне рабочих частот не превышает 3,0.

• 6.3.2.1 Определение КК антенн свыше 1 ГГц проводить методом трех антенн с использованием двух вспомогательных антенн. В качестве вспомогательных антенн использовать антенны измерительные рупорные П6-23М.

• 6.3.2.2 Измерить частотные зависимости модуля коэффициента отражения входов используемых антенн и входов кабельных сборок, используемых для их подключения со стороны принимающего и излучающего портов анализатора цепей векторного N5224A Г_и, Г_}, Г₂, Г_П1, Г_П2, соответственно.

• 6.3.2.3 Собрать схему проведения измерений приведенную на рисунке 1.

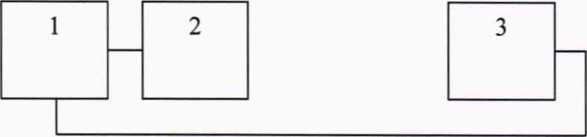

Рисунок 1 - Схема установки для измерений КК

• 1 - анализатор цепей векторный N5224A;

• 2 - вспомогательная антенна «номер 1»;

• 3 - поверяемая антенна.

• 6.3.2.4 Установить антенны соосно друг напротив друга, на согласованной поляризации.

• 6.3.2.5 Расстояние между раскрывами антенн выбирать в соответствии с условием нахождения в дальней зоне, минимальное расстояние между раскрывами антенн вычислить по формуле:

n 2D²

В-МИН ~      ,                                                               (1)

где Л - длина волны, м;

D - максимальный размер раскрыва наибольшей из передающей и приемной антенн.

Минимальное расстояние между антеннами должно составлять не менее 5Л. Высота до пола и потолка должна составлять не менее 1,5 м.

• 6.3.2.6 Анализатор цепей векторный N5224A установить в режим измерений коэффициента передачи S12. Выход измерительного порта «2» подключить к входу поверяемой ан-

5 тенны, а порта «1» к вспомогательной антенне «номер 1». Установить полосу обзора от 1 до 6 ГГц. Полосу пропускания, уровень выходной мощности, количество отсчетов и усреднений установить таким образом, чтобы обеспечивалось отношение сигнал/шум не менее 50 дБ, а уровень выходной мощности не превышал 0 дБм.

Допускается использование встроенных функций «сглаживания» («Smothing», не более 1 %) или частотно-временных преобразований.

• 6.3.2.7 Зафиксировать частотную зависимость комплексного коэффициента передачи

• 6.3.2.8 В точку расположения вспомогательной антенны «номер 1» установить вспомогательную антенну «номер 2», установить антенны для работы на согласованной поляризации.

Зафиксировать частотную зависимость комплексного коэффициента передачи s„.₂(/).

• 6.3.2.9 В точку расположения поверяемой антенны установить вспомогательную антенну «номер 1», установить антенны для работы на согласованной поляризации.

Зафиксировать частотную зависимость комплексного коэффициента передачи

• 6.3.2.10 Отключить кабели от антенн и зафиксировать комплексный коэффициент передачи используемых кабельных сборок A(f), дБ.

• 6.3.2.11 Частотные зависимости коэффициента усиления (КУ) пар антенн К(/) вычислить по формулам (2) - (5):

г. \2

где R - расстояние между раскрывами антенн, измеренное дальномером Leica Disto D5, м;

Частотные зависимости КУ рассчитать по формуле:

Коэффициент калибровки КК антенны определить по формуле:

КК = 20logl0(32,4*X) - 101og\ V_u(f) |, дБ,                            (6)

где 2 - длина волны, м.

• 6.3.2.12 Определение коэффициента калибровки антенны П6-151 (П6-251) в диапазоне частот от 30 до 1000 МГц (от 100 до 1000 МГц) провести с помощью установки электрического поля с дипольными антеннами УЭД на частотах 50, 100, 200, 300, 400, 500, 600, 700, 800, 1000 МГц методом замещения.

Провести подготовку к работе всех приборов, входящих в состав ПГИ1 и СИИ1, в соответствии с «Установка электрического поля с дипольными антеннами УЭД. Техническое описание и инструкция по эксплуатации». Установка готова через 60 минут после включения всех приборов (при измерениях в ручном режиме БИПУ не включать).

Установить излучатель биконический ИБ1 и антенну биконическую АБ1 в положение, соответствующее горизонтальной поляризации. Высоту h центра антенн и расстояние между ними D определить из условий:

D = n~y₂,

(7)

где X, - длина волны,

п- 1,2,3,....

На частотах 50, 100, 200 МГц использовать генератор Г4-151* в совокупности с усилителем мощности от 30 до 300 МГц. На частотах 300, 400, 500, 600 МГц использовать генератор Г4-159*. На частотах 700, 800, 1000 МГц использовать генератор Г4-160*. Выходы генераторов подключить к входам блока коммутации БК4. Выход блока коммутации БК4 подключить к излучателю биконическому ИБ1.

Установить на генераторе частоту 30 МГц.

Меняя напряжение на выходе генератора, установить ориентировочное значение напряженности электрического поля в месте расположения АБ1. Напряженность электрического поля Е в мВ/м в месте расположения АБ1 определить по формуле:

где К - градуировочный коэффициент антенны биконической АБ1, Ом/м, приведён в формуляре УЭД;

Р - мощность, мкВт;

R_M - рабочее сопротивление термисторного моста, Ом (150 Ом).

Под действием электрического поля в антенне биконической возбуждается переменное напряжение, которое поступает на вход головки термисторной М5-88*. Мощность Р, выделяемую в головке термисторной М5-88*, измерить измерителем мощности МЗ-22А*.

Отключить выход блока коммутации БК4, заменить антенну АБ1 на антенну П6-151 (П6-251 на частотах от 100 МГц). Антенну установить на диэлектрическом штативе на согласованной поляризации. Выход антенны П6-151 (П6-251 на частотах от 100 МГц) подключить к входу вольтметра ВЗ-59* стойки измерительно-информационной СИИ1, используя высокочастотный пробник из состава вольтметра ВЗ-59* и 50-Омную нагрузку.

Измерить уровень сигнала на выходе испытываемой антенны.

Коэффициент калибровки поверяемой антенны на фиксированной частоте рассчитать по формуле:

£=²⁰-lg(%),                            ₍₉₎

где К - коэффициент калибровки антенны, дБ (м'¹);

Е - напряженность электрического поля в месте расположения АБ1, определенная по формуле (8), В/м;

U- измеренный уровень сигнала на выходе антенны, В.

Аналогично определить коэффициент калибровки поверяемой антенны на частотах 50, 100, 200, 300, 400, 500, 600, 700, 800, 1000 МГц.

• 6.3.2.13 Результаты поверки считать положительными, если значения КК антенн в диапазоне рабочих частот составляют:

П6-151                              от 15 до 45;

П6-251                              от 15 до 45.

• 6.3.3.1 Погрешность КК в рабочем диапазоне частот рассчитать по формуле (10).

— К^кпасп (/) Кк_изм (/), дБ,

где Кк_изм (/) - КК, измеренные в п. 6.3.2, дБ(м'’);

Кк_ПАСП (f) ' КК, указанные в формуляре на антенну, дБ(м⁴).

• 6.3.3.2 Результаты поверки считать положительными, если значения погрешности КК антенны находятся в пределах ± 2,0 дБ.

• 7.1 При положительных результатах поверки антенны выдается свидетельство установленной формы.

• 7.2 Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.

• 7.3 На оборотной стороне свидетельства о поверке записываются результаты поверки.

• 7.4 В случае отрицательных результатов поверки поверяемая антенна к дальнейшему применению не допускается. На антенну выдается извещение об ее непригодности к дальнейшей эксплуатации с указанием причин забракования, а в формуляре делаются соответствующие записи.

Начальник отдела

К. Черняев

В. Медведева

ФГБУ «ГНМЦ» Минобороны России

Младший научный сотрудник

ФГБУ «ГНМЦ» Минобороны России
