Методика поверки «Осциллографы цифровые DPO70404С, DPO70604С, DPO70804С, DPO71254С, DPO71604С, DPO72004С, DSA70404С, DSA70604С, DSA70804С, DSA71254С, DSA71604С, DSA72004С, MSO70404С, MSO70604С, MSO70804С, MSO71254С, MSO71604С, MSO72004С фирмы «Tektronix (China) Со., Ltd.», КНР.» (МП 48470-11)

1 ВВЕДЕНИЕ

• 1.1 Настоящая методика поверки распространяется на осциллографы цифровые

DPO70404C,  DPO70604C,  DPO70804C,  DPO71254C,  DPO71604C,  DPO72004C,

DSA70404C,  DSA70604C,  DSA70804C,  DSA71254C,  DSA71604C,  DSA72004C,

MSO70404C, MSO70604C, MSO70804C, MSO71254C, MSO71604C, MSO72004C (далее -осциллографы), изготавливаемых компанией «Tektronix, 1пс.»,США, и устанавливает порядок и объем их первичной и периодической поверки.

• 1.2 Интервал между поверками - 1 год.

2 ОПЕРАЦИИ ПОВЕРКИ

2.1 При проведении поверки должны выполняться операции, указанные в табл. 1. Таблица 1

Примечание - при получении отрицательного результата при проведении хотя бы одной операции поверка прекращается.

3 СРЕДСТВА ПОВЕРКИ

• 3.1 При проведении поверки должны применяться средства измерений, указанные

в табл. 2.

Таблица 2

Вместо указанных в табл. 2 средств поверки допускается применять другие ана-

логичные средства поверки, обеспечивающие определение метрологических характеристик с требуемой погрешностью.

• 3.2 Все средства поверки должны быть исправны, применяемые при поверке средства измерений поверены и иметь свидетельства о поверке или оттиск поверочного клейма на приборе или технической документации.

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 4.1 К проведению поверки осциллографа допускается инженерно-технический персонал со среднетехническим или высшим радиотехническим образованием, имеющий опыт работы с радиотехническими установками, ознакомленный с документацией по поверке и имеющий право на поверку (аттестованный в качестве поверителей по ГОСТ 20.2.012-94).

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 5.1 При проведении поверки должны быть соблюдены требования безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей», «Правилами техники безопасности при эксплуатации электроустановок потребителей», а также изложенные в руководстве по эксплуатации на приборы, в технической документации (ТД) на применяемые при поверке рабочие эталоны и вспомогательное оборудование.

6 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

• 6.1 При проведении поверки должны быть соблюдены следующие условия:

• - температура окружающего воздуха, °С                       20+5;

• - относительная влажность, %                                 65+15;

• - атмосферное давление, кПа              100 + 4 (750 + 30 мм рт.ст.);

- параметры питания от сети переменного тока:

- напряжение питающей электросети, В

- частота, Гц

7 ПОДГОТОВКА К ПОВЕРКЕ

• 7.1 При подготовке к поверке выполнить следующие операции:

- выдержать приборы в условиях, указанных в п.п. 6.1, в течение 1 ч;

- выполнить операции, оговоренные в технической документации на поверяемый осциллограф по его подготовке к поверке;

- выполнить операции, оговоренные в ТД на применяемые средства поверки по их подготовке к измерениям;

- осуществить предварительный прогрев приборов для установления их рабочего режима.

8. ПРОВЕДЕНИЕ ПОВЕРКИ

Подготовить средства измерений и испытательное оборудование к работе в соответствии с руководствами по их эксплуатации.

8.1 Внешний осмотр

• 8.1.1 При внешнем осмотре установить соответствие осциллографа требованиям технической документации изготовителя. Проверить отсутствие механических повреждений и ослабление элементов конструкции, четкость обозначений, чистоту и исправность разъемов.

При наличии дефектов (механических повреждений), осциллограф дальнейшей поверке не подвергается, бракуется и направляется в ремонт.

8.2 Опробование

• 8.2.1 Подготовить осциллограф к работе в соответствии с технической документацией фирмы-изготовителя. Проверить отсутствие сообщений о неисправности в процессе загрузки осциллографа. Проверить работоспособность ЖКИ, диапазон перемещения линии развертки по вертикали.

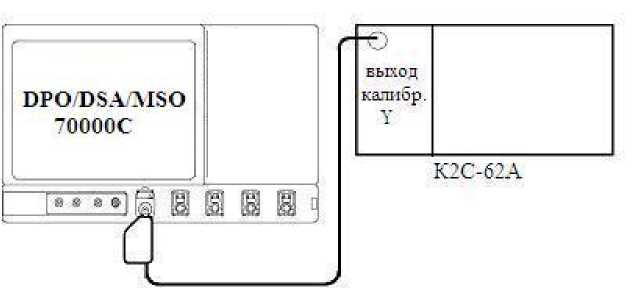

  Рисунок 1 - Схема определения работоспособности



• 8.2.2 Собрать измерительную схему в соответствии с рисунком 1.

• 8.2.3 Установить на выходе калибратора Y установки К2С-62А последовательность прямоугольных импульсов с амплитудой 1 В и частотой следования 1 кГц. Установить число делений - 1 и импеданс 50 Ом.

• 8.2.4 На осциллографе установить входное сопротивление 50 Ом и нажать кнопку Autoset.

• 8.2.5 Уменьшая значение коэффициента развертки осциллографа, наблюдать увеличение ширины изображения импульсов на экране. Увеличивая значение коэффициента отклонения осциллографа, наблюдать уменьшение высоты изображения импульсов на экране.

Результаты поверки считать положительными, если в процессе загрузки отсутствуют сообщения о неисправности, на экране осциллографа наблюдается меандр амплитудой 1 В и частотой следования 1 кГц, органы управления исправно работают.

8.3 Определение диапазона и относительной погрешности установки коэффициентов отклонения

• 8.3.1 Собрать измерительную схему в соответствии с рисунком 2.



  оо oznzn
  PlS' &	c :■ q fiir
  	■■Й
  g g g	g
  i s 1	о

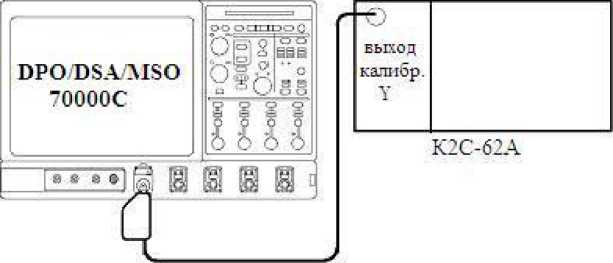

Рисунок 2 - Схема определения погрешности коэффициентов отклонения и погрешности измерений напряжения постоянного тока

• 8.3.2 Выполнить следующие установки осциллографа:

- провести сброс настроек, нажав кнопку Default Setup;

- в меню Horiz/Acq выбрать подменю Acquisition и установить количество усреgнений(Average) равное 16.

• 8.3.3 Включить на осциллографе функцию автоматического измерения среднего значения напряжения Mean, для этого в меню Measure выберите Ampl, затем в подменю More выберите Mean.

• 8.3.4 Установить коэффициент отклонения осциллографа равным значению, указанному в первой строке первого столбца таблицы 2.

Таблица 2

• 8.3.5 Установить значение напряжения постоянного тока на выходе установке измерительной К2С-62А равное значению, указанному в первой строке второго столбца таблицы 2.

• 8.3.6 Записать измеренное значение напряжения постоянного тока в первую строку третьего столбца таблицы 2.

• 8.3.7  Повторить п.п. 8.3.5 - 8.3.6 для второго значения напряжения постоянного тока, указанного в таблице 2.

• 8.3.8  Рассчитать разницу измеренных значений напряжения постоянного тока отняв второе измеренное значение напряжения от первого и запишите ее в таблицу 2.

• 8.3.9  Убедиться, что рассчитанная разница находится в пределах, указанных в пятом столбце таблицы 2.

• 8.3.10 Повторить п.п. 8.3.4 - 8.3.9 для остальных значений коэффициентов отклонения, указанных в первом столбце таблицы 2.

• 8.3.11 Повторить п.п. 8.3.4 - 8.3.10 для остальных каналов осциллографа. Результаты поверки считать положительными, если диапазон установки коэффициентов отклонения соответствует всем позициям таблицы 2, значения погрешности коэффициентов отклонения находятся в пределах ± 2%.

8.4 Определение погрешности измерений напряжения постоянного тока

• 8.4.1 Собрать измерительную схему в соответствии с рисунком 2.

• 8.4.2 Выполнить следующие установки осциллографа:

- провести сброс настроек, нажав кнопку Default Setup;

- в меню Horiz/Acq выбрать подменю Acquisition и установить количество усреднений(Average) равное 16.

• 8.4.3  Включить на осциллографе функцию автоматического измерения среднего значения напряжения Mean, для этого в меню Measure выберите Ampl, затем в подменю More выберите Mean.

• 8.4.4 Установить коэффициент отклонения равным значению, указанному в первой строке первого столбца таблицы 3.

Таблица 3

• 8.4.5 Установить постоянное смещение равным значению, указанному в первой строке третьего столбца таблицы 3.

• 8.4.6 Установить значение напряжения постоянного тока на выходе установке измерительной К2С-62А равное значению, указанному в первой строке четвертого столбца таблицы 3.

• 8.4.7 Записать измеренное значение напряжения постоянного тока в первую строку пятого столбца таблицы 3.

• 8.4.8 Рассчитать абсолютную погрешность измерений напряжения по формуле:

^^{U = U}ИЗМ ~ ^UУСТ ,

где U _ИЗМ - измеренное значение напряжения;

U _УСТ - напряжение на выходе калибратора Y.

• 8.4.9 Убедиться, что рассчитанные значения абсолютной погрешности измерений напряжения находятся в пределах, указанных в шестом столбце таблицы 3.

• 8.4.10 Повторить п.п. 8.4.7 - 8.4.9 для второго значения напряжения постоянного тока, указанного в таблице 3.

• 8.4.11 Повторить п.п. 8.4.4 - 8.4.10 для остальных значений коэффициентов отклонения, указанных в первом столбце таблицы 3.

• 8.4.12 Повторить п.п. 8.4.4 - 8.4.11 для остальных каналов осциллографа.

Результаты поверки считать положительными, если значения погрешности измерений находятся в пределах, приведенных в таблице 3.

8.5 Определение полосы пропускания

• 8.5.1 Собрать измерительную схему в соответствии с рисунком 3.



Рисунок 3 - Схема определения полосы пропускания

• 8.5.2 Выполнить следующие установки осциллографа:

• - провести сброс настроек, нажав кнопку Default Setup;

• - в меню Horiz/Acq выбрать подменю Acquisition и установить количество усреднений(Average) равное 16;

• - установить коэффициент отклонения 10 мВ/дел;

• - установить коэффициент развертки 50 ns с помощью ручки horizontal Scale.

• 8.5.3 Установить на выходе генератора сигнал частотой 50 МГц с амплитудой соответствующей четырем делениям экрана осциллографа.

• 8.5.4 Включить на осциллографе функцию автоматического измерения среднего значения напряжения Mean, для этого в меню Measure выберите Ampl, затем в подменю More выберите Mean. Записать измеренное значение как ивых_50МГц.

• 8.5.5 Записать показания ваттметра и пересчитать в среднеквадратическое значение напряжения по формуле:

где   ивх_50МГц - среднеквадратическое значение напряжения;

Р_изм - измеренное значение мощности (показания ваттметра).

• 8.5.6 В измерительной схеме на рисунке 3 генератор Г4-192 заменить на генератор, соответствующий модели осциллографа из таблицы 4.

Таблица 4

• 8.5.7 Установить на выходе генератора сигнал частотой равной верхней граничной частоте полосы пропускания осциллографа, соответствующей модели осциллографа из таблицы 4.

Примечание: Амплитуду сигнала, если позволяет выходная мощность генератора, желательно (необязательно) увеличить до четырех делений экрана осциллографа

• 8.5.8 Установить такой коэффициент развертки осциллографа, чтобы на экране отображалось не менее 10 периодов сигнала.

• 8.5.9 Записать показания ваттметра, пересчитанные по формуле из п.8.5.5, как ивхв.гр.

• 8.5.10 Записать среднеквадратическое значение напряжения, измеренное осциллографом, как ивыхв._Гр.

• 8.5.11 Рассчитать и записать в протокол отношение уровня амплитудночастотной характеристики осциллографа на верхней граничной частоте полосы пропускания к уровню на частоте 50 МГц по формуле:

  АЧХ_В'Гр

  АЧХ

  50МГц

  [дБ] = 20lg

^ивых50МГц. ^{/ ивх}50МГц

• 8.5.12 Повторить п.п. 8.5.1 - 8.5.11 для остальных коэффициентов отклонения.

• 8.5.13 Повторить п.п. 8.5.1 - 8.5.12 для остальных каналов осциллографа, при этом выключить проверенный канал.

Результаты поверки считать положительными, если отношение уровня амплитудно-частотной характеристики осциллографа на верхней граничной частоте полосы пропускания к уровню на частоте 50 МГц находится в пределах ± 3 дБ.

• 8.6 Определение погрешности частоты опорного генератора

• 8.6.1 Собрать измерительную схему в соответствии с рисунком 4.



  Рисунок 4- Схема определения погрешности частоты опорного генератора

• 8.6.2 Провести сброс настроек осциллографа, для этого нажать кнопку Default Setup.

• 8.6.3 Измерить частоту сигнала частотомером и записать измеренное значение в таблицу 5.

• 8.6.4 Убедиться, что измеренное значение частоты находится в пределах, указанных в таблицы 5.

Таблица 5

• 8.6.5 Повторить п.п.8.6.1 - 8.6.4 для остальных каналов осциллографа.

Результаты поверки считать положительными, если значения частоты внутреннего опорного генератора находятся в пределах, приведенных в таблице 5.

8.7 Определение входного сопротивления

• 8.7.1 Собрать измерительную схему в соответствии с рисунком 5.



  вольтметр

  		~■ ■■ --- _Д---
  DPOD5AM5O 70000С		fi      к р | р S Ь о 6 -л

Рисунок 5 - Схема определения входного сопротивления

• 8.7.2 Провести калибровку вольтметра.

• 8.7.3 Выполнить сброс настроек осциллографа, нажав кнопку Default Setup.

• 8.7.4 Установить коэффициент отклонения равным значению, указанному в первой строке таблицы 6.

Таблица 6

• 8.7.5 Установить входное сопротивление осциллографа равным значению, указанному в первой строке второго столбца таблицы 6.

• 8.7.6 Измерить входное сопротивление осциллографа с помощью вольтметра и записать измеренное значение в таблицу 6.

• 8.7.7 Рассчитать погрешность установки входного сопротивления по формуле:

  ^RR - ^Кизм

  ^RyCT

• 8.7.8 Убедиться, что рассчитанная погрешность установки входного сопротивления находится в пределах, указанных в таблицы 6.

• 8.7.9 Повторить п.п. 8.7.1 - 8.7.8 для остальных значений коэффициентов отклонения, указанных в таблице 6.

• 8.7.10 Повторить п.п. 8.7.1 - 8.7.9 для остальных каналов осциллографа.

Результаты поверки считать положительными, если измеренное значение входного сопротивления находится в пределах, указанных в таблице 6, т.е. выполняются условия п. 8.7.8.

8.8 Проверка программного обеспечения

• 8.8.1  Осуществить проверку соответствия заявленных идентификационных данных программного обеспечения (ПО).

Результаты проверки считать положительными, если идентификационные данные программного обеспечения соответствуют:

• 1) наименование программного обеспечения - «Микропрограммное обеспечения для осциллографов серии DPO/DSA/MSO70000C»;

• 2) идентификационное наименование программного обеспечения - Firmware -DPO7000, DPO-DSA70000, DPO-DSA70000B-C, MSO70000-C- With Doc, Win XP - V5.3.4

или

Firmware - DPO7000C, DPO-DSA-MSO70000C - W Docs - Win 7 V6.1.2;

• 3) номер версии (идентификационный номер) программного обеспечения - V5.3.4 (для платформы на MS Windows XP)

или

V6.1.2 1 (для платформы на MS Windows 7 Ultimate 64bit);

• 4) цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) - e2c84c0c296b7ac0b5152a0aa7cebc94 (для платформы на MS Windows XP)

или

- 8b336292801d85c82251cfbbb46bec81 (для платформы на MS Windows 7 Ultimate 64bit);

• 5) алгоритм вычисления цифрового идентификатора программного обеспечения -MD5;

• 6) уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - «А»

• 8.8.2 Осуществить оценку влияния программного обеспечения на метрологиче-

скис характеристики средства измерений в соответствии с МИ 3286-2010.

• 8.8.3 Результаты проверки считать положительными, если влияние метрологически значимой части программного обеспечения на метрологические характеристики осциллографа не выходит за пределы согласованного допуска.

• 9.1 При положительных результатах поверки на осциллограф выдаётся свидетельство установленной формы.

• 9.2 На оборотной стороне свидетельства о поверке записываются результаты поверки.

• 9.3 В случае отрицательных результатов поверки осциллограф к дальнейшему применению не допускается. На осциллограф выписывается извещение о его непригодности к дальнейшей эксплуатации с указанием причин.

Начальник отдела

ГЦИ СИ ФБУ «ГПМЦ Минобороны России»

Научный соз рудник

ГЦИ СИ ФБУ «ГНМЦ Минобороны России»

А.С. Гончаров
