Методика поверки «ГСИ. СТЕНКОМЕРЫ ИНДИКАТОРЫ С ЦЕНОЙ ДЕЛЕНИЯ 0,01 И 0,1 ММ» (МИ 1814-87)

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

НПО СРЕДСТВ ИЗМЕРЕНИЯ В МАШИНОСТРОЕНИИ НПО «ВНИИИЗМЕРЕНИЯ»

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

МЕТОДИКА ПОВЕРКИ

Москва

1988

681

.' - -гТГ*

Государственная система обеспечения единства измерений

СТЕНКОМЕРЫ ИНДИКАТОРНЫЕ С ЦЕНОЙ ДЕЛЕНИЯ 0,01 и 0,1 мм

Методика поверки

ОКСТУ 0008

Дата введения 01.07.88

Настоящие методические указания распространяются на стен-комеры индикаторные с ценой деления 0,01 и 0,1 мм, выпускаемые по ГОСТ 11951—82, и устанавливают методику их поверок.

• 1. ОПЕРАЦИИ И СРЕДСТВА ПОВЕРКИ

При проведении поверки должны быть выполнены следующие операции и применены средства поверки с характеристиками, указанными в таблице.

© Издательство стандартов, 198В

Продолжение

Примечание. Допускается использовать вновь разработанные или находящиеся в применении средства поверки, не приведенные в перечне, но имеющие аналогичные характеристики.

• 2. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

  • 2.1. При проведении поверки должны быть соблюдены следующие требования бёзопасности:

правила пожарной безопасности, установленные для работы с легковоспламеняющимися жидкостями, к которым относится бензин, используемый для промывки;

в помещении, где производят промывку, должны быть предупредительные знаки и сигнальные цвета по ГОСТ 12.4.026—76;

запрещено пользоваться открытым огнем, применять электробытовые приборы;

бензин хранят в металлической посуде, плотно закрытой металлической крышкой, в количестве не более однодневной нормы, требуемой для промывки;

С. 3 МИ 1814—87

промывку проводят в резиновых перчатках, типа II по ГОСТ 20010—74.

• 3. УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

  • 3.1. При проведении поверки должны быть соблюдены следующие условия:

температура окружающего воздуха в помещении (20 ±5) °C;

изменение температуры окружающего воздуха в течение 1 ч не более 2°С;

относительная влажность не более 80%;

атмосферное давление (101,3±4) кПа.

• 3.2. Перед поверкой все наружные поверхности стенкомеров должны быть тщательно протерты от пыли и грязи. Измерительные поверхности стенкомеров и образцовых средств измерений должны быть промыты авиационным бензином по ГОСТ 1012—72 или бензином-растворителем по ГОСТ 443—76, протерты чистой фланелевой салфеткой по ГОСТ 7259—77 и выдержаны на рабочем месте не менее 3 ч.

• 4. ПРОВЕДЕНИЕ ПОВЕРКИ

  • 4.1. При внешнем осмотре должно быть установлено соответствие стенкомеров ГОСТ 11951—82 в части комплектности и внешнего вида.

При внешнем осмотре должны быть проверены четкость штрихов и цифр на шкале, отсутствие дефектов, ухудшающих внешний вид, правильность нанесения маркировки.

Внешний осмотр выполняют без применения дополнительных средств.

• 4.2. При опробовании проверяют плавность перемещения стрелки, высоту расположения стрелки над шкалой, перекрытие стрелкой коротких штрихов, передвижение стрелки по всей шкале и предел регулирования нулевой установки.

  • 4.2.1. Высоту расположения стрелки над шкалой проверяют,, наблюдая за параллаксом стрелки. С этой целью стрелку стен-комера устанавливают на нулевое деление. Далее поворотом головы изменяют угол зрения примерно на 45° и определяют изменение показаний нулевого деления.

Наибольшее значение из трех изменений не должно превышать стенкомеров типов С-2, С-10А, С-10Б и стенкомеров типов С-25 и С-50.

метрологических характери-измерительных поверхностей определяют

визуально сравнением с соответствующими образцами шероховатости или с образцовыми деталями по ГОСТ 9378—75.

Шероховатость поверхностей должна соответствовать требованиям ГОСТ 11951—82.

• 4.3.2. Смещение центра сферы измерительной поверхности неподвижного стержня относительно центра сферы подвижного стержня измеряют на инструментальном микроскопе. Подвижный стержень смещают относительно неподвижного на 1—2 мм путем введения между ними какого-либо небольшого предмета.

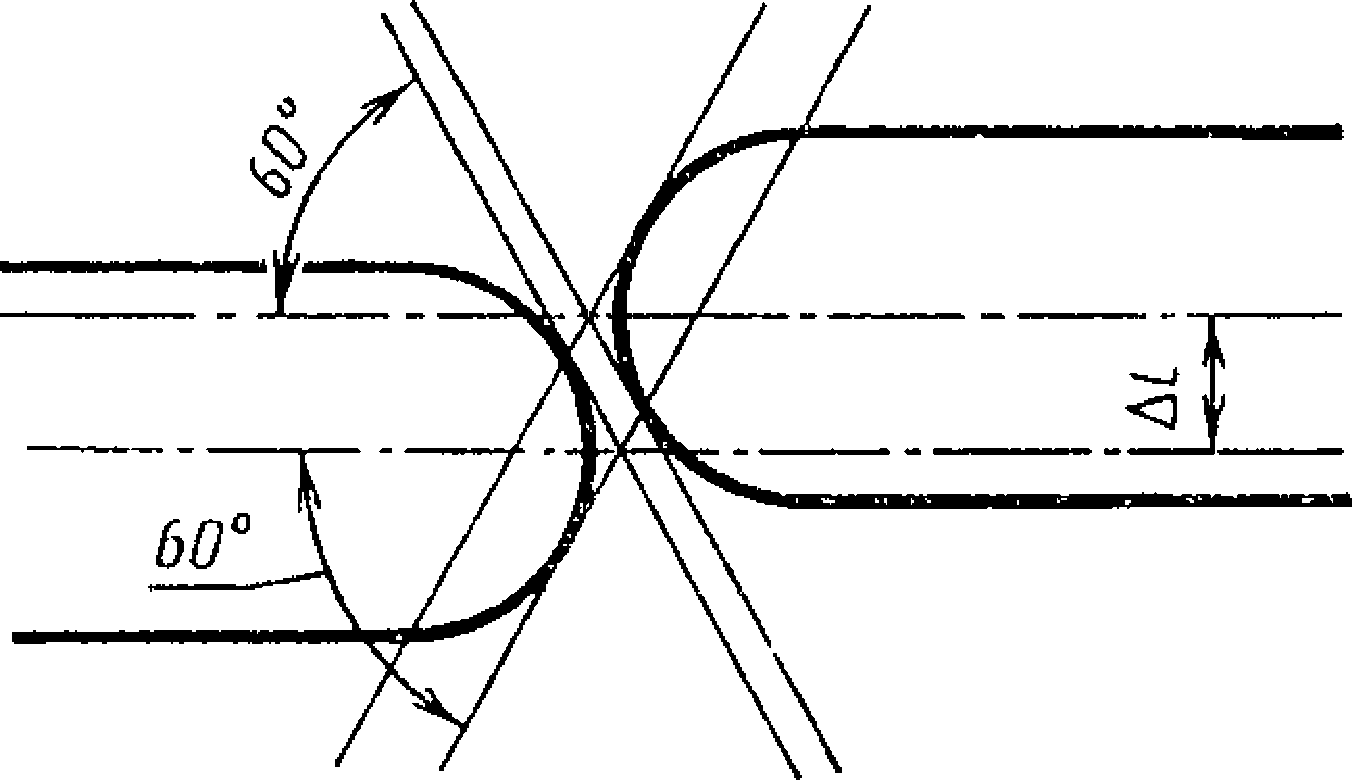

Ось наконечника измерительного стержня стенкомера выставляют параллельно горизонтальному диаметральному штриху сетки штриховой окулярной головки микроскопа. Измерение производят по схеме, приведенной на черт. 1.

Черт. 1

Линии осевой сетки микроскопа, расположенные под углом 60° к горизонтальной оси перекрестия, устанавливают по касательным к изображению сферы наконечника измерительного стержня и снимают первый отсчет по шкале отсчетного микроскопа поперечного хода координатного стола. Затем эти линии устанавливают по касательным к изображению сферы наконечников неподвижного стержня и снимают второй отсчет по той же шкале.

Разность отсчетов равна смещению центров сфер Д/.

Проверку производят в двух взаимно перпендикулярных плоскостях, проходящих через ось наконечника.

За смещение центров сферы принимают

Д/? +Д/2 ,

где Д/1— разность отсчетов измерения в горизонтальной плоскости;

Д/₂ — разность отсчетов измерения в вертикальной плоскости.

Смещение центров сфер неподвижного и измерительного стержней стенкомеров должны соответствовать требованиям, указанным в ГОСТ 11951—82.

• 4.3.3. Измерительное усилие и его колебание определяют с помощью циферблатных весов. На измерительный стержень стенкомера прикрепляют приспособление (см. приложение) и приво-

С. 5 МИ 1814—87

дят его в контакт с площадкой весов. Производят отсчет показаний на весах при перемещении измерительного стержня, соответствующем началу и концу диапазона измерений стенкомера.

Наибольшее значение показания весов принимают за измери

тельное усилие стенкомера.

Разность наибольшего и наименьшего показаний весов равна колебанию измерительного усилия.

Измерительное усилие и колебание измерительного усилия должны соответствовать значениям, указанным в ГОСТ 11951—82.

• 4.3.4. Основную погрешность и размах показаний стенкомеров типов С-2 и С-10А определяют по концевым мерам длины 4-го класса, а для стенкомеров типов С-10Б, С-25 и С-50 — по концевым мерам 5-го класса.

• 4.3.4.1. Основную погрешность стенкомера определяют сравнением показаний стенкомера, полученным при измерении длины концевой меры с номинальным значением этой меры:

у стенкомеров типов С-2 и С-10А — на участке до 1 мм через 0,1 мм, а на всем диапазоне измерений — через 1 мм;

у стенкомеров типа С-10Б — на всем диапазоне измерений через 1 мм;

у стенкомеров типов С-25 и С-50 — на всем диапазоне измерений через 5 мм.

• 4.3.4.2. Размах показаний стенкомеров определяют по концевым мерам длины в трех положениях (в начале, в середине и в конце диапазона измерений).

В каждом из трех положений производят многократное арретирование измерительного стержня, но не менее чем пять раз.

Разность между наибольшим и наименьшим показаниями в данном положении равна размаху показаний в данном положении. За размах показаний стенкомера принимают наибольшее значение из трех значений размаха в трех положениях.

Основная погрешность и размах показаний стенкомеров в любом рабочем положении не должны превышать значений, указанных в ГОСТ 11951—82.

• 4.3.5. Погрешность установочной меры для стенкомера типа С-50 должна проверяться в соответствии с ГОСТ 8.306—78.

S. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 5.1. Положительные результаты первичной поверки стенкомеров оформляют отметкой в паспорте, удостоверенной подписью поверителя.

• 5.2. На стенкомеры, признанные годными при периодической поверке, выдают свидетельство установленной формы.

• 5.3. Положительные результаты периодической ведомственной поверки оформляют в порядке, установленном ведомственной метрологической службой.

• 5.4. Стенкомеры, не удовлетворяющие требованиям настоящей методики, к применению не допускаются и на них выдают изве-щение о непригодности с указанием причин.

ПРИЛОЖЕНИЕ

Справочное

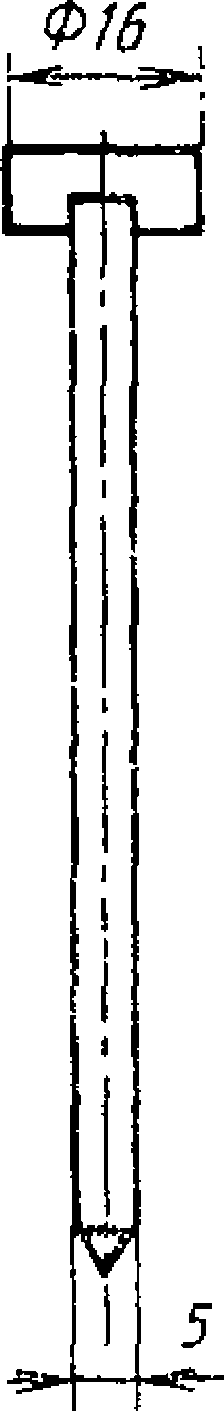

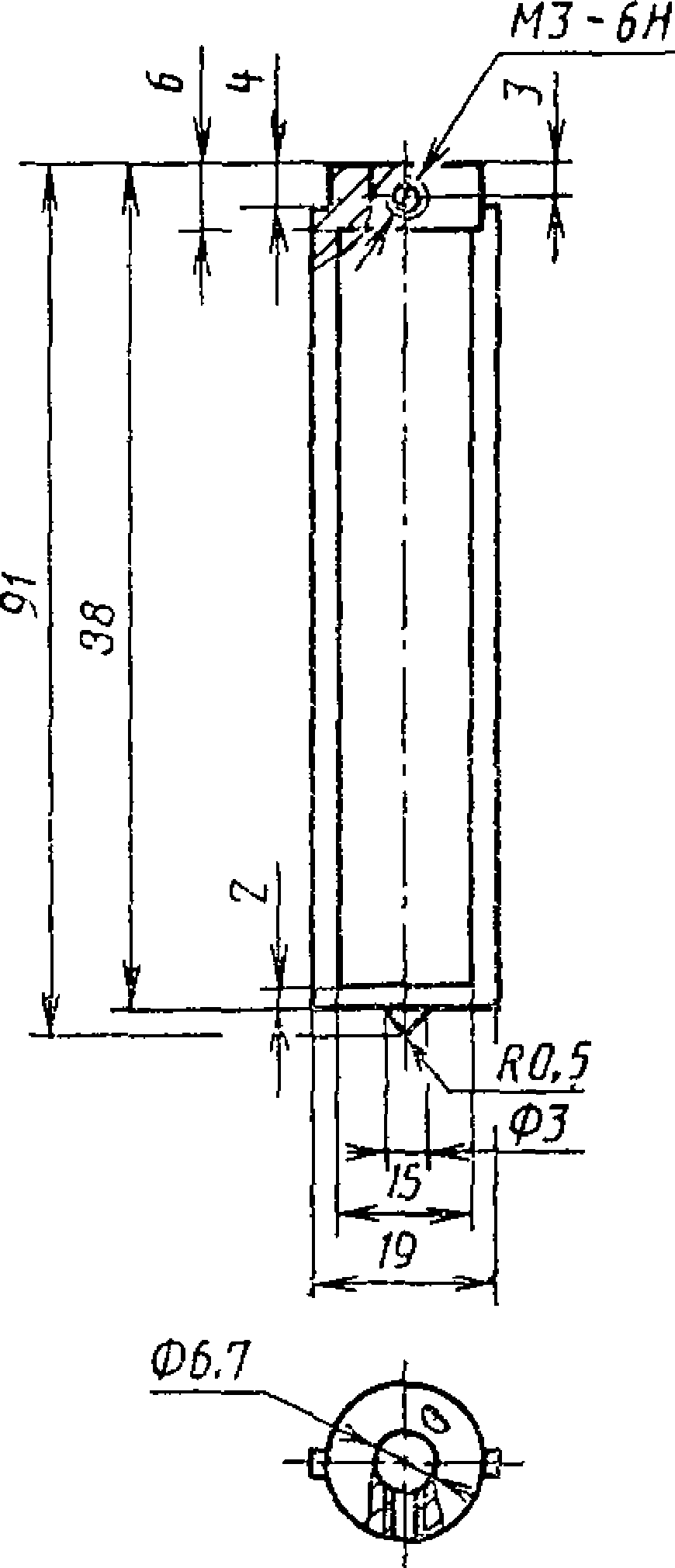

ПРИСПОСОБЛЕНИЕ ДЛЯ ОПРЕДЕЛЕНИЯ ИЗМЕРИТЕЛЬНОГО

УСИЛИЯ СТЕНКОМЕРА

Материал — сталь любой марки.

Параметр шероховатости ие более      мкм.

Черт. 2

С. 7 МИ 1814—87

ИНФОРМАЦИОННЫЕ ДАННЫЕ

• 1. РАЗРАБОТАН НПО «ВНИИизмерения» Министерства станкостроительной и инструментальной промышленности СССР

ИСПОЛНИТЕЛИ

А. М. Смогоржевский, В. А. Богданова

• 2. ПОДГОТОВЛЕНЫ К Д. И. Менделеева»

  УТВЕРЖДЕНИЮ

  НПО «ВНИИМ им.

Начальник сектора М. Н. Селиванов

• 3. УТВЕРЖДЕНЫ НПО «ВНИИМ им. Д. И. Менделеева» 07.09.87

• 4. ВЗАМЕН ГОСТ 13728—68
