УТВЕРЖДАЮ

Система измерительная автоматизированная учета сырья на ООО «Пищевые ингредиенты»

Методика поверки

ТС.2016.006.МП

г. Новосибирск 2017 г.

  • 1 ОБЩИЕ ПОЛОЖЕНИЯ

    • 1.1 Настоящая методика поверки распространяется на систему измерительную автоматизированного учета сырья на ООО «Пищевые ингредиенты» (далее -система), предназначенную для автоматизированного измерения массового расхода (массы) принятого тропического масла на причале № 5, отгруженной мелассы свекловичной (патоки) на причале № 2, отгруженного растительного масла на причале № 2, а также управления процессами налива при проведении учетнорасчетных операций.

    • 1.2 Первичная поверка проводится при вводе в эксплуатацию системы.

    • 1.3 Периодическая поверка проводится по истечении интервала между поверками.

    • 1.4 Состав и характеристики измерительных каналов системы приведены в описании типа на систему.

    • 1.5 Допускается проведение поверки системы в части отдельных измерительных линий из состава системы в соответствии с заявлением владельца системы с обязательным указанием в свидетельстве о поверке информации об объеме проведенной поверки.

    • 1.6 Интервал между поверками - 2 года.

  • 2 ОПЕРАЦИИ ПОВЕРКИ

    • 2.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1 - Операции поверки

Наименование операции

Номер пункта методики поверки

1 Внешний осмотр

7.1

2 Проверка идентификационных данных и защиты программного обеспечения

7.2

3 Опробование

7.3

4 Определение метрологических характеристик

7.4

  • 2.2 При получении отрицательного результата при проведении какой-либо из операций поверка прекращается.

  • 3 СРЕДСТВА ПОВЕРКИ

    • 3.1 При проведении поверки применяют средства измерений, в соответствии с методиками поверки, указанными в описаниях типа на измерительные компоненты системы, а также приведенные в таблице 2.

Таблица 2 - Средства поверки

Номер пункта методики поверки

Наименование и тип основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

7.4

Калибратор электрических сигналов СА150

Диапазон воспроизведения импульсов от 90 до 1100 Гц ПГ ±0,5 Гц; Диапазон воспроизведения импульсов от 1 до 110 Гц ПГ ±0,05 Гц;

Диапазон воспроизведения силы постоянного тока от 0 до 22 мА, ПГ ±(0,025 % Х+3 мкА)

7.3, 7.4

Прибор комбинированный «Testo-622»,Температура: от -10 до +60 °C ПГ±0,4 °C; Относительная влажность: (10 - 98) % ПГ±3% Абсолютное давление: (300 - 1200) гПа, ПГ±5 гПа

Примечания:

  • 1 Все средства измерений, должны иметь действующие свидетельства о поверке.

  • 2 Допускается использование других средств поверки, обеспечивающих определение метрологических характеристик системы с требуемой точностью.

  • 4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

    • 4.1     Поверка выполняется специалистами, аккредитованной в установленном порядке метрологической службы, ознакомившимися с технической и эксплуатационной документацией и настоящей методикой поверки, имеющими удостоверение на право работы с напряжением до 1000 В (квалификационная группа по электробезопасности не ниже третьей).

    • 4.2    При проведении поверки должны быть соблюдены требования охраны труда предприятия, на котором проводят поверку системы. Должны выполняться требования действующих нормативных актов, инструкций по охране труда и окружающей среды.

    • 4.3     При проведении поверки должны соблюдаться требования безопасности, изложенные:

  • - руководстве по эксплуатации системы;

  • - в эксплуатационных документах средств измерений, используемых при поверке.

  • 5 УСЛОВИЯ ПОВЕРКИ

    • 5.1 Условия поверки измерительных компонентов системы указаны в методиках поверки на эти компоненты.

    • 5.2 Условия поверки системы должны соответствовать условиям ее эксплуатации, нормированным в технической документации, но не выходить за нормированные условия применения средств поверки.

  • 6 ПОДГОТОВКА К ПОВЕРКЕ

    • 6.1     Выполнить мероприятия по обеспечению условий безопасности.

    • 6.2     Проверить наличие и работоспособность, средств поверки, перечисленных в таблице 2.

    • 6.3     Проверить наличие действующих свидетельств или отметок о поверке на средства измерения, перечисленные в таблице 2.

    • 6.4     Подготовить средства поверки к работе в соответствии с требованиями их эксплуатационной документации.

  • 7 ПРОВЕДЕНИЕ ПОВЕРКИ

    • 7.1 Внешний осмотр

      • 7.1.1 При проведении внешнего осмотра должно быть установлено:

  • -  наличие паспорта на систему;

  • - наличие паспортов (формуляров) на СИ, входящих в состав ИК системы;

  • - наличие у СИ, входящих в состав поверяемых измерительных линий системы, действующих результатов поверки;

  • - наличие свидетельства о предыдущей поверке системы (при периодической поверке).

  • -  соответствие состава и комплектности системы паспорту;

  • - выполнение требований технической документации к монтажу СИ, измерительно-вычислительных и связующих компонентов системы.

  • - наличие и целостность пломб на средствах измерений, входящих в состав системы, в местах, предусмотренных их эксплуатационной документацией;

  • - отсутствие механических повреждений и дефектов компонентов, входящих в состав системы, которые могут повлиять на ее работоспособность;

  • - наличие маркировки линий связи и компонентов ИК системы.

  • 7.1.2 Внешний осмотр проводят визуально без снятия напряжения питания с компонентов системы.

  • 7.1.3 Результаты проверки считают положительными, если монтаж СИ, измерительновычислительных и связующих компонентов системы, внешний вид и комплектность системы соответствуют требования технической документации, средства измерений, входящие в состав измерительных каналов опломбированы в соответствии с требованиями технической документации на них и имеют действующие результаты поверки.

7.2 Проверка идентификационных данных и защиты программного обеспечения

  • 7.2.1  Программное обеспечение (далее - ПО) системы представлено ПО комплекса измерительно-вычислительного и управляющего STARDOM (далее - комплекс) и автономного ПО, устанавливаемого на персональный компьютер - автоматизированное рабочее место (далее - АРМ) оператора.

  • 7.2.2 Комплекс измерительно-вычислительный и управляющийБТАКООМ, входящий в состав системы, является средством измерения утвержденного типа. Подтверждение соответствия ПО комплекса проводится при его поверке.

  • 7.2.3  Проверку идентификационных данных автономного ПО, установленного на АРМ оператора выполнить в следующем порядке:

  • 7.2.3.1 Перейти в каталог, в котором расположена контролирующая утилита Echeck (исполняемый файл echeck.exe) и список контролируемых файлов (list.txt). Права доступа должны позволять запустить утилиту Echeck на выполнение и наблюдать результаты работы в графическом окне (рисунок 1).

’Echeck v.1.0. р<кчет значений MD5

Самоидентификатор |04ЕАС7А001387Р'АДЗВ2РА93СС2С069АВ

Проверить файл ]

L---------—

Проверить каталог |

Проверить список|

??? 1

Значение MD5 цели

-.................... А;...................

Рисунок 1 - окно утилиты ЕсЬескпосле запуска

  • 7.2.3.2 Сличить самоидентификатор утилиты Echeck с указанным на рисунке. Если идентификаторы не совпадают, приостановить поверку и принять меры для получения подлинного экземпляра утилиты.

  • 7.2.3.3 В окне программы Echeck нажать кнопку «Проверить список», в открывшемся диалоговом окне выбора файла выбрать файл с именем list.txt, расположенный в том же каталоге, что и контролирующая утилита и нажать кнопку «Открыть» (рисунок 2).

Мой компьютер

Имя Файла:

list.txt                                                        jrj

Открыть

Сетевое

Т ип Файлов:

Все Файлы                         <

Отмена

окружение

Г Т олько чтение

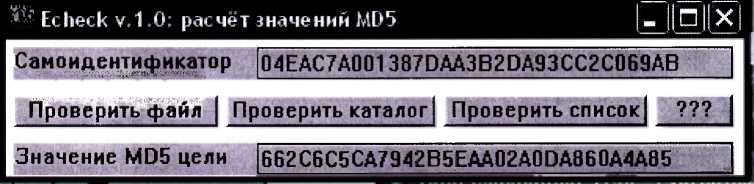

РисунокЗ -окно утилиты Echeck с результатами идентификации

  • 7.2.4 Результат проверки идентификационных данных ПО системы считают положительным, если:

- имеется действующее свидетельство о поверке на комплекс измерительновычислительный и управляющийЗТАИВОМ, входящий в состав системы;

значение хэш-функции MD5 автономного программного обеспечения «Stardom Flow ТС.2016.006.АТХ», выведенное в поле «Значение MD5 цели» окна программы Echeck, совпадает с соответствующим значением, указанным в качестве идентификационного признака автономного программного обеспечения в паспорте системы.

Проверка защиты ПО от несанкционированного доступа

  • 7.2.5 Проверку защиты ПО от несанкционированного доступа на программном уровне проводить следующим образом:

  • - проверить корректность реализации управления доступом пользователя к автономному программному обеспечению и данным при вводе неправильных логина или пароля пользователя;

  • - проверить возможность получения доступа без авторизации пользователя.

  • 7.2.6 Результат проверки считать положительным, если осуществляется авторизованный доступ к выполнению функций программного обеспечения АРМ оператора.

  • 7.3 Опробование

  • 7.3.1  Опробование работы системы проводят путем вывода значений на АРМ оператора.

  • 7.3.2  Проверку функционирования и исправности линий связи проводят с рабочего места оператора путем визуального наблюдения на экране текущих значений технологических параметров и архивных данных в установленных единицах.

  • 7.3.3  Проверяют отсутствие сообщений об ошибках и неисправностях ИК системы.

  • 7.3.4 Результат опробования считают положительным, если на мониторе АРМ оператора отображается информация о текущих и архивных значениях, отсутствуют сообщения об ошибках.

  • 7.4 Определение метрологических характеристик

  • 7.4.1  Определение метрологических характеристик ИК проводится поэлементным методом: погрешности определяются отдельно для первичных измерительных преобразователей -расходомеров массовых Promass (далее - ПИП) и связующих и комплексных компонентов ИК.

  • 7.4.2 Метрологические характеристики ПИП принимаются равными значениям, приведенным в эксплуатационной документации при наличии на них свидетельств о поверке.

  • 7.4.3  Определение абсолютной погрешности измерений ИК плотности проводится в следующем порядке:

  • - отключается ПИП от линии связи;

  • - к линии связи подключается калибратор, установленный в режим имитации электрических сигналов силы постоянного тока согласно инструкции по эксплуатации на него;

  • - выбирается пять проверяемых точек X, i = 1..5, равномерно распределенных по диапазону измерений ИК;

  • - на вход связующих и комплексных компонентов ИК через линию связи подается от калибратора сигнал значение которого соответствует значению А);

  • -  считываются с монитора АРМ оператора и фиксируются показания У,, т/ч;

  • - для каждой проверяемой точки рассчитывается значение абсолютной погрешности связующих и комплексных компонентов ИК плотности Дэт, кг/м3 по формуле:

Дэт= Yi ~                                                 (1)

  • - рассчитывается абсолютная погрешность ИК плотности, Дик , кг/м3, по формуле:

Дик = ±(Дпип + Дэт)

(2)

где

ДПип _ значение абсолютной погрешности ПИП, кг/м3;

Дэт - значение абсолютной погрешности связующих и комплексных компонентов ИК, кг/м3.

Результаты поверки считают положительными, если абсолютная погрешность измерений для ИК плотности не превышает ±12 кг/м3.

  • 7.4.4 Определение относительной погрешности измерений ИК массового расхода проводится в следующем порядке:

  • - отключается ПИП от линии связи;

  • - к линии связи подключается калибратор, установленный в режим генерации импульсных сигналов согласно инструкции по эксплуатации на него;

  • - на вход связующих и комплексных компонентов ИК через линию связи подаются от калибратора последовательно по 1000 импульсов с частотой 100 Гц и 50 Гц;

  • - вычисляется расчетное значение массы Мр, кг по формуле:

Мр = N • Кпр                                      (3)

где:

N - число импульсов, Кпр - коэффициент преобразования расходомера, кг/имп.

  • - считываются с монитора АРМ оператора и фиксируются показания Мшм, т/ч;

  • - для каждой проверяемой точки рассчитывается значение относительной погрешности связующих и комплексных компонентов ИК, 5ЭТ, % по формуле:

5 = Мизм~мр„ . юо

эт      мр

  • - рассчитывается  значение  относительной  погрешности ИК  массового

расхода, %, по следующей формуле:

<5ик = ±(^пип ^эт)

где

<^]ИП - значение относительной погрешности ПИП, %;

<%т - значение относительной погрешности связующих и комплексных компонентов ИК, %.

Результаты поверки считают положительными, если относительная погрешность измерений для ИК массового расхода не превышает ±0,35 %.

  • 7.4.5 Значение абсолютной погрешности измерений ИК температуры принимают равным абсолютной погрешности измерений температуры расходомером массовым Promass при наличии на него действующего свидетельства о поверке (или отметке о поверке в паспорте).

Результаты поверки считают положительными, если абсолютная      погрешность

измерений по ИК температуры не превышает ± (0,5±0,005-t), где t- - измеренное значение температуры, °C.

  • 8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

    • 8.1   Результаты поверки оформляют протоколом произвольной формы.

    • 8.2   Положительные результаты поверки системы оформляют свидетельством о поверке в соответствии с приказом Минпромторга РФ № 1815 от 2 июля 2015 г. На обратной стороне свидетельства о поверке или в приложении к свидетельству о поверке приводятся:

- перечень поверенных измерительных линий, на которые распространяется свидетельство о поверке;

  • -  перечень измерительных компонентов, входящих в состав ИК, с указанием заводских номеров;

  • -  указание о том, что свидетельство о поверке системы считается действующим при наличии действующих результатов поверки на все измерительные компоненты, входящие в состав системы и поверяемые отдельно.

  • 8.3   Знак поверки наносится на свидетельство о поверке.

  • 8.4   Отрицательные результаты поверки оформляются выдачей извещения о непригодности.

Недавние документы

Рабочий стол

Мои документы

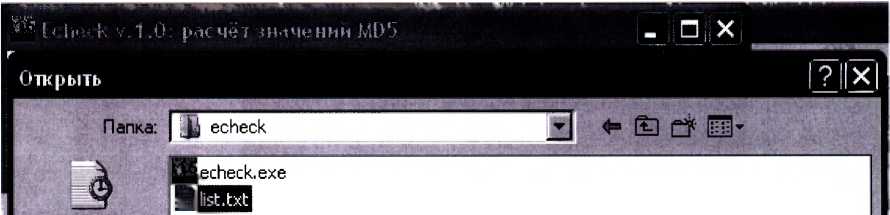

Рисунок 2 - диалог выбора файла спискаутилиты Echeck

7.2.3.4 Сличить значение хэш-функции MD5 автономного программного обеспечения «Stardom Flow ТС.2016.006.АТХ», выведенное в поле «Значение MD5 цели» окна программы Echeck (рисунок 3) с соответствующим значением, указанным в качестве идентификационного признака автономного ПО в паспорте системы.
