Методика поверки «Расходомеры-счётчики ВИС.МИР (полнопроходное исполнение)» (ВАУМ.407312.214 МП1)

"УТВЕРЖДАЮ"

РАСХОДОМЕРЫ - СЧЕТЧИКИ ВИС.МИР (ПОЛНОПРОХОДНОЕ ИСПОЛНЕНИЕ) МЕТОДИКА ПОВЕРКИ ВАУМ.407312.214 МП1

Сертификат Госстандарта РФ № 24637

Госреестр средств измерений № 20064

Заключение Главгосэнергонадзора РФ № 159-ТС

Сертификат соответствия ГОСТ Р № РОСС RU.ME.B00799

2006

СОДЕРЖАНИЕ

• 1. Основные положения

• 2. Поверяемые параметры

• 3. Требования безопасности

• 4. Средства поверки

• 5. Условия проведения поверки

• 6. Порядок проведения поверки

• 7. Методика поверки

  • 7.1. Поверка составных частей расходомера - счетчика ВИС.МИР

  • 7.2. Внешний осмотр

  • 7.3. Проверка сопротивления изоляции цепи питания

  • 7.4. Проверка сопротивления изоляции электродов преобразователей расхода

  • 7.5. Проверка сопротивления изоляции индукторов преобразователей расхода

  • 7.6. Опробование

  • 7.7. Определение погрешности измерения объемного расхода

  • 7.8. Определение погрешности измерении объема

  • 7.9. Определение погрешности преобразования частотно-импульсных сигналов при

измерения расхода

• 7.10. Определение относительной погрешности измерения времени

• 7.11. Определение абсолютной погрешности измерения температуры

• 7.12. Определение погрешности измерения давления

• 7.13. Оформление результатов поверки

Приложение 1 Протокол поверки Расходомеры - счетчики ВИС.МИР

Приложение 2 Схема подключения имитатора расхода

Настоящая «Методика поверки» предназначена для проведения первичной и периодической поверок расходомеров - счетчиков ВИС.МИР” (далее по тексту - ВИС.МИР).

Поверка приборов ВИС.МИР может осуществляться организациями, аккредитованными на право проведения поверки метрологическими службами государственных органов упрвления РФ и юридических лиц.

• 1. ОСНОВНЫЕ ПОЛОЖЕНИЯ



  • 1.1. ВИС.МИР подлежат обязательной поверке при выпуске из производства, периодической поверке, а также после ремонта или в случае, когда его показания вызывают сомнения в исправной работе самого прибора.

  • 1.2.   Межповерочный интервал ВИС.МИР (кроме ВИС.МИР класса 0,2) - 4 года. Межповерочный интервал ВИС.МИР класса 0,2 - 0,5 года.

  • 1.3. ВИС.МИР подвергаются поэлементной поверке. Составные части ВИС.МИР, имеющие межповерочные интервалы, отличающиеся от приведенного в п. 1.2, должны подвергаться периодической поверке с интервалами, приведенными в соответствующей нормативно-технической документации на них.



    Подп. и дат а
    Инв. № дубл .
    Взам. инв. №

    Изм	Лист	№ докум.	Подп.	Дата

    ВАУМ.407312.214 МП1

    Лист

• 2. ПОВЕРЯЕМЫЕ ПАРАМЕТРЫ



  • 2.1. Пределы допускаемой основной относительной погрешности измерения объемного расхода (по частотному выходному сигналу) и объема для ВИС.МИР с условными диаметрами D_y от 10 до 300 мм, %, не более:

    Таблица 1

    Диапазон расходов, % верхнего предела	Пределы допустимой относительной погрешности, %
    100 - 10	± 0,60
    10 - 4	± 0,75
    4 - 1	± 1,10
    1,0 - 0,4	± 1,85
    0,4 - 0,1 *)	± 2,00 *)

    * - изготавливаются по отдельному заказу.



Примечание: Для ВИС.МИР с D_y от 10 до 100 мм в диапазоне расходов 100 - 10,0 % от верхнего предела, изготовленных по отделному заказу, допускаемая основная относительная погрешность измерения объемного расхода не более 0,2 %.

• 2.2.   Пределы допускаемой относительной погрешности каналов преобразования частотно-импульсных сигналов ВИС.МИР не более ± 0,1%.

• 2.3.   Пределы допускаемой относительной погрешности измерения времени не более ± 0,01%.

• 2.4.   Пределы допускаемой абсолютной погрешности измерения температуры At ВИС.МИР в диапазоне температур от 0 до 150 ^ОС, ^ОС, не более:

D _t =±(0,1 + 0,001 • t),

где t - температура рабочей среды, ^ОС.

• 2.5. Пределы допускаемой приведенной погрешности измерения давления (без учета погрешности преобразователей давления) теплосчетчиком ВИС.МИР в диапазоне давлений от 0,1 до 1,6 МПа (от 1 до 16 кгс/м²) не более ± 0,15%.

• 2.6. Предел приведенной погрешности преобразования измеренного значения объемного расхода в выходной унифицированный сигнал постоянного тока 0 - 5, 0 - 20 или 4 - 20 мА не превышает ± 0,3 % (по отдельному заказу - не более ± 0,1 %).

  						Лист
  					ВАУМ.407312.214 МП1
  Изм	Лист	№ докум.	Подп.	Дата		5

• 3. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

  • 3.1.   При поверке прибора необходимо выполнять следующие правила:



• 1) к поверке прибора допускаются лица не моложе 18 лет, ознакомленные с настоящей методикой, прошедшие медосмотр, обучение и проверку знаний "Правил технической эксплуатации электроустановок потребителей и правил ТБ при эксплуатации электроустановок потребителей", прошедшие инструктаж по ТБ и имеющие квалификационую группу по ТБ не ниже 3 с допуском к работе на электроустановках с напряжением до 1000 В;

• 2) прибор,стенд и измерительные приборы должны быть заземлены (сопротивление заземляющего устройства должно быть не более 0,4 Ом).



  Подп. и дат а
  Инв. № дубл .
  Взам. инв. №

  Изм	Лист	№ докум.	Подп.	Дата

  ВАУМ.407312.214 МП1

  Лист

• 4.1.  При проведении поверки должны применяться следующие образцовые средства

измерений и вспомогательные средства поверки:

• 1) Поверочная   натурная   расходоизмерительная   установка,   например,   с

кавитационными соплами для воды, типа ОРУКС - 400, основная погрешность не более ± 0,15 %; пределы воспроизведения расхода (12,5 - 400) м³/ч (при поверке приборов с пределами основной относительной погрешности не более ± 0,6%);

или Трубопоршневая   установка   СИНХРОТРАК,   основная   погрешность

воспроизведения расхода не более ± 0,02 %, максимальный расход - 567 м³/ч, диапазон расходов - 1 - 1200 (при поверке приборов с пределами основной относительной погрешности не более ± 0,2 %);

или Поверочная имитационная установка ПОТОК-Т, основная погрешность не более ±0,2%; пределы воспроизведения скорости потока (0 - 10) м/с (при поверке приборов с пределами основной относительной погрешности не более ± 0,6 %);

• 2) Мегомметр М1101М. Диапазон измерения (0 - 500) МОм при напряжении 500 В;

• 3) Магазин сопротивлений Р3026, пределы допускаемого отклонения сопротивления ± 0,005 %;

• 4) Прибор для поверки вольметров В1 - 12 (образцовый источник тока);

• 5) Вольтметр цифровой В7 - 46/1. Диапазон измерений постоянного тока (0 - 20) мА;

точность измерений -     ± 0,1 %;

• 6) Вольтметр цифровой В7 - 38. Диапазон измерений переменного напряжения

(0 - 300) В; точность измерений -     ± 0,2 %; диапазон измерений переменного

тока (0 - 2) А; точность измерений -     ± 0,5 %;

• 7) Секундомер-таймер СТЦ-1;

• 8) Осциллограф С1-64;

• 9) Имитатор расхода И.651.001;

• 10) Имитатор индуктора И.651.002-02.

Примечание: В процессе поверки могут быть использованы другие средства измерений, с метрологическими характеристиками не хуже указанных.

5. УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ

• 5.1. При проведении поверки должны быть соблюдены следующие условия:

• 1) температура окружающего воздуха (25 ± 10) ^оС;

• 2) относительная влажность окружающего воздуха от 30 до 80%;

• 3) атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм.рт.ст.);

• 4) напряжение питания переменного тока (220 ± 11) В частотой (50 ± 1) Гц;

• 5) измеряемая среда:   водопроводная вода (для натурной поверки);

• 6) температура измеряемой среды (25 ± 15) ^оС;

• 7) давление измеряемой среды не более 1,6 МПа;

• 8) длина прямолинейного участка трубопровода без местных гидравлических сопротивлений от точки измерения расхода, не менее:

• -  для полнопроходного преобразователя расхода - 5-Ду до преобразователя и 3-Ду

после преобразователя;

• -  для многоканального расходомера ВИС.МИР класса 0,2 - 20-Ду до преобразователя и 10-Ду после преобразователя;

• 9) внешние электрические и магнитные поля (кроме земного), а также вибрация и тряска, влияющие на работу ВИС.МИР, должны отсутствовать;

• 10) монтаж первичных преобразователей расхода и их соединения с электронным блоком должны производиться в строгом соответствии с требованиями и рекомендациями «Расходомеры - счетчики ВИС.МИР. Руководство по эксплуатации. ВАУМ.407312.214 РЭ1».

• 7.1. ПОВЕРКА СОСТАВНЫХ ЧАСТЕЙ РАСХОДОМЕРА - СЧЕТЧИКА

ВИС.МИР

• 7.1.1. Поверка расходомеров (водосчетчиков) тахометрического типа должна производиться в соответствии с требованиями соответствующих методик на них.

• 7.1.2. Поверка термопреобразователей сопротивления должна производиться в соответствии с требованиями соответствующих методик на них.

• 7.1.3. Поверка преобразователей давления должна производиться в соответствии с требованиями соответствующих методик на них.




• 7.2. ВНЕШНИЙ ОСМОТР

• 7.2.1. При внешнем осмотре установить соответствие ВИС.МИР следующим требованиям:

• 1) наличие эксплуатационной документации на ВИС.МИР, в том числе на функциональные элементы и свидетельств (отметок в паспорте) о поверке функциональных элементов;

• 2) комплектность в соответствии с паспортом;

• 3) отсутствие крупных дефектов в окраске и маркировке, затрудняющих чтение надписей и произведение отсчета показаний;

• 4) отсутствие крупных дефектов и загрязнений внутреннего фторопластового покрытия и электродов первичных преобразователей расхода.

• 7.3. ПРОВЕРКА СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ ЦЕПИ ПИТАНИЯ

• 7.3.1. Сопротивление изоляции цепей питания относительно корпуса проверять мегомметром с номинальным напряжением 500 В.

• 7.3.2. Подключить зажим мегомметра с обозначением “земля” к контакту «±», а другой зажим к контакту «L» или «N».

• 7.3.3. Вращая рукоятку мегомметра со скоростью примерно 60 об./мин в течение одной минуты, произвести отсчет сопротивления.

• 7.3.4.  Сопротивление изоляции должно быть не менее 20 МОм.

  Изм	Лист	№ докум.	Подп.	Дата

  ВАУМ.407312.214 МП1

  Лист

  10

• 7.4. ПРОВЕРКА СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ ЭЛЕКТРОДОВ ПРЕОБРАЗОВАТЕЛЕЙ РАСХОДА.

• 7.4.1. Сопротивление изоляции электродов преобразователей расхода относительно корпуса проверять мегомметром с номинальным напряжением 500 В.

ВНИМАНИЕ! 1. На поверхности преобразователей расхода не должно быть следов влаги или электропроводящего поверхностного налета.

2. Преобразователь расхода должен быть отключен от электронного блока.

• 7.4.2. Один зажим мегомметра с обозначением «земля» соединить с корпусом, а другой -с влажным тканевым тампоном, который при измерении прижимают  к поверхности

изоляционного покрытия преобразователя и электродов.

• 7.4.3. Вращая рукоятку мегомметра со скоростью примерно 60 об./мин в течение одной минуты, произвести отсчет сопротивления изоляции.

• 7.4.4. Сопротивление изоляции должно быть не менее 100 Мом.

• 7.5. ПРОВЕРКА СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ ИНДУКТОРОВ ПРЕОБРАЗОВАТЕЛЕЙ РАСХОДА.

• 7.5.1. Сопротивление изоляции индукторов преобразователей расхода относительно корпуса проверять мегомметром с номинальным напряжением 500 В.

ВНИМАНИЕ! Преобразователь расхода должен быть отключен от электронного блока.

• 7.5.2. Один зажим мегомметра с обозначением «земля» соединить с корпусом, а другой - с соединенными между собой контактами 4 и 6 клеммной коробки преобразователя.

• 7.5.3. Вращая рукоятку мегомметра со скоростью примерно 60 об./мин в течение одной минуты, произвести отсчет сопротивления изоляции.

• 7.5.4. Сопротивление изоляции должно быть не менее 20 МОм.

7.6. ОПРОБОВАНИЕ

• 7.6.1. Подготовить ВИС.МИР к работе согласно «Расходомеры - счетчики ВИС.МИР. Руководство по эксплуатации. ВАУМ.407312.214 РЭ1».

Термопреобразователи имитируют магазинами сопротивления.

• 7.6.2. Установить на магазинах сопротивления значения сопротивлений, соответствующие предельным значениям температуры в прямом и обратном трубопроводах согласно паспорту и РЭ на прибор.

• 7.6.3. Подать напряжение питания на ВИС.МИР и выдержать во включенном состоянии в течение 30 мин.

  Изм	Лист	№ докум.	Подп.	Дата

  ВАУМ.407312.214 МП1

  Лист

  11

A₀      - значение выходного сигнала преобразователя расхода, соответствующее

нулевому значению объемного расхода, A₀ = 0 Гц (0 или 4 мА);

A_max    - значение выходного сигнала преобразователя расхода, соответствующее

верхнему пределу измерения объемного расхода G_max ; A_max = 1000 Гц или 10000 Гц (5 или 20 мА).

• 7.7.5. ВИС.МИР считают выдержавшим испытание, если основная относительная погрешность при измерении объемного расхода не превышает значений, приведенных в п. 2.1 (для выходного токового сигнала с учетом погрешности преобразования измеренного расхода в токовый сигнал, приведенной в п. 2.6 ).



• 7.8. ОПРЕДЕЛЕНИЕ ПОГРЕШНОСТИ ИЗМЕРЕНИИ ОБЪЕМА

• 7.8.1. Основную относительную погрешность ВИС.МИР электромагнитного типа при измерении объема определяют при значениях расхода 110/DD; 50; 90 % от верхнего предела измерения объемного расхода с точностью ± 10 % от поверяемой точки, где DD - динамический диапазон измерения расхода: 10, 100, 250, 1000 (10, 1000 - по заказу).

• 7.8.2. При испытании должны выполняться следующие условия:

• 1) минимальное количество импульсов для частотного выходного сигнала - 1000 (3000 *);

• 2) минимальное время измерения 100 с (300 с*);

• 3)  измерение при каждом значении расхода производить 3 раза.

Примечание: * - для многоканальных расходомеров ВИС.МИР класса 0,2.

• 7.8.3. Основную относительную погрешность ВИС.МИР при измерении объема d_V для каждого значения расхода определять по формуле:

  dV =

( A А

--1 *100%,

V

V ^{РУ 0}

где: A   - значение объема, л , измеренное ВИС.МИР (по показаниям индикатора);

V_py - значение объема, л, измеренное расходомерной установкой.

Примечание. При воспроизведении образцовой установкой объемного расхода объем вычисляется по формуле:

где:    V_py   - объем протекшей через измерительный участок воды, л

G_py -   значение   объемного   расхода,   воспроизводимого   образцовой

расходоизмерительной установкой, м³/ч;

t - время измерения, измеренное секундомером-таймером, с.

• 7.8.4. ВИС.МИР считают выдержавшим испытание, если основная относительная погрешность измерения объема не превышает значений, приведенных в п .2.1.

• 7.9. ОПРЕДЕЛЕНИЕ ПОГРЕШНОСТИ ПРЕОБРАЗОВАНИЯ ЧАСТОТНО-ИМПУЛЬСНЫХ СИГНАЛОВ ПРИ ИЗМЕРЕНИЯ РАСХОДА

• 7.9.1. Для определения погрешности преобразования частотно-импульсных сигналов при измерения расхода подключить к соответствующему входу генератор импульсов, имитирующий расходомер.

• 7.9.2. Основную относительную погрешность преобразования частотно-импульсных сигналов при измерении объемного расхода определяют при значениях расхода 110/DD; 50; 90% от верхнего предела измерения объемного расхода с точностью ± 10 % от поверяемой точки, где DD - динамический диапазон измерения расхода.

Gi

_G

max

Таблица 3

• 7.11.4. Определить абсолютную погрешность измерения температуры D _t , по формуле:

D t = ^tВИСТ ^— ЗАД ,

где:          1-_:ИС- - значение температуры, измеренное ВИС.МИР.

• 7.11.5. ВИС.МИР считают выдержавшим испытание, если абсолютная погрешность измерения температуры без учета погрешности термопреобразователей не превышает значения, приведенного в п. 2.4

  Подп. и дата
  Инв. № дубл.
  Взам. инв. №

7.12. ОПРЕДЕЛЕНИЕ ПОГРЕШНОСТИ ИЗМЕРЕНИЯ ДАВЛЕНИЯ

• 7.12.1.  Используя методику, изложенную в «Расходомеры - счетчики ВИС.МИР. Руководство по эксплуатации. ВАУМ.407312.214 РЭ1», подготовить ВИС.МИР к работе в режиме измерения давления.

• 7.12.2. Погрешность ВИС.МИР при измерении давления теплоносителя определить с помощью прибора для поверки вольтметров (калибратора тока), подключенного к соответствующему входу измерения давления.

• 7.12.3. Установить с помощью калибратора тока входной ток, соответствующий (110/DD) %, где DD-динамический диапазон измерения давления в рабочих условиях, 50 % и 90 % от верхнего предела измерения давления с точностью ±10% от устанавливаемого значения.

ПРИЛОЖЕНИЕ 1

ПРОТОКОЛ ПОВЕРКИ РАСХОДОМЕРЫ - СЧЕТЧИКИ ВИС.МИР

Тип_______________________Заводской №____________________

Диапазон измерений расхода_________________________________

Предприятие-изготовитель___________________________________

Принадлежит ______________________________________________

Образцовая расходомерная установка__________________________

РЕЗУЛЬТАТЫ ПОВЕРКИ

Внешний осмотр ______________________________________________________

Опробование__________________________________________________________

Сопротивление изоляции цепи питания____________________________________ МОм

Сопротивление изоляции электродов преобразователей расхода ______________ МОм

Сопротивление изоляции индукторов преобразователей расхода ______________ МОм

Определение погрешности при измерении объемного расхода

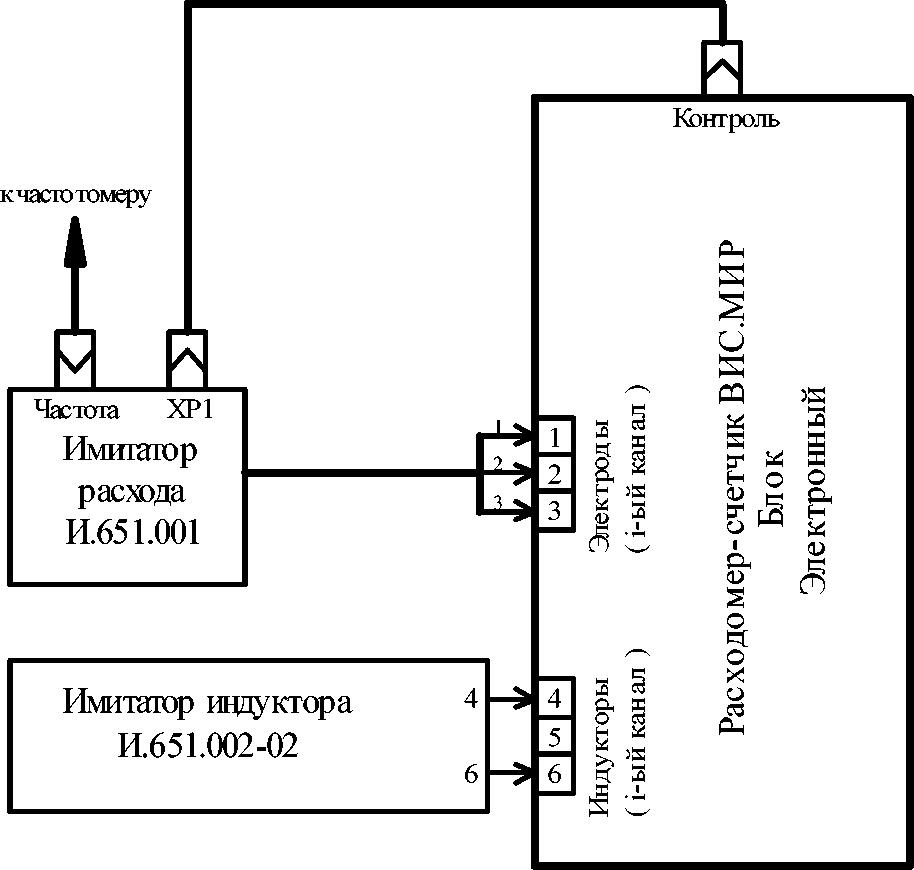

ПРИЛОЖЕНИЕ 2 СХЕМА ПОДКЛЮЧЕНИЯ ИМИТАТОРА РАСХОДА
