Федеральное государственное унитарное предприятие

«Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

ФГУП «ВНИИМ им Д. И. Менделеева»

УТВЕРЖДАЮ

ФГУП «ВНИИМ

1.И. Менделеева»

.В. Гоголинский

«17» мая 2017 г.

Государственная система обеспечения единства измерений Расходомеры-счетчики электромагнитные OPTIFLUX

МЕТОДИКА ПОВЕРКИ

МП 2550-0285-2017

Руководитель отдела ФГУП

«ВНИИМ им. Д.И. Менделеева»

К.В. Попов

Санкт-Петербург

2017

Настоящая методика поверки распространяется на расходомеры-счетчики электромагнитные OPTIFLUX (далее-расходомеры), выпускаемые по ТУ 4213-008-33530463-2014 Расходомеры-счетчики электромагнитные OPTIFLUX. Технические условия и устанавливает методику их первичной и периодической поверки.

Интервал между поверками - 5 лет.

1 Операции поверки
  • 1.1 При проведении поверки выполняются операции в соответствии с таблицей 1.

аблица 1

Наименование операции

Номер пункта документа при поверке

Внешний осмотр

5.1

Опробование

Подтверждение соответствия программного обеспечения (ПО)

5.2 и 5.2.1

Определение относительной погрешности измерений объема и объемного расхода жидкости

5.3.1 или 5.3.2

1.2. При отрицательных результатах одной из операций поверка прекращается.

2 Средства поверки и вспомогательное оборудование
  • 2.1 При проведении поверки применяются нижеперечисленные средства поверки и вспомогательное оборудование:

  • - Рабочий эталон 1-го разряда по ГОСТ 8.510-2002 или ГОСТ 8.145-75. Диапазон воспроизведения расхода воды не менее (Qmjn - Q max) j

  • - устройство «MAGCHECK VERIFICATOR» (регистрационный номер 32186-11) для поверки расходомеров-счетчиков электромагнитных имитационным методом (только для периодической поверки);

  • - гермометр ртутный стеклянный лабораторный по ГОСТ 28498-90;

  • - миллиамперметр диапазон измерений постоянного тока от 0 до 25 мА, границы допустимой относительной погрешности ± 0,1 %;

  • - частотомер с верхним пределом измерения 100 кГц, границы допустимой погрешности не более ±0,07 %;

  • - мегомметр до 1000 В с верхним пределом измерения 60 МОм и пределом допускаемой погрешности не более ±1,0 %;

  • - омметр с верхним пределом измерения 600 Ом и пределом допускаемой относительной погрешности не более 1,0%;

  • - прибор комбинированный Testo 622. Диапазон измерений: температуры от минус 10 до 60 °C, пределы допускаемой основной погрешности ± 0,4 К+ 1 цифра; влажности: от 0 до 100 % ОВ, пределы допускаемой основной погрешности ± 2 % OB + 1 цифра при 25 °C; абсолютное давление: от 300 до 1200 гПа, пределы допускаемой основной погрешности ±3 гПа+ 1 цифра.

') допускается проводить поверку в рабочем диапазоне расходов, определяемом заказом, или в диапазоне до 30% от Qmax- Qmin и Qmax - значения минимального и максимального расход, м3/ч с обязательным указанием в документе о поверке.

  • 2.2 Средства поверки должны иметь действующие свидетельства о поверке.

  • 2.3 Примечание: допускается применять другие эталонные СИ и вспомогательное оборудование, обеспечивающие определение (контроль) метрологических характеристик поверяемых средств измерений с требуемой точностью.

3 Требования безопасности
  • 3.1 При проведении поверки соблюдают требования, определяемые:

  • - действующими межотраслевыми правилами по охране труда (правила безопасности) при эксплуатации электроустановок}

  • - правилами технической эксплуатации электроустановок потребителей;

  • - требованиями безопасности при эксплуатации Установок и применяемых средств поверки, приведенными в эксплуатационной документации.

  • 3.2 При поверке необходимо соблюдать требования ГОСТ 12.3.019-80.

  • 3.3 К поверке допускаются лица, имеющие квалификационную группу по технике безопасности не ниже Ш согласно «Правилам техники безопасности при эксплуатации электроустановок потребителей», изучившие руководство по эксплуатации (РЭ) и правила пользования средствами поверки. Поверитель должен пройти инструктаж по технике безопасности и противопожарной безопасности, в том числе и на рабочем месте.

4 Условия поверки и подготовка к ней
  • 4.1 11ри проведении поверки должны быть соблюдены следующие условия:

  • - температура окружающего воздуха, °C                            от 15 до 25

  • - относительная влажность, %                                   от 30 до 80

  • - атмосферное давление, кПа                                    от 84 до 106

  • 4.2 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

  • - подготавливают к работе расходомер согласно РЭ;

  • - подготавливают эталонные СИ согласно эксплуатационной документации на них;

  • - обеспечивают соблюдение требований безопасности соответствующего раздела руководства по эксплуатации на поверочное оборудование;

  • - подключают выход поверяемого расходомера к соответствующему входу эталонной установки.

5 Проведение поверки
  • 5.1 Внешний осмотр.

При проведении внешнего осмотра должно быть установлено соответствие прибора следующим требованиям:

  • - комплектность должна соответствовать паспорту на поверяемый расходомер;

  • - расходомер не должен иметь механических повреждений;

  • - органы управления (переключатели, кнопки) должны перемещаться без заеданий.

  • 5.2 Опробование.

При опробовании расходомера устанавливается его работоспособность в соответствии с эксплуатационной документацией.

Необходимо включить расходомер и задать в измерительном участке эталонной установки несколько значений расхода.

Необходимо убедиться, что значения расхода жидкости на табло эталонной установки изменяется вслед за изменением расхода.

  • 5.2.1 Подтверждение соответствия программного обеспечения (ПО)

Идентификация ПО осуществляется по номеру версии. Отображение номера версии встроенного ПО доступно через интерфейс пользователя.

  • - для IFC 050: в главном окне нажимаем зайти в подменю С 6.1.5

  • - для IFC 100: в главном окне нажимаем зайти в подменю ВЗ.З

  • - для IFC 300: в главном окне нажимаем зайти в подменю ВЗ.З.

Номер версии ПО должен быть не ниже 3.0.0

IFC 050

IFC 100

IFC 300

Рис.1- Отображение номера версии встроенного ПО

  • 5.3.1 Определение относительной погрешности при измерении объема и объемного расхода жидкости на проливной поверочной установке.

В соответствии с Руководством по эксплуатации эталонной установки, задают не менее 3 значений объемного расхода, равномерно распределенных между Q min И Qmax? ГДе

Qmin- минимальное нормированное значение расхода прибора, м3/ч;

Qmax - максимальное значение расхода прибора, м3/ч.

Допускается проводить поверку в рабочем диапазоне расходов, определяемом заказом, или в диапазоне до 30 % от Qmax

Значение относительной погрешности измерений объема определяют по формуле

V-V

8V ---^*100%,

' К,                        (П

z -1,2,3,..и.

где

Vj и V3i - значения объема жидкости по показаниям поверяемого расходомера и эталонной установки, соответственно, м3;

Результаты поверки считают положительными, если полученные значения относительной погрешности при измерении объема жидкости в каждой поверочной точке не превышают указанных в описании типа для поверяемой модификации расходомера.

Все результаты поверочных операций заносятся в протокол, оформленный в форме, рекомендованной в приложении Б.

  • 5.3.2 Определение относительной погрешности расходомера на месте эксплуатации при помощи устройства «MAGCHECK VERIFICATOR» (далее по тексту - MagCheck) для поверки расходомеров-счетчиков электромагнитных (имитационный метод).

  • 5.3.2.1 Проверка сопротивления изоляции

Проверка сопротивления изоляции производится для расходомеров проводится при помощи мегаомметра. Сопротивление изоляции проверяется у первичного преобразователя. При этом цепь между первичным преобразователем и конвертором сигналов должна быть разомкнута.

Для расходомеров (первичных преобразователей), демонтированных с трубопровода, сопротивление изоляции проверяется между следующими цепями:

  • - между' корпусом первичного преобразователя и первым измерительным электродом;

  • - между корпусом первичного преобразователя и вторым измерительным электродом;

  • - между корпусом первичного преобразователя и любым из выводов обмотки возбуждения.

Внутренняя поверхность измерительной трубы первичного преобразователя должна быть предварительно очищена и осушена.

Для расходомеров (первичных преобразователей), которые не демонтированы с трубопровода, сопротивление изоляции проверяется между корпусом первичного преобразователя и любым из выводов обмотки возбуждения

Минимальное сопротивление изоляции должно быть не ниже 6 МОм.

Результат проверки сопротивления изоляции заносится в протокол проверки электромагнитного расходомера, в раздел «Замечания /Дополнительные сведения» (см. Приложение Б).

  • 5.3.2.2 Проверка электрического сопротивления обмотки возбуждения

Проверка электрического сопротивления обмотки возбуждения для расходомеров проводится при помощи омметра или мультиметра с функцией измерения электрического сопротивления.

Сопротивление обмотки возбуждения должно быть в пределах 30 .. 150 Ом.

Результат проверки сопротивления обмотки возбуждения заносится в протокол проверки электромагнитного расходомера, в раздел «Замечания /Дополнительные сведения» (см. Приложение Б)

  • 5.3.2.3 Проверка нестабильности при отсутствии расхода жидкости

Контроль нестабильности при отсутствии расхода жидкости производится после монтажа первичных преобразователей в трубопровод и наблюдения за показаниями отчетных устройств расходомеров в режиме индикации объемного расхода при отсутствии потока жидкости через первичные преобразователи в течение 15 минут.

Результат операции поверки считается положительным, если прирост показаний отсчетных устройств расходомеров в режиме индикации объема при отсутствии потока жидкости через первичные преобразователи в течение 15 минут не наблюдается.

  • 5.3.2.4 Контроль основной относительной погрешности измерения объемного расхода и объема

Контроль основной относительной погрешности расходомера заключается в контроле технических параметров расходомера при помощи специализированного прибора MAgCheck производства KROHNE в ручном режиме

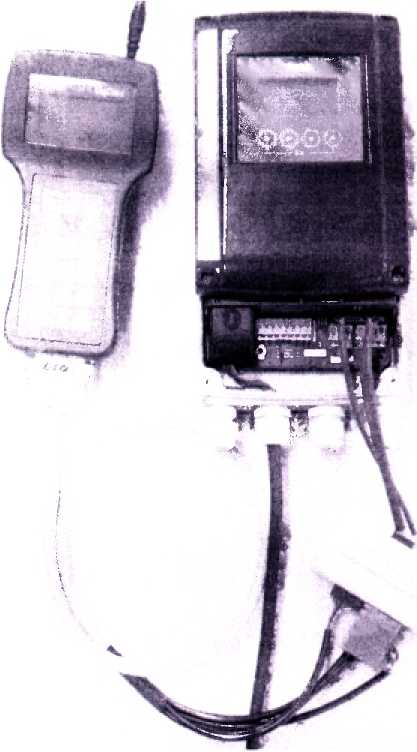

Ручной режим работы MagCheck предполагает, что на преобразователь сигналов, подключенный к MagCheck при помощи соответствующего кабеля и адаптера, вручную подаются тестовые сигналы, а затем при помощи MagCheck и рабочих эталонов производится снизывание внешних сигналов.

Для контроля погрешности импульсного выхода необходимо применять частотомер или мультиметр с функцией измерения частоты. Для контроля достоверности токового выхода необходимо применять вольтметр или мультиметр с функцией измерения тока.

Результаты заносятся в таблицу (см. Приложение А), и далее при помощи Excel-приложения (MAGCHECK_CONVERTER_CAL_PROT_R.XLS) производится расчет погрешностей и генерирование протокола проверки электромагнитного расходомера.

В таблице 2 приведены параметры, которые контролируются в ручном режиме и заносятся на страничку «DATA» Excel- приложения.

Таблица 2

Параметр

Контролируемое значение

Допускаемое отклонение

Средство измерения

Миним.

Максим.

Ток возбуждения

*

- 0,3 %

+ 0,3 %

MagCheck

Частота магнитного поля

9,167 Гц

- 15%

+ 15%

MagCheck

Линейность АЦП при 25 % от

ВПИ

25%

**

**

MagCheck

Линейность АЦП при 50 % от

ВПИ

50%

**

**

MagCheck

Линейность АЦП при 75 % от

ВПИ

75 %

**

**

MagCheck

Линейность АЦП при 100 % от ВПИ

100%

**

**

MagCheck

Токовый выход 4 мА

4 мА

- 0,3 %

+ 0,3 %

Миллиамперметр

Токовый выход 20 мА

20 мА

- 0,3 %

+ 0,3 %

Миллиамперметр

Частотно-импульсный выход

500 Гц

- 0,2 %

+ 0,2 %

Частотомер

Сопротивление      обмотки

возбуждения

***

30 Ом

150 Ом

Омметр

Сопротивление     изоляции

обмотки возбуждения

> 6 МОм

6 МОм

Не нормируется

Мегомметр

Сопротивление     изоляции

электрод-корпус при пустой измерительной трубе

> 6 МОм

6 МОм

Не нормируется

Мегомметр

Номинальное значение тока возбуждения зависит от типа конвертора сигналов, и

указывается в технических данных для конвертора сигналов.

**Допустимые пределы определены Excel- приложением (MAGCHECK_CONVERTER_CAL_PROT_R.XLS) устройства «MAGCHECK VER1F1CATOR».

*** Сопротивление обмотки возбуждения зависит от типоразмера первичного преобразователя и от его температуры__________________________________________________

Если параметры поверяемого расходомера не выходят за допускаемые отклонения, то расходомер считается пригодным для дальнейшей эксплуатации с пределом допускаемой относительной погрешности при измерении объема и объемного расхода ±1,0 %.

В случае, когда хотя бы один из параметров поверяемого расходомера находится вне установленных пределов, то расходомер признается непригодным к применению.

Все результаты поверочных операций заносятся в протокол, оформленный в форме, рекомендованной в приложении А.

6 Оформление результатов поверки
  • 6.1  Положительные результаты первичной поверки оформляют записью в паспорте (раздел «Свидетельство о приемке»), заверенной поверителем и удостоверенной оттиском клейма.

  • 6.2 11оложительные результаты периодической поверки расходомера оформляют выдачей свидетельства о поверке установленного образца.

  • 6.3 Знак поверки наносится на свидетельство о поверке или в паспорт.

  • 6.4 При отрицательных результатах поверки расходомер бракуют с выдачей извещения о непрщ одности с указанием причин непригодности.

Приложение А (рекомендуемое)

ПРОТОКОЛ

Проюко.1 проверки i. ieKipoMai ни того расходомера

KRDHNE

Тест провел:

1JL"111

Компания

Адрес.

I онтактноелтшо: -

—- Е"

1 ехи. позиция: -                                       |         Комм. Лк:

Наименован! к-.

Тип прибора ОргШнх I3(iu (

DN[mm]: 200

GK GKL ' 000

пи конвертора сиг налов:  IFC 300

Напряжение пит.: 2-IVdc                 j

(’ер. ЛК.

Данные, введенные в подменю 1.2 MagCheck

(в cooтв. с действительными настройками конвертора):

Настройки выходных сигналов конвертора:

10% [мА]:      4             1100’»]:        20

Направление;

7

Pino»-, [Гы]:     5-ю

Отсечк шалых расходов верхнее значение:    0,2%

DN [дюйм]:

m3 hr

DN [мм]:    200

Шкала:   540

Ток возбуждения    250

'1М% [м/ср

4,775    | У|М.. [фут.с]:       15.84

Обрабо1кя с h i нала

Пик Я ын ИЯ дисплея конв.

m3 hr

Дей ст в нт.

значение m3 hr

Макс. доп. зпачев не: m3/hr

Мин. доп.

значение: in3/hr

Отклонекие 1) [% от Н ЗМ-]

Обработка сигнала Г) Pei-тат:

II 41.4 MiigCh

2 5 ?“ < •

1 • : ■:

135.000

135.540

131.460

-0.13%

годен

50.0%

270.000

271,080

268.920

-0.07%

годен

75.0'%

-lU-l.iv,

405,000

406.620

403.380

-0.03%

годен

100.0ft О

539.73

540.000

542.160

537.840

-0,05%

годен

--

-

■■

..

Токовый

Им 1.5

Дейспин.

Макс. доп.

Мин. доп.

Ток, вых. -

Ток. выход 2)

выход

M;lg( beck

та чение

nia Чечни:

дна ченне:

от кд. 2)

II м1.4 MagCh

I'-A]

[мА]

[мА]

[мА]

[% H l шк.|

Pei-тат:

8 010

8.000

8.102

7.898

0.06%

годен

12.000

12.000

12.1 :<>

11.890

0.00%

годен

КО 10

16.000

16.1 18

15.882

0.06%

годен

;.а .. ..

20.000

20.000

20.126

19.874

0.00%

годен

-■

--

Часг./имп.

Им 1.6

ДеЙствпт.

Макс. доп.

Мин. доп.

Част, вых.-

Частотный

выход

MugChecIc

значение

значение:

значение:

откл. 2)

вых. 2)

П/М1.4 XbgCh

[Ги]

[Гн]

[Гн]

[Гн]

[% ОТ IBM.]

Ре з-таг:

|    250%

1.35

135.00

136.380

133.620

0.00%

годен

50.0%

2’0

2’0.00

271.920

268.080

0.00%

годен

’ 5.0° v

104.9

1()5. |Ю

407,460

402,540

-0.02%

годен

<39.6

54О.(":

543.000

557.000

-0.07%,

годен

-■

I ОК во збуж.т

Им 1.7

Лейсттп.

Макс. доп.

Мни. доп.

Отклонение

Погрешность

Рез-1ат:

Miig< heck

1 наченне

значение:

значение:

тока во ю.

[мА]

[мА]

[МА|

[мА]

[°-»1

Рез-тат:    i

249.98

250.01

250.510

249.510

-0.01%

годен

1 >: (>шиЛ. л обработки сигнала вызвана в том числе п отклонением (ошибкой тока возбуждения

2): Ошибка нызВ1на в том числе погрешностью обработки сигнала п отклонеием | ошибкой тока возбуждения

Показания счетчиков

•♦4."

.....

"о ммпруюший”

Ед. измерения

перед выполнением теста

283.792

169.40

1113-Ь

после выполнения ычта

303.39

169.4

111311

Замечания допили, сведения:

0 сиротивлеи пе обмотки возбуждения в норме и равно 67 Ом._________

Сгчтропш.тенпепзоляинпобмоткивозбужденняв норме: более40 Мои С()Прои1влсинеиегш мектродов в норме, более40 Moaj

Magcheck Сер. ЛУ ООЗПЗ^

| Magcheck / Дата поверки: 27.03.2009

Дата:

Подпись;

Приложение Б (рекомендуемое)

ПРОТОКОЛ

Расходомер-счетчик электромагнитный OPTIFLUX модели_________

Модификация______зав. номер_________

Принадлежит___________________

Методика поверки МП 2550-0285-2017 утверждена ФГУП «ВНИИМ им. Д.И. Менделеева» 17 мая 2017 г.

Условия поверки:

  • - температура окружающего воздуха, °C _______

  • - относительная влажность, %           _______

  • - атмосферное давление, кПа             _______

Средства поверки:__

Номер версии внутреннего ПО ______

ПО (соответствует/не соответствует)

Таблица 1- Определение относительной погрешности при измерении объема

измер.

Г - К д' = ' J' 100%,

1    Г

Э1

1 = 1,2,3.

%

1

2

3

Расходомер_______зав. номер______________

к эксплуатации годен (негоден)

Дата поверки

Поверитель_______________________/____________________/

(подпись)            (Ф.И.О.)

Приложение В

(справочное)

Режимы проверки электромагнитных расходомеров

Режимы проверки электромагнитных расходомеров, работающих в комплекте с различными конверторами сигналов, приведены в Таблице В.1.

Таблица В.1

"'"-^Преобразователь сигналов

Параметр

IFC 050

IFC 100

IFC 300

Совместимость с MagCheck

да

Внутренний     интерфейс

GDC

Режим проверки

Ручной

Получение сертификата

Ручной

Подключение

Используется адаптер, кабель для IFC 010 и кабель-переходник.

Питание MagCheck

Для IFC 300 - от преобразователя сигналов; для IFC 050hIFC 100 -требуется внешний источник питания

Эмуляция     расхода

прибором MagCheck

да

Проверка выходных сигналов прибором MagCheck

При помощи внешних устройств

Проверка первичного преобразователя

При помощи внешних устройств

Приложение Г

(справочное)

Применение MagCheck для конверторов сигналов IFC 050 / IFC 100 / IFC 300

Введение

Компания KROHNE разработала устройство MagCheck для поверки электромагнитных расходомеров беспроливным методом по месту эксплуатации.

В настоящий момент времени компания KROHNE выпускает электромагнитные расходомеры OPT1FLGX, которые поставляются с преобразователями сигналов IFC050 / IFC 100 / IFC 300. Эти преобразователи сигналов оснащены интерфейсом GDC, и могут быть поверены при помощи прибора MagCheck только в ручном режиме.

Эмуляция расхода в ручном режиме

Для подключения IFC 050 / IFC100 / 1FC 300 к MagCheck необходимо использовать:

  • - соединительный кабель, маркированный для IFC 010;

  • - специальный адаптер (см. Рисунок Г.1);

  • - кабель-переходник.

Рисунок Г. 1 Прибор MagCheck

Примечание: При подключении к MagCheck преобразователя сигналов IFC 050 или IFC100, MagCheck должен быть подключен к источнику питания.

При работе в ручном режиме, такие параметры расходомера, как DN, GK и шкала должны быть внесены вручную в подменю 1.2 MagCheck. На основе введенных данных MagCheck может формировать на измерительном входе преобразователя сигналов точные тестовые сигналы, с шагом 0.1%. Результат считывается в виде отображаемого расхода на дисплее преобразователя сигналов.

В ручном режиме не производится автоматическое сохранение данных в энергонезавимой памяти MagCheck. Поэтому все данные полученные в результате ручной проверки       прибора      необходимо      занести      в       Excel-приложение

(MAGCHECK_CONVERTER_CAL PROT.XLS), которое поставляется в комплекте поставки MagCheck.

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
