Методика поверки «Аппаратно-программные комплексы фотовидеофиксации нарушений правил дорожного движения «ОСКОН»» (МП ТУ 4278-001-43030556-2015)

УТВЕРЖДАЮ

Первый заместитель генерального

директора -по научной работе «ВНИИФТРИ»

А.Н. Щипунов

■IC 2015 г.

Аппаратно-программные комплексы фотовидеофиксации нарушений правил дорожного движения «ОСКОН»

Методика поверки

ТУ 4278-001-43030556-2015 МП

2015 г

СОДЕРЖАНИЕ

Стр. Введение

• 1 Операции поверки

• 2 Средства поверки

• 3 Требования к квалификации поверителей

• 4 Требования безопасности

• 5 Условия поверки

• 6 Подготовка к поверке

• 7 Проведение поверки

• 8 Оформление результатов поверки

Настоящая методика распространяется на аппаратно-программные комплексы фотовидеофиксации нарушений правил дорожного движения «ОСКОН» (далее по тексту АПК «ОСКОН») и устанавливает методы и средства первичной и периодической поверок.

Интервал между поверками - два года.

• 1.1 При проведении поверки должны быть выполнены операции в объеме и

последовательности, приведенные в таблице 1. Таблица 1

1.4 В случае получения отрицательных результатов по любому пункту таблицы 1 или

таблицы 2 АПК «Оскон» бракуется и направляется в ремонт.

• 2.1 При проведении поверки должны применяться средства поверки, указанные в таблице 2.

Таблица 2

• 2.2 Применяемые при поверке средства измерений должны быть поверены, исправны и иметь свидетельства о поверке.

• 2.3 Допускается применение других средств измерений, обеспечивающих проведение измерений с требуемой точностью.

• 3.1 К проведению поверки могут быть допущены лица, имеющие высшее или среднее техническое образование, практический опыт и квалификацию поверителя в области радиотехнических измерений.

• 4.1 Во время подготовки к поверке и при ее проведении необходимо соблюдать правила техники безопасности и производственной санитарии в электронной промышленности, правила техники безопасности при эксплуатации электроустановок и требования, установленные технической документацией на используемые при поверке эталонные и вспомогательные средства поверки.

• 4.2 Работа при проведении поверки связана с открытыми трактами СВЧ мощности и требует соблюдения мер предосторожности во избежание облучения оператора СВЧ излучением.

• 4.3 При проведении поверки должны соблюдаться требования СанПин 2.2.4/2.1.8-055-96.

• 5.1 При проведении поверки должны соблюдаться следующие условия:

Поверка на месте эксплуатации АПК «ОСКОН»:

• - температура окружающего воздуха от минус 10 °C до плюс 50 °C,

• - относительная влажность от 30 до 98 %,

• - атмосферное давление от 84 до 106 кПа,

• - освещенность не менее 100 люкс.

• 5.2 Поверка проводится аккредитованными организациями в установленном порядке.

• 6.1 Поверитель должен изучить Руководство по эксплуатации «ОСКОН», Руководство по эксплуатации, используемых средств поверки.

• 6.2 При подготовке к поверке необходимо обеспечить подключение имитатора «Сапсан 3», литера 2 (при проведении поверки на месте установки поверяемого АПК «ОСКОН»).

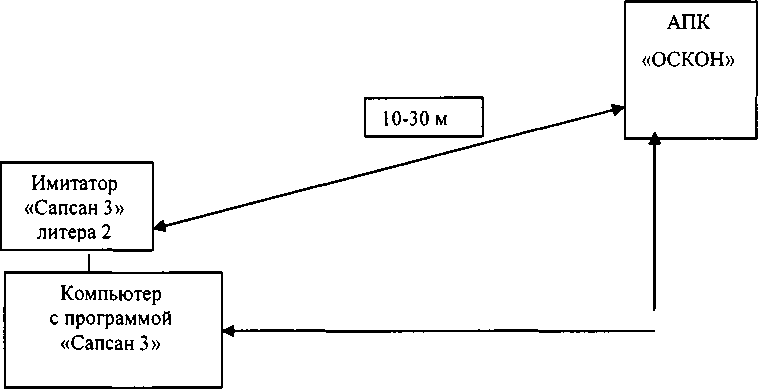

  • 6.2.2 Схема метрологического стенда для поверки на месте эксплуатации АПК «ОСКОН» на основе имитатора «Сапсан 3», литера 2, представлена на рисунке 2.



Рисунок 1 - Схема метрологического стенда для поверки на месте эксплуатации АПК «ОСКОН» на основе имитатора «Сапсан 3», литера 2.

В состав стенда входят:

• - имитатор параметров движения транспортных средств «Сапсан 3», литера 2;

• - компьютер с установленными программами «Сапсан 3» (допускается использовать два различных компьютера: один компьютер используемый для отображения результатов измерений АПК «ОСКОН» и другой компьютер с установленной программой «Сапсан 3»).

Требования к месту размещения метрологического стенда:

• - имитатор «Сапсан 3» должен быть установлен на капоте автомобиля поверителя по оси государственного номерного знака и находиться в поле обзора поверяемого АПК «ОСКОН»;

• - расстояние по прямой между имитатором и поверяемым АПК «ОСКОН» должно быть не более 30 м, допускается устанавливать имитатор «Сапсан 3» на обочине, если обочина попадает в поле обзора АПК «ОСКОН». Допускается устанавливать имитатор «Сапсан 3» среди припаркованных автомобилей при условии, что припаркованные автомобили не заслоняют обзор имитатора «Сапсан 3» и находятся на расстоянии не менее 5 м от автомобиля поверителя;

• - изображение имитатора «Сапсан 3» на кадре от АПК «ОСКОН» должно располагаться приблизительно в центре кадра от АПК «ОСКОН» в вертикальной плоскости, в горизонтальной плоскости допускается расположение имитатора «Сапсан 3» на краю кадра от АПК «ОСКОН».

• - движение транспорта на полосе движения с установленной аппаратурой поверки должно быть остановлено на время проведения поверки.

• 7.1 Внешний осмотр

• 7.1.1  При проведении внешнего осмотра проверяют:

• - отсутствие деформаций и трещин корпуса, изломов и повреждений кабелей;

• - целостность пломб, соответствие заводского номера, указанного в паспорте.

• 7.1.2 Результаты поверки считать положительными, если отсутствуют механические повреждения корпуса и кабелей, места нанесений пломбы не повреждены, заводской номер соответствует указанному в паспорте.

Примечание - Допускается не проводить внешний осмотр на месте стационарной установки АПК «ОСКОН», если доступ к АПК «ОСКОН» затруднен.

• 7.2 Опробование

• 7.2.1 Собрать метрологический стенд согласно рисунку 1. Включить указанные в схеме метрологического стенда приборы согласно их руководствам по эксплуатации.

• 7.2.2 Подключиться к АПК «ОСКОН» согласно Руководству по эксплуатации.

• 7.2.3 В главном меню программы «ОСКОН» включить режим «Поверка». На мониторе ПК должны появиться данные об АПК «ОСКОН» и фотография поля обзора.

• 7.2.4 Сравнить электронный номер АПК «ОСКОН», который должен совпадать с заводским номером, указанным в паспорте АПК «ОСКОН». Сравнить контрольную сумму метрологически значимой части ПО, которая должна совпадать с контрольной суммой, записанной в паспорте АПК «ОСКОН».

• 7.2.5  Результаты поверки по данному пункту считать положительными, если обеспечивается соответствие всех перечисленных в п. 7.2.4 требований.

• 7.3.1 Определение идентификационных данных ПО.

В соответствии с руководством по эксплуатации на АПК «ОСКОН»:

• - проверить идентификационное наименование ПО;

• - проверить номер версии (идентификационный номер) ПО;

Результаты поверки считать положительными, если идентификационные данные ПО соответствуют указанным в таблице 3.

Таблица 3

• 7.4.1 Определение диапазона и абсолютной погрешности измерений скорости, местоположения ТС на контролируемом участке дороги на месте эксплуатации ИС.

• 7.4.1.1  Согласно руководству по эксплуатации «Сапсан 3» навести имитатор на поверяемый АПК «ОСКОН»

• 7.4.1.2  В программе «Сапсан 3» установить следующие параметры имитации цели: скорость 20 км/ч, значение расстояния 10 м, контролируемое направление движения в соответствии с реальными условиями эксплуатации АПК «ОСКОН». Включить имитацию цели.

• 7.4.1.3  В программе «ОСКОН» перейти в режим «Поверка», выбрать вид испытаний «На месте установки» и нажать кнопку «Измерение». На мониторе ПК должны отображаться значения: измеренной скорости (20 ± 2) км/ч (т.е абсолютной погрешностью измерений в пределах

± 2 км/ч), расстояния до имитатора «Сапсан 3». Дополнительно на фотографии от АПК «ОСКОН» должна отображаться рамка цели, положение центра которой совпадает с видимым изображением места установки имитатора «Сапсан 3».

• 7.4.1.4  Последовательно установить значения имитируемых скоростей в соответствии с таблицей 4 и повторять операции пп. 7.4.1.3 и 7.4.1.4.

Таблица 4

Результаты поверки по данному пункту считать положительными, если:

• - измеренные АПК «ОСКОН» значения скорости находятся в пределах из таблицы 4;

• - допустимая абсолютная погрешность измерений скорости не более ± 2 км/ч;

• - рамка цели на фотографиях от АПК «ОСКОН» совпадает с изображением имитатора.

• 7.4.2 Определение синхронизации времени АПК «ОСКОН» к времени UTC (SU) и абсолютной погрешности определения географических координат на месте эксплуатации АПК «ОСКОН».

• 7.4.2.1  Определение абсолютной инструментальной погрешности определения координат

• 7.4.2.1.1 Расположить антенну ГеоС-3 рядом со спутниковой антенной системы, (на расстоянии 10 ± 2 см).

• 7.4.2.1.2 Провести измерения аппаратурой ГеоС-3 в течение 30 минут. Определить координаты по результатам измерений в соответствии с руководством по эксплуатации.

• 7.4.2.1.3 Одновременно с этими провести измерения координат с помощью АПК «ОСКОН» следующим образом. Дождаться фиксации автомобиля и на появившемся снимке ТС сверить GPS координаты. Сделать не менее 5 скриншотов с разными автомобилями, на которых однозначно видны координаты, серийный номер АПК «ОСКОН». Усреднить значения координат фиксируемых комплексом. Сравнить усредненные координаты, получаемые АПК «ОСКОН» с координатами, полученными с помощью GNSS -приемника.

• 7.4.2.1.4 Определить абсолютные погрешности измерений широты Z15 и долготы AL как разность показаний АПК «ОСКОН» и приемника ГеоС-3.

Пересчитать погрешность определения координат в метры по формулам (2) и (3): ЛВ(м)=30,92 -ЛВ(град. секунда);                                            (2)

ДЬ(м)=30,92-ЛЬ(град. секунда)-cosB.                                        (3)

• 7.4.2.1.5 АПК «ОСКОН» считать прошедшей испытание, если значения погрешности определения координат и по широте, и по долготе находятся в пределах ± 5 м.

В противном случае комплекс бракуется.

1А.2.2 Определение отклонения внутреннего таймера АПК от национальной шкалы координированного времени UTC (SU)

• 7.4.2.3 Подключить частотомер в разъем 1PPS. Включить частотомер. Установить частотомер в режим измерения периода. Установить параметры вывода результатов измерений в наносекунды. На экране частотомера должно отображаться значение периода времени с точностью не менее 10 нс.

• 7.4.2.4 Результаты испытаний считать положительными, если на экране частотомера отображается значение периода с погрешностью ± 1 мс.

• 7.4.3 Определение абсолютной погрешности измерений интервалов времени

Определение абсолютной погрешности измерений интервалов времени проводится:

• - при измерении интервала времени: 10 мс

• - при измерении интервала времени: 5 секунд

• - при измерении интервала времени: 24 часа.

В качестве номинального используется значение координированного времени UTC получаемого от модуля коррекции времени.

В качестве номинального используется значение координированного времени UTC получаемого от модуля коррекции времени.

• 7.4.3.1 Определение измерений интервала времени: 10 мс

• 7.4.3.1.1 Запустить на АПК «ОСКОН» программное обеспечение TimeCorrection.exe. Подключить модуль коррекции времени к соответствующему порту (порт А) и убедиться в наличии индикации текущего времени АПК «ОСКОН» (измеренного времени), времени модуля МКВ-02Ц (эталонного времени) и разницы этих значений времен в окне программы TimeCorrection.exe. Запустить программу TimeCorrection2.exe и в открывшемся окне нажать кнопку «Старт». Программа сделает снимки экрана с интервалом 10 мс. Путем просмотра 5 пар снимков и сравнением результатов зафиксировать полученные значения в протоколе поверки. Схема подключения и фиксация результатов представлена на рисунке 1:

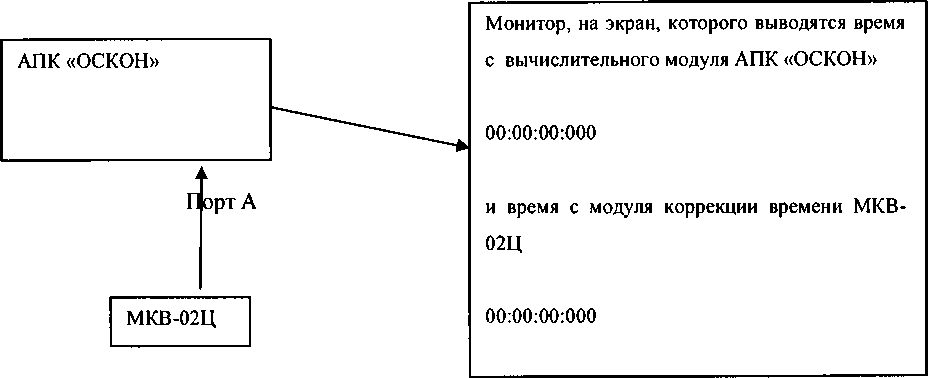

Рисунок 1

• 7.4.3.1.2 Определение измерений интервала времени: 5 с и 24 часа

Запустить на АПК «ОСКОН» программное обеспечение TimeCorrection.exe. Подключить модуль коррекции времени к соответствующему порту (порт А) и убедиться в наличии индикации текущего времени АПК «ОСКОН» (измеренного времени), времени модуля МКВ-02Ц (эталонного времени) и разницы этих значений времен в окне программы TimeCorrection.exe. Провести измерения интервала времени 5 секунд и зафиксировать (сделать снимок (скриншот) экрана) показания эталонного и измеренного времени. Зафиксировать не менее 5 измерений и результаты отразить в протоколе поверки.

Схема подключения и фиксация результатов представлена на рисунке 1.

Результаты по п. 4.7.1.1 и 4.7.1.2 (тр абсолютная погрешность измерений i-ro интервала времени) вычислить по формуле:

Цс^изм|                               (О

где,

t₃₁ - эталонное значение измерений i-ro интервала времени;

t_HJM1 - измеренное значение i-ro интервала времени;

i - порядковое значение интервала времени (i=1..5);

п - количество интервалов времени (п=5).

• 7.4.3.1.3  По полученным результатам сравнить значения эталонного времени и измеренного времени. Определить их разность.

• 7.4.3.1.4 Повторить измерения для интервала времени 24 часа (фиксировать результаты измерений каждые 8 часов) и результаты зафиксировать в протоколе поверки.

• 7.4.4 Результаты испытаний считать положительными, если абсолютная погрешность измерения интервалов времени находится в пределах ± 2 мс.

При получении отрицательных результатов дальнейшее проведение испытаний прекращают, систему бракуют и направляют в ремонт.

• 7.4.5  Результаты поверки считать положительными, если значения абсолютной погрешности измерений интервалов времени находятся в пределах ± 2 мс.

• 8.1  На АПК «ОСКОН», прошедший поверку с положительными результатами, выдается свидетельство о поверке.

• 8.2  При отрицательных результатах поверки АПК «ОСКОН» к применению не допускается и на него выдается извещение о непригодности с указанием причины забракования.

• 8.3 Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.

Заместитель начальника НИО-10-          --- начальник НИЦ ФГУП ВНИИФТРИ
