УТВЕРЖДАЮ

Руководитель ГЦИ СИ -мёстйтель генерального директора - Москва»

-А.С. Евдокимов

Калибраторы времени отключения УЗО ERS-2

МЕТОДИКА ПОВЕРКИ

МП-РТ-31/441-2011

Москва 2011

Настоящая методика распространяется на калибраторы времени отключения УЗО ERS-2 фирмы «Sonel S.A.», Польша , и устанавливает методы и средства первичной и периодической поверок.

Интервал между поверками - 1 год.

СОДЕРЖАНИЕ

времени отключения

  • 1 ОПЕРАЦИИ ПОВЕРКИ

    • 1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1

Наименование операции

Номер пункта методики

Проведение операции при поверке

первичной

Периодической

1

2

3

4

5

1

Внешний осмотр

6.1

да

да

2

Опробование

7.2

да

да

3

Определение пределов абсолютной погрешности установки интервалов времени отключения.

7.3

да

да

  • 2 СРЕДСТВА ПОВЕРКИ

    • 2.1   При проведении поверки должны применяться средства поверки, указанные в

таблице 2.

Таблица 2

Наименование средств поверки

Основные технические характеристики

Диапазон измерения интервалов времени t

Абсолютная погрешность измерения интервалов времени At, с

Частотомер электронносчетный Ч3-64

От 10 нс до 2А04 с

At = ± (/50-1/+/А1ур/

+ /А1зап/ + 2А0-9) , где:

относительная погрешность по частоте кварцевого генератора 60 = ± 5А0-7 за 12 месяцев;

Аtур - погрешность установки уровня запуска не превышает 10-6 с;

А1зап - погрешность запуска, связанная с уровнем шумов не превышает 10-6 с.

Измеритель напряжения прикосновения и параметров устройств защитного отключения MRP-200

Диапазон отображения времени отключения t от 1 до 500 мс

± 0.02Ч ± 1 ед.мл. разряда

  • 2.2 Вместо указанных в таблице 2 средств поверки разрешается применять другие аналогичные средства поверки, обеспечивающие требуемые технические характеристики.

  • 2.3 Применяемые средства поверки должны быть исправны, поверены, иметь свидетельства о поверке.

  • 3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

К проведению поверки допускаются лица, имеющие высшее или среднетехническое образование, практический опыт в области радиотехнических измерений, и аттестованные в соответствии с ПР50.2.012-94.

  • 4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

    • 4.1 При проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.3.019-80.

    • 4.2 Во избежание несчастного случая и для предупреждения повреждения поверяемого калибратора необходимо обеспечить выполнение следующих требований:

- подсоединение поверяемого прибора к сети должно производиться с помощью сетевого кабеля из комплекта прибора;

- заземление поверяемого калибратора и средств поверки должно производиться посредством заземляющего провода сетевого кабеля;

- запрещается подавать на входы калибраторов сигналы с уровнем, превышающим максимально допускаемое значение;

- запрещается работать с калибратором в условиях температуры и влажности, выходящих за пределы рабочего диапазона, а также при наличии в воздухе взрывоопасных веществ;

- запрещается работать с калибратором в случае обнаружения его повреждения .

  • 5 УСЛОВИЯ ОКРУЖАЮЩЕЙ СРЕДЫ ПРИ ПОВЕРКЕ

При проведении поверки должны соблюдаться условия окружающей среды, представленные в таблице 3.

Таблица 3

Температура воздуха

(20 ± 5)°C

Относительная влажность воздуха

(65 ± 15)%

Атмосферное давление

(750 ± 30) мм рт. ст.;

Напряжение питающей сети

(220 ± 4,4) В

Частота питающей сети

(50 ± 0,5) Гц

  • 6 ВНЕШНИЙ ОСМОТР И ПОДГОТОВКА К ПОВЕРКЕ

    • 6.1 Внешний осмотр

      • 6.1.1 При проведении внешнего осмотра проверяются:

- чистота и исправность разъемов;

- отсутствие механических повреждений корпуса прибора и ослабления крепления элементов его конструкции (определяется на слух при наклонах прибора);

- сохранность органов управления прибора, четкость фиксации их положений;

- комплектность анализатора.

  • 6.1.2 При наличии дефектов или повреждений, препятствующих нормальной эксплуатации поверяемого прибора, его направляют в сервисный центр для ремонта.

  • 6.2 Подготовка к поверке

    • 6.2.1 Перед началом работы поверитель должен изучить «Руководство по эксплуатации» поверяемого прибора, а также руководства по эксплуатации применяемых средств поверки.

  • 7 ПРОВЕДЕНИЕ ПОВЕРКИ

    • 7.1 Общие указания по проведению поверки

В процессе выполнения операций результаты измерений заносятся в протокол поверки. Полученные результаты должны укладываться в пределы допускаемых значений, которые указаны в разделе технические характеристики «Руководства по эксплуатации».

При получении отрицательных результатов по какой-либо операции необходимо повторить операцию.

При повторном отрицательном результате прибор следует направить в сервисный центр для проведения регулировки и/или ремонта.

  • 7.2 Опробование

Перед проведением испытаний необходимо разместить калибратор на рабочем месте, обеспечив удобство работы и исключив попадание на него прямых солнечных лучей.

Выполнить указания по подготовке калибратора к работе в соответствии с «Руководством по эксплуатации».

Подсоединить сетевой кабель питания к разъему на задней панели анализатора. Подсоединить сетевой кабель к сети переменного напряжения 220 В.

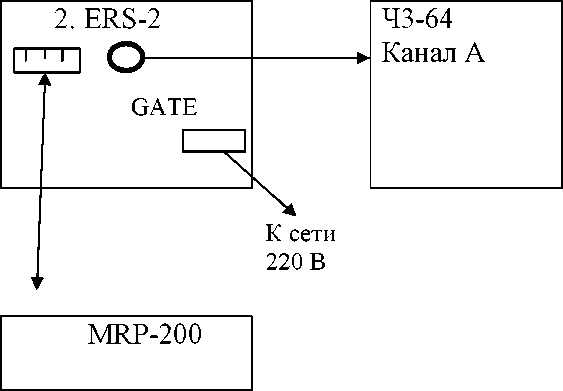

Опробование калибратора производится путем контроля его работоспособности на нижнем пределе измерения (10 мс) диапазона работы прибора. Для этого выполнить соединение приборов в соответствии с рисунком 1.

Рисунок 1

Задать режимы работы приборов в соответствии с таблицей 4.

Таблица 4

Режимы работы приборов

MRP-200

Ч3-64

Задать режим ta

Задать ток 100 мА клавишей IAn

Задать форму тока av клавишей av Кратность х 1

Атт 1:10

Входное сопротивление Явх = 1 МОм Уровни запуска каналов А,Б 0,2 В

Время счета 103 мкс

Режим tA (измерение длительности импульса)

Фронты каналов: Ар    Б q

Гальваническая связь          ......................

каналов А и Б

Включить калибратор ERS-2 в сеть и далее выполнить процедуры в соответствии с таблицей 5.

Таблица 5

ERS-2

MRP-200

Ручной режим, исходно задан интервал ta = 10 мс

Нажать  СТАРТ

Нажать START - выполняется измерение сопротивления R

Нажать START - выполняется измерение интервала ta, считать и записать показания

Ч3-64 и MRP-200

Результат опробования считается положительным, если на табло прибора MRP 200 отображается величина (10 ± 1) мс, а показания частотомера Ч3-64 находятся в пределах ( 10 ± 0,22) мс.

  • 7.3 Определение пределов абсолютной погрешности установки интервалов времени отключения

Определение пределов абсолютной погрешности установки интервалов времени отключения выполняется методом прямых измерений с использованием схемы, представленной на рисунке 1.

Задать режимы работы приборов в соответствии с таблицей 4.

Измерения и определение результатов проводят по алгоритму, представленному в таблице 6, в проверяемых отметках, указанных в таблице 7.

Для каждой проверяемой отметки выполняется 10 измерений. Минимальное и максимальное значение среди измерений интервалов tmin и tmax заносится в графы 2 и 3 и 4 и 5 таблицы 7.

Таблица 6

ERS-2

MRP-200

Ручной режим, исходно задан интервал ta = 10 мс

Нажать  СТАРТ

Нажать START - выполняется измерение сопротивления R

Нажать START - выполняется измерение интервала ta, считать и записать показания Ч3-64 и MRP-200

1. Нажать клавишу Е; набрать 20 мс

2. Нажать клавишу Е (зафиксировать 20 мс)

3. Нажать START

Нажать START

Нажать START, считать и записать показания частотомера Ч3-64

Далее задавать 30 мс, 40 мс, 180 мс и выполнять аналогичные действия, представленные выше на темном фоне таблице пп.1, 2, 3

Для интервалов 490 мс и 900 мс   на MRP-200 нажать SEL

Далее аналогично пп.1, 2, 3

Для автоматической работы нажать SEQ

Нажать START

Нажать START считать и записать показания частотомера Ч3-64

Далее аналогично

Таблица 7

Проверяемые отметки, мс

Измеренное значение интервала t , мс

Допускаемые

значения интервала, мс

Допускаемая абсолютная погрешность, мс

Автоматич. режим

Ручной режим

1

2

3

4

5

6

7

8

tmin

tmax

tmin

tmax

Не

менее

Не более

Не более

10

9,78

10,22

± 0,22

20

19,76

20,24

± 0,24

30

Нет

Нет

29,74

30,26

± 0,26

40

39,72

40,28

± 0,28

180

179,44

180,56

± 0,56

490

487,35

492,65

± 2,65

900

Нет

Нет

895,3

904,7

± 4,7

Результаты испытаний считаются удовлетворительными, если измеренные значения интервалов tmin и tmax не выходят за пределы значений , представленных в графах 6 и 7 таблицы 7.

8. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

  • 8.1 Протокол поверки

При выполнении операций поверки оформляется протокол в произвольной форме с указанием следующих сведений:

- полное наименование аккредитованной на право поверки организации;

- номер и дата протокола поверки

- наименование и обозначение поверенного средства измерения, установленные опции;

- заводской (серийный ) номер;

- обозначение документа, по которому выполнена поверка;

- наименования, обозначения и заводские (серийные) номера использованных при поверке средств измерений, сведения об их последней поверке;

- температура и влажность в помещении;

- полученные значения метрологических характеристик;

- фамилия лица, проводившего поверку.

  • 8.2 Свидетельство о поверке

При положительных результатах поверки выдается свидетельство о поверке в соответствии с ПР50.2.006-94 с изменением № 1 от 26.11.2001 г.

Поверительное клеймо наносится в соответствии с ПР50.2.007-2001.

  • 8.3 Извещение о непригодности

При отрицательных результатах поверки, выявленных при внешнем осмотре, опробовании или выполнении операций поверки, выдается извещение о непригодности в соответствии с ПР50.2.006-94.
