ИНСТРУКЦИЯ

Государственная система обеспечения единства измерений

Барьеры искрозащиты MIB-200 Ех

Методика поверки

НА.ГНМЦ.0148-17МП

Казань

2017

РАЗРАБОТАНА

ИСПОЛНИТЕЛИ:

Обособленным подразделением Головной научный метрологический центр АО «Нефтеавтоматика» в г. Казань (ОП ГНМЦ АО «Нефтеавтоматика») Аттестат аккредитации RA.RU.311366 выдан 09.10.2015 г.

Тропынин В.А.,

Житейцев Е.Р.

Настоящая инструкция не может быть полностью или частично воспроизведена, тиражирована и (или) распространена без разрешения АО «Нефтеавтоматика».

Настоящая методика поверки распространяется на барьеры искрозащиты MIB-200 Ех (далее - барьеры) и устанавливает методику их первичной и периодической поверки на следующие исполнения:

-Барьер искрозащиты MIB-212 Ех, имеющий 2 аналоговых входных канала

  • 4..20 (0..20) мА с поддержкой протокола HART;

  • - Барьер искрозащиты MIB-222 Ех, имеющий 2 аналоговых выходных канала

  • 4..20 (0..20) мА с поддержкой протокола HART;

  • - Барьер искрозащиты MIB-232 Ех, имеющий 2 аналоговых входных канала

  • 4..20 (0..20) мА;

-Барьер искрозащиты MIB-242 Ех, имеющий 2 аналоговых выходных канала

  • 4..20 (0..20) мА;

  • - Барьер искрозащиты MIB-252 Ех, имеющий 2 входных канала для сигналов от термопар и термопреобразователей сопротивления.

Межповерочный интервал - 2 года.

1 Операции поверки

При проведении поверки выполняют следующие операции:

  • 1.1 Внешний осмотр (п.п. 6.1);

  • 1.2 Опробование (п.п. 6.2);

  • 1.3 Подтверждение соответствия программного обеспечения (п.п. 6.3);

  • 1.4 Определение метрологических характеристик (п.п. 6.4).

2 Средства поверки
  • 2.1 Калибратор давления DPI 620 (регистрационный номер в Федеральном информационном фонде 16347-09).

2.2.Барометр-анероид метеорологический БАММ-1 (Госреестр № 5738-76).

2.3 Гигрометр психрометрический ВИТ-1 (Госреестр № 9364-04).

  • 2.4 Допускается применять для испытания оборудование и приборы, не указанные в настоящем перечне, но обеспечивающие проверку изделий на соответствие требованиям технических условий.

3 Требования безопасности

При проведении поверки соблюдают требования, установленные:

  • - в области охраны труда и промышленной безопасности: Трудовой Кодекс РФ, «Правила безопасности в нефтяной и газовой промышленности», утверждены приказом Ростехнадзора от 12.03.2013г. № 101;

  • - в области пожарной безопасности: «Правила противопожарного режима в Российской Федерации», утверждены постановлением Правительства РФ от 25.04.2012 №390;

  • - в области соблюдения безопасной эксплуатации электроустановок: «Правила технической эксплуатации электроустановок потребителей», «Правила устройства электроустановок», утвержденные приказом Минтруда России от 24.07.2013 г. № 328Н;

  • - в области охраны окружающей среды: Федеральным законом «Об охране окружающей среды» от 10.01.2002 г. № 7-ФЗ.

4 Условия поверки

4.1 При проведении поверки соблюдают следующие условия:

  • - температура окружающего воздуха, °C

  • - относительная влажность воздуха, %,

  • - атмосферное давление, кПа

от +15 до +25; от 50 до 80;

от 96 до 104.

5 Подготовка к поверке
  • 5.1 Перед началом поверки следует изучить:

  • - руководство по эксплуатации барьеров;

  • - руководства по эксплуатации средств поверки и других технических средств, используемых при поверке;

  • - настоящую методику поверки.

  • 5.2 Перед проведением поверки, средства поверки и вспомогательное оборудование должны быть подготовлены к работе в соответствии с указаниями эксплуатационной документации.

6 Проведение поверки
  • 6.1 Внешний осмотр.

    • 6.1.1 Внешний вид барьера проверяется визуальным осмотром на отсутствие вмятин, трещин, различных механических повреждений корпуса и присоединительных клемм.

    • 6.1.2 Убедиться, что надписи и обозначения на барьере не имеют нарушений.

    • 6.1.3 Результаты внешнего осмотра считаются положительными, если при поверке подтверждается соответствие барьера указанным требованиям.

6.2 Опробование

  • 6.2.1 При опробовании барьера подают сигнал силы постоянного тока со значением, равным 70% верхнего предела диапазона, на измерительный канал. Убедиться в том, что на калибраторе при этом изменяется измеренное калибратором значение тока.

  • 6.3 Подтверждение соответствия программного обеспечения.

  • 6.3.1 Идентификация встроенного ПО Барьера искрозащиты MIB-252 Ех осуществляется путем проверки в левой нижней части основного экрана диагностического ПО «Конфигуратор MIB-200». Строка «Номер версии (идентификационный номер) ПО» содержит номер версии, а строка «Цифровой идентификатор ПО» - контрольную сумму встроенного ПО барьера.

  • 6.3.2 Если номер версии и контрольная сумма, указанные в описании типа барьеров и полученные в ходе выполнения п.6.3.1, идентичны, то делают вывод о подтверждении соответствия встроенного ПО программному обеспечению, зафиксированному во время проведения испытаний в целях утверждения типа, в противном случае результаты поверки признают отрицательными.

  • 6.4 Определение метрологических характеристик.

  • 6.4.1  Проверку аналоговых входов (выходов) проводят для Барьера искрозащиты MIB-212, Барьера искрозащиты MIB-222, Барьера искрозащиты MIB-232, Барьера искрозащиты MIB-242.

  • 6.4.1.1 Подключить ко входу модуля калибратор многофункциональный DPI-620, в режиме воспроизведения (измерения) силы постоянного тока.

  • 6.4.1.2 Задают при помощи калибратора токовый сигнал в диапазоне от 4 до 20 мА (от 0 до 20 мА) с шагом 4 мА.

  • 6.4.1.3 Наблюдают измеренное значение при помощи калибратора.

  • 6.4.1.4 Вычисляют основную приведенную погрешность измерения бпр,%, по формуле (1), приведенную к величине диапазона 16 мА (20 мА):

(1)

где

/изм-измеренное значение тока; /ЭП7-значение тока, воспроизведенное калибратором;

/в-верхний предел диапазона измерения тока; /н-нижний предел диапазона измерения тока.

  • 6.4.1.5 Повторяют операции по п. 6.4.1.2 - 6.4.1.4 для остальных значений силы тока.

  • 6.4.1.6 Повторяют операции по п. 6.4.1.1 - 6.4.1.5 для всех оставшихся измерительных каналов модуля.

  • 6.4.1.7 Результаты поверки считаются положительными, если пределы основной приведенной погрешности каждого измерительного канала в каждой проверяемой точке диапазона измерений силы постоянного тока не превышают предельно допустимых значений, приведенных в приложении А.

  • 6.4.2 Проверка входных каналов Барьера искрозащиты MIB-252. Проверка проводится с помощью персонального компьютера с установленным ПО «Конфигуратор MIB-200», которое позволяет вручную задавать тип датчика, режим подключения и диапазон температуры термопар/ термопреобразователей сопротивления.

  • 6.4.2.1 Сконфигурировать изделие для измерения термопар/ термопреобразователей сопротивления по трех-либо четырехпроводной схеме.

  • 6.4.2.2 Подключить калибратор с возможностью генерации сигналов термопар/ термопреобразователей сопротивления.

  • 6.4.2.3      Калибратором сгенерировать сигнал термопар/ термопреобразователей сопротивления, последовательно устанавливая значения температуры в полном диапазоне выбранного типа термопар/ термопреобразователей сопротивления.

  • 6.4.2.4      Измерить выходной ток изделия, определить измеренное значение температуры.

  • 6.4.2.5 Вычислить погрешность измерения по формулам (2), (3).

    (2) (3)

где

Тизм - измеренное значение температуры;

1ИЗМ - измеренное значение силы постоянного тока;

Тэт - значение температуры, воспроизведенное калибратором; Тв - верхний предел диапазона измерения температуры;

Тн - нижний предел диапазона измерения температуры.

  • 6.4.2.6 Повторяют операции по п. 6.4.2.3 - 6.4.2.5 для всех оставшихся типов термопар/ термопреобразователей сопротивления барьера.

  • 6.4.2.7 Результаты поверки считаются положительными, если пределы основной приведенной погрешности каждого измерительного канала в каждой проверяемой точке диапазона измерений силы постоянного тока не превышают предельно допустимых значений, приведенных в приложении А.

  • 6.4.2.8 Сконфигурировать изделие для проверки возможности аналоговых входов по приему сигналов от устройств с выходным сигналом напряжения постоянного тока в диапазоне от минус 10 до плюс 100 мВ по двухпроводной схеме.

  • 6.4.2.9 Подключить калибратор с режиме воспроизведение напряжения постоянного тока.

  • 6.4.2.10 На калибраторе последовательно установить значения напряжения постоянного тока, соответствующие 0, 25, 50, 75, 100 % от полного диапазона измерения.

  • 6.4.2.11 Измерить выходной ток изделия, определить измеренное значение напряжения.

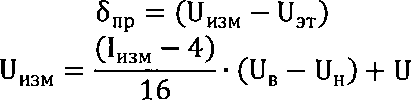

  • 6.4.2.12 Вычислить погрешность измерения по формулам (4), (5).

    (4) (5)

где

иИЗм - измеренное значение температуры;

1ИЗМ - измеренное значение силы постоянного тока;

иэт - значение температуры, воспроизведенное калибратором; UB - верхний предел диапазона измерения температуры;

UH - нижний предел диапазона измерения температуры.

  • 6.4.2.13 Результаты поверки считаются положительными, если пределы основной приведенной погрешности каждого измерительного канала в каждой проверяемой точке диапазона измерений силы постоянного тока не превышают предельно допустимых значений, приведенных в приложении А.

  • 6.4.2.14 Сконфигурировать изделие для проверки функции измерения сопротивления в диапазоне от 0 до 3000 Ом по трех- и четырехпроводной схеме.

  • 6.4.2.15 Подключить калибратор с режиме воспроизведение сопротивления.

  • 6.4.2.16   На калибраторе последовательно установить значения сопротивления, соответствующие 0, 25, 50, 75, 100 % от полного диапазона измерения.

  • 6.4.2.17 Измерить выходной ток изделия, определить измеренное значение сопротивления.

  • 6.4.2.18 Вычислить погрешность измерения по формулам (6), (7).

^пр О^изм ^эт)                          (6)

Инам =          ' (R„ - RH) + Rk                  <7)

где

RH3M - измеренное значение температуры;

1ИЗМ - измеренное значение силы постоянного тока;

R3T - значение температуры, воспроизведенное калибратором;

RB - верхний предел диапазона измерения температуры; RH - нижний предел диапазона измерения температуры.

  • 6.4.2.19 Результаты поверки считаются положительными, если пределы основной приведенной погрешности каждого измерительного канала в каждой проверяемой точке диапазона измерений силы постоянного тока не превышают предельно допустимых значений, приведенных в приложении А.

7 Оформление результатов поверки
  • 7.1 При положительных результатах поверки оформляют свидетельство о поверке барьера в соответствии с требованиями Порядка проведения поверки средств измерений, утвержденного приказом Минпромторга №1815 от 02.07.2015г.

  • 7.2 При отрицательных результатах поверки барьер к эксплуатации не допускают, свидетельство о поверке аннулируют и выдают извещение о непригодности в соответствии с Порядком проведения поверки средств измерений, утвержденного приказом Минпромторга №1815 от 02.07.2015 г.

Приложение А

Таблица 1 - Основные метрологические характеристики измерительных модулей Ml В-200 Ех

Тип барьера

Наименование характеристики

Значение

Ml В-212 Ех

Входной аналоговый канал измерения тока, мА

от 4 до 20 (от 0 до 20)

Выходной аналоговый канал воспроизведения тока, мА

от 4 до 20 (от 0 до 20)

Пределы допускаемой основной приведенной погрешности преобразования

±0,1 %

Ml В-222 Ех

Входной аналоговый канал измерения тока, мА

от 4 до 20 (от 0 до 20)

Выходной аналоговый канал воспроизведения тока, мА

от 4 до 20 (от 0 до 20)

Пределы допускаемой основной приведенной погрешности преобразования

±0,1 %

MIB-232 Ех

Входной аналоговый канал измерения тока, мА

от 4 до 20 (от 0 до 20)

Выходной аналоговый канал воспроизведения тока, мА

от 4 до 20 (от 0 до 20)

Пределы допускаемой основной приведенной погрешности преобразования

±0,1 %

Ml В-242 Ех

Входной аналоговый канал измерения тока, мА

от 4 до 20 (от 0 до 20)

Выходной аналоговый канал воспроизведения тока, мА

от 4 до 20 (от 0 до 20)

Пределы допускаемой основной приведенной погрешности преобразования

±0,1 %

MIB-252 Ех

Диапазон выходного сигнала, мА

от 4 до 20 (от 0 до 20)

Входной канал измерений температуры, °C

Тип термодатчика

Диапазон

измерений/воспроизведения

Погрешность измерений

основная

дополнительная

В

+600...+1800

±2

0,6

Е

-200... + 1000

± 1

0,3

J

-200... + 1200

± 1

0,3

К

-200... + 1300

± 1

0,3

L (IEC 584-1)

-200...+ 900

± 1

0,3

N

-200... + 1300

± 1

0,3

Т

-200...+ 400

± 1

0,3

R

0...+ 1700

±2

0,6

S

0...+ 1700

±2

0,6

Pt1OO

-200...+ 850

±0,6

0,04

Pt50

-200...+ 850

± 1

0,06

PtIOOO

-200... + 850

±0,6

0,04

СиЮОМ

-200...+ 200

±0,6

0,04

Си100

-200...+ 260

±0,6

0,04

Входной канал измерения напряжения, мВ

-10...+ 100

±25*10'3

8*10'3

Входной канал измерения сопротивления, Ом

0...3000

±3

0,1

Страница 8 из 8
