Методика поверки «Устройства калибровочные FCC-BCICF-4» (FCC-BCICF-4 МП)

Методика поверки

Тип документа

Устройства калибровочные FCC-BCICF-4

Наименование

FCC-BCICF-4 МП

Обозначение документа

ВНИИФТРИ

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



УТВЕРЖДАЮ

Первый заместитель

генерального директора -заместитель по научной работе «ВНИИФТРИ»

А.Н. Щииунов

IC______2015 г.

Устройства калибровочные FCC-BCICF-4

МЕТОДИКА ПОВЕРКИ FCC-BCICF-4 МП

-иIG

р.п. Менделеево

2015

Содержание

Настоящая методика распространяется на устройства калибровочные FCC-BCICF-4 (далее по тексту - устройство) и устанавливает объём, методы и средства первичной и периодических поверок.

Интервал между поверками - два года.

При проведении поверки необходимо руководствоваться эксплуатационной документацией на устройство (руководством по эксплуатации FCC-BCICF-4 РЭ, паспортом FCC-BCICF-4 ПС) и эксплуатационной документацией на используемое при поверке оборудование.

1 ОПЕРАЦИИ ПОВЕРКИ
  • 1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.1.

Таблица 1.1 - Операции поверки

Наименование операций

Номер пункта методики поверки

Проведение операции при

первичной поверке

периодической поверке

1 Внешний осмотр

7.1

+

+

2 Опробование

7.2

+

+

3 Определение диапазона частот, КСВН при установленных инжекционных клещах

7.3

±

-

4 Определение диапазона частот, КСВН без установленных инжекционных клещей

7.4

+

+

5 Определение коэффициента преобразования при измерении напряжения

7.5

+

+

2 СРЕДСТВА ПОВЕРКИ
  • 2.1 При проведении поверки должны применяться средства поверки, указанные в таблице 2.1.

Таблица 2.1 - Средства поверки

Номер пункта методики поверки

Наименование рабочего эталона или вспомогательного средства поверки; номер документа, регламентирующего технические требования к средству; разряд по государственной поверочной схеме и (или) метрологические и основные технические характеристики

7.2 -7.5

Измеритель комплексных коэффициентов передачи «Обзор-103», диапазон частот от 0,3 МГц до 1,5 ГГц, пределы допускаемой относительной погрешности измерений КСВН ±2,88 %,    абсолютной погрешности измерения фазы

коэффициента отражения ± 6,3°; пределы допускаемой абсолютной погрешности измерений модуля коэффициента передачи для: |521|= -30 дБ ± 0,6 дБ;

521 = -60 дБ ± 0,9 дБ; [521] = -80 дБ ±1,1 дБ; пределы абсолютной погрешности измерений модуля коэффициента передачи в диапазоне от минус 50 до плюс 5 дБ ± 0,1 дБ

7.5

Генератор сигналов произвольной формы 33210А, диапазон частот от 1 мГц до 10 МГц, диапазон установки выходного напряжения от 3,5 мВ до 3,5 В, пределы допускаемой относительной погрешности установки частоты выходного сигнала ± 0,002 %

7.5

Шумомер-виброметр, анализатор спектра ЭКОФИЗИКА-110А, диапазон частот при измерении напряжения от 10 Гц до 400 кГц, диапазон измерений напряжения переменного тока от 0 до 140 дБмкВ, пределы допускаемой относительной погрешности измерений ± 2 %

Номер пункта методики поверки

Наименование рабочего эталона или вспомогательного средства поверки; номер документа, регламентирующего технические требования к средству; разряд по государственной поверочной схеме и (или) метрологические и основные технические характеристики

Вспомогательные средства поверки:

5.1

Прибор комбинированный TESTO - 622, диапазон измерений давления: от 30 до 120 кПа; пределы допускаемой абсолютной погрешности ± 0,3 кПа; диапазон измерений относительной влажности: от 1 до 100 %; пределы допускаемой погрешности измерений относительной влажности ± 3 %; диапазон измерений температуры: от минус 10 до 60 °C; пределы допускаемой погрешности измерений температуры ± 0,4 °C.

7.2, 7.3

Клещи инжекционные Р-120-6А(вспомогательное оборудование)

7.2-7.5

Нагрузка согласованная (вспомогательное оборудование) 2 шт.

2.2 Применяемые при поверке средства измерений (СИ) должны быть поверены.

  • 2.3 Допускается применение других средств поверки, обеспечивающих определение метрологические характеристики с требуемой точностью.

3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 3.1 К проведению поверки могут быть допущены лица, имеющие высшее или среднее техническое образование и практический опыт работы в области радиотехнических измерений, и аттестованные на право проведения поверки в установленном порядке.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.1 При проведении поверки следует соблюдать требования безопасности, устанавливаемые эксплуатационной документацией на поверяемое устройство и используемое при поверке оборудование.

5 УСЛОВИЯ ПОВЕРКИ
  • 5.1 Поверку проводить при условиях:

  • - температура окружающего воздуха (20 ± 5)°С,

  • - относительная влажность от 30 до 80 %,

  • - атмосферное давление от 84 до 106 кПа,

  • - напряжение сети питания (220 ± 22) В,

  • - частота сети питания (50 ± 1) Гц.

6 ПОДГОТОВКА К ПОВЕРКЕ
  • 6.1 Поверитель должен изучить эксплуатационные документы на поверяемое устройство и используемые средства поверки.

  • 6.2 Перед проведением поверки используемое при поверке оборудование должно быть подготовлено к работе в соответствии с эксплуатационной документацией на него.

7 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 7.1 Внешний осмотр

    • 7.1.1 Перед распаковыванием устройства необходимо выдержать его в течение 4 ч в теплом сухом помещении при температуре окружающего воздуха от плюс 10 до плюс 35 °C.

    • 7.1.2 Распаковать устройство, произвести внешний осмотр и установить выполнение следующих требований:

  • - соответствие комплектности и маркировки устройства п.п. 1.1.3 и. 1.1.5 FCC-BCICF-4 РЭ;

  • - отсутствие видимых механических повреждений (в том числе дефектов покрытий), при которых эксплуатация недопустима.

  • 7.1.3 Результаты поверки считать положительными, если указанные в п.7.1.2 требования выполнены, а надписи и обозначения маркировки устройства имеют четкое видимое изображение. В противном случае дальнейшие операции не выполняют, а устройство признают непригодным к применению.

7.2 Опробование

  • 7.2.1 Собрать схему измерений в соответствии с рисунком 7.1.

    Инжекционные клещи

    о о ю

    Измеритель

    “Обзор-103”

Устройство калибровочное

Рисунок 7.1

  • 7.2.2 Измерить КСВН на частоте 1 МГц.

  • 7.2.3 Результаты опробования считать положительными, если измеренное значение КСВН не более 1,05.

  • 7.3 Определение диапазона частот, КСВН при установленных инжекционных клещах

  • 7.3.1 Собрать схему измерений в соответствии с рисунком. 7.1, установив в калибровочное устройство инжекционные клещи.

  • 7.3.2 Провести измерения КСВН входа калибровочного устройства на частотах, указанных в таблице 7.1.

Таблица 7.1

Частота f, МГц

0,3*

0,5

0,8

1

5

10

15

20

50

80

100

150

200

230

Допуск

КСВН с клещами

не более

2,3

КСВН без клещей

не более

3,5

Измерения КСВН на частотах ниже 300 кГц не проводятся, так как на частотах ниже 1 МГц КСВН составляет не более 1,05.

  • 7.3.3 Результаты поверки считать положительными, если полученные значения КСВН входа не более 2,3.

  • 7.4  Определение диапазона частот, КСВН без установленных инжекционных клещей

  • 7.4.1 Убрать из калибровочного устройства инжекционные клещи и повторить 7.3.2.

  • 7.4.2 Результаты поверки считать положительными, если полученные значения КСВН входа не более 3,5.

  • 7.5 Определение коэффициента преобразования при измерении напряжения

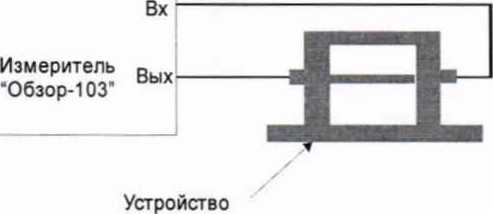

  • 7.5.1 Собрать схему измерений в соответствии с рисунком. 7.2.

    калибровочное

    Рисунок 7.2

  • 7.5.2 Установить на измерителе «Обзор-103» режим измерений коэффициента передачи.

  • 7.5.3 Провести измерения коэффициента преобразования на частотах, указанных в таблице 7.1.

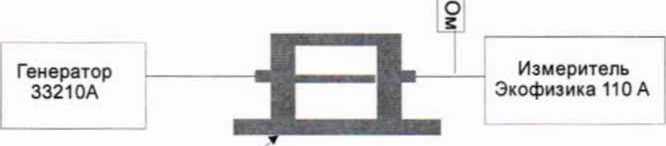

  • 7.5.4 Собрать схему измерений в соответствии с рисунком. 7.3.

  • 7.5.5 Установить на выходе генератора напряжение Ur= 120 дБмкВ (1 В), частота 10 кГц.

  • 7.5.6 Измерить напряжение на выходе калибровочного устройства С7ВЫХ, дБмкВ.

  • 7.5.7 Рассчитать коэффициент преобразования К, дБ по формуле (1):

K=Ur-Utux                               (1)

  • 7.5.8 Повторить п.п.7.5.5 - 7.5.7 на частоте 100 кГц.

    Устройство калибровочное

    Рисунок 7.3

  • 7.5.9 Результаты поверки считать положительными, если полученные значения коэффициента преобразования при измерении напряжения отличаются от 0 не более, чем на ± 1,5 дБ, т.е. относительная погрешность коэффициента преобразования не выходит за пределы ±1,5 дБ.

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 8.1 На устройство, прошедшее поверку с положительными результатами, оформляется свидетельство о поверке установленного образца.

  • 8.2 При отрицательных результатах поверки устройство к применению не допускается и на него оформляется извещение о непригодности установленного образца с указанием причины забракования.

    А.Е. Ескин

Начальник лаборатории 140

ФГУП «ВНИИФТРИ»

6
