Федеральное государственное унитарное предприятие

«Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева» ФГУП «ВНИИМ им. Д.И. Менделеева»

УТВЕРЖДАЮ

.о. директора

им. Д.И. Менделеева»

А.Н. Пронин

(Федоре»*, '

Государственная система обеспечения единства измерений

Мониторы мульти-параметровые пациента STAR 8000. Методика поверки МП 209-0066-2019

Руководитель лаборатории государственных эталонов и научных исследований в области

электрохимических измерений

В.И. Суворов

р 2 категории

А.А. Чубанов

г. Санкт-Петербург 2019 г.

Настоящая методика распространяется на мониторы мульти-параметровые пациента STAR 8000.

Мониторы подлежат первичной и периодической поверке. Настоящей методикой предусмотрена возможность проведения поверки отдельных измерительных каналов.

Интервал между поверками - 1 год.

1 Операции поверки

Объем и последовательность операций поверки указаны в таблице 1.

Таблица 1

Наименование операции

Номер пункта, в котором изло-жена методика поверки

Обязательность проведения операции

При первичной поверке

При периодической поверке

1. Внешний осмотр

п. 6.1

Да

Да

2. Опробование

п. 6.2

Да

Да

3. Подтверждение соответствия программного обеспечения

п. 6.3

Да

Да

4. Определение метрологических характеристик:

п. 6.4

Да

Да

При получении отрицательных результатов при проведении той или иной операции дальнейшая поверка прекращается.

2 Средства поверки
  • 2.1 При проведении поверки применяются рабочие эталоны, средства измерений, стандартные образцы и оборудование, представленное в таблице 2.

    2.3 Все средства поверки должны иметь действующие свидетельства о поверке.

Таблица 2

Наименование

Характеристики

1. Генератор сигналов пациента ProSim 8 (регистрационный номер в Федеральном     информационном

фонде по обеспечению единства измерений 49808-12)

Диапазон установки частоты сердечных сокращений: от 30 до 360 1/мин, Г1Г ± 1 %

Диапазон задания избыточного давления в компрессионной манжете (Р),

от 2.7 до 53.3 кПа. ПГ ±(0.005Р + 0.065 кПа)

от 20 до 400 мм рг.ст.. ПГ ±(0,005Р + 0,5 мм рт.ст.)

2. Генератор функциональный ДИАТЕСТ-4 (регистрационный номер в Федеральном     информационном

фонде по обеспечению единства измерений 38714-08)

Выходной сигнал ЭКГ’.

Предел допускаемой погрешности установки частоты ± 0,5 %

3. Мера для поверки пульсовых оксиметров МППО-2М (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 63897-16)

Диапазон воспроизведения значений сатурации SpCB: от 0 до 100 %. ПГ ± 0,5 %;

Диапазон воспроизводимых значений частоты пульса: от 15 до 350 мин-1. ПГ ± 0.2 мин"1

2. Гермометр лабораторный электронный Л'Г-300 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 61806-15):

Диапазон измерений температуры:

от минус 50 до плюс 199.99 °C. Г1Г ±0.05 °C

2.2 Допускается применение средств поверки, не приведенных в перечне, но обеспечивающих определение (контроль) метрологических характеристик поверяемых средств измерений с требуемой точностью.

3 Требования безопасности
  • 3.1  К работе с приборами, используемые при поверке, допускаются лица, прошедшие инструктаж по технике безопасности при работе с электро- и радиоизмерительными приборами.

  • 3.2  Перед включением должен быть проведен внешний осмотр приборов с целью определения исправности и электрической безопасности включения их в сеть.

  • 3.3  Перед включением в сеть приборов, используемых при поверке, они должны быть заземлены в соответствии с требованиями, указанными в эксплуатационной документации.

  • 3.4  При проведении поверки должны быть соблюдены требования безопасности, приведенные в описании типа.

4 Условия поверки

При проведении поверки должны быть соблюдены следующие условия:

- температура окружающего воздуха:

от +15 до +25 °C;

- относительная влажность воздуха:

от 15 до 85 %;

- атмосферное давление:

от 86 до 106.7 кПа.

- напряжение питания

220 (+10...-15) % В;

- частота сети

5   Подготовка к поверке

(50±1)Гц.

  • 5.1. Подготовить прибор к работе в соответствии с руководством по эксплуатации.

  • 5.2. Перед проведением периодической поверки выполняется техническое обслуживание в соответствии с Руководством по эксплуатации.

6 Проведение поверки
  • 6.1  Внешний осмотр.

При проведении внешнего осмотра должно быть установлено соответствие поверяемого монитора следующим требованиям:

  • - комплектность должна соответствовать техническому описанию и инструкции по эксплуатации:

  • - не допускаются дефекты корпуса, нечеткая маркировка или отсутствие маркировки клавиш управления на лицевой панели;

  • 6.2  Опробование.

Производится включение монитора. Опробование считается успешно выполненным. если на мониторе производится отображение требуемых функциональных режимов работы и возможность навигации по меню.

  • 6.3  Подтверждение соответствия программного обеспечения.

При проведении поверки монитора выполняют операцию «Подтверждение соответствия программного обеспечения». Операция «Подтверждение соответствия программного обеспечения» состоит в определении номера версии (идентификационного номера) программного обеспечения.

Просмотр наименования встроенного ПО и номер версии доступны через меню конфигурации (меню [НАСТР. ПОЛЬЗОВАТЕЛЯ] (Обслуживание пользователя) —> [ИНФО МОНИТОРА]) путем вывода на экран номера версии ПО. Монитор считается прошедшим поверку, если номер версии ПО не ниже, указанного в описании типа.

  • 6.4  Определение метрологических характеристик.

6.4.1 Определение правильности формирования отведений и идентичности формы ЭКГ сигнала:

Определение идентичности формы ЭКГ сигнала проводят с применением генератора функционального Диатесг-4. С генератора на вход ЭКГ канала монитора производится подача сигнала ЭКГ частотой 0,75 Гц (45 уд), амплитудой 2 мВ. Производится сравнение формы сигнала на экране во всех отведениях с формой сигнала, изображенной на рис. 1. Результаты испытаний признаются успешными, если форма ЭКГ сигнала соответствует приведенной па рис. 1 для всех отведений.

э

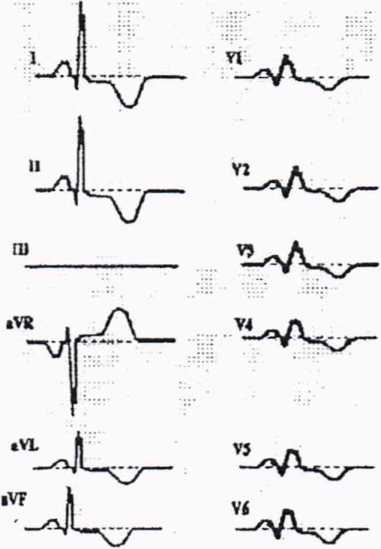

Рис. I Форма и полярность регистрируемого испытательного ЭКГ-сигнала в каналах ЭКГ

  • 6.4.2. Проверка диапазона и определение абсолютной погрешности при измерении частоты сердечных сокращений (ЧСС). Проверка срабатывания тревожной сигнализации по ЧСС

Проверку диапазона и определение абсолютной погрешности при измерении частоты сердечных сокращений проводят методом прямых измерений с применением генератора сигналов пациента ProSim 8. На вход ЭКГ канала монитора производится подача сигнала ЭКГ размахом 2 мВ и значением ЧСС 30 мин'1. 60 мин'1. 90 мин'1. 120 мин'1, 180 мин'1, 240 мин'1. Регистрация значений ЧСС производится непосредственно с экрана монитора. Вычисление погрешности измерений частоты сердечных сокращений производится по формуле (1): 6ЧСС = чсс -чссуст.

ЧССуст                                                        v 7

где ЧСС,нм - измеренное значение ЧСС, мин'1,

ЧССчс, - устанавливаемое для проведения измерений значение ЧСС мин'1.

Результаты испытаний признают успешными, в случае не превышения абсолютной погрешности при измерении частоты сердечных сокращений ±3%.

Па мониторе по каналу ЭКГ устанавливают пределы тревожной сигнализации по ЧСС: нижняя граница -35 мин'1, верхняя граница - 145 мин'1. Убеждаются в том. что при значениях ЧСС менее 35 и более 145 мин'1 включается световая и звуковая тревожная сигнализации. Проверяют возможность отключения звуковой тревожной сигнализации и возобновления звукового сигнала тревоги.

  • 6.4.3. Определение диапазона измерений и пределов допускаемой абсолютной погрешности при измерении SpO2 при применении модуля Comen SpO?.

Определение диапазона измерений и пределов допускаемой абсолютной погрешности при измерении SpOz производится методом прямых измерений с применением меры для поверки пульсовых оксиметров МППО-2М при использовании калибровочной кривой (таблица 1).

Таблица 1

Калибровочная кривая датчика пульсового оксиметра

R

S(R).%

0.470

99

0.550

98

0,600

97

0.660

95

0,800

90

1,000

80

1,200

70

В датчик пульсового оксиметра монитора вставляется пальцевый имитатор меры МППО-

  • 2.М. Имитация новорожденного и взрослого человека осуществляется установкой значения частоты пульса 130 мин'1 и 70 мин'1 соответственно. Последовательно производится установка значений SpO? из ряда: 70 %. 80 %, 85 %. 95 % 99 %. Регистрация значений SpCb производится непосредственно с экрана монитора. Вычисление абсолютной погрешности измерений SpO2 производится по формуле (2):

ASpOz = SpOziBM. - SpChycr                                 (2),

где SpChmM - измеренное значение SpCb. %.

SpOzsci - устанавливаемое для проведения измерений значение SpCb. %

Результаты испытаний признают успешными, в случае не превышения абсолютной погрешности при измерении SpO? ±2 % в режиме для взрослых и детей и ±3 % в режиме для новорожденных.

  • 6.4.4. Определение диапазона измерений и пределов допускаемой абсолютной погрешности при измерении частоты пульса (ЧП), мин'1 при применении модуля Comen SpO?.

Определение диапазона измерений и пределов допускаемой абсолютной погрешности при измерении ЧП производится методом прямых измерений с применением меры для поверки пульсовых оксиметров МППО-2М при использовании калибровочной кривой (таблица 1). В датчик пульсового оксиметра монитора вставляется пальцевый имитатор меры МППО-2М. Последовательно производится установка значений ЧП из ряда: 20 мин'1, 50 мин'1, 150 мин' 200 мин'1, 254 мин'1. Регистрация значений ЧП производится непосредственно с экрана монитора. Вычисление абсолютной погрешности измерений ЧП производится по формуле (3):

ДЧГ1 = ЧП1ПМ - ЧПхсг.                               (3),

где ЧП|ИМ - измеренное значение ЧП. мин'1.

ЧП уст - устанавливаемое для проведения измерений значение ЧП. мин'1

Результаты испытаний признают успешными, в случае не превышения абсолютной погрешности при измерении ЧП ±2 мин'1.

  • 6.4.5. Определение диапазона измерений и пределов допускаемой абсолютной погрешности при измерении SpO2 при применении модуля Nellcor SpOz.

Определение диапазона измерений и пределов допускаемой абсолютной погрешности при измерении SpOa производится методом прямых измерений с применением меры для поверки пульсовых оксиметров МППО-2М при использовании калибровочной кривой Nellcor*. В датчик пульсового оксиметра монитора вставляется пальцевый имитатор меры МППО-2М. Имитация новорожденного и взрослого человека осуществляется установкой значения частоты пульса 130 мин'1 и 70 мин'1 соответственно. Последовательно производится установка значений SpCb из ряда: 70 %. 80 %. 85 %, 95 % 99 %. Регистрация значений SpCb производится непосредственно с экрана монитора. Вычисление абсолютной погрешности измерений SpCb производится по формуле (4):

ASpCb = SpOiiBM - SpCbycr.                                 (4),

где SpChniM - измеренное значение SpO?. %.

SpO2\ci - устанавливаемое для проведения измерений значение SpCb. %

Результаты испытаний признают успешными, в случае не превышения абсолютной погрешности при измерении SpOz ±2 % в режиме для взрослых и детей и ±3 % в режиме для новорожденных.

  • 6.4.6. Определение диапазона измерений и пределов допускаемой абсолютной погрешности при измерении частоты пульса (ЧП), мин'1 при применении модуля Nellcor SpOz.

Определение диапазона измерений и пределов допускаемой абсолютной погрешности при измерении ЧП производится методом прямых измерений с применением меры для поверки пульсовых оксиметров МПП0-2М при использовании калибровочной кривой Nellcor*. В датчик пульсового оксиметра монитора вставляется пальцевый имитатор меры МПП0-2М. Последовательно производится установка значений ЧП из ряда: 20 мин'1, 50 мин'1. 100 мин' I

150 мин'1. 200 мин'1, 250 мин'1. Регистрация значений ЧП производится непосредственно с экрана монитора. Вычисление абсолютной погрешности измерений ЧП производится но формуле (5):

ДЧП = ЧП изм. ЧП уст.                               (5),

где ЧП.вм - измеренное значение ЧГ1. мин'1,

ЧГКсг устанавливаемое для проведения измерений значение ЧП. мин'1

Результаты испытаний признают успешными, в случае не превышения абсолютной погрешности при измерении ЧП ±3 мин'1.

  • 6.4.7. Определение диапазона измерений и пределов допускаемой абсолютной погрешности при измерении SpOz при применении модуля модуля Masimo SpOz.

Определение диапазона измерений и пределов допускаемой абсолютной погрешности при измерении SpOz производится методом прямых измерений с применением меры для поверки пульсовых оксиметров МППО-2М при использовании калибровочной кривой Nellcor*. Имитация новорожденного и взрослого человека осуществляется установкой значения частоты пульса 130 мин'1 и 70 мин'1 соответственно. В датчик пульсового оксиметра монитора вставляется пальцевый имитатор меры МППО-2М. Последовательно производится установка значений SpC>2 из ряда: 70 %. 80 %. 85 %. 95 % 99 %. Регистрация значений SpOz производится непосредственно с экрана монитора. Вычисление абсолютной погрешности измерений SpOz производится по формуле (6):

ASpOz = SpO2iBM. - SpOzycr.                                 (6),

где SpOziBM - измеренное значение SpOz. %.

SpCbyci устанавливаемое для проведения измерений значение SpOz. %

Результаты испытаний признают успешными, в случае не превышения абсолютной погрешности при измерении SpOz ±2 % в режиме для взрослых и детей и ±3 % в режиме для новорожденных.

  • 6.4.8. Определение диапазона измерений и пределов допускаемой абсолютной погрешности при измерении частоты пульса (ЧП), мин'1 при применении модуля Masimo SpOz.

Определение диапазона измерений и пределов допускаемой абсолютной погрешности при измерении 411 производится методом прямых измерений с применением меры для поверки пульсовых оксиметров МППО-2М при использовании калибровочной кривой Nellcor*. В датчик пульсового оксиметра монитора вставляется пальцевый имитатор меры МППО-2М. Последовательно производится установка значений ЧП из ряда: 25 мин'1, 50 мин'1, 100 мин' ’. 150 мин'1. 200 мин1. 240 мин'1. Регистрация значений ЧП производится непосредственно с экрана монитора. Вычисление абсолютной погрешности измерений ЧП производится по формуле (7):

ДЧП = 411,ич -ЧПусг                              (7),

где 41 Йим измеренное значение ЧП. мин'1.

ЧПуст - устанавливаемое для проведения измерений значение ЧП. мин'1

Результаты испытаний признают успешными, в случае не превышения абсолютной погрешности при измерении ЧП. ±3 мин'1.

  • 6.4.9. Проверка герметичности пневматической системы.

11роверка герметичности пневматической системы производится для обнаружения утечки насоса для измерения НИАД. Чтобы проверить герметичность воздушной цепи необходимо подключить в мониторе канал измерения НИАД. Обмотать манжету вокруг цилиндра (оправки) подходящего размера. Перейти в меню [ОБСЛУЖИВАНИЕ]/[НАСТР. ПОЛЬЗОВАТЕЛЯ) —>[ПРОВ. УТЕЧКИ] (пароль для входа: 5188). Убедиться, что в нижней части области параметров НИАД отображается сообщение [УТЕЧКА], что указывает на выполнение теста герметичности. Испытание происходит в автоматическом режиме. Приблизительно через 20 секунд система автоматически включить клапан выпуска воздуха, что обозначает, что проверка герметичности завершена. Если испытание на герметичность пневматической системы пройдено успешно, система не покажет никаких сообщений. В противном случае соответствующее сообщение об ошибке отображается в области сведений НИАД.

  • 6.4.10. Проверка диапазона измерений неинвазивного артериального давления (НИАД) и пределов допускаемой абсолютной погрешности измерений избыточного давления в компрессионной манжете.

Проверка диапазона измерений неинвазивного артериального давления (НИАД) и пределов допускаемой абсолютной погрешности измерений избыточного давления в компрессионной манжете производится методом прямых измерений. Произвести подключение генератора сигналов пациента ProSim 8 к каналу измерения НИАД. Производится измерение давления для значений: 40 мм. рт. ст.. 100 мм. рт. сг., 250 мм. рг. ст., или близких к ним в автоматическом режиме. Вычисление абсолютной погрешности измерений НИАД производится по формуле (8):

АНИАД = НИАДизм. - НИАДуст.                       (8),

где НИАД изм. ~ измеренное значение НИАД. мм рт. ст.,

НИАДусг - устанавливаемое для проведения измерений значение НИАД. мм рт. ст.

Результаты испытаний признают успешными, в случае не превышения абсолютной по-

I решности при измерении НИАД ±3 мм рт. ст.

  • 6.4.11. Определение диапазона измерений и пределов допускаемой абсолютной погрешности при измерении температуры.

Определение диапазона измерений и пределов допускаемой абсолютной погрешности при измерении температуры производится методом сравнения с эталонным термометром. Устанавливают термостат рядом с поверяемым монитором. Устанавливают в термостате переключатель температуры в положение, обеспечивающее температуру воды в термостате, близкую к требуемой, и выводят термостат в стационарный режим. После выхода термостата в стационарный режим температуру воды в термостате измеряют с помощью термометра ТР-

  • 1. После этого датчик (датчики) температуры монитора помещают в термостат с водой по возможности ближе к месту установки термометра ТР-1 и держат в воде при установившейся температуре не менее 100 с. Испытания выполняются для температур: +15; +30; +35; +40; +50 °C

Результаты испытаний признают успешными, в случае не превышения абсолютной погрешности при измерении температуры ±0.1 °C.

Оформление результатов поверки
  • 7.1. При проведении поверки составляется протокол результатов измерений по форме Приложения А, в котором указывается о соответствии монитора установленным требованиям.

  • 7.2. Результаты поверки оформляют в виде свидетельства о поверке или извещения о непригодности в соответствии с действующим законодательством.

  • 7.3. Результаты поверки считаются положительными, если монитор удовлетворяет всем требованиям настоящей методики. Положительные результаты поверки оформляются п\пгем выдачи свидетельства о поверке. Знак поверки рекомендуется наносить на корпус мониторов. или на свидетельство об их поверке.

  • 7.4. Результаты считаются отрицательными, если при проведении поверки установлено несоответствие поверяемого монитора, хотя бы одному из требований настоящей методики. Отрицательные результаты поверки оформляются путем выдачи извещений о непригодности с указанием причин непригодности.

Приложение А (Рекомендуемое) ПРОТОКОЛ ПОВЕРКИ

№         от ХХ.ХХ.20ХХ г.

Наименование прибора, тип

Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (ОЕИ)

Заводской помер (если имеется информация)

Изготовитель (если имеется информация)

Год выпуска (если имеется информация)

Заказчик (наименование и адрес)

Серия и номер знака предыдущей поверки (если такие имеются)

В и д 11 о ве р к 11_____________

М е го д и к a 11 о в е р к и___

Средства поверки:

Наименование и регистрационный номер эталона, тип СИ, заводской номер

Метрологические характеристики

Условия поверки:

  • - температура окружающего воздуха °C

  • - атмосферное давление. к11а

  • - относительная влажность воздуха. %

  • - напряжение питания. В

  • - частота сети. Гц

Результаты поверки:

  • 1.  Внешний осмотр_____________________________________________________________

  • 2.  Он робован ие________________________________________________________________________

  • 3.  Подтверждение соответствия программного обеспечения__________________________

  • 4.  Определение метрологических характеристик (в соответствии с требованиями НД на методы и средства поверки)

    Наименование параметра

    Допускаемое значение параметра

    Измеренное значение параметра

    Заключение о соответствии установленным требованиям

    1

    2

    п

    3

    4

    За основании результатов поверки выдано:

свидетельство о поверке/извещение о непригодности №_______________от_____________

ненужное зачеркнуть

П оверител ь________________________________________от__

ФИО                 Подпись                      Дата
