Методика поверки «Счетчики воды крыльчатые СВ-25 "Струмень", СВ-32 "Струмень", СВ-40 "Струмень", » (МРБ МП 2244-2012)

СОГЛАСОВАНО

УТВЕРЖДАЮ

Система обеспечения единства измерений Республики Беларусь

СВ-25 "СТРУМЕИЬ", се>-32 "СТРУМ£-НЬ“, СВ-ЧР "СТРУНЕНь               (£

Методика поверки

МРБ МП.

Технический директор

«Г ран-Система-С»

Н.А. Гончар

W      2012 г.

Зам. гл. метролога

НП ООО «Гран-Система-С»

_ О.П. Гатальская «^»             2012 г.

Настоящая методика поверки (далее - МП) распространяется на счетчики воды крыльчатые СВ-25 «СТРУМЕНЬ», СВ-32 «СТРУМЕНЬ», СВ-40 «СТРУМЕНЬ» (далее -счетчики), изготавливаемые НПООО «Гран-Система-С» по ТУ BY 100832277.005-2007, и устанавливает методы и средства их первичной и периодической поверок.

Счетчики предназначены для измерения объема питьевой воды при температуре воды для счетчиков температурного класса ТЗО от 0,1 °C до 30 °C (40 °C - для счетчиков с маркировкой q_p) или объема воды в системах горячего водоснабжения в квартирах, частных домах, на предприятиях и других объектах коммунального хозяйства, протекающей по трубопроводу при температуре воды от 0,1 °C до 90 °C (счетчики со счетным механизмом Smart) или до 130 °C (счетчики со стандартным счетным механизмом) и давлении не более 1,6 МПа.

Счетчики могут использоваться для коммерческого учета воды, в системах дистанционного съема информации.

Номинальный диаметр счетчиков соответствует DN 25; DN 32; DN 40.

Основные технические характеристики счетчиков воды, соответствующих требованиям СТБ ИСО 4064-1-2002, приведены в таблице 1.

Основные технические характеристики счетчиков воды, соответствующих требованиям СТБ ISO 4064-1-2007, приведены в таблице 2.

Таблица 1

Таблица 2

Продолжение таблицы 2________________________________________________________

Примечания:

... 1 Максимальный расход Q₄ - наибольший расход, при котором счетчик в течение короткого промежутка времени работает удовлетворительно в границах максимально допускаемой погрешности без ухудшения метрологических характеристик при его последующем использовании в нормированных рабочих условиях эксплуатации.

• 2 Постоянный расход Q₃ - наибольший расход в нормированных рабочих условиях эксплуатации, при котором счетчик работает удовлетворительно в границах максимально допускаемой погрешности.

• 3 Переходный расход Q2 - расход, находящийся между постоянным расходом Q₃ и минимальным расходом Qi, при котором диапазон расхода разделяется две области, «верхнюю область» и «нижнюю область», каждая из которых характеризуется своей максимально допускаемой погрешностью.

• 4 Минимальный расход Qi - наименьший расход, при котором погрешность показаний счетчика не превышает максимально допускаемой погрешности.

Первичная поверка счетчиков проводится при выпуске из производства и после ремонта. Периодическая поверка счетчиков проводится при эксплуатации и хранении.

. Межповерочный интервал при использовании в сфере законодательной метрологии - не более 24 мес.

• 1.1 При проведении поверки должны выполняться операции, указанные в таблице 3.

Таблица 3

Примечание: * - проводится при наличии герконового импульсного выхода в счетчике.

• 1.2 Если при выполнении хотя бы одной из операций таблицы 3 будет установлено несоответствие счетчика установленным требованиям, счетчик признается непригодным к эксплуатации.

• 2.1   При проведении поверки должны применяться средства поверки, указанное в таблице 4.

• 2.2   Все средства поверки должны быть поверены (аттестованы) органами го

сударственной метрологической службы и иметь действующие свидете верке (аттестации).

Таблица 4

• 3.1 К поверке счетчиков допускаются лица, изучившие эксплуатационную документацию на средства поверки, счетчики, обученные по специальной программе, изучившие настоящую методику поверки и допущенные к проведению работ в установленном порядке.

• 4.1  При проведении поверки должны быть соблюдены требования по охране труда в соответствии с ТКП 181-2009 «Правилами технической эксплуатации электроустановок потребителей» и «Межотраслевые правила по охране труда при работе в электроустановках», действующими на территории Республики Беларусь.

• 5.1  При проведении поверки должны соблюдаться следующие условия:

• -  температура окружающего воздуха (20±5) °C;

. - относительная влажность воздуха от 30 % до 80 %;

атмосферное давление от 86,0 до 106,7 кПа;

• -  внешние электрические и магнитные поля (кроме земного) отсутствуют; вибрация и тряска, влияющие на работу приборов, отсутствуют;

• -  поверочная среда - вода;

• -  температура поверочной среды (20± 10) °C;

• -  рабочее положение счетчика - горизонтальное.

• 6.1 Перед проведением поверки должны быть выполнены товительные работы:

- проверить наличие паспорта на поверяемый счетчик;

• - проверить наличие средств поверки и вспомогательного оборудования в соответствии с таблицей 4;

..— . - проверить наличие действующих свидетельств о поверке (аттестации) или отметок о поверке;

• - проверить соблюдение условий по 5 настоящей методики.

• 6.2 Перед проведением поверки СИ, входящие в состав поверочного оборудования, и поверяемые счетчики должны быть подготовлены к работе в соответствии с эксплуатационной документацией на них.

• 7 Проведение поверки

• 7.1.1 При проведении внешнего осмотра должно быть установлено соответствие счетчика следующим требованиям:

• - отсутствие механических повреждений и дефектов, препятствующих чтению надписей и снятию показаний, а также влияющих на его работоспособность;

• - отсутствие коррозии на корпусе счетчика.

• 7.2.1 Проверка работоспособности счетчиков проводится после их монтажа на установку поверочную в соответствии с требованиями эксплуатационной документации на них.

• 7.2.2 При опробовании должно быть установлено соответствие счетчика следующим требованиям:

• -  наличие вращения сигнальной звездочки счетчика при пропускании воды через счетчик;

• -  отсутствие изменения показаний счетчика при отсутствии расхода.

• 7.3.1 Проверка статического давления и герметичности счетчиков проводится на установке поверочной для счетчиков воды или специальном стенде путем подачи воды в полость трубы счетчика под давлением 2,56 МПа или 3,2 МПа.

• 7.3.2 Давление контролировать по манометру.

• 7.3.3 Счетчики считают выдержавшими испытание, если при давлении 2,56 МПа в течение 15 минут или при давлении 3,2 МПа в течение 1 минуты не наблюдается падения давления, отсутствует течь и каплеобразование на наружной поверхности корпуса счетчиков.

Примечание - Допускается подтверждение герметичности актом предприятия-изготовителя или предприятия, проводившего ремонт.

• 7.4.1 Относительную погрешность счетчиков СВ-32, СВ-32И, СВ-40, СВ-40И, соответствующих требованиям СТБ ИСО 4064-1-2002, с маркировкой постоянного значения q_p определяют в точках диапазона:                   ■



  от 0,9-q_p до q_p; от q_t до 1,1-q_t;

  ОТ q_min ДО 1,1’qmin-

Относительную погрешность счетчиков СВ-25, СВ-25И, СВ-32, СВ-32И, СВ-40, СВ-40И, соответствующих требованиям СТБ ISO 4064-1-2007, с маркировкой постоянного значения Q₃ определяют в точках диапазона:

• -  от 0,9-Q₃ до Q₃;

• -  otQ₂ до 1,1-Q₂;

• -  otQj до 1,1-Qi.

Диапазоны расходов счетчиков приведены в таблицах 1,2.

; При каждом поверочном расходе выполняют одно измерение.

i Значения расходов для точек поверки и минимальные объемы проливки указаны в приложении В.

и 7.4.2 Относительную погрешность счетчика определяют сравнением результатов измерения одного и того же объема воды поверяемым счетчиков и образцовой мерой вместимости поверочной установки.

• 7.4.3 Относительная погрешность счетчика 8, %, в каждой точке поверки определяется по формуле

( у _ у А

5, =          -100,                                                                 (1)

V

\ J

где Vf - объем воды, измеренный поверяемым счетчиком, дм³;

V_o - объем воды, измеренный эталонными СИ, дм³.

• 7.4.4 Объем воды измеренный счетчиком определяют как разность его показаний после пропуска воды и перед пропуском воды

у = jz _ у                                                                    (2)

^¥i ^уКОН ^УНАЧ ’                                                                                    ^v '

где V_K0H - показания счетчика, снятые после пропуска воды, дм³;

Vhat ~ показания счетчика, снятые перед пропуском воды, дм³.

• 7.4.5 Результаты поверки считаются положительными, если относительная погрешность счетчиков воды не более значений, указанных в таблице 5.



  > а и:

Таблица 5

• 7.4.6 Если все погрешности в диапазоне измерений счетчика в<шр наковый знак, по крайней мере одна из погрешностей должна состав/и ловины максимально допускаемой погрешности.

• 7.5.1 Проверка импульсного выхода, проводится в счетчиках воды, оснащенных герконовым импульсным выходом.

• 7.5.2 Проверку импульсного выхода счетчика проводится двумя методами:

• -  с использованием установки с системой счета импульсов;

• -  с использованием частотомера.

  подключают счетчики к системе счета импульсов и запускают процесс сче

• 7.5.3 Проверка импульсного выхода счетчиков воды с использованием аттестованной системы счета импульсов осуществляется на постоянном расходе Q₃ (q_p) в следующей последовательности: та импульсов (пропускают один и тот же объем воды через поверяемый счетчик и образцовую меру вместимости). Объем воды, проливаемый через счетчик, при проверке импульсного выхода должен обеспечивать формирование не менее 10 импульсов на выходе счетчика;

- сравнивают показания количества импульсов поверяемого счетчика по системе счета импульсов с расчетным значением количества импульсов. Расчетное количество импульсов Np_AC4, имп., определяется по формуле

(3)

где V_o - объем воды, измеренный эталонными СИ, дм³;

W - вес импульса счетчика (W= 10), дм7имп.

• -  результаты проверки импульсного выхода счетчика считаются положительными, если показания счетчика воды по системе счета импульсов и расчетное значение И_РАсч отличаются не более чем на ±1 имп.

• 7.5.4 Проверка импульсного выхода счетчиков воды с использованием частотомера проводится при определении относительной погрешности по п.7.4 следующим образом:

• -  собрать схему, приведенную на рисунке 1;

• -  установить на блоке питания Б5-29 напряжение (5± 1) В;

• -  включить приборы и сбросить на нуль показания частотомера (частотомер установить в режим счета импульсов);

• -  снять показания со счетчиков воды (по отсчетному механизму) до начала проливки;

• -  снять показания со счетчиков воды (по отсчетному механизму) после окончания проливки и показания частотомера;

• -  рассчитать требуемое количество импульсов N, имп., с импульсного выхода счетчиков воды по формуле



(4)

Примечание - объем воды, проливаемый через счетчик, при прод^р^имн^ь^ ного выхода должен обеспечивать формирование не менее 10 имп^Щ^@д<еНа-вЫхддё счетчика.                                                                 jh

И

- результаты проверки импульсного выхода счетчика считаются положительными, если показания частотомера и расчетное значение N отличаются не более чемна±1имп.

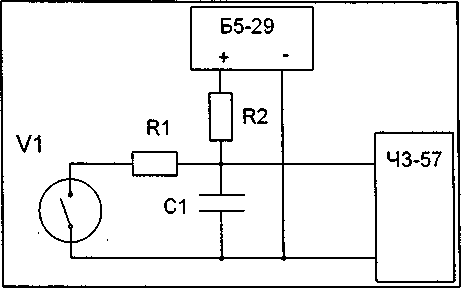

Рисунок 1 - Схема подключения для проверки герконового датчика импульсов: > R1 - резистор МЛТ-0,125 1,0 кОм; R2 - резистор МЛТ-0,125 100 кОм; г С - конденсатор КМба 2,2 мкФ; Б5-29 - источник питания Б5-29;

43-57 - частотомер 43-57; VI - счетчик воды.

• 8.1 Все результаты поверки заносятся в протокол. Рекомендуемая форма протокола приведена в приложении Б.

• 8.2 При положительных результатах поверки:

• - оформляется свидетельство о поверке по форме приложения Г ТКП 8.003-2011;

• - делается отметка в паспорте при первичной поверке (выпуск из производства);

• - счетчик подлежит клеймению (приложение А).

• 8.3 При отрицательных результатах поверки счетчик к применению не допускается, выдается извещение о непригодности по форме приложения Д ТКП 8.003-2011.



Приложение А

(справочное)

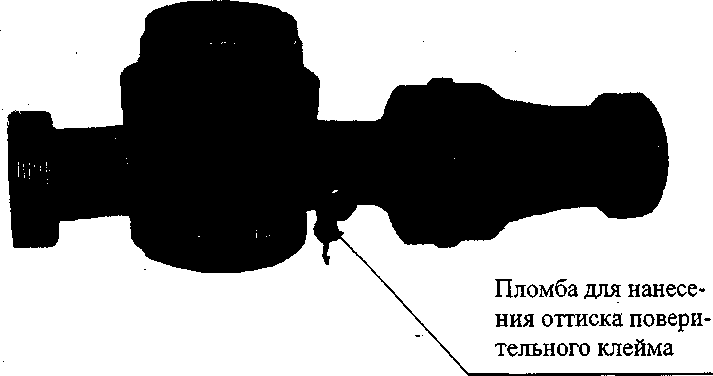

Рисунок А.1 - Место пломбирования и клеймения счетчиков воды СВ-25 «СТРУМЕНЬ», СВ-32 «СТРУМЕНЬ», СВ-40 «СТРУМЕНЬ»

Пломба для нанесе-

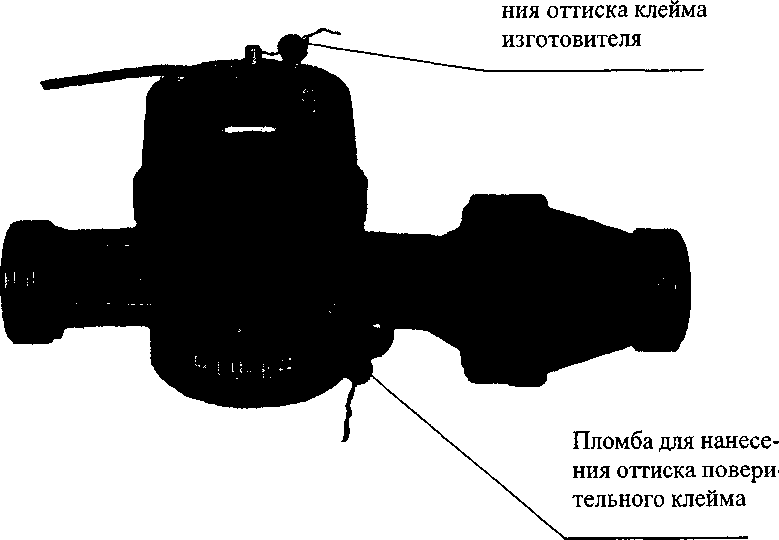

Рисунок А.2 - Место пломбирования и клеймения

счетчиков воды СВ-25 «СТРУМЕНЬ», СВ-32 «СТРУМЕНЬ», СВ-40 «С1Е4ЕНЬ» м

,\

>4 И            i

Приложение Б

(рекомендуемое)

Рекомендуемая форма протокола поверки

Протокол поверки №_____________

Счетчиков воды крыльчатых

СВ-25 «СТРУМЕНЬ», СВ-32 «СТРУМЕНЬ», СВ-40 «СТРУМЕНЬ»

Предприятие, проводившее поверку______________________________________________

Место проведения поверки_____________________________________________________

Тип счетчика воды__________________, номинальный диаметр DN .

Диапазон измерения: Qi м³/ч; Оз м³/ч; Q3____м³/ч; Q4 м³/ч.

Обозначение методики поверки, на основании которой проводится поверка:____________

Условия поверки: температура___°C; давление___кПа; влажность___%; темп, воды____°C.

Средства поверки:

Результаты поверки:

Внешний осмотр: соответствует МП / не соответствует МП

Проверка герметичности: соответствует МП / не соответствует МП

Определение метрологических характеристик:

По метрологическим характеристикам счетчики воды соответствует МП

Поверитель:____________________________

(подпись и расшифровка подписи)

Проверка импульсного выхода счетчиков воды: вес импульса счетчика дм³/имп.

Импульсный выход счетчиков воды соответствует МП.

Заключение по результатам поверки______________

годен (не годен)

С

UV

Приложение В

(справочное)

В.1 Точки проверки и минимальный объем проливки для счетчиков с маркировкой постоянного значения расхода q_p в соответствии с требованиями СТБ ИСО 4064-1-2002 приведены в таблице В.1.

Таблица В.1

В.2 Точки проверки и минимальный объем проливки для счетчиков с маркировкой постоянного значения расхода Q₃ в соответствии с требованиями СТБ ISO 4064-1-2007 и со стандартным счетным механизмом приведены в таблице В.2.

Таблица В.З

В.З Точки проверки и минимальный объем проливки для счетчиков с маркировкой постоянного значения расхода Q₃ в соответствии с требованиями СТБ ISO 4064-1-2007 и со счетным механизмом Smart приведены в таблице В.З.

Таблица В.З
