СОГЛАСОВАНО

Заместитель директора ГЦИ СИ

ВНИИМ им. Д. И. Менделеева

_______________Александров В.С.

«____» ________________1998 г.

Преобразователь расхода турбинный ПРМТ

Методика поверки

РБЯК.400710.001 Д5

Настоящая методика распространяется на преобразователи расхода турбинные ПРМТ и устанавливает методы и средства их первичной и периодической поверок.

Межповерочный интервал - 2 года.

1 ОПЕРАЦИИ ПОВЕРКИ
  • 1.1 При проведении поверки должны выполняться следующие операции:

  • - внешний осмотр;

  • - опробование;

  • - определение метрологических характеристик.

2 СРЕДСТВА ПОВЕРКИ
  • 2.1 При проведении поверки должны применяться средства поверки, указанные в таблице 1.

  • 2.2 Все применяемые средства поверки должны быть поверены в установленном порядке.

  • 2.3 Допускается применение других средств поверки, не указанных в таблице 1, но обеспечивающих определение метрологических характеристик поверяемых преобразователей с требуемой погрешностью.

Таблица 1

Наименование операции

Номер пункта

Наименование средства измерения, его технические характеристики

Внешний осмотр

5.1

Опробование

5.2

Проверка прочности и герметичности

5.3

Стенд гидравлический Pmax>2,4 МПа

Определение основной относительной погрешности

5.4

Расходомерная поверочная установка. Диапазон расхода: (1—100)м3/ч. Погрешность измерения объема, не более: 0,3 %. Частотомер электронносчетный Ч3-54. Режим непрерывного счета импульсов.

Источник питания постоянного тока Б5-30. Напряжение (15±1, 5) В, ток нагрузки не менее 0,01 А.

3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 3.1 При проведении поверки должны соблюдаться требования безопасности к проведению электрических испытаний по ГОСТ 12.3.019.

  • 3.2 При монтаже и демонтаже преобразователей должны соблюдаться требования безопасности, изложенные в технической документации на преобразователи.

4 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКИ К НЕЙ

4.1 При проведении поверки должны соблюдаться следующие условия:

  • 1) температура окружающего воздуха, °С                               20 ± 5

2) температура поверочной среды, °С                                   20±10

РБЯК.400710.001 Д5

Изм

Лист

№ докум.

Подп.

Дата

Разраб.

Командровский

Преобразователь расхода турбинный ПРМТ

Методика поверки

Лит.

Лист

Листов

Пров.

Ковриго

А

2

8

Н конто.

Командровский

Утв.

  • 3) относительная влажность воздуха, %                                   65 ± 15

  • 4) атмосферное давление, кПа                                        86—106,7

  • 5) напряжение питания, В                                               15 ± 1, 5

  • 6) отсутствие механической вибрации и переменных магнитных полей, влияющих на работу преобразователей

  • 4.2 Поверочная среда — вода.

  • 4.3 Изменение температуры воды за время проверки не должно превышать ±2°С.

  • 4.4 Погрешность измерения поверочного расхода и стабильность расхода за время проверки не должны превышать ±2%.

  • 4.5 При проведении проверок длина прямолинейных участков трубопровода до и после преобразователя не должна быть менее установленной в его технической документации. Объем измерительного участка преобразователя должен быть полностью заполнен поверочной средой.

  • 4.6 Подготовка поверяемого преобразователя и средств поверки должна производиться в соответствии с их технической документацией.

  • 4.7 Допускается одновременная поверка нескольких преобразователей, установленных последовательно по потоку поверочной среды. Число преобразователей должно определяться из условия обеспечения максимального значения расхода и соблюдения длин прямых участков.

  • 4.8 После монтажа преобразователей должна быть проверена герметичность испытательного участка установки путем создания в нем рабочего давления. В течение 5 мин не должно наблюдаться течи или появления капель поверочной среды, а также падение давления по контрольному манометру установки.

5 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 5.1 Внешний осмотр.

При внешнем осмотре должно быть установлено соответствие преобразователя следующим требованиям:

  • 1) комплектность и маркировка должны соответствовать требованиям технической документации;

  • 2) чистота и надежность электрических соединений;

  • 3) отсутствие механических повреждений, влияющих на работу преобразователя.

  • 5.2 Опробование.

При опробовании должны быть выполнены следующие операции:

  • 1) соберите схему проверки согласно рисунка А.1 или А.2 приложения А;

  • 2) установите значение напряжения источника питания равное (15±1,5)В и включите его;

  • 3) установите значение расхода через преобразователь равное приблизительно 90% от максимального и убедитесь в работоспособности преобразователя и средств поверки.

При неработоспособности преобразователя или какого-либо средства поверки, дальнейшая поверка не производится.

  • 5.3 Проверка прочности и герметичности.

Проверка прочности и герметичности должна производиться в следующей последовательности:

  • 1) установите преобразователь на испытательный гидравлический стенд, свободный торец преобразователя заглушите фланцем;

  • 2) создайте в рабочем объеме преобразователя испытательное давление равное 2.4 МПа и выдержите в течение 15 мин, а затем снимите давление.

    РБЯК.400710.001 Д5

    Изм

    Лист

    № докум.

    Подп.

    Дата

    Разраб.

    Командровский

    Преобразователь расхода турбинный ПРМТ

    Методика поверки

    Лит.

    Лист

    Листов

    Пров.

    Ковриго

    А

    3

    8

    Н конто.

    Командровский

    Утв.

    Результаты испытаний считаются положительными, если во время проверки не наблюдается течи или появления капель, а также падение давления по контрольному манометру стенда.

    5.4 Определение основной относительной погрешности преобразования.

    5.4.1 Проверка производится с использованием схемы рисунка А.1 или А.2 приложения А.

    5.4.2 Относительная погрешность определяется по результатам измерений преобразователя и поверочной установки одного и того же объема воды при трех значениях расхода (наименьшем QHauM. ,переходном Qnep и наибольшем QHau6.).

    • 5.4.3 При каждом значении расхода , задаваемом с точностью плюс 10% при расходах QHauM и Qпер. и минус 10% при расходе Qmu6., выполняется не менее трех измерений.

    При каждом измерении необходимо фиксировать объем воды , прошедшей через поверяемый преобразователь , и число импульсов , зарегистрированное счетчиком (частотомером). При этом число импульсов должно быть не менее 500.

    • 5.4.4 Значение основной относительной погрешности определяется по формуле (1)

    rf= 1^1000% ,                                               (1)

    где Vo- значение объема, измеренное установкой, м3;

    V=0, 001N/B- значение объема, измеренное преобразователем, м3;

    1

    N = - • 2F=i Щ - среднее значение числа импульсов по результатам n-измерений при данном значении поверочного расхода, имп.;

    B - значение коэффициента преобразователя , имп/дм3.

    • 5.4.5 Преобразователь считается прошедшим поверку с положительными результатами , если полученные значения погрешности не превышают ±1% при значениях расхода Qmu6. и Qпер., и ±2% при значении расхода Qнaим.

    6 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

    6.1 При положительных результатах поверки на преобразователь выдается свидетельство в установленной форме или делается запись в его паспорте.

    6.2. Преобразователь с отрицательными результатами поверки к выпуску и применению не допускается. При этом выдается свидетельство о непригодности преобразователя к применению.

    6.3 Результаты поверки оформляются протоколом, рекомендуемая форма которого приведена в приложении В.

    РБЯК.400710.001 Д5

    Изм

    Лист

    № докум.

    Подп.

    Дата

    Разраб.

    Командровский

    Преобразователь расхода турбинный ПРМТ

    Методика поверки

    Лит.

    Лист

    Листов

    Пров.

    Ковриго

    А

    4

    8

    Н конто.

    Командровский

    Утв.

Приложение А (обязательное)

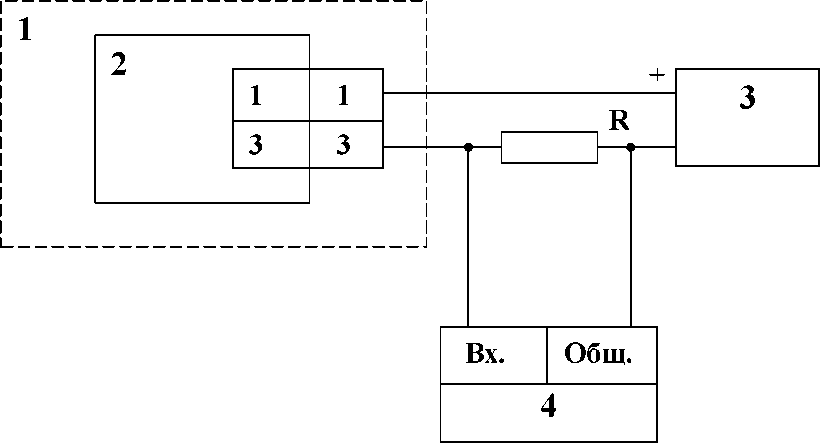

СХЕМА ПРОВЕРКИ ПРЕОБРАЗОВАТЕЛЯ С ИСПОЛЬЗОВАНИЕМ ВЫХОДНОГО СИГНАЛА ТОКА

  • 1-поверочная установка

  • 2-поверяемый преобразователь ПРМТ

  • 3-источник питания постоянного тока Б5-30

  • 4-частотомер электронно-счетный Ч3-54

R-резистор С2-23-0, 25-300 Ом ±10%

РБЯК.400710.001 Д5

Изм

Лист

№ докум.

Подп.

Дата

Разраб.

Командровский

Преобразователь расхода турбинный ПРМТ

Методика поверки

Лит.

Лист

Листов

Пров.

Ковриго

А

5

8

Н контр.

Командровский

Утв.

Рисунок А.1

Продолжение приложения А

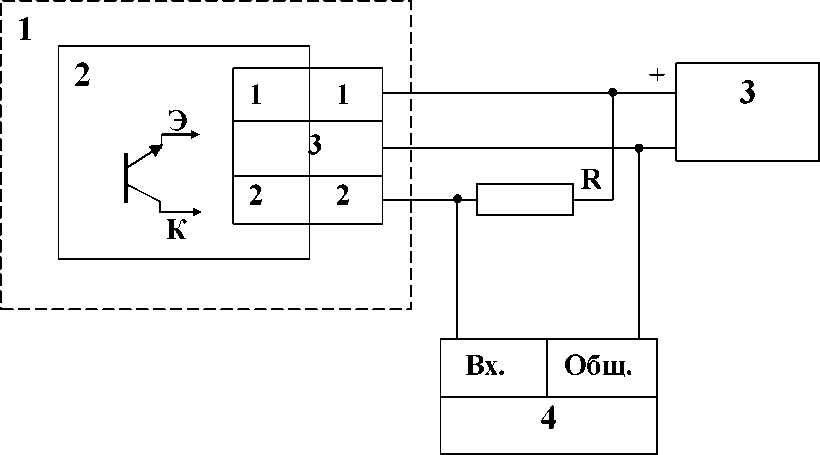

СХЕМА ПРОВЕРКИ ПРЕОБРАЗОВАТЕЛЯ С ИСПОЛЬЗОВАНИЕМ ВЫХОДНОГО СИГНАЛА НАПРЯЖЕНИЯ

  • 1-поверочная установка

  • 2-поверяемый преобразователь ПРМТ

  • 3-источник питания постоянного тока Б5-30

  • 4-частотомер электронно-счетный Ч3-54

    РБЯК.400710.001 Д5

    Изм

    Лист

    № докум.

    Подп.

    Дата

    Разраб.

    Командровский

    Преобразователь расхода турбинный ПРМТ

    Методика поверки

    Лит.

    Лист

    Листов

    Пров.

    Ковриго

    А

    6

    8

    Н контр.

    Командровский

    Утв.

R-резистор С2-23-0, 25-3, 0 кОм ±10%

Рисунок А.2

Приложение В

(рекомендуемое)

ФОРМА ПРОТОКОЛА ПОВЕРКИ

Преобразователь ПРМТ- _____________ зав.№ _______________

Коэффициент преобразования __________________________имп/дм3

Расход, м3

Объем,

Vo, м3

Число импульсов, имп

Объем, V,

м3

Погрешность, 5, %

Ni

N

QHauM.

Qnep.

QHau6.

РБЯК.400710.001 Д5

Изм

Лист

№ докум.

Подп.

Дата

Разраб.

Командровский

Преобразователь расхода турбинный ПРМТ

Методика поверки

Лит.

Лист

Листов

Пров.

Ковриго

А

7

8

Н контр.

Командровский

Утв.

Проверку производил:

Дата :
