ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ "ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ"

(ФГУП "ВНИИМС")

УТВЕРЖДАЮ ггель директора УП "ВНИИМС"

Н. В. Иванникова

2016 г.

Государственная система обеспечения единства измерений

Теплосчетчики ПРАМЕР-ТЕПЛО-ВР

Методика поверки

4218-038-12560879 МП

< р- 5А-AG

2016

Содержание

Введение

Приложение А (рекомендуемое) Форма протокола поверки

Введение

Настоящий документ распространяется на теплосчетчики ПРАМЕР-ТЕПЛО-ВР (далее - теплосчетчики), изготавливаемые по ТУ 4218-038-12560879-2015 и устанавливает методику первичной и периодической поверок.

Межповерочный интервал - не более 4 лет.

1 Операции поверки

1.1 При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1

Наименование операции

Номер пункта документа по поверке

Проведение операции при

первичной поверке

периодической поверке

1 Внешний осмотр

7.1

+

+

2 Опробование

7.2

+

3 Определение метрологических характеристик теплосчетчика:

3.1 Поверка составных частей (средств измерений) теплосчетчика

7.3

7.3.1

+

+

3.2 Определение абсолютной погрешности измерений температуры теплоносителя теплосчетчиком

7.3.2

+

+

3.3 Определение абсолютной погрешности измерений разности температур теплоносителя в подающем и обратном трубопроводах теплосчетчиком

7.3.3

+

4-

3.4 Определение приведенной погрешности измерений давления теплоносителя теплосчетчиком

7.3.4

+

+

Определяется при наличии каналов измерения давления.

1.2 При получении отрицательного результата при выполнении любой из операций, указанных в таблице 1, поверка прекращается и теплосчетчик признается непригодным к эксплуатации.

2 Средства поверки

2.1 При проведении поверки применяют средства поверки и оборудование, указанные в таблице 2.

Таблица 2

Номер пункта методики поверки

Наименование и тип основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования и (или) метрологические и основные технические характеристики средства поверки

7.2

Установка поверочная водомерная "ПРОМЕКС". Диапазон воспроизводимых расходов (0,005 - 400) м3/ч, относительная погрешность измерений объема и средних значений объемного расхода ± 0,33 %.

Магазин сопротивлений Р4831. Диапазон значений электрического сопротивления (0,001 - 111111,10) Ом, относительная погрешность 8 = ± {0,02+24 0'6((RK/R)-l)} %.

Многофункциональный калибратор MCI000. Диапазон воспроизведения (0 - 24) мА, погрешность ± (0,02 % I + 2 мкА).

7.3

Установка поверочная водомерная "ПРОМЕКС". Диапазон воспроизводимых расходов (0,005 - 400) м3/ч, относительная погрешность измерений объема и средних значений объемного расхода ± 0,33 %.

Многофункциональный калибратор MCI000. Диапазон измерений (0 - 20) мА, погрешность ± (0,02 % I + 2 мкА).

Стенд СКС6. Диапазон воспроизведений силы постоянного тока (0,025 - 20,0) мА, погрешность ± 0,003 мА; диапазон воспроизведений электрического сопротивления (51 - 673,3) Ом, погрешность ± 0,067 Ом; диапазон воспроизведений частоты следования импульсов (0,610351 - 65535) Гц, погрешность ± 0,003%; воспроизведение количества импульсов в пакете (период следования импульсов, мс) - от 16(3276,8) до 65535(0,8), погрешность периода следования импульсов Т не более ± 0,001 мс при 0,1<Г<16 мс, ± 0,002 мс при 16<Т<32 мс, ± 0,2 мс при 32<Т<3200 мс.

Мультиметр   Agilent 34401.   Диапазон   измерений

(0 - 1000) Ом, погрешность ± (0,002 % R + 5 мОм).

Мегаомметр М4100/3. Диапазон измеряемых сопротивлений при постоянном напряжении 500 В (1 - 1000) МОм, класс точности 1.

Эталонный термометр сопротивления ЭТС-100/1. Диапазон (0,01 - 660,323) °C, 3-го разряда.

Номер пункта методики поверки

Наименование и тип основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования и (или) метрологические и основные технические характеристики средства поверки

Термостат жидкостный "Термотест-100". Диапазон воспроизводимых температур (минус 30 - плюс 100) °C, нестабильность ± 0,01 °C.

Термостат жидкостный "Термотест-300". Диапазон воспроизводимых температур (100 - 300) °C, нестабильность ± 0,01 °C.

Поршневая измерительная система грузопоршневого манометра типа МП-60. Диапазон (1 - 60) кгс/см2, класс точности 0,2.

Источник питания постоянного тока Б5.30/3. Выходное напряжение (0 - 30) В, нестабильность ± (0,000l-UyCT + 0,005) В. Выходной ток (0 - 3) А, нестабильность ± (0,0006-1уст + 0,004) А.

Психрометр аспирационный МВ-4-2М. Диапазон измерения температуры от минус 25 до плюс 50 °C, погрешность ±0,1 °C. Диапазон вычисления относительной влажности (10 - 100) %, погрешность ± 7 %.

Барометр    анероид    М67.    Диапазон    измерений

(610 - 790) мм рт. ст., погрешность ±1,5 мм рт. ст

Термометр стеклянный ртутный ТЛ-4. Диапазон измерений (0 - 50) °C, 3 разряда.

  • 2.2 Допускается использование других средств измерений, не указанных в таблице 2, но обеспечивающих определение (контроль) метрологических характеристик поверяемых теплосчетчиков с требуемой точностью.

3 Требования к квалификации поверителей
  • 3.1 К поверке теплосчетчика допускают лиц, изучивших руководства по эксплуатации на теплосчетчик и составные части (средства измерений) теплосчетчика, эксплуатационную документацию на средства поверки, и аттестованных в качестве поверителей средств измерений в соответствии с ПР 50.2.012.

4 Требования безопасности
  • 4.1 При работе с теплосчетчиками следует руководствоваться указаниями мер безопасности, приведенными в эксплуатационной документации теплосчетчика и составных частей теплосчетчика.

  • 4.2 При проведении поверки соблюдают "Правила технической эксплуатации электроустановок потребителей" и требования ГОСТ 12.2.091.

5 Условия поверки
  • 5.1 При проведении поверки теплосчетчика соблюдают условия, указанные в документах на методики поверок составных частей теплосчетчика.

6 Подготовка к поверке
  • 6.1 Поверку теплосчетчика проводят при наличии паспорта и руководства по эксплуатации, а также паспортов и руководств по эксплуатации на составные части (средства измерений) теплосчетчика.

  • 6.2 Перед проведением поверки выполняют следующие подготовительные работы:

  • - проверяют наличие действующих свидетельств (отметок) о поверке используемых средств измерений;

  • - проверяют соблюдение условий раздела 5;

  • - проверяют наличие поверочного оборудования и вспомогательных устройств, перечисленных в разделе 2;

  • - подготавливают к работе поверяемый теплосчетчик (составные части теплосчетчика), поверочное оборудование и средства измерений в соответствии с их эксплуатационной документацией.

  • 7 Проведение поверки

7.1 Внешний осмотр
  • 7.1.1 При внешнем осмотре устанавливают:

  • - соответствие заводского номера теплосчетчика номеру, указанному в паспорте;

  • - соответствие комплектности и маркировки требованиям эксплуатационной документации;

  • - отсутствие механических повреждений составных частей, влияющих на работу теплосчетчика.

  • 7.1.2 Теплосчетчик, забракованный при внешнем осмотре, к дальнейшему проведению поверки не допускают.

7.2 Опробование
  • 7.2.1 Опробование выполняют для каждого измерительного канала теплосчетчика. Для этого устанавливают каждый преобразователь расхода из состава теплосчетчика на испытательный участок установки поверочной. Подключают преобразователь расхода к соответствующему каналу измерений расхода (объема) тепловычислителя согласно руководствам по эксплуатации вычислителя и преобразователя расхода. Устанавливают значение расхода через проточную часть преобразователя расхода в пределах рабочего диапазона расходов.

  • 7.2.2 Подключают поочередно к каждому каналу измерений температуры тепловычислителя магазин сопротивлений. Устанавливают на магазине сопротивлений значение сопротивления 130 Ом. Варьируя значение сопротивления на магазине сопротивлений в пределах ± 20 Ом, следят за изменением значения имитируемой температуры по отсчетному устройству тепловычислителя.

  • 7.2.3 Подключают поочередно к каждому каналу измерений давления тепловычислителя многофункциональный калибратор MCI ООО в режиме генерации силы постоянного тока (при наличии каналов измерений давления). Изменяя значение выходного тока в диапазоне от 4 до 20 мА, следят за изменениями значений имитируемого давления по отсчетному устройству тепловычислителя.

  • 7.2.4 Результаты опробования считают положительными, если выполняются следующие условия:

  • - при изменении значения расхода через проточные части преобразователей расхода происходит соответствующее изменение показаний расхода на отсчетном устройстве тепловычислителя;

  • - при изменении значения сопротивления на магазине сопротивлений происходит изменение показаний имитируемой температуры на отсчетном устройстве тепловычислителя;

- при изменении значения выходного тока на многофункциональном калибраторе происходит изменение показаний имитируемого давления на отсчетном устройстве тепловычислителя (при наличии каналов измерений давления).

  • 7.2.5 Результаты опробования заносят в протокол поверки (Приложение А).

  • 7.3 Определение метрологических характеристик теплосчетчика

7.3.1 Поверка составных частей (средств измерений) теплосчетчика
  • 7.3.1.1 Поверку составных частей (средств измерений) теплосчетчика выполняют в объеме и последовательности согласно документам на методику поверки соответствующей составной части (таблица 3).

Таблица 3

Тип составной части (средства измерений) теплосчетчика (номер Госреестра)

Наименование документа на методику поверки

ТВ7 (46601-11)

РЭПР.407290.007 МП "Тепловычислители ТВ7. Методика поверки"

СПТ941(29824-14)

Раздел 11 "Методика поверки" руководства по эксплуатации РАЖГ.421412.031 РЭ "Тепловычислители СПТ941. Руководство по эксплуатации"

СПТ943 (28895-05)

РАЖГ.421412.019 ПМ2 "Тепловычислители СПТ943 (мод. 943.1, 943.2). Методика поверки"

ЭЛЬФ (61016-15)

МП 24-221-2015 "Вычислители ЭЛЬФ. Методика поверки"

ВЭПС-Р (61872-15)

4213-037-12560879 МП "ГСП. Преобразователи расхода вихревые электромагнитные ВЭПС-Р. Методика поверки"

ТС-Б (61801-15)

МП.ВТ 190-2008 "Термопреобразователи сопротивления ТС-Б. Методика поверки"

КТС-Б (43096-15)

Раздел 4 "Методика поверки" Руководства по эксплуатации СДФИ.405210.005 РЭ

КТСП-Н (38878-12)

МП ВТ 047-2002 "Комплекты термопреобразователей сопротивления КТСП-Н. Методика поверки"

СДВ (28313-11)

МП 16-221-2009 "ГСП. Преобразователи давления измерительные СДВ. Методика поверки"

ПД-Р (40260-11)

ЦТКА.406222.078 МП "Преобразователи избыточного давления ПД-Р. Методика поверки"

7.3.2 Определение абсолютной погрешности измерений температуры теплоносителя теплосчетчиком
  • 7.3.2.1 Абсолютную погрешность измерений температуры теплоносителя теплосчетчиком Д в °C вычисляют по формуле

д,=±(|д^|+|д7|), (1)

где AtTC - абсолютная погрешность преобразования сопротивления в температуру термопреобразователем сопротивления, °C (паспортные данные термопреобразователя сопротивления);

AtTB - абсолютная погрешность измерений сигналов, соответствующих температуре, тепловычислителем, °C (Дга = ± 0,1 °C - для тепловычислите-лей ТВ7, СПТ941, СПТ943; AtTB = ± 0,15 °C - для тепловычислителя ЭЛЬФ).

  • 7.3.2.2 Результат определения абсолютной погрешности измерений температуры теплоносителя теплосчетчиком считают положительными, если абсолютная погрешность измерений температуры t теплосчетчиком не превышает ± (0,3 + 0,002-Z) °C.

  • 7.3.2.3 Результат определения абсолютной погрешности измерений температуры теплоносителя теплосчетчиком заносят в протокол поверки (Приложение А).

  • 7.3.3 Определение абсолютной погрешности измерений разности температур теплоносителя в подающем и обратном трубопроводах теплосчетчиком

  • 7.3.3.1 Абсолютную погрешность измерений разности температур теплоносителя теплосчетчиком Ад в °C вычисляют по формуле

д, =±(|д£|+|^|)’ <2)

где АдС ~ абсолютная погрешность измерений разности температур комплектом термопреобразователей сопротивления, °C (паспортные данные комплекта термопреобразователя сопротивления);

- абсолютная погрешность измерений разности сопротивлений сигналов, соответствующих разности температур, тепловычислителем, °C (А&в = ± (0,03+0,0006 А/) °C - для тепловычислителя ТВ7; А&в = ± 0,03 °C -для тепловычислителей СПТ941, СПТ943; АдВ = ± 0,04 °C - для тепловычислителя ЭЛЬФ).

  • 7.3.3.2 Результат определения абсолютной погрешности измерений разности температур теплоносителя теплосчетчиком считают положительными, если абсолютная погрешность измерений разности температур At теплосчетчиком не превышает + (0,13 + 0,006-At) °C.

  • 7.3.3.3 Результат определения абсолютной погрешности измерений разности температур теплоносителя теплосчетчиком заносят в протокол поверки (Приложение А).

7.3.4 Определение приведенной погрешности измерений давления теплоносителя теплосчетчиком
  • 7.3.4.1 Приведенную погрешность измерений давления теплоносителя теплосчетчиком у в % вычисляют для теплосчетчика с каналами измерений давления по формуле

/=/вд+/га, (3)

где - приведенная погрешность преобразования значения давления в электрический сигнал преобразователем давления, % (паспортные данные преобразователя давления);

уГв - приведенная погрешность преобразования давления тепловычисли-телем, %    = ± 0,1 % - для тепловычислителей ТВ7, СПТ941, СПТ943,

ЭЛЬФ).

  • 7.3.4.2 Результат определения приведенной погрешности измерений давления теплоносителя теплосчетчиком считают положительными, если приведенная погрешность измерений давления теплосчетчиком не превышает ± 1,0 %.

  • 7.3.5 Результаты определения Метрологических характеристик теплосчетчика считают положительными с относительной погрешностью измерений тепловой энергии (количества теплоты):

  • - для закрытых систем теплоснабжения:

± (2 + 4АГ//А? + 0,01-G//G) % _ для класса 1 (по ГОСТ Р 51649-2014, ГОСТ РЕН 1434-1-2011);

± (3 + 4At//At + 0,02-G/G) % - для класса 2 (по ГОСТ Р 51649-2014, ГОСТ РЕН 1434-1-2011);

  • - для открытых систем теплоснабжения:

± [3,5+10/A/+0,005-GB/G7]/[l-(G2-t2)/(G7-77)] % (по МИ 2553-99), если результат поверки составных частей теплосчетчика положительный.

Где Atff = 3 - наименьшее значение разности температур в подающем и обратном трубопроводах, °C;

At - значение разности температур в подающем и обратном трубопроводах, °C;

tl и t2 - значения температур в подающем и обратном трубопроводах,°C;

Gl, G2 - значения объемного расхода теплоносителя в подающем и обратном трубопроводах, м3/ч;

G и GB - значения расхода теплоносителя и его наибольшее значение в подающем трубопроводе, м3/ч.

8 Оформление результатов поверки
  • 8.1 При положительных результатах поверки поверитель в протоколе поверки (Приложение А) ставит свою подпись с указанием даты поверки и выписывает "Свидетельство о поверке" в соответствии с приказом Минпромторга России от 02 июля 2015 г. № 1815 "Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке".

  • 8.2 При отрицательных результатах поверки выписывается "Извещение о непригодности к применению" в соответствии с приказом Минпромторга России от 02 июля 2015 г. № 1815 "Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке".

    Начальник сектора отдела 208 ФГУП "ВНИИМС"

    Б.А. Иполитов

    Руководитель МС ЗАО "Промсервис"

    А.Г. Яковенко

    Приложение А

    (рекомендуемое)

Форма протокола поверки

Протокол поверки №__

теплосчетчика

ПРАМЕР-ТЕПЛО-ВР_____, зав. №_______ТУ 4218-038-12560879-2015

модификация

в составе:

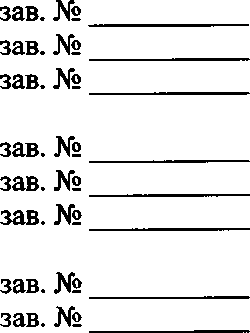

тепловычислитель:_________________зав. №_____

преобразователи расхода:

________________зав. №____________, ____________ ________________зав. №____________, ____________ ________________зав. №____________, ____________ термопреобразователи сопротивления (комплекты): ________________зав. №____________, ____________ ________________зав. №____________, ____________ ________________зав. №____________, ____________ преобразователи (датчики) давления:

________________зав. №____________, ____________ ________________зав. №____________, ____________ _______________зав. №____________.

Средства поверки: ______________________________________________________.

Условия поверки: t=____°C; Ратм =_____кПа; Отн. влажность q> =___%.

Операции поверки:

  • 1 Результаты внешнего осмотра:_____________________________________

  • 2 Результаты опробования:_____________________________________________

  • 3 Определение метрологических характеристик теплосчетчика:

3.1 Поверка составных частей (средств измерений) теплосчетчика Т аб л ица А. 1

Тип составной части теплосчетчика, зав. номер

Заключение о пригодности (годен/не годен)

Номер свидетельства о поверке (дата поверки), срок действия поверки

Т епловычисл ител ь:

Пре

1

образователи расхода:

2

3

4

5

6

Продолжение таблицы А. 1

Тип составной части теплосчетчика, зав. номер

Заключение о пригодности (годен/не годен)

Номер свидетельства о поверке (дата поверки), срок действия поверки

Тер

1

мопреобразователи сощ

ютивления (комплекты):

2

3

4

5

6

Пре

1

образователи давления:

2

3

4

5

  • 3.2 Определение абсолютной погрешности измерений температуры теплоносителя теплосчетчиком

Таблица А.2

Номер канала измерения температуры теплосчетчиком

Результаты поверки

Предъявляемые требования

Заключение о соответствии (соответству-ет/не соответствует)

Абсолютная погрешность измерения температуры t, °C:

Пределы абсолютной погреш-ности измерений температуры теплосчетчиком Д, °C

тепловы-числите-лем Д7®

термопреобразователем сопротивления Дгс

теплосчетчиком At

1

± (0,3+0,0024)

2

3

4

5

6

д}ъ = ± 0,1 °C - для тепловычислителей ТВ7, СПТ941, СПТ943; Д7® = ± 0,15 °C - для тепловычислителя ЭЛЬФ.

  • 3.3 Определение абсолютной погрешности измерений разности температур теплоносителя в подающем и обратном трубопроводах теплосчетчиком Таблица А.З

    Номер кана-ла измерения разности температур теплосчетчиком

    Результаты поверки

    Предъявляемые требования

    Заключение о соответствии (соответству-ет/не соответствует)

    Абсолютная погрешность измерения разности температур At, °C:

    Пределы абсолютной погреш-ности измерений разности температур теплосчетчиком Aj/,

    тепловы-числите-

    TR

    лем Ал

    комплектом термопреобразователей сопротивления aJc

    теплосчетчиком Д/и

    1

    ± (0,13+0,006-At)

    2

    3

А/// ~ 3 °C - наименьшее значение разности температур в подающем и обратном трубопро

водах;

AjB = ± (0,03+0,0006 At) °C - для тепловычислителя ТВ7;

= ± 0,03 °C - для тепловычислителей СПТ941, СПТ943; АдР = ± 0,04 °C - для тепловычислителя ЭЛЬФ.

  • 3.4 Определение приведенной погрешности измерений давления теплоносителя теплосчетчиком (при наличии каналов измерения давления) Таблица А.4

    Номер канала измерения давления теплосчетчиком

    Результаты поверки

    Предъявляемые требования

    Заключение о соответствии (соответству-ет/не соответствует)

    Приведенная погрешность измерений давления, %:

    Пределы приве-денной погрешности измерений давления у, %

    тепловы-числите-лем

    преобразователем (датчиком) давления

    теплосчетчиком у

    1

    ±1,0

    2

    3

    4

    5

= ± 0,1 % - для тепловычислителей ТВ7, СПТ941, СПТ943, ЭЛЬФ.

Заключение:_____________________(годен/не годен) с относительной

погрешностью измерений тепловой энергии (количества теплоты):

- для закрытых систем теплоснабжения:

± (2 + 4A(j/Ar + 0,01-GyG) % - для класса 1 (по ГОСТ Р 51649-2014, ГОСТ РЕН 1434-1-2011);

± (3 + 4Д?;/Д? + 0,02-Gb/G) % - для класса 2 (по ГОСТ Р 51649-2014, ГОСТ РЕН 1434-1-2011);

- для открытых систем теплоснабжения:

± [3,5+10/At+0,005-GyG/]/[l-(G2^2)/(G/-//)] % (по МИ 2553-99), если результат поверки составных частей теплосчетчика положительный.

Где &tH = 3 - наименьшее значение разности температур в подающем и обратном трубопроводах, °C;

Д? - значение разности температур в подающем и обратном трубопроводах, °C;

tl и t2 - значения температур в подающем и обратном трубопроводах,°C;

Gl, G2 - значения объемного расхода теплоносителя в подающем и обратном трубопроводах, м3/ч;

Gh Gb~ значения расхода теплоносителя и его наибольшее значение в подающем трубопроводе, м3/ч.

Заключение:___________________

Поверитель:___________________

Дата поверки "____"__________20___г.

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
