СОГЛАСОВАНО

В.Н. Яншин

Руководителе    СИ ФГУ1р ВНИ И МС"

!г

СЧЕТЧИКИ ХОЛОДНОЙ И ГОРЯЧЕЙ ВОДЫ ВСХ, ВСХд, ВСГ, ВСГд, ВСТ.

Методика поверки

2009

Настоящие методические указания распространяется на счетчики холодной и горячей воды типа ВСХ, ВСХд, ВСГ, ВСТ, соответствующие техническим требованиям технической документации APATOR POWOGAZ S.A. и устанавливает методы и средства их поверок.

1 Операции и средства поверки
  • 1.1 При проведении поверки должны выполняться следующие операции, указанные таблице 1.

Таблица 1.

№ п.п.

Наименование операции

Номер пункта НД по поверке

Эталонные средства и вспомогательное оборудование

1.

Внешний осмотр

4.1.

Производится визуально

2.

Проверка герметичности

4.2.

Гидравлическая опрессовочная установка на давление до 2,4 МПа (24 кгс/см2).

3.

Определение метрологических характеристик:

-определение относительной погрешности измерения

4.3.

Поверочная установка по

ГОСТ 8.156-83;

Термометр с ценой деления

1°С; ГОСТ 28498-90

Аспирационный психрометр -барометр по ГОСТ 6853-74.

4.

Проверка        соответствия

отсчетного        устройства

счетчика и числа импульсов дистанционного   выходного

сигнала

4.4.

Ампервольтомметр 4437

ГОСТ 8711-93

Все эталонные средства поверки должны быть поверены государственной метрологической службой и иметь действующие свидетельства о поверке или оттиски поверительных клейм. Допускается применять другие СИ, обеспечивающие необходимую точность и пределы измерения.

2 Условия поверки

При проведении поверки должны соблюдаться следующие условия:

  • 2.1 Температура воды от 5 до 40 °С.

  • 2.2 Температура окружающего воздуха от 5 до 50 °С.

  • 2.3 Относительная влажность от 30 до 80 %.

  • 2.4 Атмосферное давление от 84 до 106,7 кПа.

  • 2.5 Отсутствие вибрации тряски и ударов, влияющих на работу счетчиков.

  • 2.6 Изменение температуры воды в течение поверки не должно превышать 5 °С. Температуру воды измеряют в начале и в конце поверки непосредственно в эталонной мере вместимости.

  • 2.7 Счетчики должны быть установлены на поверочной установке по одному или последовательно по несколько штук. Число счётчиков в группе должно обеспечить возможность их поверки при наибольшем расходе. Счётчики должны иметь одинаковый диаметр условного прохода. Счётчики следует присоединять к трубопроводу поверочной установки через переходные или промежуточные патрубки, длина которых должна быть не менее 5 Ду перед первым и 1 Ду после каждого последующего счетчика, где Ду - диаметр условного прохода счётчика.

Стрелка на корпусе счётчика должна совпадать с направлением потока воды.

  • 2.8 Требования безопасности.

При поверке счетчиков соблюдают следующие требования:

- в соответствии с эксплуатационной документацией на установку;

- в соответствии с эксплуатационной документацией на счетчики.

3 Подготовка к поверке
  • 3.1 Перед проведением поверки должны быть выполнены следующие подготовительные работы:

  • -  подготавливают к работе поверочную установку и средства измерения согласно инструкции по монтажу и эксплуатации;

  • - устанавливают счётчик или группу счётчиков на испытательном стенде поверочной установки;

  • - проверяют герметичность соединений счётчиков с трубопроводами и между собой. Проверку производят давлением воды в системе при открытом запорном устройстве перед счётчиком и закрытом после него;

  • - пропускают воду через счётчики при максимальном поверочном расходе с целью удаления воздуха из системы.

4 Проведение поверки
  • 4.1 Внешний осмотр.

При внешнем осмотре счетчиков, выпускаемых из производства или после ремонта должно быть установлено:

  • - соответствие комплектности требованиям эксплуатационной документации на счётчик;

  • -  состояние лакокрасочного покрытия;

  • -  отсутствие механических повреждений, влияющих на его работоспособность;

  • -  отсутствие дефектов, препятствующих чтению надписей, маркировки и отсчету по шкале.

  • 4.2 Проверка герметичности.

    • 4.2.1 Герметичность счетчиков проверяют созданием гидравлическим прессом в рабочей полости давления 2,4 МПа (24 кгс/см2) .

Результаты поверки считают удовлетворительными, если после выдержки под прессом в течение 15 мин. в местах соединений и корпусе не наблюдается отпотевания, каплепадений или течи воды. Падение давления воды не допускается.

  • 4.3 Определение метрологических характеристик.

    • 4.3.1 Определение относительной погрешности счётчиков.

      • 4.3.1.1 Относительную погрешность счётчиков определяют на трёх поверочных расходах (минимальном, переходном и номинальном). На каждом расходе необходимо выполнить одно измерение. Значения поверочных расходов для счётчиков приведены в таблице 2 и 4.3.1.2 Значения минимальных объёмов воды за пропуск на каждом поверочном расходе приведены в таблице 4.

  • 4.3.1.3 Относительную погрешность счетчиков определяют по результатам измерения одного и того же объема воды, пропущенного через счетчик и эталонную меру поверочной установки.

Относительную погрешность счётчика в процентах для каждого поверочного расхода определяют по формуле:

  • 5 = (V - Vsrn)/ VэT * 100, %    (1)

где:

Vc - объем воды, измеренный поверяемым счетчиком.

V3T - объем воды, измеренный эталонным средством.

Определение относительной погрешности крыльчатых счетчиков Dy 15; 20; 25 мм может осуществляться на водомерной установке с оптоэлектронным узлом съема сигналов.

Объем воды, измеренный счетчиком, определяют за каждый пропуск воды по числу импульсов, считанных узлом съема сигналов и зарегистрированных счетчиком импульсов, по формуле:

Vc=K*N            (2)

где N- число импульсов;

K- передаточный коэффициент счетчика.

Относительную погрешность счетчика определяют по формуле (1).

Таблица 2. Значения поверочных расходов для счётчиков типа ВСХ, ВСХд

Диаметр условного прохода, мм

Поверочный расход, м3

1 (минимальный)

2 (переходный)

3 (номинальный)

Qmin

предельное отклонение

Qt

предельное отклонение

Qnom

Предельное отклонение

15

0,012

+ 0,0012

0,048

+ 0,0048

0,6

± 0,06

15

0,02

+ 0,002

0,08

+ 0,008

1

± 0,1

15

0,03

+ 0,003

0,12

+ 0,012

1,5

± 0,15

20

0,05

+ 0,005

0,2

+ 0,02

2,5

± 0,25

25

0,07

+ 0,007

0,28

+ 0,028

3,5

± 0,35

32

0,12

+ 0,012

0,48

+ 0,048

6,0

± 0,6

40

0,2

+ 0,02

0,8

+ 0,08

10

± 1,0

Таблица 3. Значения поверочных расходов для счётчиков типа ВСГ, ВСГд, ВСТ

Диаметр условного прохода, мм

Поверочный расход, м3

1 (минимальный)

2 (переходный)

3 (номинальный)

Qmin

предельное отклонение

Qt

предельное отклонение

Qnom

Предельное отклонение

15

0,012

+ 0,0012

0,048

+ 0,0048

0,6

± 0,06

15

0,02

+ 0,002

0,08

+ 0,008

1

± 0,1

15

0,03

+ 0,003

0,12

+ 0,012

1,5

± 0,15

20

0,05

+ 0,005

0,2

+ 0,02

2,5

± 0,25

25

0,14

+ 0,014

0,35

+ 0,0,35

3,5

± 0,35

32

0,24

+ 0,024

0,6

+ 0,06

6,0

± 0,6

40

0,3

+ 0,03

1,00

+ 0,1

10

± 1,0

Таблица 4. Значения минимальных объёмов воды за пропуск

Диаметр условного прохода, мм.

Минимальный объем воды, пропущенный за время поверки, м3

Минимальный объем воды за пропуск при расходе, м3

1

2

3

15

0,0275

0,0025

0,005

0,02

15

0,0275

0,0025

0,005

0,02

15

0,0275

0,0025

0,005

0,02

20,25

0,065

0,005

0,01

0,05

32

0,13

0,01

0,02

0,1

40

0,275

0,025

0,05

0,2

  • 4.3.1.4 Относительная погрешность счётчика должна находиться в пределах ± 5 % на первом поверочном расходе (минимальном) и ± 2 % на втором и третьем поверочных расходах (переходном и номинальном).

4.4. Проверка соответствия отсчётного устройства счётчика и числа импульсов дистанционного выходного сигнала.

4.4.1. Проверка проводится с помощью комбинированного прибора (ампервольтомметр) подключаемого к выходным контактным зажимам узла съёма информации в режиме измерения сопротивления, согласно приложению А. Проверка может осуществляться непосредственно на установке, для определения относительной погрешности при любом расходе от Qmin до Qnom . По отклонению стрелки ампервольтомметра определяется работоспособность магнитоуправляемого контакта на замыкание.

Счётчик считается выдержавшим испытание, если за один полный оборот стрелки с магнитом происходит одно замыкание магнитоуправляемого контакта.

5 Оформление результатов поверки.
  • 5.1 При положительных результатах госповерки пломбы с оттиском поверительного клейма навешиваются в местах, препятствующих доступу к механизму указателя суммарного объема и регулирующему устройству счетчика. Результаты поверки заносятся в паспорт и удостоверяют подписью госповерителя и оттиском поверительного клейма.

  • 5.2 Результаты поверки заносятся в протоколы по форме ГОСТ 8.156-83.

  • 5.3 Счетчики не прошедшие поверку к выпуску и применению не допускаются. Пломбы с оттиском клейма снимаются, запись в паспорте гасят.

Приложение А.

(справочное)

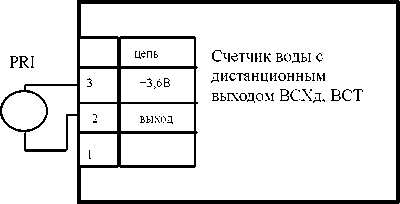

Схема проверки импульсов дистанционного выходного сигнала счётчика воды ВСТ, ВСХд.

PRI - ампервольтомметр тип 4437
