ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ ИНСТРУКЦИЯ.

Преобразователи давления «КЭР»

Методика поверки

4212-044-60329203 МП

л .Р(ЬЧ2)16- 4 в

2016 г.

СОДЕРЖАНИЕ

стр.

ВВЕДЕНИЕ

Приложение 1. Схема включения преобразователя при измерении

выходного сигнала миллиамперметром

Приложение 2. Схема подключения к поверяемому преобразователю

давления эталонного задатчика давления

Приложение 3. Схема подключения к поверяемому преобразователью

перепада давления эталонного задатчика давления

ВВЕДЕНИЕ

Настоящая методика распространяется на преобразователи давления КЭР (далее преобразователи), для непрерывного измерения давления (перепада, избыточного, абсолютного) нейтральных и агрессивных сред и дальнейшего преобразования в унифицированный токовый выходной сигнал дистанционной передачи, либо цифровой сигнал на базе НART-протокола и устанавливает методику поверки перед вводом в эксплуатацию и в процессе эксплуатации.

Интервал между поверками - 5 лет.

1 ОПЕРАЦИИ ПОВЕРКИ
  • 1.1. При проведении поверки должны быть выполнены следующие операции:

  • - внешний осмотр (п. 6.1);

  • - опробование (п. 6.2);

  • - определение метрологических характеристик (п. 6.3).

  • 1.2. В случае несоответствия преобразователя критерию годности любой из операций п. 1.1. он не допускается к эксплуатации и дальнейшей поверке по другим пунктам операций не подлежит.

  • 1.3. Методика проведения поверки, обработки результатов представлены в разделах 6 и 7 настоящей инструкции соответственно.

2 СРЕДСТВА ПОВЕРКИ
  • 2.1. При проведении поверки должны быть применены средства измерений, приведенные в табл.1

Таблица 1

Наименование средства поверки

Основные метрологические и технические характеристики

Многофункциональный калибратор МС 5-R

Диапазон задания давления 100 ... 2000 кПа Погрешность 0,015 % показания + 0,01 % ВПП;

Манометр абсолютного давления МПА-15

Пределы допускаемой основной абсолютной погрешности: 66,65 Па в диапазоне 0... 20 кПа;

613,3 Па в диапазоне 20 ... 133 кПа; пределы допускаемой основной погрешности 60,01 % от действительного значения измеряемого давления в диапазоне 133 ... 400 кПа.

Микроманометр МКМ-4

Класс точности 0,01. Диапазон измерений 0,1 ... 4,0 кПа.

Микроманометр МКВ-250

Пределы измерений 0 ... 2.,5 кПа; класс точности 0,01 и 0,02

Манометр грузопоршневой МП-60 I разряда; ГОСТ 8291-83

Пределы допускаемой основной погрешности: ±0,02 %, ±0,05 % от измеряемого давления в диапазоне измерений от 0,1 до 6 МПа.

Манометр грузопоршневой МП-600 I разряда; ГОСТ 8291-83

Пределы допускаемой основной погрешности: ±0,02 %, ±0,05 % от измеряемого давления в диапазоне измерений от 0,1 до 60 МПа.

Манометр для точных измерений МТИ

Пределы измерений от 0,25 до 160 МПа. Класс точности 0,6

Миллиамперметр постоянного тока по ГОСТ 8711-78

Классы точности 0,1 и 0,2. Верхний предел измерений 30 мА.

Термометр лабораторный ртутный по ГОСТ 27544

Диапазон измерения 0 4- 50°С; цена деления шкалы 0,1 °C.

Психрометр универсальный ПБУ-1М по ГОСТ 6353;

Барометр М67

пределы измерений 610-900 мм рт. ст. погрешность ±0,8 мм рт. ст.

  • 2.2. Допускается применение других средств поверки, удовлетворяющих требованиям по метрологическим характеристикам. Все средства измерений должны быть поверены в установленном порядке и иметь действующие свидетельства о поверке или оттиски по-верительных клейм.

3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 3.1. При проведении поверки должны быть соблюдены следующие требования безопасности:

    • 3.1.1. К проведению поверки допускаются лица, изучившие настоящую инструкцию по поверке, руководство по эксплуатации и прошедшие инструктаж по технике безопасности.

    • 3.1.2. Проверить исправность разъемных соединений и кабелей связи и питания.

    • 3.1.3. Во время подготовки и проведения поверки необходимо соблюдать «Правила технической эксплуатации электроустановок потребителей и правила техники безопасности при эксплуатации электроустановок».

4 УСЛОВИЯ ПОВЕРКИ
  • 4.1. При проведении поверки должны быть соблюдены следующие условия:

    • 4.1.1. Окружающая среда - воздух с параметрами:

  • - температура окружающего воздуха, °C................................................................. 23 ± 2

  • - относительная влажность окружающего воздуха, % ...........................................30-80

  • - атмосферное давление, кПа.............................................................................. 84 - 106.7

  • - напряжение питающей сети переменного тока, В...............................................187- 242

  • - частота питающей сети, Гц.................................................................................... 50 ±1

- колебания давления окружающего воздуха, влияющие на результаты сравнения выходного сигнала поверяемого преобразователя и соединенного с ним эталонного СИ, должны отсутствовать; в случаях, когда это позволяет конструкция поверяемого преобразователя и эталонного СИ (для преобразователей перепада давлений), влияние этих колебаний может быть существенно уменьшено, для чего камеры поверяемого преобразователя и эталонного СИ, соединяющиеся с атмосферой, следует соединить между собой. Импульсную линию, через которую подают измеряемое давление, допускается соединять с дополнительными емкостями, вместимость каждой из которых должна быть в пределах от 1 до 50 л. Влияние колебаний давления окружающего воздуха может быть также снижено при использовании эталонных задатчиков с опорным давлением;

  • - вибрация, тряска, удары, наклоны и магнитные поля, влияющие на работу преобразователя, должны отсутствовать;

  • - напряжение питания постоянного тока UnHT 36 В ± 1%, пульсация напряжения не должна превышать ± 0,5% значения напряжения питания

  • - при проверке преобразователей перепада давления величину измеряемого параметра устанавливают при сообщении минусовой камеры с атмосферой и подаче соответствующего избыточного давления в плюсовую камеру перепада преобразователя давлений. При использовании в качестве эталонных СИ задатчиков с опорным давлением следует подавать в минусовую камеру опорное давление.

  • 4.1.2. Перед проведением поверки должны быть выполнены следующие подготовительные работы.

Преобразователи должны быть выдержаны при температуре, указанной в п. 4.1.1, не менее 3 часов, если время выдержки не указано в руководстве по эксплуатации;

Выдержка преобразователей перед началом испытаний после включения питания должна быть не менее 0,5 ч.

Преобразователи должны быть установлены в рабочее положение с соблюдением указаний руководства по эксплуатации;

Система, состоящая из соединительных линий, образцовых СИ и вспомогательных средств для задания и передачи измеряемого параметра должна быть проверена на герметичность.

  • 4.1.3. Проверка герметичности системы для поверки преобразователей давления, перепада давлений проводится при значениях давления, равных верхнему пределу измерений поверяемого преобразователя.

  • 4.1.4. При проверке герметичности системы, предназначенной для поверки преобразователей, на место поверяемого преобразователя устанавливают преобразователь, герметичность которого проверена.

Создают давление, соответствующее верхнему пределу измерений поверяемого преобразователя, и отключают источник давления. Если в качестве образцового СИ применяют грузопоршневой манометр, его колонку и пресс также отключают.

Систему считают герметичной, если после трехминутной выдержки под давлением, равным верхнему пределу измерений, в течение последующих 2-х минут в ней не наблюдается падение давления.

Поверка преобразователей может осуществляться в условиях его эксплуатации, если они допустимы для достоверного функционирования средств поверки и вспомогательного оборудования.

  • 4.1.5. При выборе эталонных средств измерений для определения погрешности преобразователя должны быть соблюдены следующие условия:

    \ 1 max 1 max

    • \00<аР •у

где Др - предел допускаемой абсолютной погрешности эталонного прибора, контролирующего входной параметр при давлении или разности давления, равном верхнему пределу измерений поверяемого преобразователя, кПа, МПа;

Ртах - верхний предел измерений (или диапазон измерений) поверяемого преобразователя, кПа, МПа;

Д, - предел допускаемой абсолютной погрешности эталонного прибора, контролирующего выходной сигнал, при верхнем предельном значении выходного сигнала поверяемого преобразователя, мА;

Imax, Io - соответственно верхнее и нижнее предельные значения выходного сигнала, мА;

ар - отношение предела допускаемого значения погрешности эталонных СИ, применяемых при поверке, к пределу допускаемого значения основной погрешности поверяемого преобразователя;

у - предел допускаемой основной приведенной погрешности поверяемого преобразователя в % от нормирующего значения.

5 ПОДГОТОВКА К ПОВЕРКЕ
  • 5.1. Перед проведением поверки должны быть выполнены следующие работы:

  • - проверка выполнения условий п.2., п.З., п.4.1, настоящей инструкции;

  • - подготовка средств поверки и поверяемого преобразователя к работе согласно указаниям их эксплуатационной документации;

  • - величину нагрузочного сопротивления в зависимости от напряжения питания поверяемого преобразователя выбирать в соответствии с табл. 4 и приложения Б руководства по эксплуатации 4212-044-60329203 РЭ.

6. ПРОВЕДЕНИЕ ПОВЕРКИ
  • 6.1. Внешний осмотр.

При внешнем осмотре должно быть установлено соответствие преобразователей следующим требованиям:

  • - преобразователь должен иметь паспорт с указанием предела измерения, предельных значений выходного сигнала, требуемого предела допускаемой основной приведенной погрешности и номера, присвоенного предприятием-изготовителем;

  • - на преобразователе должна быть табличка с маркировкой, соответствующей технической документации предприятия-изготовителя;

  • - должна быть обеспечена возможность снятия крышки, закрывающей устройство регулировки нуля, клеммы контроля и колодку внешних соединений;

  • - резьбы на присоединительных элементах не должны иметь сорванных ниток;

  • - при проведении внешнего осмотра должно быть установлено отсутствие механических повреждений и дефектов, ухудшающих внешний вид преобразователя и препятствующих его дальнейшему применению.

  • 6.2. Опробование.

  • 6.2.1. При опробовании проверяют работоспособность, функционирование корректора нуля, герметичность преобразователя в соответствии с технической документацией на поверяемый преобразователь.

  • 6.2.2. Работоспособность преобразователя проверяют, изменяя измеряемое давление от нижнего предельного значения до верхнего. При этом должно наблюдаться изменение выходного сигнала.

  • 6.2.3. Функционирование корректора нуля проверяют, задав одно (любое) значение измеряемого давления. Манипулируя кнопками корректора нуля, наблюдают за изменением выходного сигнала.

  • 6.2.4. Проверку герметичности проводят по методике проверки герметичности системы (п.п. 4.1.3, 4.1.4).

  • 6.2.5. В случае обнаружения негерметичности системы с поверяемым преобразователем следует проверить отдельно систему и преобразователь.

  • 6.2.6. Проверку герметичности преобразователя перепада давления при поверке не производят.

  • 6 3. Определение метрологических характеристик.

  • 6.3.1. Определение допускаемого значения приведенной основной погрешности при измерении давления, перепада давления и избыточного давлений определяют следующим способом:

- по эталонному СИ на входе преобразователя устанавливают измеряемый параметр, равный номинальному, а по другому эталонному СИ измеряют значение выходного сигнала.

  • 6.3.2. Схема включения преобразователя для измерения выходного сигнала приведены в приложении 1. Схемы включения средств измерений задаваемых давлений и перепада давлений приведены в приложениях 2, 3.

Номера клеммных соединителей, резьбовых или зажимных контактов поверяемого преобразователя для подключения к нему средств поверки указаны в руководстве по эксплуатации на преобразователь.

При использовании автоматизированных задатчиков давления их включение производят в соответствии с эксплуатационной документацией на эти задатчики.

  • 6.3.3. Устанавливают следующие параметры поверки:

m - число поверяемых точек в диапазоне изменений, m > 5;

п - число наблюдений при экспериментальном определении значений погрешности в каждой из проверяемых точек при прямом и обратном ходах, n = 1;

  • 6.3.4. Расчетное значение выходного сигнала поверяемого преобразовательа в мА для заданного номинального значения измеряемого параметра в кПа или МПа определяют по формулам:

Р

Ip        ( Imax 1о) 1о                           (2) 5

Ртах

где: Ртах - верхний предел измерений для преобразователей измерения давления, перепада давлений, кПа, МПа;

Р - заданное номинальное значение измеряемого параметра, кПа, МПа;

Imax, Io - максимальное и минимальное значения выходного сигнала, мА.

Примечание:

  • 1. При определении погрешности преобразователя показания его цифрового индикатора не учитываются;

  • 2. Поверка преобразователей с несколькими выходными сигналами, соответствующими одной и той же входной измеряемой величине, производится по одному из этих сигналов.

  • 6.3.5. Перед определением основной погрешности должны быть соблюдены требования п.5.1, в случае необходимости, откорректировать значение выходного сигнала, соответствующее нижнему предельному значению измеряемого параметра. Корректировка проводится после подачи и сброса измеряемого параметра, равного:

  • - для преобразователей абсолютного давления после выдержки их под давлением в пределах от 0 до 10 % верхнего предела измерений;

  • - для остальных преобразователей - 80 - 100 % верхнего предела измерений.

  • 6.3.6. Для определения погрешностей преобразователя производится 1 измерение действительного значения измеряемой величины в пяти точках диапазона измерения, в том числе при значениях измеряемой величины, соответствующих нижнему и верхнему предельным значениям выходного сигнала. Интервал между значениями измеряемой величины не должен превышать 30 % диапазона измерений. Погрешность измерения определяется для каждой из пяти точек диапазона измеряемой величины. Результаты измерений заносятся в табл.1, 2, 3.

Давление увеличивать с минимально допустимой задатчиком давления дискретностью, измерения производить после выдержки заданного давления в течение не менее 5 минут.

Таблица 1

Избыточное давление КЭР-И

Номинальное значение измеряемой величины, кПа

Контрольные точки измеряемой величины, кПа

Результат измерения выходного сигнала, мА

Усредненное значение выходного сигнала, мА

Приведенная погрешность измерения, %

1

2

3

4

5

0 - 6894 (0-59984)

0

0,25 Ртах

0,5 Ртах

0,75 Ртах

6894

Примечание: Контрольные точки измеряемой величины (ст. 2 табл. 1, 2, 3) задаются в соответствии с требованиями п. 6.3.6 в зависимости от настроенного диапазона измерений преобразователя.

Таблица 2 Абсолютное давление

КЭР-А

Номинальное значение измеряемой величины, кПа

Контрольные точки измеряемой величины, кПа

Результат измерения выходного сигнала, мА

Усредненное значение выходного сигнала, мА

Приведенная погрешность измерения, %

1

2

3

4

5

0 - 6894 (0-59984)

0

0,25 Ртах

0,5 Ртах

0,75 Ртах

6894

Таблица 3

Номинальное значение измеряемой величины, кПа

Контрольные точки измеряемой величины, кПа

Результат измерения выходного сигнала, мА

Усредненное значение выходного сигнала, мА

Приведенная погрешность измерения, %

1

2

3

4

5

0 - 6894

0

0,25 Ртах

0,5 Ртах

0,75 Ртах

6894

  • 6.3.7. Определение основной погрешности преобразователя абсолютного давления с верхними пределами измерений 0,25 МПа (допускается 0,1 МПа) и выше проводят с использованием эталонных СИ разрежения и избыточного давления.

В этом случае поверку преобразователя выполняют при подаче избыточного давления и разрежения, расчетные значения которых определяют с учетом действительного значения атмосферного давления в помещении, где проводят поверку.

Расчетные значения выходного сигнала определяют по формулам:

Рб + Р(±)

Ip = Io + Gm - Io)                           (3),

Pm(a)

где: Ip, Io, Im - расчетное, нижнее и верхнее предельные значения выходного сигнала; Рб - атмосферное давление в помещении, где проводят поверку, МПа; Рт(а) - верхний предел измерений преобразователя абсолютного давления, МПа; Р(+) - избыточное давление, подаваемое на преобразователь, МПа;

Р(.) - разрежение, создаваемое в преобразователе; значение разрежения в МПа подставляют в формулу (3) со знаком минус.

Расчетные значения избыточного давления и разрежения вычисляют по формулам:

Р(+) = Ра-Рб           (4),

Р(-) = Рб-Ра           (5),

где: Ра - номинальное значение абсолютного давления, МПа.

Вблизи нуля абсолютного давления преобразователь поверяют, создавая на его входе разрежение

Рт(.) = (0,90 ... 0,95) Рб (6),

при котором расчетное значение выходного сигнала определяют по формуле:

Рб + Р(-)

Ip = Io + (Im - Io)                         (7).

Pm(a)

Расчетные значения выходного сигнала при атмосферном давлении на входе преобра-зовательа определяют по формуле:

Рб

Ip = Io + (Im- Io) ------------ (8).

Pm(a)

Максимальное значение избыточного давления Р(т+), при котором расчетное значение выходного сигнала Ip = Im, определяют по формуле:

Р(т+) = Рт(а) - Рб                        (9).

Перед поверкой корректором «нуля» преобразователя устанавливают выходной сигнал на расчетное значение, соответствующее разрежению Р<.) в указанных пределах (6). Расчетное значение выходного сигнала определяют по формуле (8). Допускается устанавливать выходной сигнал на расчетное значение, определяемое по формуле (9) при атмосферном давлении.

6.4. Определение вариации.

  • 6.4.1 Вариацию выходного сигнала определяют при каждом поверяемом значении измеряемой величины, кроме значений, соответствующих нижнему и верхнему пределам измерений, по данным полученным экспериментально при определении основной погрешности (п. 6.3).

  • 6.4.2 Вариацию выходного сигнала уг в % нормирующего значения вычисляют по формуле:

11-1*1

=---------хЮО               (10),

Im " Io

где: I, I* значения выходного сигнала постоянного тока, полученные экспериментально при одном и том же номинальном значении входной измеряемой величины при прямом и обратном ходе соответственно, мА.

7 ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ
  • 7.1. Погрешность преобразователя давления и перепада давления вычисляется по формуле:

1и " 1р

Yiij= --------*ioo%         (И),

Imax " Imin

где: 1и, 1р,  - измеренное и расчетное значения выходного сигнала преобразователя;

Imax, Imin - наибольшее и наименьшее значения выходного сигнала преобразователя;

i, j - индексы точки и номера измерения.

Преобразователь допускается к применению, если наибольшее значение погрешности в каждой точке не превышают ±0,1 % и ± 0,2 % для соответствующих модификаций.

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

При положительных результатах первичной поверки преобразователь давления «КЭР» признают пригодным к эксплуатации, в паспорте делают соответствующую запись, удостоверенную подписью поверителя и нанесением знака поверки.

При положительных результатах периодической поверки оформляют протокол (п.6.3.6) и свидетельство о поверке согласно Приложению 1 Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке, утверждённый приказом Минпромторга № 1815 от 02.07.2015 г.

При отрицательных результатах поверки оформляют извещение о непригодности согласно Приложению 2 Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке, утверждённый приказом Минпромторга №1815 от 02.07.2015 г., а ранее выданное свидетельство аннулируют.

Перепад давлений

КЭР-П

Приложение 1

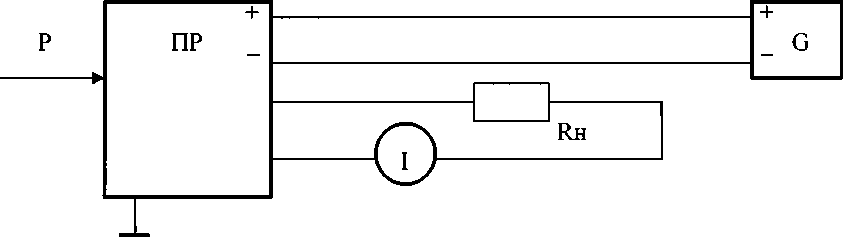

Схема включения преобразователя при измерении выходного сигнала миллиамперметром

ПР - поверяемый преобразователь;

G - источник питания постоянного тока (например БП-96/36-2/80 DIN);

I - миллиамперметр (миллиамперметр постоянного тока по ГОСТ 8711-78, класс точности 0,1 и 0,2; верхний предел измерений 30 мА);

Р - измеряемый параметр (вариант подключения средств для задания и определения измеряемого параметра приведены в приложении 2);

Rh - сопротивление нагрузки.

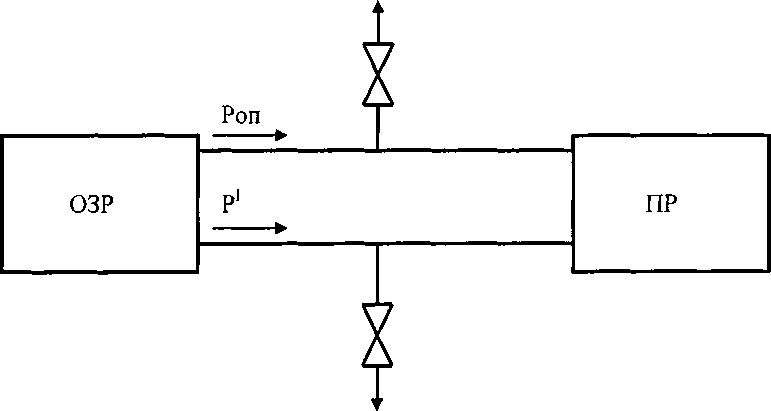

Приложение 2

Схема подключения к поверяемому преобразователю давления

эталонного задатчика давления

Роп

----► 1

ОЗР

р1

ПР

-----►

ОЗР - эталонный задатчик давления;

ПР - поверяемый преобразователь;

Р1 = Р + Роп, если опорное давление Роп = 0, то Р1 - Р, где Р - измеряемое давление.

Примечание: Линия опорного давления может отсутствовать.

Приложение 3

Схема подключения к поверяемому преобразователю перепада давления

эталонного задатчика давления

ОЗР - эталонный задатчик давления;

ПР - поверяемый преобразователь;

Р = Р1 - Роп,

где Р - измеряемый перепад давления.

15

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
