Методика поверки «Фурье - спектрометры инфракрасные TANGO-T» (МП 016.Д4-15)
УТВЕРЖДАЮ
![Методика поверки. Фурье - спектрометры инфракрасные TANGO-T. ОЕИ Аналитика](mp_html/15884555896669b221ae7f1_files/15884555896669b221ae7f1-1.jpg)
_Н.П. Муравская
аря 2015г
ель директора <ВНИИОФИ»
Государственная система обеспечения единства измерений
Фурье - спектрометры инфракрасные TANGO-T
МЕТОДИКА ПОВЕРКИ МП016.Д4-15
♦.to.615b2.-lSГлавней метролог
ФГУЦ «ВИИИОФИ»
![Методика поверки. Фурье - спектрометры инфракрасные TANGO-T. ОЕИ Аналитика](mp_html/15884555896669b221ae7f1_files/15884555896669b221ae7f1-2.jpg)
С.Н.Негода «14» января 2015
Москва 2015 г.
1 ВведениеНастоящая методика распространяется на Фурье - спектрометры инфракрасные TANGO-T (далее по тексту - спектрометры), предназначенные для измерения оптических спектров пропускания органических и неорганических веществ по шкале волновых чисел в ближнем инфракрасном (ИК) диапазоне, и устанавливает операции при проведении их первичной и периодической поверок.
Интервал между периодическими поверками - 1 год.
2 Операции поверки-
2.1 При проведении первичной и периодической поверок должны быть выполнены операции, указанные в таблице 1.
Таблица 1
№ п/п. |
Наименование операций |
Номер пункта НД по поверке |
Обязательность выполнения операции | |
При вводе в эксплуатацию и после ремонта |
При эксплуатации | |||
1 |
Внешний осмотр |
8.1 |
Да |
Да |
2 |
Опробование |
8.2 |
Да |
Да |
3 |
Проверка идентификации программного обеспечения |
8.3 |
Да |
Да |
4 |
Определение метрологических характеристик |
8.4 | ||
5 |
Определение абсолютного среднего квадратического отклонения измерений по шкале волновых чисел (по Г осударственному стандартному образцу состава хлороформа ГСО 7288-96) |
8.4.1 |
Да |
Да |
6 |
Определение абсолютной погрешности измерений по шкале волновых чисел (по парам воды в атмосфере на длине волны 7306,736 см'*) |
8.4.2 |
Да |
Да |
7 |
Определение спектрального диапазона по шкале волновых чисел |
8.4.3 |
Да |
Да |
8 |
Определение спектрального разрешения |
8.4.4 |
Да |
Да |
-
2.2 При получении отрицательных результатов при проведении хотя бы одной операции поверка прекращается
-
2.3 Поверку средств измерений осуществляют аккредитованные в установленной порядке в области обеспечения единства измерений юридические лица и индивидуальные предприниматели.
-
3.1 При проведении первичной и периодической поверок должны быть применены средства, указанные в таблице 2.
Таблица 2
Номер пункта методики поверки
8.2
8.4.1
Наименование средства поверки; номер документа, регламентирующего технические требования к средству, основные технические характеристики Дистиллированная вода по ГОСТ 6709-72_______________
Государственный стандартный образец состава хлороформа (ГСО 7288-96) из состава Государственного первичного эталона единиц массовой (молярной) доли и массовой (молярной) концентрации компонентов в жидких и твердых веществах и материалах на основе спектральных методов (ГЭТ 196-2011): спектральный диапазон по шкале волновых чисел: 11500 -4000 см'*;
номинальные значения линий поглощения спектра, см'*: 4048,91; 4878,38; 5375,27; 7087,98; 8671,60; 9834,10; 11313,75;
пределы допускаемого значения абсолютной погрешности измерения линии поглощения (при Т=293,15 К) ± 0,5 см'*
-
3.2 Средства поверки, указанные в таблице 2, должны быть поверены и аттестованы в установленном порядке. Допускается также применение других средств, не приведенных в таблице 2, но обеспечивающих определение (контроль) метрологических характеристик поверяемых спектрометров с требуемой точностью.
-
4.1 Спектрометры должны устанавливаться в закрытых взрыво- и пожаробезопасных лабораторных помещениях, оборудованных вытяжной вентиляцией и удовлетворяющих требованиям санитарных норм и правил. При проведении поверки следует соблюдать требования, установленные ГОСТ 12.1.031-2010, ГОСТ 12.1.040-83, правилами по охране труда и эксплуатации электроустановок, указанньк в приложении к приказу Министерства труда и социальной защиты РФ от 24.07.13 № 328Н. Оборудование, применяемое при поверке, должно соответствовать требованиям ГОСТ 12.2.003-91. Воздух рабочей зоны должен соответствовать ГОСТ 12.1.005-88 при температуре помещения, соответствующей условиям испытаний для легких физических работ.
-
4.2 Система электрического питания приборов должна быть защищена от колебаний и пиков сетевого напряжения, искровые генераторы не должны устанавливаться вблизи приборов. Чтобы избежать физических повреждений и/или ущерба имуществу, поставляемый шнур питания спектрометров оборудован плавким предохранителем. Подключайте штепсель этого шнура только к заземленной электророзетке.
-
4.3 При выполнении поверки должны соблюдаться требования, указанные в «Правилах техники безопасности при эксплуатации электроустановок потребителей», утвержденных Госэнергонадзором, а также требования руководства пользователя спектрометров.
-
4.4 Помещение, в котором проводится поверка, должно соответствовать требованиям пожарной безопасности по ГОСТ 12.1.004-91 и иметь средства пожаротушения по ГОСТ 12.4.009-83.
-
4.5 При использовании легковоспламеняющихся и токсичных растворителей для пробоподготовки необходимо обеспечить эффективную вентиляцию лабораторного помещения; иначе существует возможность отравления персонала и воспламенения испарений.
-
5.1 К проведению поверки допускаются лица:
-
- изучившие настоящую методику поверки, системное руководство пользователя прибором и руководство по эксплуатации комплекса;
-
- получившие первичный и внеочередной инструктаж по технике безопасности при работе в лаборатории;
-
- имеющие квалификационную группу не ниже III в соответствии с правилами по охране труда и эксплуатации электроустановок, указанных в приложении к приказу Министерства труда и социальной защиты РФ от 24.07.13 № 328Н.
-
6.1 При проведении поверки следует соблюдать следующие условия:
температура окружающей среды, °C..................
относительная влажность воздуха, %, не более атмосферное давление, кПа.................................
напряжение питания сети, В................................
частота, Гц.............................................................
..15-30
......80
..84-106
100 - 240
.....50 - 60
•
-
6.2 В лабораторном помещении не допускается наличия коррозирующих испарений, органогалогенидов, органических растворителей, силоксанов, масляного тумана и пыли, которые могут влиять на точность измерений и значительно сокращают срок службы прибора. Наличие паров органогалогенидов (дифторметана, дихлорметана и др.), которые при нагревании лампы превращаются в кислоты (НЕ, НС1), приводит к выходу из строя зеркал и всех элементов оптики, включая обычные винтовые крепления. Поэтому при исследовании образцов, содержащих указанные галогениды необходимо обеспечить проветривание прибора обезвоженным воздухом или азотом.
-
6.3 Прибор не должен подвергаться прямому воздействию солнечных лучей. Не ставьте его около окна. В помещении должны отсутствовать механические вибрации. Частота возмущающих вибраций, действующих на спектрометры, не должна быть более 30 Гц, амплитуда скорости колебаний не должна превышать 0,06 мм/с. Если показатели вибрации в помещении превышают указанные значения, спектрометры должны быть установлены на виброизолирующем фундаменте.
-
6.4 В помещении не допускаются посторонние источники излучения, мощные переменные электрические и магнитные поля.
-
6.5 Рядом с прибором не должно быть источников тепла, таких как газовая горелка, электронагреватель, печь и т.п.. Допускаемый перепад температуры в течение суток - не более 2 °C.
-
7.1 Установить спектрометр вдали от приборов, генерирующих сильные магнитные и высокочастотные поля. Обеспечьте 200 мм свободного пространства с правой стороны прибора для доступа к кабелю.
-

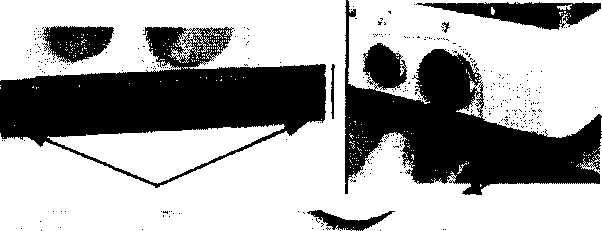

7.2 Нажмите на 2 винта круглой формы с насечками, расположенные на задней стороне спектрометров, и поверните их против часовой стрелки. Потяните защитное покрытие на себя и загните вниз (см. рисунок 1). В открывшиеся порты соединения подключите необходимые кабели: низковольтный шнур питания - в порт POWER; кабель передачи данных - в порт ETH/LAN.
![Методика поверки. Фурье - спектрометры инфракрасные TANGO-T. ОЕИ Аналитика](mp_html/15884555896669b221ae7f1_files/15884555896669b221ae7f1-3.png)
Рисунок 1
Загните защитное покрытие вверх и аккуратно задвиньте его назад. Нажмите на 2 винта круглой формы с насечками, расположенные на задней стороне спектрометров, и поверните их по часовой стрелке.
7.3 В случае модификации с сенсорным экраном, поднимите сенсорный экран. Для чего ослабьте фиксирующий винт (см. рисунок 2) на сенсорном экране против часовой стрелки. Используйте для этого шестигранный ключ 2,5мм, входящий в комплект поставки. Поднимите сенсорный экран в вертикальную позицию. Когда экран будет установлен, закрепите фиксирующий винт, используя шестигранный ключ. Для удобства работы с сенсорным экраном, Вы можете повернуть или наклонить его. Поворот: удерживайте экрана обеими руками и поверните его вправо или влево. Экран может быть установлен в позиции -90°, 0° и +90°. Наклон: Нажмите на синюю установочную рукоятку на задней панели сенсорного экрана и наклоните его вперед или назад, удерживая рукоятку.
![Методика поверки. Фурье - спектрометры инфракрасные TANGO-T. ОЕИ Аналитика](mp_html/15884555896669b221ae7f1_files/15884555896669b221ae7f1-4.png)
САМ use сттлм |
POWER ExtACCESSORY | ||
« |
£ | ||
bt |
.............. |
Ь. Yj,- | |
![Методика поверки. Фурье - спектрометры инфракрасные TANGO-T. ОЕИ Аналитика](mp_html/15884555896669b221ae7f1_files/15884555896669b221ae7f1-5.png)
Рисунок 2
-
7.4 В случае модификации без сенсорного экрана, подключите спектрометр к персональному компьютеру с помощью кабеля Ethernet. Запустите программное обеспечение, дважды щелкнув по значку программы OPUS на рабочем столе компьютера. Приблизительно через 5 секунд на Рабочем столе появится окно входа в программу OPUS. Введите имя пользователя и пароль.
-
7.4 Нажмите многофункциональный переключатель (ON/OFF), на тыльной стороне спектрометра, и удерживайте 1 секунду. После этого автоматически запускается процесс инициализации. Источник ИК-излучения нагревается до рабочей температуры в течение 30 минут. Во время инициализации, светодиод, расположенный на передней стороне спектрометра, горит желтым цветом. Как только светодиод загорается синим, прибор готов к работе. Включение спектрометров (в случае модификации с сенсорным экраном) запускает программное обеспечение.
-
7.5 В случае модификации с сенсорным экраном, подождите несколько секунд, пока пользовательский интерфейс не отобразится на экране. В случае модификации без сенсорного экрана, после включения спектрометра на рабочем столе компьютера запустить программу OPUS.
-
8 Проведение поверки
-
8.1 Внешний осмотр
-
8.1.1 При внешнем осмотре спектрометров должно быть установлено: отсутствие видимых механических повреждений;
-
-
наличие и прочность органов управления и коммутации, четкость фиксации их положения;
чистоту гнезд, разъемов и клемм;
состояние и четкость маркировок;
состояние соединительных кабелей и подключение приборов к электрической сети и компьютеру с помощью соответствующих кабелей.
-
8.1.2 Спектрометры считаются прошедшими внешний осмотр, если корпус, внешние элементы, органы управления приборов не повреждены, отсутствуют механические повреждения и ослабления элементов конструкции.
-
8.2 Опробование
-

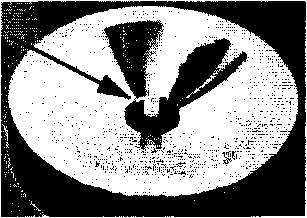

8.2.1.1 Заполните пробирку на 2/3 дистиллированной водой и установите её в держатель (см. рисунок 3)
Рисунок 3

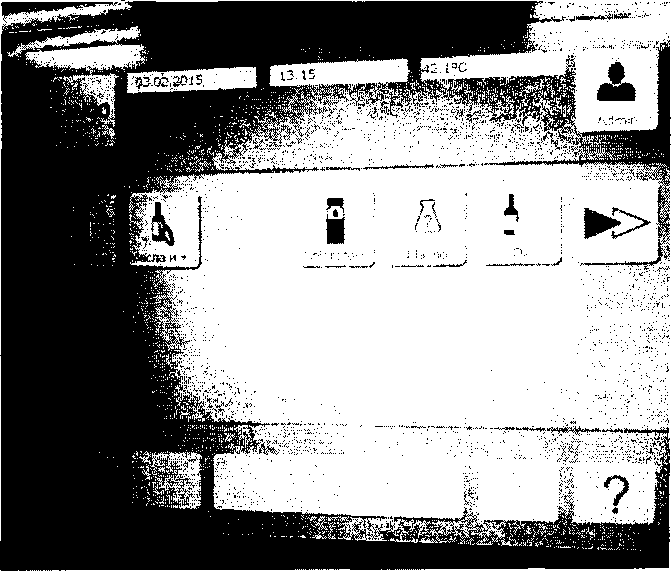

8.2.1.2 На главном экране нажать кнопку Water Test (см. рисунок 4)
![Методика поверки. Фурье - спектрометры инфракрасные TANGO-T. ОЕИ Аналитика](mp_html/15884555896669b221ae7f1_files/15884555896669b221ae7f1-7.png)
Рисунок 4
Запустите процесс измерения образца, нажав на главной странице значок

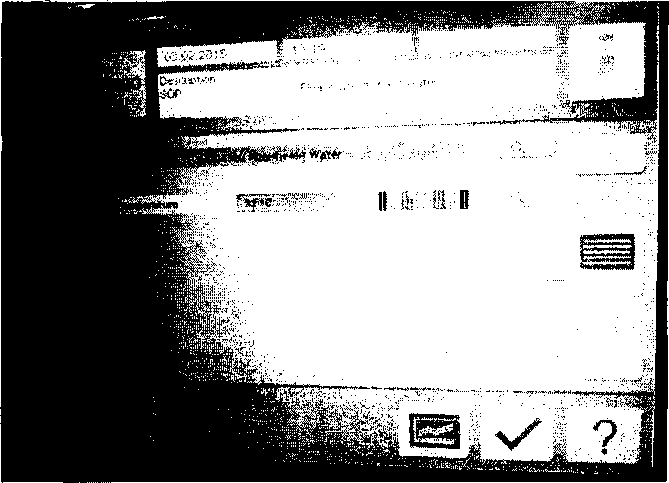

8.2.1.3 По окончании процесса результат измерения образца будет выведен на экран как показано на рис. 5)
![Методика поверки. Фурье - спектрометры инфракрасные TANGO-T. ОЕИ Аналитика](mp_html/15884555896669b221ae7f1_files/15884555896669b221ae7f1-8.png)
Рисунок 5
8.2.2 В случае модификации без сенсорного экрана:

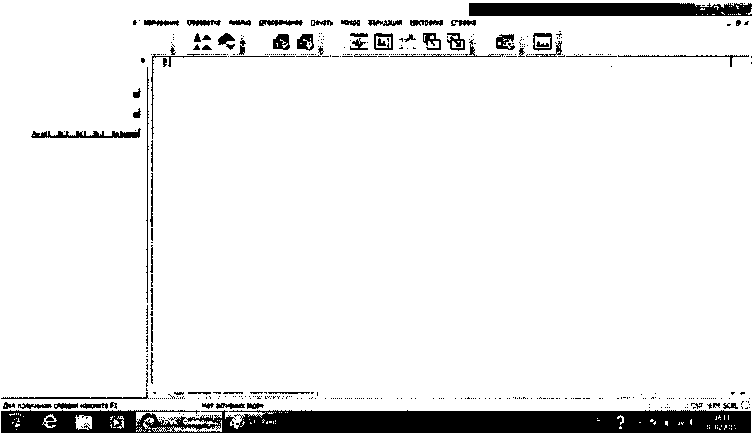

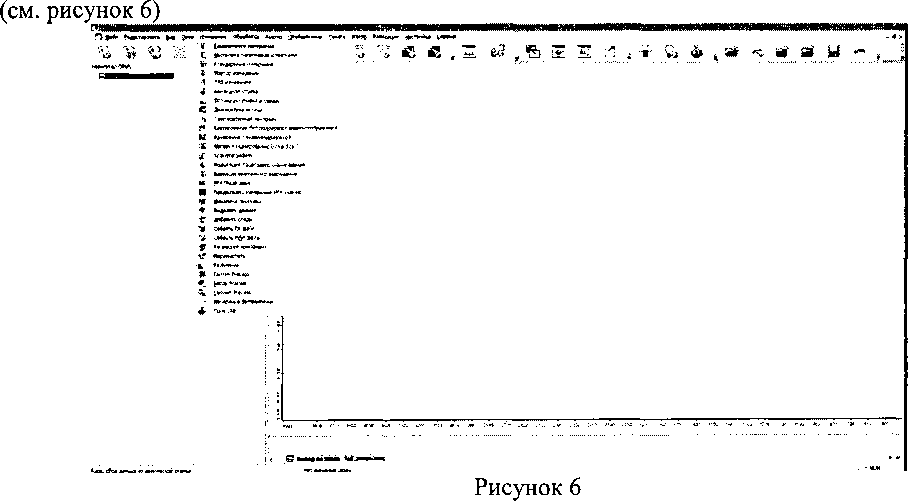

8.2.2.1 Запустить программу OPUS на экране персонального компьютера, соединенного со спектрометром кабелем Ethernet. В появившемся окне программы выбрать вкладку «Измерение». В появившемся окне выбрать «Расширенное измерение»
![Методика поверки. Фурье - спектрометры инфракрасные TANGO-T. ОЕИ Аналитика](mp_html/15884555896669b221ae7f1_files/15884555896669b221ae7f1-9.png)
-
8.2.2.2 Заполните пробирку на 2/3 дистиллированной водой и установите её в держатель.
-

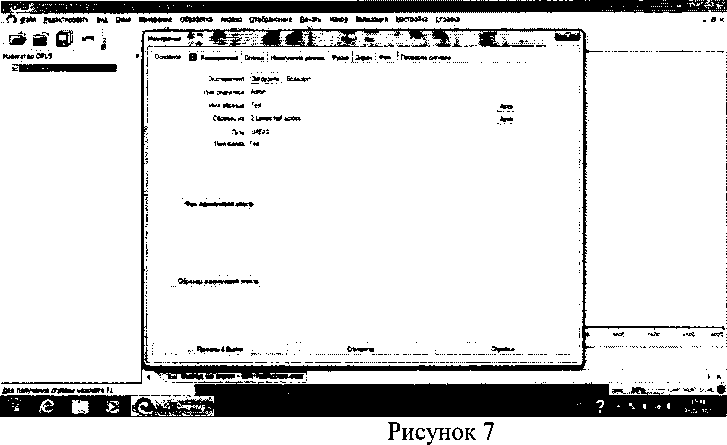

8.2.2.3 В закладке «Основное» нажать на клавишу «Фон однолучевой спектр» (см. рисунок 7)
![Методика поверки. Фурье - спектрометры инфракрасные TANGO-T. ОЕИ Аналитика](mp_html/15884555896669b221ae7f1_files/15884555896669b221ae7f1-10.png)
После регистрации фона, нажать на кнопку «Образец, однолучевой спектр». По окончании измерения спектр автоматически выводится на экран (см. рисунок 8)
ка fci 1.1 ы ы—с
г
ЬД-Л......■
Рисунок 8
-
8.2.3 Спектрометры считаются прошедшими поверку, если все этапы настройки пройдены без сообщений об ошибках, а по завершении процедуры измерения образца дистиллированной воды на экран выводится спектр в случае модификации без сенсорного экрана или надпись «Образец идентичен Water» в случае модификации с сенсорным экраном.
8.3 Проверка идентификации программного обеспечения
-
8.3.1 Проверяют соответствие заявленных программного обеспечения; наименование идентификационное наименование программного программного обеспечения.
-
8.3.2 Проводят проверку уровня защиты
-
идентификационных данных программного обеспечения.
обеспечения, номер версии
программного
обеспечения от непреднамеренных и преднамеренных изменений (уровни низкий, средний или высокий).
-
8.3.3 Проводят оценку влияния программного обеспечения на метрологические характеристики спектрометров.
-
8.3.4 Спектрометры признаются прошедшими поверку, если уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014, а идентификационные данные программного обеспечения соответствуют значениям, приведенным в таблице 3.
Таблица 3
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
OPUS |
Номер версии (идентификационный номер) ПО |
7.5 и выше |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Алгоритм вычисления цифрового идентификатора ПО |
- |
-
8.4 Определение метрологических характеристик
-
8.4.1 Определение абсолютного среднего квадратического отклонения измерений по шкале волновых чисел (по Государственному стандартному образцу состава хлороформа ГСО 7288-96)
-

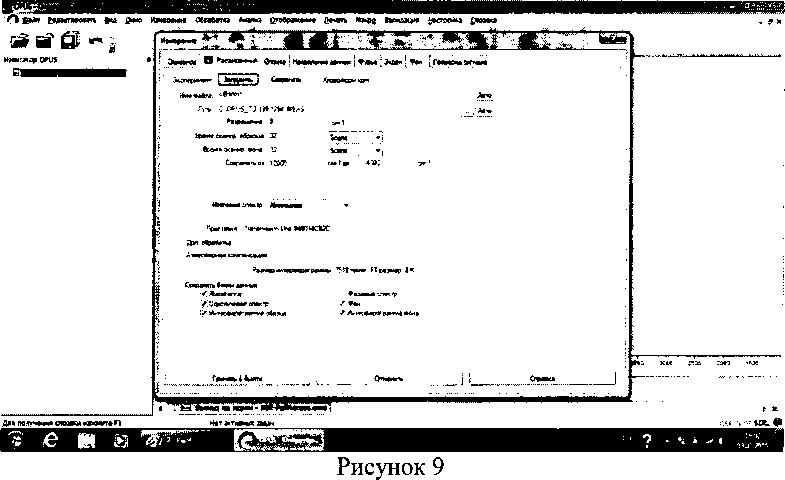

8.4.1.1 Запустить программу OPUS на экране персонального компьютера, соединенного со спектрометром кабелем Ethernet. В случае модификации с сенсорным экраном, также выполнить подключение спектрометра к компьютеру с установленной программой OPUS с помощью кабеля. Проведите установки всех необходимых параметров в программе OPUS. Выберете закладку «Расширенный» (см. рисунок 9) и установите Разрешение 8 см'*, диапазон - сохранить от 12000 см'* до
4000 см'\ Итоговый спектр - Absorbance. Войдите в закладку «Оптика» (см. рисунок 10) и установите Температуру пробы 20°С.
![Методика поверки. Фурье - спектрометры инфракрасные TANGO-T. ОЕИ Аналитика](mp_html/15884555896669b221ae7f1_files/15884555896669b221ae7f1-11.png)
й й’ 0
OWS
Иам*ве»м«е - |
' #. чь""""Ж^'—e | ||
' Оеяваим - В Ъащх'»* |
«йопмим вмм 1 «Ьеи |
Змии ‘ | |
и,.:. ------ |
‘■Г’' ■ | ||
{<—J.„T |
NA | ||
1 CMTMKWTV/k: |
• | ||
i ОгпчсоиФаюъТ |
0|*> |
- | |
1 rbK'nec* |
Tnrrwwnr ия 0448 VCeX" |
•» T’w^’*«₽>’Jxe*48!CB20 : | |
.SwwfcCiiwiwK .. | |||
tiwu Cwiww |
’ | ||
•s Ххяктвс |
ТЫпвай *«■№* MH |
■ ■ - ■ . : | |
'' Садрв^Чв tw«e4« |
7бО« |
- ..5^ i | |
S»«e*s«e»?o s»*'; • ■ : WHPe S^P , | |||
3»siip»s»n»5e<w«*WTpe*r!e 3 | |||
1; ^eawTfc rsT5»wn, om»»: |
........r- | ||
1 |
■ ■ | ||
; ПжиикбВыНи |
Copoor,» - , . 1 |
> X
т-^м5сд.ф
Рисунок 10

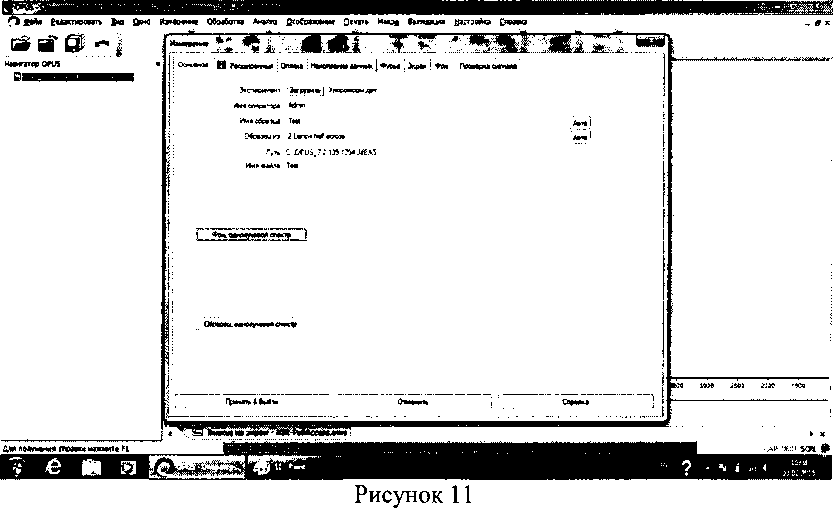

8.4.1.2 В закладке «Основное» введите имя образца в строке «Имя образца» и нажмите на клавишу «Фон однолучевой спектр» (см. рисунок 11)
![Методика поверки. Фурье - спектрометры инфракрасные TANGO-T. ОЕИ Аналитика](mp_html/15884555896669b221ae7f1_files/15884555896669b221ae7f1-12.png)
из
и
и
-
8.4.1.3 После регистрации фона заполните пробирку на 2/3 ГСО 7288-96 состава Государственного первичного эталона единиц массовой (молярной) доли массовой (молярной) концентрации компонентов в жидких и твердых веществах материалах на основе спектральных методов (ГЭТ 196-2011) и установить её в держатель для проб спектрометра. Нажмите на кнопку «Образец, однолучевой спектр». По окончании измерения спектр автоматически выводится на экран (см. рисунок 12)
Рисунок 12
1
j 1
F
' 1
1
........
1
JL.- 7
i '
и
.•«, .54с, -«эо
’«к «*-3,
...........................................А
€ Вииа м «мй - Мй-Ммсммм 1
. X
-

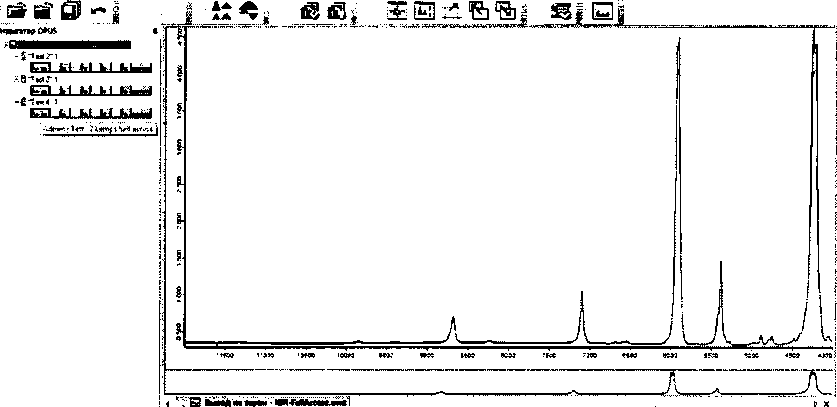

8.4.1.4 После получения спектра ГСО 7288-96 войти в закладку «Расширенные измерения» и нажать на кнопку «Образец, однолучевой спектр». После получения спектра повторить данную процедуру ещё 2 раза. Выделить все полученные спектры (см. рисунок 13) ...........................
.ex
![Методика поверки. Фурье - спектрометры инфракрасные TANGO-T. ОЕИ Аналитика](mp_html/15884555896669b221ae7f1_files/15884555896669b221ae7f1-14.png)
![Методика поверки. Фурье - спектрометры инфракрасные TANGO-T. ОЕИ Аналитика](mp_html/15884555896669b221ae7f1_files/15884555896669b221ae7f1-15.png)
Рисунок 13

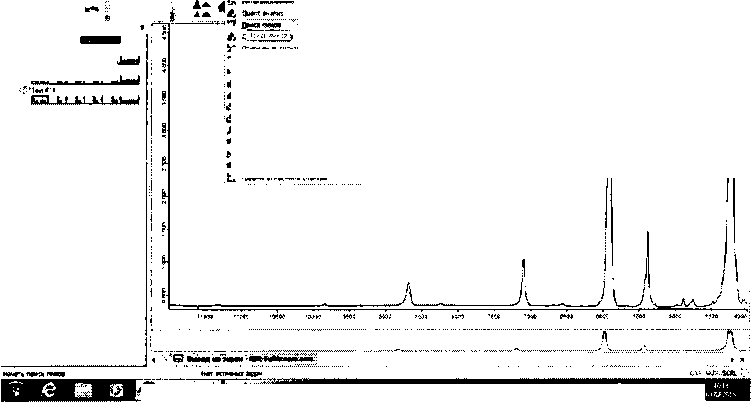

Зайти в закладку «Анализ» и нажать на клавишу «Поиск пиков» (см. рисунок 14)
- »«
![Методика поверки. Фурье - спектрометры инфракрасные TANGO-T. ОЕИ Аналитика](mp_html/15884555896669b221ae7f1_files/15884555896669b221ae7f1-16.png)
-It JM
Рисунок 14
Огвбракеяяе 1>ятк Ммев вк*ак** !>п
ввК

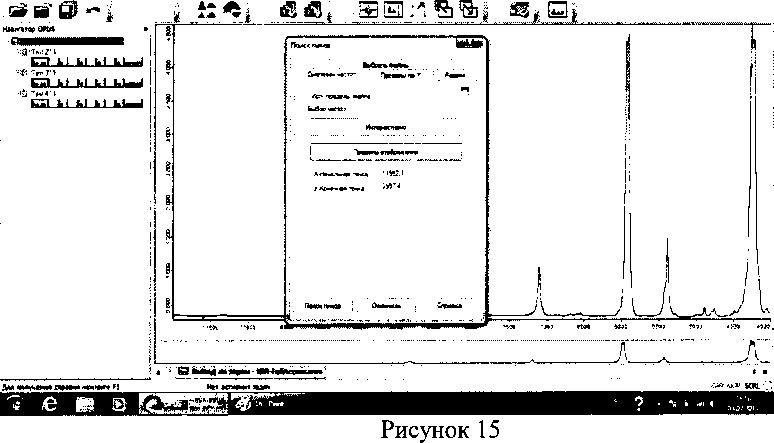

В закладке «Диапазон частот» нажать на клавишу «Предел отображения» (см. рисунок 15) !И@ВВНВПН119НВН1ВВИНМННММММНННИЯНМВ11
tab Ршчтяммп |«а 1»гиа»л О^бот AMtwj О'*^?**''*-** Оми »»» Вмиж#!« £»»••>>
![Методика поверки. Фурье - спектрометры инфракрасные TANGO-T. ОЕИ Аналитика](mp_html/15884555896669b221ae7f1_files/15884555896669b221ae7f1-17.png)
Рисунок 16
![Методика поверки. Фурье - спектрометры инфракрасные TANGO-T. ОЕИ Аналитика](mp_html/15884555896669b221ae7f1_files/15884555896669b221ae7f1-18.png)
![Методика поверки. Фурье - спектрометры инфракрасные TANGO-T. ОЕИ Аналитика](mp_html/15884555896669b221ae7f1_files/15884555896669b221ae7f1-19.png)

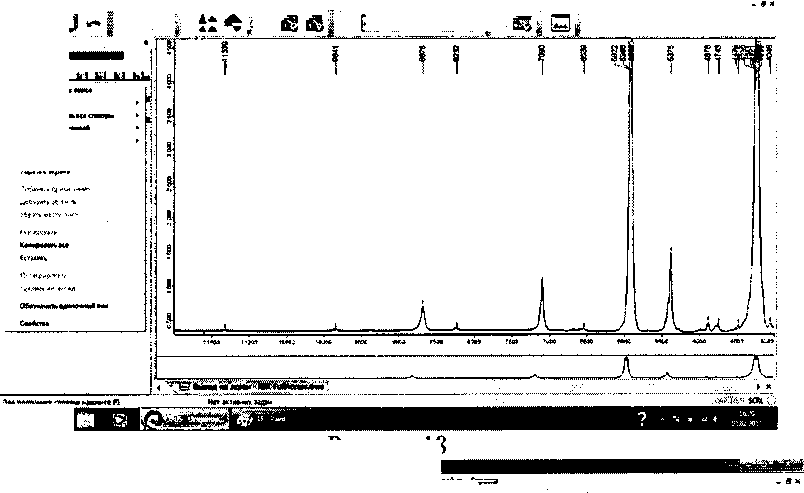

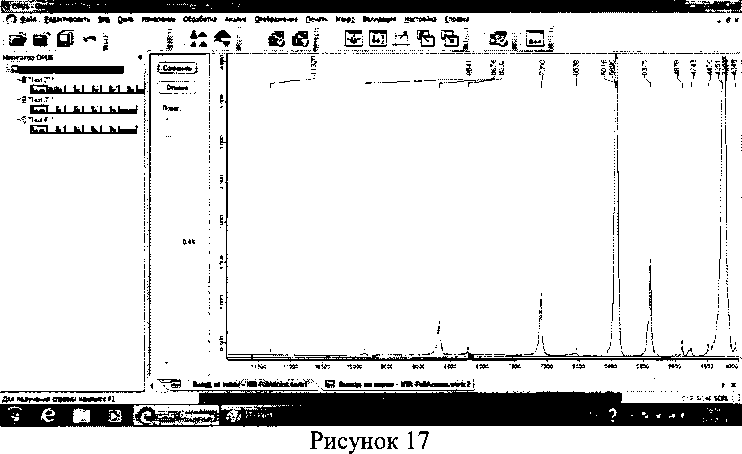

Начать поиск пиков в интерактивном режиме (см. рисунок 16 -17)
ГС
![Методика поверки. Фурье - спектрометры инфракрасные TANGO-T. ОЕИ Аналитика](mp_html/15884555896669b221ae7f1_files/15884555896669b221ae7f1-20.png)

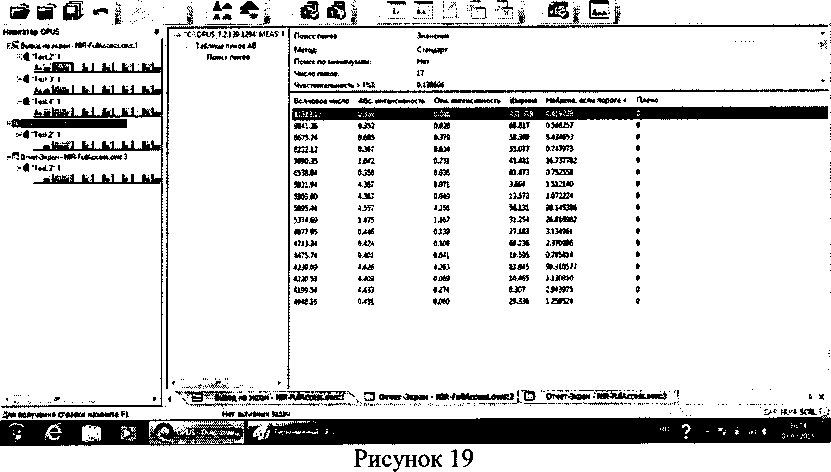

Щелкните на поле спектра правой кнопкой мыши и выберите «Показать список» (см рисунки 18-19)__________________________________
Пвам’кпи»»
0 «г<м<к Q*^osx««i« Печт Mi«e9 аалг^жл» ртм
а» Bi' 3
НН№Х0вО*(Я
.т'ЙЛайМ
![Методика поверки. Фурье - спектрометры инфракрасные TANGO-T. ОЕИ Аналитика](mp_html/15884555896669b221ae7f1_files/15884555896669b221ae7f1-21.png)
б
Пцшоидач* ^«ие* ri«gfe«9RrMI
Дм cnpMMi Hauwt* n
E
Рисунок 18
![Методика поверки. Фурье - спектрометры инфракрасные TANGO-T. ОЕИ Аналитика](mp_html/15884555896669b221ae7f1_files/15884555896669b221ae7f1-22.png)
-
8.4.1.5 Из значений волновых чисел, соответствующих максимальным ординатам линий поглощения, полученным в п. 8.4.1.4 настоящей методики поверки (в областях поглощения 11317, 9842, 8676, 7090, 5375, 4878, 4048 см’') рассчитать среднее арифметическое значение волновых чисел Vi по формуле (1):
V, = (1)
п
где Vi - значения волнового числа, соответствующее максимальной ординате линии поглощения, см’'
-
8.4.1.6 Рассчитать значение абсолютного среднего квадратического отклонения измерений по шкале волновых чисел для каждой линии по формуле (2): = (2)
8.4.1.7 За абсолютное среднее квадратическое отклонение измерений принимают наибольшее значение Sv для каждой линии.
8.4.1.8 Спектрометры считаются прошедшим поверку, если пределы абсолютного среднего квадратического отклонения измерений по шкале волновых чисел не превышают ±0,15 см’'
-
8.4.2 Определение абсолютной погрешности измерений по шкале волновых чисел (по парам воды в атмосфере на длине волны 7306,736 см ')
-
8.4.2.1 Проверку абсолютной погрешности измерений по шкале волновых чисел по парам воды в атмосфере проводят по результатам анализа протоколов OPUS Validation Program (OVP - Test). Если спектрометр представлен в модификации с сенсорным экраном, то перед проведением теста необходимо подключить его к персональному компьютеру с установленной на нем программой OPUS с помощью кабеля Ethernet.
-

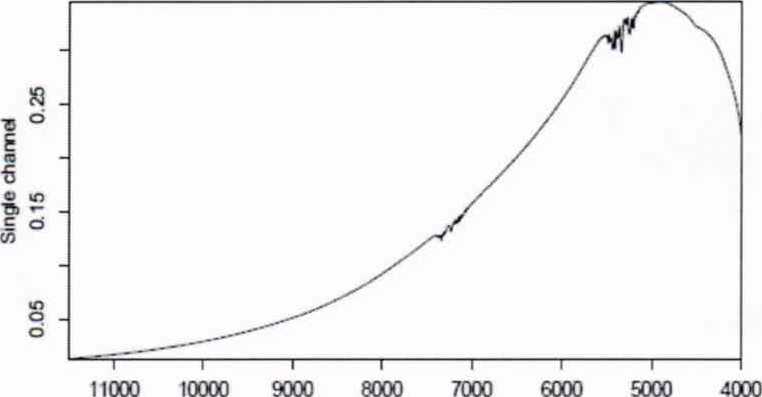

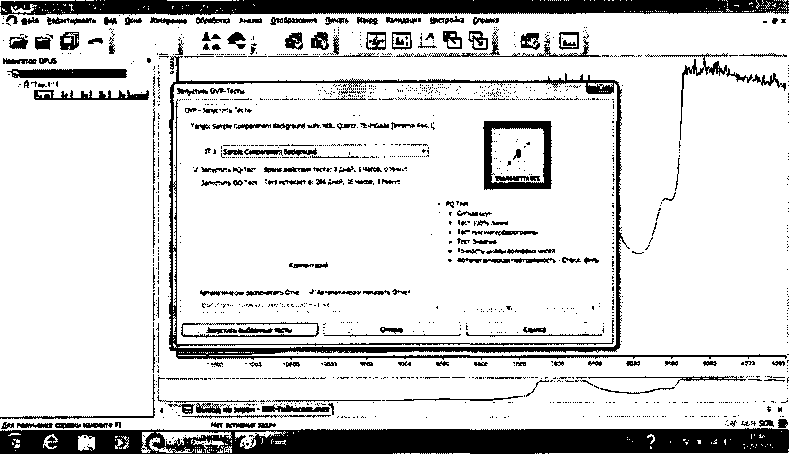

8.4.2.2 Убедитесь, что в кюветном отделении не установлено никаких образцов. На главном окне программы OPUS выбрать вкладку «Валидация» и нажать на кнопку «Запустить OVP-Тесты» (см. рисунок 20)
Рисунок 20
Запустить PQ-тест. После того, как PQ-тест закончится, на экране появится отчет о прохождении теста (см. рисунок 21)
OVP - PQ Протокол тестаКомпания:
Оператор;
Тип прибора;
Конфигурация оптики: Г^ставки:
Серм^ый номер прибора Версия Инструмент Ргт*ш-е; Версия СЯЧЙЮВ:
Результат теста
Тест истекает:
Дата/Время Теста:
Г^ть Тестовых Спектров: Дата гюследнего измерения PQ Коммента{Х1й:
generated automatkaly
Adnin
Tango Background
Sample Cortpartment BackgnMind w ith: Quartz, TE-hGaAs [Internal
None
400147
1,354 Apr 15 2013
OHJS 7,2 Build: 1, 2. 139.1294/DB: 7,2.139.1294
ПРОЙДЕН
24,11.2014.7:15:45 (Ск<Г-О)
17.11.2014, 7:15:46 (GMT-O) ’Tango_4Q0147raive\Vald3tion\Data^141117\071546 30.06.2014
Сигнап/шум
Мим. граница сигнал/шум(об лесть 1):
2000
Измеренный сигнап/шум:
8401
Тест 100% линия
Макс, отклонение от 100% линии:
0.5
Измер. отклонение от 100% линии:
0.10
Тест пик интерферограммы
Миким. аиплитуда[%]:
70
Измеренная амплитуда[%]:
100.6
Тест Энергия
Макс, допустимое знамение:
30
Измеренное знамение:
Томность шкапы волновых *aicen - BRM (37.6 град. С, пик корр. по тем-ре
к/
Материал образца: Специфицир. пик: Измеренный пик: Скоррект. пик:
10245.54 ст-1
10245.78 ст-1
10245.48 ст-1
BRM 2065
Макс, отклонение:
Измеренное отклонение:
0.60 cm-l
0.06 ап-1
Фотометрическая повторгюмость- Стекл. г^пьтр А
Макс. отклонение[%]:
0.8
Измер. отклонение[%]:
0.08
к/
![Методика поверки. Фурье - спектрометры инфракрасные TANGO-T. ОЕИ Аналитика](mp_html/15884555896669b221ae7f1_files/15884555896669b221ae7f1-25.png)
Рисунок 21
-
8.4.2.3 Установить в кюветное отделение пробирку, заполненную на 2/3 дистиллированной водой. Во вкладке «Валидация» нажать на кнопку «Запустить OVP-Тесты» и выбрать OQ-тест. Нажать на клавишу «Запустить тест». После того, как OQ-тест закончится, на экране появится отчет о прохождении теста (см. рисунок 22)
Компания;
Оператсф.
Тип прибора:
Конфигурация оптики: Г^жставкм;
С^тйный номер прибора Версия Инструмент Fenware; В^кия C^^US/D6;
f^aynfaiaT теста
Тест истекает:
Дата/Время Теста: Путь Тестовых Спектров: Ко}имвнтарий;
generated airtomaticaiy
Admin
Tango Background
SairplB Comportment Backgrmjnd with: Ojartz. TE*kM3aAs R».!]
None
400147
1.354 Apr 15 2013
OPUS 7,2 Buid; 7, 2,139. 1294 / DB; 7.2.139.1294
ПРСЙД&1
17.11.2015. 7:47:53 (GMTO)
17.11.2014. 7:47:53 (GMT-OJ
’Tango>00147\PDrive\VaWation\Data\20141117\074753
Разрешение
!<✓
Пик водных паров; Макс, разрешение:
7306.74 ст-1
2.00 ст-1
Измеренное разрешение;
Чувствительность
к/
Диапазон измерения, Начало: Минимальный S/N:
6100.00 ст-1
4000
Диапазон измерения. Конец: Измеренный S/N:
5600.00 ст-1
7962.85
Энергия раелр.
hZ
Миним. значение энергии: Миним. значение энергии;
1.00%
10.00%
Энергия при 11500.00 ст-1 Эне ргия при 4000.00 ап -1
3.79%
62.03%
Энергия при 11550.00 сшЛ
3.72%
Энергия при 3950.00 ст-1
52.08%
Томность длины во|щы W^er Vapor
Ожидаемый пик: Максимальное отклонение:
7306.736 ст-1 Измеренный пик:
0.100 ст-1 Измеренное отклонение:
7306.740 cm-l
0.004 cm-1
Поз. Иттерферограммы
Пик Интерферограммы Диапазон :
ЮОЗеЮО - 997000 Измеренная Позиция пика: Амплитуда Пика:
998693
18680
Линейность
Максимум знергии(%]:
ОЛО
Изме ре н ная эне ргмя[%]:
0.15
Рисунок 22
-
8.4.2.4 Рассчитывается абсолютная погрешность (точность длины волны Water Vapor) на длине волны поглощения паров воды атмосферы равной 7306,736 см’*.
-
8.4.2.5 Спектрометры считаются прошедшим поверку, если пределы абсолютной погрешности измерений по шкале волновых чисел не превышают ±0,1 см’*.
-
8.4.3 Определение спектрального диапазона по шкале волновых чисел
-
8.4.3.1 Проверку спектрального диапазона по шкале волновых чисел проводят по результатам анализа протоколов OPUS Validation Program (OVP - Test). Провести OQ-тест согласно п. 8.4.2.3 данной методики поверки.
-
8.4.3.2 Осуществляется измерение распределения энергии излучения по шкале волновых чисел. Определяют энергию распределения (%), соответствующую волновым числам 11500 см’* и 4000 см’* (см. рисунок 23). Энергия распределения, соответствующая волновому числу 11500 см’* должна превьппать 1 %, а волновому числу 4000 см’* -превышать 10 %. При соблюдении данных условий, спектральный диапазон по шкале волновых чисел составит 11500 - 4000 см’*.
WawMirtwf cm-1
Рисунок 23
8.43.3
Спектрометры считаются прошедшими поверку, если спектральный диапазон по шкале волновых чисел составляет 11 500 - 4 000 см*'
-
8.4.4 Определение спектрального разрешения
-
8.4.4.1 Проверку спектрального разрешения проводят по результатам анализа протоколов OPUS Validation Program (OVP - Test). Провести OQ-тест согласно п. 8,4,2.3 данной методики поверки,
-
8.4.4.2 Измерение проводится по пара.м воды атмосферы. Определяется ширина пика на половине высоты линии поглощения воды 7306,74 см*'.
-
8.4.4.3 Спектрометры считаются прошедшими поверку, если измеренное значение спектрального разрешения не хуже {не более) 2 см*'.
-
9.1 Спектрометры, прошедшие поверку с положительным результатом, признаются годными и допускаются к применению. На них выдается свидетельство о поверке установленной формы с указанием полученных по п.п. 8,4.1 - 8,4.2 фактических значений метрологических характеристик спектрометров и (или) наносят оттиск поверительного клейма согласно ПР 50.2,006-94 «ГСИ, Поверка средств измерений. Организация и порядок проведения», и комплекс допускают к эксплуатации,
-
9.2 Спектрометры, прошедшие поверку с отрицательным результатом, признаются непригодными, не допускаются к применению и на них выдается свидетельство о непригодности с указанием причин. Свидетельство о предыдущей поверке и (или) оттиск поверительного клейма аннулируют и выписывают «Извещение о непригодности» с указанием причин в соответствии с требованиями ПР 50.2.006794.
А. В. Иванов
А. Н, Шобина
Начальник отдела ФГУП «ВНИИОФИ»
Инженер ФГУП «ВНИИОФИ»
ПРИЛОЖЕНИЕ 1 к Методике поверки «Фурье - спектрометры инфракрасные TANGO-T»
ПРОТОКОЛ первичной / периодической поверки от «_______»_____________201__года
Средство измерений: Фурье - спектрометры инфракрасные TANGO-T (Наименование СИ, тип (если в состав СИ входит несколько автономных блоков
то приводят их перечень (наименования) и типы с разделением знаком «косая дробь» /)
Зав.№ №/№
Заводские номера блоков
Принадлежащее
Наименование юридического лица, ИНН
Поверено в соответствии с методикой поверки «ГСИ. Фурье - спектрометры инфракрасные TANGO-T. Методика поверки МП 016.Д4-15», утвержденной ФГУП «ВНИИОФИ» 14 января 2015 года.__________________
Наименование документа на поверку, кем утвержден (согласован), дата
С применением эталонов ______________________________________________
(наименование, заводской номер, разряд, класс точности или погрешность)
При следующих значениях влияющих факторов:
(приводят перечень и значения влияющих факторов, нормированных в методике поверки)
-
- температура окружающего воздуха, °C
15-35
80
-
- относительная влажность воздуха, %, не более
84 - 106
Характеристика
Результат
Требования методики поверки
Средство измерений признать пригодным (или непригодным) для применения
Рекомендации
-
- атмосферное давление, кПа
Исполнители:
подписи, ФИО, должность
18
