    • УТВЕРЖДАЮ Генеральный директор ООО «АСК Экспресс»

    Инструкция

    СИСТЕМЫ ИЗМЕРИТЕЛЬНЫЕ СИ РМ 170-1

    КОНТРОЛЯ ПАРАМЕТРОВ ИЗДЕЛИЙ РМ 170-1

    Методика поверки

    СИ РМ 170 -1.9500-0 МП

    Москва 2017 г.

    СОДЕРЖАНИЕ

    Стр.

    8  Подготовка к поверке

    программного обеспечения (ПО))

    Приложение А

    1 ВВЕДЕНИЕ

    • 1.1 Настоящая методика поверки (МП) разработана в соответствии с требованиями РМГ 51-2002, приказом Минпромторга № 1815 от 02.07.2015 г., и устанавливает порядок, методы и средства проведения первичной и периодических поверок измерительных каналов (ИК) автоматизированных информационно-измерительных систем РМ 170-1 (далее по тексту - систем) предназначенных для измерений параметров изделий 170-1 при проведении стендовых испытаний.

    • 1.2 СИ РМ 170-1 является многоканальной измерительной системой, отнесенной в установленном порядке к средствам измерений, и подлежит государственному регулированию обеспечения единства измерений на всех этапах цикла, включая эксплуатацию.

    • 1.3 Система включает в себя 4 типа ИК, предназначенных для измерений в различных диапазонах следующих физических величин:

    • - напряжения переменного трехфазного тока;

    • - напряжения постоянного тока;

    • - силы постоянного тока;

    • - воспроизведения силы постоянного тока и длительности воспроизводимых системой импульсов.

    • 1.4 Все ИК относятся к каналам прямых измерений параметров (физических величин).

    • 1.5 Интервал между поверками - 1 год.

    2 ОПЕРАЦИИ ПОВЕРКИ

    • 2.1 При первичной и периодической поверке системы выполняются операции, приведенные в таблице 1.

    Таблица 1

    Наименование операции

    Номер пункта документа по поверке

    Проведение операции при

    первичной поверке

    периодической поверке

    1

    2

    3

    4

    1 Внешний осмотр

    8.1

    Да

    Да

    2 Опробование

    8.2

    Да

    Да

    3 Проверка контрольной суммы исполняемого кода (цифрового идентификатора программного обеспечения (ПО))

    8.3

    Да

    Да

    4 Определение метрологических характеристик

    8.4

    4.1 Подготовка

    8.4.1

    Да

    Да

    4.2 Определение относительной погрешности измерений напряжения постоянного тока по цепи «- 9 В Б (хх)»

    8.4.2

    Да

    Да

    4.3 Определение относительной погрешности измерений напряжения постоянного тока по цепи «- 9 В Б»

    8.4.2

    Да

    Да

    4.4 Определение относительной погрешности измерений напряжения постоянного тока по цепи «- 9 В П (хх)»

    8.4.3

    Да

    Да

    4.5 Определение относительной погрешности измерений напряжения постоянного тока по цепи «- 9 В П»

    8.4.3

    Да

    Да

    4.6 Определение относительной погрешности измерений напряжения постоянного тока по цепи «9 В П (хх)»

    8.4.4

    Да

    Да

    1

    2

    3

    4

    4.7 Определение относительной погрешности измерений напряжения постоянного тока по цепи «9 В П»

    8.4.4

    Да

    Да

    4.8 Определение относительной погрешности измерений напряжения постоянного тока по цепи «16 В П (хх)»

    8.4.5

    Да

    Да

    4.9 Определение относительной погрешности измерений напряжения постоянного тока по цепи «16 В П»

    8.4.5

    Да

    Да

    4.10 Определение относительной погрешности измерений напряжения постоянного тока по цепи «18 В П (хх)»

    8.4.6

    Да

    Да

    4.11 Определение относительной погрешности измерений напряжения постоянного тока по цепи «18 В П»

    8.4.6

    Да

    Да

    4.12 Определение относительной погрешности измерений напряжения постоянного тока по цепи «18 В Б»

    8.4.7

    Да

    Да

    4.13 Определение относительной погрешности измерений напряжения постоянного тока по цепи «-18 В Б (хх)»

    8.4.8

    Да

    Да

    4.14 Определение относительной погрешности измерений напряжения постоянного тока по цепи «- 18В Б»

    8.4.8

    Да

    Да

    4.15 Определение относительной погрешности измерений напряжения постоянного тока по цепи «- 27 В П (хх)»

    8.4.9

    Да

    Да

    4.16 Определение относительной погрешности измерений напряжения постоянного тока по цепи «- 27 В П»

    8.4.9

    Да

    Да

    4.17 Определение относительной погрешности измерений напряжения постоянного тока по цепи «- 27 В Н (хх)»

    8.4.10

    Да

    Да

    4.18 Определение относительной погрешности измерений напряжения постоянного тока по цепи «- 27 В Н»

    8.4.10

    Да

    Да

    4.19 Определение относительной погрешности измерений напряжения постоянного тока по цепи «27 В ПЗ-2»

    8.4.11

    Да

    Да

    4.20 Определение относительной погрешности измерений напряжения постоянного тока по цепи «27 В ПЗ-1 (хх)»

    8.4.12

    Да

    Да

    4.21 Определение относительной погрешности измерений напряжения постоянного тока по цепи «27 В ПЗ-1»

    8.4.12

    Да

    Да

    4.22 Определение относительной погрешности измерений напряжения постоянного тока по цепи «27 В К (хх)»

    8.4.13

    Да

    Да

    4.23 Определение относительной погрешности измерений напряжения постоянного тока по цепи «27 В К»

    8.4.13

    Да

    Да

    4.24 Определение относительной погрешности измерений напряжения постоянного тока по цепи «- 27 В К (хх)»

    8.4.14

    Да

    Да

    4.25 Определение относительной погрешности измерений напряжения постоянного тока по цепи «- 27 В К»

    8.4.14

    Да

    Да

    4.26 Определение относительной погрешности измерений напряжения постоянного тока по цепи «27 В П»

    8.4.15

    Да

    Да

    1

    2

    3

    4

    4.27 Определение относительной погрешности измерений напряжения постоянного тока по цепи «27 В НВ»

    8.4.16

    Да

    Да

    4.28 Определение относительной погрешности измерений напряжения постоянного тока по цепи «27 В Н»

    8.4.17

    Да

    Да

    4.29 Определение относительной погрешности измерений напряжения постоянного тока по цепи «27 В НГ»

    8.4.18

    Да

    Да

    4.30 Определение относительной погрешности измерений напряжения постоянного тока по цепи «27 В Об»

    8.4.19

    Да

    Да

    4.31 Определение относительной погрешности измерений напряжения постоянного тока по цепи «62 В АК (хх)»

    8.4.20

    Да

    Да

    4.32 Определение относительной погрешности измерений напряжения постоянного тока по цепи «62 В АК»

    8.4.20

    Да

    Да

    4.33 Определение относительной погрешности измерений напряжения постоянного тока по цепи «27 В ДУ»

    8.4.21

    Да

    Да

    4.34 Определение относительной погрешности измерений напряжения постоянного тока по цепи «27 В Бат. РП-2»

    8.4.22

    Да

    Да

    4.35 Определение абсолютной погрешности измерений силы постоянного тока по цепи «- 9 В Б»

    8.4.23

    Да

    Да

    4.36 Определение абсолютной погрешности измерений силы постоянного тока по цепи «- 9 В П»

    8.4.24

    Да

    Да

    4.37 Определение абсолютной погрешности измерений силы постоянного тока по цепи «9 В П»

    8.4.25

    Да

    Да

    4.38 Определение абсолютной погрешности измерений силы постоянного тока по цепи «16 В П»

    8.4.26

    Да

    Да

    4.39 Определение абсолютной погрешности измерений силы постоянного тока по цепи «18 В П»

    8.4.27

    Да

    Да

    4.40 Определение относительной погрешности измерений силы постоянного тока по цепи «18 В Б»

    8.4.28

    Да

    Да

    4.41 Определение абсолютной погрешности измерений силы постоянного тока по цепи «-18 В Б»

    8.4.29

    Да

    Да

    4.42 Определение абсолютной погрешности измерений силы постоянного тока по цепи «- 27 В П»

    8.4.30

    Да

    Да

    4.43 Определение абсолютной погрешности измерений силы постоянного тока по цепи «- 27 В Н»

    8.4.31

    Да

    Да

    4.44 Определение абсолютной погрешности измерений силы постоянного тока по цепи «27 В ПЗ-1»

    8.3.32

    Да

    Да

    4.45 Определение абсолютной погрешности измерений силы постоянного тока по цепи «27 В К»

    8.4.33

    Да

    Да

    4.46 Определение абсолютной погрешности измерений силы постоянного тока по цепи «- 27 В К»

    8.4.34

    Да

    Да

    4.47 Определение абсолютной погрешности измерений силы постоянного тока по цепи «27 В П»

    8.4.35

    Да

    Да

    1

    2

    3

    4

    4.48 Определение абсолютной погрешности измерений силы постоянного тока по цепи «27 В НВ»

    8.4.36

    Да

    Да

    4.49 Определение абсолютной погрешности измерений силы постоянного тока по цепи «27 В Н»

    8.4.37

    Да

    Да

    4.50 Определение абсолютной погрешности измерений силы постоянного тока по цепи «27 В НГ»

    8.4.38

    Да

    Да

    4.51 Определение абсолютной погрешности измерений силы постоянного тока по цепи «27 В Об»

    8.4.39

    Да

    Да

    4.52 Определение абсолютной погрешности измерений силы постоянного тока по цепи «62 В АК»

    8.4.40

    Да

    Да

    4.53 Определение абсолютной погрешности измерений силы постоянного тока по цепи «Им. Бат ИСУ»

    8.4.41

    Да

    Да

    4.54 Определение абсолютной погрешности измерений силы постоянного тока по цепи «27 В ПТ»

    8.4.42

    Да

    Да

    4.55 Определение относительной погрешности измерений напряжения постоянного тока по цепям «Имит пх», «Имит пу» и «Имит nz»

    8.4.43

    Да

    Да

    4.56 Определение относительной погрешности измерений напряжения постоянного тока по цепи «Сраб. ИК»

    8.4.44

    Да

    Да

    4.57 Определение относительной погрешности измерений напряжения постоянного тока по цепи «CBt»

    8.3.45

    Да

    Да

    4.58 Определение относительной погрешности измерений напряжения постоянного тока по цепи «С3ъ>

    8.4.46

    Да

    Да

    4.59 Определение относительной погрешности измерений напряжения постоянного тока по цепи «ишрк»

    8.4.47

    Да

    Да

    4.60 Определение относительной погрешности измерений напряжения постоянного тока по цепям «УСх», «УСу» и «YCz»

    8.4.48

    Да

    Да

    4.61 Определение относительной погрешности измерений напряжения постоянного тока сигналов по цепям Pl Р4 на выходе датчиков обратной связи ДОС

    8.4.49

    Да

    Да

    4.62 Определение относительной погрешности измерений напряжения постоянного тока начального отклонения рулей и управляющих сигналов по цепям 81, 811, 8э и 81 + 84 воспроизводимых ИСУ

    8.4.50

    Да

    Да

    4.63 Определение относительной погрешности измерений амплитуд трехфазных напряжения переменного тока

    8.4.51

    Да

    Да

    4.64 Определение относительной погрешности воспроизведения силы тока и длительности импульсов «пх(+)» и «пх(-)»

    8.4.52

    Да

    Да

    • 2.2 При несоответствии характеристик поверяемой системы установленным требованиям по любому из пунктов таблицы 1 поверка прекращается и последующие операции не проводятся, за исключением оформления результатов по п. 9.

    3 СРЕДСТВА ПОВЕРКИ

    • 3.1 При проведении поверки системы применяются средства поверки, вспомогательные средства и вспомогательное оборудование, указанные в таблице 2.

    Таблица 2

    Номер пункта документа по поверке

    Наименование и тип (условное обозначение) основного средства поверки; обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

    Основные средства поверки

    8.4.2 - 8.4.19,

    8.4.34,

    8.4.55 - 8.4.62,

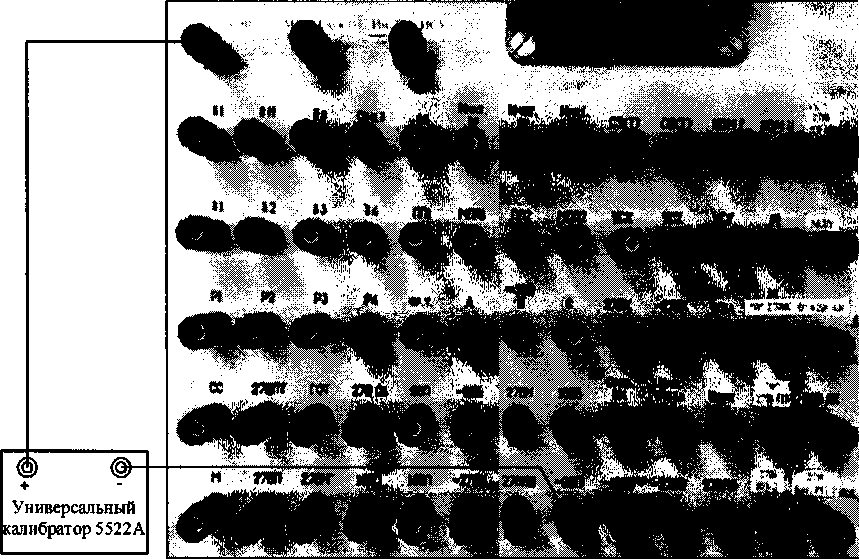

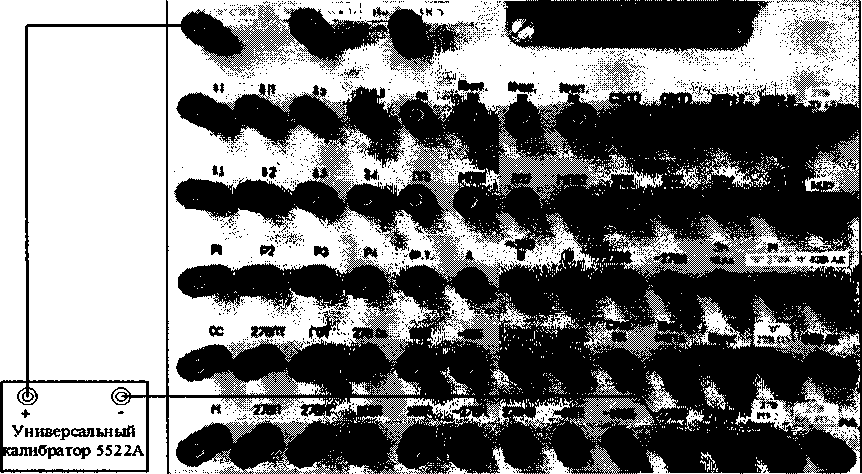

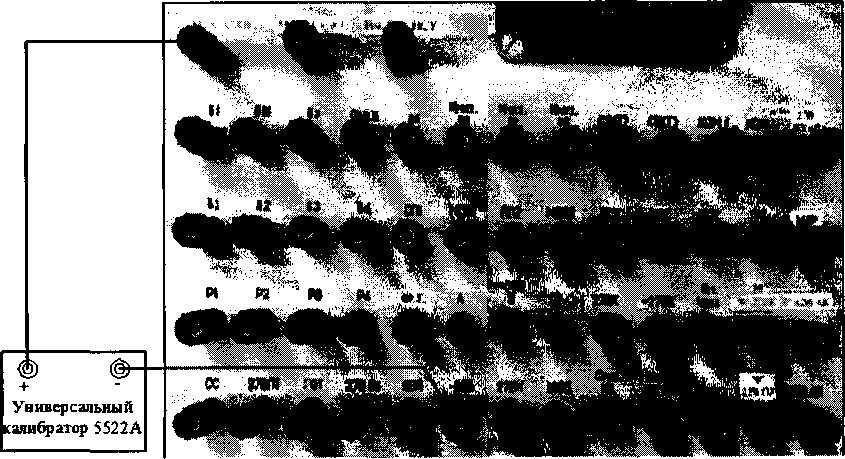

    Универсальный Калибратор «FLUKE» 5522А; диапазон воспроизведения напряжения постоянного тока от 0 до 1020 В, пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока ±3,2 х 10‘5В, диапазон воспроизведения напряжения переменного тока от 0 до 1020 В, пределы допускаемой абсолютной погрешности воспроизведения напряжения переменного тока на частотах от 45 Гц до 10 кГц ±1,4 х 10‘4В

    8.4.12 - 8.4.22;

    8.4.52

    Мультиметр цифровой Agilent 34411 А: диапазон измерений напряжения постоянного тока от 0 до 1000 В, пределы допускаемой относительной погрешности измерений напряжения постоянного тока ± 0,0026 %; диапазон измерений напряжения переменного тока от 0 до 750 В, пределы допускаемой относительной погрешности измерений напряжения переменного тока ± 0,09 %; диапазон измеряемых частот от 3 Гц до 300 кГц, пределы допускаемой относительной погрешности измерений частоты ±0,01 %

    8.4.35 - 8.4.54

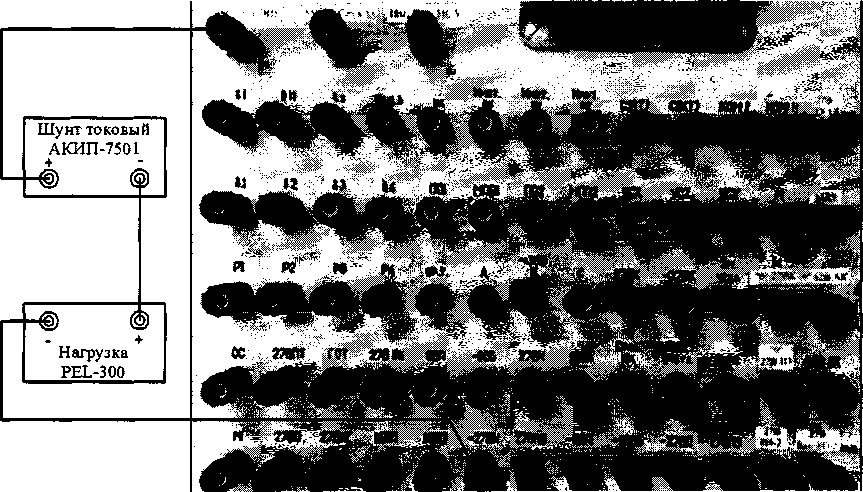

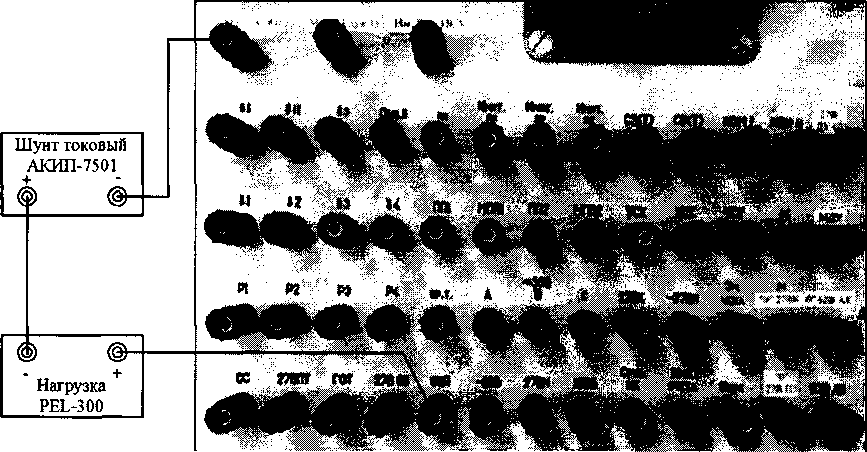

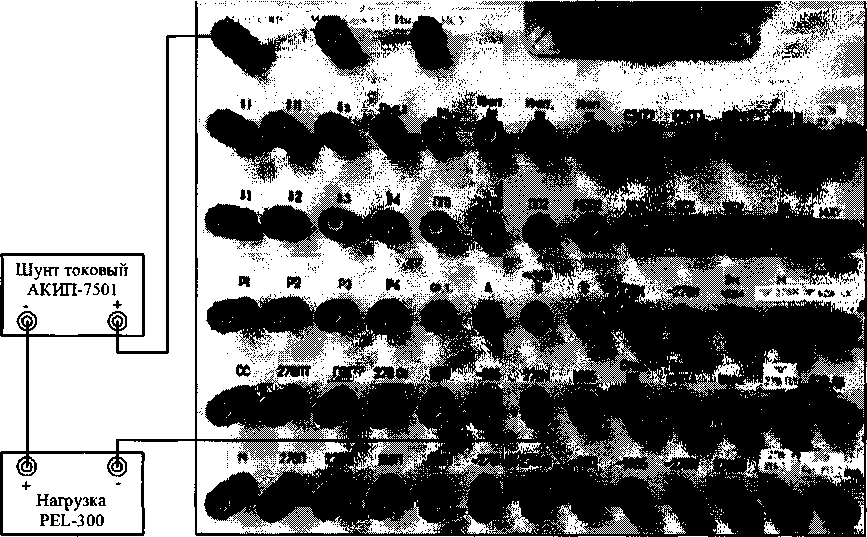

    Шунт токовый АКИП-7501: диапазон измерений силы постоянного тока от 0 до 200 А, пределы допускаемой относительной погрешности измерения силы постоянного тока ±0,03 %

    8.4.64

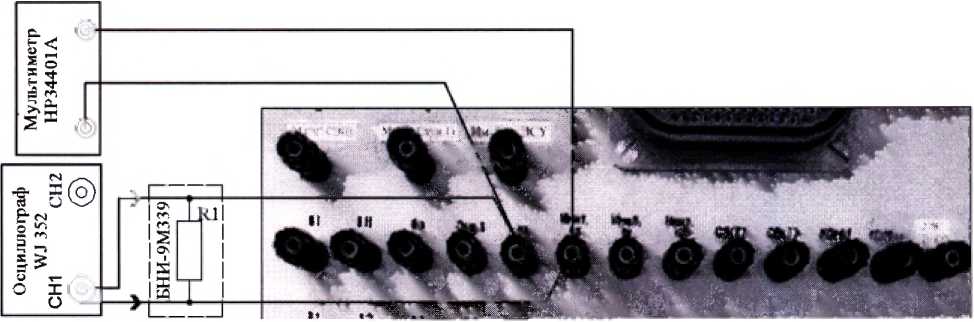

    Осциллограф цифровой запоминающий LeCroyWJ 352 (WaveJet 352), диапазон частот от 0 до 500 МГц, пределы допускаемой относительной погрешности измерений напряжения постоянного тока ±3 %; диапазон измерений временных интервалов от 8,5 нс до 10 с; пределы допускаемой абсолютной погрешности измерений временных интервалов ±(10 х Ю'6 х Тизм)

    Вспомогательные средства поверки

    6.1

    Термогигрометр ИВА-6А, диапазон измерений относительной влажности от 0 до 98 %, пределы допускаемой абсолютной погрешности измерений относительной погрешности влажности (при температуре 23 °C) ±2 %; диапазон измерений температуры от минус 20 до 60 °C,

    6.1

    Барометр-анероид метеорологический БАММ-1, диапазон измерений атмосферного давления от 80 до 106 кПа; пределы допускаемой абсолютной погрешности измерений атмосферного давления ±0,2 кПа

    8.4.35 - 8.4.54

    Нагрузка электронная программируемая PEL-300: диапазон входного напряжения от 3 до 60 В, пределы допускаемой абсолютной погрешности измерений входного напряжения ±0,12 В; диапазон установки значения выходного тока от 0,006 до 60 А, пределы допускаемой относительной погрешности установки входного тока ±0,5 %; диапазон установки значений сопротивления от 0,05 Ом до 1000 Ом, пределы допускаемой относительной погрешности установки значений сопротивления ±0,5 %

    Вспомогательное оборудование

    8.2;

    8.4.2 - 8.4.64

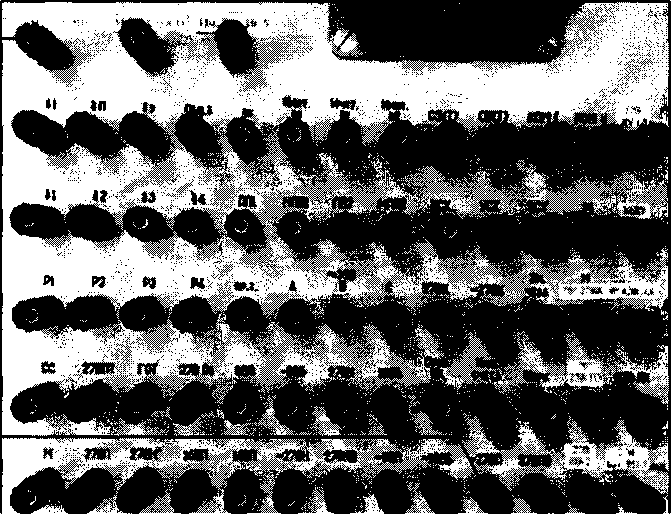

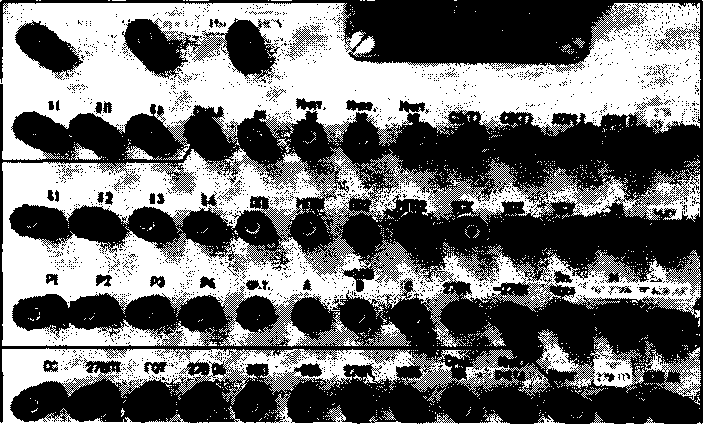

    Пульт проверки ППСИ-170 - 1.9500-0

    8.4.64

    Блок нагрузки измерительной БНИ-9М339

    8.4.20, 8.4.40

    Заглушка 2РМ14К4Г1В1

    • 3.2 При проведении поверки должны использоваться средства измерений утвержденных типов.

    • 3.3 Используемые при проведении поверки рабочие эталоны должны быть поверены в соответствии с требованиями ПР 50.2.006-94 и иметь действующие свидетельства о поверке (знак поверки).

    • 3.4 Рабочие эталоны должны быть внесены в рабочее помещение не менее чем за 12 часов до начала проведения поверки.

    Примечания:

    • 1 Допускается сокращенная поверка систем, в соответствии с требованиями программ испытаний изделий, для измерительного контроля параметров которых они предназначены;

    • 2 Допускается независимая поверка каждого ИК, в том числе после ремонта (в объеме первичной), с обязательным указанием об этом в свидетельстве о поверке систем;

    • 3 Допускается применение других средств поверки с классом точности не хуже применяемых и обеспечивающих необходимую точность измерений согласно с данной методикой поверки измерительных каналов систем.

    4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

    • 4.1 К поверке допускаются лица аттестованные на право поверки средств измерений электрических величин, изучившие руководство по эксплуатации, знающие принцип действия используемых средств измерений и имеющие навыки работы на персональном компьютере.

    • 4.2 К поверке допускаются лица, освоившие работу с приборами и используемыми эталонами, изучившие настоящую инструкцию, аттестованные в соответствии с ПР 50.2.012-94 и имеющие достаточную квалификацию.

    • 4.3 Поверитель должен пройти инструктаж по технике безопасности (первичный и на рабочем месте) в установленном в организации порядке и иметь удостоверение на право работы на электроустановках с напряжением до 1000 В с группой допуска не ниже 3.

    5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

    • 5.1 При проведении поверки необходимо соблюдать требования техники безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей» и «Правилами техники безопасности при эксплуатации электроустановок потребителей» (изд. 3), ГОСТ 12.2.008.0-85, ГОСТ 12.1.019-89, ГОСТ 12.2.091-94 и требования безопасности, указанные в технической документации на применяемые эталоны и вспомогательное оборудование.

    • 5.2 Любые подключения приборов проводить только при отключенном напряжении питания системы.

      6 УСЛОВИЯ ПОВЕРКИ

      6.1 При проведении поверки должны соблюдаться следующие условия:

    • - температура окружающего воздуха, °C...........................................................от 15 до 30;

    • - относительная влажность воздуха, %..............................................................от 30 до 80;

    • - атмосферное давление, кПа............................................................................от 85 до 105;

    • 6.2 Напряжение питания однофазной сети переменного тока

    при частоте (50 ± 1) Гц, В................................................................................................от 200 до 230.

    • 6.3 Напряжение питания трехфазной сети переменного тока

    при частоте (400 ± 20) Гц, В............................................................................................от 108 до 119.

    8 ПОДГОТОВКА К ПОВЕРКЕ

    • 8.1 При подготовке к поверке:

    • - проверить наличие свидетельств (знаков поверки) о поверке рабочих эталонов;

    • - проверить правильность подключения и целостность электрических жгутов;

    • - включить питание аппаратуры системы;

    • - перед началом поверки измерить и занести в протокол поверки условия окружающей среды (температура, влажность воздуха и атмосферное давление);

    • - перед включением приборов проверить выполнение требований безопасности;

    • - определение метрологических характеристик поверяемой системы проводить по истечении времени установления рабочего режима, равного 5 мин.

    8 ПРОВЕДЕНИЕ ПОВЕРКИ

    8.1 Внешний осмотр

    • 8.1.1 При внешнем осмотре проверить:

    • - соответствие комплектности системы эксплуатационной документации;

    • - отсутствие видимых механических повреждений;

    • - исправность органов управления (четкость фиксации положения переключателей и кнопок, возможность установки переключателей в любое положение);

    • - отсутствие обугливания и следов разрушения и старения изоляции внешних токоведущих частей системы;

    • - отсутствие неудовлетворительного крепления разъемов;

    • - отсутствие заземления электронных блоков системы;

    • - наличие товарного знака фирмы-изготовителя, заводского номера системы и состояние лакокрасочного покрытия.

    • 8.1.2 Если данные условия проверки не выполняются, то поверка не проводится.

    8.2 Опробование

    • 8.2.1 Собрать рабочее место в соответствии с рисунком 1 схемой электрической подключения. На коробке разрывной РК 170 - 1 на разъем ХР14 установить заглушку XS14 2РМ14К4Г1В1.

    • 8.2.2 На блоке БЭП 170-1 переключатель «ИЗМЕР U» должен быть установлен в исходном положении «ВЫКЛ», тумблер «200 В 400 Гц» - в нижнем положении.

    • 8.2.3 Подать на блок БЭП 170-1 трехфазное напряжение переменного тока 200 В 400 Гц.

    • 8.2.4 Проверка работоспособности блока электропитания блока БЭП 170-1

    • 8.2.4.1 На блоке БЭП 170-1 тумблер «200 В 400 Гц» установить в верхнее положение -должны загореться светодиоды «А», «В», «С». Тумблер «200 В 400 Гц» установить в нижнее положение, погаснут светодиоды «А», «В», «С», вольтметр «ИЗМЕР U» должен показывать отсутствие напряжения во всех положениях галетного переключателя.

    • 8.2.4.2 Вывернуть предохранители «- 9 ВП; 6,3 А», «9 В П; 1 А», «18 В П; 6,3 А», «- 27 В П; 6,3 А», «16 В П; 3,15 А», «- 27 В П; 3,15 А», «- 27 В Н; 3,15 А», «- 18 В Б; 1 А».

    • 8.2.4.3 Тумблер «200 В 400 Гц» установить в верхнее положение - должны загореться все светодиоды, кроме светодиодов «А», «В», «С».

    • 8.2.4.4 Тумблер «200 В 400 Гц» установить в нижнее положение. Ввернуть предохранители «- 9 В П; 6,3 А», «9 В П; 1 А», «18 В П; 6,3 А», «- 27 В П; 6,3 А», «16 В П; 3,15 А»,

    «- 27 В П; 3,15 А», «- 27 В Н; 3,15 А», «-18 В Б; 1 А».

    • 8.2.4.5 Тумблер «200 В 400 Гц» установить в верхнее положение - должны загореться светодиоды «А», «В», «С». Остальные светодиоды гореть не должны.

    • 8.2.5 На стойке С170 - 1 включить все источники постоянного тока и установить:

    • - на источнике «27 В Сл.1» - напряжение 30 В и ток 20 А;

    • - на источнике «27 В Сл.2» - напряжение 27 В и ток 10 А;

    • - на источнике «27 ВПЗ» - напряжение 27 В и ток 10 А;

    • - на источнике «27 ВК» - напряжение 30 В и ток 30 А;

    • - на источнике «- 27 ВК» - напряжение минус 30 В и ток 20 А;

    • - на источнике «62 ВАК» - напряжение 56 В и ток 12 А.

    • 8.2.6 Включить ПК.

    • 8.2.7 После загрузки компьютера на «Рабочем столе» экрана монитора найти ярлык про граммы «RM1701R...» в соответствии с рисунком 2.

    Пульт ППСИ-17 0-1.9500-0 (пильт-ихятгатор)

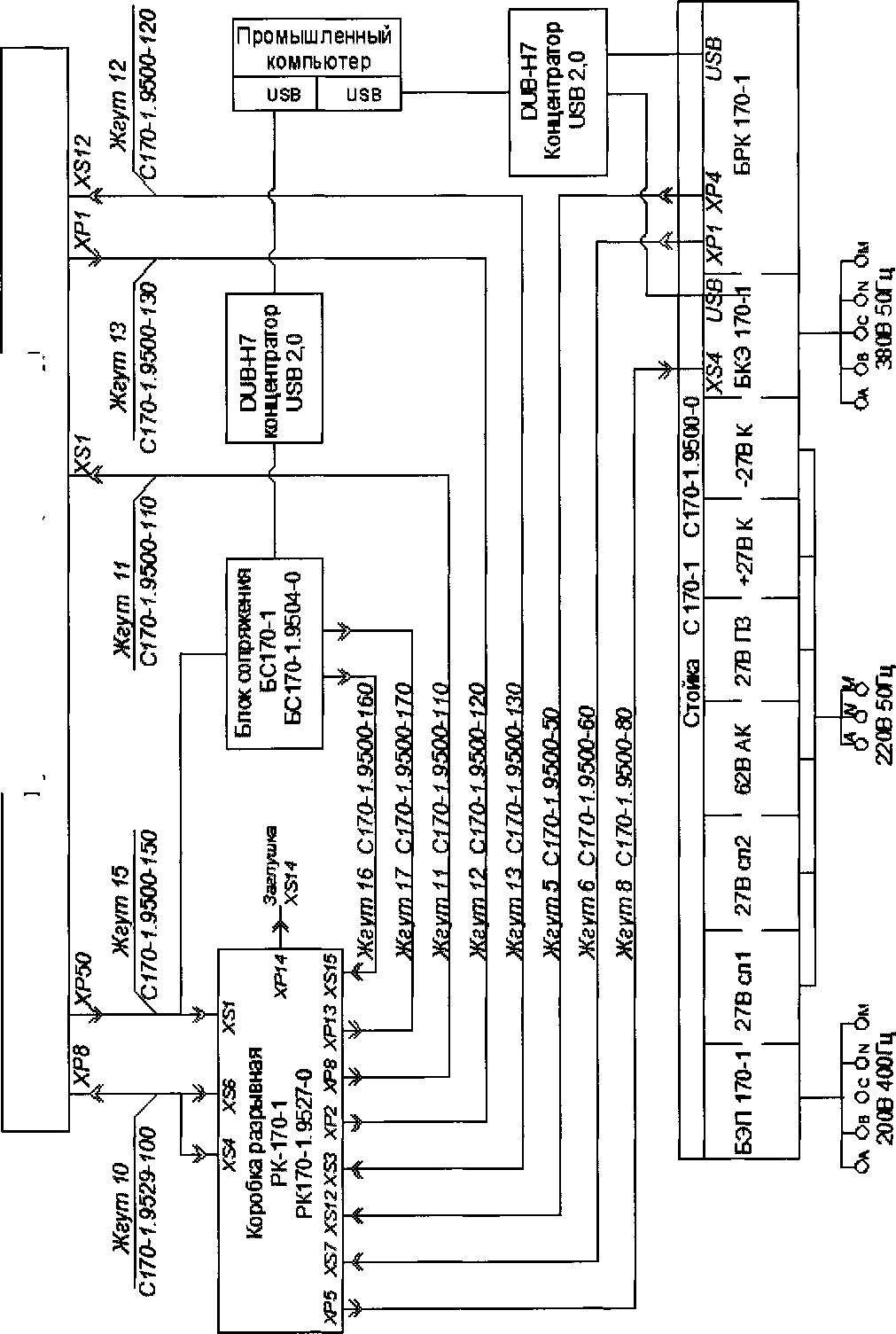

    Рисунок 1 - Схема электрическая общая системы измерительной

    Рисунок 2 - Ярлык ручной рабочей программы

    • 8.2.8 Курсором и двойным нажатием левой клавиши «мыши» запустить программу - на экране монитора должно открыться окно программы «Ручное РМ 170 - 1» в соответствии с рисунком 3.

      ПУ Ж. Регистр! ®Sta0-4x»W -

      • У<7 4?’^н|к!' •С«» ГА IH ,'

      •arIBMIW ;

      •ЭлаявоН '■

      ••«wpi___j

      ®ЯЙ6Г»М1Ы j

      Ла8«рижто2

      • • fW

      • • s»IMC

      ®8«MI

      •Ш«*.....

      • • ни       ;

      • • МАПНЫ

      .1.. . ■

      _____I

      •та...™ J

      ЛйК^_j:

      •«•ss£feb.......f

      •MW J

      е.«.»»»».пиЕи

      ___I

      •МОж.__

      <swaaa_J

      JtMSS-_____J

      •мйз___}

      •MSsSjjwu

      •&*»_____!

      • P*ws WW

      ®Щй •нрэы •дачи

      •ws>t

      •план

      ПМЫ* Регистр 4 <м» •заы

      •ЯжЫ

      • • »ВПП1>|

      •ж»р _

      • • И8Ь*,РГ1»1 |

      •27В ПЗ 2

      ДЦПАСК>3

      АЦПАСНЦ Р Г’езерв?

      Резерв 8

      &

      АЦП АС

      СМЦПАС *

      Я

      ♦278 Ht

      *278 rf

      &

      ►278 ПГ1.Г2

      &

      278И

      Я

      &

      ♦188П

      ♦1»П

      •л«И»|

      •сшзд     1

      • Лзв»      J

      •ан|.........

      »;»м      ',

      •ЭМ просты____;

      ЙОП А£Ж2

      ПЗ-1

      273 ЛИ

      1

      ?

      • 2»Wl

      v ¥С«

      СО.ОЙЗЗ

      v dl

      00,0000^

      V Имит пх

      • WBHIMIK,'

      V YC,

      v dll

      ада

      v СртмМСкт

      •Ир*Ы

      V YCt

      ада

      v da

      00.9090

      я coni

      V Резерв 1

      08.00®

      di

      ада

      ₽ WI

      •w

      > Р1

      SGOQCO

      & d2

      ада

      v ПИ

      • ПО ВгяПОы

      Р2

      0030

      v d3

      ада

      V »ген.

      • W₽>)

      V РЗ

      03.00®

      V «М

      даао ;

      Резерв 5

      •гжпм

      Р4

      ада

      V Резерв 2

      ада

      АЦПАСИб

      ПУБКЭАЦПН4

      ПУБКЭДЦПН»2

      фРвХЛЯв

      > Имсгпр

      Ш.ИХ»

      Ъ 27BH(tor)

      авоа

      Q 2ПНЦпк)

      '•» Нит w

      ада

      V ?78I1(v<m|

      аоао

      v 188Ь|тоМ

      •ймоии •

      > 278 ИП1

      278nift<xJ

      ада

      > ЯВЩтоМ

      • ««lUsKlrl

      » Рида

      V 27BO6(t<m)

      ада

      * 1СВБЬ<ж|

      Цусг.*?2ж«|рс{4

      W ГН8ИП

      ада

      * 278НГ|ток)

      ада

      v 9В1Цтж|

      • Чст 1й»»<Ы

      * ишрНУрэвг)

      №№

      > ИмСтИСУ(т<

      ада

      v 90ПН<ж1

      •эи .vi

      » Реттов Ш

      ада

      «/ РеэорвЦтоМ

      ада

      V 1ЮЛВОК)

      •мнпы

      v Роаер.17

      аДХЮОН

      * Резерват*»}

      ада

      * 27ВП(т«к|

      ПУ&КЭАЦПКЦ

      !»

      >•' а-'РЛРК

      ' «$4»ЛЯК

      г -бимнк

      z' 64-ФЛРК

      ' 64-ФЙРК

      г 63-*лрк

      ОЗФЙРГч

      ' $24>лрк

      32-ФЛРК

      01-ФЛРК

      ; г зрфли;

      ■г 31-00 : :

      < 31-00

      ГШИ&Р J

      ; Г »?БР

      Г 5И>УНШ Г

      /-■ 54-^МКЦ

      • SK1CU

      ; <-■ 56-0 :

      S22MU

      ; Г 52-2МЦ

      Г' 51Ш '

      Г 5ШТ ;

      Г ТЕСТ ■ ■

      ; г тш;

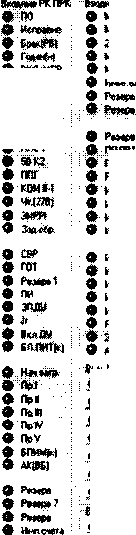

    Рисунок 3 - Окно программы «Ручное РМ изделия 170-1»

    • 8.2.9 При отсутствии ярлыка на «Рабочем столе» необходимо:

    • 1) Курсором и левой клавишей «мыши» дважды нажать на ярлык «Мой компьютер» в соответствии с рисунком 4.

    • 2) На «Рабочем столе» компьютера откроется окно программы «Мой компьютер». В системных папках найти и открыть папку «Изделие_170_1» дважды нажав курсором и левой клавишей «мыши» в соответствии с рисунком 5.

    • 3) В открывшемся окне программы курсором и левой клавишей «мыши» дважды нажать на папку «РМ 170-1 USB Кисйпое нов драйвера» в соответствии с рисунком 6.

      О:\Опчеле«ис, .300

      Рисунок 4 - Ярлык «Мой компьютер»

      Файл Прайса Вид Избранно» Сервис Справка назад *              z Поиск Палки

      ~ — '-  1ЦЦ) Щ0тделенме 300

      £ Злдач/ дим файяок и папок ~ **

      I              V-;

      | г^ежегитьпапг- :

      -

      70-270 РуйиРазар

      Размер Тип

      Палка с файлами

      Ийика с файлами

      Пота с Файлами

      v ^3 Переход

      Изменен

      05.06.2017 14:05

      04.07.2017 14:01

      31.05-2017 10:52

      Рисунок 5

    Файл Правка Вид илйш Сервис Справка

    5’ Пояж . Папки .;*]

    Размер Тип

    Папка с файлами

    Папка с файлами

    Папка с Файлами Н«ч»' » г A»iUtui.

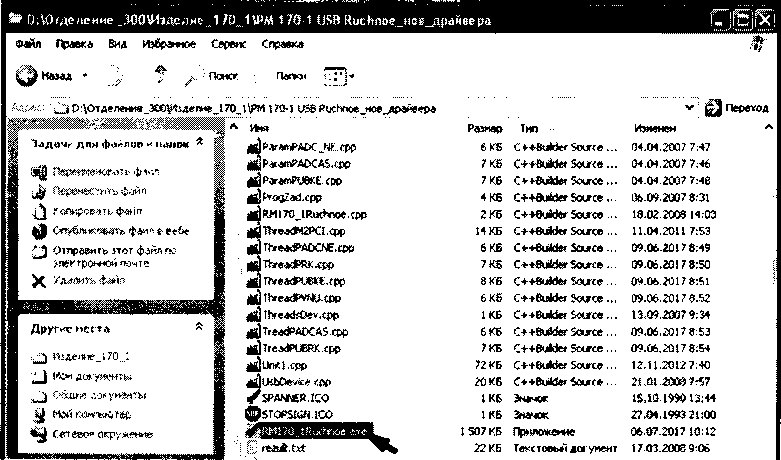

    • 4) В открывшемся окне программы найти файл «РМ 170-1 USB Ruchnoe.exe» в соответствии с рисунком 7. Курсором и левой клавишей «мыши» нажать на данный файл. Откроется окно программы в соответствии с рисунком 3.

    • 8.2.10 Убедится, что операционная система инициализировала все устройства USB:

    • - плата управления блоком электропитания (ПУ БКЭ) БКЭ 170 - 1.9503-100;

    • - плата управления блоком разовых команд (ПУ БРК) БРК 170 - 1.9505 - 100;

    • - плата выдачи начальных условий (ПВНУ) БС 170 - 1.9504-100;

    • - плата аналогово - цифровых преобразователей напряжения электропитания (АЦП НЭ)БС 170- 1.9504-300;

    • - плата разовых команд (ПРК) БС 170 - 1.9504-400;

    • - плата аналогово - цифровых преобразователей аналоговых сигналов (АЦП АС)

    БС 170 - 1.9504 - 500. Для чего, с помощью манипулятора «мышь» вывести курсор на ярлык «Безопасное извлечение устройства» в нижней строке панели задач. При нажатии курсором и левой клавишей «мыши» на ярлык отобразится список устройства, обнаруженных интерфейсом USB в соответствии с рисунком 8.

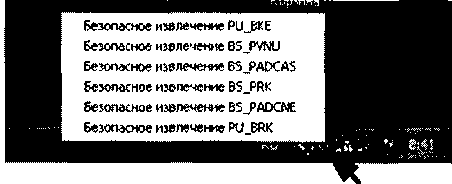

    Рисунок 8 - Диалоговое окно списка устройства

    Примечание - Если, какое либо устройство не определилось, то необходимо выполнить следующие действия:

    • 1) Снять напряжение с источников питания «27 В Сл 1» и «27 В Сл 2» нажав кнопку «OUTPUT» - на индикаторе должна исчезнуть надпись «OUT»;

    • 2) Отстыковать USB - кабели, идущие на системный блок от концентраторов;

    • 3) Включить источники питания, нажав кнопку «OUTPUT» - на индикаторе должна появится надпись «OUT»;

    • 4) Подстыковать USB - кабели, идущие на системный блок к концентраторам;

    • 5) Выполнить действие в соответствии с п. 8.2.10.

    • 8.2.11 На экране монитора ПК последовательно нажать виртуальные кнопки: «ПРК -АВТО»; «ПУБРК - АВТО»; «ПУБКЭ - АВТО»; «АЦПАС - АВТО»; «АЦПНЭ - АВТО» в соответствии с рисунками 9. Должны загореться виртуальные светодиоды на соответствующих кнопках и в диалоговом окне должны высветиться надписи - «ПРК», «ПУ БРК», «ПУ БКЭ», «АЦ ПАС» и «АЦ ПНЭ» готовы к работе в соответствии с рисунком 10.

    .......       ........... ПУ БКЭ                 J "1 ОДП АС     ..........ОДПНЗ...........

    0ПРК            ' 0ПУ&ЯП | Л , ОПВНУ О НУмгижн* <          0ПУБ13 | Л ! фОДПАС < ч         ©ОДЛЮ ‘         <

    У___                                       И»мв«н>НУ               j *                     ]                           ; Параметр» _     ,  | Пмммгры!

    Рисунок 9

    ВййРКПУЫЭ ДК1

    фвилОв

    jJSrrtCHI      '

    вмгга |

    . > J

    <ВклСПР

    фАмреткл

    •«>

    »ЭВг)

    OIW)

    Я>2?В БА* W__

    ___

    /пЙ J АЙТС

    Приять   Имя емка

    ~"ЛА8ТО

    ПРИНЯТЬ :

    Л₽к

    ПУ г<?гслл >■ jw&ms.. ПУ £K3      >. рабгч

    Плата ОДП AC > йяетаОДПнУ

    готова • работе.. | готсвв к рэкете

    64-441W

    КФЛРК ' 6) «РОРК

    3100 ■ 55-ВИБР " МФУНЙ1 ' Я4СЦ

    52-Э4Ц

    518Ы '' ИСТ

    ♦ й^ЛРК

    . «ФПРК ' ЗН»

    ' 55ШР Г

    5ИСЦ

    S2-2MU 51-8К1 <- ТЕСТ

    ПУБКЭ АЦП №1

    -9еБ|ю.|

    & *№1)иж]

    у 18вП[вх)

    '•* гтвпдо

    » 168ПЫ

    О 27ВН(»|

    ПВНУ

    <>П8НУ      9 НУ MrtWMW

    И»мн*<п»НУ                 ‘

    АЦПОД__

    1 JAB К

    Заппас

    .’5 одто

    Oqxc. ?

    (НягАЦП

    Параметра*!

    04125

    6406?

    cam

    641»

    0.ЭМ1

    игез

    12SS6

    ПУБКЭАЦП №8

    278U«I

    Л9Л7

    27ВКЫ

    •гелж

    S7 27Вс<1[ет)

    &Ш4

    V 628 АКЫ

    24609

    » гтвпз-цв)

    387»

    V ■

    еедяю

    -

    4ЮЯЙ9

    ;✓

    03 0«0

    АЙПНЭ_ Г/одпнэ' ~

    ОпрвсАЦП| Параметры^

    • 8.2.12.1 В окне «ПУ БКЭ АЦП № 4» должны появиться значения напряжения холостого хода U(xx) в соответствии с рисунком 13 и соответствовать показаниям вольтметра на блоке БЭП 170 - 1. Показания напряжения U(xx) системы сверить с показаниями вольтметра «ИЗМЕР U» блока БЭП 170-1 посредством установки галетного переключателя «ИЗМЕР U» в необходимое положение в соответствии с рисунком 14.

      ВьиадныеРКПУ БКЗ

      0ВхлН*. W

      _____J фВкпБРЯ ;

      $Вм127ВДУ. ф Ви п Ин Б_ат ИСУ,

      фВкл27В5«РЛ2

      ВыййныеРКПУ БКЗ ! Вил.Нж.

      I jBmiFIw.

      Г

      П"Вкп278Да

      П ВклИм БагИСУ

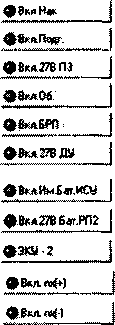

      Рисунок 11

      Рисунок 12

      ПУ БКЭ АЦП ММ

      W-

      -9ВБ(хх)

      ■12.5532

      9

      ■188Б(хх)

      21,2700

      Р

      ЭВЩхх)

      ■19.9902

      V

      •ЭВП(хх)

      ■12X318

      Яй

      180П(кх)

      -20.3962

      S7

      ■27ВПЫ

      ■2М506

      fy

      168П[х«1

      •17.4551

      S’

      •27ВН(хх)

      29.5614

      ПУБКЭДЦ1Ш5

      V 27ВК|хх)

      31,4316

      ,у 2ZBK(xxJ

      ■29.7603

      Гу 27Всл1[хх]

      27.0733

      v 62BAK(xxJ

      ■60.7910

      Гу 27ВЛЗ-1(о)

      26.49»

      Йу . -   .

      ИЖЮ

      Ш - < ' . .

      МОЙЮ

      Г|у • :               :

      00,00»

    Рисунок 13

    Рисунок 14 - Передняя панель блока БЭП 170-1

    • 8.2.12.2 В окне «ПУ БКЭ АЦП № 5» должны появится значения напряжения холостого хода (хх) в соответствии с рисунком 13 и соответствовать показаниям приборов источников питаний «+ 27 В К», «- 27 В К» и «27 В Сл».

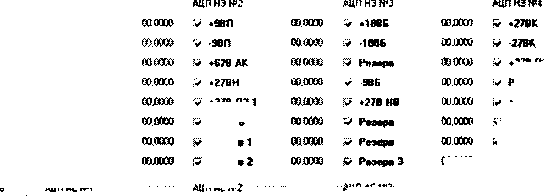

    • 8.2.12.3 В окнах «АЦП НЭ №1» - «АЦП НЭ №4» должны появиться значения напряжения в соответствии с рисунком 15.

      АЦП НЭ №1

      АЦП НЭ №2

      АЦП НЭ №3

      , АЦП НЭ №4

      р

      +27В НГ

      26.861Б

      р

      +9ВП

      15,4924 |

      W-

      ♦18ВБ

      24,4880

      ■

      ♦27ВК

      29.2820

      Р

      +27В об.

      26.8250

      i р

      -9ВП

      •13.2673 |

      i р

      -1ВВБ

      ■21.2896

      -27В К

      -30.9706

      Р

      ♦27В ПГ1.Г2

      26.8882 :

      р

      ♦62В АК

      -8.8232 :

      р

      Резерв

      0.2783

      f R

      ♦27В ПЗ-2

      26.8540

      р

      Резерв

      0.2905

      | Р

      ♦27ВН

      26.8799 !

      а Р

      -9ВБ

      •125786 ■

      ip'

      Резерв

      0.3076

      р;

      -27В ПГ1.Г2

      ■32.4171

      I р

      ♦27В ПЗ-1

      27.5571

      а/Р

      ♦27В НВ

      26.9844

      р

      +27В Бат.РП2

      26.9868

      Р

      -27ВН

      ■28.4210

      ip

      27В ДУ

      26,7869 i

      а р

      Резерв

      0,2637

      36В (А-В)

      0.0000

      Р

      ♦18ВП

      24,4131 :

      р

      Резерв 1

      0,2905 =

      jap-

      Резерв

      0,2783 ;

      36В (В-С)

      0.0000

      Р

      +16ВП

      21.4297 ;

      jap

      Резерв 2

      0.3418 j

      р

      Резерв 3

      0,3247

      ijp

      36В (С-А)

      0.0000

    Рисунок 15

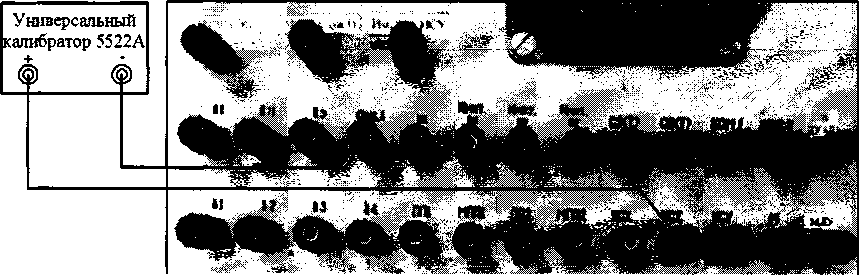

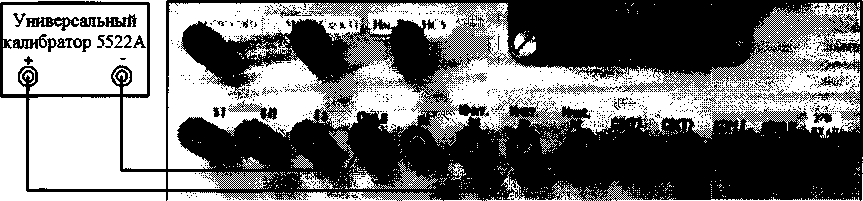

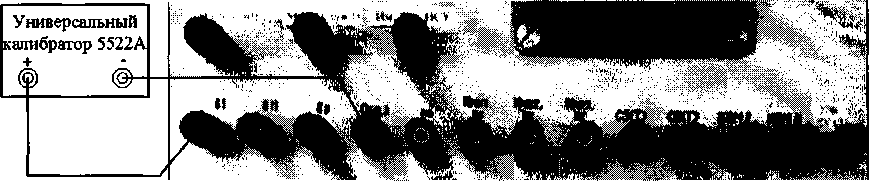

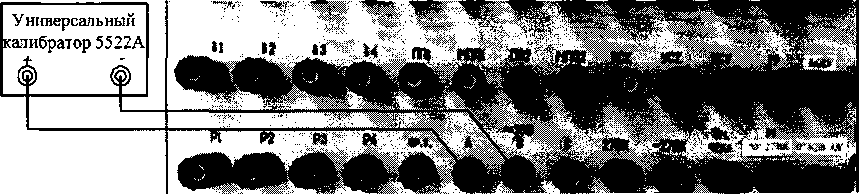

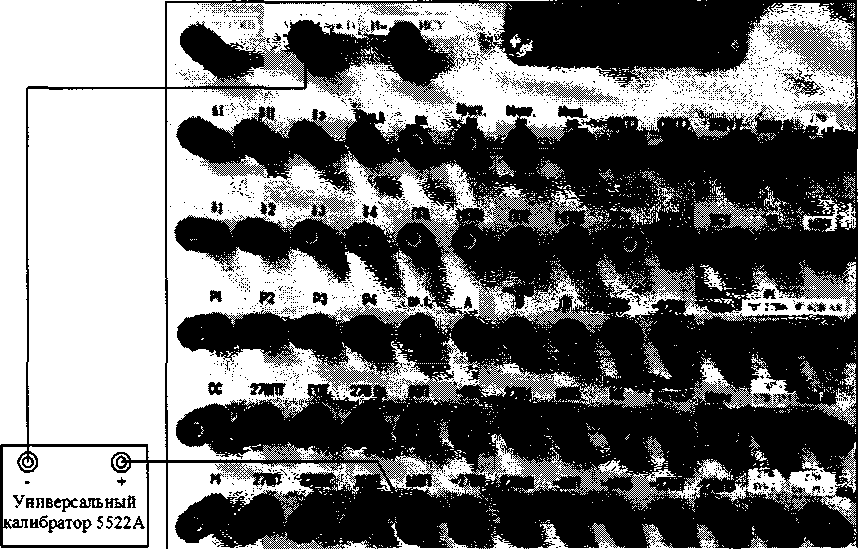

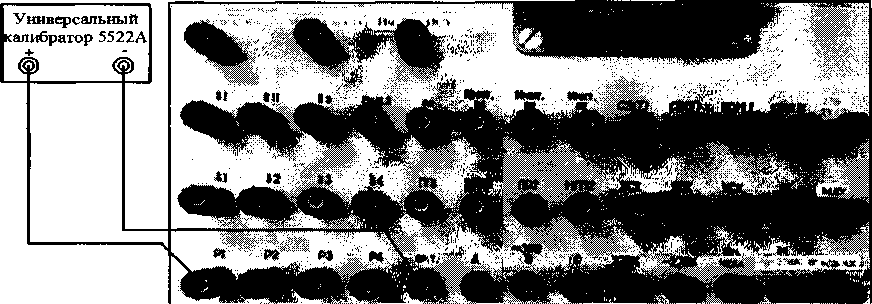

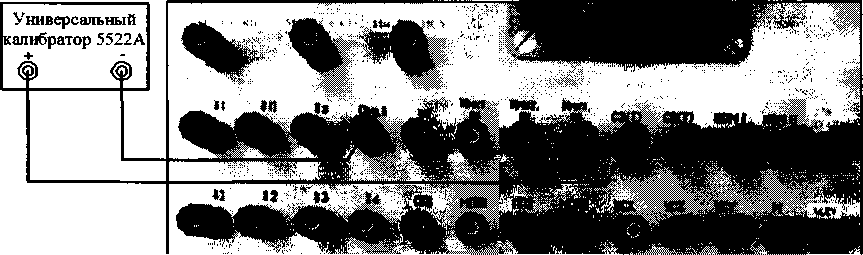

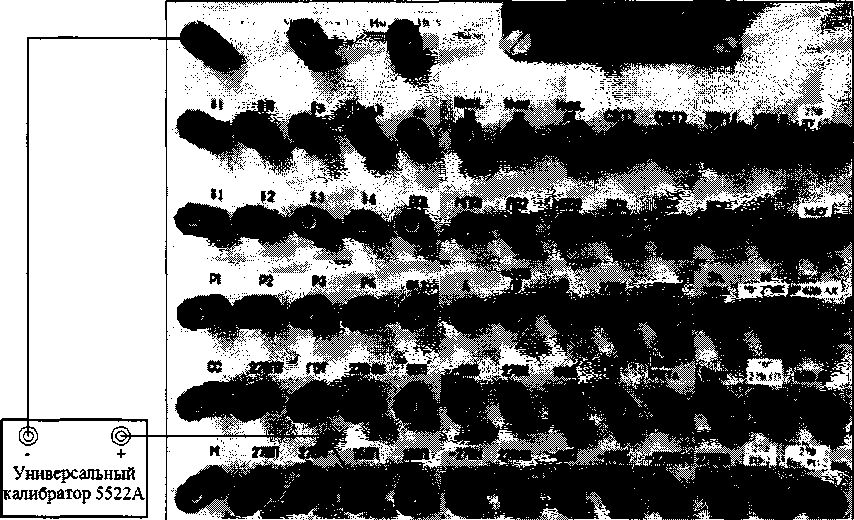

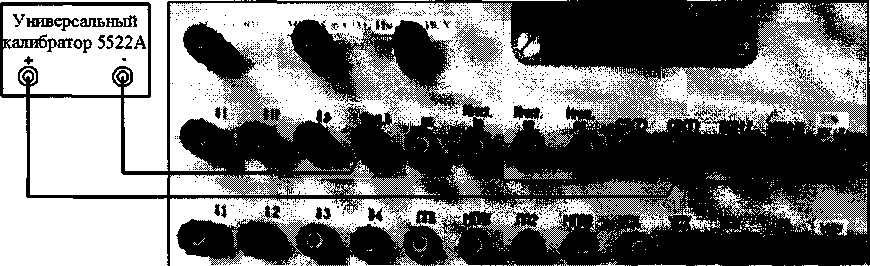

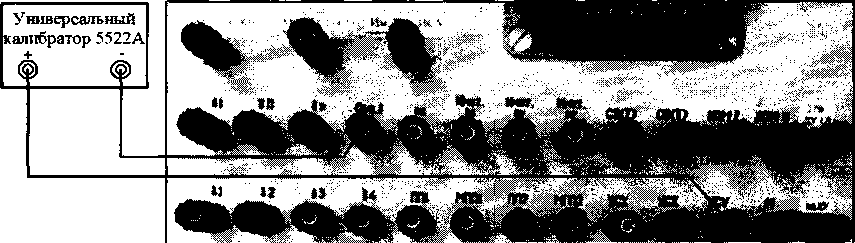

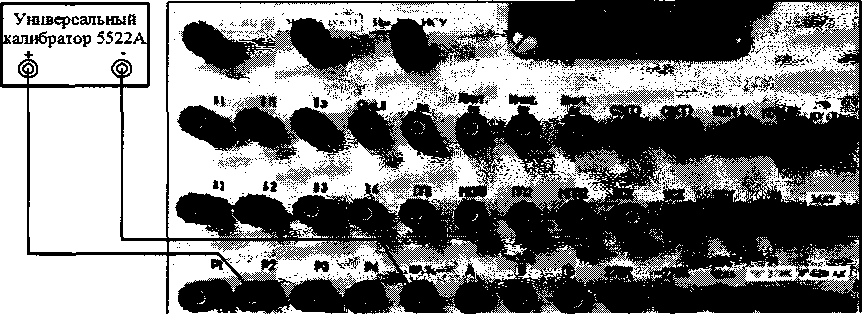

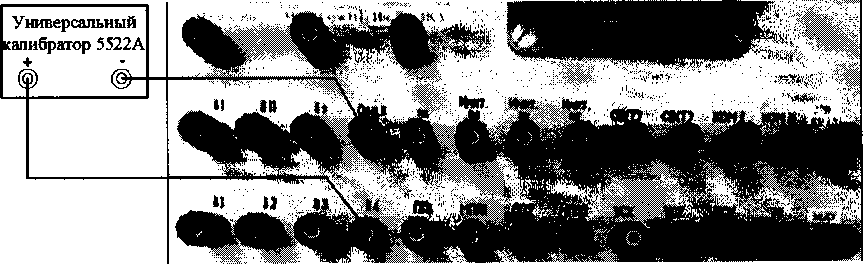

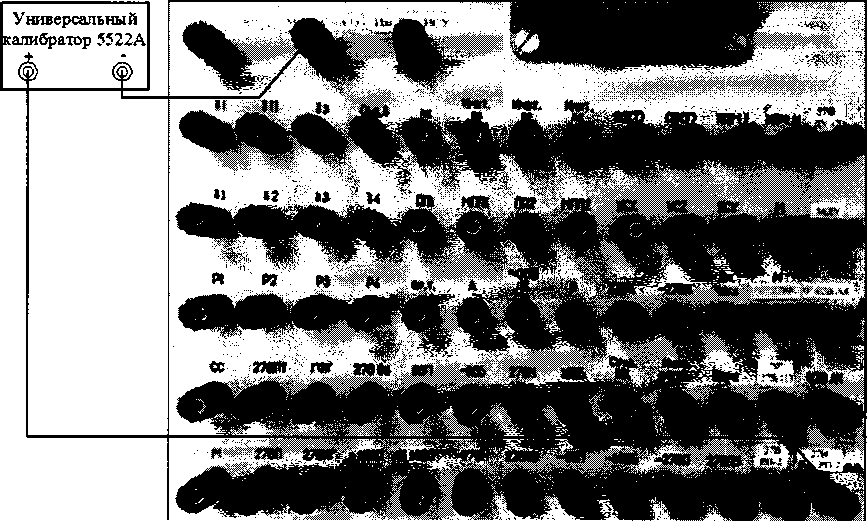

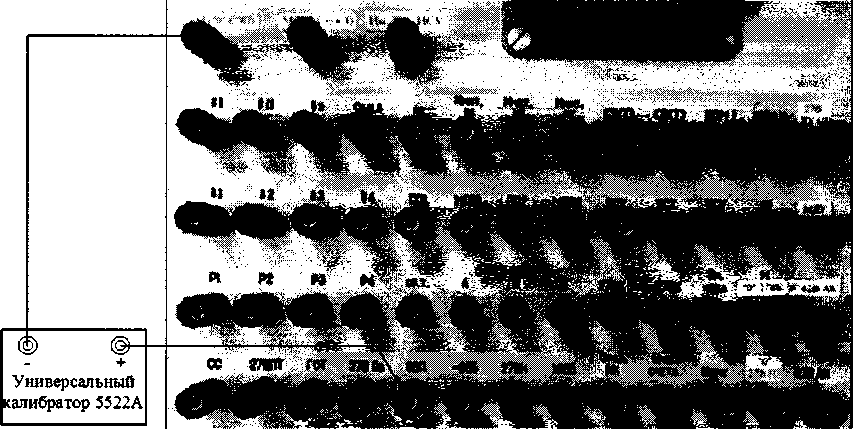

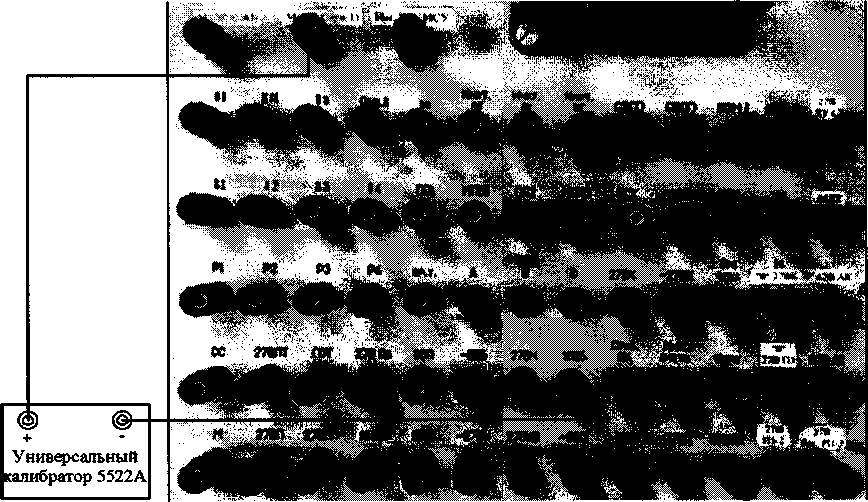

    • 8.2.13 Подготовить источник постоянного тока согласно руководству по эксплуатации. Установить на источнике напряжение постоянного тока 5 В. Последовательно подключить источник к клеммам на пульте проверки для проверки «АЦП АС №1» - «АЦП АС №5» соблюдая полярность согласно таблице 3. Напротив проверяемого сигнала высветится напряжение постоянного тока по значению близкое к значению и соответствующей полярности, выставленному на источнике в соответствии с рисунком 16.

    Таблица 3

    АЦП АС №1

    АЦП AC №2

    АЦП АС №3

    АЦП АС №5

    «+»

    источни

    ка

    «-»

    источни

    ка

    «+»

    источни

    ка

    «-»

    источни

    ка

    «+»

    источни

    ка

    «-»

    источни

    ка

    «+»

    источни

    ка

    «-»

    источни

    ка

    YCx

    Общ. 5

    51

    Общ. 5

    Имит пх

    Общ. 5

    Имит пу

    Общ. 5

    YCy

    511

    Сраб Икт

    Имит nz

    YCz

    5э

    CBt

    Ишрк

    Pl

    ср.т.

    51

    C3t

    P2

    52

    P3

    53

    P4

    54

    АЦП АС №1

    АЦП АС №2

    АШ1АСМЗ

    АЦПАС№4

    Р

    ¥Ск

    5.004а

    р

    dl

    •0,0178

    S' Имит mt

    одаоз

    & Резерв?

    0,0391 :

    Р

    YC,

    о.ооюЖ

    р

    dll

    •0,0355

    & Сраб. Икт

    0.0182

    ■ Г? Резерв 8

    •0,0272

    Р

    YCz

    0.0030

    р

    da

    •O.O3S5 j

    V CB(T)

    0,0030

    !•» Резерв 9

    •0.0272

    Р

    Резерв 1

    ОЛСЙЮ

    р

    <n

    ■0,0414 ;

    & C3(T|

    ОДОМ

    . S' Резерв 10

    ■0.0151

    Р

    Р1

    0.0000

    S'

    <12

    •0,0474

    № пи

    0.0030 :

    S' Резерв 11

    0.0242

    р

    Р2

    0,0075

    р

    d3

    ■0.0474

    S' 1 ген.

    -0.0091

    р Резерв 12

    ■0,0121

    р

    РЗ

    ■0,0075 :

    р

    d4

    ■0,0414

    S' Резерв 5

    ОДЛ 9

    R7 Резерв 13

    ■0Л272

    р

    Р4

    олюо

    р

    Резерв 2

    •0.0414

    f? Резерв 6

    о.оаю

    5/ Резерв 14

    -01)333

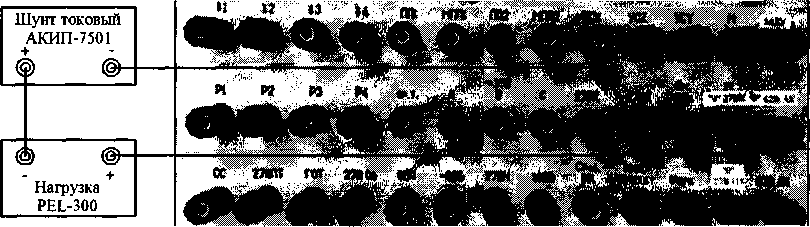

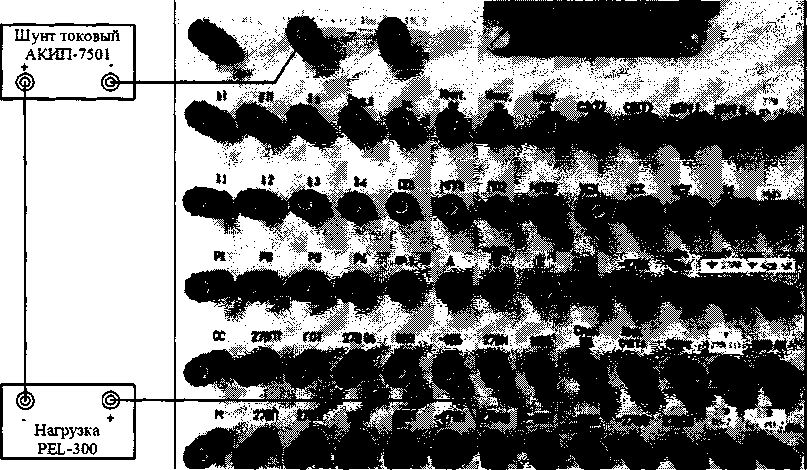

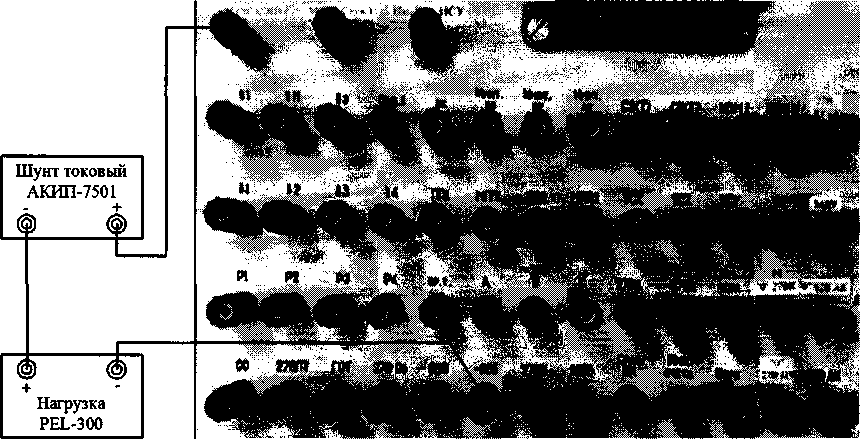

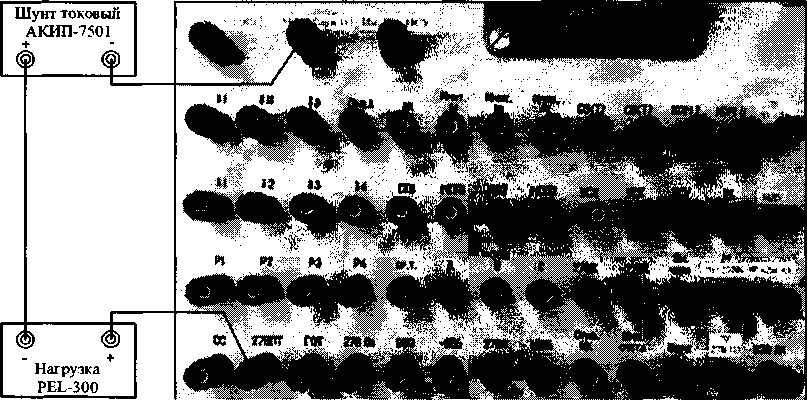

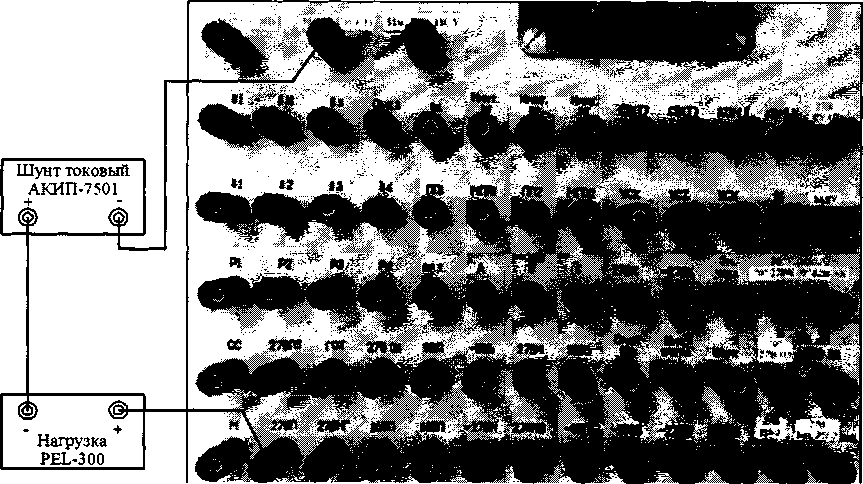

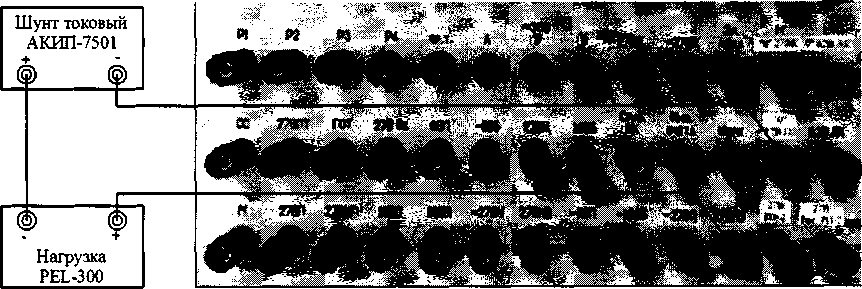

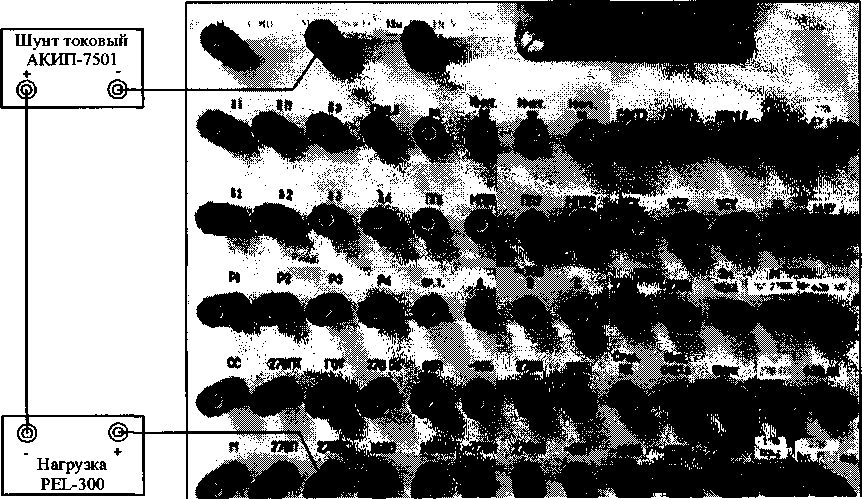

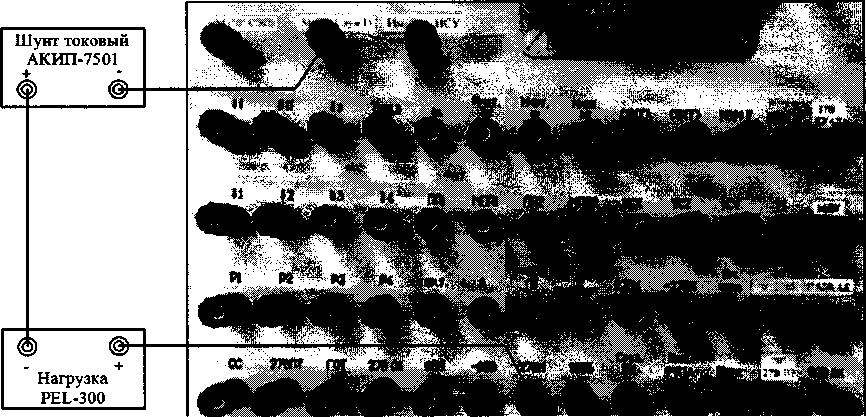

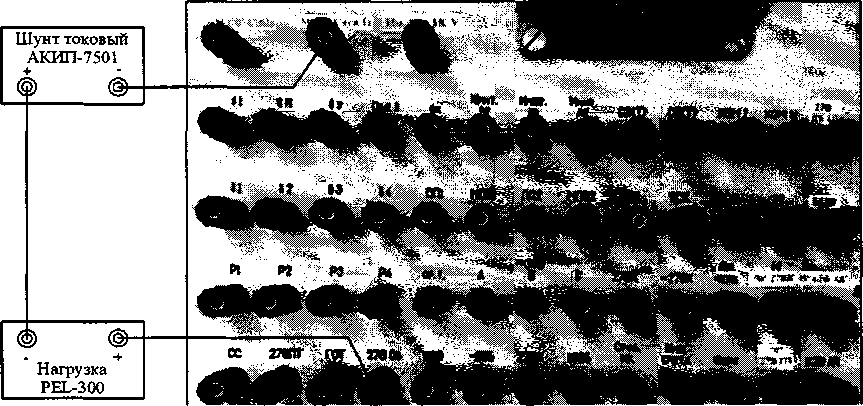

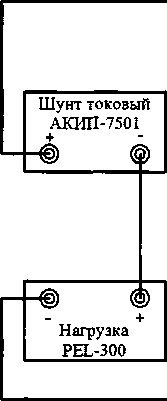

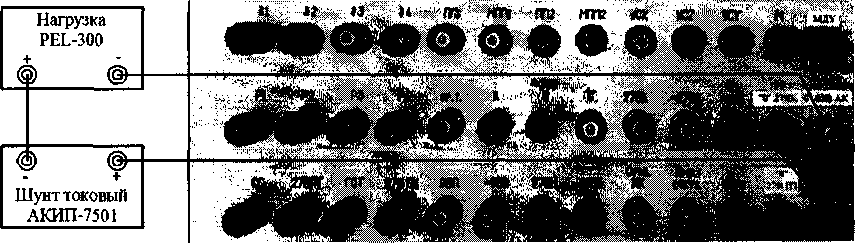

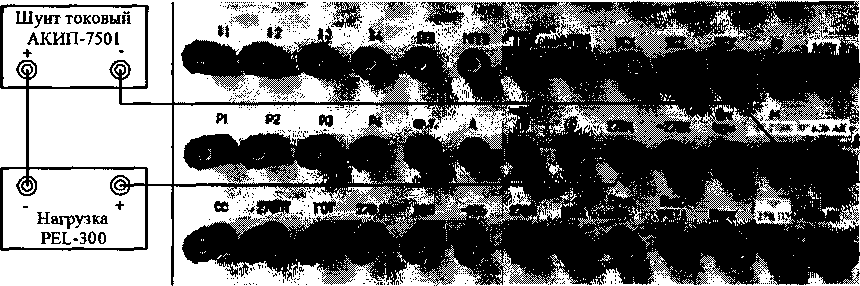

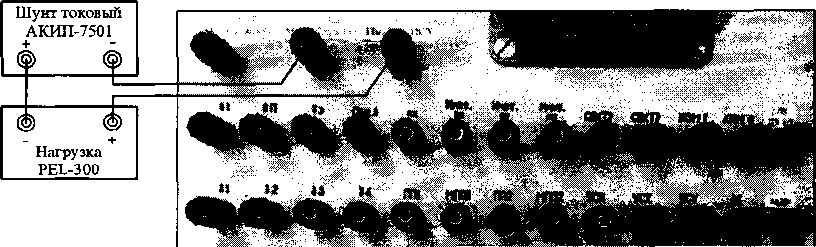

    • 8.2.14 Подготовить токовую нагрузку PEL-300 согласно руководству по эксплуатации. Установить на PEL-300 ток нагрузки равный 1 А. Последовательно подключить нагрузку к клеммам на пульте проверки для проверки «ПУ БКЭ АЦП №1» - «ПУ БКЭ АЦП №3» соблюдая полярность согласно таблице 4. В окне программы «Ручное РМ 170 - 1» в окнах «ПУ БКЭ АЦП №1» - «ПУ БКЭ АЦП» №3 высветятся значение тока нагрузки близкое к значению, выставленному на PEL-300 для соответствующей цепи в соответствии с рисунком 17.

    Таблица 4

    ПУ БКЭ АЦП №1

    ПУ БКЭ АЦП №2

    ПУ БКЭ АЦП №3

    «+» PEL-300

    «-» PEL-300

    «+» PEL-300

    «-» PEL-300

    «+» PEL-300

    «-» PEL-300

    27 В Н

    М(27ВСл1)

    27 В НВ

    М (27 В Сл1)

    16ВП

    М (27 В Сл1)

    27 В П

    18ВБ

    М(«0» СЭП)

    -27ВН

    27 В ПТ

    М («0» СЭП)

    -9ВБ

    27 В К

    «0» 27 В К»

    27 В Об

    М («0» СЭП)

    - 18ВБ

    «0» 27 В К»

    -27 В К

    27ВНГ

    9ВП

    М («0» СЭП)

    27 В ПЗ-1

    «0» 27 В ПЗ»

    Им. Бат. ИСУ

    М («0» СЭП)

    -9ВП

    62 В АК

    «0» 62В АК»

    18ВП

    М (27 В Сл1)

    М («0» СЭП)

    -27ВП

    АЦП АС №5

    08 В™

    ; гПУБКЭМШНЧ .......

    БКЗАЦП1Р2

    ПУ БКЭ АЦП №3

    —™="

    Р Имигру

    0.0121

    ₽ 27ВН(ток)

    1.7361

    278НВ(ток)

    1.2840

    р 168Л(т<ж1

    •0.0803

    » Ммктпг:

    0.0000

    Р 278П|ток)

    2.0752Ж Р

    108 Б (ток)

    1.05®

    v -278Н(тох)

    0,0214

    № 27В ИП1

    0,3711

    Р 27ВПТ(ток)

    0,6798    Р

    ВВБ(ток)

    1.2517

    V 27ВК(т<ж)

    2,6232

    К? Рпер

    -охизо

    Р 27ВО(Цт<ж)

    0.6702 р

    188£(tokJ

    0.0167

    Р -27ВК(ток)

    •16292

    & гнвип

    О.МОО

    Р 27ВНГ(ток)

    1,1556    ₽

    9ВП(ток)

    ■0,2167

    Р 27ВП31(ток)

    •0,1643

    р ишрк|Ур.заг)

    ■0J3031

    Р Йм.6вг.ИСИ(т<

    Д6798 ,: J S7

    ■ЭВЛ(ток)

    0,0702

    » 628АК(пж)

    6,9336

    Резерв 16

    О.ЮЗО

    Р Резере1(т<ж]

    03467 : ' Р

    18ВП(ток)

    ■0,1465

    03418

    \ Р Резерв 17

    А0091

    Р Резерв2(ток)

    0.3418    Ъ

    278П(ток)

    . 0,1204 j

    0,3467

    Рисунок 17

    • 8.2.15 Курсором и левой клавишей «мыши» в окне программы «Ручное РМ 170 - 1» выключить повторным нажатием виртуальные кнопки:

    • - «Вкл. Нак», «Вкл. Подг», «Вкл. 27 В ПЗ», «Вкл. Об», «Вкл. БРП», «Вкл. 27 В ДУ»;

    • - «ПРК - АВТО», «ПУБРК - АВТО», «ПУБКЭ - АВТО», «АЦПАС - АВТО», «АЦПНЭ - АВТО». Соответствующие виртуальные светодиоды должны погаснуть.

    • 8.2.16 Закрыть окно программы «Ручное РМ 170 -1». Для чего в правом верхнем правом углу окна программы курсором и левой клавишей «мыши» нажать «X».

    Примечание - При выявленных во время проверки несоответствий систем измерительная направляется в ремонт. Дальнейшая эксплуатация системы не допускается.

    8.3 Проверка контрольных сумм исполняемого кода (цифрового идентификатора программного обеспечения (ПО))

    • 8.3.1 Определение идентификационного наименования программы и контрольных сумм исполнительных файлов рабочей программы.

    • 8.3.1.1 На «Рабочем столе» компьютера найти ярлык рабочей программы «АРМ 170 - 1» в соответствии с рисунком 18. Курсором и правой клавишей «мыши» нажать на ярлык рабочей программы.

    • 8.3.1.2 В открывшемся списке действий курсором и левой клавишей «мыши» нажать «Свойства» в соответствии с рисунком 19.

    АРМ 170-1

    Рисунок 18 - Ярлык рабочей программы

    |Открыть

    !   Запуск от имени...

    j   7-Яр

    j  CKSMA

    Закрепить в меню “Пуск"

    Отправить

    Вырезать

    Копировать

    Сомать ярлык

    Удалить

    Переименовать

    Рисунок 19

    • 8.3.1.3 В открывшемся окне «Свойства» курсором и левой клавишей «мыши» нажать виртуальную кнопку «Найти объект» в соответствии с рисунком 20.

    Свойства: Аттестаций

    НАпеСШИЯ

    Размете»*'*

    Иза_1 TO.ZOt 7_06_36_Атесгдаи>а

    Ойьект

    Рабоч-w пзп*а i D.          ЖЖИ       7СИ 3«J 70_

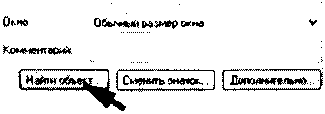

    Рисунок 20

    • 8.3.1.4 На экране монитора откроется окно программы «D\ отделе-ние_300\Изделие_170_1\Изд_170_2017_06_27...». Курсором и правой клавишей «мыши» нажать «PM170_USB.exe.» в соответствии с рисунком 21.

      I Мйн

      ЧйМГ * *'"*75 WVF*|*W™*S^

      */м*ЙИ$< ДчЖУ?Фе#»<£>1 j J Мой SOWMOW

      (|BpMl7ajJBB,bpr

      PMl7OU».qx>

      PM 170JJSB.dsk

      ffliTOjusBJk

      28 КБ

      8C8₽rojed

      03.05.ajl7 10:07

      2КБ

      С++8иИег Source ...

      03.05,201710:07

      8КБ

      ОайлТбГ

      31.05.8)118:49

      2500 КБ

      Приложению

      26,05.2017 9:80

      3648 КБ

      •айлИС’

      26.06.2017 9:50

    Рисунок 21

    • 8.3.1.5 В открывшемся списке курсором и левой клавишей «мыши» нажать «Свойства» в соответствии с рисунком 22.

    =  Открыть

    :   Запуск от имени...

    А   7>2ф

    s  CRCSHA

    5   Закрепить в меню "Пуск"

    ‘   Отправить

    ?  Выремть

    .   Копировать

    Создать ярлык

    Удалить

    Переименовать

    Рисунок 22

    • 8.3.1.6 В открывшемся окне «Свойства PM170_USB.exe.» курсором и левой клавишей «мыши» нажать виртуальную кнопку «Хеш-суммы файлов» в соответствии с рисунком 23. В открывшимся окне программы будут представлены алгоритмы вычислений и цифровой идентификатор ПО (контрольная сумма исполняемого кода) в соответствии с рисунком 24.

    ^Свойства: РМ170 USB.exe

    PM170_USE.exe

    Рисунок 23

    Свойства; РМ1 /0 US0.exe

    Общи® Совместимость Хеш-суммы Файлов Сводка

    Имя        Значение хеша

    CRC32

    MD5

    SHA-1

    Рисунок 24

    • 8.3.1.7 Полученный результат сравнить с хеш-суммой, записанной в формуляре СИ PM 170- 1.9500-0 ФО.

    • 8.3.1.8 Закрыть открывшиеся окно «Свойства: PM 170 - l_USB.exe». Для чего, курсором и левой клавишей «мыши» в правом верхнем углу нажать значок «X».

    • 8.3.1.9 Выполнить действия согласно методики п.п. 8.3.1.4  8.3.1.8 для файлов хране

    ния коэффициентов, расположенных в соответствии с рисунком 25:

    • - платы аналоговых сигналов БС 170 - 1.9504-500 - «PADCAS. раг»;

    • - платы напряжения БС 170 - 1.9504-300 - «PADCNE. раг»;

    • - блока контроля электропитания (БКЭ) БКЭ 170 - 1.9503-0 - «PUBKE. раг» и «PUBKE1. раг».

      1Кб Файл "PAR"

      1 Кб Файл "PAR"

      1КБ Файл “PAR"

      1КБ Файл "PAR"

      09.11.2017 10:10

      07.12.20178:10

      09.11.20179:23

      09.11.20179:23

    Рисунок 25

    • 8.3.2 Определение наименования программы и версии рабочей программы.

    • 8.3.2.1 Курсором и левой клавишей «мыши» дважды нажать на ярлык рабочей программы в соответствии с рисунком 18.

    • 8.3.2.2 На «Рабочем столе» откроется диалоговое окно «Рабочее место контроля изделия РМ 170 - 1 (174 - 1)». Курсором и левой клавишей «мыши» нажать виртуальную кнопку «О программе» в соответствии с рисунком 26.

      ИспытаниеРезультаты ПаранетрыП|^^^Д

      И ЙУ

    Рисунок 26

    • 8.3.2.3 На экране монитора откроется информационное окно «О программе» в соответствии с рисунком 27.

    • 8.3.2.4 Закрыть открывшиеся информационное окно «О программе». Для чего, курсором и левой клавишей «мыши» нажать виртуальную кнопку «ОК» или в правом верхнем углу значок «X».

      Аетомятизироеанное ргйочее место для контроля изделия Р1ТО-1

    Version beta 2007 -2013 г. (cl ОДО ГосМКБ ВЫМПЕЛ им. Topowa

    Разработчики:

    Журавлев ЛИ.     Дмитриев ДА

    Смехом ГА.       Реутт Л.Г

    СимоиеммжГВ ОсигаздПВ

    ОК

    Рисунок 27

    • 8.4 Определение метрологических характеристик

    8.4.1 Подготовка

    • 8.4.1.1 Запустить рабочую программу. Для чего курсором и левой клавишей «мыши» дважды нажать на ярлык «АРМ 170 -1» в соответствии с рисунком 18.

    • 8.4.1.2 Откроется «Главное окно» программы, в котором курсором и левой клавишей «мыши» нажать на «Аттестация» в соответствии с рисунком 28. Откроется окно программы «Аттестация рабочего места 170 -1 в соответствии с рисунком 29.

      Архивация

    Паранегры ©программе Аттестация

    Я

    Рисунок 28

    Ащшт рабочего wca 1 /0-1

    работу.

    ; Т<>,и

    Pteoeto# скналы

    : Сигналы HOC

    ■■: Раэвеье команйь»

    •SSM 1

    -*«• i

    ■*S     j

    :МЙИ£ПЙ. J

    PI      |

    ф&клНак      j

    непм |

    sen i

    «п

    Ииивд :

    j.

    ав«пж.     [

    «ПИ :

    э#п I

    «п ;

    Им» nt i

    P3     •

    авмявпз    |

    шнн 1

    ивп .

    ЯП   j

    Сеиик! j

    ₽4     |

    ЛЬ.м     |

    иппм 1

    1

    CWI j

    J 40

    6* j

    фВкяБРП

    ■■ : ■■

    ISBt     I

    uw 1

    tees

    Uu«r.

    Sii !

    вв.лИМ£гИСУ 1

    1

    звп

    »en '

    «5

    ®вмг?9БжИ1г I

    278HW ;

    ■гган >

    vty i

    si :

    фЗКУ-г       |

    27ВЛ32 5

    YCz j

    «2 |

    0S..л га(.|         J

    И8П31Ы j

    ЯВПЯ :

    27ВПМ |

    :S:1 'iff?

    фВкв «<•}       |

    а» км |

    глк |

    CTR    |

    5« I

    ■.«(ЯИ.Гг

    дак }

    j

    г»п !

    mn j

    :<:ГИВр«ЬЙНН0ГОН1^П j

    275 HR    j

    A-8   :

    гтвн |

    ■          B-C 5

    278 НГ |

    :   27ВНГ     |

    A-C 5

    .. г«0£ <

    278 0s j

    ЙВЯ!Ы j

    !

    «8АК |

    гпви |

    г» MmSmmwJ

    2788®«Н |

    278 П’

    Начать работу

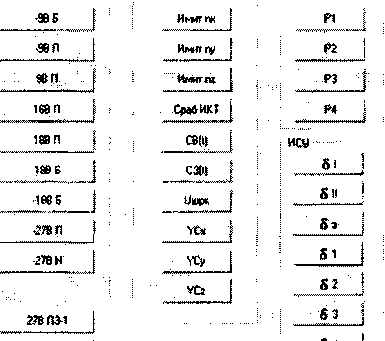

    Рисунок 29 - Диалоговое окно программы для проведения поверки РМ 170-1

    • 8.4.1.3 Курсором и левой клавишей «мыши» внизу диалогового окна нажать виртуальную кнопку «Начать работу». Если в рабочем месте отсутствуют, какие либо платы или они не работают, то на экране монитора откроется информационное окно РМ 170 - 1 с указанием неработающих устройств в соответствии с рисунком 30. Курсором и левой клавишей «мыши» нажать виртуальную кнопку «ОК» и выполнить ремонт.

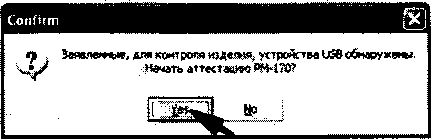

    • 8.4.1.3 Если рабочее место исправно, то на экране монитора откроется информационное окно «Confirm» в соответствии с рисунком 31. Курсором и левой клавишей «мыши» в информационном окне нажать виртуальную кнопку «Yes». Информационное окно «Confirm» закроется, система готова к работе.

    Устройства: АЦПНЭ не включились!!!

    Рисунок 30

    Рисунок 31

    Внимание!!! - если программа «зависла», то необходимо снять напряжение на выходе источников питания «27 В Сл. 1» и «27 В Сл.2», перегрузить компьютер и выполнить действия в соответствии с п.п. 8.4.1.1 - 8.4.1.3.

    8.4.2 Определение относительной погрешности измерений напряжения постоянного тока по цепи «- 9 В Б (хх)»

    • 8.4.2.1 На передней панели блока электропитания (далее - БЭП) выключить тумблер «200 В 400 Гц», на задней панели отстыковать разъем ХР1 жгута 4 С 170 - 1.9500-40.

    • 8.4.2.2 Собрать схему в соответствии с рисунком 32. Для чего, подключить универсальный калибратор «FLUKE» 5522А (далее - калибратор) соблюдая полярность:

    • - «+» калибратора - к клемме «М («0» СЭП)»;

    • - «-» калибратора - к клемме «- 9 В Б».

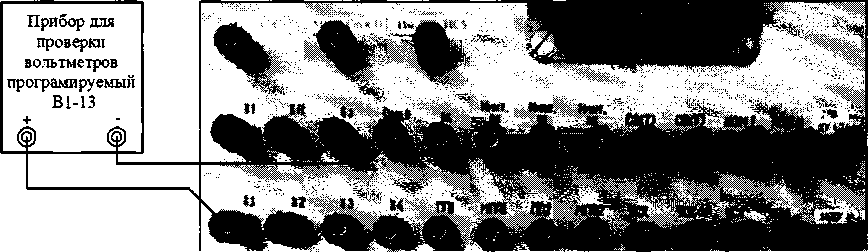

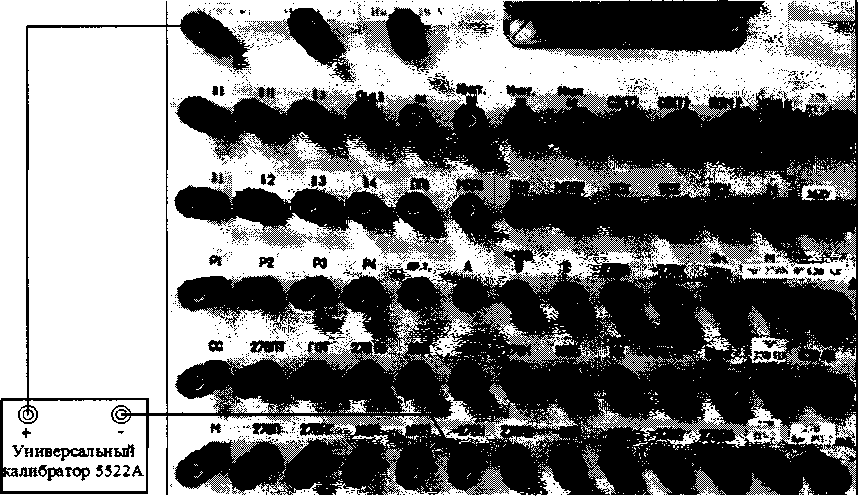

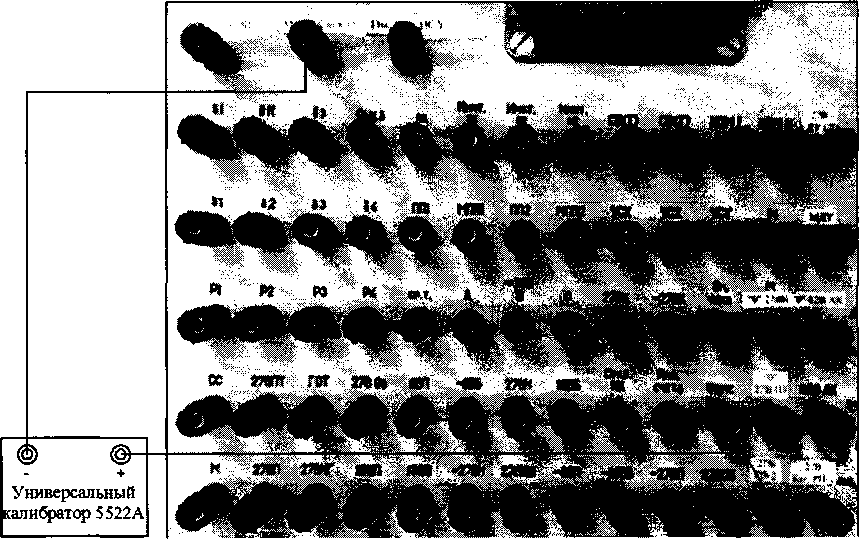

    Рисунок 32 - Схема подключения для поверки напряжения по цепи «- 9 В Б»

    • 8.4.2.3 С управляющего компьютера подать команду нажав курсором и левой клавишей «мыши» виртуальную кнопку «ВКЛ. БРП» в соответствии с рисунком 33.

      »6кл.278ПЗ

      ФВкл.06

    Рисунок 33 - Включение команды «Вкл. БРП»

    • 8.4.2.4 Установить на калибраторе напряжение постоянного тока минус 8,5 В.

    • 8.4.2.5 Выполнить системой измерение напряжения постоянного тока по цепи

    «- 9 В Б (хх)». Для чего, в окне программы «Аттестация рабочего места РМ 170 - 1» курсором и левой клавишей «мыши» в колонке «Напряжение (хх)» нажать на виртуальную кнопку

    «- 9 В Б (хх)» в соответствии с рисунком 34. В окне программы «Результаты измерений» высветится измеренное системой значение напряжения.

    Рисунок 34 - Измерение напряжения по цепи «- 9 В Б (хх)»

    • 8.4.2.6 Полученный результат измерений системой внести в протокол «Таблица А.1».

    • 8.4.2.7 Последовательно установить на калибраторе напряжение постоянного тока минус 10 и минус 12 В.

    • 8.4.2.8 Для установленных значений напряжения выполнить действия в соответствии с п.п. 8.4.2.5 и 8.4.2.6.

    • 8.4.2.9 Относительную погрешность измерений напряжения системой по цепям «- 9 В Б (хх)» и «- 9 В Б» определять по формуле (1).

    (1)

    где иизм - значение напряжения, измеренное системой;

    ид- действительное значение напряжения, (калибратор).

    • 8.4.2.10 Полученные результаты вычислений погрешностей измерений напряжения системой по цепи «- 9 В Б (хх)» внести в протокол «Таблица А.1».

    • 8.4.2.11 Результат поверки считать положительным, если значение относительной погрешности измерений напряжения постоянного тока системой по цепи «- 9 В Б (хх)» находится в допускаемых пределах ±3 %. В противном случае система бракуется и направляется в ремонт.

    8.4.3 Определение относительной погрешности измерений напряжения постоянного тока по цепи «- 9 В Б»

    • 8.4.3.1 Используя собранную схему подключения в соответствии с п. 8.4.2.2 установить на калибраторе напряжение постоянного тока минус 8,5 В. Виртуальная кнопка «ВКЛ. БРП» -включена.

    • 8.4.3.2 Выполнить системой измерение напряжения постоянного тока по цепи «- 9 В Б». Для чего, курсором и левой клавишей «мыши» в колонке «Напряжение» нажать на виртуальную кнопку «- 9 В Б» в соответствии с рисунком 35. В окне программы «Результаты измерений» высветится измеренное системой значение напряжения.

    • 8.4.3.3 Полученный результат измерений системой внести в протокол «Таблица А.2».

    • 8.4.3.4 Последовательно установить на калибраторе напряжение постоянного тока минус 10 и минус 12 В.

      Напряжение (хх)

      Напряжение

      ■ ТОКИ :

      Рагсвые сигналы

      Сигналы ДОС

      ■" Разовые >:с*44Нйы

      •ЮБ

      •SBS      |

      Имкг m j

      Pl      1

      •9ВПМ |

      -sen |

      ♦9ВЛ      |

      Имигцу J

      _

      фВкпПсдг

    Рисунок 35 - Измерение напряжения по цепи «- 9 В Б»

    • 8.4.3.5 Для установленных значений напряжения выполнить действия в соответствии с п.п. 8.4.3.2 и 8.4.3.3.

    • 8.4.3.6 Снять напряжение с клеммы «- 9 В Б» пульта проверки, для чего курсором и левой клавишей «мыши» повторно нажать виртуальную кнопку «ВКЛ. БРП» в соответствии с рисунком 33.

    • 8.4.3.7 Относительную погрешность измерений напряжения системой по цепям «- 9 В Б» определять по формуле (1).

    • 8.4.3.8 Полученные результаты вычислений погрешностей измерений напряжения системой по цепи «- 9 В Б» внести в протокол «Таблица А.2».

    • 8.4.3.9 Результат поверки считать положительным, если значение относительной п о-грешности измерений напряжения постоянного тока системой по цепи «- 9 В Б» находится в допускаемых пределах ±3 %. В противном случае система бракуется и направляется в ремонт.

    8.4.4 Определение относительной погрешности измерений напряжения постоянного тока по цепи «- 9 В П (хх)»

    • 8.4.4.1 Собрать схему в соответствии с рисунком 36. Для чего, подключить калибратор соблюдая полярность:

    • - «+» калибратора - к клемме «М («0» СЭП)»;

    • - «-» калибратора - к клемме «- 9 В П».

    • 8.4.4.2 С управляющего компьютера подать команду нажав курсором и левой клавишей «мыши» виртуальную кнопку «ВКЛ. Подг» в соответствии с рисунком 37.

    • 8.4.4.3 Установить на калибраторе напряжение постоянного тока минус 9 В.

    • 8.4.4.4 Выполнить системой измерение напряжения постоянного тока по цепи

    «- 9 В П (хх)». Для чего, в окне программы «Аттестация рабочего места РМ 170-1» курсором и левой клавишей «мыши» в колонке «Напряжение (хх)» нажать на виртуальную кнопку

    «- 9 В П (хх)» в соответствии с рисунком 38. В окне программы «Результаты измерений» высветится измеренное системой значение напряжения.

    • 8.4.4.5 Полученный результат измерений системой внести в протокол «Таблица А.З».

    • 8.4.4.6 Последовательно установить на калибраторе напряжение постоянного тока минус 11 и минус 13 В.

    • 8.4.4.7 Для установленных значений напряжения выполнить действия в соответствии с п.п. 8.4.3.4 и 8.4.4.5.

    • 8.4.4.8 Относительную погрешность измерений напряжения системой по цепи «- 9 В П (хх)» определять по формуле (1).

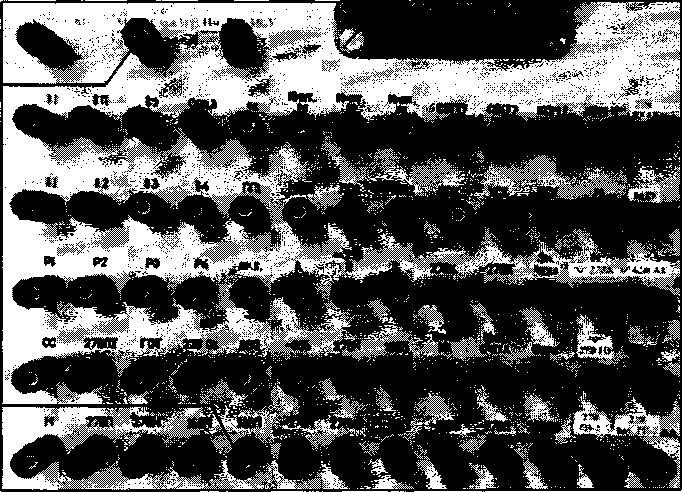

    Рисунок 36 - Схема подключения для поверки напряжения по цепи «- 9 В П»

    ОВклПойг

    фВм27В ПЗ

    Рисунок 37 - Включение команды «Вкл. Подг.»

    Напряжение

    Тс*'и

    Разовые сигналы

    Сигналы ДОС

    :' Разовые команды

    -98 Б ;

    i

    Иметпх |

    ₽1

    ВемНж  __|

    «ИМ'd

    —Ж

    '38П_|

    •96 П

    i

    Имитпу |

    « 1

    фВкдПовг.      1

    .

    <М««г?8пз     *

    эеп |

    98П

    1

    Имигпг |

    РЗ |

    Рисунок 38 - Измерение напряжения по цепи «- 9 В П (хх)»

    • 8.4.4.9 Полученные результаты вычислений погрешностей измерений напряжения системой по цепи «- 9 В П (хх)» внести в протокол «Таблица А.З».

    • 8.4.4.10 Результат поверки считать положительным, если значение относительной погрешности измерений напряжения постоянного тока системой по цепи «- 9 В П (хх)» находится в допускаемых пределах ±3 %. В противном случае система бракуется и направляется в ремонт.

    8.4.5 Определение относительной погрешности измерений напряжения постоянного тока по цепи «- 9 В П»

    • 8.4.5.1 Используя собранную схему подключения в соответствии с п. 8.4.4.1 установить на калибраторе напряжение постоянного тока минус 9 В. Виртуальная кнопка «ВКЛ. Подг» -включена.

    • 8.4.5.2 Выполнить системой измерение напряжения постоянного тока по цепи «- 9 В П». Для чего, курсором и левой клавишей «мыши» в колонке «Напряжение» нажать на виртуальную кнопку «- 9 В П» в соответствии с рисунком 39. В окне программы «Результаты измерений» высветится измеренное системой значение напряжения.

    • 8.4.5.3 Полученный результат измерений системой внести в протокол «Таблица А.4».

    • 8.4.5.4 Последовательно установить на калибраторе напряжение постоянного тока минус 11 и минус 13 В.

    • 8.4.5.5 Для установленных значений напряжения выполнить действия в соответствии с п.п. 8.4.5.2 и 8.4.5.3.

      Напряжение М

      Напряжение

      Т(ЖИ

      Pasocane сигналы

      «6М j

      «в [

      -96$      :

      Игичпх |

      ■агою.; *

      ■ЯП

      -эвп ;

      Имигпу |

      ЗВГЦ«1 !

      «П

      sen

      Имиглг j

      шпм :

      18В гш |

      ,6В п \

      1»П   {

      168 П

      Т8ВП

      Смбим [

      ЭД J

      Сигналы ДОС

      Р1      !

      Р2     !

      рз     ;

      Р4     ■

      ИСУ

    Рисунок 39 - Измерение напряжения по цепи «- 9 В П»

    • 8.4.5.6 Снять напряжение с клеммы «- 9 В П» пульта проверки, для чего курсором и левой клавишей «мыши» повторно нажать виртуальную кнопку «ВКЛ. Подг» в соответствии с рисунком 37.

    • 8.4.5.7 Относительную погрешность измерений напряжения системой по цепи «- 9 В П» определять по формуле (1).

    • 8.4.5.8 Полученные результаты вычислений погрешностей измерений напряжения системой по цепи «- 9 В П» внести в протокол «Таблица А.4».

    • 8.4.5.9 Результат поверки считать положительным, если значение относительной п о-грешности измерений напряжения постоянного тока системой по цепи «- 9 В П» находится в допускаемых пределах ±3 %. В противном случае система бракуется и направляется в ремонт.

    8.4.6 Определение относительной погрешности измерений напряжения постоянного тока по цепи «9 В П (хх)»

    • 8.4.6.1 Собрать схему в соответствии с рисунком 40. Для чего, подключить калибратор соблюдая полярность:

    • - «+» калибратора - к клемме «9 В П»;

    • - «-» калибратора - к клемме «М («0» СЭП)».

    • 8.4.6.2 С управляющего компьютера подать команду нажав курсором и левой клавишей «мыши» виртуальную кнопку «ВКЛ. Подг» в соответствии с рисунком 37.

    • 8.4.6.3 Установить на калибраторе напряжение постоянного тока 9 В.

      Напряжение^!

      Напряжение

      Теки

      Разовые сигналы

      Сигналы ДОС

      Разовые команда

      «вы |

      -ЗВ 6

      !

      see ■

      Имигпх |

      Р1

      фбклНак

      ■9ВПМ !

      sen

      f

      ■ж л

      Имиггу 1

      ₽г J

      ......1

      98 ИМ U

      168 ПН

      ВВклОТПЗ

      sen

      . 1

      J

      sen

      Имигпг j

      адикг }

      РЗ ]

      16В л

      16ВЛ     '

      Р4 |

      >8^06

      ,~е&п

      J

      1

    Рисунок 41 - Измерение напряжения по цепи «9 В П (хх)»

    • 8.4.6.5 Полученный результат измерений системой внести в протокол «Таблица А.5».

    • 8.4.6.6 Последовательно установить на калибраторе напряжение постоянного тока 11 и 13 В.

    • 8.4.6.7 Для установленных значений напряжения выполнить действия в соответствии с п.п. 8.4.6.4 и 8.4.6.5.

    • 8.4.6.8 Относительную погрешность измерений напряжения системой по цепи «9 В П (хх)» определять по формуле (1).

    • 8.4.6.9 Полученные результаты вычислений погрешностей измерений напряжения системой по цепям «9 В П (хх)» внести в протокол «Таблица А.5».

    • 8.4.6.10 Результат поверки считать положительным, если значение относительной погрешности измерений напряжения постоянного тока системой по цепи «9 В П (хх)» находится в допускаемых пределах ±3 %. В противном случае система бракуется и направляется в ремонт.

    8.4.7 Определение относительной погрешности измерений напряжения постоянного тока по цепи «9 В П»

    • 8.4.7.1 Используя собранную схему подключения в соответствии с п. 8.4.6.1 установить на калибраторе напряжение постоянного тока 9 В. Виртуальная кнопка «ВКЛ. Подг» - включена.

    • 8.4.7.2 Выполнить системой измерение напряжения постоянного тока по цепи «9 В П». Для чего, в окне программы «Аттестация рабочего места РМ 170 - 1» курсором и левой клавишей «мыши» в колонке «Напряжение» нажать на виртуальную кнопку «9 В П» в соответствии с рисунком 42. В окне программы «Результаты измерений» высветится измеренное системой значение напряжения.

      Напряжение (ю)

      Напряжение

      Токи

      ■ Разовые смгнаяы

      «ад j

      ■see 1

      . „       /«Л

      «6 J

      Имиг пх |

      «ад [

      «п |

      «п |

      Имигпу

      «ад |

      sen J

      ЗВП     |

      Кмнгпг

      ......ж.

      1вВ nt«) j

      16ВП S ’

      шп j

      ад им ]

      1«ад J

      шп [

      шп |

      Сигналы ДОС

      Р1 |

      Р2 | _ .4. J J

      ису

      ; Разовые «вШЯН ®В«л27ВПЗ

      фВклВРП

    Рисунок 42 - Измерение напряжения по цепи «9 В П»

    • 8.4.7.3 Полученный результат измерений системой внести в протокол «Таблица А.6».

      13 В.

    • 8.4.7.4 Последовательно установить на калибраторе напряжение постоянного тока 11 и

    • 8.4.7.5 Для установленных значений напряжения выполнить действия в соответствии с н.п. 8.4.7.2 и 8.4.7.3.

    • 8.4.7.6 Снять напряжение с клеммы «9 В П» пульта проверки, для чего курсором и левой клавишей «мыши» повторно нажать виртуальную кнопку «ВКЛ. Подг» в соответствии с рисунком 37.

    • 8.4.7.7 Относительную погрешность измерений напряжения системой по цепям «9 В П» определять по формуле (1).

    • 8.4.7.8 Полученные результаты вычислений погрешностей измерений напряжения системой по цепи «9 В П» внести в протокол «Таблица А.6.

    • 8.4.7.9 Результат поверки считать положительным, если значение относительной п о-грешности измерений напряжения постоянного тока системой по цепи «9 В П» находится в допускаемых пределах ±3 %. В противном случае система бракуется и направляется в ремонт.

    8.4.8 Определение относительной погрешности измерений напряжения постоянного тока по цепи «16 В П (хх)»

    • 8.4.8.1 Собрать схему в соответствии с рисунком 43. Для чего, подключить калибратор соблюдая полярность:

    • - «+» калибратора - к клемме «16 В П»;

    • - «-» калибратора - к клемме «М («О» СЭП)».

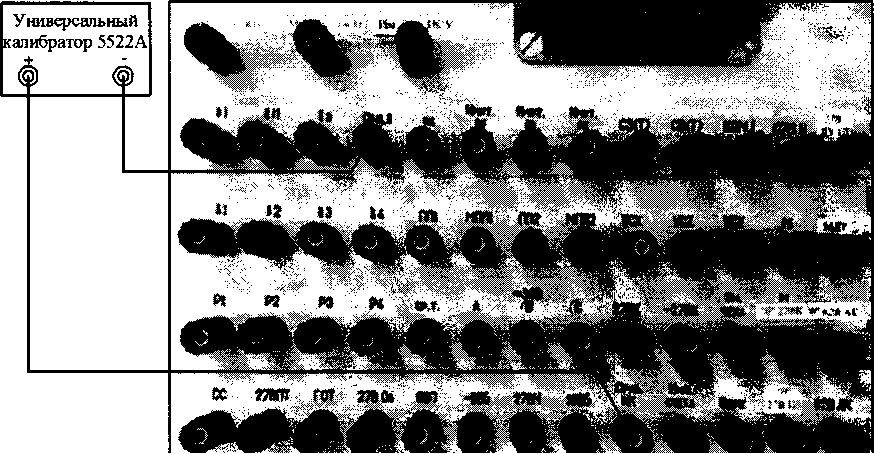

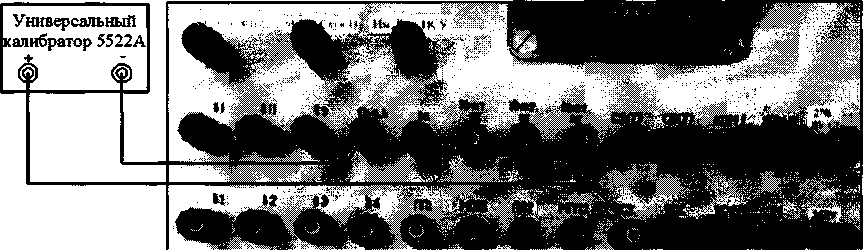

    Рисунок 43 - Схема подключения для поверки напряжения по цепи «16 В П»

    • 8.4.8.2 С управляющего компьютера подать команду нажав курсором и левой клавишей «мыши» виртуальную кнопку «ВКЛ. Подг» в соответствии с рисунком 37.

    • 8.4.8.3 Установить на калибраторе напряжение постоянного тока 16 В.

    • 8.4.8.4 Выполнить системой измерение напряжения постоянного тока по цепи

    «16 В П (хх)». Для чего, в окне программы «Аттестация рабочего места РМ 170 - 1» курсором и левой клавишей «мыши» в колонке «Напряжение (хх)» нажать на виртуальную кнопку «16 В П (хх)» в соответствии с рисунком 44. В окне программы «Результаты измерений» высветится измеренное системой значение напряжения.

    • 8.4.8.5 Полученные результаты измерений системой внести в протокол «Таблица А.7».

    • 8.4.8.6 Последовательно установить на калибраторе напряжение постоянного тока

    20 и 24,5 В.

    • 8.4.8.7 Для установленных значений напряжения выполнить действия в соответствии с п.п. 8.4.8.4 и 8.4.8.5.

    • 8.4.8.8 Относительную погрешность измерений напряжения системой по цепи «16 В П (хх)» определять по формуле (1).

      Напряжение

      Токи

      ■98Б(«х)   |

      «Б I

      «Б j

      «ПМ |

      •звп !

      «п |

      36 пы I

      ЯП j

      ЯП    1

      168 ПЫ

      ----

      two j

      1£ВП     ]

      188П j

      13ВП     j

      Разовые сигналы

      Сигналы ДОС

      Разовые канаты

      Имиггл J

      ₽1 1

      фВклНж     |

      Имкгу |

      ₽г j

      фВклПадг.      |

      i -

      азкпггепэ     |

      Имиггс i

      РЗ

      ОбглОб       |

      С<н*ИКТ |

      Р4     \

      . ... т   -------S

      ®ВиБРГ1      |

      сш

      ИСУ

      ~ -----J

    Рисунок 44 - Измерение напряжения по цепи «16 В П (хх)»

    • 8.4.8.9 Полученные результаты вычислений погрешностей измерений напряжения системой по цепи «16 В П (хх)» внести в протокол «Таблица А.7».

    • 8.4.8.10 Результат поверки считать положительным, если значение относительной погрешности измерений напряжения постоянного тока системой по цепям «16 В П (хх)» находится в допускаемых пределах ±3 %. В противном случае система бракуется и направляется в ремонт.

    8.4.9 Определение относительной погрешности измерений напряжения постоянного тока по цепи «16 В П»

    • 8.4.9.1 Используя собранную схему подключения в соответствии с п. 8.4.8.1 установить на калибраторе напряжение постоянного тока 16 В. Виртуальная кнопка «ВКЛ. Подг» - включена.

    • 8.4.9.2 Выполнить системой измерение напряжения постоянного тока по цепи

    «16 В П». Для чего, в окне программы «Аттестация рабочего места РМ 170 - 1» курсором и левой клавишей «мыши» в колонке «Напряжение» нажать на виртуальную кнопку

    «16 В П» в соответствии с рисунком 45. В окне программы «Результаты измерений» высветится измеренное системой значение напряжения.

    Напряжение (хх)

    Напряжение

    Том

    ■Я №4 ]

    -56 6______‘

    •®Б    J

    •звпм J

    -38 П     *

    .. «l.J

    я ли j

    sen J

    9&П     |

    1*8 ПМ |

    168 п J

    1®0 |

    18В П(ж) j

    188 Л

    '              1ВВП      |

    Разов»* сигналы

    Сигналы ДОС

    Рам»ы» ьсжзамаы

    Пиит их |

    Р1     \

    j

    aswiw    j

    Р2

    ® 8. л 27В ГВ      j

    Имкткг |

    РЗ

    Оит т [

    Р4     j

    ФБк.Об ___|

    ОВкл&РП       |

    ИМ ]

    ИСУ

    Ав.. ТУО (MJ     L

    Рисунок 45 - Измерение напряжения по цепи «16 В П»

    • 8.4.9.3 Полученный результат измерений системой внести в протокол «Таблица А.8».

    • 8.4.9.4 Последовательно установить на калибраторе напряжение постоянного тока 20 и 24,5 В.

    • 8.4.9.5 Для установленных значений напряжения выполнить действия в соответствии с н.п. 8.4.9.2 и 8.4.9.3.

    • 8.4.9.6 Снять напряжение с клеммы «16 В П» пульта проверки, для чего курсором и левой клавишей «мыши» повторно нажать виртуальную кнопку «ВКЛ. Подг» в соответствии с рисунком 37.

    • 8.4.9.7 Относительную погрешность измерений напряжения системой по цепи «16 В П» определять по формуле (1).

    • 8.4.9.8 Полученные результаты вычислений погрешностей измерений напряжения системой по цепи «16 В П» внести в протокол «Таблица А.8».

    • 8.4.9.9 Результат поверки считать положительным, если значение относительной п о-грешности измерений напряжения постоянного тока системой по цепи «16 В П» находится в допускаемых пределах ±3 %. В противном случае система бракуется и направляется в ремонт.

    8.4.10 Определение относительной погрешности измерений напряжения постоянного тока по цепи «18 В П (хх)»

    • 8.4.10.1 Собрать схему в соответствии с рисунком 46. Для чего, подключить калибратор соблюдая полярность:

    - «+» калибратора - к клемме «18 В П»;

    -«-» калибратора - к клемме «М (27 В Служ1)».

    Рисунок 46 - Схема подключения для поверки напряжения по цепи «18 В П»

    • 8.4.4.2 С управляющего компьютера подать команду нажав курсором и левой клавишей «мыши» виртуальную кнопку «ВКЛ. Подг» в соответствии с рисунком 37.

    • 8.4.10.3 Установить на калибраторе напряжение постоянного тока 17 В.

    • 8.4.10.4 Выполнить системой измерение напряжения постоянного тока по цепи

    «18 В П (хх)». Для чего, в окне программы «Аттестация рабочего места РМ 170 - 1» курсором и левой клавишей «мыши» в колонке «Напряжение (хх)» нажать на кнопку «18 В П (хх)» в соответствии с рисунком 47. В окне программы «Результаты измерений» высветится измеренное системой значение напряжения.

    Напряжение fc#

    Напряжение

    ■звв !

    Теки

    •9ВБ      j

    Разовые сигналы

    Имитлх |

    «ПН |

    -sen |

    •9ВП     ]

    HftVtry j

    ЭВ пы j

    sen I

    9ВП     |

    Hmhtoz

    - -—>

    - *■— — ~~~ ■*

    -■

    16В пм S

    168 Л >

    168П     j

    CjMSKt |

    1ВВПМ J

    188 П *

    ten j

    CBM I

    18B6    '

    1®B I

    J

    Сигналы ДОС

    ИСУ

    РЗ j

    «I ;

    Рисунок 47 - Измерение напряжения по цепи 18 В П (хх)»

    • 8.4.10.5 Полученные результаты измерений системой внести в протокол «Таблица А.9».

    • 8.4.10.6 Последовательно установить на калибраторе напряжение постоянного тока 21 и 25 В.

    • 8.4.10.7 Для установленных значений напряжения выполнить действия в соответствии с п.п. 8.4.10.4 и 8.4.10.5.

    • 8.4.10.8 Относительную погрешность измерений напряжения системой по цепи «18 В П (хх)» определять по формуле (1).

    • 8.4.10.9 Полученные результаты вычислений погрешностей измерений напряжения системой по цепи «18 В П (хх)» внести в протокол «Таблица А.9».

    • 8.4.10.10 Результат поверки считать положительным, если значение относительной погрешности измерений напряжения постоянного тока системой по цепи «18 В П (хх)» находится в допускаемых пределах ±3 %. В противном случае система бракуется и направляется в ремонт.

    8.4.11 Определение относительной погрешности измерений напряжения постоянного тока по цепи «18 В П»

    • 8.4.11.1 Используя собранную схему подключения в соответствии с п. 8.4.10.1 установить калибраторе напряжение постоянного тока 17 В. Виртуальная кнопка «ВКЛ. Подг» - включена.

    • 8.4.11.2 Выполнить системой измерение напряжения постоянного тока по цепи «18 В П». Для чего, в окне программы «Аттестация рабочего места РМ 170 - 1» курсором и левой клавишей «мыши» в колонке «Напряжение» нажать на виртуальную кнопку «18 В П» в соответствии с рисунком 48. В окне программы «Результаты измерений» высветится измеренное системой значение напряжения.

    • 8.4.11.3 Полученный результат измерений системой внести в протокол «Таблица А. 10».

      188 ПОД

      96 ПОД J

      ШПОД

      Напряжение ОД

      «бы !

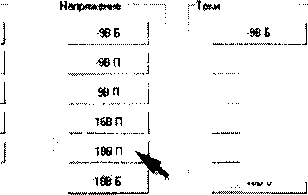

      Рисунок 48 - Измерение напряжения по цепи «18 В П»

      Сигналы ДОС

      сигналы

      Книг пк

      И

      •®п     |

      ■         Hhwrny J:

      J

      Имитлг |

      РЭ     |

      ш |

      ОмйЖТ [

      Р4     |

      188П     ]

      сад ]

      ИСУ

      Шб   1

      сзм (

      «'..........j

      Развеыекбмаиом

    • 8.4.11.4 Последовательно установить на калибраторе напряжение постоянного тока 21 и 25 В.

    • 8.4.11.5 Для установленных значений напряжения выполнить действия в соответствии с п.п. 8.4.11.2 и 8.4.11.3.

    • 8.4.11.6 Снять напряжение с клеммы «18 В П» пульта проверки, для чего курсором и левой клавишей «мыши» повторно нажать виртуальную кнопку «ВКЛ. Подг» в соответствии с рисунком 37.

    • 8.4.11.7 Относительную погрешность измерений напряжения системой по цепи «18 В П» определять по формуле (1).

    • 8.4.11.8 Полученные результаты вычислений погрешностей измерений напряжения системой по цепи «18 В П» внести в протокол «Таблица А. 10».

    • 8.4.11.9 Результат поверки считать положительным, если значение относительной погрешности измерений напряжения постоянного тока системой по цепи «18 В П» находится в допускаемых пределах ±3 %. В противном случае система бракуется и направляется в ремонт.

    8.4.12 Определение относительной погрешности измерений напряжения постоянного тока по цепи «18 В Б»

    • 8.4.12.1 Собрать схему в соответствии с рисунком 49. Для чего, подключить калибратор соблюдая полярность:

    • - «+» калибратора - к клемме «18 В Б»;

    • - «-» калибратора - к клемме «М (27 В Служ1)».

      Рисунок 49 - Схема подключения для поверки напряжения по цепи «18 В Б»

    • 8.4.12.2 С управляющего компьютера подать команду нажав курсором и левой клавишей «мыши» виртуальную кнопку «ВКЛ. Подг» в соответствии с рисунком 37.

    • 8.4.12.3 Установить на калибраторе напряжение постоянного тока минус 17 В.

    • 8.4.12.4 Выполнить системой измерение напряжения постоянного тока по цепи «18 В Б». Для чего, в окне программы «Аттестация рабочего места РМ 170 - 1» курсором и левой клавишей «мыши» в колонке «Напряжение» нажать на виртуальную кнопку «18 В Б» в соответствии с рисунком 50. В окне программы «Результаты измерений» высветится измеренное системой значение напряжения.

      НапряжениеОД ■98 Йхк) I

      ■9ВПЫ j

      ЖЩж) ‘

      j

      188ПМ  |

      Теки

      Разовые сигналы

      Сигналы ДОС

      Разовые коменяы

      ■S8 6 J

      •see j

      Имйтпх j

      Pl      1

      ■ : .....

      ФВКАЙОЙГ/::'    1

      -98П    [

      •ЭВП      |

      О8»*2?ВПЗ     1

      sen г

      9ВП     |

      Имитог I

      и 1

      . .                 .. ..л

      O8**0S       ;

      «вп !

      1Б8П     )

      СрабШЛ j

      Р4     |

      --------J

      ----------- >

      ------1

      ОВк«БРЛ

      18В П

      18В Л

      C8W 1

      ИСУ

      *

      --1

      81 1

      О 8** 278 ДИ     1

      1888 „

      188Б     |

      СЭД |

      ..............................1К

      48В Б J

      ■188 Б _____|

      Uusx j

      8п |

      ОВккИмБлИСУ [

      Рисунок 50 - Измерение напряжения по цепи «18 В Б»

    • 8.4.12.5 Полученные результаты измерений системой внести в протокол «Таблица А.11».

    • 8.4.12.6 Последовательно установить на калибраторе напряжение постоянного тока 21 и 24 В.

    • 8.4.12.7 Для установленных значений напряжения выполнить действия в соответствии с п.п. 8.4.12.4 и 8.4.12.5.

    • 8.4.12.8 Относительную погрешность измерений напряжения системой по цепи «18 В Б» определять по формуле (1).

    • 8.4.12.9 Полученные результаты вычислений погрешностей измерений напряжения системой по цепи «18 В Б» внести в протокол «Таблица А.И».

    • 8.4.12.10 Результат поверки считать положительным, если значение относительной погрешности измерений системой напряжения постоянного тока по цепи «18 В Б» находится в допускаемых пределах ±3 %. В противном случае система бракуется и направляется в ремонт.

    8.4.13 Определение относительной погрешности измерений напряжения постоянного тока по цепи «-18 В Б (хх)»

    • 8.4.13.1 Собрать схему в соответствии с рисунком 51. Для чего, подключить калибратор соблюдая полярность:

    • - «+» калибратора - к клемме «М («0» СЭП)»

    • - «-» калибратора - к клемме «- 18 В Б».

      Рисунок 51 - Схема подключения для поверки напряжения по цепи «- 18 В Б»

    • 8.4.13.2 С управляющего компьютера подать команду нажав курсором и левой клавишей «мыши» виртуальную кнопку «ВКЛ. БРП» в соответствии с рисунком 33.

    • 8.4.13.3 Установить на калибратора напряжение постоянного тока минус 17 В.

    • 8.4.13.4 Выполнить системой измерение напряжения постоянного тока по цепи

    «- 18 В Б (хх)». Для чего, в окне программы «Аттестация рабочего места РМ 170 - 1» курсором и левой клавишей «мыши» в колонке «Напряжение (хх)» нажать на виртуальную кнопку

    «- 18 В Б (хх)» в соответствии с рисунком 52. В окне программы «Результаты измерений» высветится измеренное системой значение напряжения.

    Напряжсим» (хх)

    Токи

    -seen !

    «Б |

    -98 Б

    I

    -®nw j

    «П |

    -эвп

    i

    98ПЫ |

    9ВП    |

    sen

    I

    Ж ПМ (

    168 П |

    168 В

    I

    ---------

    —м- —---

    ШЛИ *

    188 П |

    188 П

    !

    188 Б     j

    1B8S

    i

    ...,— ™

    ‘1«бн 4^

    ■I86S    |

    же

    J

    -278 ПМ

    *           -27ВП    |

    ■27В В

    1

    Разовые сигналы

    Имигпх |

    Имитлу I

    Имигпг__|

    ОябЮТ J

    _ J8"' J . J*! J

    IM* I

    VCx j

    Сигналы ДОС

    Разовые коинам

    Рисунок 52 - Измерение напряжения по цепи «-18 В Б (хх)»

    • 8.4.13.5 Полученный результат измерений системой внести в протокол «Таблица А.12».

    • 8.4.13.6 Последовательно установить на калибраторе напряжение постоянного тока минус 21 и минус 24 В.

    • 8.4.13.7 Для установленных значений напряжения выполнить действия в соответствии с п.п. 8.4.13.4 и 8.4.13.5.

    • 8.4.13.8 Относительную погрешность измерений напряжения системой по цепи «-18 В Б (хх)» определять по формуле (1).

    • 8.4.13.9 Полученные результаты вычислений погрешностей измерений напряжения системой по цепи «- 18 В Б (хх)» внести в протокол «Таблица А.12».

    • 8.4.13.10 Результат поверки считать положительным, если значение относительной погрешности измерений напряжения постоянного тока системой по цепи «- 18 В Б (хх)» находится в допускаемых пределах ±3 %. В противном случае система бракуется и направляется в ремонт.

    8.4.14 Определение относительной погрешности измерений напряжения постоянного тока по цепи «-18 В Б»

    • 8.4.14.1 Используя собранную схему подключения в соответствии с п. 8.4.13.1 установить на калибраторе напряжение постоянного тока минус 17 В.

    • 8.4.14.2 Выполнить системой измерение напряжения постоянного тока по цепи «- 18 В Б». Для чего, в окне программы «Аттестация рабочего места РМ 170 - 1» курсором и левой клавишей «мыши» в колонке «Напряжение» нажать на виртуальную кнопку «- 18В Б» в соответствии с рисунком 53. В окне программы «Результаты измерений» высветится измеренное системой значение напряжения.

      Напряжением

      Напряжение

      Теки

      Разовые сигналы

      «а* 1

      •ЭВ Б J

      -986      |

      Имнгох-: |

      «пм i

      ■sen 1

      >98 П       |

      j

      «пы |

      sen

      ... ...лп J

      168 П1»)   !

      188 П j

      1Е8П     |

      смбикт 1

      188 П |

      ЖП   j

      С8(«    |

      Ж Б j

      18В Б      j

      ед |

      -188 6(ж) J

      ■Ж 6

      Л®6 . 1

      Uwps j

      ОТ ПН J

      -27В П

      ■отп ]

      j

      Сигналы ДОС

      Р1

      Р2

      РЗ

      Р4

      ИСУ

      61

      6Н

      0 6^.278 ПЗ

      0ВклОб

      J

      J

      фвклотда I

      0Вкл€РП

      08клИмБжИСУ ]

    Рисунок 53 - Измерение напряжения по цепи «- 18В Б»

    • 8.4.14.3 Полученный результат измерений системой внести в протокол «Таблица А. 13».

    • 8.4.14.4 Последовательно установить на калибраторе напряжение постоянного тока минус 21 и минус 24 В.

    • 8.4.14.5 Для установленных значений напряжения выполнить действия в соответствии с п.п. 8.4.14.2 и 8.4.14.3.

    • 8.4.14.6 Снять напряжение с клеммы «- 18 В Б» пульта проверки, для чего курсором и левой клавишей «мыши» повторно нажать виртуальную кнопку «ВКЛ. БРП» в соответствии с рисунком 33.

    • 8.4.14.7 Относительную погрешность измерений напряжения системой по цепи «- 18 В Б» определять по формуле (1).

    • 8.4.14.8 Полученные результаты вычислений погрешностей измерений напряжения системой по цепи «- 18 В Б» внести в протокол «Таблица А. 13».

    • 8.4.14.9 Результат поверки считать положительным, если значение относительной погрешности измерений напряжения постоянного тока системой по цепи «- 18 В Б» находится в допускаемых пределах ±3 %. В противном случае система бракуется и направляется в ремонт.

    8.4.15 Определение относительной погрешности измерений напряжения постоянного тока по цепи «- 27 В П (хх)»

    • 8.4.15.1 Собрать схему в соответствии с рисунком 54. Для чего, подключить калибратор соблюдая полярность:

    • - «+» калибратора - к клемме «М (27 В Служ1)»;

    • - «-» калибратора - к клемме «- 27 В П».

      Рисунок 54 - Схема подключения для поверки напряжения по цепи «- 27 В П»

    • 8.4.15.2 С управляющего компьютера подать команду нажав курсором и левой клавишей «мыши» виртуальную кнопку «ВКЛ. Подг» в соответствии с рисунком 37.

    • 8.4.15.3 Установить на калибраторе напряжение постоянного тока минус 24 В.

    • 8.4.15.4 Выполнить системой измерение напряжения постоянного тока по цепи

    «- 27 В П (хх)». Для чего, в окне программы «Аттестация рабочего места РМ 170 - 1» курсором и левой клавишей «мыши» в колонке «Напряжение (хх)» нажать на виртуальную кнопку

    «- 27 В П (хх)» в соответствии с рисунком 55. В окне программы «Результаты измерений» высветится измеренное системой значение напряжения.

    Напряжением

    Нагряже**»

    ®Б(«х) ]

    ■ses ]

    -98 ПМ |

    -sen |

    98 ПМ |

    98П    j

    18В ПЫ J

    168 П !

    188 ПМ j

    isen i

    188 Б |

    188 БМ i

    -ШБ |

    •278 ПМ

    -мл !

    OHM I

    *       о H j

    гтв п>г

    Токи

    Разовые сигналы

    •885     j

    Вмигпх j

    -Э8П j sen     |

    ймигпр j

    Имнглг |

    1«n j

    ОхйИКТ |

    ieen ]

    СБ» J

    1886 ]

    . J

    •188 S      |

    Ui!}pK j

    -22ВП     |

    YCx    {

    OH   I

    j

    Ytt    1

    Сигналы ДОС

    Paso»» комаиоы

    P3     I

    Pl     1

    фбтНак     |

    ОВкл.Псвг       j

    08>л17ВПЗ     |

    j вВмБРП     |

    ису

    8i 1

    Sil J

    08К427ВДУ    |

    ®В,лИм.Б»ИСУ |

    8э |

    98к»27ВБ«РП2 |

    .„Aid

    Зэку ■ г        |

    62 I

    ОВклгИН     |

    Рисунок 55 - Измерение напряжения по цепи «- 27 В П (хх)»

    • 8.4.15.5 Полученный результат измерений системой внести в протокол «Таблица А.14».

    • 8.4.15.6 Последовательно установить на калибраторе напряжение постоянного тока минус 29 и минус 34 В.

    • 8.4.15.7 Для установленных значений напряжения выполнить действия в соответствии с п.п. 8.4.15.4 и 8.4.15.5.

    • 8.4.15.8 Относительную погрешность измерений напряжения системой по цепи «- 27 В П (хх)» определять по формуле (1).

    • 8.4.15.9 Полученные результаты вычислений погрешностей измерений напряжения системой по цепи «- 27 В П (хх)» внести в протокол «Таблица А. 14».

    • 8.4.15.10 Результат поверки считать положительным, если значение относительной погрешности измерений напряжения постоянного тока системой по цепи «- 27 В П (хх)» находится в допускаемых пределах ±3 %. В противном случае система бракуется и направляется в ремонт.

    8.4.16 Определение относительной погрешности измерений напряжения постоянного тока по цепи «- 27 В П»

    • 8.4.16.1 Используя собранную схему подключения в соответствии с п. 8.4.4.1 установить на калибраторе напряжение постоянного тока минус 24 В. Виртуальная кнопка «ВКЛ. Подг» -включена.

    • 8.4.16.2 Выполнить системой измерение напряжения постоянного тока по цепи «- 27 В П». Для чего, в окне программы «Аттестация рабочего места РМ 170 -1» курсором и левой клавишей «мыши» в колонке «Напряжение» нажать на виртуальную кнопку «- 27 В П» в соответствии с рисунком 56. В окне программы «Результаты измерений» высветится измеренное системой значение напряжения.

      Токи' '                  г: Завоем» СНГМШ              ДОС' "

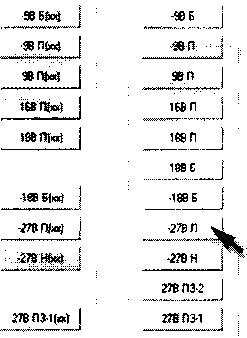

      Рисунок 56 - Измерение напряжения по цепи «- 27 В П»

      Разовые команды

    • 8.4.16.3 Полученный результат измерений системой внести в протокол «Таблица А. 15».

    • 8.4.16.4 Последовательно установить на калибраторе напряжение постоянного тока минус 29 и минус 34 В.

    • 8.4.16.5 Для установленных значений напряжения выполнить действия в соответствии с п.п. 8.4.16.2 и 8.4.16.3.

    • 8.4.16.6 Снять напряжение с клеммы «- 9 В П» пульта проверки, для чего курсором и левой клавишей «мыши» повторно нажать виртуальную кнопку «ВКЛ. Подг» в соответствии с рисунком 37.

    • 8.4.16.7 Относительную погрешность измерений напряжения системой по цепи «- 27 В П» определять по формуле (1).

    • 8.4.16.8 Полученные результаты вычислений погрешностей измерений напряжения системой по цепи «- 27 В П» внести в протокол «Таблица А. 15».

    • 8.4.16.9 Результат поверки считать положительным, если значение относительной погрешности измерений напряжения постоянного тока системой по цепи «- 27 В П» находится в допускаемых пределах ±3 %. В противном случае система бракуется и направляется в ремонт.

    8.4.17 Определение относительной погрешности измерений напряжения постоянного тока по цепи «- 27 В Н (хх)»

    • 8.4.17.1 Собрать схему в соответствии с рисунком 57. Для чего, подключить калибратор соблюдая полярность:

    • - «+» калибратора - к клемме «М («О» СЭП)»;

    • - «- » калибратора - к клемме «- 27 В Н».

      Рисунок 57 - Схема подключения для поверки напряжения по цепи «- 27 В Н»

    • 8.4.17.2 С управляющего компьютера подать команду нажав курсором и левой клавишей «мыши» виртуальную кнопку «ВКЛ. НАК.» в соответствии с рисунком 58.

    Разовые команды

    фВклНак

    фВклЛздг

    Э8кл27ВПЗ

    ФВклОб

    ОВглБРП

    Рисунок 58 - Включение команды «ВКЛ. НАК.»

    • 8.4.17.3 Установить на калибраторе напряжение постоянного тока минус 24 В.

    • 8.4.17.4 Выполнить системой измерение напряжения постоянного тока по цепи

    «- 27В Н (хх)». Для чего, в окне программы «Аттестация рабочего места РМ 170 - 1» курсором и левой клавишей «мыши» в колонке «Напряжение (хх)» нажать на виртуальную кнопку

    «- 27 В Н (хх)» в соответствии с рисунком 59. В окне программы «Результаты измерений» высветится измеренное системой значение напряжения.

    • 8.4.17.5 Полученный результат внести в протокол «Таблица А. 16».

    • 8.4.17.6 Последовательно установить на калибраторе напряжение постоянного тока минус 24,5 и минус 34 В.

    • 8.4.17.7 Для установленных значений напряжения выполнить действия в соответствии с п.п. 8.4.17.4 и 8.4.17.5.

      Напряженном

      Напряжение

      Токи

      Разовые сигналы

      Сигналы ДОС

      Разовые коивншй

      -96 БМ [

      «Б j

      -ses §

      Имигт •

      Pl S

      j

      s

      фВмЛойг.      <

      -98          «

      ■38 П 1

      •ВВП     j

      Имиггу t

      Р2 |

      ЭВ ГОД :

      98П

      9ВП     |

      Имитга s

      РЗ j

      08»л278ПЗ     |

      s

      N “ ■■■■■—.  ■

      4

      0В>лО6        1

      I

      16В п |

      1ЙП    |

      Р4     ;

      в>8клБРП       |

      186 ПМ 1

      188 П 1

      1»П    |

      гам j

      ИСУ

      *      ~     г-

      .       ... л i

      0Ям27ВДУ    i

      1888 j

      сад 1

      1

      -188 Б|и»| j

      48В Б j

      168 5      |

      8« |

      >ВклИмБ«ИИ

      S a j

      08»л27ВЕэтРП2 1

      •27В ПМ !

      •27В П ‘

      278П

      УСк

      — т„---------,

      ..........~~~~~ *

      81 j

      •ЭКЫ-2       |

      •27В НМ J

      ■278 Н !

      27ВН    ]

      ТСу <

      .........ч

      279 ПЗ-2 .

      УСг •

      82 J

      ф8кл- «<♦!       1

    Рисунок 59 - Измерение напряжения по цепи «- 27 В Н (хх)»

    • 8.4.17.8 Относительную погрешность измерений напряжения системой по цепи «- 27 В Н (хх)» определять по формуле (1).

    • 8.4.17.9 Полученные результаты вычислений погрешностей измерений напряжения системой по цепи «- 27 В Н (хх)» внести в протокол «Таблица А. 16».

    • 8.4.17.10 Результат поверки считать положительным, если значение относительной погрешности измерений напряжения постоянного тока системой по цепи «- 27 В Н (хх)» находится в допускаемых пределах ±3 %. В противном случае система бракуется и направляется в ремонт.

    8.4.18 Определение относительной погрешности измерений напряжения постоянного тока по цепи «- 27 В Н»

    • 8.4.18.1 Используя собранную схему подключения в соответствии с п. 8.4.17.1 установить на калибраторе напряжение постоянного тока минус 24 В. Виртуальная кнопка

    «ВКЛ. НАК.» - включена.

    • 8.4.18.2 Выполнить системой измерение напряжения постоянного тока по цепи

    «- 27В Н». Для чего, в окне программы «Аттестация рабочего места РМ 170 - 1» курсором и левой клавишей «мыши» в колонке «Напряжение» нажать на виртуальную кнопку «- 21 В Н» в соответствии с рисунком 60. В окне программы «Результаты измерений» высветится измеренное системой значение напряжения.

    278 К1хх)

    27В Н

    27В ПЗ 2

    27ВПЗ-1

    27В К

    ____________

    ■27В к.

    27ВП

    77ЯМЙ

    . . '"Л .j

    Напряжение переменного т<жа

    А-8 I

    si J

    8 2 j         ®Вм пН-1

    8 3   |        0Вкл mH

    84 I

    Рисунок 60 - Измерение напряжения по цепи «- 27 В Н»

    • 8.4.18.3 Полученный результат измерений системой внести в протокол «Таблица А.4».

    • 8.4.18.4 Последовательно установить на приборе В1 - 13 напряжение постоянного тока минус 24,5 и минус 34 В.

    • 8.4.18.5 Для установленных значений напряжения выполнить действия в соответствии с п.п. 8.4.18.2 и 8.4.18.3.

    • 8.4.18.6 Снять напряжение с клеммы «- 27 В Н» пульта проверки, для чего курсором и левой клавишей «мыши» повторно нажать виртуальную кнопку «ВКЛ. Нак» в соответствии с рисунком 58.

    • 8.4.18.7 Относительную погрешность измерений напряжения системой по цепи «- 27 В Н» определять по формуле (1).

    • 8.4.18.8 Полученные результаты вычислений погрешностей измерений напряжения системой по цепи «- 27 В Н» внести в протокол «Таблица А. 17».

    • 8.4.18.9 Результат поверки считать положительным, если значение абсолютной погрешности измерений напряжения постоянного тока системой по цепи «- 27 В Н» находится в допускаемых пределах ±3 %. В противном случае система бракуется и направляется в ремонт.

    8.4.19 Определение относительной погрешности измерений напряжения постоянного тока по цепи «27 ВПЗ - 2»

    • 8.4.19.1 Собрать схему в соответствии с рисунком 61. Для чего, подключить калибратор соблюдая полярность:

    • - «+» калибратора - к клемме «27 В ПЗ-2»;

    • - «-» калибратора - к клемме «М (27 В Служ1)».

    • 8.4.19.2 Установить на калибраторе напряжение постоянного тока 24 В.

    • 8.4.19.3 Выполнить системой измерение напряжения постоянного тока по цепи

    «27 ВПЗ-2». Для чего, в окне программы «Аттестация рабочего места РМ 170 - 1» курсором и левой клавишей «мыши» в колонке «Напряжение» нажать на виртуальную кнопку «27 В ПЗ-2» в соответствии с рисунком 62. В окне программы «Результаты измерений» высветится измеренное системой значение напряжения.

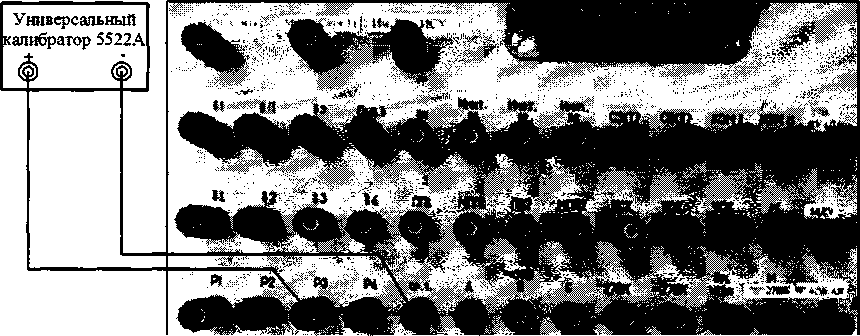

    Рисунок 61 - Схема подключения для поверки напряжения по цепи «27 В ПЗ-2»

    27ВПЭ-1М |

    278 №

    278 ПЯ |

    27ВПЯ |

    VC2 |

    • ...52 1

    S3 |

    >В«д О

    27В КМ [

    278 К !

    1

    84 1

    -278 КМ ■

    ■27В К |

    278К     1

    Ндпряэдннв

    .....' ’ »

    тока

    27В П j

    278 П     !

    .....■

    .............3

    АВ |

    27В НВ   |

    27В НВ     |

    ...... ,

    ВС 1

    278Н i

    27ВН     1

    . .....1

    Рисунок 62 - Измерение напряжения по цепи «27 В ПЗ-2»

    • 8.4.19.4 Полученные результаты измерений системой внести в протокол «Таблица А. 18».

    • 8.4.19.5 Последовательно установить на калибраторе напряжение постоянного тока 28 и 29 В.

    • 8.4.19.6 Для установленных значений напряжения выполнить действия в соответствии с п.п. 8.4.19.3 и 8.4.19.4.

    • 8.4.19.7 Относительную погрешность измерений напряжения системой по цепи «27 В ПЗ-2» определять по формуле (1).

    • 8.4.19.8 Полученные результаты вычислений погрешностей измерений напряжения системой по цепи 27 В ПЗ-2» внести в протокол «Таблица А. 18».

    • 8.4.19.9 Результат поверки считать положительным, если значение абсолютной погрешности измерений напряжения постоянного тока системой по цепи «27 В ПЗ-2» находится в допускаемых пределах ±3 %. В противном случае система бракуется и направляется в ремонт.

    8.4.20 Определение относительной погрешности измерений напряжения постоянного тока по цепи «27 В ПЗ-1 (хх)»

    • 8.4.20.1 Собрать схему в соответствии с рисунком 63. Для чего, подключить мультиметр 34411А соблюдая полярность:

    • - «+» прибора - к клемме «27 В ПЗ»;

    • - «-» прибора - к клемме «0» 27 В ПЗ».

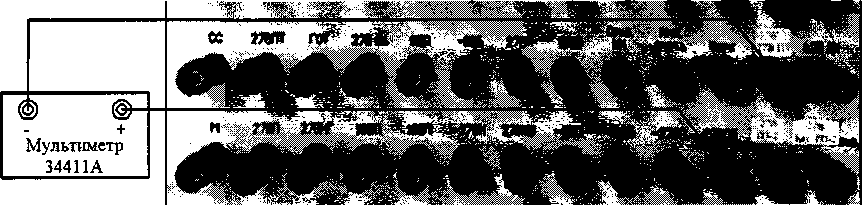

    Рисунок 63 - Схема подключения для поверки напряжения по цепи «27 В ПЗ-1»

    • 8.4.21.2 С управляющего компьютера подать команду нажав курсором и левой клавишей «мыши» виртуальную кнопку «ВКЛ. 27 В ПЗ» в соответствии с рисунком 64.

    Разовые комаэды

    Подг

    <|8кл.278ПЗ

    ф8кл0б

    Рисунок 64 - Включение команды «ВКЛ. 27 В ПЗ»

    • 8.4.20.3 Установить на источнике питания «27 В ПЗ» напряжение постоянного тока

    24 В.

    • 8.4.20.4 Выполнить системой измерение напряжения постоянного тока по цепи

    «27 В П3-1(хх)». Для чего, в окне программы «Аттестация рабочего места РМ 170 - 1» курсором и левой клавишей «мыши» в колонке «Напряжение (хх)» нажать на виртуальную кнопку «27 В П3-1(хх)» в соответствии с рисунком 65. В окне программы «Результаты измерений» высветится измеренное системой значение напряжения.

    • 8.4.20.5 Полученные результаты измерений системой и мультиметром внести в протокол «Таблица А. 19».

      278ПЗ-1М^

      27В ПЗ -1   1

      27В П34

      27В Чхк) j’k

      27В К |

      278 К      |

      ■278 №oi) I

      >27В К |

      •278 К      |

      Напряжение

      переменного тс*е

      2?8Слад I

      27В П 1

      27ВП     j

      278 НВ i

      27В НВ     |

      А-В j

      276 н ;

      2?8Н     |

      В-С |

      5 3             OBftA          ]

      ««.J

    Рисунок 65 - Измерение напряжения по цепи «27 В П3-1(хх)»

    • 8.4.20.6 Последовательно установить на источнике питания «27 В ПЗ» напряжение постоянного тока 28 и 29 В.

    • 8.4.20.7 Для установленных значений напряжения выполнить действия в соответствии с п.п. 8.4.20.4 и 8.4.20.5.

    • 8.4.20.8 Относительную погрешность измерений напряжения системой по цепи «27 В ПЗ-1 (хх)» определять по формуле (2):

    б = и=-и!1х100%

    Uar

    где иэт - значение напряжения, измеренное эталоном;

    иИзм- значение напряжения, измеренное системой.

    • 8.4.20.9 Полученные результаты вычислений погрешностей измерений напряжения системой по цепи «27 В ПЗ-1 (хх)» внести в протокол «Таблица А. 19».

    • 8.4.20.10 Результат поверки считать положительным, если значение относительной погрешности измерений напряжения постоянного тока системой по цепи «27 В ПЗ-1 (хх)» находится в допускаемых пределах ±3 %. В противном случае система бракуется и направляется в ремонт.

    8.4.21 Определение относительной погрешности измерений напряжения постоянного тока по цепи «27 В ПЗ-1»

    • 8.4.21.1 Используя собранную схему подключения в соответствии с п. 8.4.20.1 установить на источнике питания «27 В ПЗ» напряжение постоянного тока 24 В. Виртуальная кнопка «ВКЛ. 27 В ПЗ» - включена.

    • 8.4.21.2 Выполнить системой измерение напряжения постоянного тока по цепи

    «27 В ПЗ-1». Для чего, в окне программы «Аттестация рабочего места РМ 170-1» курсором и левой клавишей «мыши» в колонке «Напряжение» нажать на виртуальную кнопку «27 В ПЗ-1» в соответствии с рисунком 66. В окне программы «Результаты измерений» высветится измеренное системой значение напряжения.

    278 (ШМ |

    278 ПИ jd

    278 К |

    278 П34 j

    27BK     j

    ■27В КМ j

    278Сл1М_]

    ■278 k |

    27ВП j

    ■278 К     j

    278 П      :

    27BHB |

    27SHB    |

    27BH i

    276 H      i

    84   |

    Напряжение'7............

    переменного тока .

    A-В |

    в-с

    Рисунок 66 - Измерение напряжения по цепи «27 В ПЗ-1»

    • 8.4.21.3 Полученные результаты измерений системой и мультиметром внести в протокол «Таблица А.20».

    • 8.4.21.4 Последовательно установить на источнике питания «27 В ПЗ» напряжение постоянного тока 28 и 29 В.

    • 8.4.21.5 Для установленных значений напряжения выполнить действия в соответствии с п.п. 8.4.21.2 и 8.4.21.3.

    • 8.4.21.6 Снять напряжение с клеммы «27 В ПЗ-1» пульта проверки, для чего курсором и левой клавишей «мыши» повторно нажать виртуальную кнопку «27 В ПЗ» в соответствии с рисунком 64.

    • 8.4.21.7 Относительную погрешность измерений напряжения системой по цепи «27 В ПЗ-1» определять по формуле (2):

    • 8.4.21.8 Полученные результаты вычислений погрешностей измерений напряжения системой по цепи «27 В ПЗ-1» внести в протокол «Таблица А.20».

    • 8.4.21.9 Результат поверки считать положительным, если значение абсолютной погрешности измерений напряжения постоянного тока системой по цепи «27 В ПЗ-1» находится в допускаемых пределах ±3 %. В противном случае система бракуется и направляется в ремонт.

    8.4.22 Определение относительной погрешности измерений напряжения постоянного тока по цепи «27 В К (хх)»

    • 8.4.22.1 Собрать схему в соответствии с рисунком 67. Для чего, подключить мультиметр НР3440А соблюдая полярность:

    • - «+» прибора - к клемме «27 В К»;

    • - «-» прибора - к клемме «М («О» 27 В К)».

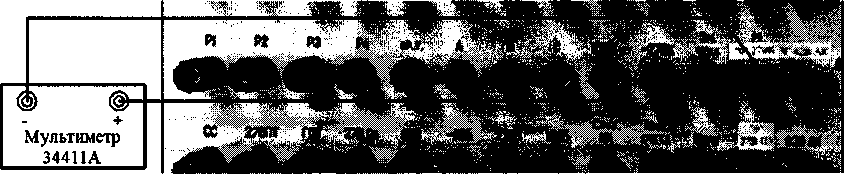

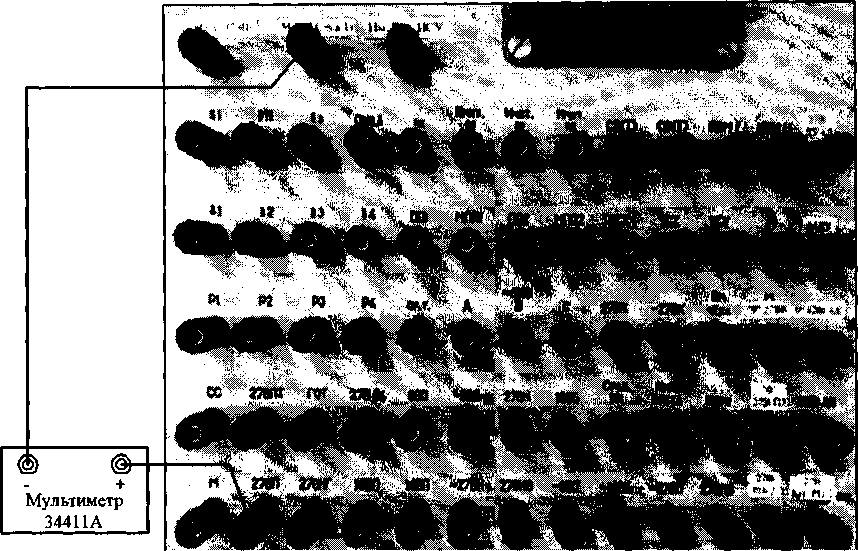

      Рисунок 67 - Схема измерений напряжения постоянного тока по цепи «27 В К»

    • 8.4.22.2 С управляющего компьютера подать команду нажав курсором и левой клавишей «мыши» виртуальную кнопку «ВКЛ. БРП» в соответствии с рисунком 33.

    • 8.4.22.3 Установить на источнике питания «+ 27 В К» напряжение постоянного тока

    24 В.

    • 8.4.22.4 Выполнить системой измерение напряжения постоянного тока по цепи

    «27 В К (хх)». Для чего, в окне программы «Аттестация рабочего места РМ 170 - 1» курсором и левой клавишей «мыши» в колонке «Напряжение (хх)» нажать на виртуальную кнопку «27 В К (хх)» в соответствии с рисунком 68.

    Я8ПЯМ j

    278 ПЗ-1 :

    т и»! 4.

    88 К !

    -2?8 К. j

    J

    278 П    :

    27В НВ   j

    278 Н

    278 ИГ

    27806   -

    62В АКИ 1

    528 АК ;

    27В ПЭ-1

    27В К

    5 3   ]                  М-1___I

    >2^ К -       Напряжены»

    ■.......................■■■■■.....переменкой? тсжа

    27ВЛ             ■

    ----- A-В J

    278 НВ •            ---

    вс[

    гтвн                 --------*

    г <      :              А-С 1

    27ВНГ

    37SO6 J

    62В М \

    Рисунок 68 - Измерение напряжения по цепи «27 В К (хх)»

    • 8.4.22.5 В окне программы «Результаты измерений» высветится измеренное системой значение напряжения.

    • 8.4.22.6 Полученные результаты измерений системой и мультиметром внести в протокол «Таблица А.21».

    • 8.4.22.7 Последовательно установить на источнике питания «+ 27 В К» напряжение постоянного тока 29 и 34 В.

    • 8.4.22.8 Для установленных значений напряжения выполнить действия в соответствии с п.п. 8.4.22.4 и 8.4.22.5.

    • 8.4.22.9 Относительную погрешность измерений напряжения системой по цепи «27 В К (хх)» определять по формуле (2).

    • 8.4.22.10 Полученные результаты вычислений погрешностей измерений напряжения системой по цепи «27 В К (хх)» внести в протокол «Таблица А.21».

    • 8.4.22.11 Результат поверки считать положительным, если значение абсолютной погрешности измерений напряжения постоянного тока системой по цепи «27 В К (хх)» находится в допускаемых пределах ±3 %. В противном случае система бракуется и направляется в ремонт.

    8.4.23 Определение относительной погрешности измерений напряжения постоянного тока по цепи «27 В К»

    • 8.4.23.1 Используя собранную схему подключения в соответствии с п. 8.4.22.1 установить на источнике питания «+ 27 В К» напряжение постоянного тока 24 В. Виртуальная кнопка «ВКЛ. БРП» - включена.

    • 8.4.23.2 Выполнить системой измерение напряжения постоянного тока по цепи «27 В К». Для чего, в окне программы «Аттестация рабочего места РМ 170 - 1» курсором и левой клавишей «мыши» в колонке «Напряжение (хх)» нажать на виртуальную кнопку «27 В К» в соответствии с рисунком 69. В окне программы «Результаты измерений» высветится измеренное системой значение напряжения.

      j

      278 КОД j

      ■27В КМ <

      2?8 Сд1(М

      278 ПЭ-1

      27В К

      ■27В К

      278 Л j 278НВ t

      2?В И

      278 НГ

      переменного тсжд

      А-В [

      в'с s

      AC j

    Рисунок 69 - Измерение напряжения по цепи «27 В К»

    • 8.4.23.3 Полученные результаты измерений системой и мультиметром внести в протокол «Таблица А.22».

    • 8.4.23.4 Последовательно установить на источнике питания «+ 27 В К» напряжение постоянного тока 29 и 34 В.

    • 8.4.23.5 Для установленных значений напряжения выполнить действия в соответствии с п.п. 8.4.23.2 и 8.4.23.3.

    • 8.4.23.6 Снять напряжение с клеммы «27 В К» пульта проверки, для чего курсором и левой клавишей «мыши» повторно нажать виртуальную кнопку «ВКЛ. БРП» в соответствии с рисунком 33.

    • 8.4.23.7 Относительную погрешность измерений напряжения системой по цепи «27 В К» определять по формуле (2).

    • 8.4.23.8 Полученные результаты вычислений погрешностей измерений напряжения системой по цепи «27 В К» внести в протокол «Таблица А.22».

    • 8.4.23.9 Результат поверки считать положительным, если значение абсолютной погрешности измерений напряжения постоянного тока системой по цепи «27 В К» находится в допускаемых пределах ±3 %. В противном случае система бракуется и направляется в ремонт.

    8.4.24 Определение относительной погрешности измерений напряжения постоянного тока по цепи «- 27 В К (хх)»

    • 8.4.24.1 Собрать схему в соответствии с рисунком 70. Для чего, подключить мультиметр НР3440А соблюдая полярность:

    • - «+» прибора - к клемме «М («0» 27 В К)»;

    • - «-» прибора - к клемме «- 27 В К».

    • 8.4.25.2 С управляющего компьютера подать команду нажав курсором и левой клавишей «мыши» виртуальную кнопку «ВКЛ. БРП» в соответствии с рисунком 35.

    • 8.4.24.3 Установить на источнике питания «- 27 В К» напряжение постоянного тока минус 24 В.

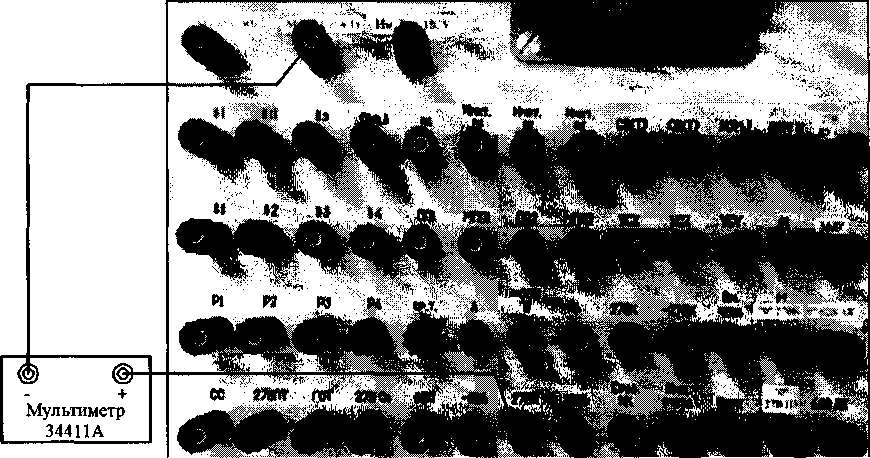

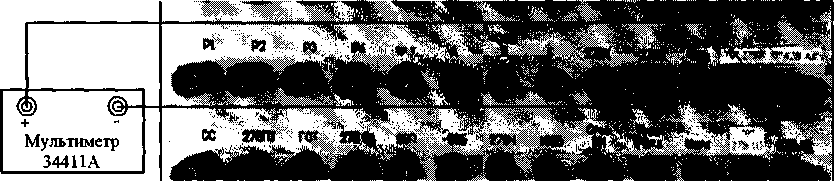

    Рисунок 70 - Схема подключения для поверки напряжения по цепи «27 В К»

    • 8.4.24.4 Выполнить системой измерение напряжения постоянного тока по цепи

    «- 27В К (хх)». Для чего, в окне программы «Аттестация рабочего места РМ 170-1» курсором и левой клавишей «мыши» в колонке «Напряжение (хх)» нажать на виртуальную кнопку

    «- 27 В К (хх)» в соответствии с рисунком 71. В окне программы «Результаты измерений» высветится измеренное системой значение напряжения.

    278 «ж)  !

    273К    !

    27В к      |

    •278

    27В К    i

    278 fl     |

    27В К      |

    27ВП     |

    то а

    278 Н8 |

    278 Н8     |

    A-В |

    278 Н |

    27ВН     |

    В-С j

    27В НГ I

    278 НГ    |

    АС |

    27806   |             27806    |

    Рисунок 71 - Измерение напряжения по цепи «- 27 В К (хх)»

    • 8.4.24.5 Полученные результаты измерений системой и мультиметром внести в протокол «Таблица А.23».

    • 8.4.24.6 Последовательно установить на источнике питания «- 27 В К» напряжение постоянного тока минус 29 и минус 34 В.

    • 8.4.24.7 Для установленных значений напряжения выполнить действия в соответствии с п.п. 8.4.24.4 и 8.4.24.5.

    • 8.4.24.8 Относительную погрешность измерений напряжения системой по цепи «- 27 В К (хх)» определять по формуле (2).

    • 8.4.24.9 Полученные результаты вычислений погрешностей измерений напряжения системой по цепи «- 27 В К (хх)» внести в протокол «Таблица А.23».

    • 8.4.24.10 Результат поверки считать положительным, если значение абсолютной погрешности измерений системой напряжения постоянного тока по цепи «- 27 В К (хх)» находится в допускаемых пределах ±3 %. В противном случае система бракуется и направляется в ремонт.

    8.4.25 Определение относительной погрешности измерений напряжения постоянного тока по цепи «- 27 В К»

    • 8.4.25.1 Используя собранную схему подключения в соответствии с п. 8.4.24.1 установить на источнике питания «- 27 В К» напряжение постоянного тока минус 24 В. Виртуальная кнопка «ВКЛ. БРП» - включена.

    • 8.4.25.2 Выполнить системой измерение напряжения

    постоянного тока по цепи «- 27В К». Для чего, в окне программы «Аттестация рабочего места РМ 170 -1» курсором и левой клавишей «мыши» в колонке «Напряжение (хх)» нажать на виртуальную кнопку «- 27 В К» в соответствии с рисунком 72. В окне программы «Результаты измерений» высветится измеренное системой значение напряжения.

    • 8.4.25.3 Полученные результаты измерений системой и мультиметром внести в протокол «Таблица А.24».

    • 8.4.25.4 Последовательно установить на источнике питания «- 27 В К» напряжение постоянного тока минус 29 и минус 34 В.

    • 8.4.25.5 Для установленных значений напряжения выполнить действия в соответствии с п.п. 8.4.25.2 и 8.4.25.3.

      •27В К J

      27ВП j*

      278 НВ J

      278Н    |

      27В НГ  J

      27В Об   |

      62BW j

    •27ВК

    Напряженно переменного том

    ^±1J

    J

    27ВП

    27В НВ

    278Н

    ггенг

    27В Об

    ет дк

    Рисунок 72 - Измерение напряжения по цепи «- 27 В К»

    • 8.4.25.6 Снять напряжение с клеммы «- 27 В К» пульта проверки, для чего курсором и левой клавишей «мыши» повторно нажать виртуальную кнопку «ВКЛ. БРП» в соответствии с рисунком 33.

    • 8.4.25.7 Относительную погрешность измерений напряжения системой по цепи «- 27 В К» определять по формуле (2).

    • 8.4.25.8 Полученные результаты вычислений погрешностей измерений напряжения системой по цепи «- 27 В К» внести в протокол «Таблица А.24».

    • 8.4.25.9 Результат поверки считать положительным, если значение абсолютной погрешности измерений системой напряжения постоянного тока по цепи «- 27 В К» находится в допускаемых пределах ±3 %. В противном случае система бракуется и направляется в ремонт.

    8.4.26 Определение относительной погрешности измерений напряжения постоянного тока по цепи «27 В П»

    • 8.4.26.1 Собрать схему в соответствии с рисунком 73. Для чего, на пульте проверки подключить мультиметр НР34411А соблюдая полярность:

    • - «+» прибора - к клемме «27 В П»;

    • - «-» прибора - к клемме «М» или «М (27 В Служ1)».

    • 8.4.26.2 Установить на источнике питания «27 В Сл 1» напряжение 24 В.

    • 8.4.26.3 С управляющего компьютера подать команду нажав курсором и левой клавишей «мыши» виртуальную кнопку «ВКЛ. Подг» в соответствии с рисунком 37.

    • 8.4.26.4 Выполнить системой измерение напряжения постоянного тока по цепи «27 В П». Для чего, в окне программы «Аттестация рабочего места РМ 170 - » курсором и левой клавишей «мыши» в колонке «Напряжение» нажать на виртуальную кнопку «27 В П» в соответствии с рисунком 74. В окне программы «Результаты измерений» высветится измеренное системой значение напряжения.

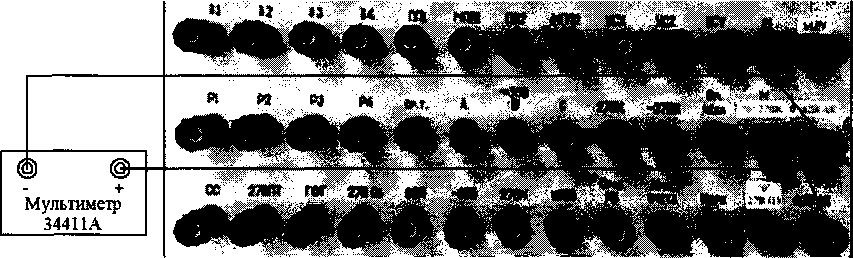

      Рисунок 73 - Схема подключения для поверки напряжения по цепи «27 В П»

      этап

      278 НВ

      Z7BH j 27В НГ j 27В Об [ 62ВА7 I

      тогл

      J

      в-с ?

    Рисунок 74 - Измерение напряжения по цепи «27 В П»

    • 8.4.26.5 Полученные результаты измерений системой и мультиметром внести в протокол «Таблица А.25».

    • 8.4.26.6 Последовательно установить на источнике постоянного тока «27 В Сл 1» напряжение 29 и 34 В.

    • 8.4.26.7 Для установленных значений напряжения выполнить действия в соответствии с п.п. 8.4.26.4 и 8.4.26.5.

    • 8.4.26.8 Снять напряжение с клеммы «27 В П» пульта проверки, для чего курсором и левой клавишей «мыши» повторно нажать виртуальную кнопку «ВКЛ. Подг» в соответствии с рисунком 39.

    • 8.4.26.8 Относительную погрешность измерений напряжения системой по цепи «27 В П» определять по формуле (2).

    • 8.4.26.9 Полученные результаты вычислений погрешностей измерений напряжения системой по цепи «-27 В П» внести в протокол «Таблица А.25».

    • 8.4.26.10 Результат поверки считать положительным, если значение абсолютной погрешности измерений системой напряжения постоянного тока по цепи «27 В П» находится в допускаемых пределах ±3 %. В противном случае система бракуется и направляется в ремонт.

    8.4.27 Определение относительной погрешности измерений напряжения постоянного тока по цепи «27 В НВ»

    • 8.4.27.1 Собрать схему в соответствии с рисунком 75. Для чего, на пульте проверки подключить мультиметр 34411А соблюдая полярность:

    • - «+» прибора - к клемме «27 В НВ»;

    • - «-» прибора - к клемме «М» или «М (27 В Служ1)».

    • 8.4.27.2 Установить на источнике питания «27 В Сл 1» напряжение 24 В.

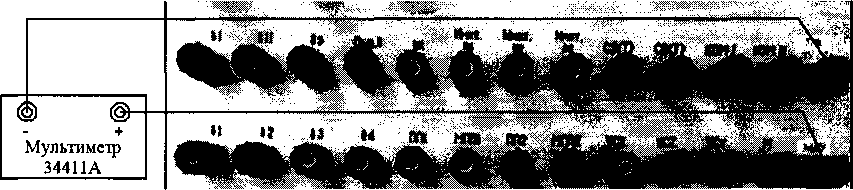

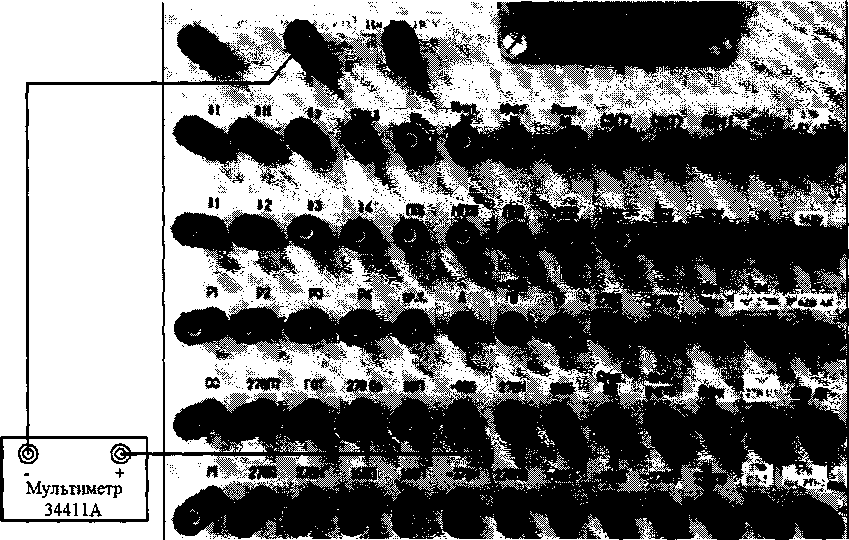

      Рисунок 75 - Схема подключения для поверки напряжения по цепи «27 В НВ»

    • 8.4.27.3 С управляющего компьютера подать команду нажав курсором и левой клавишей «мыши» виртуальную кнопку «ВКЛ. НАК» в соответствии с рисунком 58.

    • 8.4.27.4 Выполнить системой измерение напряжения постоянного тока по цепи «27В НВ». Для чего, в окне программы «Аттестация рабочего места РМ 170 - 1» курсором и левой клавишей «мыши» в колонке «Напряжение» нажать на виртуальную кнопку «27 В НВ» в соответствии с рисунком 76. В окне программы «Результаты измерений» высветится измеренное системой значение напряжения.

      А-В 1

      ас]

    27В НВ                 27В НВ

    27ВН    I              278 Н

    27В НГ J             27В НГ

    27В Ов   |              278 09

    «2ВЖМ J     __ В28 Ж |          628 АК |

    27ВДУ |

    Рисунок 76 - Измерение напряжения по цепи «27 В НВ»

    • 8.4.27.5 Полученные результаты измерений системой и мультиметром внести в протокол «Таблица А.26».

    • 8.4.27.6 Последовательно установить на источнике постоянного тока «27 В Сл 1» напряжение 29 и 34 В.

    • 8.4.27.7 Для установленных значений напряжения выполнить действия в соответствии с п.п. 8.4.27.4 и 8.4.27.5.

    • 8.4.27.8 Относительную погрешность измерений напряжения системой по цепи «27 В НВ» определять по формуле (2).

    • 8.4.27.9 Полученные результаты вычислений погрешностей измерений напряжения системой по цепи «27 В НВ» внести в протокол «Таблица А.26».

    • 8.4.27.10 Результат поверки считать положительным, если значение абсолютной погрешности измерений системой напряжения постоянного тока по цепи «27 В НВ» находится в допускаемых пределах ±3 %. В противном случае система бракуется и направляется в ремонт.

    8.4.28 Определение относительной погрешности измерений напряжения постоянного тока по цепи «27 В Н»

    • 8.4.28.1 Собрать схему в соответствии с рисунком 77. Для чего, на пульте проверки подключить мультиметр 34411А соблюдая полярность:

    • - «+» прибора - к клемме «27 В Н»;

    • - «-» прибора - к клемме «М» или «М (27 В Служ1)».

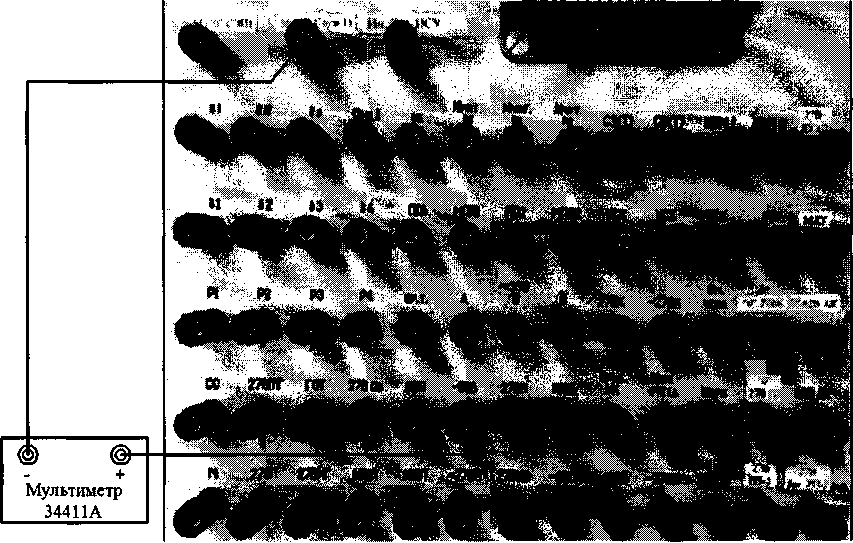

    Рисунок 77 - Схема подключения для поверки напряжения по цепи «27 В Н»

    • 8.4.28.2 Установить на источнике питания «27 В Сл 1» напряжение 24 В. Виртуальная кнопка «ВКЛ. НАК» - включена.

    • 8.4.28.3 Выполнить системой измерение напряжения постоянного тока по цепи «27 В Н». Для чего, в окне программы «Аттестация рабочего места РМ 170 - 1» курсором и левой клавишей «мыши» в колонке «Напряжение» нажать на виртуальную кнопку «27 В Н» в соответствии с рисунком 78.

      27В на |

      278 не     ■

      А 8

      278Н

      27ВНГ |

      278 Н     j

      27В НГ     !

      ВС

      А С

      278 06   1

      27806    i

    Рисунок 78 - Измерение напряжения по цепи «27 В Н»

    • 8.4.28.4 В окне программы «Результаты измерений» высветится измеренное системой значение напряжения.

    • 8.4.28.5 Полученные результаты измерений системой и мультиметром внести в протокол «Таблица А.27».

    • 8.4.28.6 Последовательно установить на источнике постоянного тока «27 В Сл 1» напряжение 28 и 30 В.

    • 8.4.28.7 Для установленных значений напряжения выполнить действия в соответствии с п.п. 8.4.28.4 и 8.4.28.5.

    • 8.4.28.8 Относительную погрешность измерений напряжения системой по цепи «27 В Н» определять по формуле (2).

    • 8.4.28.9 Полученные результаты вычислений погрешностей измерений напряжения системой по цепи «27 В Н» внести в протокол «Таблица А. 27».

    • 8.4.28.10 Результат поверки считать положительным, если значение абсолютной погрешности измерений системой напряжения постоянного тока по цепи «27 В Н» находится в допускаемых пределах ±3 %. В противном случае система бракуется и направляется в ремонт.

    8.4.29 Определение относительной погрешности измерений напряжения постоянного тока по цепи «27 В НГ»

    • 8.4.29.1 Собрать схему в соответствии с рисунком 79. Для чего, на пульте проверки подключить мультиметр НР34411А соблюдая полярность:

    • - «+» прибора - к клемме «27 В НГ»;

    • - «-» прибора - к клемме «М» или «М (27 В Служ1)».

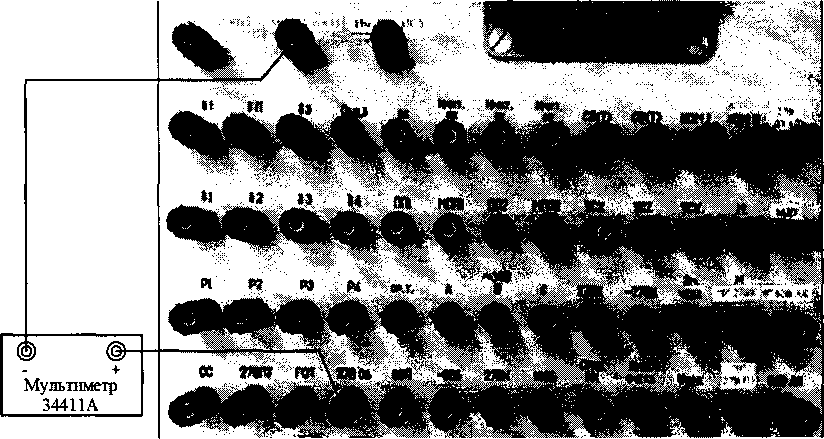

    Рисунок 79 - Схема подключения для поверки напряжения по цепи «27 В НГ»

    • 8.4.29.2 Установить на источнике питания «27 В Сл 1» напряжение 24 В. Виртуальная кнопка «ВКЛ. НАК» - включена.

    • 8.4.29.3 Выполнить системой измерение напряжения постоянного тока по цепи «27В НГ». Для чего, в окне программы «Аттестация рабочего места РМ 170 - 1» курсором и левой клавишей «мыши» в колонке «Напряжение» нажать на виртуальную кнопку «27 В НГ» в соответствии с рисунком 80.

      27SH |

      278 н _[

      27В НГ     j

      27В Об ___[

      В с_____|

      А С 1

      27В НГ

      27В Об j

      62ВАМх») |

      6» АК   |

    Рисунок 80 - Измерение напряжения по цепи «27 В НГ»

    • 8.4.29.4 В окне программы «Результаты измерений» высветится измеренное системой значение напряжения.

    • 8.4.29.5 Полученные результаты измерений системой и мультиметром внести в протокол «Таблица А.28».

    • 8.4.29.6 Последовательно установить на источнике постоянного тока «27 В Сл 1» напряжение 29 и 34 В.

    • 8.4.29.7 Для установленных значений напряжения выполнить действия в соответствии с п.п. 8.4.29.4 и 8.4.29.5.

    • 8.4.29.8 Снять напряжение с клеммы «27 В НВ» пульта проверки, для чего курсором и левой клавишей «мыши» повторно нажать виртуальную кнопку «ВКЛ. НАК» в соответствии с рисунком 60.

    • 8.4.29.9 Относительную погрешность измерений напряжения системой по цепи «27 В НГ» определять по формуле (2).

    • 8.4.29.10 Полученные результаты вычислений погрешностей измерений напряжения системой по цепи «27 В НГ» внести в протокол «Таблица А.28».

    • 8.4.29.11 Результат поверки считать положительным, если значение абсолютной погрешности измерений системой напряжения постоянного тока по цепи «27 В НГ» находится в допускаемых пределах ±3 %. В противном случае система бракуется и направляется в ремонт.

    8.4.30 Определение относительной погрешности измерений напряжения постоянного тока по цепи «27 В Об»

    • 8.4.30.1 Собрать схему в соответствии с рисунком 81. Для чего, на пульте проверки подключить мультиметр НР34411А соблюдая полярность:

    • - «+» прибора - к клемме «27 В Об»;

    • - «-» прибора - к клемме «М» или «М (27 В Служ1)».

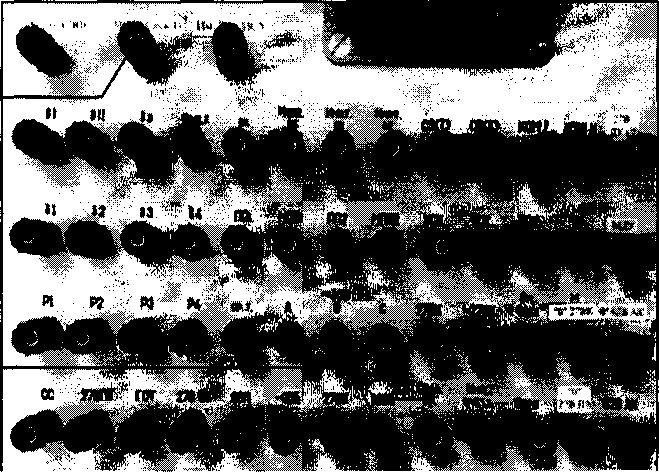

    Рисунок 81 - Схема подключения для поверки напряжения по цепи «27 В Об»

    • 8.4.30.2 С управляющего компьютера подать команду нажав курсором и левой клавишей «мыши» виртуальную кнопку «ВКЛ. Об» в соответствии с рисунком 82.

    • 8.4.30.3 Установить на источнике питания «27 В Сл 1» напряжение 24 В.

    • 8.4.30.4 Выполнить системой измерение напряжения постоянного тока по цепи «27 В Об». Для чего, в окне программы «Аттестация рабочего места РМ 170 - 1» курсором и левой клавишей «мыши» в колонке «Напряжение» нажать на виртуальную кнопку «27 В Об» в соответствии с рисунком 83.

    • 8.4.30.5 В окне программы «Результаты измерений» высветится измеренное системой значение напряжения.

    • 8.4.30.6 Полученный результат измерений системой и мультиметром внести в протокол «Таблица А.29».

    • 8.4.30.7 Последовательно установить на источнике постоянного тока «27 В Сл 1» напряжение 29 и 34 В.

    ф8кл.Лайг

    >8клО6

    фВклБРП

    ___I

    Рисунок 82 - Включение команды «ВКЛ. Об»

    •278 КМ |

    -278 К |

    •278 К      [

    Напряжение

    278 П

    278 П      i

    ;: wem'HOCG то

    Z7BHB \

    278 НВ

    A-В 1

    . J

    278 Н     |

    В-С J

    278 НГ [

    27В ИГ

    А-С j

    2780»    |

    628 АКМ [

    л,

    628АК i х

    6Ж АК   {

    Рисунок 83 - Измерение напряжения по цепи «27 В Об»

    • 8.4.30.8 Для установленных значений напряжения выполнить действия в соответствии с п.п. 8.4.30.4 и 8.4.30.5.

    • 8.4.30.9 Снять напряжение с клеммы «27 В НВ» пульта проверки, для чего курсором и левой клавишей «мыши» повторно нажать виртуальную кнопку «ВКЛ. Об» в соответствии с рисунком 82.

    • 8.4.30.10 Относительную погрешность измерений напряжения системой по цепи «27 В Об» определять по формуле (2).

    • 8.4.30.11 Полученные результаты вычислений погрешностей измерений напряжения системой по цепи «27 В Об» внести в протокол «Таблица А.29».

    • 8.4.30.12 Результат поверки считать положительным, если значение абсолютной погрешности измерений системой напряжения постоянного тока по цепи «27 В Об» находится в допускаемых пределах ±3 %. В противном случае система бракуется и направляется в ремонт.

    8.4.31 Определение относительной погрешности измерений напряжения постоянного тока по цепи «62 В АК (хх)»

    • 8.4.31.1 Собрать схему в соответствии с рисунком 84. Для чего, подключить мультиметр 3441А соблюдая полярность:

    • - «+» прибора - к клемме «62 В АК»;

    • - «-» прибора - к клемме «0» 62 В АК».

    • 8.4.31.2 На задней панели разрывной коробке РК 170 - 1.9527-0 на разъеме ХР14 установить разъем с перемычкой между контактами 1 и 2.

    • 8.4.32.3 С управляющего компьютера подать команду нажав курсором и левой клавишей «мыши» виртуальную кнопку «ЭКУ-2» в соответствии с рисунком 85.

    Рисунок 84 - Схема подключения для поверки напряжения по цепи «62 В АК»

    Э8клИмБ4гИСУ \

    фвклгтВБдарпг |

    Рисунок 85 - Включение команды «ЭКУ-2»

    • 8.4.31.4 Установить на источнике питания «62 В АК» напряжение постоянного тока

    53 В.

    • 8.4.31.5 Выполнить системой измерение напряжения постоянного тока по цепи

    «62В АК (хх)». Для чего, в окне программы «Аттестация рабочего места РМ 170 - 1» курсором и левой клавишей «мыши» в колонке «Напряжение (хх)» нажать на виртуальную кнопку «62 В АК (хх)» в соответствии с рисунком 86.

    278 Н j

    2ZBH     i

    в-с \

    278 НГ j

    27В06   \

    27В ИГ     ,

    27806 '   |

    А-С j

    гам j

    279 ДИ I

    27В6«.РП2 1

    «28 АК

    Z7B Им «да ИСУ

    278 ПТ     i

    Рисунок 86 - Измерение напряжения по цепи «62 В АК (хх)»

    • 8.4.31.6 В окне программы «Результаты измерений» высветится измеренное системой значение напряжения.

    • 8.4.31.7 Полученные результаты измерений системой и мультиметром внести в протокол «Таблица А.ЗО».

    • 8.4.31.8 Последовательно установить на приборе В1 - 13 напряжение постоянного тока 58 В и 63 В.

    • 8.4.31.9 Для установленных значений напряжения выполнить действия в соответствии с п.п. 8.4.31.4 и 8.4.31.5.

    • 8.4.31.10 Относительную погрешность измерений напряжения системой по цепи «62 В АК (хх)» определять по формуле (2).

    • 8.4.31.11 Полученные результаты вычислений погрешностей измерений напряжения системой по цепи «62 В АК (хх)» внести в протокол «Таблица А.ЗО».

    • 8.4.31.12 Результат поверки считать положительным, если значение абсолютной погрешности измерений системой напряжения постоянного тока по цепи «62 В АК (хх)» находится в допускаемых пределах ±3 %. В противном случае система бракуется и направляется в ремонт.

    8.4.32 Определение относительной погрешности измерений напряжения постоянного тока по цепи «62 В АК»

    • 8.4.32.1 Используя собранную схему подключения в соответствии с п.п. 8.4.31.1 установить на источнике питания «62 В АК» напряжение постоянного тока 53 В. Виртуальная кнопка «ЭКУ-2» - включена.

    • 8.4.32.2 Выполнить системой измерение напряжения постоянного тока по цепи «62В АК». Для чего, в окне программы «Аттестация рабочего места РМ 170 - 1» курсором и левой клавишей «мыши» в колонке «Напряжение (хх)» нажать на виртуальную кнопку «62 В АК» в соответствии с рисунком 87.

      228 06 •

      СТАК U

      27В ДУ Р

      27ВБ»И12 \

      27В 08     [

      ___СТ АК   j гтъ «Фотием] 27В ПТ [

    Рисунок 87 - Измерение напряжения по цепи «62 В АК»

    • 8.4.32.3 В окне программы «Результаты измерений» высветится измеренное системой значение напряжения.

    • 8.4.32.4 Полученный результат измерений системой внести в протокол «Таблица А.31».

    • 8.4.32.5 Последовательно установить на приборе В1 - 13 напряжение постоянного тока 58 и 63 В.

    • 8.4.32.6 Для установленных значений напряжения выполнить действия в соответствии с п.п. 8.4.32.2 и 8.4.32.3.

    • 8.4.32.7 Снять напряжение с клеммы «62В АК» пульта проверки, для чего курсором и левой клавишей «мыши» повторно нажать виртуальную кнопку «ЭКУ-2» в соответствии с рисунком 85.

    • 8.4.32.8 Относительную погрешность измерений напряжения системой по цепи «62 В АК» определять по формуле (2).

    • 8.4.32.9 Полученные результаты вычислений погрешностей измерений напряжения системой по цепи «62 В АК» внести в протокол «Таблица А.31».

    • 8.4.32.10 Результат поверки считать положительным, если значение абсолютной погрешности измерений системой напряжения постоянного тока по цепи «62 В АК (хх)» и «62 В АК» находится в допускаемых пределах ±3 %. В противном случае система бракуется и направляется в ремонт.

    8.4.33 Определение относительной погрешности измерений напряжения постоянного тока по цепи «27 В ДУ»

    • 8.4.33.1 Собрать схему в соответствии с рисунком 88. Для чего, на пульте проверки подключить мультиметр 34411А соблюдая полярность:

    • - «+» прибора - к клемме «27 В ДУ»;

    • - «-» прибора - к клемме «М ДУ».

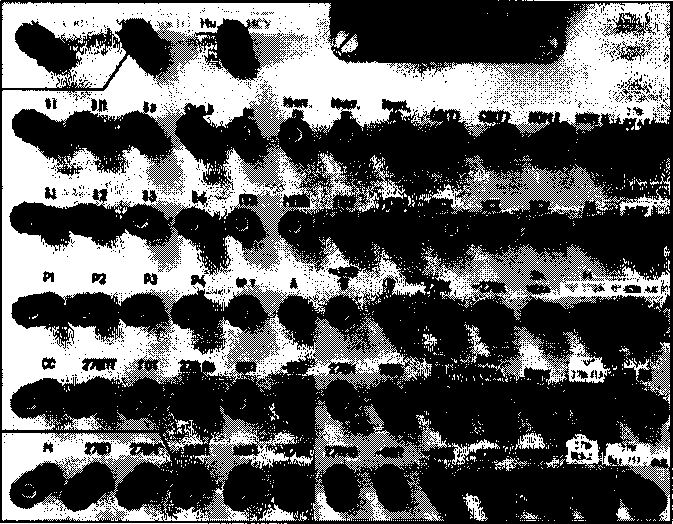

      Рисунок 88 - Схема подключения для поверки напряжения по цепи «27 В ДУ»

    • 8.4.33.2 Установить на источнике постоянного тока «27 В Сл 1» напряжение 24 В.

    • 8.4.33.3 С управляющего компьютера подать команду нажав курсором и левой клавишей «мыши» виртуальную кнопку «ВКЛ. 27 В ДУ» в соответствии с рисунком 89.

    Разсеь* команды

    ..........................^,1 фВгпПойг

    Ое*л27ВПЗ

    фВклОб.

    фВклБРП

    фВм27ВДУ

    ————- ——

    Рисунок 89 - Включение команды «ВКЛ. 27В ДУ»

    • 8.4.33.4 Выполнить системой измерение напряжения постоянного тока по цепи «27В ДУ». Для чего, в окне программы «Аттестация рабочего места РМ 170 - 1» курсором и левой клавишей «мыши» в колонке «Напряжение» нажать на виртуальную кнопку «27 В ДУ» в соответствии с рисунком 90.

    • 8.4.33.5 В окне программы «Результаты измерений» высветится измеренное системой значение напряжения.

    • 8.4.33.6 Полученные результаты измерений системой и мультиметром внести в протокол «Таблица А.32».

      27В Оь |

      27В Об     |

      62ВАМж) j

      62ВАК |

      S3 №   |

      27ВЛЫ

      27ВИм6«ИСУ|

      Ж

      27В Ву РП2 J

      278 ПТ J

    Рисунок 90 - Измерение напряжения по цепи «27 В ДУ»

    • 8.4.33.7 Последовательно установить на источнике «27 В Сл 1» напряжение постоянного тока 29 и 34 В.

    • 8.4.33.8 Для установленных значений напряжения выполнить действия в соответствии с п.п. 8.4.33.4 и 8.4.33.5.

    • 8.4.33.9 Снять напряжение с клеммы «27 В ДУ» пульта проверки, для чего курсором и левой клавишей «мыши» повторно нажать виртуальную кнопку «ВКЛ. 27 В ДУ» в соответствии с рисунком 89.

    • 8.4.33.10 Относительную погрешность измерений напряжения системой по цепи «27 В ДУ» определять по формуле (1).

    • 8.4.33.11 Полученные результаты вычислений погрешностей измерений напряжения системой по цепи «27 В ДУ» внести в протокол «Таблица А.32».

    • 8.4.33.12 Результат поверки считать положительным, если значение абсолютной погрешности измерений системой напряжения постоянного тока по цепи «27 В ДУ» находится в допускаемых пределах ±3 %. В противном случае система бракуется и направляется в ремонт.

    8.4.34 Определение относительной погрешности измерений напряжения постоянного тока по цепи «27 В Бат. РП-2»

    • 8.4.34.1 Собрать схему в соответствии с рисунком 91. Для чего, на пульте проверки подключить калибратор соблюдая полярность:

    • - «+» калибратора - к клемме «27 В Бат. РП-2»;

    • - «-» калибратора - к клемме «М (27 В Служ1)».

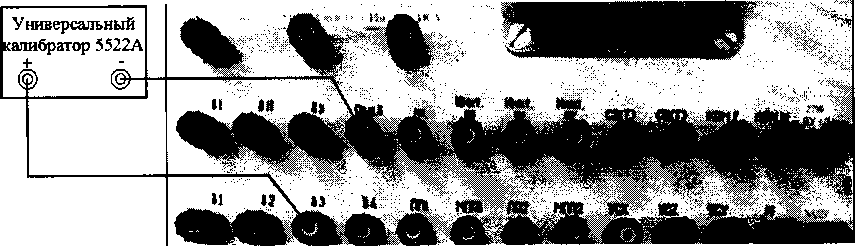

    Рисунок 91 - Схема подключения для поверки напряжения по цепи «27 В Бат. РП-2»

    • 8.4.34.2 Установить на калибраторе напряжение постоянного тока 24 В.

    • 8.4.34.4 Выполнить системой измерение напряжения постоянного тока по цепи «27 В Бат. РП-2». Для чего, в окне программы «Аттестация рабочего места РМ 170 - 1» курсором и левой клавишей «мыши» в колонке «Напряжение» нажать на виртуальную кнопку «27 В Бат. РП-2» в соответствии с рисунком 92.

      ИВ® 1

      27806

      628АК   !

      628 №

      27В ДУ

      27В Им Бет ИСУ

      2?В Бат

      278 ПТ

    Рисунок 92 - Измерение напряжения по цепи «27 В Бат. РП-2»

    • 8.4.34.5 В окне программы «Результаты измерений» высветится измеренное системой значение напряжения.

    • 8.4.34.6 Полученные результаты измерений системой внести в протокол «Таблица А.33».

    • 8.4.34.7 Последовательно установить на калибраторе напряжение 29 и 34 В.

    • 8.4.34.8 Для установленных значений напряжения выполнить действия в соответствии с н.п. 8.4.34.4 и 8.4.34.5.

    Примечание - Поверку можно провести от источника постоянного тока «27 В Сл 1», для чего:

    • - подключить мультиметр НР34411А к соответствующим клеммам соблюдая полярность;

    • - подать команду «ВКЛ. 27 В Бат. РП-2» нажав курсором и левой клавишей «мыши» на соответствующую виртуальную кнопку в соответствии с рисунком 93;

    • - выполнить измерения в соответствии с п.п. 8.4.34.2 - 8.4.34.8 установив на источнике «27 В Сл 1» соответствующее напряжение.

    фбклИмБвт.ИСУ J

    Рисунок 93 - Включение команды «ВКЛ. 27 В Бат. РП-2»

    • 8.4.34.9 Снять напряжение с клеммы «27 В Бат. РП-2» пульта проверки, для чего курсором и левой клавишей «мыши» повторно нажать виртуальную кнопку «27 В Бат. РП-2» в соответствии с рисунком 92.

    • 8.4.34.10 Относительную погрешность измерений напряжения системой по цепи «27 В Бат. РП-2» определять по формуле (2).

    • 8.4.34.11 Полученные результаты вычислений погрешностей измерений напряжения системой по цепи «27 В Бат. РП-2» внести в протокол «Таблица А.ЗЗ».

    • 8.4.34.12 Результат поверки считать положительным, если значение абсолютной погрешности измерений системой напряжения постоянного тока по цепи «27 В Бат. РП-2» находится в допускаемых пределах ±3 %. В противном случае система бракуется и направляется в ремонт.

    8.4.35 Определение абсолютной погрешности измерений силы постоянного тока по цепи «- 9 В Б»

    • 8.4.35.1 На задней панели подстыковать разъем ХР1 жгута 4 С170 - 1.9500-40.

    • 8.4.35.2 Собрать схему в соответствии с рисунком 94. Для чего:

    • - подключить «-» шунта токового АКИП-7501 к клемме «- 9 В Б» пульта проверки;

    • - подключить «+» нагрузки PEL-300 к клемме «М («0» СЭП)» пульта проверки;

    • - соединить между собой «+» шунта токового АКИП-7501 и «-» нагрузки PEL-300.

    Рисунок 94 - Схема измерений силы постоянного тока по цепи «- 9 В Б»

    • 8.4.35.3 Установить электронную нагрузку PEL-300 в режим стабилизации по току (далее - «С.С.»). Органами регулировки установить, контролируя шунтом токовым АКИП-7501, значение силы постоянного тока 0,1 А.

    • 8.4.35.3 С управляющего компьютера подать команду нажав курсором и левой клавишей «мыши» виртуальную кнопку «ВКЛ. БРП» в соответствии с рисунком 33.

    • 8.4.35.4 Выполнить системой измерение силы постоянного тока по цепи «- 9 В Б». Для чего, в окне программы «Аттестация рабочего места РМ 170 - 1» курсором и левой клавишей «мыши» в колонке «Ток» нажать на виртуальную кнопку «- 9 В Б» в соответствии с рисунком 95.

    • 8.4.35.5 В окне программы «Результаты измерений» высветится измеренное системой значение силы постоянного тока. Полученный результат измерений шунтом АКИП-7501 и системой внести в протокол «Таблица А.34».

    • 8.4.35.6 Последовательно органами регулировки PEL-300 установить, контролируя шунтом токовым АКИП-7501, значение силы постоянного тока 0,8 и 1,3 А.

    • 8.4.35.7 Для установленных значений силы постоянного тока выполнить действия в соответствии с п.п. 8.4.35.4 и 8.4.35.5.

      Напряжение Jxxl

      Напряжение

      Тон

      Ж &М |

      98 Б

      36 ЛЫ j

      зеп

      9В П

      98 ПОД j

      9ВЛ    ;

      98П

      1Е8ПМ |

      16В п

      jeen :

      186П j

      Разовые сигнал

      Сигналы ДОС

      Разовые команды

      Имигпк J

      R \

      фВклНаг      j

      ИмИГгу 1

      Р2     |

      фВкяПшг    J

      Имигпг j

      РЭ     1

      фвклгтвпз    j

      Р4     \

      J

      свм ]

      фВмбРП   __|

      ЙСЧ

    Рисунок 95 - Измерение силы постоянного тока по цепи «- 9 В Б»

    • 8.4.35.8 Снять напряжение с клеммы «- 9 В Б» пульта проверки, для чего курсором и левой клавишей «мыши» повторно нажать виртуальную кнопку «ВКЛ. БРП» в соответствии с рисунком 33.

    • 8.4.35.9 Абсолютную погрешность измерений системой силы постоянного тока Д1 по цепи «- 9 В Б» определять по формуле (3):

    А1 = 1изм-1д                                (3)

    где 1изм - измеренное системой значение силы постоянного тока;

    1Д- действительное значение силы постоянного тока.

    • 8.4.35.10 Полученные результаты вычислений погрешностей измерений силы постоянного тока системой по цепи «- 9 В Б» внести в протокол «Таблица А.34».

    • 8.4.35.11 Результат поверки считать положительным, если значение абсолютной погрешности измерений системой силы постоянного тока по цепи «- 9 В Б» находится в допускаемых пределах ±0,1 А. В противном случае система бракуется и направляется в ремонт.

    8.4.36 Определение абсолютной погрешности измерений силы постоянного тока по цепи «- 9 В П»

    • 8.4.36.1 Собрать схему в соответствии с рисунком 96. Для чего:

    • - подключить «-» шунта токового АКИП-7501 к клемме «- 9 В П» пульта проверки;

    • - подключить «+» нагрузки PEL-300 к клемме «М («0» СЭП)» пульта проверки;

    • - соединить между собой «+» шунта токового АКИП-7501 и «-» нагрузки PEL-300.

    • 8.4.36.2 Установить электронную нагрузку PEL-300 в режим ««С.С.»» Органами регулировки установить, контролируя шунтом токовым АКИП-7501, значение силы постоянного тока 0,1 А.

    • 8.4.36.3 С управляющего компьютера подать команду нажав курсором и левой клавишей «мыши» виртуальную кнопку «ВКЛ. Подг» в соответствии с рисунком 37.

    • 8.4.36.4 Выполнить системой измерение силы постоянного тока по цепи «- 9 В П». Для чего, в окне программы «Аттестация рабочего места РМ 170 - 1» курсором и левой клавишей «мыши» в колонке «Ток» нажать на виртуальную кнопку «- 9 В П» в соответствии с рисунком 97.

    Рисунок 96 - Схема измерений силы постоянного тока по цепи «- 9 В П»

    Напряжением

    Напряжение

    Тскм

    Разсеые сигналы

    Сигналы ДОС

    Разовые команды

    •ЗВ Б     |

    Иммгки j

    |

    фВмлНак       |

    ®пм_]

    •sen j

    «п

    j

    _

    ОВклПадг.       |

    9ВП(ж| j

    98П    |

    9ВП     |

    Имигпг j

    РЗ ]

    ф8*л27ВПЭ __j

    Рисунок 97 - Измерение силы постоянного тока по цепи «- 9 В П»

    • 8.4.36.5 В окне программы «Результаты измерений» высветится измеренное системой значение силы постоянного тока. Полученный результат измерений шунтом АКИП-7501 и системой внести в протокол «Таблица А.35».

    • 8.4.36.6 Последовательно органами регулировки PEL-300 установить, контролируя шунтом токовым АКИП-7501, значение силы постоянного тока 0,5 и 0,8 А.

    • 8.4.36.7 Для установленных значений силы постоянного тока выполнить действия в соответствии с п.п. 8.4.36.4 и 8.4.36.5.

    • 8.4.36.8 Снять напряжение с клеммы «- 9 В П» пульта проверки, для чего курсором и левой клавишей «мыши» повторно нажать виртуальную кнопку «ВКЛ. Подг» в соответствии с рисунком 37.

    • 8.4.36.9 Абсолютную погрешность измерений системой силы постоянного тока Д1 системой по цепи «- 9 В П» определять по формуле (3).

    • 8.4.36.10 Полученные результаты вычислений погрешностей измерений силы постоянного тока системой по цепи «- 9 В П» внести в протокол «Таблица А.35».

    • 8.4.36.11 Результат поверки считать положительным, если значение абсолютной погрешности измерений системой силы постоянного тока по цепи «- 9 В П» находится в допускаемых пределах ±0,1 А. В противном случае система бракуется и направляется в ремонт.

    8.4.37 Определение абсолютной погрешности измерений силы постоянного тока по цепи «9 В П»

    • 8.4.37.1 Собрать схему в соответствии с рисунком 98. Для чего:

    • - подключить «+» шунта токового АКИП-7501 к клемме «9 В П» пульта проверки;

    • - подключить «-» нагрузки PEL-300 к клемме «М («0» СЭП)» пульта проверки;

    • - соединить между собой «-» шунта токового АКИП-7501 и «+» нагрузки PEL-300.

    Рисунок 98 - Схема измерений силы постоянного тока по цепи «9 В П»

    • 8.4.37.2 Установить электронную нагрузку PEL-300 в режим ««С.С.»» Органами регулировки PEL-300 установить, контролируя шунтом токовым АКИП-7501, значение силы постоянного тока 0,1 А.

    • 8.4.37.3 С управляющего компьютера подать команду нажав курсором и левой клавишей «мыши» виртуальную кнопку «ВКЛ. Подг» в соответствии с рисунком 37.

    • 8.4.37.4 Выполнить системой измерение силы постоянного тока по цепи «9 В П». Для чего, в окне программы «Аттестация рабочего места РМ 170 - 1» курсором и левой клавишей «мыши» в колонке «Ток» нажать на виртуальную кнопку «9 В П» в соответствии с рисунком 99.

      jBkxe сигнал - " " ■

      Сигналы ДОС

      «БМ |

      3BS |

      «Б

      Иыигпх |

      фВмНак.

      ........

      •ЖГ1Й j

      ............................—

      ■9ВП__|

      ■зеп

      Ими?    |

      ₽2 j

      ОВгЛ-Псвг

      W1MWCJ 1

      sen |

      sen

      А

      I

      « 1

      <»Вм2?В ГО

      ........j-

      lesntwi i

      16ВП    |

      1«8П

      С04ЙЖТ |

      Р4    |

      «ВслОв.

      j

    Рисунок 99 - Измерение силы постоянного тока по цепи «9 В П»

    • 8.4.37.5 В окне программы «Результаты измерений» высветится измеренное системой значение силы постоянного тока. Полученный результат измерений шунтом АКИП-7501 и системой внести в протокол «Таблица А.36».

    • 8.4.37.6 Последовательно органами регулировки PEL-300 установить, контролируя шунтом токовым АКИП-7501, значение силы постоянного тока 3,0 и 5,6 А.

    • 8.4.37.7 Для установленных значений силы постоянного тока выполнить действия в соответствии с п.п. 8.4.37.4 и 8.4.37.5.

    • 8.4.37.8 Снять напряжение с клеммы «9 В П» пульта проверки, для чего курсором и левой клавишей «мыши» повторно нажать виртуальную кнопку «ВКЛ. Подг» в соответствии с рисунком 37.

    • 8.4.37.9 Абсолютную погрешность измерений системой силы постоянного тока AI системой по цепи «9 В П» определять по формуле (3).

    • 8.4.37.10 Полученные результаты вычислений погрешностей измерений силы постоянного тока системой по цепи «9 В П» внести в протокол «Таблица А.36».

    Х-/Х А X ATX А / V " А • -Z W_ V АТАА А

    • 8.4.37.11 Результат поверки считать положительным, если значение абсолютной погрешности измерений системой силы постоянного тока по цепи «9 В П» находится в допускаемых пределах ±0,1 А. В противном случае система бракуется и направляется в ремонт.

    8.4.38 Определение абсолютной погрешности измерений силы постоянного тока по цепи «16 В П»

    • 8.4.38.1 Собрать схему в соответствии с рисунком 100. Для чего:

    • - подключить «+» шунта токового АКИП-7501 к клемме «16 В П» пульта проверки;

    • - подключить «-» нагрузки PEL-300 к клемме «М (27 В Служ1)» пульта проверки;

    • - соединить между собой «-» шунта токового АКИП-7501 и «+» нагрузки PEL-300.

      п

      1унт токовый АКИП-7501

      г—

      +

      Нагрузка PEL-3OO

      Рисунок 100 - Схема измерений силы постоянного тока по цепи «16 В П»

    • 8.4.38.2 Установить электронную нагрузку PEL-300 в режим «С.С.» Органами регулировки PEL-300 установить, контролируя шунтом токовым АКИП-7501, значение силы постоянного тока 0,1 А.

    • 8.4.38.3 С управляющего компьютера подать команду нажав курсором и левой клавишей «мыши» виртуальную кнопку «ВКЛ. Подг» в соответствии с рисунком 37.

    • 8.4.38.4 Выполнить системой измерение силы постоянного тока по цепи «16 В П». Для чего, в окне программы «Аттестация рабочего места РМ 170 - 1» курсором и левой клавишей «мыши» в колонке «Ток» нажать на виртуальную кнопку «16 В П» в соответствии с рисунком 101.

      Вложение

      Разовые сигналы

      ■885» j

      ■98 Б     '

      f

      Имигпх' i

      ......    4

      «ИМ ]

      ■sen :

      ■sen

      Иммгпу s

      звп

      9ВП

      Ими? пз 1

      —1

      . -------— <~J

      ............*

      168 ПЫ j

      18В П(хк) |

      1бв п ;

      188П    ;

      ш !

      16В п

      нвп |

      1885     |

      СЭ1 |

      ■188 Б(»1 |

      488 Б J

      -188 5 j

      Цщж 1

      Сиг налы ДОС

      Р1

      Р2

      РЗ

      Р4

      Разовые кшаты

    Рисунок 101 - Измерение силы постоянного тока по цепи «16 В П»

    • 8.4.38.5 В окне программы «Результаты измерений» высветится измеренное системой значение силы постоянного тока. Полученный результат измерений шунтом АКИП-7501 и системой внести в протокол «Таблица А.37».

    • 8.4.38.6 Последовательно органами регулировки PEL-300 установить, контролируя шунтом токовым АКИП-7501, значение силы постоянного тока 1,5 и 3,0 А.

    • 8.4.38.7 Для установленных значений силы постоянного тока выполнить действия в соответствии с п.п. 8.4.38.4 и 8.4.38.5.

    • 8.4.38.8 Снять напряжение с клеммы «16 В П» пульта проверки, для чего курсором и левой клавишей «мыши» повторно нажать виртуальную кнопку «ВКЛ. Подг» в соответствии с рисунком 37.

    • 8.4.38.9 Абсолютную погрешность измерений системой силы постоянного тока Д1 системой по цепи «16 В П» определять по формуле (3).

    • 8.4.38.10 Полученные результаты вычислений погрешностей измерений силы постоянного тока системой по цепи «16 В П» внести в протокол «Таблица А.37».

    • 8.4.38.11 Результат поверки считать положительным, если значение абсолютной погрешности измерений системой силы постоянного тока по цепи «16 В П» находится в допускаемых пределах ±0,1 А. В противном случае система бракуется и направляется в ремонт.

    8.4.39 Определение абсолютной погрешности измерений силы постоянного тока по цепи «18 В П»

    • 8.4.39.1 Собрать схему в соответствии с рисунком 102. Для чего:

    • - подключить «+» шунта токового АКИП-7501 к клемме «18 В П» пульта проверки;

    • - подключить «-» нагрузки PEL-300 к клемме «М (27 В Служ1)» пульта проверки;

    • - соединить между собой «-» шунта токового АКИП-7501 и «+» нагрузки PEL-300.

      ц

      d

      1унт токовый АКИП-7501 i)       ф

      Г—

      <6)

      Нагрузка PEL-300

      Рисунок 102 - Схема измерений силы постоянного тока по цепи «18 В П»

    • 8.4.39.2 Установить электронную нагрузку PEL-300 в режим «С.С.» Органами регулировки PEL-300 установить, контролируя шунтом токовым АКИП-7501, значение силы постоянного тока 0,1 А.

    • 8.4.39.3 С управляющего компьютера подать команду нажав курсором и левой клавишей «мыши» виртуальную кнопку «ВКЛ. Подг» в соответствии с рисунком 37.

    • 8.4.39.4 Выполнить системой измерение силы постоянного тока по цепи «18 В П». Для чего, в окне программы «Аттестация рабочего места РМ 170 - 1» курсором и левой клавишей «мыши» в колонке «Ток» нажать на виртуальную кнопку «18 В П» в соответствии с рисунком 103.

      Натяжение М

      «Ем ;

      «6 i

      38Б     [

      --si

      -serw j

      •38П    \

      -98Л      [

      38 ПЫ |

      sen ;

      ЗВП     [

      1Б8ПМ I

      1ВП j :

      1®П J

      —-- <

      18ВЛН1

      18ВЛ

      188 n

      Ра&зеые сигналы

      Сигналы ДОС

      Разовые команды

      Ими? tw |

      Pt

      0В«л.Нак.        |

      Ими? op |

      И !

      ФбклПш     |

      Ими? nz |

      P3     I

      ♦ 8*«27ВПЗ     1

      СрабЖТ !

      P4

      >ВклО«       [

      csm |

      ♦ 8г<16₽П       j

      . ... ....

      ИСУ

      Анатоли   £

    Рисунок 103 - Измерение силы постоянного тока по цепи «18 В П»

    • 8.4.39.5 В окне программы «Результаты измерений» высветится измеренное системой значение силы постоянного тока. Полученный результат измерений шунтом АКИП-7501 и системой внести в протокол «Таблица А.38».

    • 8.4.39.6 Последовательно органами регулировки PEL-ЗОО установить, контролируя шунтом токовым АКИП-7501, значение силы постоянного тока 1,5 и 3,5 А.

    • 8.4.39.7 Для установленных значений силы постоянного тока выполнить действия в соответствии с п.п. 8.4.39.4 и 8.4.39.5.

    • 8.4.39.8 Снять напряжение с клеммы «18 В П» пульта проверки, для чего курсором и левой клавишей «мыши» повторно нажать виртуальную кнопку «ВКЛ. Подг» в соответствии с рисунком 37.

    • 8.4.39.8 Абсолютную погрешность измерений системой силы постоянного тока Д1 системой по цепи «18 В П» определять по формуле (3).

    • 8.4.39.9 Полученные результаты вычислений погрешностей измерений силы постоянного тока системой по цепи «18 В П» внести в протокол «Таблица А.38».

    • 8.4.39.10 Результат поверки считать положительным, если значение абсолютной погрешности измерений системой силы постоянного тока по цепи «18 В П» находится в допускаемых пределах ±0,1 А. В противном случае система бракуется и направляется в ремонт.

    8.4.40 Определение абсолютной погрешности измерений силы постоянного тока по цепи «18 В Б»

    • 8.4.40.1 Собрать схему в соответствии с рисунком 104. Для чего:

    • - подключить «+» шунта токового АКИП-7501 к клемме «18 В Б» пульта проверки;

    • - подключить «-» нагрузки PEL-ЗОО к клемме «М (27 В Служ1)» пульта проверки;

    • - соединить между собой «-» шунта токового АКИП-7501 и «+» нагрузки PEL-300.

      Шунг токовый АКИП-7501

      +

      Нагрузка PEL-300

      Рисунок 104 - Схема измерений силы постоянного тока по цепи «18 В Б»

    • 8.4.40.2 Установить электронную нагрузку PEL-300 в режим «С.С.» Органами регулировки PEL-300 установить, контролируя шунтом токовым АКИП-7501, значение силы постоянного тока 0,1 А.

    • 8.4.40.3 С управляющего компьютера подать команду нажав курсором и левой клавишей «мыши» виртуальную кнопку «ВКЛ. БРП» в соответствии с рисунком 33.

    • 8.4.40.4 Выполнить системой измерение силы постоянного тока по цепи «18 В Б». Для чего, в окне программы «Аттестация рабочего места РМ 170 - 1» курсором и левой клавишей «мыши» в колонке «Ток» нажать на виртуальную кнопку «18 В Б» в соответствии с рисунком 105

      Напряжение М

      -зе БЫ \

      ■ЗВ 6

      -Зв Б       |

      ■ЗВПЬх! :

      •звп

      -98 П       j

      " — - " -

      - *

      » -- -

      96 П      |

      — ——'

      1

      1ЮП    I

      .....

      " -- »

      188 ПМ \

      186 П

      18ВП     |

      18В 6

      1МЕ

      Рахоеые сишлы

      Сигналы ДОС

      Рззоеые кямамаы

      1

      Pi s

      фВглНек.

      1

      Имигпу 1

      Р2     1

      фвклПайГ:

      1

      Имин» |

      РЗ    i

      0вка2?8ПЗ

      .J

      см им |

      Р4     |

      фВклОб

      1

      сем j

      1

      СЭР1 ■

      ису

      Оег.л27ВДМ

    Рисунок 105 - Измерение силы постоянного тока по цепи «18 В Б»

    • 8.4.40.5 В окне программы «Результаты измерений» высветится измеренное системой значение силы постоянного тока. Полученный результат измерений шунтом АКИП-7501 и системой внести в протокол «Таблица А.39».

    • 8.4.40.6 Последовательно органами регулировки PEL-300 установить, контролируя шунтом токовым АКИП-7501, значение силы постоянного тока 1,0 и 2,0 А.

    • 8.4.40.7 Для установленных значений силы постоянного тока выполнить действия в соответствии с п.п. 8.4.40.4 и 8.4.40.5.

    • 8.4.40.8 Снять напряжение с клеммы «18 В Б» пульта проверки, для чего курсором и левой клавишей «мыши» повторно нажать виртуальную кнопку «ВКЛ. БРП» в соответствии с рисунком 33.

    • 8.4.40.9 Абсолютную погрешность измерений системой силы постоянного тока AI системой по цепи «18 В Б» определять по формуле (3).

    • 8.4.40.10 Полученные результаты вычислений погрешностей измерений силы постоянного тока системой по цепи «18 В Б» внести в протокол «Таблица А.39».

    • 8.4.40.11 Результат поверки считать положительным, если значение абсолютной погрешности измерений системой силы постоянного тока по цепи «18 В Б» находится в допускаемых пределах ±0,1 А. В противном случае система бракуется и направляется в ремонт.

    8.4.41 Определение абсолютной погрешности измерений силы постоянного тока по цепи «-18 В Б»

    • 8.4.41.1 Собрать схему в соответствии с рисунком 106. Для чего:

    • - подключить «-» шунта токового АКИП-7501 к клемме «- 18 В Б» пульта проверки;

    • - подключить «+» нагрузки PEL-300 к клемме «М («0» СЭП)» пульта проверки;

    • - соединить между собой «+» шунта токового АКИП-7501 и «-» нагрузки PEL-300.

    • 8.4.41.2 Установить электронную нагрузку PEL-300 в режим «С.С.» Органами регулировки PEL-300 установить, контролируя шунтом токовым АКИП-7501, значение силы постоянного тока 0,05 А.

    • 8.4.41.3 С управляющего компьютера подать команду нажав курсором и левой клавишей «мыши» виртуальную кнопку «ВКЛ. БРП» в соответствии с рисунком 33.

    • 8.4.41.4 Выполнить системой измерение силы постоянного тока по цепи «- 18 В Б». Для чего, в окне программы «Аттестация рабочего места РМ 170 - 1» курсором и левой клавишей «мыши» в колонке «Ток» нажать на виртуальную кнопку «- 18В Б» в соответствии с рисунком 107.

      Рисунок 106 - Схема измерений силы постоянного тока по цепи «- 18 В Б»

      Напряжение (хх)

      •38 БЫ j

      «ПН j

      38 ПЫ |

      Напряжен*!1

      звь J

      38 П    |

      ЗИП    |

      1Б8П1»)  |

      1®ПМ |

      tan |

      188П J

      1®Б J

      ■1® БЫ j

      лев б    |

      •2» ПН )

      2784») ]

      ■278 Л____|

      278Н j

      Разовые сигналы

      ®Б   j

      i

      •98П      |

      Имиглу \

      9ВП     [

      Имитлз

      168П     [

      ОийИКТ I

      188П     |

      C8W J

      J

      сзи !

      •18В Б

      Цщрк   \

      ■Ж' П     [

      YCx !(

      ■зк н j

      YCy i

      Сигналы ДО С

      Разовые конаийы

      Я !

      фВхлН»      |

      Р2~____j

      фВкдЛод     |

      РЭ |

      фвмЯВПЗ   |

      Р4     |

      ®Bim0<5      J

      ОВклБРЯ      |

      ИСУ

      81 1

      8# 1

      аЗм278ДУ    |

      <88*лимб«жу |

      ■■■■■■■"."*■".....

      а8м127В6иРЯ2 |

      8з !

      . 51J

      »ЭБУ -2        |

    Рисунок 107 - Измерение силы постоянного тока по цепи «- 18 В Б»

    • 8.4.41.5 В окне программы «Результаты измерений» высветится измеренное системой значение силы постоянного тока. Полученный результат измерений шунтом АКИП-7501 и системой внести в протокол «Таблица А.40».

    • 8.4.41.6 Последовательно органами регулировки PEL-300 установить, контролируя шунтом токовым АКИП-7501, значение силы постоянного тока 0,2 и 0,4 А.

    • 8.4.41.7 Для установленных значений силы постоянного тока выполнить действия в соответствии с п.п. 8.4.41.4 и 8.4.41.5.

    • 8.4.40.8 Снять напряжение с клеммы «- 18 В Б» пульта проверки, для чего курсором и левой клавишей «мыши» повторно нажать виртуальную кнопку «ВКЛ. БРП» в соответствии с рисунком 33.

    • 8.4.41.9 Абсолютную погрешность измерений системой силы постоянного тока Д1 системой по цепи «- 18 В Б» определять по формуле (3).

    • 8.4.41.10 Полученные результаты вычислений погрешностей измерений силы постоянного тока системой по цепи «- 18 В Б» внести в протокол «Таблица А.40».

    • 8.4.41.11 Результат поверки считать положительным, если значение абсолютной погрешности измерений системой силы постоянного тока по цепи «- 18В Б» находится в допускаемых пределах ±0,1 А. В противном случае система бракуется и направляется в ремонт.

    8.4.42 Определение абсолютной погрешности измерений силы постоянного тока по цепи «- 27 В П»

    • 8.4.42.1 Собрать схему в соответствии с рисунком 108. Для чего:

    • - подключить «-» шунта токового АКИП-7501 к клемме «- 27 В П» пульта проверки;

    • - подключить «+» нагрузки PEL-ЗОО к клемме «М (27 В Служ1)» пульта проверки;

    • - соединить между собой «+» шунта токового АКИП-7501 и «-» нагрузки PEL-300.

      Рисунок 108 - Схема измерений силы постоянного тока по цепи «- 27 В П»

    • 8.4.42.2 Установить электронную нагрузку PEL-300 в режим «С.С.» Органами регулировки PEL-300 установить, контролируя шунтом токовым АКИП-7501, значение силы постоянного тока 0,1 А.

    • 8.4.42.3 С управляющего компьютера подать команду нажав курсором и левой клавишей «мыши» виртуальную кнопку «ВКЛ. Подг» в соответствии с рисунком 37.

    • 8.4.42.4 Выполнить системой измерение силы постоянного тока по цепи «- Т1 В П». Для чего, в окне программы «Аттестация рабочего места РМ 170 - 1» курсором и левой клавишей «мыши» в колонке «Ток» нажать на виртуальную кнопку «- 27 В П» в соответствии с рисунком 109.

      НдфЯЕженмМ

      Напряжение

      T<w

      Рззееые сигналы

      яед |

      •886 ]

      ■386

      J

      'ЙМИГПС I

      ■зеад I

      -®П   1

      •sen

      1

      Имитгу j

      —...........................—

      ®П(ж!  |

      98П

      1

      Имитпг i

      ..........

      *

      1в8П[хк| |

      168П j

      168 ft

      1

      СМИКГ |

      188 ад |

      wen |

      IBS ft

      1

      CBS) |

      188Б j

      18ВБ

      j

      СЭМ 1

      'J

      J

      tess |

      J

      □шрк J

      ■27В ПМ |

      ■278 Л    |

      ■гтеп

      YCx 1

      -278 ад j

      -278 H |

      •278 H

      VCy J

      278 П32 |

      YCi    >

      Сигналы ДОС

      РЭ J

      Р4 |

      ИСУ

      5» j

      Ss

      52

      Рааавь» команаы

      вВклНаг

      Ф 8м Паи

      ф8м27ВПЗ

      J

      фВкяБРП      j

      ФВм’7В ДУ    I

      фВмО«

      фВмИ.абатИСУ j

      в ЭКУ 2

    • 8.4.42.5 В окне программы «Результаты измерений» высветится измеренное системой значение силы постоянного тока. Полученный результат измерений шунтом АКИП-7501 и системой внести в протокол «Таблица А.41».

    • 8.4.42.6 Последовательно органами регулировки PEL-300 установить, контролируя шунтом токовым АКИП-7501, значение силы постоянного тока 1,5 и 3,0 А.

    • 8.4.42.7 Для установленных значений силы постоянного тока выполнить действия в соответствии с п.п. 8.4.42.4 и 8.4.42.5.

    • 8.4.40.8 Снять напряжение с клеммы «- 27 В П» пульта проверки, для чего курсором и левой клавишей «мыши» повторно нажать виртуальную кнопку «ВКЛ. Подг» в соответствии с рисунком 37.

    • 8.4.42.9 Абсолютную погрешность измерений системой силы постоянного тока Д1 системой по цепи «- 27 В П» определять по формуле (3).

    • 8.4.42.10 Полученные результаты вычислений погрешностей измерений силы постоянного тока системой по цепи «- 27 В П» внести в протокол «Таблица А.41».

    • 8.4.42.11 Результат поверки считать положительным, если значение абсолютной погрешности измерений системой силы постоянного тока по цепи «- 27 В П» находится в допускаемых пределах ±0,1 А. В противном случае система бракуется и направляется в ремонт.

    8.4.43 Определение абсолютной погрешности измерений силы постоянного тока по цепи «- 27 В Н»

    • 8.4.43.1 Собрать схему в соответствии с рисунком 110. Для чего:

    • - подключить «-» шунта токового АКИП-7501 к клемме «- 27 В Н» пульта проверки;

    • - подключить «+» нагрузки PEL-300 к клемме «М («0» СЭП)» пульта проверки;

    • - соединить между собой «+» шунта токового АКИП-7501 и «-» нагрузки PEL-300.

    Рисунок 110 - Схема измерений силы постоянного тока по цепи «- 27 В Н»

    • 8.4.43.2 Установить электронную нагрузку PEL-300 в режим «С.С.» Органами регулировки PEL-300 установить, контролируя шунтом токовым АКИП-7501, значение силы постоянного тока 0,1 А.

    • 8.4.43.3 С управляющего компьютера подать команду нажав курсором и левой клавишей «мыши» виртуальную кнопку «ВКЛ. НАК» в соответствии с рисунком 58.

    • 8.4.43.4 Выполнить системой измерение силы постоянного тока по цепи «- 27 В Н». Для чего, в окне программы «Аттестация рабочего места РМ 170 - 1» курсором и левой клавишей «мыши» в колонке «Ток» нажать на виртуальную кнопку «- 27 В Н» в соответствии с рисунком 111.

      НаП0Я*Й»«4в

      Токи

      Разсеые сигналы

      Сигналы ДОС

      : Разовые томаты .....

      -96 БМ j

      46 Б      '

      Имигга i

      PI      1

      фВглНак       J

      зеп(хх) j

      ■®п j

      Имиг    ’

      Р2    j

      фВкчПосг       |

      ЭВ ПМ |

      ЯВП    1

      ®п    [

      Инмггс I

      РЗ     1

      фвмЗТВПЗ    !

      168 n(»J |

      16В П 1

      16ВП     [

      СравИКТ (

      W |

      фВклОб       |

      19ВП|хк) |

      wen i

      1®П    [

      . P«J

      HCU

      08«лБРП      [

      евмттвду    [

      1888 :

      1®s I

      еда ;

      81 I

      ■1® вм j

      -188 6

      188 6 |

      811 |

      «в^имБэтису [

      ■278 ГИ») |

      •278 П ’

      ■гтеп ;

      5» |

      вВ»«27В6«гРП2 |

      ' -- --- '

      ------...-----

      278 НН) j

      27В Н •

      ■27В Н

      ю» j

      51 J

      6ЭЭК9-2        (

      278 ПИ !

      'Wst

      YCf j

      52 |

      ф Вкл          \

    Рисунок 111 - Измерение силы постоянного тока по цепи «- 27 В Н»

    • 8.4.43.5 В окне программы «Результаты измерений» высветится измеренное системой значение силы постоянного тока. Полученный результат измерений шунтом АКИП-7501 и системой внести в протокол «Таблица А.42».

    • 8.4.43.6 Последовательно органами регулировки PEL-300 установить, контролируя шунтом токовым АКИП-7501, значение силы постоянного тока 0,3 и 0,5 А.

    • 8.4.43.7 Для установленных значений силы постоянного тока выполнить действия в соответствии с п.п. 8.4.43.4 и 8.4.43.5.

    • 8.4.43.8 Снять напряжение с клеммы «- 27 В Н» пульта проверки, для чего курсором и левой клавишей «мыши» повторно нажать виртуальную кнопку «ВКЛ. НАК» в соответствии с рисунком 58.

    • 8.4.43.9 Абсолютную погрешность измерений системой силы постоянного тока Д1 системой по цепи «- 27 В Н» определять по формуле (3).

    • 8.4.43.10 Полученные результаты вычислений погрешностей измерений силы постоянного тока системой по цепи «- 27 В Н» внести в протокол «Таблица А.42».

    • 8.4.43.11 Результат поверки считать положительным, если значение абсолютной погрешности измерений системой силы постоянного тока по цепи «- 27 В Н» находится в допускаемых пределах ±0,1 А. В противном случае система бракуется и направляется в ремонт.

    8.4.44 Определение абсолютной погрешности измерений силы постоянного тока по цепи «27 В ПЗ-1»

    • 8.4.44.1 Собрать схему в соответствии с рисунком 112. Для чего:

    • - подключить «+» шунта токового АКИП-7501 к клемме «27 В ПЗ» пульта проверки;

    • - подключить «-» нагрузки PEL-300 к клемме «0» 27 В ПЗ» пульта проверки;

    • - соединить между собой «-» шунта токового АКИП-7501 и «+» нагрузки PEL-300.

    Рисунок 112 - Схема измерений силы постоянного тока по цепи «27 В ПЗ-1»

    • 8.4.44.2 Установить электронную нагрузку PEL-ЗОО в режим «С.С.» Органами регулировки PEL-300 установить, контролируя шунтом токовым АКИП-7501, значение силы постоянного тока 0,1 А.

    • 8.4.44.3 С управляющего компьютера подать команду нажав курсором и левой клавишей «мыши» виртуальную кнопку «ВКЛ. 27 В ПЗ» в соответствии с рисунком 64.

    • 8.4.44.4 Выполнить системой измерение силы постоянного тока по цепи «27 В ПЗ-1». Для чего, в окне программы «Аттестация рабочего места РМ 170 - 1» курсором и левой клавишей «мыши» в колонке «Ток» нажать на виртуальную кнопку «27 В ПЗ» в соответствии с рисунком 113

    • 8.4.44.5 В окне программы «Результаты измерений» высветится измеренное системой значение силы постоянного тока. Полученный результат измерений шунтом АКИП-7501 и системой внести в протокол «Таблица А.43».

    • 8.4.44.6 Последовательно органами регулировки PEL-300 установить, контролируя шунтом токовым АКИП-7501, значение силы постоянного тока 0,8 и 1,3 А.

      гжпим ]

      27В ПИ [

      278 ПЗ-1 w

      5 3. I

      27ВКМ |

      27ВК |

      ггек р

      54 |

      ■2ЛМ«) J

      •27В К J

      27В К     I

    переменного том

    Рисунок 113 - Измерение силы постоянного тока по цепи «27 В ПЗ-1»

    • 8.4.44.7 Для установленных значений силы постоянного тока выполнить действия в соответствии с п.п. 8.4.44.4 и 8.4.44.5.

    • 8.4.44.8 Снять напряжение с клеммы «27 В ПЗ-1» пульта проверки, для чего курсором и левой клавишей «мыши» повторно нажать виртуальную кнопку «ВКЛ. 27 В ПЗ» в соответствии с рисунком 64.

    • 8.4.44.9 Абсолютную погрешность измерений системой силы постоянного тока Д1 системой по цепи «27 В ПЗ-1» определять по формуле (3).

    • 8.4.44.10 Полученные результаты вычислений внести в протокол «Таблица А.43».

    • 8.4.44.11 Результат поверки считать положительным, если значение абсолютной погрешности измерений системой силы постоянного тока по цепи «27 В ПЗ-1» находится в допускаемых пределах ±0,1 А. В противном случае система бракуется и направляется в ремонт.

    8.4.45 Определение абсолютной погрешности измерений силы постоянного тока по цепи «27 В К»

    • 8.4.45.1 Собрать схему в соответствии с рисунком 114. Для чего:

    • - подключить «+» шунта токового АКИП-7501 к клемме «27 В К» пульта проверки;

    • - подключить «-» нагрузки PEL-300 к клемме «0» 27 В К» пульта проверки;

    • - соединить между собой «-» шунта токового АКИП-7501 и «±» нагрузки PEL-300.

    Рисунок 114 - Схема измерений силы постоянного тока по цепи «27 В К»

    • 8.4.45.2 Установить электронную нагрузку PEL-300 в режим «С.С.» Органами регулировки PEL-300 установить, контролируя шунтом токовым АКИП-7501, значение силы постоянного тока 1 А.

    • 8.4.45.3 С управляющего компьютера подать команду нажав курсором и левой клавишей «мыши» виртуальную кнопку «ВКЛ. БРП» в соответствии с рисунком 33.

    • 8.4.45.4 Выполнить системой измерение силы постоянного тока по цепи «27 В К». Для чего, в окне программы «Аттестация рабочего места РМ 170 - 1» курсором и левой клавишей «мыши» в колонке «Ток» нажать на виртуальную кнопку «27 В К» в соответствии с рисунком 115.

    • 8.4.45.5 В окне программы «Результаты измерений» высветится измеренное системой значение силы постоянного тока. Полученный результат измерений шунтом АКИП-7501 и системой внести в протокол «Таблица А.44».

      14»)   :

      •Л» j

      278Сл1Ы i

      Ml i

      Й8Л I

      27BHB i

      ЖЙ- I

      27ВП J

      27BHB J

      Напряжение пвременмогс тока

      Д-8|

      е-с

    Рисунок 115 - Измерение силы постоянного тока по цепи «27 В К»

    • 8.4.45.6 Последовательно органами регулировки PEL-300 установить, контролируя шунтом токовым АКИП-7501, значение силы постоянного тока 6,0 и 13,0 А.

    • 8.4.45.7 Для установленных значений силы постоянного тока выполнить действия в соответствии с п.п. 8.4.45.4 и 8.4.45.5.

    • 8.4.45.8 Снять напряжение с клеммы «27 В К» пульта проверки, для чего курсором и левой клавишей «мыши» повторно нажать виртуальную кнопку «ВКЛ. БРП» в соответствии с рисунком 33.

    • 8.4.45.9 Абсолютную погрешность измерений силы постоянного тока AI системой по цепи «27 В К» определять по формуле (3).

    • 8.4.45.10 Полученные результаты вычислений погрешностей измерений силы постоянного тока системой по цепи «27 В К» внести в протокол «Таблица А.44».

    • 8.4.45.11 Результат поверки считать положительным, если значение абсолютной погрешности измерений системой силы постоянного тока по цепи «27 В К» находится в допускаемых пределах ±0,1 А. В противном случае система бракуется и направляется в ремонт.

    8.4.46 Определение абсолютной погрешности измерений силы постоянного тока по цепи «- 27 В К»

    • 8.4.46.1 Собрать схему в соответствии с рисунком 116. Для чего:

    • - подключить «-» шунта токового АКИП-7501 к клемме «- 27 В К» пульта проверки;

    • - подключить «+» нагрузки PEL-300 к клемме «0» 27 В К» пульта проверки;

    • - соединить между собой «+» шунта токового АКИП-7501 и «-» нагрузки PEL-300.

      Рисунок 116 - Схема измерений силы постоянного тока по цепи «- 27 В К»

    • 8.4.46.2 Установить электронную нагрузку PEL-300 в режим «С.С.» Органами регулировки PEL-300 установить, контролируя шунтом токовым АКИП-7501, значение силы постоянного тока 1 А.

    • 8.4.46.3 С управляющего компьютера подать команду нажав курсором и левой клавишей «мыши» виртуальную кнопку «ВКЛ. БРП» в соответствии с рисунком 33.

    • 8.4.46.4 Выполнить системой измерение силы постоянного тока по цепи «- 27 В К». Для чего, в окне программы «Аттестация рабочего места РМ 170 - 1» курсором и левой клавишей «мыши» в колонке «Ток» нажать на виртуальную кнопку «- 27 В К» в соответствии с рисунком 117.

      278ПЗ-2

      гтвпян 1

      278 Л 3-1

      278 ПЗ-1

      278         j

      Ш

      278 К

      ■278 4») I

      -278 К

      ч

      ИВСлИи) j

      27В Л    |

      278 Л

      «г *

      .....82__.

      ОВм.пНЧ

      S3

      08к.л пН-1

      5* ;

      пвремемчог© токе

      27ВНВ ’            ЖИВ

      гтвн |

      27В Н      ?

      ;?енг |

      278 НГ

    Рисунок 117 - Измерение силы постоянного тока по цепи «- 27 В К»

    • 8.4.46.5 В окне программы «Результаты измерений» высветится измеренное системой значение силы постоянного тока. Полученный результат измерений шунтом АКИП-7501 и системой внести в протокол «Таблица А.45».

    • 8.4.46.6 Последовательно органами регулировки PEL-300 установить, контролируя шунтом токовым АКИП-7501, значение силы постоянного тока 6 и 13 А.

    • 8.4.46.7 Для установленных значений силы постоянного тока выполнить действия в соответствии с п.п. 8.4.46.4 и 8.4.46.5.

    • 8.4.46.8 Снять напряжение с клеммы «- 27 В К» пульта проверки, для чего курсором и левой клавишей «мыши» повторно нажать виртуальную кнопку «ВКЛ. БРП» в соответствии с рисунком 33.

    • 8.4.46.9 Абсолютную погрешность измерений силы постоянного тока Д1 системой по цепи «- 27 В К» определять по формуле (3).

    • 8.4.46.10 Полученные результаты вычислений погрешностей измерений силы постоянного тока системой по цепи «- 27 В К» внести в протокол «Таблица А.45».

    • 8.4.46.11 Результат поверки считать положительным, если значение абсолютной погрешности измерений системой силы постоянного тока по цепи «- 27 В К» находится в допускаемых пределах ±0,1 А. В противном случае система бракуется и направляется в ремонт.

    8.4.47 Определение абсолютной погрешности измерений силы постоянного тока по цепи «27 В П»

    • 8.4.47.1 Собрать схему в соответствии с рисунком 118. Для чего:

    • - подключить «+» шунта токового АКИП-7501 к клемме «27 В П» пульта проверки;

    • - подключить «-» нагрузки PEL-300 к клемме «М (27 В Служ.1)»пульта проверки;

    • - соединить между собой «-» шунта токового АКИП-7501 и «+» нагрузки PEL-300.

    • 8.4.47.2 Установить электронную нагрузку PEL-300 в режим «С.С.» Органами регулировки PEL-300 установить, контролируя шунтом токовым АКИП-7501, значение силы постоянного тока 0,1 А.

    • 8.4.47.3 С управляющего компьютера подать команду нажав курсором и левой клавишей «мыши» виртуальную кнопку «ВКЛ. Подг» в соответствии с рисунком 37.

    • 8.4.47.4 Выполнить системой измерение силы постоянного тока по цепи «27 В П». Для чего, в окне программы «Аттестация рабочего места РМ 170 - 1» курсором и левой клавишей «мыши» в колонке «Ток» нажать на виртуальную кнопку «27 В П» в соответствии с рисунком 119.

    Рисунок 118 - Схема измерений силы постоянного тока по цепи «27 В П»

    переменного тока

    278 Л j

    27ВП

    A-В |

    27В НВ |

    278 Н8     ;

    J

    8 С !

    Z7BH j

    27ВН     j

    --------------------i

    лвнг j

    27В НГJ

    А-С ■

    27806  ]

    278 06 J

    Рисунок 119 - Измерение силы постоянного тока по цепи «27 В П»

    • 8.4.47.5 В окне программы «Результаты измерений» высветится измеренное системой значение силы постоянного тока. Полученный результат измерений шунтом АКИП-7501 и системой внести в протокол «Таблица А.46».

    • 8.4.47.6 Последовательно органами регулировки PEL-300 установить, контролируя шунтом токовым АКИП-7501, значение силы постоянного тока 2,0 и 3,5 А.

    • 8.4.47.7 Для установленных значений силы постоянного тока выполнить действия в соответствии с п.п. 8.4.47.4 и 8.4.47.5.

    • 8.4.47.8 Снять напряжение с клеммы «27 В П» пульта проверки, для чего курсором и левой клавишей «мыши» повторно нажать виртуальную кнопку «ВКЛ. Подг» в соответствии с рисунком 37.

    • 8.4.47.9 Абсолютную погрешность измерений системой силы постоянного тока Д1 системой по цепи «27 В П» определять по формуле (3).

    • 8.4.47.10 Полученные результаты вычислений погрешностей измерений силы постоянного тока системой по цепи «27 В П» внести в протокол «Таблица А.46».

    • 8.4.47.11 Результат поверки считать положительным, если значение абсолютной погрешности измерений системой силы постоянного тока по цепи «27 В П» находится в допускаемых пределах ±0,1 А. В противном случае система бракуется и направляется в ремонт.

    8.4.48 Определение абсолютной погрешности измерений силы постоянного тока по цепи «27 В НВ»

    • 8.4.48.1 Собрать схему в соответствии с рисунком 120. Для чего:

    • - подключить «+» шунта токового АКИП-7501 к клемме «27 В НВ» пульта проверки;

    • - подключить «-» нагрузки PEL-300 к клемме «М (27 В Служ1)»пульта проверки;

    • - соединить между собой «-» шунта токового АКИП-7501 и «+» нагрузки PEL-300.

    Рисунок 120 - Схема измерений силы постоянного тока по цепи «27 В НВ»

    • 8.4.48.2 Установить электронную нагрузку PEL-ЗОО в режим «С.С.» Органами регулировки PEL-ЗОО установить, контролируя шунтом токовым АКИП-7501, значение силы постоянного тока 0,1 А.

    • 8.4.48.3 С управляющего компьютера подать команду нажав курсором и левой клавишей «мыши» виртуальную кнопку «ВКЛ. НАК» в соответствии с рисунком 58.

    • 8.4.48.4 Выполнить системой измерение силы постоянного тока по цепи «27 В НВ». Для чего, в окне программы «Аттестация рабочего места РМ 170 - 1» курсором и левой клавишей «мыши» в колонке «Ток» нажать на виртуальную кнопку «27 В НВ» в соответствии с рисунком 121.

      278 НВ |

      27ЕНВ

      ..........

      АВ

      8 С

      27В И !

      27В Н

      - - - - ■

      -' '**■' ’ - ~

      27В НГ !

      27В НГ

      АХ

      27В Об |

      27В 06     '

      еавдад j

      S2S/1T |

      SS м ■

      27В ДУ |

      2?В ИмЕм.ИСУ -

    Рисунок 121 - Измерение силы постоянного тока по цепи «27 В НВ»

    • 8.4.48.5 В окне программы «Результаты измерений» высветится измеренное системой значение силы постоянного тока. Полученный результат измерений шунтом АКИП-7501 и системой внести в протокол «Таблица А.47».

    • 8.4.48.6 Последовательно органами регулировки PEL-ЗОО установить, контролируя шунтом токовым АКИП-7501, значение силы постоянного тока 1,0 и 1,2 А.

    • 8.4.48.7 Для установленных значений силы постоянного тока выполнить действия в соответствии с п.п. 8.4.48.4 и 8.4.48.5.

    • 8.4.48.8 Снять напряжение с клеммы «27 В НВ» пульта проверки, для чего курсором и левой клавишей «мыши» повторно нажать виртуальную кнопку «ВКЛ. НАК» в соответствии с рисунком 58.

    • 8.4.48.9 Абсолютную погрешность измерений системой силы постоянного тока AI системой по цепи «27 В НВ» определять по формуле (3).

    • 8.4.48.10 Полученные результаты вычислений погрешностей измерений силы постоянного тока системой по цепи «27 В НВ» внести в протокол «Таблица А.47».

    8.4.49 Определение абсолютной погрешности измерений силы постоянного тока по цепи «27 В Н»

    • 8.4.49.1 Собрать схему в соответствии с рисунком 122. Для чего:

    • - подключить «+» шунта токового АКИП-7501 к клемме «27 В Н» пульта проверки;

    • - подключить «-» нагрузки PEL-300 к клемме «М (27 В Служ1)» пульта проверки;

    • - соединить между собой «-» шунта токового АКИП-7501 и «+» нагрузки PEL-300.

    Рисунок 122 - Схема измерений силы постоянного тока по цепи «27 В Н»

    • 8.4.49.2 Установить электронную нагрузку PEL-300 в режим «С.С.» Органами регулировки PEL-300 установить, контролируя шунтом токовым АКИП-7501, значение силы постоянного тока 0,1 А.

    • 8.4.49.3 С управляющего компьютера подать команду нажав курсором и левой клавишей «мыши» виртуальную кнопку «ВКЛ. НАК» в соответствии с рисунком 58.

    • 8.4.49.4 Выполнить системой измерение силы постоянного тока по цепи «27 В Н». Для чего, в окне программы «Аттестация рабочего места РМ 170 - 1» курсором и левой клавишей «мыши» в колонке «Ток» нажать на виртуальную кнопку «27 В Н» в соответствии с рисунком 123.

      2/К Н»

      ZZb И»     J

      27В Я

      278Н

      278 НГ   .

      27В НГ J

      ...

      27806

      278 Об     !

    Рисунок 123 - Измерение силы постоянного тока по цепи «27 В Н»

    • 8.4.49.5 В окне программы «Результаты измерений» высветится измеренное системой значение силы постоянного тока. Полученный результат измерений шунтом АКИП-7501 и системой внести в протокол «Таблица А.48».

    • 8.4.49.6 Последовательно органами регулировки PEL-300 установить, контролируя шунтом токовым АКИП-7501, значение силы постоянного тока 0,6 и 1,2 А.

    • 8.4.49.7 Для установленных значений силы постоянного тока выполнить действия в соответствии с п.п. 8.4.49.4 и 8.4.49.5.

    • 8.4.49.8 Снять напряжение с клеммы «27 В Н» пульта проверки, для чего курсором и левой клавишей «мыши» повторно нажать виртуальную кнопку «ВКЛ. НАК» в соответствии с рисунком 58.

    • 8.4.49.9 Абсолютную погрешность измерений системой силы постоянного тока Д1 системой по цепи «27 В Н» определять по формуле (3).

    • 8.4.49.10 Полученные результаты вычислений погрешностей измерений силы постоянного тока системой по цепи «27 В Н» внести в протокол «Таблица А.48».

    • 8.4.49.11 Результат поверки считать положительным, если значение абсолютной погрешности измерений системой силы постоянного тока по цепи «27 В Н» находится в допускаемых пределах ±0,1 А. В противном случае система бракуется и направляется в ремонт.

    8.4.50 Определение абсолютной погрешности измерений силы постоянного тока по цепи «27 В НГ»

    • 8.4.50.1 Собрать схему в соответствии с рисунком 124. Для чего:

    • - подключить «+» шунта токового АКИП-7501 к клемме «27 В НГ» пульта проверки;

    • - подключить «-» нагрузки PEL-ЗОО к клемме «М (27 В Служ1)» пульта проверки;

    • - соединить между собой «-» шунта токового АКИП-7501 и «+» нагрузки PEL-300.

    Рисунок 124 - Схема измерений силы постоянного тока по цепи «27 В НГ»

    • 8.4.50.2 Установить электронную нагрузку PEL-300 в режим «С.С.» Органами регулировки PEL-300 установить, контролируя шунтом токовым АКИП-7501, значение силы постоянного тока 0,1 А.

    • 8.4.50.3 С управляющего компьютера подать команду нажав курсором и левой клавишей «мыши» виртуальную кнопку «ВКЛ. Подг» в соответствии с рисунком 37.

    • 8.4.50.4 Выполнить системой измерение силы постоянного тока по цепи «27 В НГ». Для чего, в окне программы «Аттестация рабочего места РМ 170 - 1» в колонке «Ток» нажать на виртуальную кнопку «27 В НГ» в соответствии с рисунком 125.

      27В Н j ; 27ВНГ j ; 27В Об J

      27ВН     5

      27В НГ

      27В Об     ;

      J

      62вАИа| |

      етдк__1

      62В М ]

    Рисунок 125 - Измерение силы постоянного тока по цепи «27 В НГ»

    • 8.4.50.5 В окне программы «Результаты измерений» высветится измеренное системой значение силы постоянного тока. Полученный результат измерений шунтом АКИП-7501 и системой внести в протокол «Таблица А.49».

    • 8.4.50.6 Последовательно органами регулировки PEL-ЗОО установить, контролируя шунтом токовым АКИП-7501, значение силы постоянного тока 0,6 и 1,2 А.

    • 8.4.50.7 Для установленных значений силы постоянного тока выполнить действия в соответствии с п.п. 8.4.50.4 и 8.4.50.5.

    • 8.4.50.8 Снять напряжение с клеммы «27 В НГ» пульта проверки, для чего курсором и левой клавишей «мыши» повторно нажать виртуальную кнопку «ВКЛ. Подг» в соответствии с рисунком 37.

    • 8.4.50.9 Абсолютную погрешность измерений силы постоянного тока Д1 системой по цепи «27 В НГ» определять по формуле (3).

    • 8.4.50.10 Полученные результаты вычислений погрешностей измерений силы постоянного тока системой по цепи «27 В НГ» внести в протокол «Таблица А.49».

    • 8.4.50.11 Результат поверки считать положительным, если значение абсолютной погрешности измерений системой силы постоянного тока по цепи «27 В НГ» находится в допускаемых пределах ±0,1 А. В противном случае система бракуется и направляется в ремонт.

    8.4.51 Определение абсолютной погрешности измерений силы постоянного тока по цепи «27 В Об»

    • 8.4.51.1 Собрать схему в соответствии с рисунком 126. Для чего:

    • - подключить «+» шунта токового АКИП-7501 к клемме «27 В Об» пульта проверки;

    • - подключить «-» нагрузки PEL-ЗОО к клемме «М (27 В Служ1)» пульта проверки;

    • - соединить между собой «-» шунта токового АКИП-7501 и «+» нагрузки PEL-300.

    Рисунок 126 - Схема измерений силы постоянного тока по цепи «27 В Об»

    • 8.4.51.2 Установить электронную нагрузку PEL-300 в режим «С.С.» Органами регулировки PEL-300 установить, контролируя шунтом токовым АКИП-7501, значение силы постоянного тока 0,1 А.

    • 8.4.51.3 С управляющего компьютера подать команду нажав курсором и левой клавишей «мыши» виртуальную кнопку «ВКЛ. Об» в соответствии с рисунком 82.

    • 8.4.51.4 Выполнить системой измерение силы постоянного тока по цепи «27 В Об». Для чего, в окне программы «Аттестация рабочего места РМ 170 - 1» курсором и левой клавишей «мыши» в колонке «Ток» нажать на виртуальную кнопку «27 В Об» в соответствии с рисунком 127.

      628 AKM

      27ВН |

      в-с

      27ВНГ | ;

      27В НГ     I :

      А-С

      --------1

      -----------1

      .......| |

      27В 06

      828» j -

      «е »   |

      : 27В ДУ I Г

      27В ИмБетИСУ |

      ------ — . ----1

      27ВБяг.РП2 | ;

      278 ПТ     |

    Рисунок 127 — Измерение силы постоянного тока по цепи «27 В Об»

    • 8.4.51.5 В окне программы «Результаты измерений» высветится измеренное системой значение силы постоянного тока. Полученный результат измерений шунтом АКИП-7501 и системой внести в протокол «Таблица А.50».

    • 8.4.51.6 Последовательно органами регулировки PEL-300 установить, контролируя шунтом токовым АКИП-7501, значение силы постоянного тока 3 и 6 А.

    • 8.4.51.7 Для установленных значений силы постоянного тока выполнить действия в соответствии с п.п. 8.4.51.4 и 8.4.51.5.

    • 8.4.51.8 Снять напряжение с клеммы «27 В Об» пульта проверки, для чего курсором и левой клавишей «мыши» повторно нажать виртуальную кнопку «ВКЛ. Об» в соответствии с рисунком 82.

    • 8.4.51.9 Абсолютную погрешность измерений системой силы постоянного тока Д1 системой по цепи «27 В Об» определять по формуле (3).

    • 8.4.51.10 Полученные результаты вычислений погрешностей измерений силы постоянного тока системой по цепи «27 В Об» внести в протокол «Таблица А.50».

    • 8.4.51.11 Результат поверки считать положительным, если значение абсолютной погрешности измерений системой силы постоянного тока по цепи «27 В Об» находится в допускаемых пределах ± 0,1 А. В противном случае система бракуется и направляется в ремонт.

    8.4.52 Определение абсолютной погрешности измерений силы постоянного тока по цепи «62 В АК»

    • 8.4.52.1 Собрать схему в соответствии с рисунком 128. Для чего:

    • - подключить «+» шунта токового АКИП-7501 к клемме «62 В АК» пульта проверки;

    • - подключить «-» нагрузки PEL-300 к клемме «0» 62 В АК» пульта проверки;

    • - соединить между собой «-» шунта токового АКИП-7501 и «+» нагрузки PEL-300.

      Рисунок 128 - Схема измерений силы постоянного тока по цепи «62 В АК»

    • 8.4.52.2 Установить электронную нагрузку PEL-300 в режим «С.С.» Органами регулировки PEL-300 установить, контролируя шунтом токовым АКИП-7501, значение силы постоянного тока 1 А.

    • 8.4.52.3 С управляющего компьютера подать команду нажав курсором и левой клавишей «мыши» виртуальную кнопку «ЭКУ-2» в соответствии с рисунком 85.

    • 8.4.52.4 Выполнить системой измерение силы постоянного тока по цепи «62 В АК». Для чего, в окне программы «Аттестация рабочего места РМ 170 - 1» курсором и левой клавишей «мыши» в колонке «Ток» нажать на виртуальную кнопку «62 В АК» в соответствии с рисунком 129.

      гтвнг |

      27В ов___|

      27В НГ     ]

      27В Об     j

      А С

      628 W   j

      S28AK

      г?в да j

      278 Й숫гИСУ i

      27В6«И12 I

      278 ПТ     |

    Рисунок 129 - Измерение силы постоянного тока по цепи «62 В АК»

    • 8.4.52.5 В окне программы «Результаты измерений» высветится измеренное системой значение силы постоянного тока. Полученный результат измерений шунтом АКИП-7501 и системой внести в протокол «Таблица А.51».

    • 8.4.52.6 Последовательно органами регулировки PEL-ЗОО установить, контролируя шунтом токовым АКИП-7501, значение силы постоянного тока 6,0 и 13,0 А.

    • 8.4.52.7 Для установленных значений силы постоянного тока выполнить действия в соответствии с п.п. 8.4.52.4 и 8.4.52.5.

    • 8.4.52.8 Снять напряжение с клеммы «62 В АК» пульта проверки, для чего курсором и левой клавишей «мыши» повторно нажать виртуальную кнопку «ЭКУ-2» в соответствии с рисунком 85.

    • 8.4.52.9 Абсолютную погрешность измерений системой силы постоянного тока Д1 системой по цепи «62 В АК» определять по формуле (3).

    • 8.4.52.10 Полученные результаты вычислений погрешностей измерений силы постоянного тока системой по цепи «62 В АК» внести в протокол «Таблица А.51».

    • 8.4.52.11 Результат поверки считать положительным, если значение абсолютной погрешности измерений системой силы постоянного тока по цепи «62 В АК» находится в допускаемых пределах ±0,1 А. В противном случае система бракуется и направляется в ремонт.

    • 8.4.52.12 На задней панели разрывной коробке РК 170 - 1.9527-0 на разъеме ХР14 удалить перемычку между контактами 1 и 2.

    8.4.53 Определение абсолютной погрешности измерений силы постоянного тока по цепи «Им. Бат ИСУ»

    • 8.4.53.1 Собрать схему в соответствии с рисунком 130. Для чего:

    • - подключить «+» шунта токового АКИП-7501 к клемме «Им. Бат ИСУ» пульта проверки;

    • - подключить «-» нагрузки PEL-ЗОО к клемме «М (27 В Служ1)» пульта проверки;

    • - соединить между собой «-» шунта токового АКИП-7501 и «+» нагрузки PEL-300.

    Рисунок 130 - Схема измерений силы постоянного тока по цепи «Им. Бат ИСУ»

    • 8.4.53.2 Установить электронную нагрузку PEL-ЗОО в режим «С.С.» Органами регулировки PEL-300 установить, контролируя шунтом токовым АКИП-7501, значение силы постоянного тока 0,1 А.

    • 8.4.53.3 С управляющего компьютера подать команду нажав курсором и левой клавишей «мыши» виртуальную кнопку «ВКЛ. Им. Бат ИСУ» в соответствии с рисунком 131.

      0ВМ27В Бег РП2 _] J

      0ЭКУ-2

    Рисунок 131 - Включение команды «ВКЛ. Им. Бат ИСУ»

    • 8.4.53.4 Выполнить системой измерение силы постоянного тока по цепи «Им. Бат ИСУ». Для чего, в окне программы «Аттестация рабочего места РМ 170 - 1» курсором и левой клавишей «мыши» в колонке «Ток» нажать на виртуальную кнопку «Им. Бат ИСУ» в соответствии с рисунком 132.

    • 8.4.53.5 В окне программы «Результаты измерений» высветится измеренное системой значение силы постоянного тока. Полученный результат измерений шунтом АКИП-7501 и системой внести в протокол «Таблица А.52».

      1              628 АК '

      638 АК     1

      278 ИмБиИСУ^

      Начать pafcrii      1

    Рисунок 132 - Измерение силы постоянного тока по цепи «Им. Бат ИСУ»

    • 8.4.53.6 Последовательно органами регулировки PEL-300 установить, контролируя шунтом токовым АКИП-7501, значение силы постоянного тока 3 и 5 А.

    • 8.4.53.7 Для установленных значений силы постоянного тока выполнить действия в соответствии с п.п. 8.4.53.4 и 8.4.53.5.

    • 8.4.53.8 Снять напряжение с клеммы «Им. Бат ИСУ» пульта проверки, для чего курсором и левой клавишей «мыши» повторно нажать виртуальную кнопку «ВКЛ. Им. Бат ИСУ» в соответствии с рисунком 131.

    • 8.4.53.9 Абсолютную погрешность измерений системой силы постоянного тока Д1 системой по цепи «Имит. Бат ИСУ» определять по формуле (3).

    • 8.4.53.10 Полученные результаты вычислений погрешностей измерений силы постоянного тока системой по цепи «Им. Бат ИСУ» внести в протокол «Таблица А.52».

    • 8.4.53.11 Результат поверки считать положительным, если значение абсолютной погрешности измерений системой силы постоянного тока по цепи «Имит. Бат ИСУ» находится в допускаемых пределах ±0,1 А. В противном случае система бракуется и направляется в ремонт.

    8.4.54 Определение абсолютной погрешности измерений силы постоянного тока по цепи «27 В ПТ»

    • 8.4.54.1 Собрать схему в соответствии с рисунком 133. Для чего:

    • - подключить «+» шунта токового АКИП-7501 к клемме «27 В ПТ» пульта проверки;

    • - подключить «-» нагрузки PEL-300 к клемме «М (27 В Служ1)»пульта проверки;

    • - соединить между собой «-» шунта токового АКИП-7501 и «+» нагрузки PEL-300.

      Рисунок 133 - Схема измерений силы постоянного тока по цепи «27 В ПТ»

    • 8.4.54.2 Установить электронную нагрузку PEL-ЗОО в режим «С.С.» Органами регулировки PEL-300 установить, контролируя шунтом токовым АКИП-7501, значение силы постоянного тока 0,1 А.

    • 8.4.54.3 С управляющего компьютера подать команду нажав курсором и левой клавишей «мыши» виртуальную кнопку «ВКЛ. 27 В ПЗ» в соответствии с рисунком 64.

    • 8.4.54.4 Выполнить системой измерение силы постоянного тока по цепи «27 В ПТ». Для чего, в окне программы «Аттестация рабочего места РМ 170 - 1» курсором и левой клавишей «мыши» в колонке «Ток» нажать на виртуальную кнопку «27 В ПТ» в соответствии с рисунком 134.

      628АКМ •

      4/0 П J

      2Л<НГ >

      гтвов |

      аж ]

      27В дм |

      2?В6лтРП2

      27ВНГ гтвое { 62В АГ. [

      27В ИмбиИСУ]

      ггв пт

    Рисунок 134 - Измерение силы постоянного тока по цепи «27 В ПТ»

    • 8.4.54.5 В окне программы «Результаты измерений» высветится измеренное системой значение силы постоянного тока. Полученный результат измерений шунтом АКИП-7501 и системой внести в протокол «Таблица А.53».

    • 8.4.54.6 Последовательно органами регулировки PEL-300 установить, контролируя шунтом токовым АКИП-7501, значение силы постоянного тока 3 и 5 А.

    • 8.4.54.7 Для установленном значений силы постоянного тока выполнить действия в соответствии с п.п. 8.4.54.4 и 8.4.54.5.

    • 8.4.54.8 Снять напряжение с клеммы «27 В ПТ» пульта проверки, для чего курсором и левой клавишей «мыши» повторно нажать виртуальную кнопку «ВКЛ. 27 В ПЗ» в соответствии с рисунком 64.

    • 8.4.54.9 Абсолютную погрешность измерений системой силы постоянного тока Д1 системой по цепи «27 В ПТ» определять по формуле (3).

    • 8.4.54.10 Полученные результаты вычислений погрешностей измерений силы постоянного тока системой по цепи «27 В ПТ» внести в протокол «Таблица А.53».

    • 8.4.54.11 Результат поверки считать положительным, если значение абсолютной погрешности измерений системой силы постоянного тока по цепи «27 В ПТ» находится в допускаемых пределах ±0,1 А. В противном случае система бракуется и направляется в ремонт.

    • - «+» калибратора - к клемме «Имит пх»;

    • - «-» калибратора - к клемме «Общ. 8».

      У

      кал

      3

      ниверсальнь ибратор 552 i) <3

      1Й 2А

      р

      Рисунок 135 - Схема подключения для поверки напряжения по цепи «Имит пх»

    • 8.4.55.2 Установить на калибраторе напряжение 1 В.

    • 8.4.55.3 Выполнить системой измерение напряжения постоянного тока по цепи

    «Имит пх». Для чего, в окне программы «Аттестация рабочего места РМ 170 - 1» курсором и левой клавишей «мыши» в колонке «Разовые команды и сигналы» нажать на виртуальную кнопку «Имит пх» в соответствии с рисунком 136.

    Напряжением

    Напряжение

    Токи

    Разовые сигналы

    Сигналы ДОС

    Разсеье команды

    j

    WS '

    «в [

    1

    Имигпк

    ₽l I

    Оемн».      |

    96 П(»)   |

    •98 П

    ■ВВП      |

    -----

    Книг г# 1

    Р2     |

    . ^Вкдйоаг. .. j

    ЗВЛМ [

    ВВП '■

    5ВП

    Иммгиг j :

    РЗ |

    0В<-л27ВПЗ     |

    168 ГЩ [

    168 Л :

    16ВП     j

    СравИКТ ;

    Р4     j

    фВмлОв       |

    :   А Си «СРП        1

    Рисунок 136 - Измерение напряжения постоянного тока по цепи «Имит пх»

    • 8.4.55.4 В окне программы «Результаты измерений» высветится измеренное системой значение напряжения постоянного тока.

    • 8.4.55.5 Полученный результат внести в протокол «Таблица А.54».

    • 8.4.55.6 Последовательно установить на калибраторе напряжение 3 и 5 В.

    • 8.4.55.7 Для установленных значений напряжения постоянного тока выполнить действия в соответствии с п. 8.4.55.3.

    • 8.4.55.8 Собрать схему в соответствии с рисунком 137. Для чего, на пульте проверки подключить калибратор, соблюдая полярность:

    • - «+» калибратора - к клемме «Имит пу»;

    • - «-» калибратора - к клемме «Общ. 8».

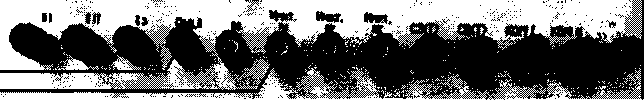

      Рисунок 137 - Схема подключения для поверки напряжения по цепи «Имит пу»

    • 8.4.55.9 Выполнить системой измерение в соответствии с п.п. 8.4.55.2 - 8.4.55.8 нажав виртуальную кнопку «Имит пу» согласно рисунку 138.

      Напряжением

      Напряжение

      Той

      Разе®*» сигналы

      Скналы ДОС

      Разовые ксманйы

      ■SB БЫ 1

      •ЗВБ ‘

      •®Б      '•

      Имигпх ■

      .       . J

      фВклНж

      •38 П(»)   |

      -5ВП    |

      •зеп j

      Иьшлпу

      Р2 I

      фВлпЛодг

      ®ПЫ |

      *" J

      ®п |

      ...............................лЧ

      Ими? nz \

      РЭ |

      ®8ш27В ПЭ

      1SB пн) |

      16ВП j

      16ВП     |

      СеабИГТ !

      Н   |

      08м 06

      j

      1®П  |

      138П     I

      С8В j

      ися

      08кЯ£РП

    Рисунок 138 - Измерение напряжения постоянного тока по цепи «Имит пу»

    • 8.4.55.10 Полученные результаты внести в протокол «Таблица А.54».

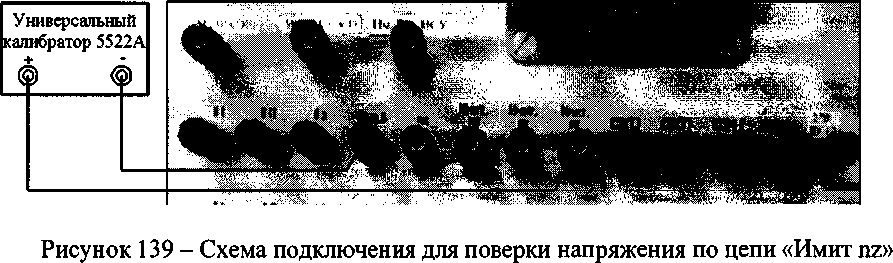

    • 8.4.55.11 Собрать схему в соответствии с рисунком 139. Для чего, на пульте проверки подключить калибратор, соблюдая полярность:

    • - «+» калибратора - к клемме «Имит nz»;

    • - «-» калибратора - к клемме «Общ. 8».

    • 8.4.55.12 Выполнить системой измерение в соответствии с п.п. 8.4.55.2 - 8.4.55.8 нажав виртуальную кнопку «Имит nz» согласно рисунку 140.

      Напряжение М

      Напряжение

      Тон

      Разовые скнааы

      Сигналы ДОС

      38 Eta) 8

      •36Б i

      -ж &      ;

      ИМЙ?Г« i    ■

      — ~~~~~~~ - ■

      ■' ---

      !

      «П(<а1 j

      •ЗВП ;

      п j .

      Иыигпу <

      Р2 |

      9ВП(»:|   |

      9ВП

      чвп |

      рз ;

      16В ПН! I

      168 П |

      1»П   j

      ЦмбЖТ I

      Р4     [

      ....... •

      188 ПЫ I

      188 Л 1

      1®Л    !

      СИМ ■

      ису

      , J

      .      ....... . л

      — ... . ..

    Разовые коыанаы

    фВкя.Нак.       J

    J

    08м2?8ПЗ    |

    Рисунок 140 - Измерение напряжения постоянного тока по цепи «Имит nz»

    • 8.4.55.13 Полученные результаты внести в протокол «Таблица А.54».

    • 8.4.55.14 Относительную погрешность измерений системой напряжения по цепях «Имит пх», «Имит пу» и «Имит nz» определять по формуле (1).

    • 8.4.55.15 Полученные результаты вычислений погрешностей измерений напряжения постоянного тока системой по цепям «Имит пх», «Имит пу» и «Имит nz» внести в протокол «Таблица А.54».

    • 8.4.55.16 Результат поверки считать положительным, если значение абсолютной погрешности измерений системой напряжения постоянного тока по цепям «Имит пх», «Имит пу» и «Имит nz» находится в допускаемых пределах ±3 %. В противном случае система бракуется и направляется в ремонт.

    • - «+» калибратора - к клемме «Сраб Икт»;

    • - «-» калибратора - к клемме «Общ. 8».

    Рисунок 141 - Схема подключения для поверки напряжения по цепи «Сраб Икт»

    • 8.4.56.2 Установить на калибраторе напряжение 2 В.

    • 8.4.56.3 Выполнить системой измерение напряжения постоянного тока по цепи

    «Сраб Икт». Для чего, в окне программы «Аттестация рабочего места РМ 170 - 1» курсором и левой клавишей «мыши» в колонке «Разовые команды и сигналы» нажать на виртуальную кнопку «Сраб Икт» в соответствии с рисунком 142.

    Напряжение fwrj

    Разовые сигналы

    Сигналы ДОС

    Разовые канавы

    •9BSM

    «Б J

    ■ЗВБ      j

    ИМИГПХ |

    Pl      |

    ОН к нН*       |

    ЗВП{хх|

    •®П   |

    ЖП

    И миг ну 1

    Р2 !

    «ВмПмг

    ®П(»)

    . . *П J

    адп 1

    Имигп? \

    РЗ 1

    фВкпОТПЗ    1

    1£В П(хк)

    1вВП(а) 1

    1ШП j i$e л |

    168 П      |

    188П     |

    « J

    Ф8ьл0«       1

    фВклБРП      1

    Рисунок 142 - Измерение напряжения постоянного тока по цепи «Сраб Икт»

    • 8.4.56.4 Полученный результат внести в протокол «Таблица А.55».

    • 8.4.56.5 Последовательно установить на калибраторе напряжение 4 и 6 В.

    • 8.4.56.6 Для установленных значений напряжения постоянного тока выполнить действия в соответствии с п. 8.4.56.3.

    • 8.4.56.7 Относительную погрешность измерений системой напряжения по цепи «Сраб Икт» определять по формуле (1).

    • 8.4.56.8 Полученные результаты вычислений погрешностей измерений напряжения постоянного тока системой по цепи «Сраб Икт» внести в протокол «Таблица А.55».

    • 8.4.56.9 Результат поверки считать положительным, если значение абсолютной погрешности измерений системой напряжения постоянного тока по цепи «Сраб Икт» находится в допускаемых пределах ±3 %. В противном случае система бракуется и направляется в ремонт.

    • - «+» калибратора - к клемме «CBt»;

    • - «-» калибратора - к клемме «Общ. 8».

    Рисунок 143 - Схема подключения для поверки напряжения по цепи «CBt»

    • 8.4.57.2 Установить на калибраторе напряжение 2 В.

    • 8.4.57.3 Выполнить системой измерение напряжения постоянного тока по цепи «CBt». Для чего, в окне программы «Аттестация рабочего места РМ 170 - 1» курсором и левой клавишей «мыши» в колонке «Разовые команды и сигналы» нажать на виртуальную кнопку «CBt» в соответствии с рисунком 144.

      Н агфйжеимв (хи)

      Напряжение

      Разовые сигналы

      Сигналы ДОС

      Разовые команды

      „ ..As.J

      ■98 Б       [

      Имнтлх

      •98 Пм ’<

      .......J

      -sen |

      Имиг w |

      * J

      фВм.Пздг.       |

      9В ПМ \

      9ВП    |

      ее п       |

      лг \

      РЗ |

      О8КЛ.27ВПЗ     |

      168 ГЫ) \

      16ВП |

      188 П     |

      См ИМ |

      * I

      ЭвмОв     ]

      10В П(к»| ’

      ®п |

      188П     |

      аэд

      иса

      08кп6РП      [

    Рисунок 144 - Измерение напряжения постоянного тока по цепи «CBt»

    • 8.4.57.4 Полученный результат внести в протокол «Таблица А.56».

    • 8.4.57.5 Последовательно установить на калибраторе напряжение 4 и 6 В.

    • 8.4.57.6 Для установленных значений напряжения постоянного тока выполнить действия в соответствии п. 8.4.57.3.

    • 8.4.57.7 Относительную погрешность измерений системой напряжения по цепи «CBt» определять по формуле (1).

    • 8.4.57.8 Полученные результаты вычислений погрешностей измерений напряжения постоянного тока системой по цепи «CBt» внести в протокол «Таблица А.56».

    • 8.4.57.9 Результат поверки считать положительным, если значение абсолютной погрешности измерений системой напряжения постоянного тока по цепи «CBt» находится в допускаемых пределах ±3 %. В противном случае система бракуется и направляется в ремонт.

    8.4.58 Определение относительной погрешности измерений напряжения постоянного тока по цепи «C3t»

    • 8.4.58.1 Собрать схему в соответствии с рисунком 145. Для чего, на пульте проверки подключить калибратор, соблюдая полярность:

    • - «+» калибратора - к клемме «СЗЬ>;

    • - «-» калибратора - к клемме «Общ. 8».

      Рисунок 145 - Схема подключения для поверки напряжения по цепи «C3t»

    • 8.4.58.2 Установить на калибраторе напряжение 2 В.

    • 8.4.58.3 Выполнить системой измерение напряжения постоянного тока по цепи «C3t». Для чего, в окне программы «Аттестация рабочего места РМ 170 - 1» курсором и левой клавишей «мыши» в колонке «Разовые команды и сигналы» нажать на виртуальную кнопку «C3t» в соответствии с рисунком 146.

    • 8.4.58.4 Полученный результат внести в протокол «Таблица А.57».

    • 8.4.58.5 Последовательно установить на калибраторе напряжение 4 и 6 В.

      Напряжением

      Напрасные

      rtaor.....— -...............

      •386М j

      -96 S      ]

      ■38 6

      •36 ЛМ |

      •sen I

      •sen j

      38 ПН j

      98 П     |

      36П      I

      166 пн j

      16ВП 1

      188 ПМ

      186П    \

      186П     !

      186 6 |

      1885     !

      -•«пл e-r V ■ С

      : «ГЛ Г     I

      СигимыДК

      Рекжые комаиаы

      „ P’ J

      СкбглНде        |

      ......рг J

      08«лПодг.       [

      .: -Имигпе.:     ■

      R |

      98кя278ПЗ     |

      cmhkt |

      |

      ®8м0«      |

      сев j

      5* |

      фбнлбРП      |

      »Вм2?ВДУ    |

      ■7Ч

      _    ........... i

      Лс,-к..с« кгч

    Рисунок 146 - Измерение напряжения постоянного тока по цепи «СЗЬ>

    • 8.4.58.6 Для установленных значений напряжения постоянного тока выполнить действия в соответствии с п. 8.4.58.3.

    • 8.4.58.7 Относительную погрешность измерений системой напряжения по цепи «СЗЬ> определять по формуле (1).

    • 8.4.58.8 Полученные результаты вычислений погрешностей измерений напряжения постоянного тока системой по цепи «СЗЬ> внести в протокол «Таблица А.57».

    • 8.4.58.9 Результат поверки считать положительным, если значение абсолютной погрешности измерений системой напряжения постоянного тока по цепи «СЗЬ> находится в допускаемых пределах ±3 %. В противном случае система бракуется и направляется в ремонт.

    8.4.59 Определение относительной погрешности измерений напряжения постоянного тока по цепи «Ишрк»

    • 8.4.59.1 Собрать схему в соответствии с рисунком 147. Для чего, на пульте проверки подключить калибратор, соблюдая полярность:

    • - «+» калибратора - к клемме «Ишрк»;

    • - «-» калибратора - к клемме «Общ. 5».

    • 8.4.59.2 Установить на калибраторе напряжение 1 В.

    • 8.4.59.3 Выполнить системой измерение напряжения постоянного тока по цепи «СГшрк». Для чего, в окне программы «Аттестация рабочего места РМ 170 - 1» курсором и левой клавишей «мыши» в колонке «Разовые команды и сигналы» нажать на виртуальную кнопку «СГшрк» в соответствии с рисунком 148.

      У

      кал

      ниверсальнь ибратор 552 i)

      1Й

      2А

      Рисунок 147 — Схема подключения для поверки напряжения по цепи «Ишрк»

      . Л6'** i

      Напряжение

      ■звв       |

      -sentaj j

      -98П

      -9ВП      1

      98 ПН J

      98 П

      ЯП    1

      168 ПИ |

      168 П -

      1®П    |

      18BIW j

      1ВП |

      1Я8П     |

      1886 !

      18В 6      |

      •188 БМ

      •188 Б {

      -18В Б      )

      rPasoBb® «талы    ;

      Г СЙШЖ ДОС'

      Разовые команда

      Инин лк |

      ₽1 j

      факлНж. :    |

      Имигл». j

      *

      ОВкпПог.      |

      Kwutnz ?

      P3     I

      фвкл2?ВПЗ     |

      СЦ»ВИИ [

      CBM 1

      U«». U

      Р4     j

      ИСУ

      S* |

      8И [

      авклБРП      |

      вВкл27ВД9    |

      • 8кл Им Б«г ИСУ |

      >

      5

    Рисунок 148 - Измерение напряжения постоянного тока по цепи «Ишрк»

    • 8.4.59.4 Полученный результат внести в протокол «Таблица А.58».

    • 8.4.59.5 Последовательно установить на калибраторе напряжение 3 и 5 В.

    • 8.4.59.6 Для установленных значений напряжения постоянного тока выполнить действия в соответствии с п. 8.4.59.3.

    • 8.4.59.7 Относительную погрешность измерений системой напряжения по цепи «Ишрк» определять по формуле (1).

    • 8.4.59.8 Полученные результаты вычислений погрешностей измерений напряжения постоянного тока системой по цепи «Ишрк» внести в протокол «Таблица А.58».

    • 8.4.59.9 Результат поверки считать положительным, если значение абсолютной погрешности измерений системой напряжения постоянного тока по цепи «Ишрк» находится в допускаемых пределах ±3 %. В противном случае система бракуется и направляется в ремонт.

    8.4.60 Определение относительной погрешности измерений напряжения сигналов по цепям «УСх», «УСу» и «YCz»

    • 8.4.60.1 Собрать схему в соответствии с рисунком 149. Для чего, на пульте проверки подключить калибратора, соблюдая полярность:

    • - «+» калибратора - к клемме «УСх»;

    • - «-» калибратора - к клемме «Общ. 5».

    • 8.4.60.2 Установить на калибраторе напряжение 1 В.

    • 8.4.60.3 Выполнить системой измерение напряжения постоянного тока по цепи «УСх». Для чего, в окне программы «Аттестация рабочего места РМ 170 - 1» курсором и левой клавишей «мыши» в колонке «Разовые команды и сигналы» нажать на виртуальную кнопку «УСх» в соответствии с рисунком 150.

    • 8.4.60.4 Полученный результат внести в протокол «Таблица А.59».

      Рисунок 149 - Схема подключения для поверки напряжения по цепи «УСх»

      1

      ian \

      188 П

      18BS :

      18В Б

      j

      ■188 Е 1 :

      -188 Б

      •27В ПМ !

      •27В П ,

      •27В П

      278 Н '

      -278 Н

      фВп>Б₽П    J

      ИСУ

      ОВглгтвда    1

      СЭВ) \

      Si I

      Uupr

      sii ]

      1

      ®вкл27вбярпг 1

      УСу

      Si 1

      0ЭКУ-2       |

    Рисунок 150 - Измерение напряжения постоянного тока по цепи «УСх»

    • 8.4.60.5 Последовательно установить на калибраторе напряжение 3 и 5 В.

    • 8.4.60.6 При установленном значении выполнить действия в соответствии с п. 8.4.60.3.

    • 8.4.60.7 Собрать схему в соответствии с рисунком 151. Для чего, на пульте проверки подключить калибратор, соблюдая полярность:

    • - «+» калибратора - к клемме «УСу»;

    • - «-» калибратора - к клемме «Общ. 8».

      Рисунок 151 - Схема подключения для поверки напряжения по цепи «УСу»

    • 8.4.60.8 Выполнить системой измерение в соответствии с п.п. 8.4.60.2 - 8.4.60.8 нажав виртуальную кнопку «УСу» согласно рисунку 152.

      1SS   |

      188 Б

      TSB6M

      '188 6 |

      •ш

      -27В П I

      -276 П

      '     “ ‘‘‘--"■-"Л

      \

      ■278 НМ 1

      278 Н J

      •278 И

      27ВПЗ-2  |

      2ЛГВ1М I

      27В ПЗ-1 !

      27В ПЭ-1

      сзв j

      si

      авмэтда   |

      UuapK |

      SII

      08клИмБмИСа [

      YCx j

      Sj

      ф&слЯВ Бда.РП2 |

      Si j

      ФЭКУ-З       |

      S2 j

      >Вм пН‘|      |

      S3 i

    Рисунок 152 - Измерение напряжения постоянного тока по цепи «УСу»

    \_/ХХ Л. ХТХ X I V   X .Z^VV VZ XVXXX

    • 8.4.60.9 Полученные результаты внести в протокол «Таблица А.59».

    • 8.4.60.10 Собрать схему в соответствии с рисунком 153. Для чего, на пульте проверки подключить калибратор, соблюдая полярность:

    • - «+» калибратора - к клемме «YCz»;

    • - «-» калибратора - к клемме «Общ. 5».

    Рисунок 153 - Схема подключения для поверки напряжения по цепи «YCz»

    • 8.4.60.11 Выполнить системой измерение в соответствии с п.п. 8.4.60.2 - 8.4.60.8 нажав виртуальную кнопку «YCz» согласно рисунку 154.

      «ад |

      •18В В j

      •188 Б      i

      5« ;

      фВкАИмбетИСУ [

      ■27В ПИ) |

      •278 П I

      -27В П

      YCx

      8з

      ♦ 8кл2?ВБ«РП2 |

      27В НН]

      -27В И |

      -278 Н      ,

      YCy '

      5ii

      ♦ ЭКУ-2        |

      27ВП31М |

      378 П32 J

      27В ПЗ-1 |

      278 ПЗ-1 :

      62

      83 j

      ф-ВкА           j

      27ВКМ |

      278К j

      279К     |

      54 ]

      "77Й ГЬхД 1

      ,77» V     1

      .тта

    Рисунок 154 - Схема измерений напряжения постоянного тока по цепи «YCz»

    • 8.4.60.12 Полученные результаты внести в протокол «Таблица А.59».

    • 8.4.60.13 Относительную погрешность измерений системой напряжения по цепям «YCx», «YCy» и «YCz» определять по формуле (1).

    • 8.4.60.14 Полученные результаты вычислений погрешностей измерений напряжения постоянного тока системой по цепям «YCx», «YCy» и «YCz» внести в протокол «Таблица А.59».

    • 8.4.60.15 Результат поверки считать положительным, если значение абсолютной погрешности измерений системой напряжения постоянного тока по цепям «YCx», «YCy» и «YCz» находится в допускаемых пределах ±3 %. В противном случае система бракуется и направляется в ремонт.

    • 8.4.61 Определение абсолютной погрешности измерений напряжения постоянного тока начального положения и относительной погрешности максимального отклонения рулей по цепям Pl * Р4 на выходе ДОС

    • 8.4.61.1 Собрать схему в соответствии с рисунком 155. Для чего, на пульте проверки подключить калибратор, соблюдая полярность:

    • - «+» калибратора - к клемме «Р1»;

    • - «-» калибратора - к клемме «ср.т.».

    Рисунок 155 - Схема подключения для поверки напряжения по цепи «Р1»

    • 8.4.61.2 Установить на калибраторе напряжение 0,1 В.

    • 8.4.61.3 Выполнить системой измерение напряжения постоянного тока по цепи «Р1». Для чего, в окне программы «Аттестация рабочего места РМ 170 - 1» курсором и левой клавишей «мыши» в колонке «Сигналы ДОС» нажать виртуальную кнопку «Р1» в соответствии с рисунком 156.

      Разовые

      СихиыДОС

      Разовые комакйы

      ■зввд |

      1

      •ЭВ Б

      Имитпх Г

      •япм |

      •98П    |

      -98 П       ;

      «ВмПздг      [

      ® пм |

      Имипг |

      \ '                       : f ' J

    Рисунок 156 - Схема измерений напряжения постоянного тока по цепи «Р1»

    • 8.4.61.4 Полученный результат внести в протокол «Таблица А.60.1».

    • 8.4.61.5 Последовательно установить на калибраторе напряжение 0,4 и 0,6 В.

    • 8.4.61.6 Для установленных значений напряжения постоянного тока выполнить измерение по цепи «Р1» в соответствии с методикой п. 8.4.61.3.

    • 8.4.61.7 На калибраторе поменять полярность. Последовательно установить напряжение минус 0,1; минус 0,4 и минус 0,6 В.

    • 8.4.61.8 При установленном значении выполнить измерение по цепи «Р1» в соответствии с методикой п. 8.4.61.3.

    • 8.4.61.9 Собрать схему в соответствии с рисунком 157. Для чего, на пульте проверки подключить калибратор, соблюдая полярность:

    • - «+» калибратора - к клемме «Р2»;

    • - «-» калибратора - к клемме «ср.т.».

    Рисунок 157 - Схема подключения для поверки напряжения по цепи «Р2»

    • 8.4.61.10 Выполнить системой измерение по цепи «Р2» в соответствии с методикой п.п. 8.4.61.2 - 8.4.61.8 нажав виртуальную кнопку «Р2» в соответствии с рисунком 158.

    • 8.4.61.11 Полученный результат внести в протокол «Таблица А.60.1».

      Напряжением

      Напряж«*ие

      «км J

      зев |

      ■98 Б

      ■юпы 1

      «9ВП ]

      •96 П

      »П(»|  1

      98Л    ;

      звп

      Разовые сигналы

      Сигналы ДОС

      Разводе кяманвы

      Имигж |

      PI      j

      Имиггу 1

      ......' X

      фбоПалг.

      Иммглг 1

      РЗ     1

    Рисунок 158 - Схема измерений напряжения постоянного тока по цепи «Р2»

    • 8.4.61.12 Собрать схему в соответствии с рисунком 159. Для чего, на пульте проверки подключить калибратор, соблюдая полярность:

    • - «+» калибратора - к клемме «РЗ»;

    • - «-» калибратора - к клемме «ср.т.».

      Рисунок 159 - Схема подключения для поверки напряжения по цепи «РЗ»

    • 8.4.61.13 Выполнить системой измерение по цепи «Р2» в соответствии с методикой п.п. 8.4.61.2 - 8.4.61.7 нажав виртуальную кнопку «РЗ» в соответствии с рисунком 160.

    • 8.4.61.14 Полученный результат внести в протокол «Таблица А.60.1».

      Напряжением

      Нвпея*вн»

      Теки

      •жад j

      •ее •

      •Ж Б

      - -- —1

      -&ПМ \

      -жл

      •9ВЛ

      . „—................... .

      9ВП(хх| I

      9В П    :

      ЖП

      . .....—i

      • - -—-1

      — -

      168 ПМ j

      iran i

      16В п

      Разовые сигналы

      Сигналы ДОС

      Разовые кометы

      Имигпх I

      и ]

      фбклНм

      1

      Йииг w |

      Р2 j

      1

      (

      Имйггй j

      - -”-4.

      «Вкл2?ВПЗ

      СмвЖ1 I

      Р4 |

      i

      ----л

    Рисунок 160 - Схема измерений напряжения постоянного тока по цепи «РЗ»

    • 8.4.61.15 Собрать схему в соответствии с рисунком 161. Для чего, на пульте проверки подключить калибратор, соблюдая полярность:

    • - «+» калибратора - к клемме «Р4»;

    • - «-» калибратора - к клемме «ср.т.».

    • 8.4.61.16 Выполнить системой измерение по цепи «Р4» в соответствии с методикой п.п. 8.4.61.2 - 8.4.61.7 нажав виртуальную кнопку «Р4» в соответствии с рисунком 162.

    • 8.4.61.17 Полученный результат внести в протокол «Таблица А.60.1».

    Рисунок 161 - Схема подключения для поверки напряжения по цепи «Р4»

    Напряжение

    Напряжение

    Рааееые смгмайы

    Смгнааы ДОС

    Разовые команоы

    98        j

    ЭВЕ.     !

    ■9ВБ

    Имигпя |

    и |

    фВ^лНак       |

    ■9ВП|ы|   [

    ■9В П_____|

    •98 П       ■

    "Имиглр. |

    Р2 |

    фВклПааг.       |

    ■|

    08»«этепз j

    j

    ЯП   ■

    яеп

    Имигпг j

    РЗ |

    0В*лОб       f

    16В ПМ J

    900 И    1

    16В п

    СрабИКТ |

    1

    лао            : 1 ■:

    «ВП    \

    глии    1

    Рисунок 162 - Схема измерений напряжения постоянного тока по цепи «Р4»

    би = ид-иизм                             (4)

    где иизм - значение напряжения, измеренное системой;

    ид - действительное значение напряжения, (калибратор).

    • 8.4.61.18 Абсолютную погрешность измерений системой напряжения постоянного тока начального положения рулей по цепях «Р1» - «Р4» определять по формуле (4). Полученные результаты вычислений внести в протокол «Таблица А.60.1».

    • 8.4.61.19 Выполнить системой измерение для установленных на калибраторе напряжения 9; 11; 12; минус 9; минус 11 и минус 12 В по цепям Pl - Р4 в соответствии с методикой п.п. 8.4.61.1-8.4.61.16.

    • 8.4.61.20 Полученные результаты измерений внести в протокол «Таблица А.60.2».

    • 8.4.61.21 Относительную погрешность измерений системой напряжения по цепям «Р1» + «Р4» определять по формуле (1).

    • 8.4.61.22 Полученные результаты вычислений погрешностей измерений напряжения постоянного тока системой по цепям «Р1» + «Р4» внести в протокол «Таблица А.60.2».

    • 8.4.61.23 Результат поверки считать положительным, если:

    • - в диапазонах от минус 0,6 до минус 0,1 В и от 0,1 до 0,6 В значение абсолютной погрешности измерений напряжения постоянного тока начального положения рулей на выходе ДОС находится в допускаемых пределах ±0,04 В;

    • - в диапазонах от минус 12 до минус 9Виот9до 12В значение относительной погрешности измерений напряжения постоянного тока максимального отклонения рулей на выходе ДОС находится в допускаемых пределах ±3 %. В противном случае система бракуется и направляется в ремонт.

    • 8.4.62 Определение относительной погрешности измерений напряжения постоянного тока начального отклонения рулей и управляющих сигналов по цепям di, 311, 8э и 81 ± 34 воспроизводимых ИСУ

    • 8.4.62.1 Собрать схему в соответствии с рисунком 163. Для чего, на пульте проверки подключить калибратор, соблюдая полярность:

    • - «+» калибратора - к клемме «81»;

    • - «-» калибратора - к клемме «Общ. 8».

      Рисунок 163 - Схема подключения для поверки напряжения по цепи «81»

    • 8.4.62.2 Установить на калибраторе напряжение 0,1 В.

    • 8.4.62.3 Выполнить измерение напряжения постоянного тока по цепи «81». Для чего, в окне программы «Аттестация рабочего места РМ 170 - 1» курсором и левой клавишей «мыши» в колонке «ИСУ» нажать виртуальную кнопку «81» в соответствии с рисунком 164.

      9ВП(хМ |

      9ВП    I

      §вп

      16ВЛ(»1 |

      168 П *

      16ВП

      шгм I

      18В Л

      188 П

      1886 j

      18В Б

      ГЛ-Л  1

      «ею г    1

      г

      Иммт пг i

      рз 1

      <|Вгл27ВПЗ     |

      -

      Р4

      фвклое        ;

      OW i

      ЭЕкл&РП       >

      ИСУ

      СЗМ 1

      81

      ф8кч27ВДУ J

      «1

    Рисунок 164 - Схема измерений напряжения постоянного тока по цепи «81»

    • 8.4.62.4 Полученный результат внести в протокол «Таблица А.61.1».

    • 8.4.62.5 Последовательно установить на калибраторе напряжение 0,4 и 0,7 В.

    • 8.4.62.6 Для установленных значений напряжения постоянного тока выполнить действия в соответствии с п. 8.4.62.3.

    • 8.4.62.7 На калибраторе поменять полярность. Последовательно установить на калибраторе напряжение минус 0,1; минус 0,4 и минус 0,7 В.

    • 8.4.62.8 При установленном значении выполнить измерение по цепи «81» в соответствии сп. 8.4.61.3.

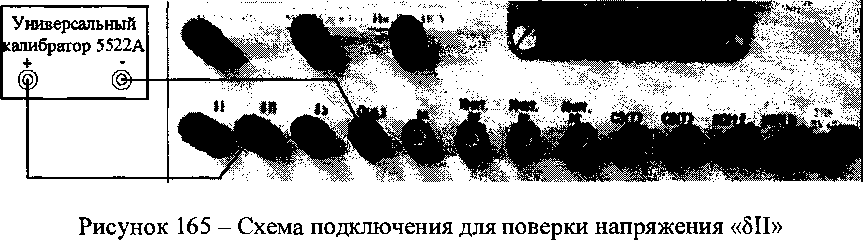

    • 8.4.62.9 Собрать схему в соответствии с рисунком 165. Для чего, на пульте проверки подключить калибратор, соблюдая полярность:

    • - «+» калибратора - к клемме «811»;

    • - «-» калибратора - к клемме «Общ. 8».

    • 8.4.62.10 Выполнить системой измерение по цепи «811» в соответствии с методикой п.п. 8.4.62.2 - 8.4.62.8 нажав виртуальную кнопку «811» в соответствии с рисунком 166.

    36 им |

    9ВП    ;

    98R     !

    168 П(>»1 |

    ,1ю" j

    18В Г!       |

    Ш ПИ1 j

    198 П j

    189 л

    ШС 1

    18BS     |

    •188 ад |

    -1ЯЗБ |

    •18В 6      |

    Имигпг ;

    РЗ I

    фВкя27ВПЗ     !

    ОбЖТ I

    Р4

    J

    фВкяоа       |

    С8И |

    ИСУ

    фВмБРП      j

    сзи ;

    |

    0 Ви 27В ДУ____<

    □ЩЕЖ j

    Бп

    фВмИмБда.ИСУ ;

    й».‘.А ~          1

    Рисунок 166 - Схема подключения для поверки напряжения по цепи «811»

    • 8.4.62.11 Полученный результат внести в протокол «Таблица А.61.1».

    • 8.4.62.12 Собрать схему в соответствии с рисунком 167. Для чего, на пульте проверки подключить калибратор, соблюдая полярность:

    • - «+» калибратора - к клемме «8э»;

    • - «-» калибратора - к клемме «Общ. 8».

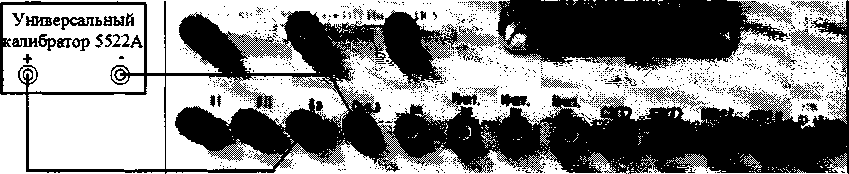

      Рисунок 167 - Схема подключения для поверки напряжения по цепи «8э»

    • 8.4.62.13 Выполнить системой измерение по цепи «8э» в соответствии с методикой п.п. 8.4.62.2 - 8.4.62.8 нажав виртуальную кнопку «8э» в соответствии с рисунком 168.

      18В П(«)

      19В Л    |

      18ВП     ‘

      18ВБ I

      1886 ’

      -18В БМ j

      -188 £ |

      •1886 J

      •27В ГМ 5

      ■27В П |

      27ВЛ     J

      " — '" л

      ' "" - ' *

      -зтвнн j

      ■27В Н 1

      ■278 Н      !

      CWi >

      ИСУ

      j-

      О Вк л 27В ДУ     [

      C3W j

      б) 1

      UtupK    -

      .... 5“J

      фВмймБетИСУ j

      •fU \

      8>

      фВс«27ВБ«гРП2 |

      st !

      *     0ЭКУ-2       j

    Рисунок 168 - Схема измерений напряжения постоянного тока по цепи «8э»

    • 8.4.62.14 Полученный результат внести в протокол «Таблица А.61.1».

    • 8.4.62.16 Собрать схему в соответствии с рисунком 169. Для чего, на пульте проверки подключить калибратор, соблюдая полярность:

    • - «+» калибратора - к клемме «81»;

    • - «-» калибратора - к клемме «Общ. 8».

      Рисунок 169 - Схема подключения для поверки напряжения по цепи «81»

    • 8.4.62.17 Выполнить системой измерение по цепи «31» в соответствии с методикой п.п. 8.4.62.2 - 8.4.62.7 нажав виртуальную кнопку «31» в соответствии с рисунком 170.

      ieeni®)_J

      186 Л

      .J

      18В &

      1

      188 Б» \

      ■188 Б

      J

      ■378 ПМ j

      ■278 П

      \

      278 НН) j

      -27В Н

      1

      W ft J

      CBW |

      18ВБ     [

      сзш !

      -1SB5     (

      □Шрк |

      ■27В И     |

      YO |

      27ВН ___j

      ¥& f

    Рисунок 170 - Схема измерений напряжения постоянного тока по цепи «81»

    • 8.4.62.18 Полученный результат внести в протокол «Таблица А.61.1».

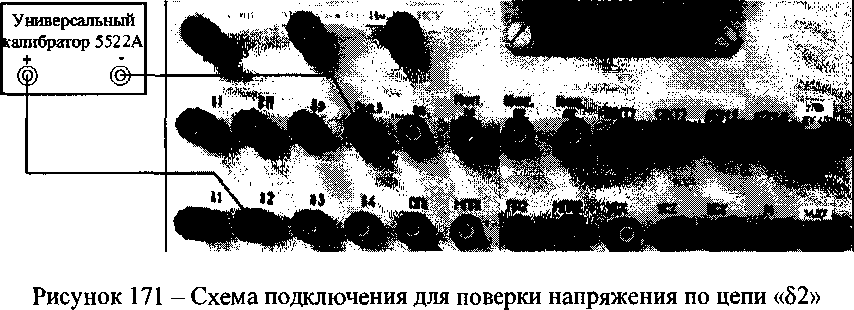

    • 8.4.62.19 Собрать схему в соответствии с рисунком 171. Для чего, на пульте проверки подключить калибратор, соблюдая полярность:

    • - «+» калибратора - к клемме «32»;

    • - «-» калибратора - к клемме «Общ. 3».

    • 8.4.62.20 Выполнить системой измерение по цепи «82» в соответствии с методикой п.п. 8.4.62.2 - 8.4.62.8 нажав на виртуальную кнопку «82» в соответствии с рисунком 172.

      Ж ПИ] j

      18ВП [

      ш

      18В В     !

      1888

      -1.88 БН) ,

      <188 Б 1

      -18В Б

      ■378 ПИ| ]

      27ВП I

      378 П

      -278 НИ] j

      ■378 к ;

      •27В Н

      378 П32 \

      278П31(«) |

      278 ПМ |

      27В ПЭ-1

      СВ« I

      С3»1 I

      Мифк |

      YU !

      YC?i

      YCJ I

      ису

      _ 81 !

      8 к |

      «» :

      S!X

      53 I

      »8кл37ВДМ j

      <Э8«27ВЕ®РП2 j

      »ЭКУ-2 ____j

      мН

      ОВклиИТ    J

    Рисунок 172 - Схема измерений напряжения постоянного тока по цепи «82»

    • 8.4.62.21 Полученный результат внести в протокол «Таблица А.61.1».

    • 8.4.62.22 Собрать схему в соответствии с рисунком 173. Для чего, на пульте проверки подключить калибратор, соблюдая полярность:

    • - «+» калибратора - к клемме «83»;

    • - «-» калибратора - к клемме «Общ. 8».

    • 8.4.62.23 Выполнить системой измерение по цепи «83» в соответствии с методикой

    п.п. 8.4.62.2 - 8.4.62.8 нажав виртуальную кнопку «83» в соответствии с рисунком 174.

    Рисунок 173 — Схема подключения для поверки напряжения по цепи «S3»

    278 ПМ

    -гтвп J

    2?ВП

    •27В НМ

    •278 Н j

    ■гтв»

    27В ПЭ-2 |

    2?ВЛЗад <

    27В ПЯ 1

    278 ПИ

    278 ад ;

    2787    1

    27В К

    ■>7» Г

    vex 5

    65 1

    *

    „._®L J

    ФЭ7.У 2

    S2 |

    S3Sl

    08кл «<)

    54 [

    Рисунок 174 - Схема измерений напряжения постоянного тока по цепи «S3»

    • 8.4.62.24 Полученный результат внести в протокол «Таблица А.61.1».

    • 8.4.62.25 Собрать схему в соответствии с рисунком 175. Для чего, на пульте проверки подключить калибратор, соблюдая полярность:

    • - «+» калибратора - к клемме «84»;

    • - «-» калибратора - к клемме «Общ. 8».

      Рисунок 175 - Схема подключения для поверки напряжения по цепи «8э»

    • 8.4.62.26 Выполнить системой измерение по цепи «84» в соответствии с методикой п.п. 8.4.62.2 - 8.4.62.8 нажав виртуальную кнопку «84» в соответствии с рисунком 176.

      гтелзг ]

      27В ПИМ j       27В ПИ J         27В ЛИ

      278 ад <

      278 К !

      278 К

      ■278 Ни) 1

      27В К |

      27ВП S

      27ВП     1

      — —..........................................j

      „ —...................... J

      278Н8   |

      278 не ;

      YC:     :

      . ..I2 J

      S3 |

      08<л        j

      ф Вкл )

      54 4L

      Напрйжв*в«е перемеммегс

      A-В J

    • 8.4.62.27 Полученный результат внести в протокол «Таблица А.61.1».

    • 8.4.62.28 Абсолютную погрешность измерений системой напряжения постоянного тока

    начального положения рулей по цепях «81», «8П»2, «8э» и «81»  «84» определять по формуле

    (4). Полученные результаты вычислений внести в протокол «Таблица А.61.1».

    • 8.4.62.29 Выполнить системой измерение установленных на калибраторе напряжения 9; 11; 12; минус 9; минус 11 и минус 12 В по цепям «81», «811», «8э» и «81» + «84» в соответствии с методиками п.п. 8.4.62.1 - 8.4.62.26.

    • 8.4.62.30 Полученные результаты измерений внести в протокол «Таблица А.61.2».

    • 8.4.62.22 Относительную погрешность измерений системой напряжения по цепях «81»,

    «811», «8э» и «81»  «84» определять по формуле (1).

    • 8.4.62.23 Полученные результаты вычислений погрешностей измерений напряжения постоянного тока системой по цепям «81», «811», «8э» и «81»  «84» внести в протокол «Таблица

    А.61.2».

    • 8.4.62.24 Результат поверки считать положительным, если:

    • - в диапазонах от минус 0,7 до минус 0,1 В и от 0,1 до 0,7 В значение абсолютной погрешности измерений воспроизводимых ИСУ напряжения постоянного тока находится в допускаемых пределах ±0,04 В;

    • - в диапазонах от минус 12 до минус 9Виот9до 12В значение относительной погрешности измерений воспроизводимых ИСУ напряжения постоянного тока находится в допускаемых пределах ±3 %. В противном случае система бракуется и направляется в ремонт.

    8.4.63 Определение абсолютной погрешности измерений амплитуд трехфазного напряжения переменного тока

    • 8.4.63.1 Собрать схему в соответствии с рисунком 177. Для чего:

    • - подключить калибратор к клеммам «А» и «В» на пульте проверки:

    • 8.4.63.2 Органами управления калибратор установить значение переменного напряжения 33 В с частотой 1000 Гц.

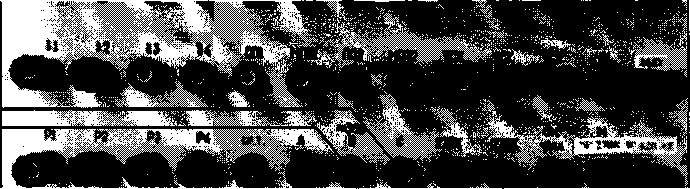

    Рисунок 177 - Схема подключения калибратора между фазами «А» и «В»

    • 8.4.63.4 Выполнить системой измерение значений напряжения переменного тока между фазами «А» и «В». Для чего, в окне программы «Аттестация рабочего места РМ 170 - 1» курсором и левой клавишей «мыши» в колонке «Напряжение переменного тока» нажать на виртуальную кнопку «А - В» в соответствии с рисунком 178. В окне программы «Результаты измерений» высветится измеренное системой значение напряжения переменного тока.

      ■27В Цж) 1

      ■27В К |

      -27В К       1

      Ндаряжеииг

      переменного том

      27ВП   J

      27ВП     [

      2?8 НВ |

      278 НВ     |

      А-В J

      ...

      Ж

      . ...8:с .1 '

      278 Н |

      27ВН     |

      27В НГ |

      27В НГ     |

      ........А:с ]

      27В 06 I

      27В 06     [

    • 8.4.63.5 Полученный результат измерений системой внести в протокол «Таблица А.62».

    • 8.4.63.6 Органами управления калибратора последовательно установить значение переменного напряжения 36Ви39Вс частотой 1000 Гц.

    • 8.4.63.7 При каждом установленном значении выполнить действия в соответствии с методикой п. 8.4.63.4.

    • 8.4.63.8 Полученные результаты измерений системой внести в протокол «Таблица А.62».

    • 8.4.63.9 Калибратор подключить на пульте проверки к клеммам «В» и «С» согласно рисунку 179.

      У ниверсальный калибратор 5522А

      ф   ф

      т

      Рисунок 179 - Схема подключения калибратора между фазами «В» и «С»

    • 8.4.63.10 Выполнить системой измерение напряжения переменного тока между фазами «В» и «С» в соответствии с п.п. 8.4.63.2 - 8.4.63.7 нажав виртуальную кнопку «В - С» в соответствии с рисунком 180. В окне программы «Результаты измерений» высветится измеренное системой значение напряжения переменного тока.

    • 8.4.63.11 Полученный результат измерений системой внести в протокол «Таблица А.62».

      •278 К :

      ■278 Г

      278 Л '

      278 Г!

      278 НВ !

      278 НВ

      278Н   '

      278 Н

      278 НГ [

      278 НГ

      Ндоряжение переметэго тска

    Рисунок 180 - Измерение напряжения переменного тока между фазами «В» и «С»

    • 8.4.63.12 Калибратор подключить на пульте проверки к клеммам «А» и «С» в соответствии с рисунком 181.

      У]

      кал

      н

      ниверсальный

      ибратор 5522А

      ф

      1

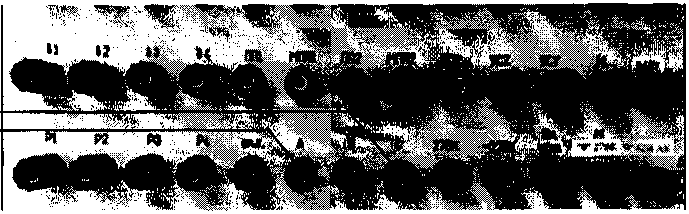

      Рисунок 181 - Схема подключения калибратора между фазами «А» и «С»

    • 8.4.63.13 Выполнить системой измерение напряжения переменного тока между фазами «А» и «С» в соответствии с п.п. 8.4.63.2 - 8.4.63.7. Для чего, в окне программы «Аттестация рабочего места РМ 170 - 1» курсором и левой клавишей «мыши» в колонке «Напряжение пере-

      -27В КН) ]             -27В К

      27ВП

      27В НВ J

      278 Н |

      27ВНГ

      27806 j

      Напряжение перемекюго тока

      А-С

    Рисунок 182 - Измерение напряжения переменного тока между фазами «А» и «С»

    • 8.4.63.16 Относительную погрешность измерений напряжения переменного тока между фазами «А» и «В», «В» и «С», «А» и «С» определять по формуле (5):

    5изм = Цд Цизк X 100 %

    (5)

    где ид - значение напряжения, измеренное эталоном; иизм- значение напряжения, измеренное системой.

    • 8.4.63.17 Результат поверки считать положительным, если значение относительной погрешности измерений напряжения переменного тока между фазами «А» и «В», «В» и «С», «А» и «С» находится в пределах ±3 %. В противном случае система бракуется и направляется в ремонт.

    • 8.4.63.18 Выключить калибратор.

    8.4.64 Определение абсолютной погрешности воспроизведения номинальных значений силы постоянного тока и длительности импульсов «пх(+)>> и «пх(-)>>

    • 8.4.64.1 Собрать схему в соответствии с рисунком 183. Для чего, подключить:

    • - нагрузку R1 = 200 Ом ± 0,5 % между клеммами «пх» и «Имит. пх»;

    • - вход «СН1» осциллографа к клеммам «пх» и «Имит. пх» пульта проверки;

    • - мультиметр к клеммам «пх» и «Имит. пх» пульта проверки.

      Рисунок 183 - Схема измерений силы постоянного тока и длительности импульса «пх»

    500 мВ/дел, коэффициент развертки 500 мс/дел, осциллограф в режим однократного запуска.

    • 8.4.64.3 Выполнить измерение системой силы постоянного тока и длительности положительного импульса «пх». Для чего, в окне программы «Аттестация рабочего места РМ 170 - 1» курсором и левой клавишей «мыши» в колонке «Разовые команды» нажать на виртуальную кнопку «Вкл. пх(+)» в соответствии с рисунком 184. Полученные результаты внести в протокол «Таблица А.64.1» и «Таблица А.64.2» соответственно.

    Рисунок 184 - Измерение силы постоянного тока и длительности положительного импульса «пх(+)»

    • 8.4.64.4 На экране осциллографа появится осциллограмма положительного импульса пх(+) с данными измерений амплитуды и длительности, а так же на индикаторе мультимитра в течении 2 с амплитуда импульса. Измеренные значения внести в протокол «Таблица А.64.1».

    • 8.4.64.5 Выполнить измерение системой силы постоянного тока и длительности отрицательного импульса «пх(-)». Для чего, в окне программы «Аттестация рабочего места РМ 170- 1» курсором и левой клавишей «мыши» в колонке «Разовые команды» нажать на виртуальную кнопку «Вкл. пх(-)» в соответствии с рисунком 185.

      О ЭКУ -2

      0 Вкл ш4*)

    Рисунок 185 - Измерение силы постоянного тока и длительности отрицательного импульса «пх(-)»

    • 8.4.64.6 На экране осциллографа появится осциллограмма положительного импульса пх(-) с данными измерений амплитуды и длительности, а так же на индикаторе мультимитра в течении 2 с амплитуда импульса. Измеренные значения внести в протокол «Таблица А.64.1».

    • 8.4.64.7 На основе полученных результатов значений напряжения постоянного тока и длительности импульса «Таблица А.64.1» выполнить расчеты силы постоянного тока импульсов «пх» по формуле (6):

    • I =U/R

      (6)

    где U - действительное значение напряжения;

    R- нормируемое значение сопротивления нагрузки 200 Ом ± 0,5%

    • 8.4.64.8 Абсолютную погрешность воспроизведения системой силы постоянного тока импульса «пх» определять по формуле (7):

      (7)

    Д1 1д 13ад.

    где 1Д— действительное значение силы постоянного тока;

    1зад.. -воспроизводимое системой значение силы постоянного тока.

    • 8.4.64.9 Полученные результаты вычислений внести в протокол «Таблица А.63.1».

    • 8.4.64.10 Абсолютную погрешность воспроизведения системой длительности импульса «пх» определять по формуле (8):

    Дт= Тд-Тзад.                                          (8)

    где тд- действительное значение длительности импульса.

    ^зад.. - воспроизводимое системой значение длительности импульса;

    • 8.4.64.11 Полученные результаты вычислений внести в протокол «Таблица А.64.2»

    • 8.4.64.12 Результат поверки считать положительным, если значение абсолютной погрешности воспроизведения силы постоянного тока для положительного и отрицательного им

      пульса «пх» находится в допускаемых пределах, мА..................................................................± 0,2;

      и длительности импульса «пх» находятся в пределах, с...............................................................0,14.

    В противном случае система бракуется и направляется в ремонт.

    • 8.4.65 Завершение работы.

    • 8.4.65.1 В диалоговом окне программы курсором и левой клавишей «мыши» нажать на виртуальную кнопку «Выход» в соответствии с рисунком 186.

    27В ДУ             27В       HCW j

    278Б<ггРП2 j               27В ПТ |

    Рисунок 186

    9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

    • 9.1 Результаты измерений, полученные в результате поверки занести в протокол. Рекомендуемая форма протокола приведена в приложении А.

    • 9.2 Положительные результаты поверки системы оформить свидетельством о поверке в соответствии с ПР 50.2.006-94.

    • 9.3 При несоответствии результатов поверки требованиям любого из пунктов настоящей методики система к дальнейшей эксплуатации не допускается и выдается извещение о непригодности в соответствии с ПР 50.2.006-94. В извещении указывается причина непригодности и приводится указание о направлении в ремонт или невозможности дальнейшего использования системы.

    Ведущий инженер-испытатель

    С.Н. Чурилов

    ООО «АСК Экспресс»

    Приложение А

    (рекомендуемое)

    Протокол поверки системы измерительной РМ 170 -1 контроля параметров

    изделий 170-1 зав. №____________

    Нормативный документ: _________________________________________________________

    Рабочие эталоны и вспомогательное оборудование: ____________________________________

    Условия поверки:

    температура окружающей среды_________________________________________________

    относительная влажность воздуха____________________________________________________

    атмосферное давление___________________________________________________________

    • 1 Внешний осмотр____________________________________________________________

    • 2 Опробование___________________________________________________________________

    • 3 Проверка контрольных сумм исполняемого кода (цифрового идентификатора программного обеспечения (ПО))

    • 4 Определение метрологических характеристик

    Таблица А. 1

    Действительное значение ид, В

    Измеренное системой значение Uh3M5 И

    Относительная погрешность измерений напряжения 5U, %

    Пределы допускаемой относительной погрешности измерений напряжения зидоп, %

    -8,5

    -10,0

    ±3

    -12,0

    Вывод:

    4.2 Определение относительной погрешности измерений напряжения постоянного тока по цепи «- 9 В Б»

    Таблица А.2

    Действительное значение ид, В

    Измеренное системой значение иизм, В

    Относительная погрешность измерений напряжения SU, %

    Пределы допускаемой относительной погрешности измерений напряжения зидоп, %

    -8,5

    -10,0

    ±3

    -12,0

    Вывод:

    • 4.3 Определение относительной погрешности измерений напряжения постоянного тока по цепи «- 9 В П (хх)»

      Таблица А.З

      Действительное значение ид, В

      Измеренное системой значение Пизм, И

      Относительная погрешность измерений напряжения 3U, %

      Пределы допускаемой относительной погрешности измерений напряжения зидоп, %

      -9,0

      -11,0

      ±3

      -13,0

    Вывод:_______________________

    • 4.4 Определение относительной погрешности измерений напряжения постоянного тока по цепи «- 9 В П»

    Таблица А.4

    Действительное значение ид, В

    Измеренное системой значение Uh3M> В

    Относительная погрешность измерений напряжения 8U, %

    Пределы допускаемой относительной погрешности измерений напряжения зидоп, %

    -9,0

    -11,0

    ±3

    -13,0

    Зывод:

    Таблица А. 5

    Действительное значение ид, В

    Измеренное системой значение Иизм, И

    Относительная погрешность измерений напряжения 8U, %

    Пределы допускаемой относительной погрешности измерений напряжения §идоп, %

    9,0

    11,0

    ±3

    13,0

    Вывод:_______________________

    • 4.6 Определение относительной погрешности измерений напряжения постоянного тока по цепи «9 В П»

      Таблица А.6

      Действительное значение ид, В

      Измеренное системой значение Uh3M, И

      Относительная погрешность измерений напряжения 8U, %

      Пределы допускаемой относительной погрешности измерений напряжения 8идоп, %

      9,0

      11,0

      ±3

      13,0

    Вывод:_______________________

    • 4.7 Определение относительной погрешности измерений напряжения постоянного тока по цепи «16 В П (хх)»

      Таблица А. 7

      Действительное значение ид, В

      Измеренное системой значение Иизм, И

      Относительная погрешность измерений напряжения 8U, %

      Пределы допускаемой относительной погрешности измерений напряжения 8идоп, %

      16,0

      20,0

      ±3

      24,5

    Вывод:_______________________

    • 4.8 Определение относительной погрешности измерений напряжения постоянного тока по цепи «16 В П»

      Таблица А. 8

      Действительное значение ид, В

      Измеренное системой значение Uh3M, И

      Относительная погрешность измерений напряжения 8U, %

      Пределы допускаемой относительной погрешности измерений напряжения 8идоп, %

      16,0

      20,0

      ±3

      24,5

    Вывод:

    Таблица А. 9

    Действительное значение ид, В

    Измеренное системой значение иизм, в

    Относительная погрешность измерений напряжения 5U, %

    Пределы допускаемой относительной погрешности измерений напряжения 5идоп, %

    17,0

    21,0

    ±3

    24,0

    Вывод:_______________________

    4.10 Определение относительной погрешности измерений напряжения постоянного тока по цепи «18 В П»

    Таблица А. 10

    Действительное значение ид, В

    Измеренное системой значение Пизм> И

    Относительная погрешность измерений напряжения 5U, %

    Пределы допускаемой относительной погрешности измерений напряжения 5идоп, %

    17,0

    21,0

    ±3

    24,0

    Вывод:_______________________

    • 4.11 Определение относительной погрешности измерений напряжения постоянного тока по цепи «18 В Б»

    Таблица А. 11

    Действительное значение ид, В

    Измеренное системой значение Иизм> В

    Относительная погрешность измерений напряжения 5U, %

    Пределы допускаемой относительной погрешности измерений напряжения 5идоп, %

    17,0

    21,0

    ±3

    24,0

    Вывод:

    • 4.12 Определение относительной погрешности измерений напряжения постоянного тока по цепи «- 18 В Б (хх)»

    Таблица А. 12

    Действительное значение ид, В

    Измеренное системой значение иизм, в

    Относительная погрешность измерений напряжения 5U, %

    Пределы допускаемой относительной погрешности измерений напряжения 5Uaon, %

    - 17,0

    -21,0

    ±3

    -24,0

    Вывод:

    "аблица А. 13

    Действительное значение ид, В

    Измеренное системой значение Uh3MJ В

    Относительная погрешность измерений напряжения SU, %

    Пределы допускаемой относительной погрешности измерений напряжения 8идоп, %

    - 17,0

    -21,0

    ±3

    -24,0

    Зывод:

    • 4.14 Определение относительной погрешности измерений напряжения постоянного тока по цепи «- 27 В П (хх)»

    Таблица А. 14

    Действительное значение ид, В

    Измеренное системой значение Оизм, В

    Относительная погрешность измерений напряжения SU, %

    Пределы допускаемой относительной погрешности измерений напряжения 8идоп, %

    -24,0

    -29,0

    ±3

    -34,0

    Вывод:

    • 4.15 Определение относительной погрешности измерений напряжения постоянного тока по цепи «- 27 В П»

    Таблица А. 15

    Действительное значение ид, В

    Измеренное системой значение Оизм» В

    Относительная погрешность измерений напряжения SU, %

    Пределы допускаемой относительной погрешности измерений напряжения 8идоп, %

    -24,0

    -29,0

    ±3

    -34,0

    Вывод:

    • 4.16 Определение относительной погрешности измерений напряжения постоянного тока по цепи «- 27 В Н (хх)»

    Таблица А. 16

    Действительное значение ид, В

    Измеренное системой значение ОИЗМ> В

    Относительная погрешность измерений напряжения SU, %

    Пределы допускаемой относительной погрешности измерений напряжения зидоп, %

    -24,0

    -29,0

    ±3

    -34,0

    Вывод:

    СИ PM 17U - 1.95UU-U МП

    Таблица А. 17

    Действительное значение ид, В

    Измеренное системой значение Uh3M, В

    Относительная погрешность измерений напряжения 5U, %

    Пределы допускаемой относительной погрешности измерений напряжения 5идоп, %

    -24,0

    -29,0

    ±3

    -34,0

    Зывод:

    • 4.18 Определение относительной погрешности измерений напряжения постоянного тока по цепи «27 В ПЗ-2»

    Таблица А. 18

    Действительное значение ид, В

    Измеренное системой значение Uh3M) 13

    Относительная погрешность измерений напряжения 5U, %

    Пределы допускаемой относительной погрешности измерений напряжения 5идоп, %

    24,0

    27,0

    ±3

    29,0

    Зывод:

    • 4.19 Определение относительной погрешности измерений напряжения постоянного тока по цепи «27 В ПЗ-1 (хх)»

    Таблица А. 19

    Измеренное системой значение Иизм, В

    Измеренное эталоном значение иэт, В

    Относительная погрешность измерений напряжения 5U, %

    Пределы допускаемой относительной погрешности измерений напряжения 5идоп, %

    ±3

    Зывод:

    • 4.20 Определение относительной погрешности измерений напряжения постоянного тока по цепи «27 В ПЗ-1»

    Таблица А.20

    Номинальное значение Ином, В

    Измеренное системой значение Инзм, В

    Измеренное эталоном значение иэт,в

    Относительная погрешность измерений напряжения 5U, %

    Пределы допускаемой относительной погрешности измерений напряжения SUaon, %

    24

    28

    ±3

    29

    Зывод:

    СИ FM I /O - 1.4500-0 МП

    Таблица А.21

    Номинальное значение Uhoms И

    Измеренное системой значение

    Uh3M> И

    Измеренное эталоном значение иэт, В

    Относительная погрешность измерений напряжения 8U, %

    Пределы допускаемой относительной погрешности измерений напряжения 8идоп, %

    24

    29

    ±3

    34

    Вывод:

    4.22 Определение относительной погрешности измерений напряжения постоянного тока по цепи «27 В К»

    Таблица А.22

    Номинальное значение Uh0M5 В

    Измеренное системой значение

    Uji3M> Н

    Измеренное эталоном значение иэт, В

    Относительная погрешность измерений напряжения 8U, %

    Пределы допускаемой относительной погрешности измерений напряжения 8идоп, %

    24

    29

    ±3

    34

    Вывод:

    4.23 Определение относительной погрешности измерений напряжения постоянного тока по цепи «- 27 В К (хх)»

    Таблица А.23

    Измеренное системой значение UjBM) В

    Измеренное эталоном значение иэт,в

    Относительная погрешность измерений напряжения 8U, %

    Пределы допускаемой относительной погрешности измерений напряжения зидоп, %

    ±3

    Вывод:

    • 4.24 Определение относительной погрешности измерений напряжения постоянного тока по цепи «- 27 В К»

    Таблица А. 24

    Номинальное значение UHOM> В

    Измеренное системой значение

    UH3M, В

    Измеренное эталоном значение иэт, В

    Относительная погрешность измерений напряжения 8U, %

    Пределы допускаемой относительной погрешности измерений напряжения 8идоп, %

    -24

    -29

    ±3

    -34

    Вывод:

    СИ РМ Г/и - l.yiUU-U мн

    Таблица А.25

    Номинальное значение UhOMJ В

    Измеренное системой значение иизм, в

    Измеренное эталоном значение

    Иэт, В

    Относительная погрешность измерений напряжения 5U, %

    Пределы допускаемой относительной погрешности измерений напряжения 5U„on, %

    24

    ±3

    29

    34

    Вывод:_______________________

    • 4.26 Определение относительной погрешности измерений напряжения постоянного тока по цепи «27 В НВ»

    Таблица А.26

    Номинальное значение Uhom, В

    Измеренное системой значение

    U„3„, В

    Измеренное эталоном значение иэт, В

    Относительная погрешность измерений напряжения 5U, %

    Пределы допускаемой относительной погрешности измерений напряжения бидоп, %

    24

    ±3

    29

    34

    Вывод:_______________________

    • 4.27 Определение относительной погрешности измерений напряжения постоянного тока по цепи «27 В Н»

    Таблица А.27

    Номинальное значение UНОМ, В

    Измеренное системой значение

    Визм, В

    Измеренное эталоном значение иэт, В

    Относительная погрешность измерений напряжения 5U, %

    Пределы допускаемой относительной погрешности измерений напряжения бидоп, %

    24

    28

    ±3

    30

    Зывод:

    • 4.28 Определение относительной погрешности измерений напряжения постоянного тока по цепи «27 В НГ»

    Таблица А.28

    Номинальное значение Uhom, В

    Измеренное системой значение

    Uh3M5 В

    Измеренное эталоном значение иэт, В

    Относительная погрешность измерений напряжения 5U, %

    Пределы допускаемой относительной погрешности измерений напряжения 6U„nn, %

    24

    ± 3

    29

    34

    Таблица А. 29

    Номинальное значение Ином? И

    Измеренное системой значение

    U1I3M5 В

    Измеренное эталоном значение

    Иэт, В

    Относительная погрешность измерений напряжения 8U, %

    Пределы допускаемой относительной погрешности измерений напряжения 8идоп, %

    24

    29

    ±3

    34

    Вывод:_______________________

    • 4.30 Определение относительной погрешности измерений напряжения постоянного тока по цепи «62 В АК (хх)»

    Таблица А.ЗО

    Номинальное значение Ином? В

    Измеренное системой значение

    Пизм, В

    Измеренное эталоном значение иэт, В

    Относительная погрешность измерений напряжения 5U, %

    Пределы допускаемой относительной погрешности измерений напряжения 8идоп, %

    53

    ±3

    58

    63

    Вывод:_______________________

    • 4.31 Определение относительной погрешности измерений напряжения постоянного тока по цепи «62 В АК»

    Таблица А. 31

    Номинальное значение Uhom, В

    Измеренное системой значение

    ПизМ5 В

    Измеренное эталоном значение иэт, в

    Относительная погрешность измерений напряжения 8U, %

    Пределы допускаемой относительной погрешности измерений напряжения 8идоп, %

    53

    ±3

    58

    63

    Вывод:_______________________

    • 4.32 Определение относительной погрешности измерений напряжения постоянного тока по цепи «27 В ДУ»

    Таблица А. 32

    Номинальное значение Uhom, В

    Измеренное системой значение

    Uh3M> В

    Измеренное эталоном значение иэт,в

    Относительная погрешность измерений напряжения 8U, %

    Пределы допускаемой относительной погрешности измерений напряжения 8идоп, %

    24

    ±3

    29

    34

    Таблица А.ЗЗ

    Действительное значение ид, В

    Измеренное системой значение Иизм, В

    Относительная погрешность измерений напряжения 8U, %

    Пределы допускаемой относительной погрешности измерений напряжения зидоп, %

    24,0

    27,0

    ±3

    30,0

    Зывод:

    • 4.34 Определение абсолютной погрешности измерений силы постоянного тока по цепи «- 9 В Б»

    Таблица А.34

    Номинальное значение силы постоянного тока, 1н, А

    Действительное значение силы постоянного тока, 1д, А

    Измеренное системой значение силы постоянного тока 1Изм, А

    Абсолютная погрешность измерений силы постоянного тока AI, А

    Пределы допускаемой абсолютной погрешности измерений силы постоянного тока А1доп, А

    0,1

    0,8

    ±0,1

    1,3

    Зывод:

    • 4.35 Определение абсолютной погрешности измерений силы постоянного тока по цепи «- 9 В П»

    Таблица А. 35

    Номинальное значение силы постоянного тока, 1н, А

    Действительное значение силы постоянного тока, 1д, А

    Измеренное системой значение силы постоянного тока 1изм, А

    Абсолютная погрешность измерений силы постоянного тока AI, А

    Пределы допускаемой абсолютной погрешности измерений силы постоянного тока А1доп, А

    0,1

    0,5

    ±0,1

    0,8

    Зывод:

    • 4.36 Определение абсолютной погрешности измерений силы постоянного тока по цепи «9 В П»

    Таблица А.36

    Номинальное значение силы постоянного тока, 1н, А

    Действ ительное значение силы постоянного тока, 1д, А

    Измеренное системой значение силы постоянного тока 1изм, А

    Абсолютная погрешность измерений силы постоянного тока AI, А

    Пределы допускаемой абсолютной погрешности измерений силы постоянного тока А1доп, А

    0,1

    3,0

    ±0,1

    5,6

    Зывод:

    Таблица А. 37

    Номинальное значение силы постоянного тока, 1н, А

    Действительное значение силы постоянного тока, 1д, А

    Измеренное системой значение силы постоянного тока 1изм, А

    Абсолютная погрешность измерений силы постоянного тока AI, А

    Пределы допускаемой абсолютной погрешности измерений силы постоянного тока А1Доп, А

    0,1

    1,5

    ±0,1

    3,0

    Вывод:

    • 4.38 Определение абсолютной погрешности измерений силы постоянного тока по цепи «18 В П»

    Таблица А. 38

    Номинальное значение силы постоянного тока, 1н, А

    Действительное значение силы постоянного тока, 1да А

    Измеренное системой значение силы постоянного тока 1изм, А

    Абсолютная погрешность измерений силы постоянного тока AI, А

    Пределы допускаемой абсолютной погрешности измерений силы постоянного тока А1д0П, А

    0,1

    1,5

    ±0,1

    3,5

    Зывод:

    • 4.39 Определение абсолютной погрешности измерений силы постоянного тока по цепи «18 В Б»

    Таблица А. 39

    Номинальное значение силы постоянного тока, 1н, А

    Действительное значение силы постоянного тока, 1д, А

    Измеренное системой значение силы постоянного тока 1шм, А

    Абсолютная погрешность измерений силы постоянного тока AI, А

    Пределы допускаемой абсолютной погрешности измерений силы постоянного тока А1доп, А

    0,1

    0,2

    ±0,1

    0,4

    Зывод:

    • 4.40 Определение абсолютной погрешности измерений силы постоянного тока по цепи «- 18В Б»

    Таблица А.40

    Номинальное значение силы постоянного тока, 1н, А

    Действ ительное значение силы постоянного тока, 1д, А

    Измеренное системой значение силы постоянного тока 1„зМ, А

    Абсолютная погрешность измерений силы постоянного тока AI, А

    Пределы допускаемой абсолютной погрешности измерений силы постоянного тока А1лоп, А

    0,1

    0,2

    ±0,1

    0,4

    Зывод:

    Таблица А.41

    Номинальное значение силы постоянного тока, 1н, А

    Действительное значение силы постоянного тока, 1д, А

    Измеренное системой значение силы постоянного тока 1„зМ, А

    Абсолютная погрешность измерений силы постоянного тока AI, А

    Пределы допускаемой абсолютной погрешности измерений силы постоянного тока Д1ппп, А

    0,1

    1,5

    ±0,1

    3,0

    Вывод:

    • 4.42 Определение абсолютной погрешности измерений силы постоянного тока по цепи «- 27 В Н»

    Таблица А.42

    Номинальное значение силы постоянного тока, 1н, А

    Действительное значение силы постоянного тока, 1д, А

    Измеренное системой значение силы постоянного тока 1щм, А

    Абсолютная погрешность измерений силы постоянного тока AI, А

    Пределы допускаемой абсолютной погрешности измерений силы постоянного тока Д1доп, А

    0,1

    0,3

    ±0,1

    0,5

    Вывод:

    • 4.43 Определение абсолютной погрешности измерений силы постоянного тока по цепи «27ВПЗ-1»

    Таблица А.43

    Номинальное значение силы постоянного тока, 1н, А

    Действительное значение силы постоянного тока, 1д, А

    Измеренное системой значение силы постоянного тока 1и!м, А

    Абсолютная погрешность измерений силы постоянного тока Д1, А

    Пределы допускаемой абсолютной погрешности измерений силы постоянного тока Д1д„п, А

    0,1

    0,8

    ±0,1

    1,3

    Зывод:

    • 4.44 Определение абсолютной погрешности измерений силы постоянного тока по цепи «27 В К»

    Таблица А.44

    Номинальное значение силы постоянного тока, 1н, А

    Действительное значение силы постоянного тока, 1д, А

    Измеренное системой значение силы постоянного тока 1изм, А

    Абсолютная погрешность измерений силы постоянного тока Д1, А

    Пределы допускаемой абсолютной погрешности измерений силы постоянного тока Д1доп, А

    1,0

    6,0

    ±0,1

    13,0

    Зывод:

    • 4.45 Определение абсолютной погрешности измерений силы постоянного тока по цепи «- 27 В К»

    Таблица А.45

    Номинальное значение силы постоянного тока, 1н, А

    Действительное значение силы постоянного тока, 1д, А

    Измеренное системой значение силы постоянного тока 1„зМ, А

    Абсолютная погрешность измерений силы постоянного тока Д1, А

    Пределы допускаемой абсолютной погрешности измерений силы постоянного тока Д1лоп, А

    1,0

    6,0

    ±0,1

    13,0

    Зывод:

    • 4.46 Определение абсолютной погрешности измерений силы постоянного тока по цепи «27 В П»

    Таблица А.46

    Номинальное значение силы постоянного тока, 1н, А

    Действительное значение силы постоянного тока, 1д, А

    Измеренное системой значение силы постоянного тока IraM, А

    Абсолютная погрешность измерений силы постоянного тока AI, А

    Пределы допускаемой абсолютной погрешности измерений силы постоянного тока Д1лоп, А

    0,1

    2,0

    ±0,1

    3,5

    Зывод:

    • 4.47 Определение абсолютной погрешности измерений силы постоянного тока по цепи «27 В НВ»

    Таблица А.47

    Номинальное значение силы постоянного тока, 1н, А

    Действительное значение силы постоянного тока, 1д, А

    Измеренное системой значение силы постоянного тока 1из„, А

    Абсолютная погрешность измерений силы постоянного тока Д1, А

    Пределы допускаемой абсолютной погрешности измерений силы постоянного тока Д1ло„, А

    0,1

    1,0

    ±0,1

    1,2

    Зывод:

    • 4.48 Определение абсолютной погрешности измерений силы постоянного тока по цепи «27 В Н»

    Таблица А.48

    Номинальное значение силы постоянного тока, 1н, А

    Действительное значение силы постоянного тока, 1д, А

    Измеренное системой значение силы постоянного тока 1гам, А

    Абсолютная погрешность измерений силы постоянного тока Д1, А

    Пределы допускаемой абсолютной погрешности измерений силы постоянного тока Д1лоп, А

    0,1

    1,0

    ±0,1

    1,2

    Зывод:

    Таблица А.49

    Номинальное значение силы постоянного тока, 1н, А

    Действительное значение силы постоянного тока, 1д, А

    Измеренное системой значение силы постоянного тока 1изм, А

    Абсолютная погрешность измерений силы постоянного тока Д1, А

    Пределы допускаемой абсолютной погрешности измерений силы постоянного тока Д1доп, А

    0,1

    1,0

    ±0,1

    1,2

    Зывод:

    • 4.50 Определение абсолютной погрешности измерений силы постоянного тока по цепи «27 В Об»

    Таблица А.50

    Номинальное значение силы постоянного тока, 1н, А

    Действительное значение силы постоянного тока, 1д, А

    Измеренное системой значение силы постоянного тока 1изм, А

    Абсолютная погрешность измерений силы постоянного тока Д1, А

    Пределы допускаемой абсолютной погрешности измерений силы постоянного тока Д1доП, А

    0,1

    3,0

    ±0,1

    6,0

    Зывод:

    • 4.51 Определение абсолютной погрешности измерений силы постоянного тока по цепи «62 В АК»

    Таблица А. 51

    Номинальное значение силы постоянного тока, 1н, А

    Действительное значение силы постоянного тока, 1д, А

    Измеренное системой значение силы постоянного тока 1изм, А

    Абсолютная погрешность измерений силы постоянного тока Д1, А

    Пределы допускаемой абсолютной погрешности измерений силы постоянного тока А1поп, А

    0,1

    6,0

    ±0,1

    12,0

    Зывод:

    • 4.52 Определение абсолютной погрешности измерений силы постоянного тока по цепи «Им. Бат ИСУ»

    Таблица А.52

    Номинальное значение силы постоянного тока, 1н, А

    Действительное значение силы постоянного тока, 1д, А

    Измеренное системой значение силы постоянного тока 1изм, А

    Абсолютная погрешность измерений силы постоянного тока Д1, А

    Пределы допускаемой абсолютной погрешности измерений силы постоянного тока А1доп, А

    1,0

    3,0

    ±0,1

    5,0

    Зывод:

    СИ PM I /O - 1.9500-0 Mil

    • 4.53 Определение абсолютной погрешности измерений силы постоянного тока по цепи «27 В ПТ»

    Таблица А. 53

    Номинальное значение силы постоянного тока, 1н, А

    Действительное значение силы постоянного тока, 1д, А

    Измеренное системой значение силы постоянного тока 1юм, А

    Абсолютная погрешность измерений силы постоянного тока AI, А

    Пределы допускаемой абсолютной погрешности измерений силы постоянного тока А1доп, А

    1,0

    3,0

    ±0,1

    5,0

    Зывод:

    • 4.54 Определение относительной погрешности измерений напряжения постоянного тока по цепям «Имит пх», «Имит пу» и «Имит nz»

    Таблица А.54

    Наименование цепи

    Действительное значение ид,в

    Измеренное системой значение иизм, В

    Относительная погрешность воспроизведения напряжения 8U, %

    Пределы допускаемой относительной погрешности воспроизведения напряжения 8идоп, %

    «Имит пх»

    1,0

    ±5

    3,0

    5,0

    «Имит пу»

    1,0

    3,0

    5,0

    «Имит nz»

    1,0

    3,0

    5,0

    Вывод:_______________________

    • 4.55 Определение относительной погрешности измерений напряжения постоянного тока по цепи «Сраб Икт»

    Таблица А. 55

    Действительное значение ид, В

    Измеренное системой значение

    UH3M, В

    Относительная погрешность воспроизведения напряжения 8U, %

    Пределы допускаемой относительной погрешности воспроизведения напряжения 8идоп, %

    2,0

    ±5

    4,0

    6,0

    • 4.56 Определение относительной погрешности измерений напряжения постоянного тока по цепи «CBt»

    Таблица А. 56

    Действительное значение ид, В

    Измеренное системой значение

    Uh3M> В

    Относительная погрешность воспроизведения напряжения 8U, %

    Пределы допускаемой относительной погрешности воспроизведения напряжения 8идоп, %

    2,0

    ±5

    4,0

    6,0

    Вывод:_______________________

    • 4.57 Определение относительной погрешности измерений напряжения постоянного то-капо цепи «C3t»

    Таблица А. 5 7

    Действительное значение ид, В

    Измеренное системой значение

    UH3M, В

    Относительная погрешность воспроизведения напряжения 8U, %

    Пределы допускаемой относительной погрешности воспроизведения напряжения зидоп, %

    2,0

    ±5

    4,0

    6,0

    Вывод:_______________________

    • 4.58 Определение относительной погрешности измерений напряжения постоянного тока по цепи «ишрк»

    Таблица А, 5 8

    Действительное значение ид, В

    Измеренное системой значение

    Uh3M, В

    Относительная погрешность воспроизведения напряжения 8U, %

    Пределы допускаемой относительной погрешности воспроизведения напряжения зидоп, %

    1,0

    ±5

    3,0

    5,0

    Вывод:_______________________

    • 4.59 Определение относительной погрешности измерений напряжения постоянного тока по цепям «УСх», «УСу» и «YCz»

    Таблица А. 5 9

    Наименование цепи

    Действительное значение ид,в

    Измеренное системой значение иизн, В

    Относительная погрешность воспроизведения напряжения 8U, %

    Пределы допускаемой относительной погрешности воспроизведения напряжения 8идоп, %

    1

    2

    3

    4

    5

    «УСх»

    1,0

    ±5

    3,0

    5,0

    «УСу»

    1,0

    3,0

    5,0

    Продолжение таблицы A.59

    1

    2

    3

    4

    5

    «YCz»

    1,0

    ±5

    3,0

    5,0

    Вывод:_______________________

    • 4.60 Определение абсолютной погрешности измерений напряжения постоянного тока начального положения и максимального отклонения рулей по цепям Pl + Р4 на выходе ДОС

    Таблица А.60.1 - Определение абсолютной погрешности измерений напряжения постоянного тока начального положения рулей

    Наименование канала

    Действительное значение напряжения, илмВ

    Значение напряжения измеренные системой, UH3M, мВ

    Абсолютная погрешность воспроизведения напряжения, AUmB

    Пределы допускаемой абсолютной погрешности измерений, Ааоп мВ

    1

    2

    3

    4

    5

    Р1

    0,1

    ±4

    0,4

    0,6

    минус 0,1

    минус 0,4

    минус 0,6

    Р2

    0,1

    0,4

    0,6

    минус 0,1

    минус 0,4

    минус 0,6

    РЗ

    0,1

    0,4

    0,6

    минус 0,1

    минус 0,4

    минус 0,6

    Р4

    0,1

    0,4

    0,6

    минус 0,1

    минус 0,4

    минус 0,6

    Таблица А.60.2 - Определение абсолютной погрешности измерений напряжения постоянного тока максимального отклонения рулей

    Наименование канала

    Действительное значение напряжения, ил В

    Значение напряжения измеренные системой, и„зМ, В

    Относительная погрешность воспроизведения напряжения, 8U%

    Пределы допускаемой относительной погрешности измерений, 8ЛОП %

    Р1

    9

    ±5

    11

    12

    минус 9

    минус 11

    минус 12

    Р2

    9

    11

    12

    минус 9

    минус 11

    минус 12

    РЗ

    9

    11

    12

    минус 9

    минус 11

    минус 12

    Р4

    9

    11

    12

    минус 9

    минус 11

    минус 12

    Вывод:_______________________

    • 4.61 Определение относительной погрешности измерений напряжения постоянного тока начального отклонения рулей и управляющих сигналов по цепям 81,811, 8э и 81 + 84 воспроизводимых ИСУ

    Таблица А.61.1 - Определение абсолютной погрешности измерений напряжения постоянного тока воспроизводимых ИСУ начального отклонения рулей

    Наименование канала

    Действительное значение напряжения, илмВ

    Значение напряжения измеренные системой, UH3M, мВ

    Абсолютная погрешность воспроизведения напряжения, AUmB

    Пределы допускаемой абсолютной погрешности измерений, Алоп мВ

    1

    2

    3

    4

    5

    81

    0,1

    ±4

    0,4

    0,7

    минус 0,1

    минус 0,4

    минус 0,7

    82

    0,1

    0,4

    0,7

    минус 0,1

    минус 0,4

    минус 0,7

    Продолжение таблицы А.61.1

    1

    2

    3

    4

    5

    83

    0,1

    ±4

    0,4

    0,7

    минус 0,1

    минус 0,4

    минус 0,7

    84

    0,1

    0,4

    0,7

    минус 0,1

    минус 0,4

    минус 0,7

    81

    0,1

    0,4

    0,7

    минус 0,1

    минус 0,4

    минус 0,7

    811

    0,1

    0,4

    0,7

    минус 0,1

    минус 0,4

    минус 0,7

    8э

    0,1

    0,4

    0,7

    минус 0,1

    минус 0,4

    минус 0,7

    Вывод:_______________________

    Таблица А. 61.2 - Определение относительной погрешности напряжения постоянного тока воспроизводимых ИСУ максимального отклонения рулей

    Наименование канала

    Действительное значение напряжения, иЛ В

    Значение напряжения измеренные системой, Ura, В

    Относительная погрешность воспроизведения напряжения, 8U%

    Пределы допускаемой относительной погрешности измерений, 8ИОП %

    1

    2

    3

    4

    5

    81

    9

    ±5

    И

    12

    минус 9

    минус 11

    минус 12

    82

    9

    И

    12

    минус 9

    минус 11

    минус 12

    Продолжение таблицы А.61.2

    1

    2

    3

    4

    5

    83

    9

    ±5

    И

    12

    минус 9

    минус 11

    минус 12

    84

    9

    И

    12

    минус 9

    минус 11

    минус 12

    81

    9

    И

    12

    минус 9

    минус 11

    минус 12

    811

    9

    И

    12

    минус 9

    минус 11

    минус 12

    8э

    9

    И

    12

    минус 9

    минус 11

    минус 12

    Вывод:_______________________

    • 4.62 Определение относительной погрешности воспроизведения напряжения трехфазного переменного тока

    Таблица А. 62 - Определение абсолютной погрешности измерений амплитуд трехфазного напряжения переменного тока

    Наименование канала

    Действительное значение напряжения, Ua В

    Значение напряжения измеренные системой, U„3M, В

    Относительная погрешность воспроизведения напряжения, 8U%

    Пределы допускаемой относительной погрешности измерений, 8ЛПП %

    1

    2

    3

    4

    5

    А-В

    33,0

    ±5

    36,0

    39,0

    В-С

    33,0

    36,0

    39,0

    А-С

    33,0

    36,0

    39,0

    Вывод:

    СИ PM I /O - 1.9500-0 Mil

    • 4.63 Определение абсолютной погрешности воспроизведения номинальных значений силы постоянного тока и длительности импульсов «пх(+)>> и «пх(-)>>

    Таблица А.63.1

    Измеренное эталоном значение напряжения постоянного тока положительного импульса «пх» U3T В

    Измеренное эталоном значение напряжения постоянного тока отрицательного импульса «пх» U3T В

    Т аблица А.63.2

    Полярность импульса

    Значение силы постоянного тока импульса «пх» 1н мА

    Действительное значение силы постоянного тока импульса «пх» I, мА

    Абсолютная погрешность воспроизведения значений силы постоянного тока «пх», AI, мА

    Пределы допускаемой абсолютной погрешности воспроизведений значений силы постоянного тока «пх» А1ДОп, мА

    отрицательный

    7.2

    ±0,2

    положительный

    Действительное значение длительности положительного импульса составляет:________с

    (номинальное значение 2,00 с ± 0,14 с)

    Вывод:_______________________

    Заключение

    Настройки внешнего вида
    Цветовая схема
    Ширина
    Левая панель
