Методика поверки «Измерители напряжения прикосновения и параметров устройств защитного отключения MRP-120 производства SONEL S.A., Польша» (MRP-120-06 МП)

. Евдокимов

Генералы!ып директор

ЭЛ”

параметров устройств защитного отключения

МНР* 120

Производства SONEL S.A., ПОЛЬША

МЕТОДИКА ПОВЕРКИ

MRP-120-06 МП м о с к в л

2006 г.

• 1 ОПЕРАЦИИ И СРЕДСТВА ПОВЕРКИ.

• 2 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

• 3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 4 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

• 5 ПРОВЕДЕНИЕ ПОВЕРКИ.

  • 5.1 Внешний осмотр.

  • 5.2 Опробование.

  • 5.3 Определение метрологических характеристик.

    • 5.3.1 Определение абсолютной погрешности измерения напряжения переменного тока основной частоты

    • 5.3.2 Определение абсолютной погрешности измерения тока отключения УЗО

    • 5.3.3 Определение абсолютной погрешности измерения времени отключения УЗО

    • 5.3.4 Определение абсолютной погрешности измерения напряжения прикосновения.

    • 5.3.5 Определение абсолютной погрешности измерения сопротивления заземления.

• 6 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

ПРИЛОЖЕНИЕ А (Рекомендуемое)

Настоящая методика поверки (далее по тексту - «методика») распространяется на измерители напряжения прикосновения и параметров устройств защитного отключения типа MRP-120 и устанавливает методику их первичной и периодической поверки.

Рекомендуемый межповерочный интервал - один год.

Определения

ДИФФЕРЕНЦИАЛЬНЫЙ ТОК- действующее значение векторной суммы токов, протекающих в главной цепи устройства защитного отключения.

УЗО - контактный коммутационный аппарат, предназначенный включать, проводить и отключать электрические цепи при нормальном состоянии электрической цепи, а также автоматически отключать электрическую цепь в случае, когда значение дифференциального тока достигает заданной величины в определенных условиях.

ОТКЛЮЧАЮЩИЙ ДИФФЕРЕНЦИАЛЬНЫЙ ТОК - значение дифференциального тока , вызывающее отключение УЗО при заданных условиях эксплуатации.

НОМИНАЛЬНЫЙ ОТКЛЮЧАЮЩИЙ ДИФФЕРЕНЦИАЛЬНЫЙ ТОК - установленное изготовителем значение отключающего дифференциального тока, при котором устройство защитного отключения должно срабатывать при заданных условиях.

ВРЕМЯ ОТКЛЮЧЕНИЯ УЗО - промежуток времени между моментом внезапного появления отключающего дифференциального тока и моментом гашения дуги на всех полюсах УЗО.

СЕЛЕКТИВНОЕ УЗО (УЗО типа S ) - УЗО, с заранее установленным значением предельного времени неотключения, в течение которого устройство защитного отключения общего применения должно отключить электрическую цепь при наличии в ней тока замыкания на землю.

НАПРЯЖЕНИЕ ПРИКОСНОВЕНИЯ - напряжение, появляющееся на теле человека или животного при одновременном прикосновении к двум проводящим частям, находящимся под разными потенциалами, или к одной проводящей части, находящейся под напряжением, и к земле.

БЕЗОПАСНОЕ НАПРЯЖЕНИЕ ПРИКОСНОВЕНИЯ (БЕЗОПАСНОЕ НАПРЯЖЕНИЕ) -самое высокое допустимое значение напряжения прикосновения, которое может долгосрочно сохраняться в определённых условиях окружающей среды без нанесения вреда человеку.

(В зависимости от условий окружающей среды составляет 50, 25 или 12,5 вольт.)

ЗАЩИТНОЕ ЗАЗЕМЛЕНИЕ - заземление проводящих частей электроустановки здания или проводящих частей здания, выполняемое с целью обеспечения электробезопасности.

СОПРОТИВЛЕНИЕ ЗАЗЕМЛЯЮЩЕГО УСТРОЙСТВА - отношение напряжения на заземляющем устройстве к электрическому току, стекающему с заземлителя в землю.

• 1.1 При проведении поверки проводят операции, указанные в таблице 1 и должны использоваться средства поверки, указанные в таблице 2.

Таблица 1 -Операции поверки

• 1.2 При несоответствии характеристик поверяемых измерителей установленным требованиям по любому из пунктов таблицы 1 их к дальнейшей поверке не допускают и последующие операции не проводят, за исключением оформления результатов по п. 6.2.

Таблица 2 -Средства поверки

Примечание Допускается применять другие средства поверки, метрологические и технические характеристики которых не хуже приведенных в таблице 2.

К поверке измерителей допускают лиц, аттестованных на право поверки средств измерений электрических величин.

Поверитель должен пройти инструктаж по технике безопасности и иметь удостоверение на право работы на электроустановках с напряжением до 1000 В с группой допуска не ниже III.

При проведении поверки должны быть соблюдены требования ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.3-75, ГОСТ 12.3.019-80, "Правил эксплуатации электроустановок потребителей" и "Правил техники безопасности при эксплуатации электроустановок потребителей", утвержденных Главгосэнергонадзором.

Должны также быть обеспечены требования безопасности, указанные в эксплуатационных документах на средства поверки, испытательное оборудование и измерители.

• 4.1 При проведении поверки должны соблюдаться следующие условия:

• температура окружающей среды, ° С

• •  атмосферное давление, кПа

• •  относительная влажность воздуха, %

• электропитание - однофазная сеть, В

• частота, Гц

• коэффициент несинусоидальности

• 4.2 Средства поверки подготавливают к работе согласно указаниям, приведенным в соответствующих эксплуатационных документах.

• 4.3 Определение метрологических характеристик должно проводиться со штатными калиброванными проводами, из комплекта измерителя, фиксированной длины.

• 4.4 В качестве элементов питания поверяемого измерителя, необходимо использовать щелочные (алкалиновые) элементы питания 1,5 В типа LR6 (AA). Использование солевых или аккумуляторных элементов питания недопустимо

При проведении внешнего осмотра должно быть установлено соответствие поверяемого измерителя следующим требованиям:

• комплектности измерителя в соответствии с руководством по эксплуатации;

• не должно быть механических повреждений корпуса, лицевой панели, органов управления, все надписи на панелях должны быть четкими и ясными;

• все разъемы не должны иметь повреждений и должны быть чистыми.

При наличии дефектов поверяемый измеритель бракуется и подлежит ремонту.

Проверяется работоспособность дисплея и клавиш управления; режимы, отображаемые на дисплее, при нажатии соответствующих клавиш и переключении переключателя режимов измерений, должны соответствовать руководству по эксплуатации.

• 5.2.1 Проверка правильности автоматического контроля измерительных входов.

Проверку следует проводить при установке кругового переключателя измерителя на функции UB, IA в соответствии с таблицей 3.

Таблица 3 - проверка автоматического контроля подключения входов измерителя..

Где н.к. - не подключён (нет контакта).

MRP-120-06A МП

Проверка проводится с использованием схемы, показанной на рисунке 1, при этом последовательность операций должна быть следующей:

• - включить питание измерителя нажатием клавиши [<Я ;

• - проверить выполнение условий п.1 и п.8 таблицы 3;

• - подключить входы L и N к сети, вход PE соединить накоротко с входом N (см. рисунок 1.А); проверить выполнение условий п.2 таблицы 3;

• - подключить входы N и L к сети, вход PE соединить накоротко с входом L (см. рисунок 1.Б); проверить выполнение условий п.3 таблицы 3;

• - подключить входы L и PE к сети (см. рисунок 1.В), вход N отключен; проверить выполнение условий п.4 таблицы 3;

• - подключить входы N и PE к сети (см. рисунок 1.Г), вход L отключен; проверить выполнение условий п.5 таблицы 3;

• - подключить входы L и N к сети, вход PE отключен (см. рисунок 1.Д); проверить выполнение условий п.6 и п.8 таблицы 3;

• - подключить входы N и L к сети, вход PE отключен (см. рисунок 1.Е); проверить выполнение условий п.7 и п.8 таблицы 3.

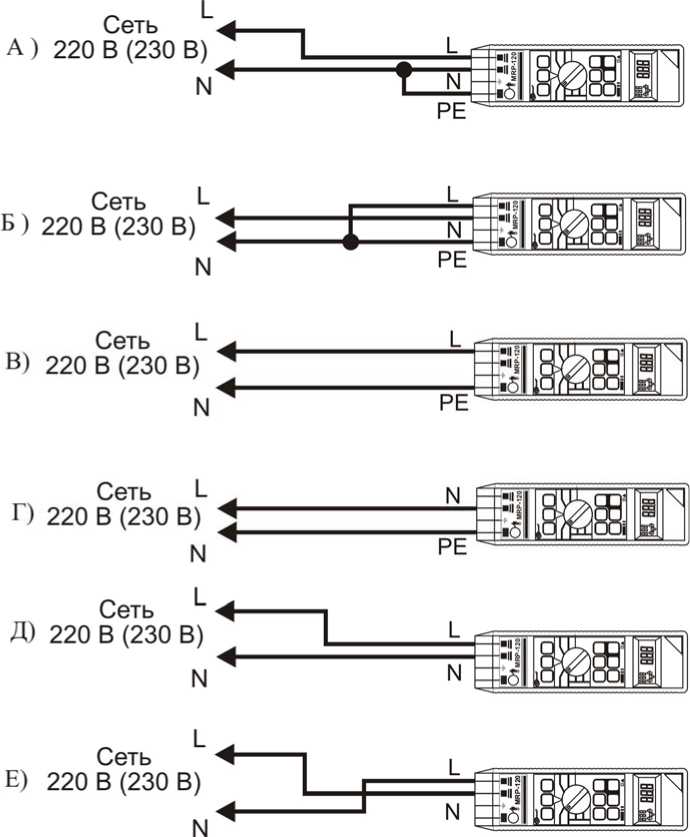

Рисунок 1 - Структурная схема проверки автоматического контроля измерительных входов

Автоматический контроль измерительных входов следует считать правильным, если выполнены все условия Таблицы 3.

• 5.2.2 Проверка правильности работы электрода прикосновения.

Поворотный переключатель измерителя следует установить в позицию и одним пальцем прикоснуться к электроду прикосновения на нем (круглая металлическая пластина на лицевой панели измерителя). При этом, в случае подключения гнезда PE измерителя к фазному проводнику сети, он должен отобразить на дисплее надпись РЕ, а в случае подключения гнезда PE к нулевому проводнику сети на дисплее прибора должен быть отображен „0”.

Поверяемый измеритель подключают к калибратору В1-28 и устанавливают поворотный переключатель режимов работы в положение UL-N (см. рисунок 2). На калибраторе устанавливают значения в точках, в соответствии с таблицей А.1 Приложения А. После включения питания нажатием клавиши [О~], измеритель автоматически производит измерение напряжения между разъемами L и N. По окончании измерения фиксируются показания поверяемого измерителя, и результат заносится в эту же таблицу.

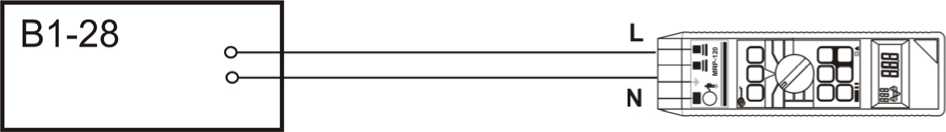

Рисунок 2 - Структурная схема определения абсолютной погрешности измерения действующего значения напряжения переменного тока

где    MRP-120 - поверяемый измеритель;

В1-28 - калибратор-вольтметр универсальный.

Абсолютную погрешность измерения напряжения определяют по формуле (1):

AU= иизм -Пуст                                              (1)

где   и_уст - показания калибратора;

и_изм - показания поверяемого измерителя.

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблицы А.1 Приложения А.

Поверяемый измеритель подключают к миллиамперметру Э537 (см. рисунок 3) и включают сервисный режим работы.

Запуск сервисного режима: включить измеритель клавишей ®, держа в предварительно нажатом состоянии клавишу Д выбора вида дифференциального тока, а также клавишу |s| выбора селективного УЗО. Эти клавиши удерживать в нажатом состоянии до введения измерителя в сервисный режим, т.е. когда на дисплее появится надпись Е5Е

На поверяемом измерителе устанавливаются:

• - безопасный уровень напряжения - 50 В при помощи клавиши

• - величина номинального дифференциального тока, в соответствии с таблицей А.2 Приложения А, при помощи клавиши i n ;

• - вид дифференциального тока - синусоидальный дифференциальный ток с положительной начальной фазой, при помощи клавиши Ц)

После нажатия клавиши @ измеритель в течении 4 секунд генерирует номинальный отключающий дифференциальный ток с выбранной формой и установленным значением. Фиксируются показания поверяемого измерителя, и результат заносится в эту же таблицу.

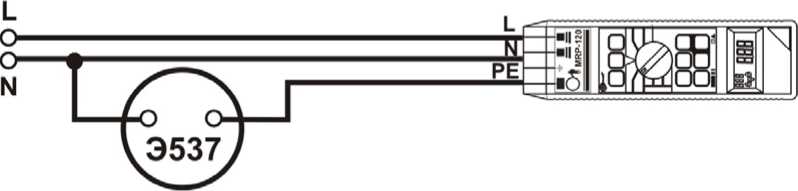

Рисунок 3 - Структурная схема определения абсолютной погрешности измерения тока отключения УЗО

где MRP-120 - поверяемый измеритель;

Э537 - миллиамперметр.

Абсолютную погрешность измерения тока отключения УЗО определяют по формуле (2):

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблицы А.2 Приложения А.

Поверяемый измеритель подключают к калибратору времени отключения УЗО CZASK v2.0 (см. рисунок 4) и устанавливают поворотный переключатель режимов работы в положение RE, tA.

На поверяемом измерителе устанавливаются:

• - безопасный уровень напряжения - 50 В при помощи клавиши (Г|;

• - величина номинального дифференциального тока - 100 мА, при помощи клавиши ^{1 n ;}

• - вид дифференциального тока - синусоидальный дифференциальный ток с положительной начальной фазой, при помощи клавиши Ц)

На калибраторе устанавливают значения в точках, в соответствии с таблицей А.3 Приложения А. После нажатия клавиши    на дисплее появится значение сопротивления заземления,

при повторном нажатии клавиши    на дисплее высвечивается измеренное значение времени

отключения. Для измерения времени отключения с номиналом 490 мс на поверяемом измерителе следует, с помощью клавиши Щ, установить режим измерения селективного УЗО. В этом режиме измерение происходит через 30 с после нажатия клавиши и в основном поле дисплея производится отсчет от 30 до 0. По окончании измерения фиксируются показания поверяемого измерителя, и результат заносится в таблицу А.3 Приложения А.

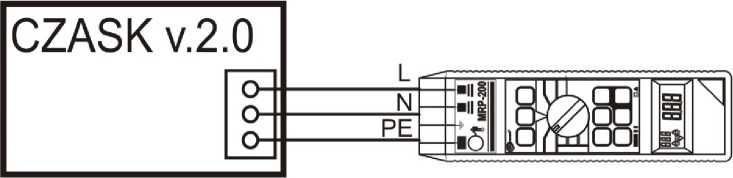

Рисунок 4 - Структурная схема определения абсолютной погрешности измерения времени отключения УЗО

где    MRP-120 - поверяемый измеритель;

CZASK v2.0 - калибратор времени отключения УЗО.

Абсолютную погрешность измерения время отключения УЗО определяют по формуле (3):

At= ^зм ^ст                                            (3)

где   tyo-r - номинальное значение

tww - показания поверяемого измерителя.

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблицы А.3 Приложения А

Поверяемый измеритель подключают к магазину сопротивлений OD-2-D (см. рисунок 5) и устанавливают поворотный переключатель режимов работы в положение UB, IA. На магазине OD-2-D устанавливаются значения в соответствии с таблицей А.4 Приложения А.

На поверяемом измерителе устанавливаются:

• - безопасный уровень напряжения (50 В) при помощи клавиши

• - величина номинального дифференциального тока при помощи клавиши i n , в соответствии с таблицей А4 приложения А;

• - вид дифференциального тока - синусоидальный дифференциальный ток с положительной начальной фазой, при помощи клавиши QSF)

Измерения выполняют нажатием клавиши [^81ЖКГ]. После каждого измерения необходимо нажатие клавиши чтобы при последующем измерении, поверяемый измеритель мог снова выполнить измерение напряжения прикосновения. Фиксируются показания поверяемого измерителя, и результат заносится в эту же таблицу.

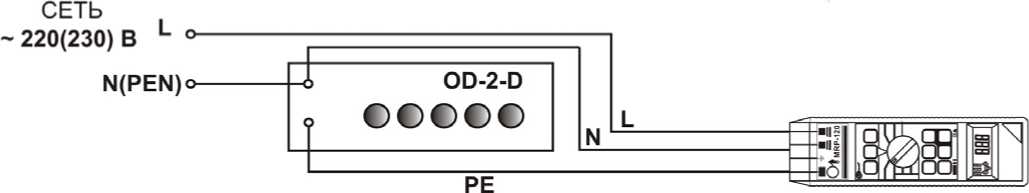

Рисунок 5 - Структурная схема определения абсолютной погрешности измерения напряжения прикосновения.

где MRP-120 - поверяемый измеритель;

OD-2-D - магазин мер сопротивлений .

Абсолютную погрешность измерения напряжения прикосновения определяют по форму-

ле (4):

где   U_U3M - показания поверяемого измерителя, при измерении напряжения прикоснове

ния;

R_ycT - значение, установленное на эталонном магазине сопротивлений;

1_уст - значение номинального дифференциального тока, установленное на поверяемом измерителе.

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблицы А.4 Приложения А.

Поверяемый измеритель подключают к магазину сопротивлений OD-2-D (см. рисунок 6) и устанавливают поворотный переключатель режимов работы в положение RE, tA. На магазине OD-2-D устанавливается значение в соответствии с таблицей А.5 Приложения А.

На поверяемом измерителе устанавливаются:

• - безопасный уровень напряжения - 50 В при помощи клавиши QT);

• - величина номинального дифференциального тока, в соответствии с таблицей А.5 Приложения А, при помощи клавиши i n ;

• - вид дифференциального тока - синусоидальный дифференциальный ток с положительной начальной фазой, при помощи клавиши Ц].

Измерения выполняют нажатием клавиши [^81wn']. После каждого измерения необходимо нажатие клавиши 20 чтобы при повторном измерении, поверяемый измеритель мог снова выполнить измерение сопротивления заземления. Фиксируются показания поверяемого измерителя, и результат заносится в эту же таблицу.

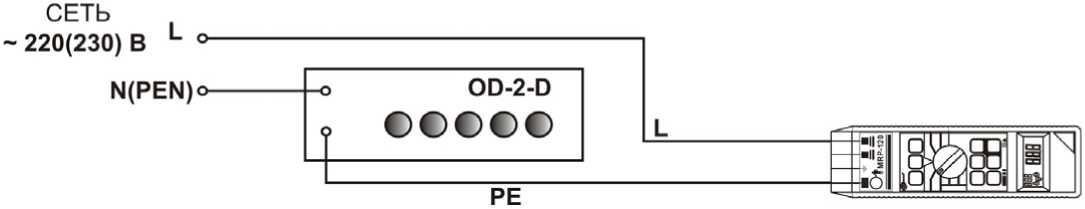

Рисунок 6 - Структурная схема определения абсолютной погрешности измерения сопротивления заземления,

где MRP-120 - поверяемый измеритель;

OD-2-D - магазин мер сопротивлений.

Абсолютную погрешность измерения сопротивления заземления определяют по формуле

(5):

где   R_h._m - показания поверяемого измерителя, при измерении сопротивления заземления;

R^t - значение, установленное на эталонном магазине сопротивлений.

MRP-120-06A МП

Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблицы А.5 Приложения А.

• 6.1 Положительные результаты поверки измерителей оформляют свидетельством о поверке в соответствии с ПР 50.2.006-94.

• 6.2 При несоответствии результатов поверки требованиям любого из пунктов настоящей методики измерители к дальнейшей эксплуатации не допускают и выдают извещение о непригодности в соответствии с ПР 50.2.006-94. В извещении указывают причину непригодности и приводят указание о направлении измерителей в ремонт или невозможности их дальнейшего использования.

Начальник лаборатории №447

ГЦИ СИ ФГУ «Ростест-Москва»                               Е.В.Котельников

Протоколы результатов поверки

Таблица А.1 - Протокол результатов поверки MRP-120 при измерении напряжения переменного тока частотой 50 Гц.

Таблица А.2 -Протокол результатов поверки MRP-120 при измерении отключающего синусоидального дифференциального тока (начальная фаза - положительная)

Таблица А.3 -Протокол результатов поверки MRP-120 при измерении времени отключения УЗО.

Таблица А.4 -Протокол результатов поверки MRP-120 при измерении напряжения прикосновения.

Таблица А.5 - Протокол результатов поверки MRP-120 при измерении сопротивления заземления.
