Руководство по эксплуатации «Источники питания постоянного тока GPS-2303, GPS-4303, GPS-3303, GPS-4251» (Код не указан!)

GW 1П ST EK

TM

ИСТОЧНИКИ ПИТАНИЯ ПОСТОЯННОГО ТОКА

GPS-2303   GPS-3303

GPS-4303   GPS-4251

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

СИ4

LABORATORY DC POWER SUPPLY

.1 I I II I и. и

J П Л -I и. и

Москва, 2007

• 1  ВВЕДЕНИЕ

  • 1.1  Распаковка источника питания

  • 1.2  Проверка напряжения питающей сети

  • 1.3  Термины и условные обозначения по технике безопасности

• 2  НАЗНАЧЕНИЕ

• 3  ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  • 3.1  Общие сведения для каналов №1 и №2 (0...30В)

  • 3.2  Канал напряжения №3 (2,2. ..5,2В)

  • 3.3  Канал напряжения №4 (8... 15В)

  • 3.4  Шкала измерений

  • 3.5  Электрическая изоляция

  • 3.6  Условия эксплуатации:

  • 3.7  Условия хранения:

• 4  СОСТАВ КОМПЛЕКТА ПРИБОРА

• 5  НАЗНАЧЕНИЕ ОРГАНОВ УПРАВЛЕНИЯ И ИНДИКАЦИИ

  • 5.1  Перевод обозначений органов управления и индикации

  • 5.2  Органы управления и индикации передней панели

  • 5.3  Органы управления задней панели

• 6  ПОРЯДОК ЭКСПЛУАТАЦИИ

  • 6.1  Указание мер безопасности

  • 6.2  Установка предела по току

  • 6.3  Вольтамперная характеристика (ВАХ)

  • 6.4  Выбор и установка режима работы...............................

• 7  ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

  • 7.1  Замена предохранителя

  • 7.2  Установка напряжения питания

  • 7.3  Калибровки

  • 7.4  Уход за внешней поверхностью

• 8  ПРОВЕДЕНИЕ ПОВЕРКИ

  • 8.1  Операции и средства поверки

  • 8.2  Требования к квалификации поверителей

  • 8.3  Требования безопасности

  • 8.4  Условия поверки и подготовка к ней

  • 8.5  Проведение поверки

  • 8.6  Оформление результатов поверки

• 9  ПРАВИЛА ХРАНЕНИЯ

  • 9.1  Кратковременное хранение

  • 9.2  Длительное хранение

• 10 ПАСПОРТ ИЗДЕЛИЯ

  • 10.1 Свидетельство о сертификации

  • 10.2 Гарантийные обязательства

  • 10.3 Сведения о рекламациях

_____ Таблица 3.1

Д ВНИМАНИЕ! Постоянное напряжение 60 В и более - опасно для жизни. Будьте осторожны при работе прибора под

нагрузкой 60 В, либо в режиме последовательного соединения источников питания для получения общего постоянного . напряжения 60 В или больше.

• 3.1.1 Режимы работы

Независимый режим - два независимых регулируемых источника. Выходное напряжение/ток регулируются от 0 до номинального значения.

Последовательный - выходы регулируемых источников соединяются последовательно: выходное напряжение регулируется от 0 до удвоенного номинального значения, выходной ток - от 0 до номинального значения, либо с выходов ведущего/ведомого источников снимается напряжение положительной/отрицательной полярности в пределах от 0 до номинального значения, выходной ток при этом изменяется от 0 до номинального значения.

Параллельный - выходы регулируемых источников соединяются параллельно: выходное напряжение регулируется от 0 до номинального значения, выходной ток - от 0 до удвоенного номинального значения.

• 3.1.2 Режим стабилизации выходного напряжения

• > Выходное напряжение плавно регулируется от 0 до номинального значения (с дискрет. 100мВ).

Предел допускаемой основной погрешности установки выходного напряжения не превышает ± (0,5* 10'²xU_yCT + 2*N), где U_yCT. - устанавливаемое значение выходного напряжения, N - дискретность измерения выходного напряжения (см. п. 3.5).

• > Нестабильность выходного напряжения:

• •   при изменении напряжения питания - < 0,01 %+3 мВ,

• •   при изменении тока нагрузки -

• -   < 0,01 %+3 мВ (при 1_{номнагр}. < 3 А).

• -   < 0,02 %+5 мВ (при 1_НОМ „_агр >3 А);

• > Время установления выходного напряжения < 100 мкс (при 50 %-ом изменении нагрузки и I_minHarp=0,5 А).

• > Пульсации выходного напряжения: < 1.0 мВ среднеквадратического значения с частотой 5 Гц... 1 МГц.

• > Температурный коэффициент < 3 х 10’⁴ и_вых/°С.

Внимание: Для обеспечения требуемой нестабильности и уровня пульсаций нагрузку следует подключать только под закрутку выходных гнезд. При использовании соединителя типа "банан", указанные параметры не гарантируются.

• 3.1.3 Режим стабилизации выходного тока

• >  Выходной ток плавно регулируется от 0 до номинального значения (с дискрет. 10 мА).

• >  Нестабильность выходного тока:

• •   при изменении напряжения питания - < 0,2 %+3 мА,

• •   при изменении напряжения на нагрузке - < 0,2 %+3 мА,

• >  Пульсации выходного тока < 3 мА среднеквадратического значения.

Внимание: Для обеспечения требуемой нестабильности и уровня пульсаций нагрузку следует подключать только под закрутку выходных гнезд. При использовании соединителя типа "банан", указанные параметры не гарантируются.

• 3.1.4 Режимы соединения

  • 3.1.4.1  Параллельный(см таблицу 3.1)

Нестабильность выходного напряжения:

• •   при изменении напряжения питания - < 0,01 %+3 мВ,

• •   при изменении тока нагрузки -

• -   < 0,01 %+3 мВ (при 1„_{ом нагр}. < 3 А),

• -   < 0,02 %+5 мВ (при 1„_ом.„агр >3 А);

• 3.1.4.2  Последовательный (см таблицу 3.1)

• >  Режим источника напряжения положительной и отрицательной полярности (рис. 7.4):

• •   нестабильность выходного напряжения - значения аналогичные режиму параллельного соединения;

• •   дополнительная погрешность установки выходного напряжения ведомого источника при изменении напряжения на выходе ведущего - < 0,5 %+10 мВ (относительно показаний на ведущем источнике);

• >  Режим увеличения выходного напряжения (рис. 7.3):

• •   нестабильность выходного напряжения -

• -   при изменении напряжения питания - < 0,01 %+5 мВ,

• -   при изменении тока нагрузки - < ЗООмВ.

• >  Выходное напряжение, регулируемое в пределах:

GPS-4303: (2.2...5.2) В. GPS-ЗЗОЗ: фиксированное 5 В. GPS-4251: (3...6) В.

• >  Погрешность установки выходного напряжения: ±8 %

• >  Нестабильность выходного напряжения:

• •   при изменении напряжения питания - < 5 мВ,

• •   при изменении тока нагрузки - < 15 мВ.

• >  Пульсации выходного напряжения: < 2 мВ ср.кв. значения.

• >  Максимальный выходной ток - 3 А (GPS-ЗЗОЗ ); 1 A (GPS-4303): 2.5 A (GPS-4251).

• >  Выходное напряжение, регулируемое в пределах:

GPS-4303/4251: (8...15) В.

• >  Погрешность установки выходного напряжения: +5 %

• >  Нестабильность выходного напряжения:

• •   при изменении напряжения питания - < 5 мВ,

• •   при изменении тока нагрузки - < 10 мВ.

• >  Пульсации выходного напряжения: < 2 мВ ср.кв. значения.

• >  Максимальный выходной ток - 1 A (GPS — 4303/4251).

• >  Цифровая:

• • дисплей: четыре дисплея, 3 разряда, красные(А)/зеленые(У) светодиодные индикаторы высотой 12.7 мм;

• • погрешность измерения: ±(0,5 % + 2 ед. мл. разряда);

• • предел измерения напряжения 99,9 В;

• • предел измерения тока 9,99 А.

Электрическая изоляция сетевой и выходной цепей прибора относительно корпуса выдерживает без пробоя испытательное напряжение: - 500 В постоянного тока.

Электрическое сопротивление изоляции сетевой цепи прибора относительно корпуса: - не менее 30 МОм,

Электрическое сопротивление изоляции выходной цепи прибора относительно корпуса: - не менее 20 МОм,

• •   в помещении;

• •   на высоте над уровнем моря до 2000 м;

• •   при температуре от 0 °C до 40 °C и относительной влажности не более 80 %.

• •   при температуре от минус 10 °C до 70 °C и относительной влажности не более 70 %.

Таблица 4.1

Таблица 6.1

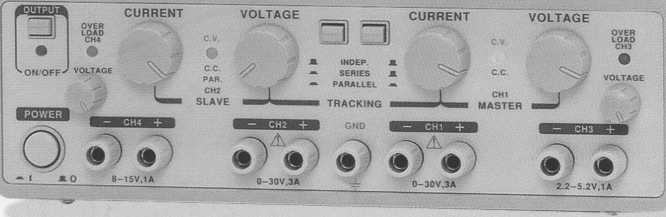

5.2 Органы управления и индикации передней панели

Органы управления и индикации передней панели изображены на рис. 6.1 - 6.3.

_____________________________________________________________________________________ Таблица 6.2

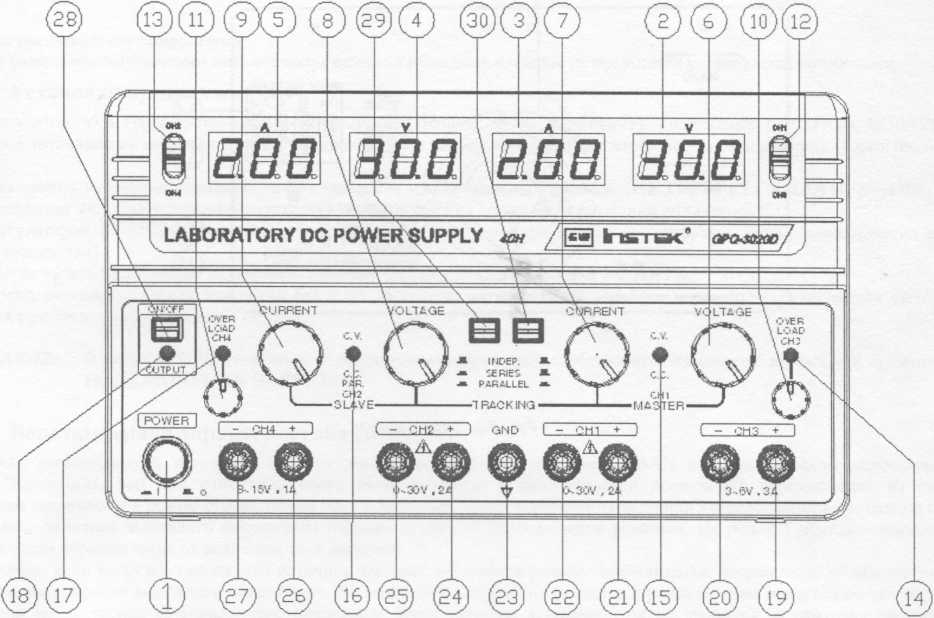

Рис. 5.1. Передняя панель

Органы управления и индикации передней панели изображены на рис. 6.4

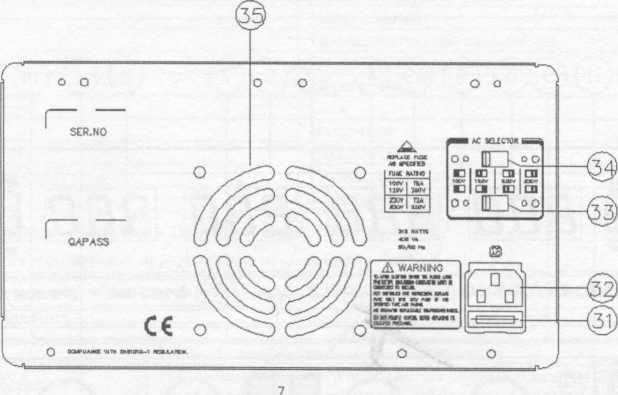

Рис. 5.2. Задняя панель

Таблица 6.3

> Напряжение питания

А ВНИМАНИЕ! Во избежание поражения электрическим током необходимо использовать шнур питания с проводом заземления, либо заземлять корпус прибора.

Напряжение питания должно быть в пределах ±10 %, 50 Гц.

> Порядок установки на рабочем месте

Избегать установки прибора в местах, где температура окружающей среды выше 40°С. Размещать прибор так. чтобы был обеспечен свободный доступ воздуха к решетке вентилятора на задней панели.

ПРЕДУПРЕЖДЕНИЕ. Во избежание выхода из строя источника питания не эксплуатировать его в условиях окружающей температуры выше 40°С.

> Скачки выходного напряжения

При включении/выключении питания напряжение на выходных клеммах не превышает установленного значения.

• 1. Регулятор VOLTAGE установить на минимум (крайнее левое положение). Положение регулятора CURRENT -произвольное (отличное от минимального). Источник должен находиться в режиме стабилизации напряжения (горит индикатор C.V.).

• 2. Закоротить выходные клеммы (+) и (-) с помощью соединительного провода. (НЕ ТРЕБУЕТСЯ ДЛЯ GPS - 4303)

• 3. Регулятор VOLTAGE поворачивать от нулевого положения до момента загорания индикатора С.С.

• 4. Регулятором CURRENT установить по амперметру требуемое значение тока нагрузки* (порог срабатывания схемы защиты от перегрузки).

• 5. После выполнения данной операции положение регулятора CURRENT НЕ МЕНЯТЬ.

• 6. Снять перемычку между клеммами (+) и (-). Источник питания готов к работе в режиме регулирования выходного напряжения с установленным пределом по току.

ПРИМЕЧАНИЕ: В моделях GPS изменения положения потенциометров отображаются на дисплее в реальном времени БЕЗ

ПОДКЛЮЧЕНИЯ НАГРУЗКИ

Рабочая характеристика источника питания данной серии (GPC) называется ВАХ с автоматическим переключением режимов. Это значит, что при изменении сопротивления нагрузки автоматически происходит переключение из режима стабилизации напряжения в режим стабилизации тока и наоборот. Точка пересечения значений установленного предела по току и максимального значения выходного напряжения называется точкой переключения режимов. На рис. 6.1 показана зависимость положения точки переключения от величины тока нагрузки.

Например, если нагрузка такова, что источник питания работает в режиме стабилизации напряжения, то обеспечивается возможность регулировки выходного напряжения. Выходное напряжение не меняется с уменьшением нагрузки до тех пор, пока ток нагрузки не достигнет установленного предела. С этого момента выходной ток не меняется, а выходное напряжение уменьшается пропорционально уменьшению нагрузки. Момент переключения фиксируется индикаторами на лицевой панели прибора: индикатор C.V. гаснет, индикатор С.С. загорается.

Аналогично происходит переключение из режима стабилизации тока в режим стабилизации напряжения при увеличении нагрузки.

В качестве примера можно рассмотреть процесс зарядки 12-вольтовой батареи. При разомкнутых выходных клеммах выставляется уровень 13.8В. Разряженная батарея обладает малым внутренним сопротивлением, поэтому при подключении ее к источнику питания последний начинает работать в режиме стабилизации тока. Выставляется ток заряда 1 А. При зарядке батареи до уровня 13.8В ее сопротивление увеличивается так, что требуется ток заряда менее 1 А. Это и есть точка переключения источника в режим стабилизации выходного напряжения.

В случае переключения источника в режим C.V. довернуть регулятор VOLTAGE по часовой стрелке до момента загорания индикатора С.С.

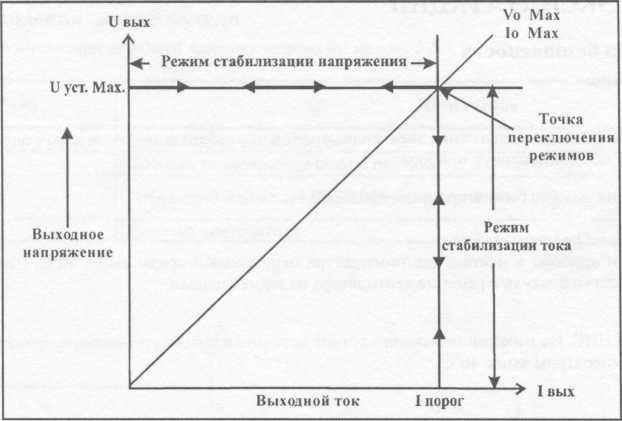

Рис. 6.1. Вольтамперная характеристика источника питания

• 6.4.1 Независимый

В данном режиме напряжение/ток на выходе каждого из источников 1 и 2 (ведущего и ведомого) регулируется от 0 до номинального значения. При этом обеспечивается независимость функций регулировки на каждом из источников питания. Допускается как одновременная, так и поочередная работа источников.

• >  Установить переключатель POWER в положение OFF.

• >  Проверить соответствие напряжения питания с положением переключателей на задней панели.

• >  Вставить вилку шнура питания в розетку.

• >  Проверить полярность подключения. Подсоединить к выходным клеммам ведущего/ведомого источника внешнюю нагрузку в соответствии с рис. 6.2.

• >  Установить переключатель POWER в положение ON.

• >  Установить кнопки TRACKING в положение INDEP.

• >  Регулятором CURRENT ведушего/ведомого источника установить предел по току (п. 6.2).

• >  Регулятором VOLTAGE ведущего/ведомого источника установить требуемое значение выходного напряжения.

Внимание: Для обеспечения требуемой нестабильности и уровня пульсаций нагрузку следует подключать только под закрутку выходных гнезд. При использовании соединителя типа "банан", указанные в п.п. 3.3 и 3.4., параметры не гарантируются.

Рис. 6.2 Подключение нагрузки в независимом режиме

• 6.4.2 Последовательный

При включении последовательного режима работы автоматически осуществляется внутренняя коммутация положительного вывода ведомого источника с отрицательным выводом ведущего.

Выходное напряжение регулируется только ручкой VOLTAGE ведущего источника. Результирующее выходное напряжение равно удвоенному значению, считанному с вольтметра любого из источников (показания вольтметров в данном режиме одинаковые). Значение тока нагрузки соответствует показанию амперметра любого из источников (показания амперметров в данном режиме одинаковые).

• >  Установить переключатель POWER в положение OFF.

• >  Проверить соответствие напряжения питания с положением переключателей на задней панели.

• >  Вставить вилку шнура питания в розетку.

• >  Проверить полярность подключения. Подсоединить к выходным клеммам внешнюю нагрузку в соответствии с рис.6.3.

• >  Установить переключатель POWER в положение ON.

• >  Установить кнопки TRACKING в положение SERIES.

/•К ВНИМАНИЕ! Постоянное напряжение более 60 В опасно для жизни. Будьте осторожны, подключая внешнюю / I \ нагрузку под напряжение 60 В и более.

• >  Установить регулятор CURRENT ведомого источника на максимум (крайнее правое положение). Регулятором CURRENT ведущего источника установить предел по току (п. 7.2).

ПРИМЕЧАНИЕ: В данном режиме допускается проводить регулировку тока нагрузки регулятором CURRENT ведомого источника (регулятор CURRENT ведущего источника должен быть установлен на максимум). Но в этом случае при переключении ведомого источника в режим стабилизации тока показания встроенных индикаторов будут отличаться от реальных значений результирующего выходного напряжения/тока.

• >  Регулятором VOLTAGE ведущего источника установить требуемое значение выходного напряжения.

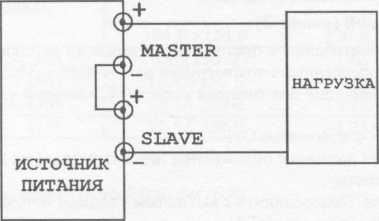

  Рис.6.3. Подключение нагрузки в последовательном режиме

> При необходимости питать нагрузку одновременно напряжением положительной и отрицательной полярности подключение произвести в соответствии с рис. 6.4. В этом случае выходное напряжение соответствующей полярности будет изменяться от 0 до номинального значения.

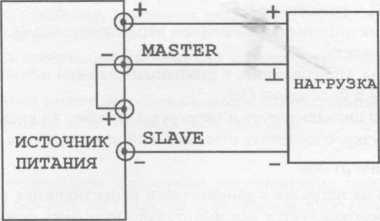

Рис. 6.4. Подключение нагрузки к источнику положительного/ отрицательного

напряжения

• 6.4.3 Параллельный

При включении параллельного режима работы автоматически осуществляется внутренняя коммутация положительного и отрицательного выводов ведомого источника с соответствующими выводами ведущего. В данном режиме используются только выходные клеммы ведущего источника.

Выходное напряжение/ток регулируются только на ведущем источнике. Значение выходного напряжения считывается с вольтметра любого из источников (показания вольтметров в данном режиме одинаковые). Результирующее значение тока нагрузки равно удвоенному значению, считанному с амперметра ведомого источника.

• > Установить переключатель POWER в положение OFF.

• > Проверить соответствие напряжения питания с положением переключателей на задней панели.

• > Вставить вилку шнура питания в розетку.

• > Проверить полярность подключения. Подсоединить к выходным клеммам внешнюю нагрузку в соответствии с рис. 7.5.

• > Установить переключатель POWER в положение ON.

• > Установить кнопки TRACKING в положение PARALLEL.

• > Регулятором CURRENT ведущего источника установить предел потоку (п. 6.2).

А ВНИМАНИЕ! Результирующее значение максимального тока нагрузки в этом режиме равно удвоенному значению установленного предела по току.

> Регулятором VOLTAGE ведущего источника установить требуемое значение выходного напряжения.

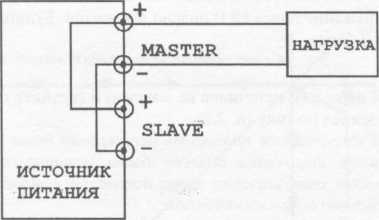

Рис. 6.5. Подключение нагрузки в параллельном режиме

• 6.4.4 Источник напряжения 2,2....5,2 В (канал 3)

Данный источник обеспечивает высокостабильное постоянное напряжение которое регулируется в пределах от 2,2 до 5,2 В (GPS - 4303), от 3 до 6 В (GPS - 4251), и обеспечивает ток нагрузки до 3 A (GPS - 3303), ток нагрузки 1 А для GPS - 4303 и 2,5 А для GPS - 4251 . Источник идеально подходит для питания схем с ТТЛ-логикой (для GPS - 3303 фиксированное значение напряжения - 5 В).

• > Установить переключатель POWER в положение OFF.

• > Проверить соответствие напряжения питания с положением переключателей на задней панели.

• > Вставить вилку шнура питания в розетку.

• > Проверить полярность подключения. Подсоединить к выходным клеммам источника внешнюю нагрузку.

• > Установить переключатель POWER в положение ON.

• > Загорание индикатора OVERLOAD сигнализирует о перегрузке по току во внешней цепи (максимально допустимый ток нагрузки — 3 А для GPS - 3303, 1 А для GPS - 4303, 2,5 А для GPS — 4251. Проверить внешнюю нагрузку, обеспечить номинальный режим работы источника.

• 6.4.5 Источник напряжения 8..15 В (канал 4)

Источники GPS -4303/4251 обеспечивают высокостабильное постоянное напряжение которое регулируется в пределах от 8 до 15 В и обеспечивают ток нагрузки до 1 А.

• > Установить переключатель POWER в положение OFF.

• > Проверить соответствие напряжения питания с положением переключателей на задней панели.

• > Вставить вилку шнура питания в розетку.

• > Проверить полярность подключения. Подсоединить к выходным клеммам источника внешнюю нагрузку.

• > Установить переключатель POWER в положение ON.

• > Загорание индикатора OVERLOAD сигнализирует о перегрузке по току во внешней цепи (максимально допустимый ток нагрузки - 1 А). Проверить внешнюю нагрузку, обеспечить номинальный режим работы источника.

• 6.4.6 Подключение динамической нагрузки

При подключении к источнику питания нагрузки с динамически изменяющимся сопротивлением для оптимизации работы схемы сравнения токов (U105, рис. 5.1) рекомендуется предварительно включить режим динамической нагрузки - установить коммутационные колодки JI 11 (канал 1) и J309 (канал 2) в положение ON (рис. 9.1). Максимально допустимое превышение тока нагрузки относительно установленного предела по току в этом случае увеличивается в 1.7 раза.

В остальных случаях колодки J111 и J309 должны быть в положении OFF.

• 6.4.7 Управление включением и выключением выходного напряжения

Для подачи установленного напряжения на выходные гнезда нажмите однократно кнопку ON/OFF. Свечение светодиода означает наличие на выходных гнездах напряжения. Для отключение выходного напряжения еще раз нажмите кнопку ON/OFF, светодиод погаснет.

Примечание: при выключенном сетевом питании или когда обе кнопки «TRACKING» нажаты, напряжение на выходах источника питания так же отсутствует.

А     ВНИМАНИЕ! Все операции данного раздела должны выполняться только квалифицированным персоналом. Во

/1\    избежание поражения электрическим током проводить техническое обслуживание только после ознакомления с

L_:_\ данным разделом.

В случае если сгорел предохранитель, то при нажатии клавиши POWER индикаторы CV или СС не загораются, напряжение на выходных клеммах отсутствует. Замену предохранителя производить только после выяснения и устранения причины, вызвавшей его перегорание. При замене использовать только предохранитель соответствующего типа и номинала.

Гнездо предохранителя находится на задней панели (см. рис. 6.4).

Д ВНИМАНИЕ! Для обеспечения пожаробезопасности использовать только предохранители на 250 В и соответствующего номинала по току. Перед заменой отсоединить провод питания.

Конструкция первичной обмотки трансформатора позволяет использовать для питания прибора следующие величины сетевого напряжения: 100, 120, 220 или 240 В и частотой 50 Гц. Установка требуемого напряжения питания выполняется с помощью переключателей АС на задней панели прибора (рис. 6.4).

Если необходимо сменить заводскую установку, выполнить следующие операции:

• 1. Отсоединить сетевой шнур от сети питания.

• 2. Установить переключатели АС в требуемое положение (в соответствии с данными таблицы AC SELECTOR на задней панели прибора).

• 3. Переустановка напряжения питания может потребовать смены предохранителя. Установить предохранитель требуемого номинала в соответствии с данными таблицы на задней панели (или табл. 3.2).

Блок питания поставляется с установленными заводскими регулировками режимов работы соответствующих элементов схемы. Настройка требуется только после ремонта регулирующих элементов, либо если появились подозрения, что блок настроен неточно. Регулировки блока питания рекомендуется проводить с использованием вольтметра постоянного тока, имеющего погрешность не хуже ± 0,1 % (модель GDM-8145 фирмы GOOD WILL или аналогичный).

Методика регулировки описана ниже, органы регулировки показаны на рис. 9.1

• 7.3.1 Регулировка параметров независимого режима

Положение органов регулировки показано на рис. 8.1 - 8.4.

> Установить кнопки TRACKING в положение 1NDEP.

> Подключить внешний вольтметр в режиме измерения постоянного напряжения к выходным клеммам канала 1 (канала 2).

> Установить регулятор VOLTAGE канала 1 (канала 2) на максимум (до упора по часовой стрелки).

> Потенциометром VR101 для канала 1 (VR301 для канала 2) по дисплею источника питания выставить напряжение на выходе (U_HOMxl,05) В.

> Включить выход источника питания и потенциометром VR201 для канала 1 (VR801 для канала 2) по дисплею источника питания выставить напряжение на выходе (U_max х1,05) В.

> Отключить выход источника питания VR802 канал 2 (VR202 канал 1) по дисплею источника питания выставить максимальное значение напряжение на выходе (U_max,x1.05) В. (не регулируется для GPS - 2303)

> Переключить внешний вольтметр в режим измерения постоянного тока. Регулятором CURRENT по дисплею источника питания выставить максимальное значение тока нагрузки.

> Включить выход источника питания потенциометром VR901 для канала 2 или VR701 для канала 1 по дисплею источника питания выставить максимальное значение тока нагрузки.

> Установить регулятор CURRENT на максимум (до упора по часовой стрелке).

> Потенциометром VR103 для канала 1 VR3O3 для канала 2 по дисплею источника питания или внешнему вольтметру выставить уровень (I_max xl,05) А.

> Отключить выход источника питания потенциометром VR903 для канала 2 VR703 для канала 1 по дисплею источника питания установить максимальное значение тока нагрузки. (Не регулируется для GPS - 2303)

• 7.3.2 Регулировка параметров последовательного режима

Положение органов регулировки показано на рис. 8.1, 8.2, 8.5.

> Установить кнопки TRACKING в положение SERIES.

> Установить регулятор CURRENT канала 2 в среднее положение, регулятор VOLTAGE канала 1 - на минимум (до упора против часовой стрелки).

> Подсоединить к выходным клеммам канала 1 внешний вольтметр, измерить напряжение и запомнить его.

> Подсоединить внешний вольтметр к выходу канала 2 в режиме измерения постоянного напряжения.

> Потенциометром VR306 по внешнему вольтметру выставить напряжение равное напряжению на выходе канала 1.

• > Установить регулятор VOLTAGE канала 1 на максимум (до упора по часовой стрелке).

• > Подсоединить к выходным клеммам канала 1 внешний вольтметр, измерить напряжение и запомнить его.

• > Подсоединить внешний вольтметр к выходу канала 2 в режиме измерения постоянного напряжения.

• > Потенциометром VR501 по внешнему вольтметру выставить напряжение равное напряжению на выходе канала 1.

• > Переключить вольтметр к выходу ведущего источника и проверить равенство напряжений. При необходимости повторить два последних пункта.

• > Потенциометром VR804 по внешнему вольтметру выставить напряжение равное напряжению на выходе канала 1. (не регулируется для GPS - 2303)

• > Переключить вольтметр к выходу ведущего источника и проверить равенство напряжений. При необходимости повторить два последних пункта.

• 7.3.3 Регулировка параметров параллельного режима

Положение органов регулировки показано на рис. 9.1.

• > Установить кнопки TRACKING в положение INDEP.

• > Установить регуляторы VOLTAGE, CURRENT ведущего источника на минимум (до упора против часовой стрелки).

• > Подсоединить к выходным клеммам канала 1 внешний вольтметр в режиме измерения постоянного тока.

• > Установить регулятор VOLTAGE канала 1 в среднее положение. Регулятором CURRENT ведущего источника по внешнему вольтметру установить номинальное значение тока нагрузки. В дальнейшем положение регулятора CURRENT НЕ МЕНЯТЬ

• > Установить кнопки TRACKING в положение PARALLEL.

• > Установить регулятор CURRENT канала 2 на максимум (до упора по часовой стрелке), регулятор VOLTAGE - в среднее положение.

• > Потенциометром VR502 по внешнему вольтметру выставить ток нагрузки равный (1„_омх2 А).

• 7.3.4 Регулировка параметров канала 3

• > Подсоединить к выходным клеммам канала 3 внешний вольтметр.

• > Потенциометром VR403 по внешнему вольтметру выставить напряжение на выходе в пределах 2,2...5,2 В (для GPS -4303), 3 - 6 В (для GPS - 4251) и фиксированное 5 В для GPS - 3303.

• > Установить регулятор VOLTAGE на максимум (до упора по часовой стрелке). Отключить выход источника питания и потенциометром VR203 по дисплею прибора установить максимальное значение выходного напряжения на канале 3 (не регулируется для GPS - 3303).

• > Подсоединить к выходу переменную нагрузку (нагрузка должна иметь Р_ном < 30 Вт), внешний вольтметр переключить в режим измерения постоянного тока. Изменяя сопротивление нагрузки, по внешнему вольтметру выставить ток 3,25 A (GPS -3303). 1,20 А для GPS - 4303 и 2,75 А для GPS - 4251.

• > Переключить внешний вольтметр в режим измерения постоянного напряжения.

• > Плавно поворачивая потенциометр VR402 по часовой стрелке, уменьшить показания внешнего вольтметра до 5ч-6 мВ (что соответствует минимальному значению устанавливаемого предела по току).

• > Переключить внешний вольтметр в режим измерения постоянного тока. Изменяя сопротивление нагрузки, по внешнему вольтметру выставить ток 3,15 A (GPS — 3303), 1,10 А для GPS - 4303 и 2,65 А для GPS - 4251.

• > Потенциометр VR402 поворачивать до момента загорания индикатора OVERLOAD 3 A (GPS - 3303), 1 А для GPS - 4303 и 2,5 А для GPS-4251.

• 7.3.5 Регулировка параметров канала 4

• > Подсоединить к выходным клеммам канала 4 внешний вольтметр.

• > Потенциометром VR603 по внешнему вольтметру выставить напряжение па выходе в пределах 8...15 В (GPS -4303/4251).

• > Установить регулятор VOLTAGE на максимум (до упора по часовой стрелке). Отключить выход источника питания и потенциометром VR803 по дисплею прибора установить максимальное значение выходного напряжения на канале 4.

• > Потенциометр VR601 вывернуть до упора против часовой стрелки.

• > Подсоединить к выходу переменную нагрузку (нагрузка должна иметь Р_ном < 30 Вт), внешний вольтметр переключить в режим измерения постоянного тока. Изменяя сопротивление нагрузки, по внешнему вольтметру выставить ток 1,20 А.

• > Переключить внешний вольтметр в режим измерения постоянного напряжения.

• > Плавно поворачивая потенциометр VR602 по часовой стрелке, уменьшить показания внешнего вольтметра до 5-ьб мВ (что соответствует минимальному значению устанавливаемого предела по току).

• > Переключить внешний вольтметр в режим измерения постоянного тока. Изменяя сопротивление нагрузки, по внешнему вольтметру выставить ток 1,10 А.

• > Потенциометр VR602 поворачивать до момента загорания индикатора OVERLOAD 1,10 А.



Рис. 9.1. Расположение органов регулировки

Для очистки панелей прибора используйте мягкую ткань и слабый раствор моющего средства. Не пользуйтесь моющим раствором вблизи прибора, так как раствор может попасть вовнутрь и вызвать повреждение прибора.

Не пользуйтесь химически активными растворителями и абразивными средствами.

Настоящая методика поверки (далее по тексту - "методика") распространяется на источники питания постоянного тока, регулируемые GPS-2303, GPS-3303, GPS-4303, GPS-4251 (далее по тексту - "источники питания") и устанавливает методику ее первичной и периодической поверки. Рекомендуемый межповерочный интервал - один год.

• 8.1 Операции и средства поверки

  • 1.1             При проведении поверки проводят операции, указанные в таблице 1 и должны

использоваться средства поверки, указанные в таблице 2

Таблица 8.1 - Операции поверки

При несоответствии характеристик поверяемых источников питания постоянного тока, регулируемых GPS-2303, GPS-3303, GPS-4303, GPS-4251 установленным требованиям по любому из пунктов таблицы 1 его к дальнейшей поверке не допускают и последующие операции не проводят, за исключением оформления результатов по 6.2.

Таблица 8.2 - Средства поверки

Примечание Допускается применять другие средства поверки, метрологические и технические характеристики которых не хуже приведенных в таблице 2.

• 8.2 Требования к квалификации поверителей

К поверке источников питания постоянного тока, регулируемых GPS-2303, GPS-ЗЗОЗ, GPS-4303, GPS-4251 допускают лиц, аттестованных на право поверки средств измерений электрических величин и прошедших обучение работе с источниками питания Поверитель должен пройти инструктаж по технике безопасности и иметь удостоверение на право работы на электроустановках с напряжением до 1000 В с группой допуска не ниже III.

• 8.3 Требования безопасности

При проведении поверки должны быть соблюдены требования ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.3-75, ГОСТ 12.3.019-80, "Правил эксплуатации электроустановок потребителей" и "Правил техники безопасности при эксплуатации электроустановок потребителей", утвержденных Г лавгосэнергонадзором.

Должны также быть обеспечены требования безопасности, указанные в эксплуатационных документах на средства поверки.

• 8.4 Условия поверки и подготовка к ней

  8.4.1.

При проведении поверки должны соблюдаться следующие условия:

температура окружающей среды, °C атмосферное давление, кПа относительная влажность воздуха, % электропитание - однофазная сеть, В частота, Гц коэффициент несинусоидальности

• 8.4.2 Средства поверки подготавливают к работе согласно указаниям, приведенным в соответствующих эксплуатационных документах.

• 8.5 Проведение поверки

• 8.5.1 Внешний осмотр

При внешнем осмотре устанавливается комплектность источников питания постоянного тока, регулируемых GPS-2303, GPS-ЗЗОЗ, GPS-4303, GPS-4251. На корпусе источников питания постоянного тока, регулируемых GPS-2303, GPS-ЗЗОЗ, GPS-4303, GPS-4251 не допускается наличие механических повреждений. Заводской номер, указанный на приборе, должен совпадать с номером, указанным в эксплуатационной документации.

• 8.5.2 Опробование

Подготавливают источники питания постоянного тока, регулируемые GPS-2303, GPS-ЗЗОЗ, GPS-4303, GPS-4251 к работе согласно руководству по эксплуатации.

• 8.5.3 Определение электрической прочности и сопротивления изоляции источников питания

• 8.5.3.1 Определение электрической прочности и сопротивления изоляции источников питания выполняется следующим образом:

• •  Соберите схему по рисунку 1

• •  При помощи установки пробойной УПУ-10 подаётся испытательное напряжение 1,5 кВ между соединёнными вместе контактами цепи питания и корпусом источников питания РРЕ-1323, РРЕ-3323, PPS-1860, PPS-3635, PPS-6020, РРТ-1830, РРТ-3615, а также между соединёнными вместе контактами выходных цепей и корпусом источников питания.

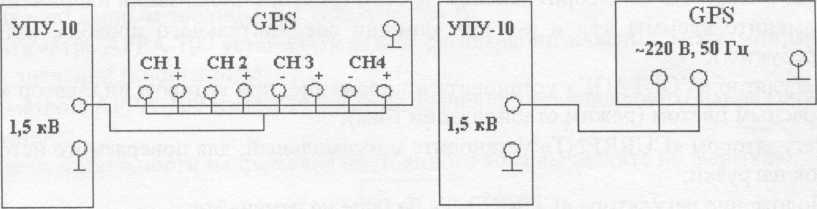

  Рисунок 1 - Структурная схема проверки электрической прочности изоляции где УПУ-10 - установка пробойная универсальная;

  GPS - поверяемые источники питания GPS-2303, GPS-3303, GPS-4303, GPS-4251.

Результат считается положительным, если в течение одной минуты не произошло пробоя или перекрытия изоляции.

• •  Соберите схему по рисунку 2

• •  При помощи мегаомметра Ml 101 произведите измерение электрического сопротивления изоляции между соединёнными вместе контактами цепи питания и корпусом источников питания GPS-2303, GPS-3303, GPS-4303, GPS-4251, а также между соединёнными вместе контактами выходных цепей и корпусом источников питания.

  9

  СН4

  - +



  Ml 101

  2

GPS

CHI СН2 СНЗ

- + - + - +

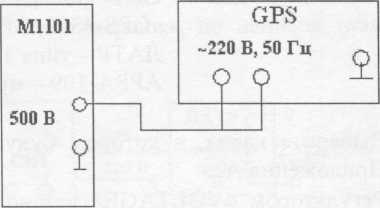

Рисунок 2 - Структурная схема определения электрического сопротивления изоляции

где Ml 101 - мегаомметр;

GPS - поверяемые источники питания GPS-2303, GPS-3303, GPS-4303, GPS-4251.

Электрическое сопротивление изоляции между соединёнными вместе контактами цепи питания и корпусом источников питания должно быть не менее 30 МОм. Электрическое сопротивление изоляции между соединёнными вместе контактами выходных цепей и корпусом источников питания должно быть не менее 20 МОм

Результаты измерений занесите в Таблицу А1 Приложения А.

• 8.5.4 Определение метрологических характеристик

Перед началом измерений на поверяемых источниках питания необходимо установить режим работы и пределы срабатывания защиты по току:

• •  Соберите схему по рисунку 3;

• •  Установите на ЛАТРе напряжение U_Byx, равным 220 В и контролируйте его по показаниям встроенного вольтметра;

• •  Включите поверяемый источник питания, нажав кнопку «POWER»;

• •  Установите кнопки «TRACKING» в положение «INDEP» (независимый режим работы выходов «СН-1» и «СН-2»);

• •  Регулятор «VOLTAGE» установите в крайнее левое положение (минимум), регулятор «CURRENT» может находиться в произвольном положении отличном от минимального, индикатор «СС-CV» горит зеленым цветом (режим стабилизации напряжения);

• •  Замкните клеммы «+» и «-» при помощи соединительного провода, (для GPS-4303 не требуется);

• •  Регулятор «VOLTAGE» установите в положение, при котором индикатор «СС-CV» горит красным цветом (режим стабилизации тока);

• •  Регулятором «CURRENT» установите максимальный, для поверяемого источника питания ток нагрузки;

• •  Положение регулятора «CURRENT» больше не изменяйте;

• •  Снимите перемычку между клеммами «+» и «-». Поверяемый источник питания готов к работе.

• 8.5.4.1 Определение основной абсолютной погрешности установки напряжения постоянного тока выполняют следующим образом:

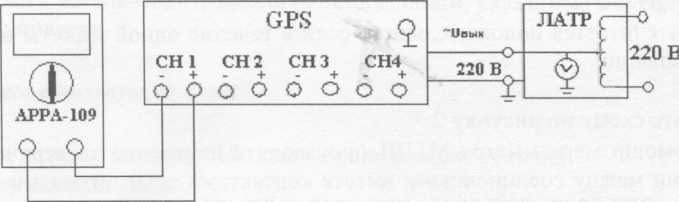

Рисунок 3 - Структурная схема определения основной абсолютной погрешности установки напряжения постоянного тока

где GPS - поверяемые источники питания GPS-2303, GPS-3303, GPS-4303, GPS-4251.

ЛАТР - типа TDGC2-10B со встроенным вольтметром;

АРРА-109 - мультиметр цифровой.

• •  Выберите канал, в котором будут производиться измерения, по данным таблицы А.2 Приложения А;

• •  Регулятором «VOLTAGE» установите значения выходного напряжения, на поверяемом источнике, по данным таблицы А.2 Приложения А;

• •  Значения выходного напряжения на зажимах источника фиксируйте по показаниям мультиметра АРРА-109;

• •  Значения основной абсолютной погрешности установки напряжения постоянного тока вычислите по формуле:

A—Uy_CT-U||_3M                                       (1)

где А - значение основной абсолютной погрешности установки напряжения постоянного тока;

и_уст - значение напряжения по показаниям поверяемого прибора; U_H3M - значение напряжения по показаниям мультиметра АРРА-109;

Полученное значение абсолютной погрешности воспроизведения напряжения постоянного тока не должно превышать значений, указанных в Таблице А.2 Приложения А.

• 8.5.4.2 Определение нестабильности выходного напряжения постоянного тока при изменении напряжения электропитания источника от 198 В до 242 В выполняют следующим образом:

• •  Соберите схему по рисунку 3;

• •  Установите на ЛАТРе напряжение «Ubmx», равным 198 В и контролируйте его по

показаниям встроенного вольтметра;

Включите поверяемый источник питания, нажав кнопку «POWER»;

Выберите канал, в котором будут производиться измерения, по данным таблицы А.З Приложения А;

Регулятором «VOLTAGE» установите значения выходного напряжения, на поверяемом источнике, по данным таблицы А.З Приложения А;

На мультиметре АРРА-109 установите режим регистрации максимальных, минимальных и средних значений (кнопка М/М/А);

Мультиметром АРРА-109 измерьте средние значения установленного напряжения (не менее 5 измерений);

Значение нестабильности напряжения постоянного тока вычислите по формуле:

где А - значение нестабильности напряжения постоянного тока; U_ycT - значение напряжения по показаниям поверяемого прибора; U_n ср - значение напряжения по показаниям мультиметра АРРА-109;

• Аналогично проводят измерения при напряжении электропитания источника равном 242 В; Полученное значение нестабильности напряжения постоянного тока не должно превышать значений, указанных в Таблице А.З Приложения А.

• 8.5.4.3 Определение нестабильности напряжения постоянного тока при изменении силы тока в нагрузке выполняют следующим образом:

• •  Соберите схему по рисунку 4;

• •  Установите на ЛАТРе напряжение «Иных», равным 220 В и контролируйте его по показаниям встроенного вольтметра;

• •  Включите поверяемый источник питания, нажав кнопку «POWER»;

• •  Выберите канал, в котором будут производиться измерения, по данным таблицы А.4 Приложения А;

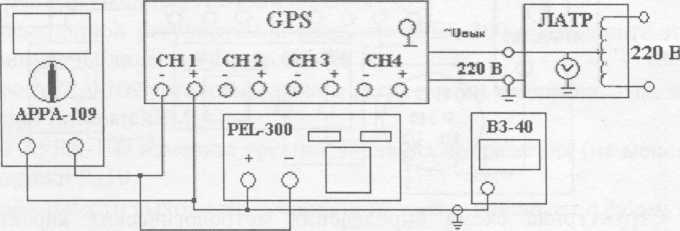

  Рисунок 4 - Структурная схема определения нестабильности выходного напряжения постоянного тока при изменении тока нагрузки, уровня пульсаций выходного напряжения постоянного тока

  где GPS - поверяемые источники питания GPS-2303, GPS-3303, GPS-4303, GPS-4251;

  PEL-300 - электронная регулируемая нагрузка;

  ЛАТР - типа TDGC2-10B со встроенным вольтметром; АРРА-109 - мультиметр цифровой;

  ВЗ-40 - микровольтметр переменного тока.

• •  Регулятором «VOLTAGE» установите значения выходного напряжения, на поверяемом источнике, по данным таблицы А.4 Приложения А;

• •  С помощью электронной регулируемой нагрузки «PEL-ЗОО» установите значение тока в нагрузке по данным таблицы А.4 Приложения А;

• •  На мультиметре АРРА-109 установите режим регистрации максимальных, минимальных и средних значений (кнопка М/М/А);

• •  Мультиметром АРРА-109 измерьте средние значения установленного напряжения (не менее 5 измерений);

• •  Значение нестабильности напряжения постоянного тока вычислите по формуле (2);

Полученное значение нестабильности напряжения постоянного тока не должно превышать значений, указанных в Таблице А.4 Приложения А.

• 8.5.4.4  Определение уровня пульсаций напряжения постоянного тока выполняют следующим образом:

• •  Соберите схему по рисунку 4;

• •  Установите на ЛАТРе напряжение «Ивых», равным 220 В и контролируйте его по показаниям встроенного вольтметра;

• •  Включите поверяемый источник питания, нажав кнопку «POWER»;

• •  Выберите канал, в котором будут производиться измерения, по данным таблицы А.5 Приложения А;

• •  Регулятором «VOLTAGE» установите значения выходного напряжения, на поверяемом источнике, по данным таблицы А.5 Приложения А;

• •  С помощью электронной регулируемой нагрузки «PEL-ЗОО» установите значение тока в нагрузке по данным таблицы А.5 Приложения А;

• •  Значения уровня пульсаций выходного напряжения постоянного тока фиксируйте по показаниям микровольтметра ВЗ-40;

Полученное значение уровня пульсаций выходного напряжения постоянного тока не должно превышать значений, указанных в Таблице А.5 Приложения А.

• 8.5.4.5  Определение основной абсолютной погрешности установки силы постоянного тока выполняют следующим образом:

• •  Соберите схему по рисунку 5;

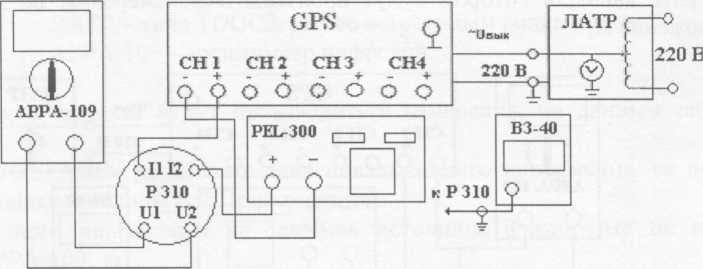

Рисунок 5 - Структурная схема определения метрологических характеристик источников питания в режиме стабилизации тока.

где GPS - поверяемые источники питания GPS-2303, GPS-3303,

GPS-4303, GPS-4251;

PEL-300 - электронная регулируемая нагрузка;

ЛАТР - типа TDGC2-10B со встроенным вольтметром; АРРА-109 - мультиметр цифровой;

ВЗ-40 - микровольтметр переменного тока.

Р310 - катушка электрического сопротивления измерительная.

• Установите на ЛАТРе напряжение «Ивых», равным 220 В и контролируйте его по показаниям встроенного вольтметра ;

• •  Включите поверяемый источник питания, нажав кнопку «POWER»;

• •  Выберите канал, в котором будут производиться измерения, по данным таблицы А.7 Приложения А;

• •  Регулятором «VOLTAGE» установите значение выходного напряжения, на поверяемом источнике, равным половине максимального значения;

• •  Регулятором «CURRENT» установите значение выходного тока, на поверяемом источнике, по данным таблицы А.7 Приложения А;

• •  С помощью электронной регулируемой нагрузки «PEL-ЗОО» установите значение тока в нагрузке по данным таблицы А.7 Приложения А;

• •  При помощи мультиметра АРРА-109 зафиксируйте напряжение на зажимах катушки РЗ10 в каждой точке диапазона;

• •  Значение основной абсолютной погрешности установки постоянного тока вычислите по формуле:

А-~1уст - U,|_3M/Rp3io                                  (3)

где А - значение основной абсолютной погрешности установки постоянного тока;

1уст - установленное значение выходного тока по показаниям поверяемого прибора; Rp3ю - значение сопротивления катушки РЗ 10;

и_изм - значение напряжения по показаниям мультиметра АРРА-109, микровольтметра переменного тока ВЗ-40.

Полученное значение основной абсолютной погрешности установки постоянного тока не должно превышать значений, указанных в Таблице А.7 Приложения А.

• 8.5.4.6 Определение нестабильности силы постоянного тока при изменении напряжения электропитания источника выполняют следующим образом:

• •  Соберите схему по рисунку 5;

• •  Установите на ЛАТРе напряжение «Ивых», равным 198 В и контролируйте его по показаниям встроенного вольтметра;

• •  Включите поверяемый источник питания, нажав кнопку «POWER»;

• •  Выберите канал, в котором будут производиться измерения, по данным таблицы А.8 Приложения А;

• •  Регулятором «VOLTAGE» установите значение выходного напряжения, на поверяемом источнике, равным половине максимального значения;

• •  Регулятором «CURRENT» установите значение выходного тока, на поверяемом источнике, по данным таблицы А.8 Приложения А;

• •  С помощью электронной регулируемой нагрузки «PEL-ЗОО» установите значение тока в нагрузке по данным таблицы А.8 Приложения А;

• •  На мультиметре АРРА-109 установите режим регистрации максимальных, минимальных и средних значений (кнопка М/М/А);

• •  Мультиметром АРРА-109 измерьте средние значения напряжения (не менее 5 измерений) на зажимах катушки РЗ 10;

• •  Значение нестабильности выходного постоянного тока вычислите по формуле:

  А — I _уст

  1

  Кр310

  S^{Un с}р

  1

  п


где А - значение нестабильности выходного постоянного тока;

1уст - установленное значение тока по показаниям испытуемого прибора; U_n ср - значение напряжения по показаниям мультиметра АРРА-109; Ерзю - значение сопротивления катушки Р310.

• Аналогично проведите измерения при напряжении электропитания источника равном 242 В;

Полученное значение нестабильности выходного постоянного тока не должно превышать значений, указанных в Таблице А.8 Приложения А.

• 8.5.4.7  Определение нестабильности силы постоянного тока при изменении напряжения на нагрузке выполняют следующим образом:

• •  Соберите схему по рисунку 5;

• •  Установите на ЛАТРе напряжение «Ивых», равным 220 В и контролируйте его по показаниям встроенного вольтметра;

• •  Включите поверяемый источник питания, нажав кнопку «POWER»;

• •  Выберите канал, в котором будут производиться измерения, по данным таблицы А.9 Приложения А;

• •  Регулятором «CURRENT» установите значение выходного тока, на поверяемом источнике, по данным таблицы А.9 Приложения А;

• •  С помощью электронной регулируемой нагрузки «PEL-ЗОО» установите значение тока в нагрузке по данным таблицы А.9 Приложения А;

• •  Регулятором «VOLTAGE» установите значение выходного напряжения, по данным Таблицы А.9 Приложения А;

• •  На мультиметре АРРА-109 установите режим регистрации максимальных, минимальных и средних значений (кнопка М/М/А);

• •  Мультиметром АРРА-109 измерьте средние значения напряжения (не менее 5 измерений) на зажимах катушки Р310;

• •  Значение нестабильности постоянного тока вычислите по формуле(4).

Полученное значение нестабильности выходного постоянного тока не должно превышать значений, указанных в Таблице А.9 Приложения А.

• 8.5.4.8  Определение уровня пульсаций силы постоянного тока выполняют следующим образом:

• •  Соберите схему по рисунку 5;

• •  Установите на ЛАТРе напряжение «Ивых», равным 220 В и контролируйте его по показаниям встроенного вольтметра;

• •  Включите поверяемый источник питания, нажав кнопку «POWER»;

• •  Выберите канал, в котором будут производиться измерения, по данным таблицы А. 10 Приложения А;

• •  Регулятором «VOLTAGE» установите значение выходного напряжения, на поверяемом источнике, равным половине максимального значения;

• •  Регулятором «CURRENT» установите значение выходного тока, на поверяемом источнике, по данным таблицы А. 10 Приложения А;

• •  С помощью электронной регулируемой нагрузки «PEL-ЗОО» установите значение тока в нагрузке по данным таблицы А. 10 Приложения А;

• •  На зажимах Р310 при помощи микровольтметра ВЗ-40 зафиксируйте значения уровня пульсаций выходного напряжения постоянного тока;

• •  Значение уровня пульсаций выходного постоянного тока вычислите по формуле:

1пульс -Up3io/Rp3io                                 (5)

где 1_пульс - значение уровня пульсаций выходного постоянного тока;

ирзю - значение напряжения по показаниям микровольтметра ВЗ-40; Rp3io - значение сопротивления катушки Р310.

Полученное значение уровня пульсаций выходного постоянного тока не должно превышать значений, указанных в Таблице А. 10 Приложения А.

• 8.6 Оформление результатов поверки

• 8.6.1  Положительные результаты поверки источников питания постоянного тока, регулируемых GPS-2303, GPS-ЗЗОЗ, GPS-4303, GPS-4251 оформляют свидетельством о поверке в соответствии с ПР 50.2.006-94.

• 8.6.2 При несоответствии результатов поверки требованиям любого из пунктов настоящей методики источники питания постоянного тока, регулируемые GPS-2303, GPS-ЗЗОЗ, GPS-4303, GPS-4251 к дальнейшей эксплуатации не допускают и выдают извещение о непригодности в соответствии с ПР 50.2.006-94. В извещении указывают причину непригодности и приводят указание о направлении источников питания постоянного тока, регулируемых GPS-2303, GPS-ЗЗОЗ, GPS-4303, GPS-4251 в ремонт или невозможности его дальнейшего использования.

Начальник лаборатории №447

ГЦИ СИ ФГУ «Ростест-Москва»

ПРИЛОЖЕНИЕ А

(Рекомендуемое)

Таблицы протоколов, результатов поверки источников питания постоянного тока, регулируемых GPS-2303, GPS-ЗЗОЗ, GPS-4303, GPS-4251

Таблица А.1 - Определение электрической прочности и сопротивления изоляции

Таблица А.2 - Определение основной абсолютной погрешности установки напряжения постоянного тока.

Таблица А.З - Определение нестабильности напряжения постоянного тока при изменении напряжения электропитания источника

Продолжение таблицы А.З

Таблица А.4 - Определение нестабильности напряжения постоянного тока при изменении силы постоянного тока в нагрузке

Продолжение таблицы А?

Таблица А5 - Определение уровня пульсаций напряжения постоянного тока

Продолжение таблицы А.5

Таблица А6 - Определение основной абсолютной погрешности воспроизведения силы постоянного тока

Таблица А7 - Определение нестабильности силы постоянного тока при изменении напряжения электропитания источника

Продолжение таблицы А.7

Таблица А8 Определение нестабильности силы постоянного тока при изменении напряжения на нагрузке

Продолжение таблицы А.8

Таблица А9 Определение уровня пульсаций силы постоянного тока

Продолжение таблицы А.9

Прибор допускает кратковременное (гарантийное) хранение в капитальном не отапливаемом и отапливаемом хранилищах в условиях:

для не отапливаемого хранилища:

температура воздуха от минус 10 °C до + 70 °C; относительная влажность воздуха до 70 % при температуре +35 °C и ниже без конденсации влаги;

для отапливаемого хранилища: температура воздуха от +5 °C до +40 °C: относительная влажность воздуха до 80 % при температуре +25 °C и ниже без конденсации влаги. Срок кратковременного хранения до 12 месяцев.

Длительное хранение прибора осуществляется в капитальном отапливаемом хранилище в условиях: температура воздуха от +5 °C до +40 °C;

относительная влажность воздуха до 80 % при температуре +25 °C и ниже без конденсации влаги. Срок хранения прибора 10 лет.

В течение срока хранения прибор необходимо включать в сеть не реже одного раза в год для проверки работоспособности. На период длительного хранения и транспортирования производится обязательна консервация прибора.

Источники питания постоянного тока серии GPS прошли испытания для целей утверждения типа и включены в Государственный реестр средств измерений за № .

Фирма изготовитель (дилер) гарантирует соответствие параметров прибора данным, изложенным в разделе «Технические характеристики» при условии соблюдения потребителем правил эксплуатации, технического обслуживания и хранения, указанных в настоящем Руководстве.

Гарантийный срок эксплуатации — 24 месяца со дня продажи прибора.

В случае неисправности прибора в период гарантийного срока потребитель имеет право на бесплатный ремонт при сохранности гарантийной пломбы и наличии Паспорта изделия. Для этого необходимо составить рекламационный акт согласно инструкции о рекламациях с указанием номера прибора и года выпуска.

Рекламационный акт предоставляется организации, продавшей прибор.

Все предъявляемые к прибору рекламации регистрируются в таблице 11.1.

Таблица! 1.1

36
