Методика поверки «ВАТТМЕТР ПОГЛОЩАЕМОЙ МОЩНОСТИ М3-56» (1.401.309 ТО)

f контрольныЛ -rl

ВАТТМЕТР ПОГЛОЩАЕМОЙ МОЩНОСТИ МЗ-56

Методика поверки

1.401.039 ТО

ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

МЕТОДИКИ ПОВЕРКИ ваттметр поглощаемой

МОЩНОСТИ МЗ-56

п / п	Основание изменения			Отметка о внесении изменений в		Дата внесения изменения	Подпись ответственного за внесение изменений
	Наименование документа	№ документа	Дата	контрольный экземпляр	рабочий экземпля Р

М3-56

ВАТТМЕТР ПОГЛОЩАЕМОЙ МОЩНОСТИ

Техническое описание и инструкция по эксплуатации

1.401.039 ТО

• 7.1.    ...         .          7.1.

...к классу 01 2 I (для экс- ...к классу 01 ГОСТ 12.2. аорга/ГОСТ 12.2.007.0-75.    007.0-75 ели I (для экспор

та) по ГОСТ 26104-09.

мтгмЕТР' погадАЖй шшоет

МЗ-58

Техническое описание

и инструкция по эксплуатации

ЖЛ01.03& то

СОДЕРЖАНИЕ

Стр.

• 1. Назначение..

• 2. Технические данные..............................

• 3. Состав ваттметра........._ь......................

•4. Устройство и работа ваттметра и его составных

частей........

• 4.1. Принцип действия..

• 4.2. Схема электрическая принципиальная измерительного блока Я2М-66...... о................ '

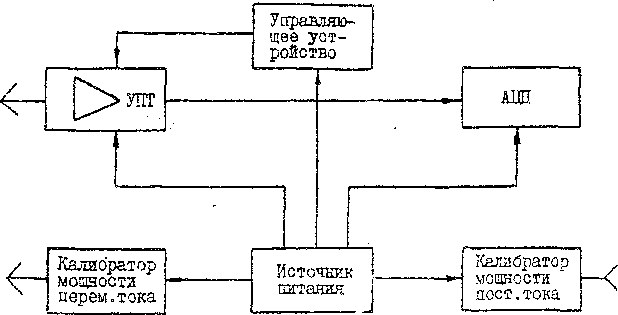

4.2Л. Описание структурной схемы измерительного

блока

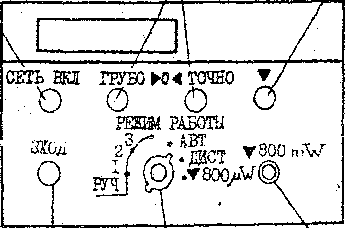

• 4.2.2. Органы управления и контроля.............

• 4.3. Схема электрическая принципиальная измерительного преобразователя...................

• 4.4. Схема электрическая соединений ваттметра...

4.5» Конструкция................................

4.5.1» Конструкция измерительного блока

• 4.5.2. Конструкция измерительного преобразова

теля. ....................................

5. Маркирование и пломбирование.....................

6» Общие указания по эксплуатации...................

• 7.. Указания мер безопасности...........;............

• 8. Подготовка к работе..............................

• 9. Порядок работы................

  • 9.1. Подготовка к проведению измерений...........

  • 9.2. Проведение измерений.

• 10. Характерные неисправности и метода их устране

ния. .............................................

• 11. Техническое обслукивание.........................

• 12. Указания по поверке..............................

• 12.2. Операции и средства поверки................

• 12.3. Условия поверки и подготовка к ней.........

• 12.4. Проведение поверки.........................

12.5» Оформление результатов поверки.............

• 13. Правила хранения.................................

• 14. Транспортирование................................

  • 14.1. Тара, упаковка и маркирование упаковки.....

Приложения.................

ПРОТОКОЛ Ji 5

Определение, нестабильности показаний ваттметра в нормальных.

условиях: измерительный блок й ________ измерительный преобразователь й ............. _ ■

Технические данные: п.2.15 (I.401.039 ТО)

Методика поверки:, п.12.4.10 (1.401.039 ТО)

Нормируемое значение:о,2 мВт/мия

Измеренное значение;

Нестабильность показаний ваттметра в нормальных условиях не

превышает ... ........

Измерения проводил:

.Результаты поверки:

Поверяемые точки, ГГц	12,0    |   17,85
Нормированное значение Кэ	0,96-1,06 1 0,93-1,05
Измеренное значение Кэ	--------i—

Отклонение коэффициента эффективности измерительного преобра

зователя не превышает ___в диапазоне частот от 0 до

12,0 П?ц и___;_______в .диапазоне частот свыше 12,0 до

17,85 ГГИ.

Измерения проводил:

П Р О Т .0 К О Л ■ Jf 4

Определение составляющей основной погрешности ваттметра., обусловленной нелинейной зависимостью показаний ваттметра от уровня измеряемой мощности; измерительный преобразователь м_________

Технические данные: п.2.3 (I-401.039 ТО)

Методика поверки: п.12-4.9 (1.401.039 ТО)

Нормируемое значение: ±1,8%

Измеренное значение:

Составляющая основной погрешности ваттметра, обусловленная нелинейной зависимостью показаний ваттметра от уровня измеряемой мощности не превышает _______________

Измерения проводил:

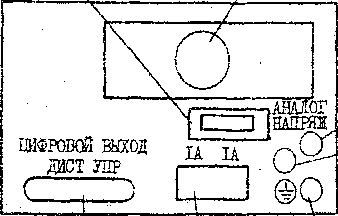

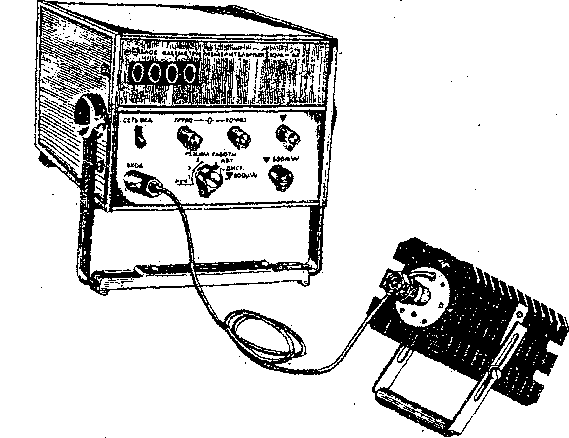

. Рис.I. Внешний: вид Ваттметра МЗ-56

I-. НАЗНАЧЕНИЕ-

• 1.1. Ваттметр поглощаемой мощности МЗ-56 предназначен для измерения мощности синусоидальных СВЧ сигналов и среднего значения мощности импульоно-модулироваиннх СВЧ сигналов в коаксиальном тракте / ?хЗ и волноводных трактах при использовании входящих в комплект переходов. -Внешний вид, ваттметра показан на рис.1. Ваттметр состоит из измерительного блока, измерительного калориметрического преобразователя .

• 1.2. Рабочие условия эксплуатации:

температура окружающей среда от 263 до 323 К (от минус 10 до ООО 50°C);

относительная влажность воздуха до 95$ при температуре 303 К (30°С);

напряжение сети 220±22 В. частота 50±0,5 Гл; напряжение сети 22О±Л В, частота 400±Х2 Гн;

атмосферное давление 60-106,7 кПа.( 460-800 мм рт.ст. ),

• 1.3. Основные области применения; измерение выходной мощности измерительных генераторов и других источников СВЧ сигналов, поверка ваттметров классов 15 и 25» измерение затухания четырех-. полесников, измерение уровня излучения с применением калиброванных антенн.

2. ТЕХНИЧЕСКИЕ ДАИШЕ

• 2.1, Ваттметр относится к классу 4/ОД ГОСТ 8.401-80 в диапазона частот от 0 до 12 ГГц и классу 6/0,1 ГОСТ 8.401^80 в диапазоне частот свыше 12 до 17,85 ГГц. Соответственно основная до-

' грешность ваттметра без учета рассогласования ке превышает зкаче-

±Й+ОД(^-Ip              (I)

Рх

в диапазоне .частот от 0 до 12 1Тц;

§ = -1)]% (2)

Рх

в диапазоне частот свыше 12 до 17,85 ГГц;

_;гДе Рв - конечное значение установленного предела измерений;

Рх- - показание ваттметра.

• 2.2, Погрешность ваттметра при работе с переходами, входящими в комплект измерительного преобразователя, не превышает значений, указанных в табл.1. .

■ Таблица I

Тип перехода	диапазон частот, ГГц	Основная погрешность, %
5.433.020-01	04	1 tj^O.K25-I)] J          Рх
5.433.021-01	0-10 .
5.433.022-01	8,24-12,05	i[lOM),I(2S -I)] u         РХ     ■*
5.433.023-01	. 12,05-17,44	i[l5+0,1(^ -П] u       Px

Примечание. Погрешность ваттметра при работе с переходами 5.433.020-01‘й 5,433.021-01 не превышает значения +           -1)]%

при поверке с помощь» преобразователя дадавдей мощности, аттестованного с погрешность» 2,5%.

Поверяемые точки» ГГц	0,15	.1	3	5,5	8,24	Ю	12,05	14	I8t7
Измеренное значение
5433.021-01 Нормируемое значение			1,4	1,4		14
Измеренное значение				—	—
5.433.022-01 Нормируемое значение					1,6	1,6	14
Измеренное значение								—
5.433.023-01. Нормируемое значение	-						1,8	1,8	1,8
Измеренное значение		-	-	-				L

Коэффициент стоячей волны измерительного преобразователя не превышает значений:

с переходом 5.433.020 ~01_------------------

с переходом 5.433.021-01,,-________

с переходом 5.433.022~М_____________:----

с переходом 5.433.023-ОТ _____________—

Измерения проводил:

ПРОТОКОЛ S3

Определение коэффициента • эффективности измерительного преоб

разователя №______________

Технические данные: д.2.10 (I.401.039 ТО;

Методика поверки: п.12.4.8 (1401.039 ТО)

Гхрююкенио 4

Протоколы поверки метрологических параметров

Определение коэффициента стоячей волны (Кети ) измерительно

го преобразователя £____:___________________._______......__

Технические данные: я.2.8 (1-401.033 ТО)

Методика поверка; п.12.4.5 (I.401.039 ТО) результаты измерений:                          -

Поверяемые точки,   1 Q Q9 (0    | 3 ГГД               1 ’ ~ J ',и 1	ДО'	Г1 - J" - L 12	14.	16	Г/, 85
■-------------1——Г-Н'—~~| Нормируемое          |      |      ( значение Кот и      1 1ДЗ 11,15 /1,15	1,3	1,3	1,4	1,4
Измеренное           |       i      ■ значение кст и      {       '      1 ’■                                                   •                                               i                 ■	'■ г.			i i

Коэффициент стоячей водны не превышает___ \. .в .диапазоне

частот от о до з ГГц;_______в диапазоне частот -от 3 до 12 ГТп

и в диапазоне частот от 12 до 17.85 ГГц___.______

Измерения провода

Определение коэффициента стоячей волны (Кст и) измеритеявно

го преобразователя                , с переходами

Технические .данные: п.2.9 (1-401-039 ТО).

Методика поверки: n.12-4-6 (I.401.039 ТО). результаты измерений;

и 5 Н 13   !'5.5|s,24l0 (12,05 ( 14 ! (6,7

i                :                           ^;                       ______!_ _         ¹           '__

П.....т ^!........^г   г~тт ■

i ‘МН II:'!   ! I

• 2.3. Составляющая основной погрешности ваттметра, обусловленная нелинейной зависимостью его показаний от уровня измеряемой мощности, не более ±1,8$.

• 2.4. Составляющая основной погрешности ваттметра, обусловленная калибровкой от встроенного калибратора, не более-tD,5^.

2-5. Диапазон частот при работе в коаксиальном тракте £ 7x3: 0-17.85 ГГц.

2-6. Пределы измерений мощности синусоидальных СВЧ- сигналов и среднего значения мощности импульснб-модулированных сигналов при импульсной' мощности до 1,5 кВт и длительности импульсов до 10 мкс: 10”2-20 Вт. Конечные значения пределов: 0,0-3-20 Вт.

• 2.7. Волновое сопротивление СВЧ входа ваттметра 50 Ом.

Присоединительные размеры.и неооосность коаксиальных СВЧ разъемов сечением / 7x3 измерительного преобразователя и дополнительных переходов соответствуют типу Ш вариант I ГОСТ 13317-80. Присоединительные размеры и несоосность .других сечений СВЧ разъемов дополнительных переходов соответствуют ГОСТ 13317-80.

• 2.8. Коэффициент стоячей водны (Кети ) измерительного преобразователя не более;

1,15 в диапазоне частот 0-3 ГГц;

• 1.3  в диапазоне частот свыше з до 12 ГГц;

• 1.4  в диапазоне частот свыше 12 до 17,85 ГГЦ.

• 2.9. Коэффициент стоячей волны измерительного преобразователя с дополнительными переходами не более:

с переходом 5.433.020-01 .в диапазоне час тот 0-4 ГГц-1,35; с переходом 5.433.021-01 в диапазоне частот 0-10 171-1,4;

с переходом 5.433.022-01’ в .диапазоне частот 8,24-12,05 ГГц-1,6; с переходом 5.433.023-01 в диапазоне частот 12,05-17,44 ТГц-1,8.

• 2.10. Коэффициент эффективности.(Кэ):

0,96-1,06 в диапазоне частот 0-12 ГГц;

0,93-1,05 в диапазоне частот свыше 12 до'17,85 ГГЦ-

Отклонение величины кэ от фактического значения, указанного в формуляре ваттметра, не превышает ±0,03 на частотах от 0 до 12 ГГЦ и *0,04 на частотах свыше 12 до 17,85 ГГЦ. Разность мезду значениями Кэ на частотах 12 и 17.85 ГПХ не превышает 0,08.

• 2.11. Дополнительная температурная погрешность ваттметров, вызванная отклонением температуры окру кающего воздуха от нормальной до любой температуры в пределах от минус ГО до плюс 50°C, не превышает 1% на Ю°С.

2=12 = Дополнительная погрешность в условиях'повышенной влажности не превышает 2%.

2=13. Время установления показаний ваттметра в режимах ручного переключения пределов и АВТ до значения 98% от установившегося значения не превышает Юс.

2=14. Время сохранения калибровки ваттметра от встроенного калибратора модности не менее I ч.

2=15= Нестабильность показаний-ваттметра в установившемся режиме , включая "дрейф нуля", при неизменной температуре -окружающего воздуха (в пределах ±Х°С), в нормальных условиях не превышает 0,2 мВт/мин.

2=16= Ваттметр сохраняет технические характеристики после воздействия з течение 3 мин перегрузочной мощности, равной 24 Вт.

2=17. Время самопрогрева ваттметра 30 мин.

2=18= Питание: сеть переменного тока 220±22 В, частотой.

50 Гд и содержанием гармоник до 5%, напряжением 220±И В. частотой 400 ?ц и содержанием гармоник до 5,%.

2=19. Мощность, потребляемая от сети 50 ГД при номинальном напряженки, не более 30 В*А.

• 2.20. Нормальные условия эксплуатации и предельные условия транспортирования должны соответствовать .данным,-приведенным в табл.2=

таблица 2

Условия эксплуатации	Температура,К .	Относительная влажность воздуха, ..... .л.	Атмосферное давление , кПа	Параметры сети
				Напряжение, в	Частота, m
Нормаль-	293^5 К	30-80 при	84-106	220±_4,4	50±0,5
ные	(2О±.5°С)	темпера-	(630-795		400±12
		туре 293±_5 К (20t5°C}	мм рт.стЗ
Пределе,-	Повышенная	ДО 95%  -	■
ные	338 К (+65°С)	при тем-	в
	Пониженная	пературе
	223 К (-50°C)	303 К
_		(30°C)	1

• Прз&ленЕе ?

Схема электрическая соединений ваттметра

МЗ-56

Поз. обозначение	Наименование	Кол.	Примечание
У1	Преобразователь измерительный ка7 лориле тричеокий 5-439=002	I
У2	Блок ваттметра измерительный Я2М-Б6 2-720-056	I

• -Ьатлктр сохрчажт свои технические щ^терисгчг .в .предо-; лах норм, указанных в пунктах 2.1-2.22, в рабочих условиях"эксп-" луатации (п. 1.2),..а также доела пребывания в предельных условиях с последующей выдержкой в нормальных ила рабочих условиях в-течение 6. ч.

• 2.21. Ваттметр допускает непрерывную работу в рабочих условиях в течение Гб ч при сохранении своих технических характеристик. ’

• 2.22. Время наработки на отказ ваттметра не менее 8000 я. ■ Срок службы 10 лет. Технический ресурс 10000 ч.

• 2.23. Габаритные размеры и массы блока ваттметра,, преобразователя, укладочных и транспортных ящиков не должны превышать значений, приведенных в табл.З и примечаниях.

Таблица 3

Наименование, тип прибора, блока, комплекта, ЗИП	Без укладки		В укладочном ящике '		В транспортной таре
	мм	кг	да	кг	мм	кг
Блок ваттметра измерительный Я2М-66	322Х255Х Х240	6,5	460Х443Х х329	16	См.примечания
Преобразователь измерительный калориметриче- ' ский 5.439.002	182x150х хГС-2 (I40.5X84X х84 без учета выступающих частей)	1,5	390x286х X13I	6,0	См. примеча ния

Примечания: I. В общепромышленном исполнении блок ваттметра измерительный укладывается в коробку 6.876.II3-I3 с габаритными размерами 426x368x330 мм. Масса блока с коробкой 10 кг» Масса преобразователя измерительного с комплектом в укладочном ящике 6 кг.

• 2. Блок ваттметра измерительный Я2М-66 и преобразователь измерительный со своими укладочными ящиками упаковываются в один транспортный ящик с габаритными размерами не более: для приборов с приемкой заказчика 578x506x527 мм? для приборов в общепромышленном исполнении 578x456x527 мм. масса ваттметра в транспортной таре 40 кг. В общепромышленном исполнении масса ваттметра в транспортной таре 34 кг.

3* СОСТАВ ВАТТМЕТРА

3.1с Состав комплекта ваттметра МЗ-56 приведен в табл.4.

Таблица 4

Примечание, 3 общепромышленном исполнении блок ваттметра измерительный упаковывается в коробку 6.876.II3-I3.

Приложение I

Схема электрическая принципиальная преобразователя измерительного калориметрического 5.439.002

Поз. обозначение	Наименование	Кол.	Примечание
И	Элемент поглощающий 7.107.091	т X
82*	Резистор ОгШ-0425-2,2 B0Mt5%	1	от 0 до 5,1 кОм
КЗ*	Резистор ОМЛТ-0,125-6,2 KOMtS#	I	от 3 до 15 кОм
TI	Модуль термоэлектрический 7.107.121	т
ш±	Зилка	т X	Вход в 5.439.002
Ш2	Розетка РСТВ 10 с кожухом	•*•

* Подбирают при регулировании»

. ПЕРЕЧЕНЬ ПШОЖВИЙ

Стр»

• 1. Схема электрическая принципиальная преобразователя измерительного калориметрического 5=439«002= ....

• 2. Схема' электрическая соединений ваттметра МЗ-56

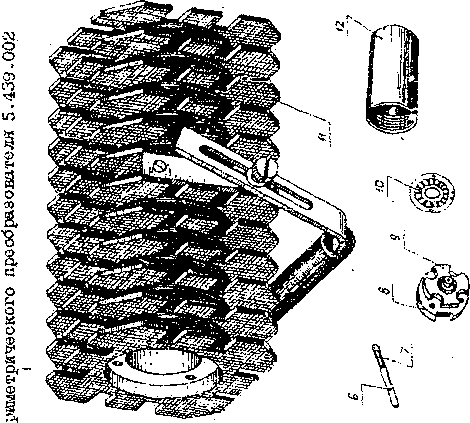

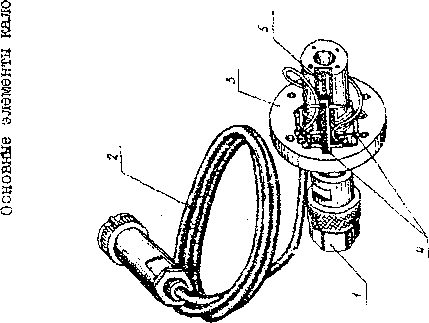

• 3. Основные элементы калориметрического преобразова

теля 5=439-002=....................................

4» Протоколы поверки метрологических параметров.»..»..

3.2о Для поверки ваттметра в метрологических органах выпускается комплект комбинированный 4.068.846, который доставляется для поверочных органов по требованию заказчика.

Состав комплекта комбинированного 4-0,68.846 приведен в таблице 5.

Таблица.5

Наименование	Обозначение	Кол-во	Примечание
Комплект комбинированный
для поверки, включающий".	4.068.846	I к-т
техническое описание и
инструкции по эксплуата-
ции	4.068.846 ТО	I экз.
формуляр	4.0,68.846 ФО	I экз.
переход	2.236.016-02	I шт.	17х8/^7хЗ
переход	2.236.016-03	I шт.	11x5,5/^x3-
шнур соединительный	4.860.155	I шт.
шнур соединительный	4-860.156	I шт.
устройство присоедини-
тельное	3.669.046	I шт.
устройство присоедини-
те-льное	3.669.047	I шт.
ящик укладочный.	4-161.045-09	I шт.
наконечник 8739-5010	8-123-002	I шт. .

• 4. УСТРОЙСТВО И РАБОТА ВАТТМЕТРА И ЕГО

СОСТАВНЫХ ЧАСТЕЙ

• 4.1. Принцип действия

4.1.1» В основу работа ваттметра положен принцип преобразования СВЧ мощности в тепловой вид энергии и измерения образуемой на выходе измерительного преобразователя (далее - преобразователя) термо ЭДС, которая пропорциональна подведенной к нему мощности СВЧ.

• 4.1.2. Основными блоками ваттметра являются преобразователь,

в котором происходит преобразование СВЧ мощности/и блок ваттметра ■измерительный Я2М-66 с цифровым индикатором, прямопоказыващж величину измеряемой мощности в мВт и Вт.

• 4.1.3. Описание принципа действия измерительного блока приведено в техническом описании 2.720.056 ТО.

• 4.1.4. Преобразование СВЧ мощности происходит непосредственно в согласованной СВЧ нагрузке преобразователя, а индикация степени нагрева нагрузки осуществляется с помощью пленочных термопар, вынесенных за пределы передающего тракта.

• 4.2. Схема электрическая принципиальная измерительного блока Я2М-66

Схема электрическая принципиальная измерительного блока приведена в техническом описании 2.720.056 ТО.

4.2.1» Описание структурной схемы измерительного блока Я2М-В6

Структурная схема измерительного блока ваттметра (рис.2) включает в себя:

усилитель постоянного тока (УНТ);

аналого-цифровой преобразователь (АЦП);

ПРИЛОЖЕНИЯ

установленном органом ведомственной метрсдсжэсксй .сдужба, ' '

Форлы протоколов приведены в приложении 4,

12.5.3. Запрещается выпуск в- обращение и применение ваттметров, прошедших поверку с отрицательными результатами.

• 13. ПРАВИЛА ХРАНЕНИЯ

  • 13.1. При хранении ваттметры могут находиться в упакованном виде и содержаться в отапливаемых хранилищах ДР 10 лет при температуре окружающего воздуха от 278 до 313 К (от 5 ДО'40°C), относительная влажность воздуха до 80$ при температуре 298 К (25°С) иди в неотапливаемых хранилищах до 5 лет при температуре окружающего воздуха от 223 до 313 К (от минус 50 до плюс 40°C), относительная влажность до 98$ при температуре 298 К (25°С).

  • 13.2. В помещениях для хранения не должно быть пыли, паров кислот и щелочей, вызывающих коррозию.

• 14. ТРАНСПОНИРОВАНИЕ

  • 14.1. Тара, упаковка и маркирование упаковки

    • 14.1.1. При транспортировании дая вторичной

упаковки ваттметров используются отдельные укладочные .ящики для блока измерительного и комплекта измерительного преобразователя. Укладочные ящики, обернутые водонепроницаемой бумагой и обвязанные шпагатом, помещают в один транспортный ящик, который изнутри выстлан водонепроницаемой бумагой.

Для приборов, поставляемых на экспорт, укладочные ящики помещают в полиэтиленовые чехлы.

Пространство между стенками укладочных и транспортного ящиков заполняют до уплотнений прокладками .из гофрированного картона.

Крышки транспортных ящиков прибивают- гвоздями и обтягивают ящики по торцам стальной лентой или проволокой и пломбируют.

Маркирование ящиков для транспортирования производят в соответствии с ГОСТ 14X92-77.

• 14.1.2. Эксплуатационная документация на ватт-метр размещена в укладочном ящике измерительного блока. Товаросопроводительная документация размещена на верхнем слое прокладочного шля риала под водонепроницаемой обидной верхней крышки транспортного ящика,

• 14.1.3. Допускается транспортирование ваттметра в транспортной таре всеми видами транспорта при температуре окружающего воздуха от 223 до 338 К (от минус 50 до плюс 65°C).

При транспортировании самолетом ваттметр должен быть размещен в герметизированном отсеке.

44=1.4. При транс портировании должна быть предусмотрена защита от попадания атмосферных осадков и пыли. Не допускается кантование ваттметра.

'уир&ь-даее- устройство;                 ■■      • ■■■■      ■ ;_л...,.. .. •.

источник питания;

калибратор мощности переменного тока;

калибратор мощности постоянного тока.’

УНТ усиливает выходное напряжение преобразователя до значения», необходимого для устойчивой работы АЦП.

апл преобразует напряаениз постоянного тока в интервалы времени, заполняемые импульсами опорной частоты, количество которых, пропорциональное подводимой к приемному преобразоватешо СВЧ мощности, подсчитывается счетчиком цифрового индикатора О-

Управляющее устройство содержит элементы для автоматического или дистанционного переключения пределов измерения и индикации условного обозначения измеряемой величины.

Источник питания выдает напряжения дои всех перечисленных выше узлов измерительного блока.

Калибратор мощности переменного тока обеспечивает на нагрузке 200 и 400 Ом уровень мощности 800 мкВт. Он используется для само-калибровки ваттметров МЗ-51, МЗ-52, M3-53.

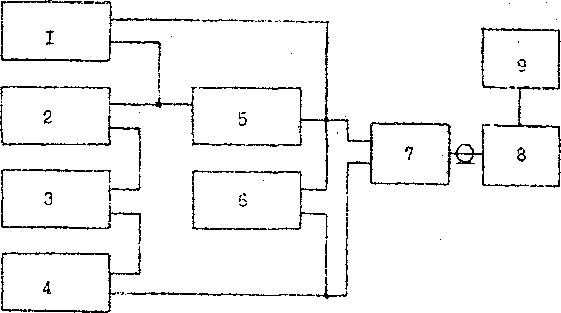

Рис.2- Схема электрическая структурная измерительного блока ваттметра

Калибратор мощности постоянного тока обеспечивает на нагрузке 50'Ом уровень мощности 800 мВт. Используется для самокалибровки ваттметров, работающих с преобразователями на средний и большой уровни мощности.

4» 2.2- Органы управления и контроля

управление работой .ваттметра может осуществляться непосредственно вручную, полуавтоматически, и дистанционно, для чего предусмотрены на передней и задней панелях измерительного блока соответствующие органы управления и присоединительные разъемы (рис.З), Возле органов управления на панелях тлеются надписи и условные обозначения. Ниже приводится перечень надписей, наименование з назначение органов управления:

*. СЕТЬ ВКЛ - туг/,б лер включения ваттметра.

• 2. ГРУБОГО 4. ТОЧНО - потенциометры для.грубой и точной установки нуля.

• 3. V - потенциометр для регулировки усиления в процессе, калибровки ваттметра.

• 4. ВХОД - разъем для присоединения измерительного преобразователя.

• 5. РЕ2ИМ PA50TU - перзкявчателъ для переключения режимов работы .

3. ▼ 800 mW - разъем для присоединения измерительных яалори-мэтрических преобразователей среднего и большого уровней мощности, при калибровке ваттметров на постояхпюм токе.

• 7. Очетчик регистрации времени наработки.

• 8. Радиатор транзистора.

• 9. Крынка держателей вставок плавких.

• 10. Дй&РОВОИ ЗЧХОД ДИС7 УПР - разъем для включения в автомати-зированную систему.

• 11. АННОГ ЧАЛРЯБ - разъом лля присоединения аналогового индикатора.

Б2.~220 v 30 VA 50 Hz -400 Hz - ввод щура питания.

13.        - клемма защнтно1'о заземления.

12

PI - показание ваттметра в ваттах при максимальной модности на входе равной 1Ло от максимальной;

и* - напряжение на катушке P32I в вольтах при максимальной мощности на входе;

IP - напряжение на входе преобразователя в вол:-,тал при максимальной мощности.

Результаты испытаний считаются удовлетворительными, если составляющая основной погрешности ваттметра, обусловленная нелинейной зависимостью его показаний от уровня измеряемой мощности, не превышает ±1,8%.

12.4.10. Определение нестабильности показаний ваттметра во времени в установившемся режиме производят следуед-йл образом.

Ваттметр подготавливают к измерениям в соответствии с инструкцией по эксплуатации. Затем ручками установки пуля ГРУЕО, ТОЧНО устанавливают показание ваттметра 5,0 мВт на иреце-ie ГУ⁷! Г. записывают показание ваттметра через'интервалы времени равные 1 ь.ин, определяемые по секундомеру. Число интервалов времени должно быть не MSiiee 5. Для каждого интервала времени рассчитывают нестабильность У по формуле:

Р =                             (10)

где - нестабильность показаний ваттметра вс времени,в мВт/мин; а Г - абсолютное значение разности между смежными показаниями

в начале и в койне каждого интервала, в мВт;

Т - интервал времени, в мин.

Среднее значение нестабильности показаний ваттметра в мВт/мин определяют как среднее арифметическое для всех интервалов времени.

Температура окружающего воздуха в процессе измерений должна быть неизменной в пределах ±ГК (±Г°С). Контроль температуры производится термометром СП-25 ГОСТ 2045-71.

Результаты испытаний считаются удовлетворительными, если среднее значение нестабильности показаний не превышает 0,2 мВт/мин.

• 12.5. Оформление результатов поверки

• 12.5.1. При государственной поверке положительные результаты оформляются в виде свидетельств о государственной поверке по форме, установленной Госстандартом СССР, или записываются в раздел формуляра "Периодическая поверка основных нормативно-технических характеристик" и заверяются поверителем с нанесением оттиска доверительного .клейма.

• 12.5.2. При ведомственной поверке положительные результаты записываются в рабочий протокол поверки и заверяются в порядке,

psc.3. Расположение органов управления на передней (а.) и. задней (б) панелях измерительного блока ваттметра

4.3» Схема электрическая принципаальная измерительного преобразователя

• 4.3.1. Схема электрическая принципиальная калориметрического преобразователя 5.439.002 приведена в. прилокении I.

СВЧ сигнал поступает на поглощающий элемент BI и, рассеиваясь, нагревает его. Перепад температур между поглощающим элементом и радиатором преобразователя-, пропорциональный подводимой мощности, регистрируется термоэлектрическим. модулем.Тл1. Образуемая на выходе модуля ТШ термоЭДС с помощью кабеля подводится к контактам I и 5 розетки Ш2, смонтированной на его конце. Посредством делителя из 52 и S3 чувствительность преобразователя приводится к но-минальному значению, при котором обеспечивается нормальная работа измерительного блока.

Преобразователь имеет радиатор, посредством которого увеличивается интенсивность отвода тепла от корпуса преобразователя и, таким'-образом, достигается мощность рассеяния 20 Вт.

• 4.4. Схема электрическая соединений ваттметра

Схема электрическая соединений приведена в приложении 2.

Преобразователь (У1) присоединяется к измерительному блоку (У2) посредством экранированного кабеля.

Ваттметр может включаться в автоматическую систему с дистанционным управлением с помощью разъема Ш4/У2 и соединительного кабеля (в комплект ваттметра не входит) и выдавать сигнал на цифропечатающее устройство. При- этом не допускается соединение контакта 1П4/29 (общий) с корпусом измерительного блока и внеших устройств.                                        »

В процессе работы измерительный блок ваттметра вырабатывает аналоговый сигнал и додает его на гнезда разъема ПП/У2-. Посредством этого разъема и соответствующего кабеля (на рисунке не показан) аналоговое напряжение мокет быть подведено к аналоговому индикатору. Значение аналогового напряжения 3 В на нагрузке не менее тоо ком при конечном значении любого из пределов измерения, кроме третьего (на третьем пределе 2 В).

• 4.5. Конструкция

• 4.5.1. Конструкция измерительного блока Я2М-66

Блок ваттметра измерительный Я2М-6& сксмпанован в типовом малогабаритном корпусе. Все узлы измерительного блока выполнены с применением печатного монтажа. Некоторые крупногабаритные элементы и органы управления крепятся к корпусу самостоятельно. В случае необходимости вскрытие измерительного блока следует производить как указано в техническом описании 2.720.056 ТО.

• 4 - шкур соединительный 4-860.156 из комплекта комбинирован

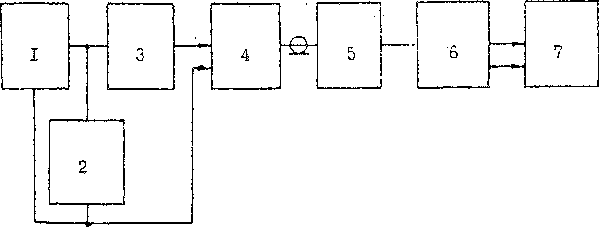

ного 4.068.846;

• 5 - проверяемый преобразователь;

• 6 - шнур соединительный 4.360.155 из комплекта комбинирован

ного 4.068.846;

• 7 - потенциометр постоянного тока Р309.

12.4.9. Определение составляющей основной погрешности ваттметра, обусловленной нелинейной зависимостью его показаний от уровня измеряемой мощности, производят по схеме рис.9.

После подготовки приборов к измерениям на откалиброванный ваттметр подают мощность постоянного тока такого уровня, чтобы на нем установилось показание, численно равное или--близкое к L/I0 от максимального уровня измеряемой мощности с данным преобразователем.

ВШШНИЕ! Плавная регулировка уровня .мощности постоянного тока осуществляется с помощью магазина сопротивлении МСР-63. Во избежание перегрева магазина сопротивлений запрещается установка- сопротивления более 0,2 0м.

После того, как установятся показания испытуемого ваттметра, через 1.5-2 мин после подачи мощности измеряют:

напряжение на катушке P32I, и-] ;

напряжение на входе измерительного преобразователя.,!^.

Одновременно отсчитывают показания на цифровом табло измерительного блока ваттметра, PI.

Затем изменяют напряжение на выходе источника постоянного тока настолько, чтобы на табло измерительного блока установилось показание, близкое к максимальному уровню измеряемой мощности с данным преобразователем.

2»23S.0IS (Ъ'(~ймер..е\. ся'пс :-эхецо, аналогичной рие.7>_; лсп-с 1х:уч..--.. при этом измерительную -линию PI-I3A и генератор Г4-П4.

Результаты проверки коэффициента эффективности преобразователя считаются удовлетворительными, если значения коэффициента эффективности на частотах 12 и 17,85 ГГц соответствуют значениям, призе денным в формуляре,

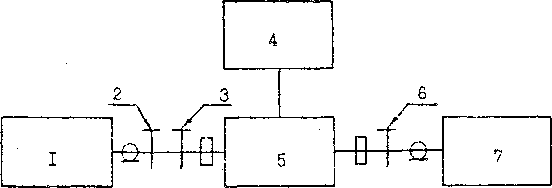

Рис ,7. Схема электрическая структурная для измерения Кст и преобразователя с переходом 2.236.016-02 на частоте 12 ГГц

• 1 - генератор сигналов высокочастотный Г4-Ш;

• 2 - переход волноводно-коаксиальный 5.433.023-01 (из комплекта

ваттметра ’43-56);

• 3 - переход 17x8/16x8 из комплекта линии Р1-19Л;

• 4 - измеритель отношения напряжения В8-7;

• 5 - линия измерительная PI-I9/I;

• 6 - переход 2.236.016-02;

• 7 - проверяемый преобразователь.

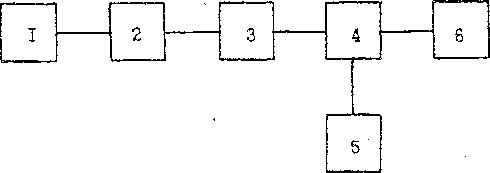

Рис.8. Схема электрическая структурная для измерения коэффициента преобразования измерительных . преобразователей на постоянном токе

• 1 - источник постоянного тока Б5-8;

• 2 - вольтметр постоянного тока В7-23;

• 3 - магазин сопротивлений ЫСР-6'3 (50 Ом);

■■■ В .оцдагх -z. лзигр-иельйг-о-бдока жонтировак гг^ктр'.<•’<“ ..;• ческий счетчик времени (ресурсомер) типа ЭСВ-2,5-12,6,   предназ

наченный для определения суммарного времени-наработки ваттметра при его настройке, испытаниях и эксплуатации. Отсчет наработанного времени производится по делению шкалы, против которого находится мениск правого столбика ртути.

Если зазор между двумя столбиками ртути переместился на 90--95$ (не более) всей шкалы, нужно изменить направление отсчета путем смены полярности питания счетчика. При этом отсчет будет производиться в обратном порядке.

Более подробное описание конструкции измерительного блока приведено в техническом описании 2.720.056 ТО.

• 4.5.2. Конструкция измерительного преобразователя

Измерительный преобразователь 5.439.002 (приложение 3) состоит из отрезка коаксиальной линии со стандартным коаксиальным разъемом типа Ш вариант I но ГОСТ 13317-80', поглощающего элемента цилиндрической формы с согласующим экраном, термоэлектрического модуля, ’’тела сравнения” и радиатора.

Поглощающий' элемент представляет собой тонкопленочный резистор на теплопроводящей (бериллиевой) керамике.

Центральным проводником коаксиального тракта служит тонкостенная токопроводная трубка с целью исключения теплового воздействия внешней среда на поглощающий элемент. Поглощающий элемент имеет электрический контакт с центральным проводником, другой его конец впаян в согласующий экран. Согласующий экран имеет ступенчатое изменение диаметра, что обеспечивает согласование поглощающего элемента во всем диапазоне частот.

Термоэлектрический модуль выполнен в виде диска с отверстием и располагается так, что ’"горячие" спаи имеют тепловой контакт о внешней поверхностью согласующего экрана в месте пайки поглощающего элемента, а "холодные” спаи -• с "телом сравнения". Внешний и внутренний экраны предназначены для защиты термоэлектрического модуля от случайных внешних тепловых воздействий. Внешний экран служит одновременно радиатором. Посредством радиатора увеличивается мощность рассеяния преобразователя до 20 Вт.

• 5. IMPK'IPOBAHJE И ПЛОЖИРО.ВАНИЕ

5.1» Наименование ваттметра, условное его обозначение и год изготовления указываются только в эксплуатационной документации»

• 5.2. Наименование и условное обозначение измерительного блока ваттметра нанесены в верхней части лицевой панели.

• 5.3. Заводской порядковый номер измерительного блока и год изготовления расположены в левом верхнем углу задней панели’.

• 5.4. Наименование, номер чертежа и год изготовления яреобразо-ваталя нанесены на планке, прикрепленной к радиатору.

• 5.5. Все элементы и составные части, установленные на шасси, панелях.-и печатных платах измерительного блока, имеют маркировку позиционных обозначений в соответствии с позиционными обозначениями перечней элементов к электрическим принципиальным схемам.

• 5.6. Измерительный блок и преобразователь, принятые ОТК, пломбируются мастичными пломбами, которые устанавливаются на верхней и нижней крыжах измерительного блока и радиаторе преобразователя.

• 6. ОНДИЕ УКАЗАНИЯ ПО ЭКСПЛУАТАЦИЙ

• 6.1. После длительного хранения следует произвести внешний осмотр, опробование, а затем поверку метрологических параметров, согласно разделу 12.

• 6.2. При внешнем осмотре необходимо проверить:

сохранность пломб. Повреждение пломб’потребителем является нарушением правил эксплуатации;

комплектность согласно табл.4;

отсутствие адамых механических повреждений, влияющих на точность показаний ваттметра;

наличие и прочность крепления органов управления и коммутации, четкость фиксации их положений, плавность вращения ручек органов настройки, наличие предохранителей в измерительном блоке Я2М-66;

чистоту гнезд, разъемов и клемм;

состояние соединительных кабелей, переходов.

• 6.3. При работе в полевых условиях необходимо предусмотреть меры защита от непосредственного попадания атмосферных осадков в виде дождя и снега, то есть работать в закрытом помещении или временном укрытии (в палатке, под навесом).

U₂ - показание- вольтметра В?-23 в вольтах после подачи на преобразователь СВЧ мощности;

- коэффициент передачи калибратора мощности Ш-9А на частоте 12 1Тц, записывается из свидетельства. 0_г поверке калибратора;

'|Гпр| - модуль коэффициента отражения преобразователя с переходом 2.236.016-02 .

Кпр - коэффициент преобразования измерительного преобразователя на постоянном токе, w/Bt.

Модуль коэффициента отражения преобразователя с переходом 2.236.016-02 определяется по формуле:

Кети -I

Кети +1

где Коти - коэффициент стоячей волны преобразователя с переходом 2.236.016-02. Кети измеряют с помощью измерительной линии PI-I9/I по схеме рис.?. .

Коэффициент преобразователя определяется по схеме рис.8.

Порядок измерения коэффициента преобразования следующий: На магазине МСР-63 устанавливают сопротивление 50 Ой. От источника постоянного тока В5-8 подают напряжение около.4,5 В и производят его измерение вольтметром В?-23. Затем производят измерение напряжения на выходе преобразователя, с помощью потенциометра P3G9.

Коэффициент преобразования измерительного преобразователя на постоянном токе Кпр - определяется по формуле:

200Е-                             _ч

Кпр = —— мВ/Вя ,             (8)

U

где В - напряжение, измеренное потенциометром Р309, в мВ;

и - напряжение постоянного тока, измеренное вольтметром В?-23, в В.

Проверку коэффициента эффективности преобразователя на частоте 17,85 ГГЦ выполняют при уровне СВЧ мощности около 3 мВт по схеме, аналогичной схеме проверки на частоте 12 ГГц, с. тем-отличием, что вместо калибратора MI-9A и генератора Г4-1П используется калибратор MI-IOA и генератор. Г4-П4* Переход Э2-109 .при этом не используется. К калибратору проверяемый преобразователь присоединяется через переход 2.236.016-03 (из комплекта комбинированного 4.068.846). В-формулу .для подсчета коэффициента эффективности подставляются значения Кзат из аттестата на переход 2.236.016-03 и Гпр - коэффициент отражения преобразователя с переходом

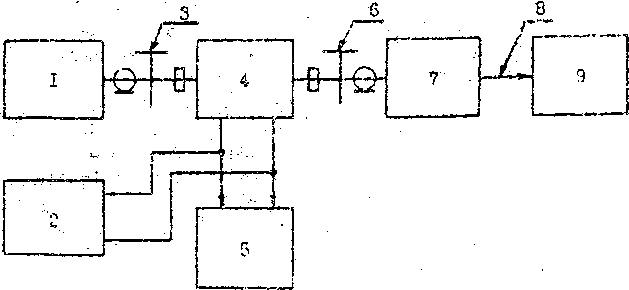

Рис.6» Схема электрическая структурная для. измерения коэффициента эффективности измерительяогб прзобразбвадедп .ча часто?е 12 ITU

• 1 - генератор высокочастотный Г4-1й;

• 2 - вольтмэтр .постоянного - тока 27-23;

• 3 - переход 32-109 из комплекта Г4-111;

• 4 - калибратор СВЧ мощности ?Я-9А с его лолновод-

дш переходом 17x8/16x8 на входе;

..       5 - измерительный блок ваттметра МЗ-22;

6 -переход 2»236«016-02 из'комплекта. комбинииован-ного 4.068.846;

.7 - преобразователь измерительный;

• 8 - WP соедаиительный. 4.860Л55 из комилекга комбинированно?;) 4-. 065.8чС-;

Э -потенциометр постоянного токк "Гиз.

, ' 'Коэффициент эффективности Кэ вычисляется по формуле:

Е-Кзат..д_х_,

Кэ = —г™—---——‘--_г

(U7 - и1)-хЧ1-ВД'-'-Гйгр

T-де Кэ : - -коэффициент Э04’^{екгиаиостк};

'£    - напряжение, измеренное на выходе преобразователя, МЗ;

К.зат - коэффициент затухания перехода 2.236.01£-02,записывается из аттестата па переход;

йлс - сопротивление рабочего тармистора измерительного преобразователя калибратора модности, Ом, записывается из паспорта на калибратор;.

U₁ - показание вольтметра j?7-2." в вольтах до подачи на преобразователь СВЧ мощности;

• 6.4. Сделать отметку в формуляре о начале эксплуатации и записать показания счетчика наработки.

В процессе эксплуатации показания счетчика периодически через каздыо 3 месяца записываются в формуляр.

До включения ваттметра необходимо ознакомиться с разделами I,. 4, 6, 7, 8, 9 описания.

• 7. УКАЗАНИЕ МЕР БЕЗШАСНОСТИ

• 7.1. По степени защиты от поражения электрическим током прибор относится к классу 01 и Г (для экспорта) ГОСТ 12.2.007.0^75.

• 7.2. В приборе имеются постоянное и переменное напряжение

220 В, опасные для жизни, поэтому при- эксплуатации, контрольнопрофилактических и регулировочных работах, производимых с прибором, строго соблюдайте соответствующие меры предосторожности:

перед включением прибора в сеть убедитесь в исправности сетевого соединительного шнура и соедините клемму "       " с шиной

защитного заземления. Отсоединять клемму "        " от шины защит

ного заземления допускается только после отсоединения всех остальных элементов; .

работа.с прибором'без заземления категорически запрещена;

замену любого элемента производите только при отключенном от сети соединительном шнуре;

при регулировании и измерениях в схеме прибора пользуйтесь надежно изолированным'инструментом и пробниками.

• 7.3. При работе прибора сошестно с другими приборами или включении его в состав установки необходимо заземлить все приборы.

• 7.4. К работам по профилактике и ремонту прибора допускаются лица, прошедпие инструктаж и сдавшие зачет по технике безопасности.

• 8. ПОДГОТОВКА К РАБОТЕ

• 3.1. Перед началом работы следует внимательно изучить техническое описание и инструкцию по эксплуатации ваттметра и измерительного блока Я2М-66, а-также ознакомиться с расположением и назначением органов управления и контроля на передней а задней панелях измерительного блока (пл.2.2).

• 8.2. Разместить ваттметр на рабочем месте, обеспечив удобство работы к условия естественной вентиляции.

• 8.3. Проверить заземлен га измерительный блок ваттметра.

• 8.4. Установить тумблер СЕТЬ ЖЛ на передней панели в нижнее положение.

8.5» Присоединить к измерительному блоку приемный преобразова-т е ль»

• 8.6. Установить переключатель Р32Ж РАБОТЫ в положение АВТ.

• 8.7. Включить соединительный шнур измерительного блока в сеть. Остальные органы управления могут находиться в произвольном

по ло аении.

• 9. ПСРЭДОК РАБОТЫ

9-1. Подготовка к проведению измерений

9=1.1. Тумблер СЕТЬ ВКЛ на измерительном блоке переводят в верхнее положение. При этом должны загореться цифры на табло и лампочка подсвета условного обозначения • единицы измерений.

• 9.1.2. Ко проведения измерении ваттметр прогревают в течение 30 мин.

• 9.1.3. После прогрева устанавливают_1ьну.ль на пределе РУЧ I, поворачивая вправо (влево) ручки установки нуля ГРУБО и ТОЧНО.

• 9.1.4. Производят опробование ваттметра. При отсутствии на входе преобразователя мощности и нормальной работе измерительного блока на табле должно устанавливаться показание ручками ГРУБО, ТОЧНО:

000,0 mW на пределе РУЧ I;

0000 mw на пределе РУЧ 2;

00,00 w на пределе РУЧ 3.

• 9.1.5. Осуществляют калибровку ваттметра. Для этого следует: перевести переключатель РЕЖИМ РАБОТЫ в положение AST или

РУЧ 2

присоединить к разъему у 800 m'.v на -пере,дней панели измерительного блока преобразователь и, поворачивая ручку потенциометра (▼), установить показание 800 мВт. При этом делается выдержка порядка Ю-20 с с момента присоединения преобразователя;

отсоединить преобразователь от разъема ▼ 800 mW на передней панели измерительного блока.

• 9.2. Проведение измерений

• 9.2.1. Ваттметр обеспечивает измерение мощности в следующих ре камах:

ручное переключение пределов измерений (положение переключателя РЕЖИМ РАБОТЫ - РУЧ I, РУЧ 2, РУЧ 3) соответственно 0,3-3,0-20,0 Вт;

автоматическое переключение пределов (положение переключателя РЕЖ РАБОТЫ - АВТ);

12 Л.7. Определение годаости ваттметра по основной погрешности производится путем поэлементной поверки-. При этом проверяются следующие составлящие основной погрешности ваттметра: погрешность измерительного блока, погрешность калибровки от встроенного калибратора, отклонение коэффициента эффективности измерительного преобразователя от номинального значения, погрешность, обусловленная нелинейной зависимостью показаний от уровня входной мощности, нестабильность показаний ваттметра. Первые .две погрешности определяются при поверке блока измерительного Я2М-66. Остальные погрешности определяются при поверке ваттметра.

Ваттметр считается годным по основной погрешности, если составляющие основной погрешности не превышают значений, приведенных в разделе II технического описания 2.720.056 ТО, й значении, приведенных в табл.7.

12.4.8. Проверку коэффициента эффективности измерительного преобразователя производят по схеме рис.6. Проверку преобразователя на частоте 12 ГГц осуществляют с помощью калибратора ,'Д-9А, с целью повышения точности измерений используют' цифровой вольтметр постоянного тока В7-23, которым измеряется напряжение постоянного тока на рабочем термисторе преобразователя СВЧ калибратора.

Последовательность проведения измерений следующая.

После подготовки приборов к измерениям производят измерение напряжения на рабочем термисторе преобразователя СВЧ калибратора, U-I , в вольтах. Затем на вход калибратора MI-9A подается такой уровень мощности, чтобы показание прибора МЗ-22 было около 3 мВт. Через 20 с после додачи СВЧ мощности производят измерение напряжения на рабочем термисторе СВЧ калибратора и₂ в вольтах. С помощью потенциометра Р309 производят намерение напряжения на выходе проверяемого преобразователя (Е).

Продолжение тай..9

Тип перехода и частота, на которой производится проверка Кети . 1Гц	Позиция по схеме рис.5
	I - генератор	2 - переход	3 - переход	4 ~ линия измерительная
5.433.023-01 I6x8//frx3 12,05; 14; 16,7	Г4-11Г	Э2-109 из комплекта Г4-Ш	отсутствует	PI-I9

результаты испытаний считаются удовлетворительными, если величины Котл преобразователя с переходами не превышают значений, приведенных в табл«7 *

Рис.5. Схема электрическая структурная для проверки Кети измерительного преобразователя в диапазоне частот 3-17,85 ГГц

• 1 - генератор сигналов высокочастотный Г4-Ш, Г4-80,

Г4-61;

• 2 - кабель высокочастотный из комплекта генератора

Г4-П1;

• 3 - переход коаксиальный 5.433.008 из комплекта PI-34;

• 4 - линия измерительная PI-34;

• 5 - измеритель отношения напряжений В8-7;

• 6 - проверяемый преобразователь.

дистанционное управление (положение переключателя РЕтал рд-

боты-дист).

Примечание.- Во -избежание вывода измерительного преобразователя- из строя при измерении средней мощности импульсно-модулиро-ванных СВЧ сигналов оператору следует помнить, что импульсная ‘ мощность не должна превышать 1500 Вт при средней мощности не более 20 Вт.

При этом:

Рср = Ри •

где Рср - средняя мощность импульсно-модулированного сигнала, Вт;

• Ри - импульсная мощность, Вт;

F - частота импульсов, Гц;

Г - .длительность импульсов, с.

Длительность импульсов не должна превышать 10 мкс<

• 9.2.2. Для проведения измерений в режиме ручного переключения пределов измерений следует прежде всего установить переключатель РЕЗИЛ РАБОТЫ в такое положение, чтобы предполагаемый уровень измеряемой мощности не превышал конечное значение выбранного-предела. Затем присоединить преобразователь к выходу источника СВЧ мощности и спустя 10-15 с отсчитать показание цифрового табло блока Я2М-66. После этого определить значение измеряемой мощности по формуле:                               . р_х

  • (3)

  на ват-т-

  - олреде-

  • (4)

Ризм =------:----Г57-

Кэ(1-|гпр|²)

где Рх - показание цифрового табло блока Я2М-66;

КЗ - коэффициент эффективности, берется из формуляра метр для соответствующей частоты;

|Гпр|- модуль коэффициента отражения преобразователя.

Модуль коэффициента отражения преобразователя |Гпр| ляетоя по формуле:

, Кети -I

где Кети - коэффициент стоячей волны преобразователя.

Примечание. Если при измерениях используются коаксиальные и волноводно-коаксиальные перехода, значение коэффициента эффективности с переходами (Кэ) вычисляется по формуле К*э = Кэ-а(4а), где Кэ - значение коэффициента эффективности измерительного преобразователя, указанное в формуляре ваттметра для соответствующего диапазона частот;

а = 0 - при проверке с переходами 5.433.020-01 и 5.433.021-01 в диапазоне частот от 0 до 4 ТТЛ;

а = 0,01 - при проверке с переходом 5.433.O2I-0I на частотах свыше 4 до 10 ГГц;

а = 0.03 - при проверке с переходом 5.433.022-01 на частотах от 8,24 до 12,05 ГГи;

а = 0,02 - при проверке с переходом 5.433.023-01 на частотах свыше 12,05 до 17,44 ГГц.

'Значения |Гпр| принимаются равными:

0,149 (Кети =1,35) с переходом 5.433.020-01 в диапазоне частот от 0 до 4 ГГц;

0,157 (Кети =1,4) с переходом 5.433.021-01 в диапазоне частот от 0 до 10 ГГц;

0,23 (Кети =1,6) с переходом 5.433.022-0Гв диапазоне частот 8,24-12>05 ГГц;

0,286 (Коти =1,8) с переходом 5.433.023_т01 в диапазоне 12,05-“I?,44 ГТН.

Ес.пи показания цифрового индикатора менее ОД от конечного значения выбранного'предела измерений, следует переключатель РЕ-ДГ.1 РАБОТЕ перевести в положение, соответствующее более низкому пределу измерений.

При неизвестном уровне мощности переключатель РЕЕНМ РАБОТУ •следует установить в положение ГУЧ 3*.

Оператору следует помнить, что в процессе измерений при непосредственном подключении преобразователя к выходу источника СЗЧ мощности возникает'погрешность, обусловленная несоответствием выходного импеданса генератора и входного импеданса преобразователя ваттметра волновому (характеристическому) сопротивлению линии передачи. Чтобы исключить из результата измерений эту погрешность, необходимо значение измеряемой мощности определить по формуле:

Px(I-frfnp)²

Ризм = --

(1-|Гпр|²)-Кз

Где хг, Гпр - комплексные значения коэффициентов отражения генератора и преобразователя на измеряемой частоте.

Обычно известны только модули коэффициентов отражения и за результат измерений принимается значение, найденное по формуле (3).

При этом погрешность рассогласования составит

Spac =х2|Гг! ■ )Гир!                       (6)

Значение модуля коэффициента отрааения генератора вычисляется но формуле (4), где Кст и оеретсл из дс.кумниггпи'п на генератор.

9-2.3. Режим работы ваттметра с автоматическим переключением пределов используется при работе ваттметра в автоматизированных цифровых измерительных системах.

Рис.4. Схема электрическая структурная для проверки

Кети в диапазоне частот 0,02-1,25 ГГЛ

• 1 - измеритель Кети панорамный РК2-47;

• 2 - проверяемый преобразователь

12.4.6» Определение Коти измерительного преобразователя с переходом 5.433.020 4)1 на частотах 0,15 и I ГГц производится по ,• структурной схеме рис.4, где поз.2 - преобразователь с переходом.

Определение Коти преобразователя с переходами на частотах '3; 5,5; 8,24; 10; 12,05; 14; 16,7 ГГц производится по структурной схеме рис.5, в которой 5 ~ измеритель отношения напряжений В8-7;

6 - измерительный преобразователь с соответствующими переход нами. а остальные приборы приведены в табл.9»

Таблица 9

Тип перехода и частота, на которой производится проверка Кети , ГГц	I - гене- ! ратор	Позиция по схеме рис.5
		2 - переход	3 - переход	4 - линия измерительная _________________
5.433.020-01	Г4-80	Э2-13 из	----- 02-7/1 из	PI-22
ЙСх?/^хЗ		комплекта	комплекта
3		Г4-80	.PI-2.2
5.433.021-01
Л 0x4,34/я?7х3
3	Г4-80	отсутствует	отсутствует	PI-3
5,5	Г4-81	отсутствует	отсутствует	1 PI-3
10	Г4-83	отсутствует	отсутствует	PI-3
5.433.022-01	Г4-П1	Э2-108 из	отсутствует	j PI-20
23xI0/j^x3		комплекта		1
8.24; 10: (2,05		,Г4-Ш		I

12.4» Проведение швуркк-"   ‘           '' •'        ■■■■ ^!

. Позерна производится один раз в год в соответствии с перечнем операций., указанных в табл. 7.

• 12.4.1. До начала поверки ваттметра производится поверка, измерительного блока Я2М-66 на соответствие разделу II технического описания 2.720.056 ТО.

• 12.4.2. При проведении внешнего осмотра долены битв проверены все требования по п.6.2. Ваттметр, имепдай дефекты, бракуется и направляется в ремонт.'

• 12.4.3. При проверке присоединительных размеров преобразователя и переходов проведать контроль следующих размеров:

. П Т£

в преобразователе 5,28 ¹;

в'переходах 5.433.02CW3I, 5.433.021-01, 5.433.022-01, 5.433.023-01 со стороны розетки 5,26_q j_g;

в переходе 5.433.020-01 со стороны вилки 8,24⁺®’¹⁴ ; в переходе 5.433.021-01 со стороны вилки 9,5*q’jq .

Проверку указанных размеров проводить с помощью индикатора 3410 с наконечником 8739-5010 из комплекта комбинированного 4.068-846. Проверку присоедините явных размеров фланцев волноводнокоаксиальных переходов и соосности преобразователя проводят о помощью микроскопа ида других средств измерений, обеспечивающих требуемую точность. Результаты проверки считаются удовлетворительными» если присоединительные размеры и соосность преобразователя и присоединительные размеры вожою дно-коаксиальных переходов соответствуют требованиям ГОСТ 13317-80.

• 12.4.4. Опробование работы ваттметра, производится.по пп.9.1.1.-9.1.5. для оценки его исправности без применения средств поверки.

• 12.4.5. Определение Кети преобразователя производится с ио-мощью панорамного измерителя Кети РК2-47 (рис.4) в .диапазоне частот 0,02-1,25 ГГц и с помощью измерительной линии-PI-34

(рис.5) в диапазоне частот 3-17,85 1Гц. В табл.7 приведены частоты, на которых производится проверка Кети.

Результаты испытаний считаются удовлетворительными, если Кети не. превышает 1,15 в .диапазоне частот до 3 ГГц, 1,3 - в диапазоне частот свыше 3 до 12 ГГц и 1,4 - в диапазоне частот свыше 12 ДО 17,85 ГГЦ.

9.2.4 i При                       лени* прокъво.гитсл дастанцион-■■ *' -■■

ное переключение пределов измерений, с помощью потенциальных сигналов, поступающих от цифровых измерительных систем.

• 9.2.5. Следует помнить, что преобразователи требуют бережного обращения с ними и во избегание выхода из строя не должны перегружаться мощностью сверх установленной нормы, то есть не более 20 Вт.

9-2=5. В процессе измерений оператор должен производить периодическую проверку установки нуля, для чего необходимо снять со входа СВЧ мощность.

10. ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ

УСТРАНЕНИЯ

• 10.1. Ремонт измерительного блока ваттметра должен производиться только в специализированных ремонтных органах или поверочных лабораториях.

Ремонт как гарантийных, так и негарантийных преобразователей должен‘производиться на заводе-изготовителе.

10.2- Для доступа к узлам и элементам измерительного блока необходимо отключить его от сети и вскрыть в соответствии с указаниями, проеденными в п.4.3.1 2.720.056 ТО-

• 10.3. Прежде чем начать ремонт неисправного узла, необходимо проверить поступление на него входных сигналов л наличие номинальных питающих напряжений.

• 10.4. При проведении ремонта следует, строго выполнять .-.•еры безопасности, указанные в разделе ?.

• 10.5. Перечень наиболее возможных неисправностей и указания по их устранению приведены в табл. 5.

• 10.6. Этикетка (сопроводительный документ), которая поставляется с отремонтированным преобразователем, содержит основные показатели и сведения, необходимые для дальнейшей эксплуатации изделия, поэтому при получении преобразователя из ремонта этикетку необходимо вклеить в формуляр прибора.

• 10.7. Сделать отметку о ремонте в формуляре и произвести поверку ваттметра согласно указаниям раздела 12.

Т'&ШиЩса Ь '

Наименование неисправности, внешнее проявление и дополнительные признаки	Вероятная причина неисправности	Нетод устранения
При включении ваттметра в сеть не устанавливается нуль на цифровом табло, не калибруется ваттметр	I. Неисправен кабель, с помощью которого присоединяется преобразователь	Проверить исправность соединительного кабеля, используя при этом схему электрическую соединений (при-

ложение 2)> Устранить неисправность .

Проверить прибором В7-23 исправность преобразователя, пользуясь при этом схемой электрической принципиальной для данного преобразователя (приложение I). При обнаружении неисправности отправить преобразователь на завод-изготовитель для ремонта.

Провести проверку в соответствии с ТО на измерительный блок и устранить неисправность

• II.. ТЕХНИЧЕСКОЕ ОБСЛУНИВАНИЕ

  • II.I. Осмотр внешнего состояния ваттметра проводят 2 раза в год, а также совместно с другими видами контрольно-профилактических работ» Внутренний осмотр проводят по истечении гарантийного срока ода раз в два года» Проверяют крепления узлов, состояние :аек, контактов, качество работы переключателей, удаляют пыль и ■ оррозию.

Продолжение табл. 8

Наименование средств поверки	Основные технические характеристики средств по-г верки		рекомен- : дуемое средст- . во поверки (тип)	Приме чание
	Пределы измерения	Погрешность
Комплект комбинированный			4.068.846	Поставляется да поверочных органов
Катушка электрического сопротивления	0,1 Ом	±0,01%	Р-321
Источник постоянного тока	и =0-50 В I =0-2 А	—	Б5-8
Секундомер ГОСТ 5072-72	I с -30 мин	0,2 с
Термометр	10-40°C	0,2°С	СП-25

• 12.3. Условия поверки и подготовка к ней

• 12.3.1. При проведении поверки должны соблюдаться следующие нормальные условия:

температура окружающей среда............293^5 К (20+5°0);

относительная влажность воздуха ...... 30-80% ;

атмосферное давление .........84-106 КПа (630-795 мм рт.ст.); напряжение сети питания 22О+.4Л В частотой 50±0,5 Гц и содержанием гармоник до 5%.

• 12.3.2. Подготовка к поверке производится в соответствии с

Наименование средств поверки'	Основные технические характеристики средств поверки		рекомендуемое средство поверки (тип)	Примечание
	Пределы измерения	Погрешность
Ваттметр поглощаемой мощности	1,2‘Ю"3- 6-10“3 Вт		МЗ-22	Измерительный блок
Потенциометр постоянного тока	Чувствительность 2-10*^ В	0т1%	Р309
Вольтметр постоянного тока	0-10 В	±0,05%	В7-23
Измеритель отношения напряжений	Чувствительность 0,7-1 мкВ (0,15- -20 кГц)	±1,5%	В8-7
Магазин сопротивлений	0-500 Ом	±0 ,1%	МСР-63
Генератор сигналов высокочастотный	Диапазон частот 4-5,6 ГГп	Установки частоты ±0,5%	Г4-81
Большой микроскоп инструментальный	0-30 мм	±0,005 мм	БМИ или УЖ-21 или да-i
Индикатор	0-10 мм	кл» I	•ИЧ10
Стойка ГОСТ 10197-70	-	-	С-1У-8- I60XE00
Призма ГОСТ 5641-82	—		Ш-2-2	2 шт»

П.2» Порядок проведения профилактических работ.»......

Снять боковые стенки, верхнюю и никнюю крышки измерительного блока в соответствии о п.4.3.1 2.720.056 ТО. Вынуть печатные платы, удалить с них пыль струей воздуха и промыть контакты спиртом ГОСТ 18300-72 с помощью кисти. Удалить пыль с других элементов и. узлов измерительного блока. Поставить печатные платы на место,' установить боковые стенки и крышки.

Промыть спиртом высокочастотные и низкочастотные соединители преобразователя и соединительного кабеля.

• 11,3. После проведения профилактических работ ваттметр направляют в поверку.

12» УКАЗАНИЯ ПО ПОВЕРКЕ

• 12.1. Настоящий раздел устанавливает метода, и средства поверки ваттметра поглощаемой мощности МЗ-56 при его эксплуатации.

• 12.2. Операции и средства поверки

• 12.2.1. При проведении поверки должны выполняться операции и применяться средства поверки, указанные в табл.7.

Таблица'⁴?

Номер пункта раздела по- . верки .. j	Наименование операций, производимых при поверке	Поверяемые отметки, ГГЦ i ......     . .     4	Допускаемые значения погрешностей или предельные значения определяемых параметров	Средстг Образцовые	ia поверки Вспомога тельные
12.4-Г	Поверка измерительного блока Я2М-66	-		’ ■ ■" ■ ■
12-4-2	Внешний осмотр		-	-	-
12.4-3	Проверка присоединительных размеров преобразователя и переходов и несоосности преобразователя и переходов	■		БМИ или •УЖ-21 ИЖ ДШ-1	W0 кл.1 Стойка С-1У-8- 150x100 ГОСТ 10197-70 Призма П1-2-2' ГОСТ 5641-82 - 2 шт. Наконечник 8739- -5010
12-4-4	Опробование Определение метрологических параметров
12-4.5	Кот и измерительного преоб-	0,02 0,3	1Л5 1,15		РК2-47,

Наименование средств поверки	Основные технические характеристики средств поверки		Рекомендуемое средства поверки (тип)	Примечание
	Пределы изме- • рения	Погрешность
Линия измерительная	Диапазон ча стот 17,44-25,semi	± 5%	PI-I3A
Линия измерительная	Диапазон ча стот 12,05-17,44ГП1	± 5%	PI-I9
Линия измерительная	Диапазон частот П,55-16,66ГГЦ	± 5%	PI-I9/1
Линия измерительная	Диапазон частот 2,5-10,35П?И	+ 10$	PI-3
Линия измерительная	Диапазон частот 8,24-12,05ЕТц	± 5?	PI-20
Линия измерительная	Диапазон ча- ■ стот 1-7,5 ГГЦ	± 5$	PI-22
Калибратор. мощности	Диапазон ча стот 12-16,7 1Тц	, т Сс/ Xй-»	г£-9А
Калибратор мощности	Диапазон ча стот 16,7- -25,86 ГГЦ	jhT	MI-IOA ■

2. •Bsscto .узса^ан?^ x тасдаь обрабцсвцх. и. BCUA-v.-.^^sfcttz.^; г. средств поверки разрешается применять другие аналогичные приборы, обеспечивающие измерение соответствующих параметров с требуемой точностью.-

3» Все средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о госу~-дарственной или ведомственной поверке»

12.2.2» Основные технические характеристики образцовых и вспомогательных средств поверки приведены в табл.8»

Таблица 8

Наименование средств поверки Л	Основные технические характеристики средств поверки'		Рекомендуемое средство поверки' (тип)	Примечание
	Пределы измерения	Погреш ность
Генератор сигналов вы-	диапазон ча-	Установки	Г4-80
сокочастотный	стот	частоты
	2,56-4 ГГЦ	±0,5%
Генератор сигналов вы-	Диапазон ча~	Установки	Г4-83
сокочастотный	СТОТ	частоты
	7,5-10,5 П?Ц	±0,5%
Генератор сигналов вы-	Диапазон па-	Установки	Р4-1П
сокочастотный .	стот-       •• '	ЧАСТОТЫ
	6-18 ГГЦ	±0,5%
Генератор сигналов вы-	диапазон ча-	Установки	Г4-114
сокочастотный	стот	частоты
	.16,35-25,8ГГЦ	±0,1%
Измеритель Кети	Диапазон на-	5Кст и ,%	РК2-47
панорамный	стот
	0>02-1,25 ГГц

Номер-	Наименование	Пове-	Допускав-	Средства поверки
пункта	операций, произ-	ряемые	мне эначе-
разде-	•водимых при по-	отмет-	ния пог-	Образ-	Вепомога-
ла по-	верке	ки,	решностей	новые	тельные
верки		ГГЦ. .	или предельные значения определяемых параметров		I
	разователя	3	1,15		PI-34,
		10	1,3		В8-7,
		12 -	1,3		.Г4-1П,
		14	1,4		Г4-80,
		16	1,4		Г4-81
		17,85	1,4
12.4.6	Кот и измерительного преобразователя с переходами	*
	5.433.020 - 01	0,15	1,35		РК2-47,
	Й6х7/^хЗ	,т X	1,35		Р1-22»
		3.	1,35.		В8-7, Г4^80
	5.433.021-01	3	1,4		PI-3,
	Л0х4,34/МЗ	5,5	1,4		Г4-80,
		10	1,4		Г4-81, Г4-83, В8-7 ' •
	5.433.022-01	8,24	1,5		PI-20,
	23х10/^?хЗ	10	1,6		В8-7,
		12,05	1,6		Г4-Ш, переход .32-108

Номер	Наименование	Иове-	Допуска©-	Средства поверки
пункта	операций, произ-	ряемые	мне знача-
разде-	водимых при по-	оталет-	НИЯ пог-	Образ-	Вспомога-
ла по-	верке	ки,	решностей	цовые	тельные
верки		ГГЦ	или предельные значения определяемых параметров
					из комп-
					лекта
					Г4-Ш
	5.433.023-QI	12,05	1,8 '		PI-29,
	1бй/Ш	14	1,8		В8-7,
		16,7	1,8		Г4-Ш, переход 32-109 из комплекта Г4-П1
12Л.8	Коэффициент	12,0	0,96-1,06	MI-9A,	Г4-Ш,
	эффективности			В7-23,	МЗ-22,
	преобразователя			Р309,	Б5-8»В8-7,
				PI-I9/I	W-63, .повероч-. ный комплект 4.068.846
		17,85	0,93-1,05	MI-I0A	Г4-П4,
				37-23,	МЗ-22,
				Р309.	В8-7,
				PI-I3A	МСР-63, .35-8,

Номер	Наименование	Нове-	Допускав-	Средства поверки
пункта	операций» произ-	ряемые.	мне знача-
разде-	водимых при по-	отмет-	НИЯ пог-	Образ-	Вспомога-
ла по-	верке	- ки,	решностей	новые	тельные
верки		ГГц	или- предельные
			значения определяемых параметров
					поверочный комплект 4.068.846
12.4.9	Составляющая	-	±1,82 '	В?-23	МСР-63,
	основной по-			(2 шт.)	P32I,
	грешности, обус-				Б5-8
	ловленная нели- • нейной зависимостью показаний ваттметра от уровня измеряемой мощности				(2 шт.)
12.4.10	Нестабильность	-	&®т		Секундо-
	показаний ватт-		0,2——•	-	мер
	метра		мин		I с - 30
				J	мин Термометр СП-25

Примечания, I» Поверку прибора по п.12Л«6 производить при выпуске из производства и после ремонта измерительных преобразователей или переходов. Поверку прибора по остальным пунктам, приведенным в табл.7, производить при выпуске из производства, после ремонта, при эксплуатации и хранении.

.27
