Методика поверки «ОСЦИЛЛОГРАФ С1-127 (ЖКИ) М» (МРБ МП.2598-2016 МП УШЯИ.411161.001-24 )

^ГЛАСОВ АНО

//МТо. гл ай ноШ. инженера

УТВЕРЖДАЮ

едприятия «Завод СВТ» В.В. Василевский 2016 г.

РАЗРАБОТАНО

Зам. главного конструктора

Унитарного предприятия «Завод СВТ»

___________С.А. Качаев « 3 »          ____________2016 г.

Содержание

• 1   Операции и средства поверки

• 2   Условия поверки и подготовка к ней

• 3   Проведение поверки

• 4   Оформление результатов поверки

Приложение А Форма протокола поверки осциллографа

Инв.№подл Подпись и дата Взам ijhb. № ^Инв.№ дубл. Подпись и дата,

Инв.№подл I Подпись и дата | Взам цнв. № | »Инв.№ дубл. | Подпись и дата,

2 Условия поверки и подготовка к ней

• 2.1 При проведении поверки должны соблюдаться нормальные условия по ГОСТ 8.395-80:

• - температура окружающего воздуха

• - относительная влажность воздуха

• - атмосферное давление

• - напряжение питающей сети переменного тока

• - частота питающей сети

• 2.2 Осциллографы должны поверяться в помещении, свободном от пыли, паров кислот и щелочей, при отсутствии вибрации и тряски.

• 2.3 Осциллографы перед включением необходимо выдержать в нормальных условиях не менее 4 ч.

• 2.4 Время установления рабочего режима осциллографов -15 мин.

• 2.5 Средства измерения выдержать в нормальных условиях в течение времени, оговоренного в их эксплуатационных документах.

• 3 Проведение поверки

3.1 Внешний осмотр

• 3.1.1 Внешний осмотр осциллографов проводить в следующей последовательности:

• - проверить отсутствие механических повреждений на корпусе, лицевой панели осциллографа;

• - проверить наличие и прочность крепления органов управления и⁴ коммутации, четкость фиксации их положения, наличие вставок плавких;

• - проверить наличие комплекта принадлежностей и эксплуатационной документации согласно разделу «Комплектность» руководства по эксплуатации;

• - проверить чистоту гнезд, разъемов, клемм;

• - проверить состояние соединительных проводов, кабелей, лакокрасочного покрытия, четкость маркировочных надписей;

• - проверить отсутствие отсоединившихся или слабо закрепленных элементов внутри осциллографов (определить на слух при наклонах осциллографа).

Поверку осциллографов, имеющих дефекты, не проводить.

3.2 Определение электрической прочности изоляции.

• 3.2.1 Определение электрической прочности изоляции проводят с помощью универсальной пробойной установки УПУ-10 в соответствии с Приложением К ГОСТ 12.2.091.

После испытания цепи, содержащие конденсаторы, необходимо разрядить.

Результаты испытаний считают удовлетворительными, если во время испытаний не возникали разряды или повторяющиеся поверхностные пробои. Появление «коронного» разряда или шума не является признаком неудовлетворительных результатов испытаний.

• 3.3.1 Определение пределов перемещений луча по вертикали в канале А (Б) проводят путем подачи на закрытый вход канала А (Б) синусридалщюго сигнала от генератора ГЗ-112/1, обеспечивающего размах изображения &^л

Лист

6

по вертикали при коэффициенте отклонения 0,1 В/дел и коэффициенте развертки 0,5 мс/дел.

Результаты поверки считают удовлетворительными, если при перемещении луча по вертикали канала А (Б) обеспечивается совмещение нижней и верхней части изображения соответственно с верхним и нижним краем рабочей части экрана.

• 3.3.2 Определение режима суммирования проводят путем подачи на входы обоих каналов сигнала внутреннего генератора (амплитудой 0,6 В час-у тотой 1 кГц). Располагают изображение сигналов симметрично центральной горизонтальной линии шкалы.

Устанавливают режим индикации каналов А и Б. Устанавливают коэффициент развертки 0,5 мс/дел, коэффициент отклонения 0,2 В/дел, включают режим суммирования сигналов в каналах А и Б. На экране должен наблюдаться суммарный сигнал каналов А и Б. Включают режим вычитания сигналов в каналах А и Б, при этом на экране должен наблюдаться разностный сигнал.

Примечание - В режиме вычитания допускается наличие выбросов по фронтам сигнала. Амплитуда разностного сигнала не должна превышать 0,1 В.

Результаты поверки считают удовлетворительными, если все требования, изложенные в настоящем пункте, выполняются.

• 3.3.3 Определение режимов работы тракта горизонтального отклонения проводят путем подачи на один из входов проверяемого осциллографа сигнала внутреннего генератора амплитудой 0,6 В частотой 1 кГц при коэффициента развертки 1 мс/дел.

Переключатель «ВЧ, ПС, НЧ» устанавливают в положение «НЧ».

При заземлённом входе усилителя вертикального отклонения в автоколебательном режиме запуска развертки при отсутствии синхронизации на экране должна наблюдаться линия развертки. При переключении осциллографа в ждущий режим линия развертки должна отсутствовать.

При подаче сигнала на вход усилителя вертикального отклонения на экране должно появиться изображение меандра частотой 1 кГц в обоих режимах при наличии синхронизации.

В режиме однократного запуска устанавливают коэффициент развертки 50 мс/дел после нажатия кнопки ГОТОВ, при отсутствии входного сигнала загорается индикатор НЕСИНХР и линия развертки должна отсутствовать. После подачи входного сигнала при наличии синхронизации должен погаснуть индикатор НЕСИНХР и пройти один ход развертки.

3.4 Определение метрологических характеристик

3.4.1 Определение погрешности коэффициентов отклонения проводить для обоих каналов путем подачи на вход осциллографа калибровочного напряжения частотой 1 kHz с выхода « "О » калибратора И1-9.

Изображение сигнала должно располагаться симметрично относительно центральной линии шкалы экрана.

Определение проводят при размере изображения равном 6 дел шкалы, экрана для всех положений переключателей «V/дел. Переключатель «V/дел», «mV/дел» калибратора И1-9 устанавливают в положения, соответствующие положениям переключателей «V/дел» осциллографа, переключатель «число делений» калибратора И1-9 - в положение, соответствующее требуемому размеру изображения на экране осциллографа. Включают девиацию и вращением ручки ДЕВИАЦИЯ устанавливают размер изображения на экране равным 6 дел.

Погрешность коэффициентов отклонения в процентах отсчитывают непосредственно по шкале калибратора И1-9.

Определение погрешности коэффициентов отклонения с выносным делителем 1:10 проводят при размере изображения 6 дел в положении « 0,1 V» переключателя «V/дел» в одном из каналов осциллографа.

Результаты поверки считают удовлетворительными, если погрешность коэффициентов отклонения находится в интервале ± 3 % для 5 мВ/дел - 5 В/дел и ± 4 % для 1, 2 мВ/дел.

При применении делителя 1:10 указанные погрешности не должны увеличиваться более чем на 1 %.

• 3.4.2 Определение погрешности коэффициентов развертки проводить во всех положениях переключателя ВРЕМЯ/ДЕЛ при помощи калибратора И1-9.

Длина линии развертки не должна быть менее 11 дел. Измерения проводят на центральной горизонтальной линии шкалы экрана. Сигнал с выхода калибратора И1-9 подают на вход канала А. Размер изображения по вертикали устанавливают удобный для наблюдения. Частоту сигнала калибратора И1-9 устанавливают такой, чтобы период сигнала занимал 1 или 2 дел по

горизонтали.

Определение погрешности коэффициентов развертки проводят на 8 дел шкалы от начала развертки. При этом измеряемый участоюдолжен быть расположен симметрично относительно центральной вертж^Йь-нсги-:ЛИнии шкалы экрана. С помощью ручки ДЕВИАЦИЯ калибратора/ЦЕ-,9 изображение --------------------------------------------------------------------------------------------------------------//g      "^L"'⁴ -              I ”----- Лист

8

сигнала совмещают с нужным количеством делений шкалы экрана. Погрешность коэффициентов развертки определяют по индикатору калибратора И1-9.

Результаты поверки считают удовлетворительными, если погрешность коэффициентов развертки находится в интервале ±3 % без растяжки и ±4 % с растяжкой.

• 3.4.3 Определение параметров переходной характеристики проводят с помощью генератора И1-14 импульсами положительной и отрицательной полярности длительностью не менее 250 нс в обоих каналах проверяемого ос-^ циллографа во всех положениях переключателя «V/дел». Органы управления осциллографа устанавливают в положения, обеспечивающие устойчивое изображение сигнала на экране при коэффициенте развертки 5 нс/дел и открытом входе канала. Определение параметров переходной характеристики проводят при внешней синхронизации.

Изменяя амплитуду импульса на выходе генератора И1-14, устанавливают размер изображения на экране равным 6 дел по вертикали, расположив изображение симметрично центральной горизонтальной линии шкалы. При коэффициенте отклонения 2 В/дел проводят измерение параметров ПХ, подавая сигнал через аттенюатор 5 дБ. При коэффициенте отклонения 5 В/дел проводят измерение параметров ПХ при размере изображения 4 дел.

В положении «0,1 V» переключателя «V/дел» определяют время нарастания и выброс с делителем 1:10 (в положении переключателя «*10»).

В положении «lmV» и «2mV» переключателя «V/дел» проводят измерения параметров ПХ, подавая на вход поверяемого осциллографа испытательный импульс через переход BNC-T, наконечник и делитель 1:10 (в положении переключателя «хЮ»).

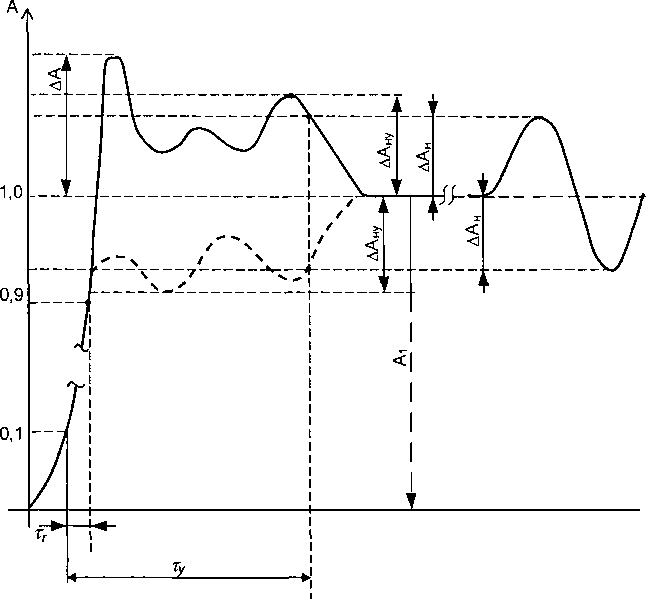

Измерение времени нарастания т_г, времени установления т_у, выброса д_ь и неравномерности ПХ на участке времени установления с)_н>, проводят в соответствии с рисунком 1.

&Н НК.'

-—

lbs !

V. 'Г\

Значение неравномерности на участке времени установления 8_ну , в процентах, рассчитывают по формуле

ДА

^=-^•100,                     (3)

где АА_ну - неравномерность на участке установления, дел;

Ai - установившееся (амплитудное) значение ПХ, дел.

Определение неравномерности ПХ проводят аналогично при подаче** на входы проверяемого осциллографа среднего испытательного импульса длительностью не менее 250 нс от генератора И1-14. Проверку проводят в положениях «5 mV», «50 mV», «0,5 V» и «2 V» переключателя «V/дел» в каналах А и Б осциллографа.

При измерении неравномерности не учитывается выброс генератора, составляющий 0,1 длительности импульса. Значение неравномерности ПХ 5_Н в процентах рассчитывают по формуле

АЛ

£„=^100,                        (4)

где АА_Н - неравномерность, дел;

Ai - установившееся (амплитудное) значение ПХ, дел.

Результаты поверки считают удовлетворительными, если параметры переходной характеристики не превышают значений, приведенных в таблице 3.1.

• 3.4.4 Определение диапазона частот и предельных уровней внутренней в каналах А и Б и внешней синхронизаций проводят следующим образом.

Органы управления, частоту, амплитуду гармонического сигнала устанавливают в соответствии с таблицей 3.2, сигнал подают на^р^^йтыи- вход канала А или Б и одновременно на вход внешней синхрониза!^: ^и ₍  ¹\

Таблица 3.2

Устойчивой синхронизации добиваются при помощи ручек «Уров», «Стабильн», а также переключателя «ВЧ, ПС, НЧ».

При переключении полярности синхронизации («+», «-») для получения устойчивого изображения допускается подстройка ручками «Уров» и «Стабильн».

Определение минимального уровня синхронизации проводят в соответствии с таблицей 3.3.

При определении синхронизации в точке 10 Гц необходимо установить осциллограф в ждущий режим.

Определение максимальных уровней синхронизации проводят при помощи генератора Г5-72 подачей на вход канала А или Б и на вход^ещВ^гОЦН-хронизации сигнала длительностью 20 нс и частотой 100 кГп^^бтаетствйирр таблицей 3.4.                                                  ; V >        ?

Таблица 3.4

Результаты поверки считают удовлетворительными, если нестабильность синхронизации не превышает 0,2 дел.

£

4 Оформление результатов поверки

• 4.1 Результаты поверки заносят в протокол поверки, рекомендуемая форма которого в приложении А.

• 4.2 Положительные результаты поверки удостоверяются нанесением оттиска поверительного клейма или выдачей свидетельства о поверке установленного образца.

• 4.3 При отрицательных результатах поверки осциллографы изымаются из обращения и применения, оттиск поверительного клейма гасится, а свидетельство о поверке аннулируется.

  Инв.№подл | Подпись и дата | Взам инв. № | »Инв.№ дубл. | Подпись и дата,

  Изм	Лист	№докум.	Подл.	Дата

  УШЯИ.411161.001-24'МП


Приложение А

(рекомендуемое) Форма протокола поверки осциллографов

Протокол №____

поверки осциллографа С1-127 (ЖКИ)М

Заводской номер осциллографа____________________________________

Наименование организации, проводившей поверку____________________

Наименование предприятия-владельца осциллографа__________________

Методика поверки______________________________________________

А.1 Условия поверки:

• - температура окружающего воздуха



• - относительная влажность воздуха

• - атмосферное давление

• - напряжение питающей сети

  Инв.№подл | Подпись и дата | Взаммнв. № | »Инв.№ дубл. | Подпись и дата,

  А. 2 Средства поверки

  Таблица А.1

  Наименование СИ	Тип СИ	Заводской номер	Свидетельство о поверке

  /у; д?-,' J :  ~   :

  I - I ■—г:—г

  					Ч,             ....... ,	Лист
  					УШЯИЛ11161.001-24МП	14
  Изм	Лист	№докум.	Подл.	Дата

А.З Проведение поверки

Таблица А. 2

А.4 Определение метрологических характеристик

А.4.1 Определение погрешности коэффициентов отклонения

“П

4*.

35

35

нс

А.4.4 Определение диапазона частот и предельных уровней внутренней и внешней синхронизации.

Таблица А.7

F4
