Методика поверки «Преобразователи измерительные постоянного тока Е856А, Е856В, Е856С, Е856АР, Е856ВР, Е856СР, Е856ЕР» (49501860.3.0004 МП)

49501860.3.0004 МП

42 2713

СОГЛАСОВАНО

Зам. директора ГФУП “ВНИИМС В.Н.Яншин

20 апреля 2001г.

ПРЕОБРАЗОВАТЕЛИ ИЗМЕРИТЕЛЬНЫЕ ПОСТОЯННОГО ТОКА

Е856А, Е856В, Е856С, Е856АР, Е856ВР, Е856СР, Е856ЕР

Методика поверки

49501860.3.0004 МП

Настоящая методика поверки распространяется на преобразователи измерительные постоянного тока Е856А, Е856В, Е856С, Е856АР, Е856ВР, Е856СР, Е856ЕР (далее -преобразователи) ТУ 4227-004-49501860-99.

• 1.1 При проведении поверки выполняют операции и применяют средства поверки, указанные в таблице 1.

Таблица 1

• 1.2 При проведении поверки допускается применение средств, не приведенных в перечне, но обеспечивающих контроль метрологических характеристик с требуемой точностью.

• 1.3 Средства поверки должны быть исправны и поверены в органах государственной или ведомственной метрологической службы.

2.1 При проведении поверки соблюдают следующие требования:

- «Правила технической эксплуатации электроустановок потребителей»;

- «Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок»;

- требования, приведенные в эксплуатационной документации на испытательное оборудование.

2.2 Преобразователь соответствует требованиям ГОСТ Р 52319-2005.

Тип изоляции - основная. Степень загрязнения 2. Категория монтажа (категория перенапряжения) III.

• 2.3 Внешнее подключение следует производить согласно схеме подключения преобразователя при отключенных от источников сигнала и напряжения питания соединительных проводах.

• 2.4 Опасный фактор - напряжение питания 220 В.

В случае возникновения аварийных условий и режимов работы преобразователь необходимо немедленно отключить.

• 3.1 При проведении поверки преобразователей соблюдают следующие нормальные условия:

- температура окружающего воздуха, °С ............................................... 20 ± 5;

• - относительная влажность воздуха, %................................................... 30 - 80;

• - атмосферное давление. кПа (мм рт.ст.)................................................ 84 - 106 (630 - 800);

• - напряжение питающей сети переменного тока, В..............................220 ± 4,4;

• - частота питающей сети, Гц ...................................................................50 ± 1;

• - форма кривой напряжения питающей сети переменного тока - синусоидальная. Коэффициент несинусоидальности не превышает 5%;

• - коэффициент переменной составляющей входного сигнала, %, ..............не более 3;

• - сопротивление нагрузки, Ом

Е856А, Е856АР, Е856ЕР.............................................................2500 ± 500;

Е856В, Е856С, Е856ВР, Е856СР................................................250 ± 50;

• - время установления рабочего режима, мин.........................................15;

• - положение преобразователя - любое.

• 3.2 Перед проведением поверки преобразователь выдерживают в нормальных климатических условиях не менее 2ч.

• 3.3 Средства поверки подготавливают к работе в соответствии с требованиями эксплуатационной документации на них.

• 4.1.1 При проведении внешнего осмотра устанавливают соответствие преобразователей следующим требованиям:

• - отсутствие механических повреждений;

• - отсутствие коррозии наружных частей, в том числе присоединительных контактов;

• - наличие четкой маркировки;

• - наличие четкого клейма ОТК или гарантийной наклейки, а также наличие свидетельства о государственной поверке (при проведении периодической поверки).

• 4.2.1 Проверку электрического сопротивления изоляции проводят следующим образом:

• - прикладывают последовательно испытательное постоянное напряжение (500 ± 50) В и определяют электрическое сопротивление изоляции между соединенными вместе контактами:

• - 1-2 (входная цепь) и 4-5-7-8-9-10 (питание 220 В, выходные цепи);

• - 7-8-9-10 (выходные цепи) и 4-5 (питание 220 В);

- при испытании преобразователей Е856хх2 прикладывают испытательное напряжение (250 ± 25) В между соединенными вместе контактами 7-8 (выход 1) и 9-10 (выход 2).

Показания, определяющие электрическое сопротивление изоляции, отсчитывают по истечении 1 мин после приложения напряжения или меньшего времени, за которое показания мегаомметра практически установятся.

Примечание - У преобразователей Е856хх1 контакты 9, 10 отсутствуют.

Результаты проверки считают удовлетворительными, если значения сопротивления изоляции составляют не менее 40 МОм.

• 4.3.1 Основную приведенную погрешность и номинальную функцию преобразования определяют методом сравнения измеренного с применением образцового средства измерения выходного сигнала при точном выставлении входного сигнала, воспроизводимого мерой, с расчетным значением выходного сигнала.

• 4.3.2 При подготовке к проверке основной погрешности проводят следующие работы:

• - соединяют приборы по схеме, приведенной в приложении А;

• -  устанавливают значение сопротивления нагрузки в соответствии с 3.1;

• -  подготавливают приборы к работе согласно их инструкциям по эксплуатации;

• - на преобразователь подают напряжение питания;

• -  на преобразователь подают входное напряжение, равное конечному значению диапазона измерений;

• - выдерживают преобразователь в течение времени установления рабочего режима в соответствии с 3.1.

• 4.3.3 При проверке основной приведенной погрешности выполняют следующие операции:

• - устанавливают поочередно значения входного напряжения в соответствии с таблицей 2 или таблицей 3, снимают показания прибора PV1 (PV2) и определяют действительное значение выходного тока преобразователя при всех значениях входного напряжения в миллиамперах по формуле

ивых.о

1вых.о = -----------------,                                           (1)

R о

где ивых.о - показание образцового прибора PV1 (PV2), мВ;

Rо - значение образцового сопротивления R2 (R4), Ом;

Таблица 2

Таблица 3

- определяют основную приведенную погрешность у в процентах на всех проверяемых отметках по формуле

1вых.о - 1вых.р

Y =------------------------- • 100,                                   (2)

1н

где 1вых.о - действительное значение выходного тока на проверяемой отметке, мА;

1вых.р - расчетное значение выходного тока на проверяемой отметке, мА;

1н - нормирующее значение выходного тока, мА.

Расчетные значения выходного тока на проверяемых отметках приведены в таблицах 2, 3.

За нормирующее значение принимается верхний предел изменения выходного сигнала преобразователя.

Предел допускаемого значения основной приведенной погрешности преобразователя не должен превышать ± 0,5% от нормирующего значения.

• 5.1 Результаты поверки оформляют протоколом по форме обязательного приложения Б.

• 5.2 Положительные результаты поверки оформляют свидетельством о государственной поверке и клеймением преобразователя.

• 5.3  В случае отрицательных результатов поверки запрещают дальнейшую эксплуатацию преобразователей, в протоколе делают запись о непригодности. В этом случае необходимо произвести гашение клейма.

(рекомендуемое)

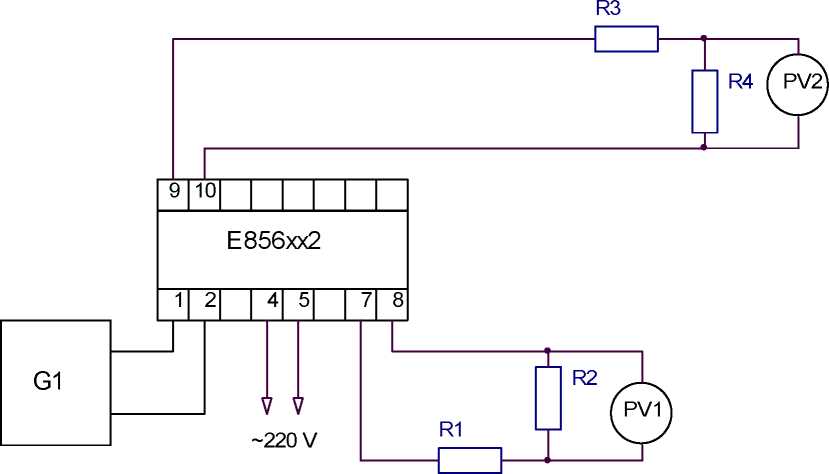

Схема рабочего места по проверке основной погрешности преобразователей

G1 - калибратор программируемый П320

PV1, PV2 - вольтметр универсальный цифровой В7-34

R1, R3 - магазин сопротивлений Р33

R2, R4 - катушка электрического сопротивления Р331

Примечание - У преобразователей исполнения Е856хх1 контакты 9,10 отсутствуют. R3, R4, PV2 в рабочее место не включают.

(обязательное)

Форма протокола поверки преобразователя

ПРОТОКОЛ

поверки преобразователя _______________________________________________,

тип заводской номер

принадлежащего_______________________________________________________,

наименование организации

поверенного______________________________________«____»_____________199 г.

наименование организации

Условия поверки

Температура воздуха ______________________________ °С

Относительная влажность воздуха___________________%

Атмосферное давление ____________________________ кПа

Напряжение питающей сети переменного тока ________ В

Частота питающей сети____________________________ Гц

Сопротивление нагрузки___________________________Ом

Применяемые средства поверки

• 1 Внешний осмотр

Вывод:__________________________________________________________________________

• 2 Проверка сопротивления изоляции

Вывод:__________________________________________________________________________

• 3 Проверка основной приведенной погрешности

Вывод:__________________________________________________________________________

Общий вывод____________________________________________________________________

выдано свидетельство № или причина негодности

Начальник лаборатории госнадзора____________________ ________

фамилия подпись

М.П.      Дата__________________

9
