ТЕРМОМЕТР ЛАБОРАТОРНЫЙ ЭЛЕКТРОННЫЙ «ЛТ-300»

Методика поверки

ТКЛШ 2.822.000 МП

Настоящая методика поверки распространяется на термометры лабораторные электронные «ЛТ-300» (далее по тексту -термометры), разработанные и изготовленные ООО «Термэкс» г. Томск, и устанавливает порядок проведения первичной и периодической поверок.

Рекомендуемый межповерочный интервал - 12 месяцев.

1 Операции поверки

При проведении поверки должны выполняться операции, указанные в таблице 1. Поверка может быть прекращена при выполнении любой операции, в результате которой получены отрицательные результаты.

Таблица 1

№ п/п

Наименование операции

Номер пункта методики поверки

Проведение операции при

первичной поверке

периодической поверке

1.1

Внешний осмотр

7.1

+

+

1.2

Опробование

7.2

+

+

1.3

Определение метрологических характеристик.

7.3

+

+

2 Средства поверки

При проведении поверки рекомендуется применять следующие средства измерений и вспомогательные средства:

- термостаты жидкостные серии «ТЕРМОТЕСТ», ТУ 4211-054-44229117-2008 («ТЕРМОТЕСТ-05-02»:диапазон тер-мостатирования от -80 до +30 °С; стабильность термостатирова-ния в пределах ±0.02 °С; «ТЕРМОТЕСТ-100»: диапазон термо-статирования от -30 до +100 °С; стабильность термостатирования в пределах ±0.01 °С; «ТЕРМОТЕСТ-300»: диапазон термостатирования от +100 до +300 °С; стабильность термостатирования в пределах ±0.01 °С);

  • - термометр сопротивления платиновый эталонный 1 разряда, диапазон температур от -50 до 0.01 °С;

  • - термометр сопротивления эталонный 1 разряда, диапазон температур от 0 до 300 °С;

  • - преобразователь сигналов ТС и ТП прецизионный «Тер-кон» ТУ 4221-040-44229117-2003, погрешность преобразования ТС в значение температуры в диапазоне от -200 до 600 °С -±0.011 °С;

  • - кассета для установки эталонного и поверяемых термометров в термостате, которая должна содержать элементы, при помощи которых возможно регулирование глубины погружения датчиков;

  • - персональный компьютер с установленной программой расчета и установки индивидуальных коэффициентов термометра.

Допускается применение других средства поверки с аналогичными или лучшими метрологическими характеристиками.

3 Требования к квалификации поверителей

Поверку термометров могут осуществлять лица, аттестованные в качестве поверителя. Поверитель должен изучить: руководство по эксплуатации ТКЛШ 2.822.000 РЭ, данную методику поверки и уметь пользоваться современной вычислительной техникой.

4 Требования безопасности

При подготовке и проведении поверки термометра необходимо: соблюдать общие требования безопасности в соответствии с ГОСТ 12.3.019-80, “Правила технической эксплуатации электроустановок потребителей” и “Правила техники безопасности при эксплуатации электроустановок потребителей” для установок напряжением до 1000 В, утвержденные Госэнергонадзором.

5 Условия поверки
  • 5.1 При проведении поверки необходимо соблюдать следующие условия:

  • - температура окружающего воздуха, °С ................................. 20±5

  • - относительная влажность воздуха, % ................................ 30 - 80

  • - атмосферное давление, кПа ........................................ 84.0 - 106.7

  • - напряжение питающей сети переменного тока, В.............. 220'10

  • - частота питающей сети переменного тока, Гц ..................... 50+1

  • - вибрация, тряска, удары, влияющие на работу термометра должны отсутствовать;

  • - наличие пыли, паров и газов не должно превышать допустимых норм.

6 Подготовка к поверке

При подготовке к поверке поверитель должен проверить: наличие всей документации, необходимой для проведения поверки, и готовность основных и вспомогательных средств поверки.

7 Проведение поверки 7.1 Внешний осмотр.

При внешнем осмотре термометра проверяют: комплектность согласно руководству по эксплуатации, отсутствие механических повреждений, ухудшающих его эксплуатационные свойства, правильность и разборчивость маркировки.

Термометр, не удовлетворяющий предъявляемым требованиям, бракуется, его дальнейшая поверка не производится.

7.2 Опробование

Датчик термометра устанавливается в произвольное положение при комнатной температуре и подключается к электронному блоку, либо непосредственно, либо через кабель-соединитель, входящий в комплект поставки термометра. По истечении двух минут проверяется работоспособность термометра. Далее датчик помещается в сосуд с теплой водой и по истечении двух минут вновь проверяется работоспособность термометра.

Термометр подключают к компьютеру посредством кабеля связи из комплекта поставки термометра. При помощи программы «ThermoChart», также входящей в комплект поставки термометра, считывают индивидуальные градуировочные коэффициенты термометра, установленные при предыдущей поверке, и сверяют их с указанными в свидетельстве о поверке. Порядок работы с программой «ThermoChart» описан в приложении В.

Термометр считается пригодным к дальнейшей поверке, если:

- термометр реагирует на изменение температуры среды, в которой находится датчик, и характеристики цифровой индикации соответствуют указанным в руководстве по эксплуатации;

- индивидуальные градуировочные коэффициенты термометра соответствуют градуировочным коэффициентам, указанным в его свидетельстве о поверке.

Если индивидуальные градуировочные коэффициенты термометра отличаются от указанных в свидетельстве о поверке, то поверка приостанавливается и термометр бракуется. Дальнейшая поверка возможна только после определения и установки новых значений индивидуальных градуировочных коэффициентов с участием поверителя по методике, изложенной в приложении В.

7.3 Определение метрологических характеристик

Определение метрологических характеристик производится методом непосредственного сличения показаний поверяемого термометра с показаниями эталонного термометра. Для этого оба термометра помещаются в жидкостные термостаты со следующими температурами теплоносителя: -50; 0; +50; +100; +150; +199.90; +250; +300 °С. Допускается отклонение температур от указанных значений на ±1 °С, за исключением точек 0 и +199.90 °С. В точке 0 °С не допускается отклонение температуры теплоносителя в отрицательную сторону. В точке +199.90 °С не допускается отклонение температуры теплоносителя в положительную сторону.

  • 7.3.1 Определение абсолютной погрешности термометра в области отрицательных температур.

    • 7.3.1.1 Включают низкотемпературный термостат (например, «Термотест-05-02»), обеспечивающий поддержание температуры теплоносителя в диапазоне от -50 до 0 °С. На термостат устанавливают кассету, с помощью которой эталонный и поверяемые термометры помещаются в теплоноситель (один из вариантов выполнения кассеты показан на рисунке А.1 приложения А).

Термостат переводят в режим поддержания температуры теплоносителя равной (-50+1) °С. Температуру теплоносителя контролируют по показаниям эталонного термометра.

  • 7.3.1.2 Датчик термометра погружают в теплоноситель на глубину не менее 75 мм. По истечении двух минут снимают не менее 10 показаний эталонного и поверяемого термометров с интервалом в 30 секунд. Результаты поверки заносят в таблицу Б.1 (Приложение Б). Определяют средние значения показаний термометров и подсчитывают их разность.

  • 7.3.1.3 Термостат переводят в режим поддержания температуры теплоносителя от 0 до +1 °С. Температуру теплоносителя контролируют по показаниям эталонного термометра. Поверку осуществляют так же, как описано в пункте 7.3.1.2.

  • 7.3.2 Определение абсолютной погрешности термометра в диапазоне от 0 до +100 °С.

    • 7.3.2.1 Включают термостат (например «Термотест-100»), обеспечивающий поддержание температуры теплоносителя в диапазоне от 0 до +100 °С. Устанавливают на термостат кассету для термометров (рисунок А.1 приложения А).

    • 7.3.2.2 Осуществляют поверку при температурах +50 и +100 °С по методике, изложенной в пункте 7.3.1.2.

  • 7.3.3 Определение абсолютной погрешности термометра в диапазоне от +100 до +300 °С

    • 7.3.3.1 Включают термостат (например, «Термотест-300»), обеспечивающий поддержание температуры теплоносителя в диапазоне от +100 до +300 °С. Устанавливают на термостат кассету для термометров (кассета сборная из кассет, изображенных на рисунке А.1 и на рисунке А.2 приложения А).

    • 7.3.3.2 Осуществляют поверку термометра при температурах +150, +199,90, +250 и +300 °С по методике, изложенной в пункте 7.3.1.2.

  • 7.3.4 Результаты поверки считаются положительными, если абсолютная погрешность термометра не превысит по модулю 0.05 °С в диапазоне от -50 до +199,99 °С и не превысит по модулю 0,2 °С в диапазоне от +200 до +300 °С.

Если абсолютная погрешность термометра превысит по модулю 0,05 °С в диапазоне измерений от -50 до +199,99 °С и, соответственно, 0,2 °С в диапазоне измерений от +200 до +300 °С, то поверитель может скорректировать индивидуальные коэффициенты термометра по методике, изложенной в приложении В. После коррекции градуировочных коэффициентов процедуру определения метрологических характеристик термометра следует провести повторно.

Если же и после коррекции абсолютная погрешность термометра превысит по модулю 0,05 °С в диапазоне измерений от -50 до +199.99 °С и, соответственно, 0.2 °С в диапазоне измерений от +200 до +300 °С, то термометр бракуется.

8 Оформление результатов поверки

Результаты поверки, полученные в соответствии с п.7 заносятся в протокол (Приложение Б).

Результаты поверки считаются положительными, если в результате поверки установлено, что все характеристики соответствуют установленным в руководстве по эксплуатации.

Положительные результаты поверки оформляют в соответствии с требованиями ПР 50.2.006-94, поверительные клейма наносят в свидетельство о поверке и на корпус термометра в соответствии с требованиями ПР 50.2.007-2001.

При отрицательных результатах поверки выписывается извещение о непригодности в соответствии с требованиями ПР 50.2.006-94.

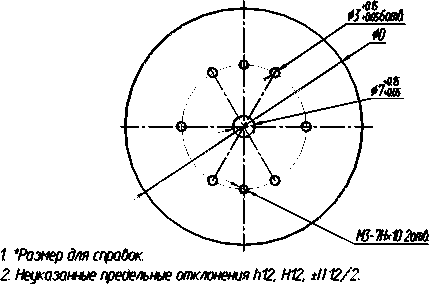

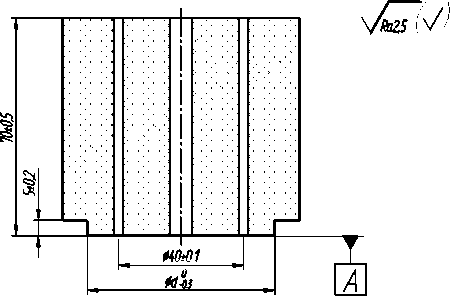

Приложение А. Приспособление для установки термометров

I Неперпечдикулярность осей отверстий относительно базы А не более 0.05.

4. Острые кромки притупить RO, LR0.3.

d - диаметр определяемый диаметром отверстия термостата;

D = d* 16.

Материал фторопласт-4 Г0СГЮ007-80Е

Рисунок А.1 Приспособление для установки эталонного и пове

ряемых термометров (диапазон -50.. .+100 °С)

  • 1. *Размер для справок.

  • 2. Неуказанные предельные отклонения М2, Н12, ±!Т12/2.

  • 3. Неперпендикулярность осей отверстий относительно базы И не долее 0,05.

  • 4. Острые кромки притупить R0,1...R0,3.

д - диаметр определяемый диаметром отверстия термостата,-D = d +16.

Материал: паронит ПМБ 5 Г0СТ481-71

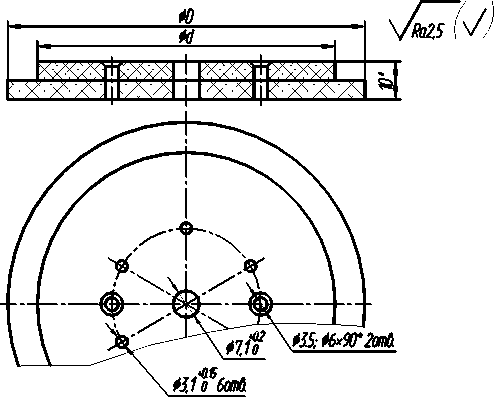

Рисунок А.2 Дополнительное приспособление для установки

эталонного и поверяемых термометров (диапазон +100.. .+300 °С)

Приложение Б. Форма протокола поверки

Протокол поверки

№________ от “____” _____________ 200 г.

  • 1 Основные сведения о поверяемом средстве измерения

    • 1.1 Наименование: Термометр лабораторный электронный ЛТ-300

    • 1.2 Заводской номер:

1.3 Изготовитель: ООО «Термэкс», г.Томск

1.4 Основные метрологические характеристики:

  • 1.4.1 Диапазон измеряемой температуры, °С.................................от -50 до +300

  • 1.4.2 Абсолютная погрешность термометра при погружении датчика на глубину не менее 75 мм, °С, не более:

  • - в диапазоне температур от -50.00 до +199.99 °С .............................. ±0,05

  • - в диапазоне температур от +200.0 до +300.0 °С ................................. ±0,2

  • 2 Условия проведения поверки

  • - температура окружающей среды, °С

  • - относительная влажность воздуха, %

  • - атмосферное давление, кПа

  • - напряжение питания, В

  • - частота питающей сети, Гц

  • 3 Документы, используемые при первичной поверке:

  • - Руководство по эксплуатации «Термометр лабораторный электронный» ТКЛШ 2.822.000 РЭ;

  • - Методика поверки ТКЛШ 2.822.000 МП, согласованная с ГЦИ СИ ФГУП «ВНИИМС».

  • 4 Средства поверки:

    • 4.1 При поверке использовались следующие средства:

  • 5 Результаты первичной поверки

    • 5.1 Внешним осмотром установлено:

5.2. При опробовании установлено:

5.3 Результаты определения абсолютной погрешности термометра приведены в таблице Б.1.

Таблица Б.1

п/п

Температура:

-50 °С

Температура: 0 °С

Температура: +50 °С

Температура: +100 °С

Тлт, °С

Тэ. °С

Тлт, °С

Тэ. °С

Тлт, °С

Тэ. °С

Тлт, °С

Тэ. °С

1

2

10

Т

А ср

ТЛТср

ТЭэср

ТЛТср

ТЭэср

ТЛТср

ТЭэср

ТЛТср

ТЭэср

А

А  ТЛТср ТЭэср

А  ТЛТср ТЭэср

А  ТЛТср ТЭэср

А  ТЛТср ТЭэср

№ п/п

Температура:

+150°С

Температура:

+199.90 °С

Температура:

+250 °С

Температура:

+300 °С

Тлт, °С

Тэ. °С

Тлт, °С

Тэ. °С

Тлт, °С

Тэ. °С

Тлт, °С

Тэ. °С

1

2

10

Т

А ср

ТЛТср

ТЭэср

ТЛТср

ТЭэср

ТЛТср

ТЭэср

ТЛТср

ТЭэср

А

А  ТЛТср ТЭэср

А  ТЛТср ТЭэср

А  ТЛТср ТЭэср

А  ТЛТср ТЭэср

Результаты поверки:

Установлены следующие параметры термометра:

Ro=____________; А=_______________; В=_____________; С=________________.

Заключение________________________________________________________

(годен/негоден)

Поверку произвел:___________________________________________________

Фамилия И.О.

Приложение В. Коррекция градуировочных коэффициентов
  • 1. Для коррекции градуировочных коэффициентов должно быть установлено программное обеспечение ThermoChart и термометр должен быть подключен к компьютеру так, как это описано в п.3.3.3 руководства по эксплуатации.

  • 2. После запуска программы щелкнуть по кнопке «Настройка» в главном меню. Затем в раскрывшейся панели щелкнуть по кнопке «Калибровка». Появится диалоговое окно «Расчет градуировочных коэффициентов термометра» (рисунок В1).

    Считать

    Записать

    Расчет

    Загрузить

    &

    „-------------------------------------------■----------------------------—

    Расчет градуировочных коэффициентов термометра

    Сохранить н

    Измерение

    С сопротивление <• температура

    .Исходные данные

    X

    t измер. [°C]

    t действ. [°C]

    Д [°C]

    1

    -50.18

    -50.05

    0.000

    г\

    о.ог

    0.04

    -0.020

    3

    X

    51UV

    4

    100.31

    100.12

    0.010

    5

    150.41

    150.18

    0.001

    6

    199.81

    199.58

    -0.018

    7

    250.84

    250.62

    -0.016

    8

    300.62

    300.41

    0.019

    9

    _

    Коэффициенты интерполяционного уравнения

    Коэфф-ты

    Ro

    А хЮ 3

    В хЮ'7

    С хЮ'12

    Старые

    1000

    3.9083

    -5.775

    -4.183

    Новые

    1000.000

    3 9174

    -6.0024

    -4.2589

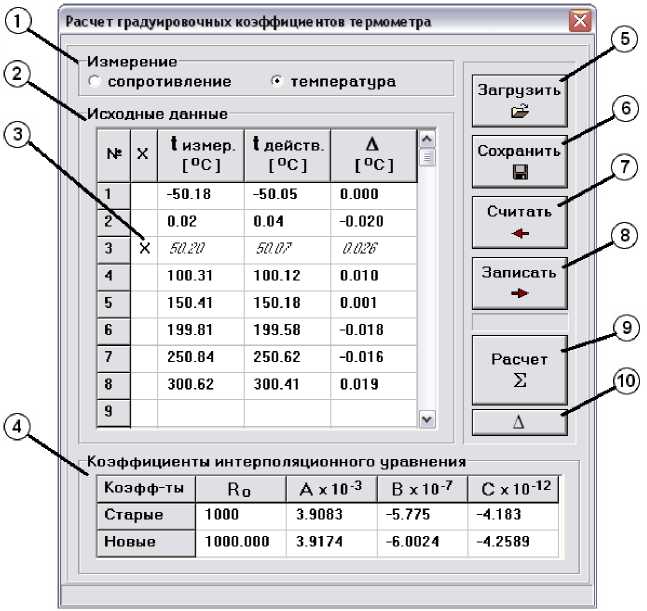

Рисунок B1

  • 3. Щелчком по кнопке 7 считать из термометра установленные при предыдущей калибровке градуировочные коэффициенты (см. уравнения 1 и 2 в руководстве по эксплуатации) в строку "Старые" таблицы 4.

  • 4. Установить переключатель 1 в положение «температура».

  • 5. Заполнить колонки tU3Mep. и ^ейств. таблицы исходных данных 2. В качестве ^змер. использовать средние значения температур, определенные термометром «ЛТ-300». В протоколе поверки (приложение Б) они обозначены как ТЛТср. В качестве ^ейств. использовать средние значения температур, определенные эталонным термометром. В протоколе поверки (приложение Б) они обозначены как ТЭср.

  • 6. Щелчком по кнопке 9 запустить процедуру вычисления градуировочных коэффициентов. Сначала, в соответствии с уравнениями 1 и 2, приведенными в руководстве по эксплуатации, из значений ^змер. вычисляются значения сопротивлений датчика при различных температурах. Для этого используются “старые” градуировочные коэффициенты. По полученным значениям сопротивлений датчика и соответствующим им температурам, измеренным эталонным термометром, вычисляются модифицированные градуировочные коэффициенты, значения которых появятся в строке "Новые" таблицы 4.

  • 7. Щелчком по кнопке 10 оценить погрешность аппроксимации А. Значения, выводимые в последний столбец таблицы 2 представляют из себя разность значений температур А = ^асч. -Were., где ^асч. - это температуры, вычисленные с использованием градуировочных коэффициентов из строки "Новые" таблицы 4. Значения погрешности аппроксимации не должны превышать предел допускаемой абсолютной погрешности измерения, составляющий 0.05 °С в диапазоне измерений от -50 до +199.99 °С и, соответственно, 0.2 °С в диапазоне измерений от +200 до +300 °С.

  • 8. Если значения А превышают указанные значения, то необходимо внимательно проверить результаты измерений. Если значения А превышают допустимые значения в одной или в двух точках, то эти данные можно изъять из расчетов, щелкнув по соответствующей ячейке во второй колонке таблицы исходных данных 2. Исключенные данные помечаются знаком Х (поз.3).

  • 9. Щелчком по кнопке 8 записать градуировочные коэффициенты из строки "Новые" таблицы 4 в термометр «ЛТ-300». После записи провести контрольное считывание, как описано в п.3. Градуировочные коэффициенты в обеих строках таблицы 4 должны совпадать. Если это не так, запись коэффициентов следует повторить.

  • 10. Результаты вычислений расчетов могут быть сохранены в памяти компьютера. Для этого необходимо щелкнуть по кнопке 6 и в диалоговом окне «Сохранение данных» присвоить имя файлу, в котором будут храниться результаты. Сохраненные результаты впоследствии могут быть открыты при помощи кнопки 5.
