УТВЕРЖДАЮ ель ЛОЕИ ТЕСТ»

Методика поверки. Газоанализаторы модели S-ANALYZER 200 ATEX, S-ANALYZER 200. ОЕИ Аналитика

«10»

я В.В.

я 2019 г.

Газоанализаторы модели S - ANALYZER 200 АТЕХ, S - ANALYZER 200 Методика поверки.

МП-128/10-2019

Настоящая методика поверки распространяется на Газоанализаторы модели S -ANALYZER 200 АТЕХ, S — ANALYZER 200 (далее по тексту — газоанализаторы), предназначены для автоматического непрерывного измерения концентрации различных компонентов (кислорода, диоксида углерода, взрывоопасных и токсичных газов) в газовых средах технологических процессов, промышленных выбросах, для определения примесей в чистых газах, биогазах и других технологических газах.

Интервал между поверками - один год.

1 Операции поверки

1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1. Таблица 1 - Операции поверки.

Наименование операции	Номер пункта методики поверки	Обязательность проведения
Наименование операции	Номер пункта методики поверки	при первичной поверке	в процессе эксплуатации
1 Внешний осмотр	6.1	да	да
2 Опробование	6.2	да	да
3 Подтверждение соответствия программного	6.3	да	да
обеспечения
4 Определение метрологических	6.4	да	да
характеристик:
- определение допускаемой основной
погрешности;	6.4.1	да	да
- определение времени установления
показаний газоанализатора.	6.4.2	да	да

1.2 Если при проведении той или иной операции получен отрицательный результат, дальнейшая поверка прекращается.

2 Средства поверки

2.1. При проведении поверки применяют средства, указанные в таблице 2. Таблица 2 - Средства поверки

Номер пункта методики поверки	Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, основные метрологические и технические характеристики
6	Измеритель влажности и температуры ИВТМ-7 М 6Д, диапазон измерений температуры воздуха от -20 до +60°С, влажности от 0 до 99 %, давления от 840 до 1060 гПа
6.4	Секундомер механический СОПпр, ТУ 25-1894.003-90, класс точности 2
	Азот особой чистоты сорт 1 по ГОСТ 9293-74 в баллонах под давлением
	Генераторы газовых смесей ГГС мод. ГГС-Р, ГГС-Т, ГГС-К, ГГС-03-03 (per. № 62151-15). Диапазон коэффициента разбавления от 1 до 2550, относительная погрешность коэффициента разбавления от 0,5 до 1,5 %
	Стандартные образцы состава газовых смесей ГСО 10371-2013, ГСО 10506-2014, ГСО 10530-2014, ГСО 10538-2014, ГСО 10543-2014, ГСО 10547-2014, ГСО 10706-2015, ГСО 10563-2015°
	Ротаметр РМА-0,063Г УЗ, ГОСТ 13045-81, верхняя граница диапазона измерений объемного расхода 0,063 м³/ч, кл. точности 4
	Редуктор баллонный кислородный одноступенчатый БКО-50-4 по ТУ 3645-026-00220531-95

Номер пункта методики поверки	Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, основные метрологические и технические характеристики
	Вентиль точной регулировки трассовый ВТР-4, диапазон рабочего давления (0-6) кгс/см², диаметр условного прохода 3 мм, штуцерно-ниппельное соединение под гибкую трубу диаметром 4...8 мм
	Трубка медицинская поливинилхлоридная (ПВХ) по ТУ6-01-2-120-73, 6*1,5 мм
Примечания: ’’Допускается использование стандартных образцов состава газовых смесей (ГС), не указанных в настоящей методике поверки, при выполнении следующих условий: - номинальное значение и пределы допускаемого отклонения содержания определяемого компонента ГС должны соответствовать указанному для соответствующей ГС из приложения А; - отношение погрешности, с которой устанавливается содержание компонента в ГС к пределу допускаемой основной погрешности поверяемого газоанализатора, должно быть не более 1/3. 2) все средства поверки должны иметь действующие свидетельства о поверке или аттестации, баллоны с ГС — действующие паспорта; 3) допускается использование других средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью

3 Требования безопасности

3.1. Помещение, в котором проводят поверку, должно быть оборудовано приточно-вытяжной вентиляцией
3.2. Концентрации вредных компонентов в воздухе рабочей зоны должны соответствовать требованиям ГОСТ 12.1.005-88.
3.3. Должны выполняться требования техники безопасности для защиты персонала от поражения электрическим током согласно классу I ГОСТ 12.2.007.0-75.
3.4. Требования техники безопасности при эксплуатации ГС в баллонах под давлением должны соответствовать «Федеральным нормам и правилам в области промышленной безопасности "Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением"».
3.5. К поверке допускается лица, изучившие эксплуатационную документацию на газоанализаторы и прошедшие необходимый инструктаж.

4 Условия поверки

Таблица 3.

Условия поверки температура окружающей среды, °C 20 ±5

относительная влажность окружающей среды, % от 30 до 80

атмосферное давление, кПа 101,3 ± 4,0

мм рт.ст. 760 ±30

5 Подготовка к поверке

5.1. Выполнить мероприятия по обеспечению условий безопасности.
5.2. Проверить наличие паспортов и сроки годности ГС в баллонах под давлением.
5.3. Баллоны с ГС выдержать при температуре поверки не менее 24 ч.
5.4. Выдержать поверяемые газоанализаторы и средства поверки при температуре поверки в течение не менее 2 ч.

5.5 Подготовить поверяемый газоанализатор и эталонные средства измерений к работе в соответствии с эксплуатационной документацией.

6 Проведение поверки

6.1 Внешний осмотр

6.1.1 При внешнем осмотре устанавливают соответствие газоанализатора следующим требованиям:

- наличие маркировки взрывозащиты и четкость надписей на корпусе;
- отсутствие внешних повреждений, влияющие на работоспособность;
- исправность органов управления.

6.1.2 Газоанализатор считают выдержавшим внешний осмотр, если он соответствует указанным выше требованиям.

6.2 Опробование

6.2.1. При опробовании проводится проверка функционирования газоанализатора согласно п.

5 руководства по эксплуатации S - ANALYZER 200 АТЕХ и S - ANALYZER 200

6.2.2. Результат опробования считают положительным, если:

- во время тестирования отсутствуют сообщения об отказах;
- после окончания времени прогрева газоанализатор переходит в режим измерений,
- органы управления анализатора функционируют.

6.3 Подтверждение соответствия программного обеспечения

6.3.1 Подтверждение соответствия программного обеспечения (ПО) газоанализаторов проводится путем проверки соответствия ПО газоанализаторов, представленных на поверку, тому ПО, которое было зафиксировано при испытаниях в целях утверждения типа.
6.3.2 Для проверки соответствия ПО выполняют следующие операции:

- проводят визуализацию идентификационных данных ПО, установленного в газоанализаторе, посредством вызова на дисплей номера версии встроенного ПО (согласно указаниям эксплуатационной документации);
- сравнивают полученные данные с идентификационными данными, установленными при проведении испытаний в целях утверждения типа и указанными в описании типа на газоанализаторы.

6.3.2 Результат подтверждения соответствия ПО считают положительным, если идентификационные данные соответствуют указанным в Описании типа газоанализатора.

6.4 Определение метрологических характеристик

6.4.1 Определение основной погрешности газоанализатора при первичной (периодической) поверке газоанализаторов проводят в следующем порядке:

1) Собирают схему проведения поверки, приведенную на рис.1
2) На вход газоанализатора через адаптер подают ГС (таблица А1, приложение А) в последовательности 1-2-3-2-1-3.
3) Фиксируют установившиеся значения показаний газоанализатора
4) Значение основной приведенной к верхнему пределу измерений погрешности газоанализатора, в каждой точке для диапазонов измерений, указанных в приложении Б, таблицы Б1 определяют по формуле:

(1)

где

Св

С(д)
- - измеренное значение концентрации, мг/м³, % об.доли, млн'¹.
- - верхнее значение диапазона измерений, мг/м³, % об.доли, млн'¹.
- - действительное значение концентрации ГС, мг/м³, % об.доли,
млн*¹.

2

3

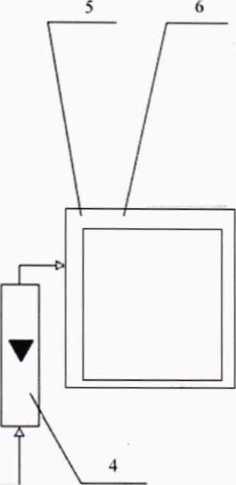

Рисунок 1 - Рекомендуемая схема подачи ГС на вход газоанализаторов

1 - баллон с ГС; 2 - редуктор баллонный; 3 - вентиль точной регулировки; 4 - индикатор расхода (ротаметр); 5 - адаптер поверочной газовой смеси; 6 - газоанализатор.

Результаты определения основной погрешности газоанализатора считают удовлетворительными, если значение основной погрешности не превышает указанного в таблице Б.1 приложения Б.

6.4.2 Определение времени установления показаний допускается проводить одновременно с определением основной погрешности по п.6.4.1 при подаче ГС №1 и ГС № 3 в следующем порядке:

1) подать на газоанализатор ГС№3, зафиксировать установившееся значение показаний газоанализатора;
2) рассчитать значение, равное 0,9 от показаний газоанализатора, полученных в п. 1);
3) подать на газоанализатор ГС № 1, дождаться установления показаний газоанализатора (отклонение показаний от нулевых не должно превышать 0,5 в долях от пределов допускаемой основной погрешности), затем, не подавая ГС на газоанализатор продуть газовую линию ГС № 3 в течение не менее 3 мин, подать ГС на газоанализатор и включить секундомер. Зафиксировать время достижения показаниями газоанализатора значения, рассчитанного на предыдущем шаге.

Результаты определения времени установления показаний считают удовлетворительными, если время установления показаний не превышает указанного в таблице Б.1 приложения Б.

7 Оформление результатов поверки

7.1 При проведении поверки оформляют протокол результатов поверки в свободной форме. Результаты поверки оформляют в соответствии с Приказом Минпромторга России от 02.07.2015 г. № 1815.
7.2 Результатом поверки является подтверждение пригодности средства измерений к применению или признание средства измерений непригодным к применению.

При положительных результатах поверки знак поверки наносится на свидетельство о поверке и (или) в паспорт.

7.3. Если газоанализатор по результатам поверки признан непригодным к применению, оттиск поверительного клейма гасится, «Свидетельство о поверке» аннулируется, выписывается «Извещение о непригодности».

Приложение A

(обязательное)

Технические характеристики ГС

Таблица А.1 - Технические характеристики ГС, используемых nni

Определяемый компонент	Диапазон измерений определяемого компонента	Номинальное значение объемной доли определяемого компонента ГС, пределы допускаемого отклонения			Номер ПГС по реестру ГСО или источник ГС
Определяемый компонент	Диапазон измерений определяемого компонента	ГС№1	ГС №2	ГС №3	Номер ПГС по реестру ГСО или источник ГС
Ацетилен (С2Н2)	от 0 до 2,3 %	Азот			О.ч., сорт 2-й по ГОСТ 9293-74
Ацетилен (С2Н2)	от 0 до 2,3 %		1,2 ±5% отн.	2,1 ±5 % отн.	ГСО 10506-2014
Этилен (С2Н4)	от 0 до 2000 млн’¹	Азот			О.ч., сорт 2-й по ГОСТ 9293-74
	от 0 до 2000 млн’¹		950 ±5 % отн.	1900 ±5 % отн.	ГСО 10506-2014
	от 0 до 2,4 %	Азот			О.ч., сорт 2-й по ГОСТ 9293-74
	от 0 до 2,4 %		1,1 ±5 % отн.	2,2 ±5 % отн.	ГСО 10506-2014
Пропан (СзН₈)	от 0 до 1,7 %	Азот			О.ч., сорт 2-й по ГОСТ 9293-74
	от 0 до 1,7 %		0,8 ±5 % отн.	1,6 ±5 % отн.	ГСО 10543-2014
	от 0 до 100 %	Азот			О.ч., сорт 2-й по ГОСТ 9293-74
	от 0 до 100 %		50 ± 5 % отн.	95 ± 5 % отн.	ГСО 10543-2014
Бутан (С4Н10)	от 0 до 1,4 %	Азот			О.ч., сорт 2-й по ГОСТ 9293-74
	от 0 до 1,4 %		0,6 ±5 % отн.	1,3 ± 5 % отн.	ГСО 10543-2014
	от 0 до 100 %	Азот			О.ч., сорт 2-й по ГОСТ 9293-74
	от 0 до 100 %		50 ± 5 % отн.	95 ± 5 % отн.	ГСО 10543-2014
Метан (СН4)	от 0 до 5 %	Азот			О.ч., сорт 2-й по ГОСТ 9293-74
	от 0 до 5 %		2,5 ±5 % отн.	4,5 ±5 % отн.	ГСО 10706-2015
	от 0 до 100 %	Азот			О.ч., сорт 2-й по ГОСТ 9293-74
	от 0 до 100 %		50 ± 5 % отн.	95 ± 5 % отн.	ГСО 10706-2015
Сумма углеводородов С_ХН_У¹¹	от 0 до 20 %	Азот			О.ч., сорт 2-й по ГОСТ 9293-74
Сумма углеводородов С_ХН_У¹¹	от 0 до 20 %		10±5% отн.	19±5% отн.	ГСО 10543-2014

♦

Определяемый компонент	Диапазон измерений определяемого компонента	Номинальное значение объемной доли определяемого компонента ГС. пределы допускаемого отклонения			Номер ПГС по реестру ГСО или источник ГС
Определяемый компонент	Диапазон измерений определяемого компонента	ГС№1	ГС №2	ГС №3	Номер ПГС по реестру ГСО или источник ГС
Оксид углерода (СО)	от 0 до 1%	Азот			О.ч., сорт 2-й по ГОСТ 9293-74
	от 0 до 1%		0,5 ±5 % отн.	0,95 ± 5 % отн.	ГСО 10706-2015
	от 0 до 100 %	Азот			О.ч., сорт 2-й по ГОСТ 9293-74
	от 0 до 100 %		50 ± 5 % отн.	95 ± 5 % отн.	ГСО 10706-2015
Диоксид углерода (СО₂)	от 0 до 40 млн’¹	Азот			О.ч., сорт 2-й по ГОСТ 9293-74
	от 0 до 40 млн’¹		20 ± 5 % отн.	38 ± 5 % отн.	ГСО 10706-2015
	от 0 до 100 %	Азот			О.ч., сорт 2-й по ГОСТ 9293-74
	от 0 до 100 %		50 ± 5 % отн.	95 ± 5 % отн.	ГСО 10706-2015
Водород (Н2) (в азоте или в гелии)	от 0 до 10 %	Азот			О.ч., сорт 2-й по ГОСТ 9293-74
	от 0 до 10 %		5 ± 5 % отн.	9 ± 5 % отн.	ГСО 10530-2014
	от 0 до 100 %	Азот			О.ч., сорт 2-й по ГОСТ 9293-74
	от 0 до 100 %		50 ± 5 % отн.	95 ± 5 % отн.	ГСО 10530-2014
Аргон Аг в азоте или в воздухе	от 0 до 10 %	Азот			О.ч., сорт 2-й по ГОСТ 9293-74
	от 0 до 10 %		5 ± 5 % отн.	9 ± 5 % отн.	ГСО 10506-2014
	от 0 до 100 %	Азот			О.ч., сорт 2-й по ГОСТ 9293-74
	от 0 до 100 %		50 ± 5 % отн.	95 ± 5 % отн.	ГСО 10706-2015
Гелий в азоте или в воздухе	от 0 до 10 %	Азот			О.ч., сорт 2-й по ГОСТ 9293-74
	от 0 до 10 %		5 ± 5 % отн.	9 ± 5 % отн.	ГСО 10706-2015
	от 0 до 100 %	Азот			О.ч., сорт 2-й по ГОСТ 9293-74
	от 0 до 100 %		50± 5 % отн.	95± 5 % отн.	ГСО 10706-2015

Определяемый компонент	Диапазон измерений определяемого	Номинальное значение объемной доли определяемого компонента ГС, пределы допускаемого отклонения			Номер ПГС по реестру ГСО или источник ГС
Определяемый компонент	KUMllUrlvri Id,	ГС№1	ГС №2	ГС №3	Номер ПГС по реестру ГСО или источник ГС
Сероводород (H2S)	от 0 до 100 млн’¹	Азот			О.ч., сорт 2-й по ГОСТ 9293-74
Сероводород (H2S)			50 ± 5 % отн.	95 ± 5 % отн.	ГСО 10706-2015
		Азот			О.ч., сорт 2-й по ГОСТ 9293-74
			2500 ± 5 % отн.	4750 ± 5 % отн.	ГСО 10706-2015
Хлороводород (НС1)	от 0 до 80 %	Азот			О.ч., сорт 1-й по ГОСТ 9293-74
Хлороводород (НС1)			40 ± 5 % отн.	75 ± 5 % отн.	ГСО 10371-2013
Аммиак (NH3)	от 0 до 500 млн’¹	Азот			О.ч., сорт 1-й по ГОСТ 9293-74
	от 0 до 500 млн’¹		250 ±5 % отн.	275 ±5 % отн.	ГСО 10547-2014
	от 0 до 5000 млн’¹	Азот			О.ч., сорт 1-й по ГОСТ 9293-74
	от 0 до 5000 млн’¹		2500 ± 5 % отн.	4750 ± 5 % отн.	ГСО 10547-2014
Оксид азота (NO)	от 0 до 5000 млн’¹	Азот			О.ч., сорт 1-й по ГОСТ 9293-74
	от 0 до 5000 млн’¹		2500 ± 5 % отн.	4750 ± 5 % отн.	ГСО 10706-2015
	от 0 до 5%	Азот			О.ч., сорт 1-й по ГОСТ 9293-74
	от 0 до 5%		2,5 ±5 % отн.	4,5 ±5 % отн.	ГСО 10706-2015
Диоксид азота (NO2)	от 0 до 1000 млн’¹	Азот			О.ч., сорт 1-й по ГОСТ 9293-74
Диоксид азота (NO2)	от 0 до 1000 млн’¹		500 ±5 % отн.	950± 5 % отн.	ГСО 10547-2014
Кислород (Ог)	от 0 до 5 %	Азот			О.ч., сорт 1-й по ГОСТ 9293-74
	от 0 до 5 %		2,5 ±5 % отн.	4,5 ±5 % отн.	ГСО 10706-2015
	от 0 до 10 %	Азот			О.ч., сорт 1-й по ГОСТ 9293-74
	от 0 до 10 %		5 ± 5 % отн.	9,5± 5 % отн.	ГСО 10506-2014/ ГСО 10563-2015
	от 0 до 25 %	Азот			О.ч., сорт 1-й по ГОСТ 9293-74
	от 0 до 25 %		12 ± 5 % отн.	22,5 ± 5 % отн.	ГСО 10563-2015/ ГСО 10706-2015
	от 0 до 100 %	Азот			О.ч., сорт 1-й по ГОСТ 9293-74

Определяемый компонент	Диапазон измерений определяемого компонента	Номинальное значение объемной доли определяемого компонента ГС, пределы допускаемого отклонения			Номер ПГС по реестру ГСО или источник ГС
		ГС№1	ГС №2	ГС№3	Номер ПГС по реестру ГСО или источник ГС
			50 ± 5 % отн.	95 ± 5 % отн*	ГСО 10706-2015
Диоксид серы (SO?)	от 0 до 2000 млн’¹	Азот			О.ч., сорт 1-й по ГОСТ 9293-74
	от 0 до 2000 млн’¹		1000 ±5 % отн.	1900 ±5 % отн.	ГСО 10538-2014
	от 0 до 3000 млн’¹	Азот			О.ч., сорт 1-й по ГОСТ 9293-74
	от 0 до 3000 млн’¹		1500 ±5 % отн.	2850 ±5 % отн.	ГСО 10538-2014
Комбинированный сенсор СО2/СО	(СО₂) 0-20 %	Азот			О.ч., сорт 1-й по ГОСТ 9293-74
	(СО₂) 0-20 %		10±5% отн.	19±5% отн.	ГСО 10706-2015
	(СО) 0-10000 млн’¹	Азот			О.ч., сорт 1-й по ГОСТ 9293-74
	(СО) 0-10000 млн’¹		5000 ± 5 % отн.	9500 ± 5 % отн.	ГСО 10706-2015
Комбинированный сенсор CO2/SO2/NO	СО₂ 0-25%	Азот			О.ч., сорт 1-й по ГОСТ 9293-74
	СО₂ 0-25%		12±5% отн.	23 ± 5 % отн.	ГСО 10706-2015
	SO₂ 0-3000 млн’¹	Азот			О.ч., сорт 1-й по ГОСТ 9293-74
	SO₂ 0-3000 млн’¹		1500 ±5 % отн.	2850 ±5 % отн.	ГСО 10538-2014
	NO 0-5000 млн’¹	Азот			О.ч., сорт 1-й по ГОСТ 9293-74
	NO 0-5000 млн’¹		2500 ± 5 % отн.	4750 ± 5 % отн.	ГСО 10706-2015
Примечание: 1) - Поверочным компонентом является: пропан СзШ

Приложение Б (рекомендуемое)

Метрологические характеристики газоанализаторов

Таблица Б1 - Основные метрологические характеристики газоанализаторов

Определяемый компонент	Метод измерения	Диапазоны измерений	Пределы допускаемой приведенной¹¹погрешности, %	Предел допускаемого времени установления показаний, Т90, с
Ацетилен (С2Н2)	Инфракрасная фотометрия	от 0 до 2,3 %	±10	25
Этилен (С2Н4)	Инфракрасная фотометрия	от 0 до 2000 млн’ 1	±10	25
Этилен (С2Н4)	Инфракрасная фотометрия	от 0 до 2,4 %	±5	25
Пропан (СзНк)	Инфракрасная фотометрия	от 0 до 1,7 %	±10	25
Пропан (СзНк)	Инфракрасная фотометрия	от 0 до 100 %	±5	25
Бутан (С4Н10)	Инфракрасная фотометрия	от 0 до 1,4 %	±10	25
Бутан (С4Н10)	Инфракрасная фотометрия	от 0 до 100 %	±3	25
Метан (СН4)	Инфракрасная фотометрия	от 0 до 5 %	±10	25
Метан (СН4)	Инфракрасная фотометрия	от 0 до 100 %	±3	25
Сумма углеводородов СхН_у²⁾	Инфракрасная фотометрия	от 0 до 20 %	±7	25
Оксид углерода (СО)	Электрохим.	от 0 до 1%	±10	25
Оксид углерода (СО)	Электрохим.	от 0 до 100 %	±3	25
Диоксид углерода (СО₂)	Инфракрасная фотометрия	от 0 до 40 млн’¹	±10	25
Диоксид углерода (СО₂)	Инфракрасная фотометрия	от 0 до 100 %	±3	25
Водород (Нг) (в азоте или в гелии)	Детектор по теплопроводности	от 0 до 10 %	±10	25
Водород (Нг) (в азоте или в гелии)	Детектор по теплопроводности	от 0 до 100 %	±5	25
Аргон Аг в азоте или в воздухе	Детектор по теплопроводности	от 0 до 10 %	±10	25
Аргон Аг в азоте или в воздухе	Детектор по теплопроводности	от 0 до 100 %	±5	25
Гелий в азоте или в воздухе	Детектор по теплопроводности	от 0 до 10 %	±10	25
Гелий в азоте или в воздухе	Детектор по теплопроводности	от 0 до 100 %	±5	25
Сероводород (H2S)	У льтраф ио л ето вая фотометрия	от 0 до 100 млн’¹	±10	25
Сероводород (H2S)	У льтраф ио л ето вая фотометрия	от 0 до 5000 млн’ i	±7	25
Хлороводород (НС1)	Электрохим.	от 0 до 80 %	±15	25
Аммиак (NH3)	Оптикоакустический	от 0 до 500 млн’¹	±5	25
Аммиак (NH3)	Электрохим.	от 0 до 5000 млн’ 1	±3	25
Оксид азота (NO)	Ультрафиолетовая фотометрия	от 0 до 5000 млн’ 1	±10	25

Определяемый компонент	Метод измерения	Диапазоны измерений	Пределы допускаемой приведенной¹¹погрешности, %	Предел допускаемого времени установления показаний, Т90, с
	Инфракрасная фотометрия	от 0 до 5%	±7	25
Диоксид азота (N02)	Ультрафиолетовая фотометрия	от 0 до 1 000 млн‘ 1	±5	25
Кислород (О2)	Парамагнитный	от 0 до 5 %	±5	25
		от 0 до 10 %	±5	25
		от 0 до 25 %	±3	25
		от 0 до 100 %	±3	25
Диоксид серы (SO₂)	Инфракрасная фотометрия	от 0 до 2000 млн' 1	±10	25
Диоксид серы (SO₂)	Ультрафиолетовая фотометрия	от 0 до 3000 млн' 1	±5	25
Комбинированный сенсор СО2/СО	Инфракрасная фотометрия	СО₂ 0-20 %	±5	25
Комбинированный сенсор СО2/СО	Инфракрасная фотометрия	СО 0-10000 млн' 1	±10	25
Комбинированный сенсор CO2/SO2/NO	Инфракрасная фотометрия	СО₂ 0-25%	±5	25
		SO2 0-3000 млн'¹	±10
		NO 0-5000 млн'¹	±10

Примечание:

1) - Приведенная погрешность нормирована к верхнему значению диапазона измерений;
2) - Поверочным компонентом является: пропан СзНв

Техническая поддержка

Методика поверки «Газоанализаторы модели S-ANALYZER 200 ATEX, S-ANALYZER 200» (МП-128/10-2019)

Методика поверки

Газоанализаторы модели S-ANALYZER 200 ATEX, S-ANALYZER 200

МП-128/10-2019

ООО «ПРОММАШ ТЕСТ»

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель

Техническая поддержка

Добро пожаловать !

Found 17 results

Users

Erwin Brown

Jacob Deo

Методика поверки «Газоанализаторы модели S-ANALYZER 200 ATEX, S-ANALYZER 200» (МП-128/10-2019)

Методика поверки

Газоанализаторы модели S-ANALYZER 200 ATEX, S-ANALYZER 200

МП-128/10-2019

ООО «ПРОММАШ ТЕСТ»

904 Кб 1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель

904 Кб
1 файл
