УТВЕРЖДАЮ

Инструкция

Анализаторы сетей Ethernet «SmartClass Ethernet» Методика поверки

5295-001 -9909288664-2016МП

г. Москва

2016 г.

ВВЕДЕНИЕ

Настоящая методика поверки распространяется на анализаторы сетей Ethernet «SmartClass Ethernet» (далее - анализаторы) и устанавливает порядок проведения первичной и периодической поверок.

Интервал между поверками два года.

1 ОПЕРАЦИИ ПОВЕРКИ

  • 1.1 При проведении поверки должны производиться операции, указанные в таблице 1. Таблица 1

    Наименование операции

    Номер пункта методики поверки

    Проведение операции при

    первичной поверке

    периодической поверке

    1 Подготовка к поверке

    п.п. 5.1-5.8

    да

    да

    2 Определение предела допускаемой абсолютной   погрешности   измерений

    количества информации (объёма данных) в диапазоне измерений от 10 до 1011 байт

    п.п. 6.1-6.16

    да

    да

    3 Проверка контрольной суммы исполняемого кода (цифрового идентификатора программного обеспечения)

    п. 6.17

    да

    да

2 СРЕДСТВА ПОВЕРКИ

  • 2.1     При проведении поверки должны применяться рабочие эталоны, указанные в таблице 2.

  • 2.2 Все средства поверки должны быть исправны и иметь действующий документ о поверке (знак поверки).

Таблица 2

Номер пункта методики поверки

Наименование рабочих эталонов или вспомогательных средств поверки. Номер документа, регламентирующего технические требования к рабочим эталонам или вспомогательным средствам. Разряд по государственной поверочной схеме и (или) метрологические и основные технические характеристики

п.п. 6.1-6.16

ВЕКТОР-ИКИ-2016:  диапазон формирования /измерений количества

информации (объема данных) от 1 байт до 1 Тбайт, пределы допускаемой абсолютной погрешности формирования /измерений количества информации (объема данных) 0 байт.

Вспомогательные средства поверки

п.п. 6.1 -6.16

Формирователь данных, имеющий возможность генерировать и передавать 1Р-трафик 3-го уровня

Раздел 3

Измеритель влажности и температуры ИВТМ-7М : диапазон измерений влажности от 10 до 100 % диапазон измерений температуры от минус 20 до 60 °C, пределы допускаемой погрешности измерений влажности ± 2 %, пределы допускаемой погрешности измерений температуры ± 0,2 °C

Раздел 3

Барометр-анероид метеорологический БАММ-1: диапазон измерений абсолютного давления от 600 до 800 мм рт. ст.; пределы допускаемой абсолютной погрешности измерений абсолютного давления ± 1,5 мм рт. ст.

  • 2.3 Допускается применение других средств измерений, удовлетворяющих требованиям настоящей методики поверки и обеспечивающих измерение соответствующих параметров с требуемой погрешностью.

  • 3 УСЛОВИЯ ПОВЕРКИ

    • 3.1 При проведении поверки должны соблюдаться следующие условия:

температура окружающего воздуха, °C.....................................................................................20

относительная влажность воздуха, %, не более

атмосферное давление, кПа......................................................................................................100

Параметры электропитания:

напряжение переменного тока, В..........................................................................................220 ± 4,4;

частота переменного тока, Гц....................................................................................................50

Примечание - При проведении поверочных работ условия окружающей среды средств поверки (рабочих эталонов) должны соответствовать регламентируемым в их руководствах по эксплуатации требованиям.

  • 4 ТРЕБОВАНИЯ К БЕЗОПАСНОСТИ И КВАЛИФИКАЦИИ ПЕРСОНАЛА

    • 4.1 При выполнении операций поверки должны быть соблюдены все требования техники безопасности, регламентированные ГОСТ 12.1.019-79, ГОСТ 12.1.038-82, ГОСТ 12.3.019-80, действующими «Правилами технической эксплуатации электроустановок потребителей», «Правилами техники безопасности при эксплуатации электроустановок потребителей», а также всеми действующими местными инструкциями по технике безопасности.

    • 4.2 К выполнению операций поверки и обработке результатов наблюдений могут быть допущены только лица, аттестованные в качестве поверителя в установленном порядке.

    • 4.3 Все блоки и узлы, а также используемые средства измерений должны быть надежно заземлены. Коммутации и сборки электрических схем для проведения измерений должны проводиться только на выключенной и полностью обесточенной аппаратуре.

  • 5 ПОДГОТОВКА К ПОВЕРКЕ

    • 5.1  На поверку представляют анализаторы, полностью укомплектованную в соответствии с ЭД, за исключением ЗИП. При периодической поверке представляют дополнительно свидетельство и протокол о предыдущей поверке.

    • 5.2  Во время подготовки к поверке поверитель знакомится с нормативной документацией на анализаторы и подготавливает все материалы и средства измерений, необходимые для проведения поверки.

    • 5.3 Поверитель подготавливает анализаторы к включению в сеть в соответствии с ЭД.

    • 5.4 Контроль условий проведения поверки по пункту 3.1 должен быть проведён перед началом поверки, а затем периодически, но не реже одного раза в час.

    • 5.5 Перед проведением поверки необходимо провести следующие подготовительные работы:

  • - провести внешний осмотр анализатора, ВЕКТОР-ИКИ-2016, проверку комплектности и маркировки;

  • - подготовить анализатор и ВЕКТОР-ИКИ-2016 к работе в соответствии с РЭ на них;

  • - проверить срок действия свидетельства о поверке ВЕКТОР-ИКИ-2016;

  • - разместить на рабочем столе ВЕКТОР-ИКИ-2016;

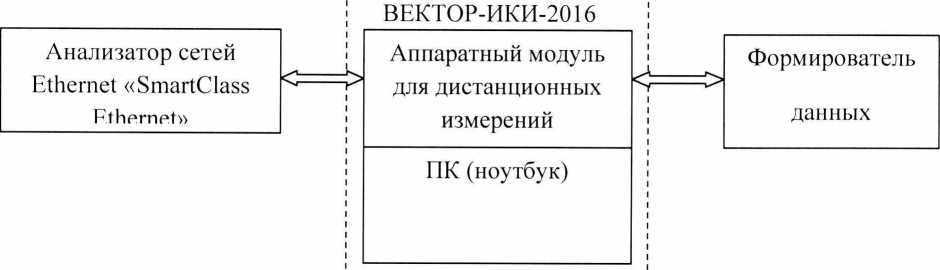

  • - собрать схему в соответствии с рисунком 1;

  • - включить и прогреть анализатор и ВЕКТОР-ИКИ-2016 в течение не менее 30 мин.

г

I

I

Рисунок 1

В качестве формирователя данных предпочтительно использовать такой же анализатор сетей Ethernet «SmartClass Ethernet». В качестве формирователя возможно использование другого аналогичного оборудования при условии обеспечения формирователем возможности генерировать передавать IP-трафик 3-го уровня.

  • 5.6 Подготовка ВЕКТОР-ИКИ-2016 для проведения измерений

    • 5.6.1 Подготовка к применению ВЕКТОР-ИКИ-2016 производится в соответствии с п. 3 и 4 руководства по эксплуатации ВЕКТОР-ИКИ-2016.

    • 5.6.2 С помощью манипулятора ноутбука навести курсор на иконку “Вектор-ИКИ” в меню “Пуск” ОС Windows (рисунок 2) и запустить программу.

Рисунок 2

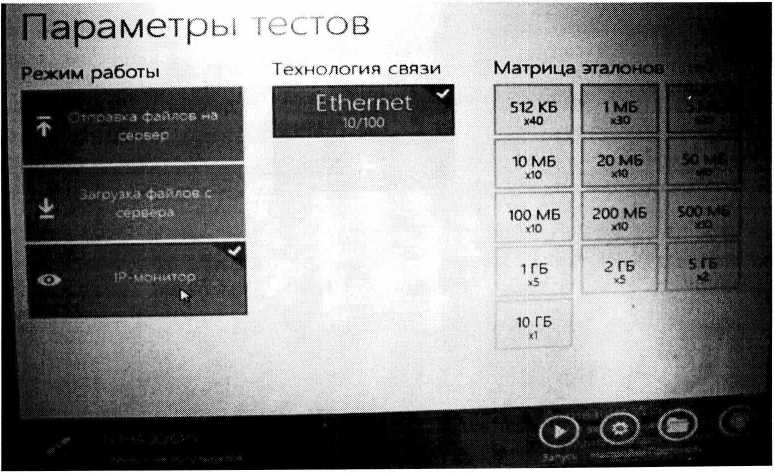

5.6.3 Главное окно программы ВЕКТОР-ИКИ-2016 после загрузки показано на рисунке 3.

Рисунок 3

5.6.4 Включить режим IP-монитор.

5.6.5 Отключить сетевой кабель Ethernet от ВЕКТОР-ИКИ-2016.

5.7 Подготовка формирователя данных для проведения измерений

5.7.1 Включить формирователь данных и подготовить его в соответствии с руководством по эксплуатации 5295-001-9909288664-2016РЭ.

Для этого нажать и удерживать нажатой кнопку питания в течение 1 секунды. Последует загрузка программного обеспечения прибора. После её завершения на дисплее прибора отобразится окно, изображённое на рисунке 4. В случае появления другого окна нажатием кнопки «Cancel» переведите прибор в состояние с окном, изображённом на рисунке 4.

SmartClass Ethernet

Электр. Ethernet Оптический Ethernet

3 Электр. IP

|4 Оптический IP

15 Менеджер файлов |6 Настройки системы

Рисунок 4

5.7.2 Нажать на стрелки - выделить Electrical IP и нажать кнопку ОК. Появится окно «Электр. 1Р» - рисунок 5.

Тест трафика L3

  • 2 Тест потоков L3

  • 3 Тест RFC-2544 L3

  • 4 Режим петли L3

  • 5 Тест Ping

  • 6 Тест трассировки

  • 7 Тест кабеля

Рисунок 5

5.7.3 Нажать на стрелки выделить Тест трафика L3 и нажать кнопку ОК. Появится окно «Электр, трафик L3» - рисунок 6.

Электр. трафик L..3

1 Конфигурация_________

12 Результаты

■3 Действие (’)

|4 ' чибка

Рисунок 6

5.7.4 Нажать на стрелки выделить Конфигурация и нажать кнопку ОК. Появится окно «1 Конфигурация» с перечнем групп установок со списком всех имеющих экранов конфигурирования рисунок 7.

1 Конфигурация

1 Параметры канала

2 Параметры Ethernet

4

Й

6

Я

  • 8 Фильтр Ethernet

  • 9 Фильтр IP

  • 10 Тест по времени

Видимость сети Параметры загрузки Нас-ц-ойки Tagging Параметры IP Параметры трафика

Рисунок 7

5.7.5 Нажать на стрелки и выделить 1. Параметры канала. Нажать кнопку ОК. В открывшемся окне «1.1 Параметры канала» сделать такие установки, как изображены на рисунке 8. После них светодиод «Sync» должен засветиться зеленым, что означает наличие

связи и синхронизации.

1.1 Параметры канала

11 Auto Neg

2 Дуплекс Auto Neg

й

Вкл Полный

Рисунок 8

Контроль потока

5 Скорость

в Дуплекс

7 Настройки порта R-МАвтоопреде. |8 Квант паузы

5.7.6 Нажать на стрелку > и перейти к следующей группе настроек конфигурации «1.2 Параметры Ethernet». Настроить параметры в соответствии с рисунком 9.

1.2 Параметры Ethernet v ц

1 Тип адр.приемн._______________

  • 2 МАС адр. приемника

  • 3 Тип кадра

  • 4 Тип длины

  • 5 Длина кадра

  • 6 Дг >на пакета

  • 7 Ci эц.длина

В Д'лин-.ч ,

  • 9 Тип МАС источника

  • 10 Спец.адр.источника

00:80:16:4...

DIX Кадров Особые

256

Особые

00:00:45:4...

Рисунок 9

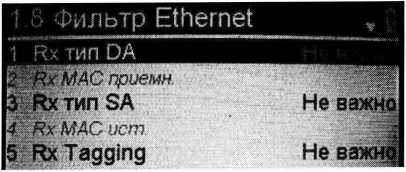

5.7.7 Нажать на стрелку > и перейти к следующей группе настроек конфигурации «.3 Видимость сети». Настроить параметры в соответствии с рисунком Ю.

Рисунок 10

  • 5.7.8 Нажать на стрелку > и перейти к следующей группе настроек конфигурации «1.4 Параметры загрузки». Настроить параметры в соответствии с рисунком 1 1.

Рисунок 1 1

  • 5.7.9 Нажать на стрелку > и перейти к следующей группе настроек конфигурации «1.5 Настройки Tagging». Настроить параметры в соответствии с рисунком 12.

Рисунок 12

  • 5.7.10 Нажать на стрелку > перейти к следующей группе настроек конфигурации «1.6 Параметры 1Р». Установить параметры в соответствии с рисунком 13.

MPLS ARP

  • 3 Адрес прм

  • 4 Тип источника

  • 5 Адрес источника

  • 6 Маска подсети

  • 7 Шлюз по умолчанию

Рисунок 13

  • 5.7.1 I Нажать на стрелку > перейти к следующей группе настроек конфигурации «1.7 Параметры трафика». Установить параметры в соответствии с рисунком 14.

Рисунок 14

  • 5.7.12 Нажать на стрелку > перейти к следующей группе настроек конфигурации «1.8 Фильтр Ethernet». Установить параметры, указанные на рисунке 15.

Рисунок 15

  • 5.7.13 Нажать на стрелку > перейти к следующей группе настроек конфигурации «1.9 Фильтр 1Р». Установить параметры, указанные на рисунке 16.

9 Фильтр IP

Вкл. фильтр IP

Рисунок 16

  • 5.7.14 Нажать на стрелку > перейти к следующей группе настроек конфигурации «1.10 Тест по времени». Установить параметры, указанные на рисунке 17.

Рисунок 17

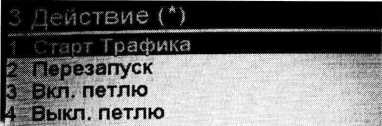

  • 5.7.15 Нажать на кнопку «Cancel». На дисплее отобразится окно, изображённое на рисунке 6. Нажать на стрелки, выделить «3 Действие (*)» и нажать на кнопку «ОК». На дисплее отобразится окно «3 Действие (*)», изображённое на рисунке 18. Нажать на стрелки A V и выделить «1 Старт Трафика».

ЗрВкл. петлю 4 Выкл. петлю

  • 5 Вкл. л.петлю

  • 6 Подключить постоянный LLB

  • 7 Результаты-пауза

  • 8 Сброс перерыва связи

Рисунок 18

5.8 Подготовка поверяемого анализатора для проведения измерений

  • 5.8.1 Выполнить в поверяемом анализаторе установки аналогичные установкам в формирователе данных, за исключением «1.2 Параметры Ethernet». Здесь они должны быть такими, как на рисунке 19.

1.ТИП адр.приемн.

.2 Параметры Ethernet т j

"7 МАС адр. приемника 6С:ЗВ:Е5:1;,.

, Тип кадра                    DIX

4 Тил длины             Пакетов

5' Длина кадра

  • 6 Длина пакета            Особые

  • 7 Спецдлина                256

Длина Jumbo

9, Тип МАС источника      Особые

00:80:16:8,

10 Спец.адр.источника

Рисунок 19

  • 5.8.2 Нажать на кнопку «Cancel». На дисплее отобразится окно, изображённое на рисунке 6. Нажать на стрелки, выделить «2 Результаты» и нажать на кнопку «ОК». На дисплее отобразится окно «2 Результаты», изображённое на рисунке 20.

F -зультаты

тем»

5 Счетчики канала

ЕСтат. ош.

Тест по времени Сохр Усмотреть

Рисунок 20

  • 5.8.3 Нажать на стрелки, выделить «5 Счётчики канала» и нажать на кнопку «ОК». На дисплее отобразится окно «2.5 Счётчики канала». Нажать на стрелки A V и получить такое изображение, как на рис 21. Это изображение свидетельствует о готовности поверяемого анализатора к проведению измерений.

    2.5 Счетчики канале

    Недоступен НедоступЛ Недоступен НедоступИ Недоступен Недо

feWaHr кадров

Недоступен

Тх байт кадров

Кадры 64 Байт

65-127 Байт 128-255 Байт 256-511 Байт 512-1023 Байт

11024-1518/1526

Рисунок 21

  • 5.8.4 Дважды нажать на кнопку «Cancel». На дисплее отобразится запрос о выходе из приложения - рисунок 20. Стрелками выбрать «Да». Нажать на кнопку «ОК».

    Рисунок 22

На дисплее отобразится окно, изображённое на рисунке 5. Должна быть выделена строчка 1 Тест Трафика L3.

  • 6 ПРОВЕДЕНИЕ ПОВЕРКИ

    • 6.1 Проведение измерений характеристик анализатора, используемого для измерения и учета объема оказанных услуг электросвязи, проводится в указанном ниже порядке.

    • 6.2 Настройка программ ВЕКТОР-ИКИ-2016 для проведения измерений характеристик анализатора - используются настройки, выполненные по п.6.2.

6.3. Подключить сетевой кабель Ethernet к ВЕКТОР-ИКИ-2016.

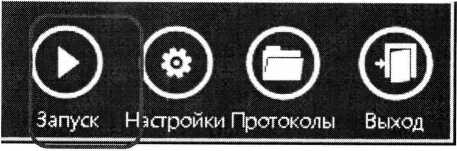

  • 6.4 Нажать в главном окне программы ВЕКТОР-ИКИ-2016 пиктограмму "Запуск" для начала проведения тестов (рисунок 23). В левом нижнем углу дисплея ВЕК IОР-ИКИ-2016 должно отобразиться «Принято 0 Б (0 шт).

Рисунок 23

  • 6.5 Нажать на анализаторе сетей Ethernet «SmartClass Ethernet» кнопку «ОК».

  • 6.6 Дождаться окончания загрузки приложения в поверяемом анализаторе сетей Ethernet «SmartClass Ethernet» и появления изображения как на рисунке 6.

  • 6.7 Нажать на формирователе данных кнопку «ОК».

  • 6.8 В левом нижнем углу дисплея ВЕКТОР-ИКИ-2016 должен отобразиться счёт принятых байт.

  • 6.9 Нажать на стрелки «Л V» на поверяемом анализаторе сетей Ethernet «SmartClass Ethernet», выделить «2 Результаты» и нажать на кнопку «ОК». На дисплее отобразится окно «2 Результаты», изображённое на рисунке 20.

  • 6.10 Нажать на стрелки, «Л V», выделить «5 Счётчики канала» о нажать на кнопку «ОК». На дисплее отобразится окно «2.5 Счётчики канала». Нажать на стрелки «л V» и получить такое изображение, как на рис 21.

  • 6.11 Обеспечить продолжительность измерения около 100 секунд по часам НК ВЕКТОР-ИКИ-2016

  • 6.12 Нажать на формирователе данных кнопку «ОК». Откроется окно «3 Действие (*)»

  • - Рисунок 18. Выделить в окне «1 Стоп Трафика», нажать кнопку «ОК».

  • 6.13 Отключить сетевой кабель Ethernet от ВЕКТОР-ИКИ-2016. Нажать в главном окне программы ВЕКТОР-ИКИ-2016 пиктограмму “Стоп”

  • 6.14 Нажать в главном окне программы ВЕКТОР-ИКИ-2016 пиктограмму “Просмотр”

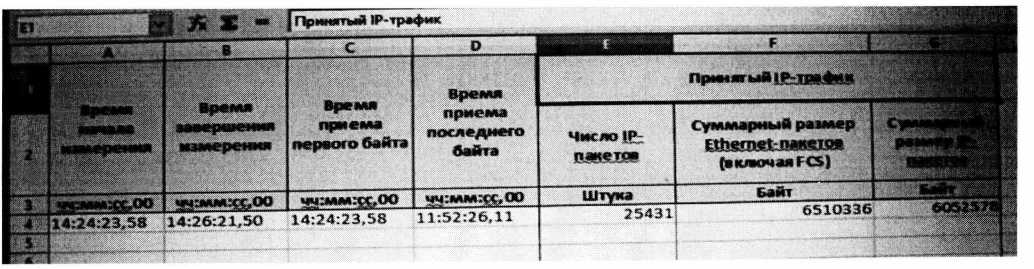

  • - рисунок 24. Откроется окно с результатами измерений, изображённое на рисунке 25.

(§) © © (S) @

Перезапуск Назад Просмотр Протоколы Выход

Рисунок 24

Штука

Х4.-2Д:23,58  :

Рисунок 25

  • 6.15 Сравнить показание Rx байт кадров на поверяемого анализаторе сетей Ethernet «SmartClass Ethernet» и показание суммарного размера Ethernet-пакетов, подсчитанное ВЕКТОР-ИКИ-2016.

Результаты поверки считать положительными, если абсолютная погрешность измерения количества информации не превышает значений, указанных в описании типа СИ.

  • 6.16 Подготовка протокола поверки

  • 6.16.1 Открыть файл измерений “30052014_213538_l.xls”, сохранённый в каталоге по пути: C:\Program Files (х86)\Вектор-ИКИ\РгоЮсо! и распечатать его.

В протоколе указываются:

  • - дата и временя проведения поверки;

  • - данные о применяемых эталонах, средствах измерений (наименование, тип, идентификационный номер, дата и номер свидетельства о поверке);

  • - реквизиты организации, проводящей поверку;

  • - реквизиты поверяемого анализатора (тип, идентификационный номер, реквизиты организации-владельца, дополнительные сведения);

  • - выводы о соответствии установленным требованиям по значению абсолютной погрешности измерения количества информации (объема данных) установленным требованиям. Протокол подписывается поверителем, проводившим измерения, с расшифровкой ФИО.

  • 6.16.2  Результаты поверки считать положительными, если значения абсолютной погрешности измерения количества информации (объема данных) находятся в пределах для диапазона измерений от 10 до 107 байт ±10 байт и от 107 до 1011 байт ±К-10’4 байт, где К -измеренное значение количества информации (объёма данных). В противном случае анализаторы дальнейшей поверке не подвергаются, бракуются и направляются в ремонт или для проведения настройки.

  • 6.17  Проверка контрольной суммы исполняемого кода (цифрового идентификатора программного обеспечения)

  • 6.4.1 Осуществить проверку соответствия следующих заявленных идентификационных данных программного обеспечения (ПО):

  • - наименование ПО;

  • - идентификационное наименование ПО;

  • - номер версии (идентификационный номер) Г1О;

  • - цифровой идентификатор метрологически значимой части ПО (контрольная сумма исполняемого кода);

  • - алгоритм вычисления цифрового идентификатора ПО.

  • 6.4.2 Проверку провести в соответствии с руководством по эксплуатации 5295-001-9909288664-2016РЭ.

  • 6.4.3 Результаты поверки считать положительными, если имеются идентификационные данные ПО, контрольная сумма соответствуют данным, приведенным в таблице 3.

Таблица 3

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

SCE

Номер версии (идентификационный номер) ПО

3.0.0

Цифровой идентификатор ПО

682eaf000000abrl23akad456abra789

Алгоритм вычисления цифр, идентификатора ПО

MD5

  • 7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

    • 7.1 При поверке вести протокол произвольной формы.

      ракования.

    • 7.2 Результаты поверки оформляются в соответствии с приказом Минпромторга России № 1815 от 02.07.2015 г. При положительных результатах поверки выдается свидетельство о поверке. При отрицательных результатах поверки анализаторы к применению не допускаются и на них выдается извещение о непригодности с указанием

Главный метролог ООО «КИА»

Ведущий специалист ООО «КИА»

В.В. С'упрушоь

Б.11. Алексеев

ПРИЛОЖЕНИЕ А

(справочное) 1.1.1 Формирователь IP-соединений Вектор-ИКИ

(общие сведения)

Формирователь IP-соединений "ВЕКТОР-ИКИ" 4a2.770.068 является рабочим эталоном для проведения испытаний с целью утверждения типа средств измерений и поверки оборудования, обеспечивающего учет объема передаваемой/принимаемой информации и длительности сеанса связи при предоставлении услуг пакетной передачи информации и доступа в Internet.

Прибор представляет собой программно-аппаратную систему, состоящую из блока формирования IP-соединений, транспортных модулей и управляющего компьютера с пакетом специального программного обеспечения "ВЕКТОР-ИКИ", версия ПО 3.0, функционирующего в среде WINDOWS - XP/SP2.

Основные технические характеристики:

  • > диапазон формирования и измерения длительности IP-соединений (1 - 3600) с;

  • > пределы допускаемой абсолютной погрешности формирования и измерений

длительности IP-соединений............................................................± 0,25 с;

  • > диапазон формирования и измерения количества информации......10 байт - 10 Мбайт;

  • > пределы допускаемой абсолютной погрешности формирования и измерений количества

информации IP-соединений.............................................. ± 1 байт;

  • > рабочие условия применения:

  • - температура окружающего воздуха, °C................................. от 10 до 40;

  • - относительная влажность воздуха , при температуре 25 °C..........90 %;

  • - атмосферное давление, кПа (мм рт.ст.)                          84,0 - 105,7 (630 - 800)

  • > средняя наработка на отказ прибора.........................................5000 часов;

  • > средний срок службы прибора...............................................8 лет;

  • > питание: от сети переменного тока..................................(220 ± 22) В, (50 ± 0,5) Гц.

12

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
