Методика поверки «Спектрометр энергодисперсионный безазотный Inca X-Act» (Код не указан!)

УТВЕРЖДАЮ

Спектрометр энергодисперсиониый безазотный Inca X-Act

Методика поверки

г. Москва

2017 г.

• 1.1 Настоящая методика распространяется на спектрометр энерго дисперсионный безазотный Inca X-Act, зав. № 67593, изготовленный фирмой «Oxford Instruments pic» (Великобритания) (далее - прибор), инсталлированный на сканирующий электронный микроскоп Carl Zeiss Merlin в тяжелом радиоактивном исполнении (далее - СЭМ), предназначенный для измерений содержания химических элементов в твердых образцах и устанавливает методы и средства их первичной и периодической поверок.

• 1.2 Интервал между поверками 1 год.

В настоящей методике использованы нормативные ссылки на следующие нормативные документы:

ГОСТ 6008-90. Марганец металлический и марганец азотированный. Технические условия.

ГОСТ Р 8.736 - 2011. Государственная система обеспечения единства измерений. Измерения прямые многократные. Методы обработки результатов измерений. Основные положения.

ГСССД МЭ 222 - 2014. Методика экспериментально-расчетного определения рентгеноспектральных характеристик контрольных образцов (образцов сравнения) для калибровки рентгеновских спектрометров.

При проведении поверки выполняют операции, указанные в таблице 1.

аблица 1 - Операции, выполняемые при проведении поверки

• 5.1 При проведении поверки применяются стандартные образцы, вещества и средства измерений, указанные в таблице 2.

Таблица 2 - Стандартные образцы, вещества и средства измерений, используемые при поверке

• 4.2 Поверхность образцов ПО-1 - ПО-2 должна быть отполирована в соответствии с требованиями технической документации прибора.

• 4.3 Рентгеноспектральные характеристики ПО-1 устанавливают в соответствии с ГСССД МЭ 222-2014.

• 4.4 Допускается использование других средств поверки, по характеристикам, не уступающим указанным.

• 5.1   Требования безопасности должны соответствовать рекомендациям, изложенным в техническом описании на прибор.

• 5.2 При проведении поверки должны соблюдаться:

а) Основные санитарные правила обеспечения радиационной безопасности СП 2.6.1.2612-10;

б) Нормы радиационной безопасности НРБ -99/2009, Санитарные правила и нормативы СанПиН 2.6.1.2523 - 09.

• 5.3 Дополнительные требования могут быть изложены в Инструкциях по технике безопасности для сотрудников предприятия, включая Инструкции по охране труда при работе на рентгеновских аппаратах (установках), Инструкцию по технике безопасности при работе с легковоспламеняющимися и огнеопасными жидкостями.

• 6.1 К проведению измерений для поверки допускаются лица:

• - прошедшие обучение и имеющие удостоверения поверителя для данного вида измерений;

• - знающие основы рентгеноспектрального анализа;

• - имеющие опыт работы с рентгеновскими установками для определения состава веществ и материалов;

• - изучившие техническое описание и Методику поверки данного прибора;

• - допускаются к участию в измерениях операторы, имеющие опыт работы на установках для определения характеристик состава твёрдых веществ - установки рентгеновские- и прошедшие обучение, сдавшие соответствующие экзамены по охране труда и технике безопасности.

5.1. При проведении поверки должны быть соблюдены следующие условия:

• - температура окружающего воздуха, °C                         от 17 до 25;

• - атмосферное давление, кПа                                     от 84 до 106,7;

• - максимальное значение относительной влажности воздуха %     80.

• 6.1.1  Проводится проверка на соответствие технической документации (требованиям фирмы-изготовителя прибора), комплектности, маркировке, упаковке, требованиям безопасности, опробование. Осматривают поверяемый прибор, убеждаются в исправности заземления, отсутствии внешних повреждений, наличии защитных заслонок на окнах рентгеновской трубки, исправности вентиляции.

• 6.1.2 Проверку идентификационных данных программного обеспечения (ПО) проводят путем открытия на диске управляющего компьютера файла «Aztec.exe». В рабочем окне программы необходимо отобразить версию ПО. Версия ПО должна соответствовать данным, приведённым в таблице 3.

Результат поверки является положительным, если идентификационное наименование и версия ПО соответствуют сведениям, приведенным в таблице 3.

Таблица 3 - Идентификационные данные программного обеспечения

• 6.2.1 Включить СЭМ и прибор в соответствии с их инструкциями по эксплуатации.

• 6.2.2 Установить в камеру образцов СЭМ ПО-1.

• 6.2.3 Провести откачку камеры образцов СЭМ и внутреннего объема прибора.

• 6.2.4 Измерить с помощью встроенного вакуумметра остаточное давление в камере образцов при достижении рабочего вакуума с открытым клапаном спектрометра.

• 6.2.5 Включить высокое напряжение на СЭМ и убедиться, что осуществляется его регулировка в пределах 2 -30 кВ.

• 6.2.6 В соответствии с инструкцией по эксплуатации прибора произвести набор спектра ПО-1. Убедится в присутствии в набранном спектре линии Мп Kaj_;2 (5,895 кэВ).

• 6.2.7 Установить на СЭМ ускоряющее напряжение 30 кВ и ток электронного зонда 50 нА. С помощью дозиметра рентгеновского излучения ДКР-АТ1103М измерить значение мощности эквивалентной дозы рентгеновского излучения на расстоянии 10 см от элементов конструкции поверяемого прибора.

• 6.2.8 Прибор считается годным к поверке, если остаточное давление в камере образцов при открытом клапане и протекающем измерительном газе не превосходит 5*10'⁵ мм рт. ст, диапазон регулирования ускоряющего напряжения СЭМ от 2 до 30 кВ, выполнены условия п. 6.2.6.

• 6.3. Определение метрологических характеристик

• 6.3.1.1 Установить в камеру образцов ПО-1 и произвести откачку.

• 6.3.1.2 Установить ускоряющее напряжение СЭМ 15 кВ. На приборе установить максимальное число каналов регистрации спектра и максимальную селективность. Установить живое время набора не менее 100 с.

• 6.3.1.3 Регулировкой тока зонда добиться интенсивности спектра не более 20000 имп/с. Произвести запись спектра.

• 6.3.1.4 Если версия ПО, инсталлированная у пользователя, позволяет, измерить энергетическое разрешение средствами ПО. Если такой возможности нет, выполнить указанные ниже операции по пп.6.3.1.5 -6.3.1.9.

• 6.3.1.5 Экспортировать полученный спектр в формат EMSA средствами ПО прибора (для этого необходимо кликнуть правой клавишей мышки на изображении набранного спектра, в выпадающем меню выбрать Export, затем EMSA). Сохранить спектр в полученном формате под именем под именем Mn.emsa.

• 6.3.1.6  Структура текстового файла в формате EMSA представлена в Приложении А. Спектр представляет собой массив данных A={Ij,Ej}, где Ij,Ej - значения интенсивности рентгеновского излучения и энергии фотонов соответственно, переносят в программу OriginPro 8¹ или аналогичную для дальнейшей обработки, формируя файл с данными в этой программе.

• 6.3.1.7 Из полученных в п. 6.3.1.6 массива данных для каждого поверочного образца Aj={Ij,Ej} выделяют массив Bj={Ik,Ek} соответствующий диапазону энергий (ориентировочные значения) от 5695 эВ до 6095 эВ. Эти точки должны соответствовать выходу пика на уровень фона со стороны меньшей и большей энергий от максимума.

• 6.3.1.8 Зависимость интенсивности рентгеновского излучения от энергии фотонов Bj={Ik,Ek} аппроксимируют с помощью четырехпараметрической модели:

  = /_ф. + A_texp

( (^e~Q²\ \   2W(² /

где /,(Е) - интенсивность характеристического рентгеновского излучения, число импульсов за 100 с;

/_ф - интенсивность фона, число импульсов за 100 с;

A_t - спектральная интенсивность характеристической линии, число импульсов за 100 с; Е - энергия фотона, эВ;

Е_р. - энергия фотона, соответствующая значению спектральной интенсивности, эВ; W; - параметр, характеризующий ширину линии, эВ.

В программе OriginPro 8 этому соответствуют следующие действия: в меню Analysis выбрать пункт Fitting, в появившемся выпадающем меню пункт Non Linear Curve Fit. В появившемся окне диалога выбрать пункт Function Selections, в окне Category выбрать из выпадающего меню Peak Functions, затем в пункте Category выбрать функцию GaussAmp, которая соответствует модели (6). Осуществить аппроксимацию и в окне данных считать значения параметра Wj_.

• 6.3.1.9   Энергетическое разрешение спектрометра на линии Kaj.2 ссоответствующего элемента ДЕ), эВ, вычисляют по формуле:

= 2,3548 ■ Wi ,                                        (2)

где • W[ , параметр, вычисленный в п. 6.3.1.8, эВ

• 6.3.1.10 Прибор считается годным, если полученное в п. 6.3.1.5 или вычисленные по формуле (2) значение энергетического разрешения не превосходит 125 эВ.

Измерение интенсивности рентгеновского излучения должно осуществляться на линейном участке зависимости регистрируемой интенсивности от числа поступающих на вход спектрометра квантов рентгеновского излучения в единицу времени. Максимальная скорость счета соответствует верхней границы линейной зависимости выходного сигнала детектора от интенсивности (числа рентгеновских квантов в единицу времени) поступающего на вход детектора рентгеновского излучения. Изменение числа поступающих в единицу времени квантов рентгеновского излучения при поверке достигают изменением тока электронного зонда РЭМ, контроль тока зонда осуществляют, измеряя ток поглощенных поверочным образцом электронов. Проверяют линейность участка зависимости регистрируемой интенсивности рентгеновского излучения от поглощенного поверочным образцом тока электронного зонда.

• 6.3.2.1 Установить в камеру образцов РЭМ поверочный образец ПО-1. В случае отсутствия возможности измерений поглощенного тока средствами СЭМ, подключить внешний пикоамперметр к разъему поглощенного тока образца (необходимый диапазон измерений 100 пА-60 нА).

• 6.3.2.2 В соответствии с инструкцией по эксплуатации СЭМ установить ускоряющее напряжение РЭМ 25 кВ, с помощью ПО прибора установить живое время набора спектра 100с, шкалу 10 эВ/канал, энергетический диапазон шкалы 0- 20 кэВ, время обработки импульсов - соответствующее максимальной селективности.

• 6.3.2.3 Используя регулировку тока электронного зонда СЭМ определить значение поглощенного тока i_min, соответствующее полной регистрируемой интенсивности рентгеновского излучения 1000±100 имп/с и значение поглощенного тока i_max, соответствующее полной регистрируемой интенсивности рентгеновского излучения, соответствующей максимальной скорости счета 100000±500 имп/с.

• 6.3.2.4 Используя регулировку тока электронного зонда СЭМ убедится, что между значениями поглощенного образцом тока z_W)„ и i_max возможно установить N-2 промежуточных значения поглощенного тока i_n (z/ = i_min, In-i, In⁼ imax)-Рекомендованное значение N=10.²

• 6.3.2.5 Последовательно устанавливая значения поглощенного образцом тока, используя регулировку тока электронного зонда СЭМ для каждого значения i„ произвести по М наборов спектра. Рекомендованное значение М не менее 5. Все полученные спектры экспортировать в формат EMSA (м. п. 6.3.1.5) и сохранить полученные текстовые файлы.

• 6.3.2.6 На основе полученных в п. 6.3.2.5 данных вычислить полные регистрируемые интенсивности рентгеновского излучения I_nj , имп/с, (с использованием программы Origin Pro 8 или аналогичной) по формуле:

I — V⁷ⁿ J ^lnj f. Lik=Unjk > ^blive

где tu_ve - живое время набора спектра, с (t_live = 100 с);

/-номер канала, соответствующий энергии фотонов 0,1 кэВ;

т - номер канала, соответствующий энергии фотонов 20 кэВ;

]njk ~ число зарегистрированных фотонов в ом канале;

п = 1,2,....N (см. п. 6.3.2.4);

j = 1,2, ...,М (см. п. 6.3.2.5).

• 6.3.2.7 Проверку линейности диапазона регистрации производят путем оценки соответствия полученных в п.6.3.2.5 данных линейной зависимости регистрируемой интенсивности рентгеновского излучения I от поглощенного образцом тока i в диапазоне изменения / от 1000 имп/с до 10000 имп/с:

(4)

• 6.3.2.8 Вычисляют средние значения регистрируемой интенсивности рентгеновского излучения 1_п для каждого значения поглощенного образцом тока i_n по формуле:



  2_yM j

(5)

где I_nj - полная регистрируемая интенсивность рентгеновского излучения по формуле (3);

М-число измерений при данном значении поглощенного образцом тока (см. п. 6.3.3.8).

• 6.3.2.9 Вычисляют выборочные стандартные отклонения S; результатов измерений регистрируемой интенсивности рентгеновского излучения при каждом значении поглощенного образцом тока /„ по формуле:

  п



(6)

• 6.3.2.10 Вычисляют сумму обратных величин дисперсий регистрируемой интенсивности рентгеновского излучения при каждом значении поглощенного тока S_u по формуле:

• 6.3.2.11 Вычисляют весовые коэффициенты а>_п для каждого значения поглощенного образцом тока z„ :



(8)

• 6.3.2.12 Вычисляют средневзвешенные значения регистрируемой интенсивности рентгеновского излучения / и поглощенного образцом тока Г по формулам:

1=1.п=1^п1_п,                                  (9)

Г=Хп=1^гЛ>                              (10)

где 1_п - среднее значение регистрируемой интенсивности рентгеновского излучения, вычисленное по формуле (5);

i_n -ток поглощенных образцом электронов (см. п. 6.3.2.5).

• 6.3.2.13 Вычисляют коэффициенты а и b в соотношении (4) по формулам:

L Sn = l ^ШП^П^-П~Ъ                                       / ] 1 \

а = I— bi.                                    (12)

• 6.3.2.14 Вычисляют расчетные значения регистрируемой интенсивности рентгеновского излучения /_ппо формуле:

I_n = a + bx_n, '                          (13)

где аиЬ - коэффициенты, вычисленные по формулам (11) и (12);

i_n - ток поглощенных образцом электронов (см. п. 6.3.2.5).

• 6.3.2.15 Вычисляют взвешенную сумму Q_l± квадратов отклонений расчетных значений 1_п от среднеарифметических значений Т_п формуле:

(14) где М - число измерений регистрируемой интенсивности рентгеновского излучения (см. п. 6.3.3.8);

ш_п - весовые коэффициенты, вычисленные по формуле (9);

Г_п - средние значения регистрируемой интенсивности рентгеновского излучения, вычисленные по формуле (6);

1_п - расчетные значения регистрируемой интенсивности рентгеновского излучения, вычисленные по формуле (14).

• 6.3.2.16 Вычисляют взвешенную сумму Q_Iq квадратов отклонений l_nj от среднеарифметических значений Т_п

Ql₀ = £n=l            - Tn) >

где ш_п - весовые коэффициенты, вычисленные по формуле (8);

l_nj - регистрируемые интенсивности рентгеновского излучения, вычисленные по формуле (_3);

1_п - средние значения регистрируемой интенсивности рентгеновского излучения, вычисленные по формуле (9).

6.3.2.17. Вычисляют отношение V/ по формуле:

_ N(M-1)Q_Z1

¹ CN-2)Q_Io

6.3.2.18 Сравнивают вычисленное по формуле (16) значение V_l со значениями квантиля F- распределения F(y_lt V₂) из таблицы Б.1 приложения Б со степенями свободы V_r = N - 2 и У₂ = Л/(М - 1).

Если выполняется неравенство:

V/< F(V_ltV₂\

то верхняя граница исследованного диапазона находится на линейном участке зависимости величины выходного сигнала от интенсивности поступающего на детектор рентгеновского излучения и принимается в качестве максимального значения скорости счета. Прибор считается годным, если эта величина не менее 100000 имп/с.

• 6.3.3.1 Установить в камеру образцов СЭМ поверочный образец ПО-1.

• 6.3.3.2 Установить ускоряющее напряжение 25 кВ, получить изображение поверхности ПО-1, выбрать участок без пылинок и царапин, установить малый растр (увеличение 1000*).

• 6.3.3.3 Отрегулировать ток электронного зонда таким образом, чтобы скорость счета составляла (50000 ± 500) имп/с.

• 6.3.3.4 Произвестир = 10 измерений интенсивности линии Мп Kai_;2 (5,895 кэВ) 1р

• 6.3.3.5 Вычислить относительное CKO S_r выходного сигнала по формуле:

s_r = |            ■ 100,                                  (18)

где s_r - относительное СКО выходного сигнала, %;

7 = -£f₌i  - среднее значение выходной интенсивности, имп/с;

р = 10 - число измерений выходной интенсивности в п. 6.3.3.3;

/; - результат отдельного измерения выходной интенсивности в п. 6.3.3.3.

• 6.3.3.5 Прибор считается годным, если относительное СКО выходной интенсивности, вычисленное по формуле (18) не более 0,5%.

• 6.3.4.1 Установить в камеру образцов СЭМ поверочный образец ПО-2.

• 6.3.4.2 Установить ускоряющее напряжение 30 кВ, на приборе установить диапазон шкалы 0 -20 кэВ, живое время набора данных 200 с.

• 6.3.4.3 Подвести ПО-2 под электронный зонд, сфокусировать изображение, выбрать участок без пылинок и царапин, установить малый растр (увеличение 1000*).

• 6.3.4.4 Отрегулировать ток электронного зонда таким образом, чтобы мертвое время не превышало 3%.

• 6.3.4.5 Произвести набор спектра.

• 6.3.4.6 Обработать спектр с помощью программы количественного анализа с нормализацией результатов. При обработке учитывать элементы Си, Pb, Cd, Sb, Sn, Ni, P, Fe.

• 6.3.4.7 Если вычисленное в п.6.3.4.6 содержание Си (73±3) % и содержание Р (0,13±0,4) %, диапазон измерений массовой доли элементов принимают равным от 0,1 до 100%, а прибор считается годным.

• 6.3.5.1 Установить в камеру образцов СЭМ поверочный образец ПО-2.

• 6.3.5.2 Установить ускоряющее напряжение 30 кВ, на приборе установить диапазон шкалы 0-20 кэВ, живое время набора данных 200 с.

• 6.3.5.3 Подвести ПО-2 под электронный зонд, сфокусировать изображение, выбрать участок без пылинок и царапин, установить малый растр (увеличение 1000*).

• 6.3.5.4 Отрегулировать ток электронного зонда таким образом, чтобы мертвое время не превышало 3%.

• 6.3.5.5 Произвести набор спектра образца ПО-2.

• 6.3.5.6 Обработать спектр с помощью программы количественного анализа с нормализацией результатов. При обработке учитывать элементы Си, Pb, Cd, Sb, Sn, Ni, P, Fe. Получить рассчитанные значения массовой доли элементов Си (c_Cui); Pb (c_PZ,j);Sn (Csni) Fe (c_Fei).

• 6.3.5.7 Повторить операции по пп. 6.3.5.5 - 6.3.5.6 т = 10 раз, каждый раз сдвигая образец во избежание влияния контаминации.

• 6.3.5.8 Вычислить средние значения содержаний элементов Си, Pb, Sn, Fe по формулам:



где c_Cui; c_Pbi; c_Sni, c_Fei содержания Cu, Pb, Sn, Fe соответственно, полученные в п. 6.3.5.7;

т = 10 число набранных в п.6.3.5.7 спектров ПО-1.

• 6.3.5.9 Вычислить CKO случайной составляющей относительной погрешности определения содержания элементов Си, Pb, Sn, Fe по формулам:

  „Си _ ^дг —

  ¹ IXEitecui-CcJi- ₁₀₀

  c_Clt\ m(m-l)

  .Pb _  ¹ l^i=j(^cPbi ^cPb)^Z~ ^QQ

  ^r c_Pb у m(m-

  „Sn _ ^dr —

  1 IX^csni-csn)²

  c_Sn yj

  .Fe _ 1 l£i=i(^cFei ^cFe)~ -£qq

  '^r c_Fe a] m(m-

  ■ 100



  (21)

где s^Fu,s^Fb,Srⁿ,s^Fe CKO случайной составляющей относительной погрешности определения содержания элементов Си, Pb, Sn, Fe, %;

c_Cu,c_Pb,c_Sn,c_Fe - средние значения содержания элементов Си, Pb, Sn, Fe, вычисленные по формулам (20), %;

^ссш> ^срьь ^csni> ^cFei содержания Си, Pb, Sn, Fe соответственно, полученные в отдельных измерениях, см. п. 6.3.5.7, %.

• 6.3.5.10 Прибор считается годным, если ^не более 1%, s^Fb не более 2%, s$ⁿ не более 5%, c_Fe не более 10%.

• 6.3.6.1 Вычислить доверительные границы случайной погрешности измерения содержания элементов Си, Pb, Sn, Fe по формулам:

$си —

^sCu ~ _10Q ^сСи^

_sPb _

Ep_b ⁼---C_Pbt ■

pd ₁₀₀ РО

S^Sn

^{£sn =} 100 ^w

где £cu>^£Pb’^£sn>^EFe ~ доверительные границы случайных погрешностей измерения содержания Си, Pb, Sn, Fe, %;

Sy^U, s?^b, s$ⁿ, s£^e    CKO случайной составляющей относительной погрешности

определения содержания элементов Си, Pb, Sn, Fe, вычисленные по формулам (21), %; c_Cu,c_Pb,c_Sn,c_Fe - средние значения содержания элементов Си, Pb, Sn, Fe, вычисленные по формулам (20), %;

t = 2,262 - коэффициент Стъюдента для 10 измерений и доверительной вероятности Р=0,95.

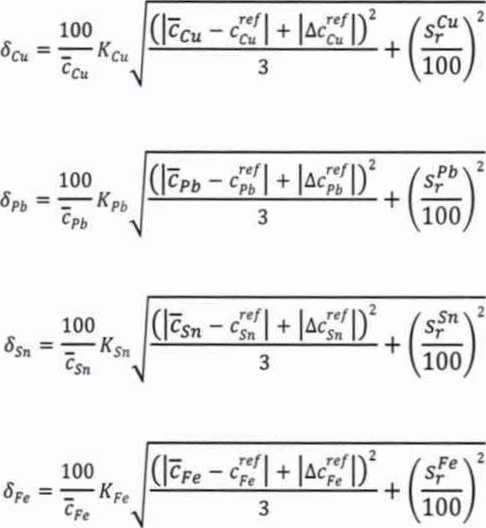

• 6.3.6.2 Границы относительных погрешностей измерений содержания Си, Pb. Sn, Fe (без учета знака) для доверительной вероятности Р = 0,95 вычисляют по формулам:



₇ 'си + (|сс„ - £'| + КО ioU⁺

+ (|г_го - £'|+KI) s_rⁿ , Iq» - £'l + KI loo⁺ v5

+ (|csn - ffl 4- KI)

, fo-KI + KI 100⁺ V3

e_fe + (|c_Fe-£'l 4-KI) ■ f . |?_Fe - 4У1 4- KI Too        75

где S_Cu, 6_Pb, 6_Sn, 6_Fe - относительные погрешности измерения содержания Си, Pb, Sn, Fe, %;

c_Cuic_Pb,c_Sn,c_Fe - средние значения содержания элементов Си, Pb. Sn. Fe. вычисленные по формулам (20), %;

Ccui^Pb             аттестованные содержания Си, Pb, Sn, Fe в поверочном образце ПО-2

(указаны в паспорте ПО-2), %:

Дс£^г»Дс^Дс£^/»Дс£^,~ погрешность аттестации содержания Си, Pb, Sn, Fe в поверочном образце ПО-2 (указаны в паспорте ПО-2), %;

Sr^u,Sr^b,Srⁿ,Sr^e CKO случайной составляющей относительной погрешности определения содержания элементов Си, Pb. Sn, Fe, вычисленные по формулам (21), %; £cu'^£Pb’^£sn'^£Fe ~ доверительные границы случайных погрешностей измерения содержания Си. Pb, Sn, Fe, %;

• 6.3.6.3 Прибор считается годным, если 8_Си не более 5 %; 8_РЬ не более 10 %; 5_Sn не более 30 %; 6_Fe не более 35%.

• 7.1 Результаты поверки оформляются протоколом (форма протокола приведена в Приложении В), который хранится в организации, проводившей поверку.

• 7.2 Прибор, удовлетворяющий требованиям настоящей методики, признают годным к применению и на него выдают свидетельство о поверке установленной формы.

• 7.3 При отрицательных результатах поверки процедуру поверки следует повторить. Если повторные результаты поверки окажутся неудовлетворительными, то прибор запрещают к применению и выдают извещение о непригодности с указанием причин.

Главный научный сотрудник АО «НИЦПВ», доктор физ.-мат. наук, профессор

М.Н. Филиппов

Таблица Б.1 - Верхние доверительные границы F-распределения для Р = 0,95 (V2 - число

степеней свободы числителя; У\ - число степеней свободы знаменателя)

Приложение В

ПРОТОКОЛ ПОВЕРКИ №__(от________)

• 1. Средство измерений: Спектрометр энерго дисперсионный безазотный Inca X-Act,

• 2. Принадлежит: НИЦ «Курчатовский институт», г. Москва

З.Заводской номер: № 67593

4.Предприятие изготовитель: «Oxford Instruments pic» (Великобритания)

б.Условия поверки:

• - температура окружающего воздуха           _____°C;

• - относительная влажность воздуха            _____%;

• - атмосферное давление                      _____кПа.

б.Средства поверки:

• 6.1. СО состава марганца металлического типа МН95(Ф5) ГСО 1095-90П или марганец марок Мн998 или Мн997 по ГОСТ 6008-90.

• 6.2. СО состава бронзы типа БрОСН7-13-Зл (комплект М179, индекс СО в составе комплекта 1793) ГСО 6044-91/6048-91.

• 6.3. Дозиметр рентгеновского излучения ДКР-АТ1103М.

7.Операции поверки

• 7.1 Внешний осмотр, проверка комплектности.

Вывод:__________________________________________________________________

7.2 Проверка работоспособности:

Вывод__________________________________________________________

7.3 Определение метрологических характеристик

Заключение: По результатам поверки спектрометр энерго дисперсионный безазотный Inca X-Act, зав. № 67593, признан годным негодным (нужное подчеркнуть) к эксплуатации.

«______»______________________20 г.

16

¹

Программа OriginPro 8 производства OriginLab Corporation, One Roundhouse Plaza, Northampton. MA 01060 USA

²

Значения поглощенного тока i„ должны приблизительно равномерно располагаться внутри интервала (/_т,„, imax), но строгое постоянство шага между значениями не требуется.
