Методика поверки «ГСИ. Трансформаторы тока и напряжения измерительные комбинированные электронные TECV» (ИЦРМ-МП-052-21)

Методика поверки

Тип документа

ГСИ. Трансформаторы тока и напряжения измерительные комбинированные электронные TECV

Наименование

ИЦРМ-МП-052-21

Обозначение документа

ООО "ИЦРМ"

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



СОГЛАСОВАНО

Технический директор ООО «ИЦРМ»

М. С. Казаков

2021 г.

Государственная система обеспечения единства измерений

Трансформаторы тока и напряжения измерительные комбинированные электронные TECV

Методика поверки

ИЦРМ-МП-052-21

г. Москва

2021 г.

Содержание

ПОВЕРКИ

МЕТРОЛОГИЧЕСКИМ ТРЕБОВАНИЯМ

1 ОБЩИЕ ПОЛОЖЕНИЯ
  • 1.1 Настоящая методика поверки распространяется на трансформаторы тока и напряжения измерительные комбинированные электронные TECV (далее - трансформаторы TECV), изготавливаемые Обществом с ограниченной ответственностью «Оптиметрик» (ООО «Оптиметрик»), и устанавливает методику их первичной и периодической поверок.

  • 1.2 При проведении поверки должна обеспечиваться прослеживаемость трансформатора TECV к государственному первичному специальному эталону единиц коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750Л/3 кВ и единиц электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ ТЭТ 175-2019 согласно государственной поверочной схеме, утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3453 (далее - Приказ № 3453), к государственному первичному эталону единиц коэффициентов преобразования силы электрического тока ГЭТ 152-2018 согласно государственной поверочной схеме, утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 года № 2768 (далее - Приказ № 2768).

  • 1.3 Поверка трансформатора TECV должна проводиться в соответствии с требованиями настоящей методики поверки. Интервал между поверками - 8 лет.

  • 1.4 Метод, обеспечивающий реализацию методики поверки, - метод сличения при помощи компаратора или других средств сравнения.

  • 1.5 Основные метрологические характеристики трансформаторов TECV приведены в Приложении А.

2 ПЕРЕЧЕНЬ ОПЕРАЦИЙ ПОВЕРКИ СРЕДСТВА ИЗМЕРЕНИЙ
  • 2.1 При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1 - Операции поверки

Наименование операции

Необходимость выполнения при

первичной поверке

периодической поверке

Внешний осмотр средства измерений

Да

Да

Подготовка к поверке и опробование средства измерений

Да

Да

Проверка программного обеспечения средства измерений

Да

Да

Определение метрологических характеристик средства измерений

Да

Да

Подтверждение соответствия средства измерений метрологическим требованиям

Да

Да

3 ТРЕБОВАНИЯ К УСЛОВИЯМ ПРОВЕДЕНИЯ ПОВЕРКИ
  • 3.1 При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающей среды плюс (25±5) °C;

  • - относительная влажность от 30 до 80 %.

4 ТРЕБОВАНИЯ К СПЕЦИАЛИСТАМ, ОСУЩЕСТВЛЯЮЩИМ ПОВЕРКУ
  • 4.1 К проведению поверки допускаются лица, изучившие настоящую методику поверки, эксплуатационную документацию на поверяемые трансформаторы TECV и средства поверки.

  • 4.2 К проведению поверки допускаются лица, являющиеся специалистами аккредитованного в соответствии с законодательством Российской Федерации об аккредитации в национальной системе аккредитации на проведение поверки средств измерений юридического лица и индивидуального предпринимателя, имеющие образование и опыт работы в соответствии с действующим законодательством Российской Федерации и непосредственно осуществляющие поверку средств данного вида измерений.

5 МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К СРЕДСТВАМ ПОВЕРКИ

Таблица 2 - Средства поверки

Метрологические и технические требования к средствам поверки

Рекомендуемый тип средства поверки, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - per. №) и (или) метрологические или основные технические характеристики средства поверки

Основные средства поверки

Рабочий эталон 2-го разряда и выше согласно Приказу № 2768. Рабочий эталон 1 -го разряда и выше согласно Приказу № 3453. Диапазон измерений угла фазового сдвига между основными гармониками входных напряжений, напряжения и тока от -180° до +180°.

Диапазон измерений напряжения переменного тока от 0,01 до 40 В.

Соотношение пределов допускаемой общей погрешности эталонных средств измерений и пределов допускаемой погрешности поверяемого трансформатора TECV должно быть не более 1:3

Трансформатор тока измерительный переносной «ТТИП», исполнение ТТИП-100/5, per. № 39854-08

Трансформатор тока измерительный переносной «ТТИП», исполнение ТТИП-5000/5, per. № 39854-08

Преобразователи напряжения измерительные высоковольтные емкостные масштабные ПВЕ, модель ПВЕ-10-2, per. №32575-11

Преобразователи напряжения измерительные высоковольтные емкостные масштабные ПВЕ, модель ПВЕ-35, per. №32575-11

Преобразователи напряжения измерительные высоковольтные емкостные масштабные ПВЕ, модель ПВЕ-220, per. №32575-11

Установка поверочная векторная компарирующая «УПВК-МЭ 61850», per. № 60987-15

Прибор электроизмерительный многофункциональный «Энергомонитор-61850», модификация

Энергомонитор-61850 П-02-00-50, per. № 73445-18.

Вспомогательные средства поверки

Диапазон регулирования напряжения переменного тока от 0 до 250 В

Автотрансформатор лабораторный ЛАТР

Диапазон воспроизведений напряжения переменного тока от 0 до 80 кВ

Трансформатор высоковольтный испытательный

ТВИ-100/145

Диапазон воспроизведений силы переменного тока от 0 до 3,6 кА

Источник тока регулируемый «ИТ5000»

Блок согласования нагрузки PSBU

Характеристики в соответствии с п. 10 настоящей методики поверки

Комплекс программно-технический измерительный

РЕТОМ™-51, per. № 26975-04

Характеристики в соответствии с п. 8.3.2 настоящей методики поверки

Установка для проверки параметров электрической безопасности GPT-79803, per. № 50682-12

Характеристики в соответствии с п. 10.3, 10.4 настоящей методики поверки

Устройство синхронизирующее Метроном-РТР per. №66731-17

Метрологические и технические требования к средствам поверки

Рекомендуемый тип средства поверки, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - per. №) и (или) метрологические или основные технические характеристики средства поверки

Диапазон измерений температуры окружающей среды от +10 до +30 °C, диапазон измерений относительной влажности от 10 до 90%

Измеритель параметров микроклимата «МЕТЕОСКОП-М», per. №32014-11

-

Персональный компьютер IBM PC; наличие интерфейсов Ethernet и USB; дисковод для чтения CD-ROM; операционная система Windows с установленным программным обеспечением

Допускается применение аналогичных средств поверки, обеспечивающих воспроиз-ведение/измерение единицы величин с соотношением погрешностей поверяемого средства измерений к эталонному не менее 3 к 1.

6 ТРЕБОВАНИЯ (УСЛОВИЯ) ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ ПРОВЕДЕНИЯ ПОВЕРКИ
  • 6.1 При проведении поверки необходимо соблюдать требования безопасности, установленные ГОСТ 12.3.019-80, «Правилами технической эксплуатации электроустановок потребителей». Также должны быть соблюдены требования безопасности, изложенные в эксплуатационных документах на поверяемые трансформаторы TECV и применяемые средства поверки.

7 ВНЕШНИЙ ОСМОТР СРЕДСТВА ИЗМЕРЕНИЙ

Трансформатор TECV допускается к дальнейшей поверке, если:

  • - внешний вид трансформатора TECV соответствует описанию типа;

  • - соблюдаются требования по защите трансформатора TECV от несанкционированного вмешательства согласно описанию типа;

  • - отсутствуют видимые дефекты, способные оказать влияние на безопасность проведения поверки или результаты поверки.

Примечание - При выявлении дефектов, способных оказать влияние на безопасность проведения поверки или результаты поверки, устанавливается возможность их устранения до проведения поверки. При наличии возможности устранения дефектов, выявленные дефекты устраняются, и трансформатор TECV допускается к дальнейшей поверке. При отсутствии возможности устранения дефектов, трансформатор TECV к дальнейшей поверке не допускается.

8 ПОДГОТОВКА К ПОВЕРКЕ И ОПРОБОВАНИЕ СРЕДСТВА ИЗМЕРЕНИЙ
  • 8.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

  • - изучить эксплуатационную документацию на поверяемый трансформатор TECV и на применяемые средства поверки;

  • - выдержать трансформатор TECV в условиях окружающей среды, указанных в п. 3.1, не менее 2 ч, если он находился в климатических условиях, отличающихся от указанных в п. 3.1, и подготовить его к работе в соответствии с его эксплуатационной документацией;

  • - подготовить к работе средства поверки в соответствии с указаниями их эксплуатационной документации.

  • 8.2 Опробование трансформатора TECV проводить в следующей последовательности:

  • 1) Подготовить трансформатор TECV к использованию согласно требованиям руководства по эксплуатации.

  • 2) На вход трансформатора TECV подать измерительный сигнал (номинальное первичное напряжение, номинальный первичный ток).

  • 3) Изменить величину входного измерительного сигнала, и убедиться в пропорциональном изменении величины выходного сигнала трансформатора TECV.

  • 8.3 Проверка электрической прочности и сопротивления изоляции

    • 8.3.1 Проверка электрической прочности изоляции первичной обмотки

  • 1) Проверку электрической прочности изоляции первичной обмотки трансформатора TECV одноминутным напряжением промышленной частоты проводить между цепями, приведёнными в таблице 3.

Таблица 3

Проверяемая цепь

Действующее значение испытательного напряжения, кВ (в зависимости от номинального напряжения)

Между зажимом защитного заземления и высоковольтным выводом трансформатора TECV при номинальном напряжении, кВ: 6

20

10

28

15

38

20

50

24

60

27

65

35

80

  • 2) Испытания проводить с помощью трансформатора высоковольтного испытательного ТВИ-100/145 (далее - ТВИ-100/145), комплекса программно-технического измерительного РЕТОМ™-51 (далее - РЕТОМ™-51), автотрансформатора лабораторного ЛАТР (далее - ЛАТР), преобразователей напряжения измерительных высоковольтных емкостных масштабных ПВЕ, модель ПВЕ-220, ПВЕ-35, прибора электроизмерительного многофункционального «Энергомонитор-61850» (далее - Энергомонитор-61850). Во время испытаний на трансформатор TECV не подают питание, но автоматические выключатели сетевого питания устанавливают в положение «включено».

  • 3) На проверяемую цепь трансформатора TECV подать испытательное напряжение переменного тока частотой 50 Гц со среднеквадратичным значением 1000 В, увеличивая его в течение 5-20 с до значения, указанного в таблице 3 для данной цепи. Поддерживать заданное значение напряжения неизменным в течение 1 мин.

  • 8.3.2 Проверка электрического сопротивления изоляции

Проверку электрического сопротивления изоляции проводить между цепями, указанными в таблице 4.

  • 1) Электрическое сопротивление изоляции измерять с помощью установки для проверки параметров электрической безопасности GPT-79803 (далее - GPT-79803). Во время испытаний на трансформатор TECV не подавать питание, но автоматические выключатели сетевого питания установить в положение «включено».

  • 2) На проверяемую цепь трансформатора TECV подать испытательное напряжение равное 2500 В. Через 30 с после подачи испытательного напряжения произвести отсчёт показаний.

Трансформатор TECV допускается к дальнейшей поверке, если при опробовании изменение выходного сигнала трансформатора TECV пропорционально изменению входного сигнала, при проверке электрического сопротивления изоляции измеренное значение электрического сопротивления изоляции не менее 1000 МОм, во время проверки электрической прочности изоляции не произошло пробоя или поверхностного перекрытия изоляции.

9 ПРОВЕРКА ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ СРЕДСТВА ИЗМЕРЕНИЙ

Подтверждение соответствия программного обеспечения проводить с помощью персонального компьютера (далее - ПК) в следующей последовательности (для модификаций D, DMU):

  • 1) Подключить трансформатор TECV к ПК.

  • 2) Проверить идентификационное наименование и версию программного обеспечения.

Трансформатор TECV допускается к дальнейшей поверке, если программное обеспечение соответствует требованиям, указанным в описании типа.

10 ОПРЕДЕЛЕНИЕ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК СРЕДСТВА ИЗМЕРЕНИЙ

10.1 Определение класса точности по току для трансформаторов TECV модификаций А и AMU проводить при помощи РЕТОМ™-51, источника тока регулируемого «ИТ5000» (далее - ИТ5000), трансформаторов тока измерительных переносных «ТТИП», исполнения ТТИП-5000/5, ТТИП-100/5 (далее - ТТИП) в зависимости от номинального первичного тока, Энергомонитор-61850 или установки поверочной векторной компарирующей УПВК-МЭ 61850 (далее - УПВК-МЭ 61850) в зависимости от номинала вторичного напряжения, блока согласования нагрузки PSBU (далее - PSBU).

  • 1) Собрать схему испытаний согласно рисунку 1;

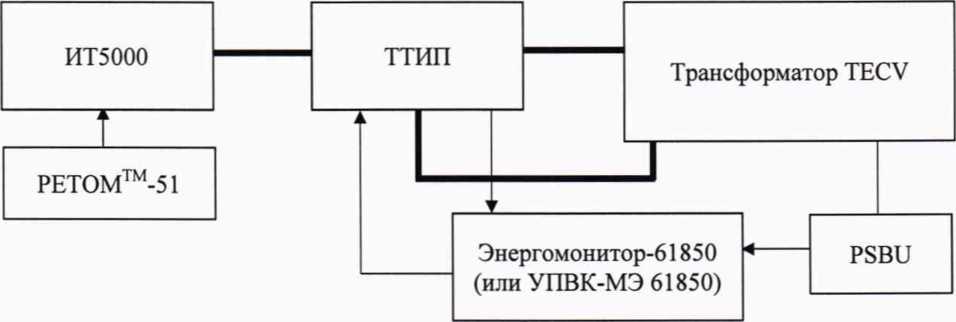

Рисунок 1 - Структурная схема определения класса точности по току

Примечание: При подключении соединительных проводов к первичной шине трансформатора TECV, необходимо выпрямить соединительные провода на длину, равную не менее чем 30 см от контактных выводов.

  • 2) Подготовить средства измерений в соответствии с руководствами по эксплуатации;

  • 3) Воспроизвести номинальное значение силы переменного тока на поверяемый трансформатор TECV и ТТИП в соответствии с таблицей 4 для соответствующего класса точности;

Таблица 4

№/№

Процент от номинального значения первичного тока, %

Класс точности

1

1

0,2S; 0,5S

2

5

3

20

4

100

5

120

6

100*К1„ОМ

7

100

5Р; 5ТРЕ; ЮР

Номинальный коэффициент превышения первичного тока KiHOm указывается в паспорте на трансформатор TECV

  • 4) При помощи Энергомонитор-61850 зафиксировать вычисленные программным методом значения относительной погрешности коэффициента масштабного преобразования 5Кь %, и абсолютной погрешности угла фазового сдвига Дсрр °, и/или выполнить самостоятельный расчет погрешностей.

При программном расчете погрешностей при помощи Энергомонитор-61850 измеренные вторичные значения приводятся к первичным значениям с помощью предварительно заданных коэффициентов К|ИЗМ и Кь.

  • 10.2 Проверку класса точности по напряжению для трансформаторов TECV модификации А и AMU проводить с помощью преобразователей напряжения измерительных высоковольтных емкостных масштабных ПВЕ, модель ПВЕ-220, ПВЕ-35, ПВЕ-10-2 (далее -ПВЕ) в зависимости от номинального первичного напряжения, Энергомонитор - 61850, УПВК-МЭ 61850, ТВИ, ЛАТР, РЕТОМ™-51, PSBU,

  • 1) Собрать схему испытаний согласно рисунку 2 или 3;

Рисунок 2 - Структурная схема определения класса точности по напряжению (свыше 960 В)

Рисунок 3 - Структурная схема определения класса точности по напряжению (до 960 В)

  • 2) Подготовить средства измерений в соответствии с руководствами по эксплуатации;

  • 3) Воспроизвести номинальное значение напряжения переменного тока на поверяемый трансформатор TECV и ПВЕ в соответствии с таблицей 5 для соответствующего класса точности;

Таблица 5

№/№

Процент от номинального значения первичного напряжения, %

Класс точности

1

80

2

100

0,2; 0,5

3

120

4

2

5

5

ЗР; 6Р

6

190

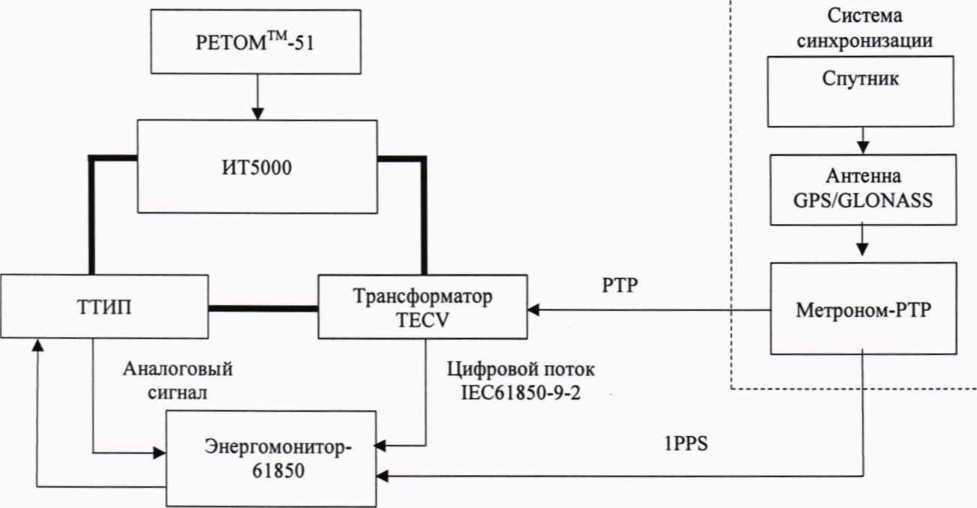

Рисунок 4 - Структурная схема определения класса точности по току

Примечание: При подключении соединительных проводов к первичной шине трансформатора ТЕСУ, необходимо выпрямить соединительные провода на длину, равную не менее чем 30 см от места соединения

  • 2) Подготовить средства измерений в соответствии с руководствами по эксплуатации;

  • 3) Проверить наличие синхронизации времени Метроном-РТР, поверяемого трансформатора TECV и Энергомонитора-61850.

  • 4) Воспроизвести номинальное значение силы переменного тока на поверяемый трансформатор TECV и ТТИП в соответствии с таблицей 6 для соответствующего класса точности;

Таблица 6

№/№

Процент от номинального значения первичного тока, %

Класс точности

1

1

0,2S; 0,5S

2

5

3

20

4

100

5

120

6

100хК1„ом

7

100

5Р; 5ТРЕ; ЮР

Номинальный коэффициент превышения первичного тока KiHOm указывается в паспорте на трансформатор TECV

  • 5) При помощи Энергомонитор-61850 зафиксировать вычисленные программным методом значения относительной погрешности коэффициента масштабного преобразования dKi, %, и абсолютной погрешности угла фазового сдвига Д(рр °, и/или выполнить самостоятельный расчет погрешностей.

При программном расчете погрешностей при помощи Энергомонитор-61850 измеренные вторичные значения приводятся к первичным значениям с помощью предварительно заданных коэффициента Кь.

10.4 Определение класса точности по напряжению для трансформаторов TECV модификаций D и DMU проводить с помощью ПВЕ, ТВИ, РЕТОМ -51, ЛАТР, Энергомонитор-61850, Метроном-РТР.

1) Собрать схему испытаний согласно рисунку 5 или 6;

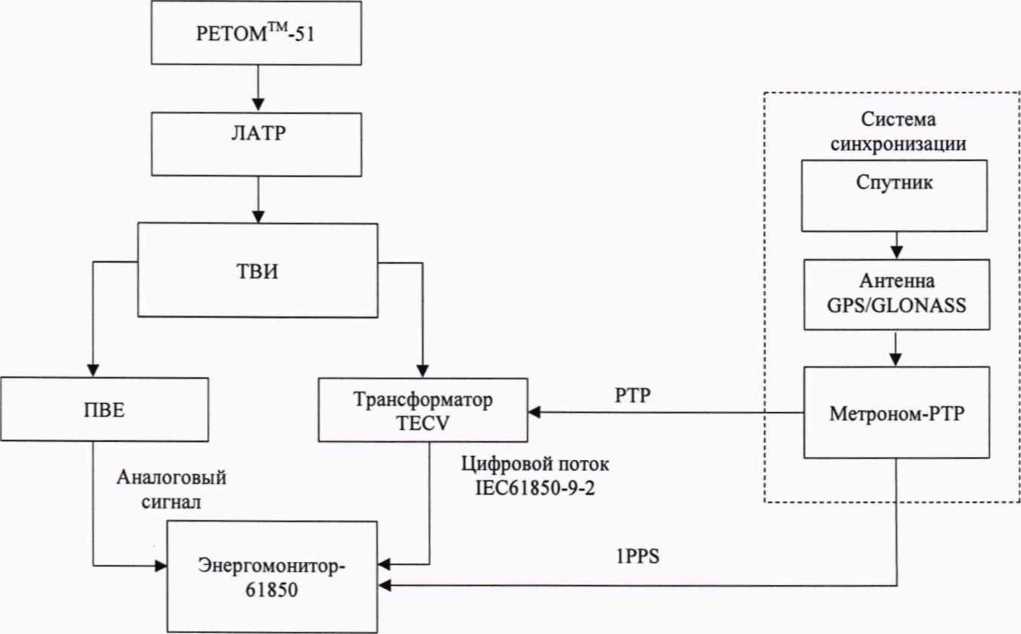

Рисунок 5 - Структурная схема определения класса точности по напряжению (свыше 960 В)

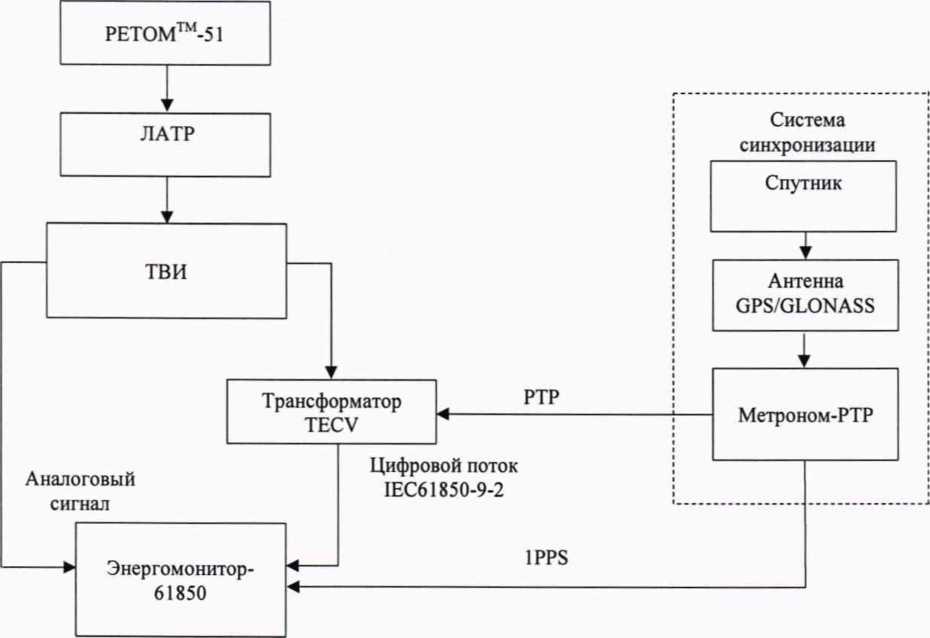

Рисунок 6 - Структурная схема определения класса точности по напряжению (до 960 В)

  • 2) Подготовить средства измерений в соответствии с руководствами по эксплуатации;

  • 3) Проверить наличие синхронизации времени Метроном-РТР, поверяемого трансформатора TECV и Энергомонитора-61850.

  • 4) Воспроизвести номинальное значение испытательного напряжения переменного тока на поверяемый трансформатора TECV и ПВЕ в соответствии с таблицей 7 для соответствующего класса точности;

Таблица 7

№/№

Процент от номинального значения первичного напряжения, %

Класс точности

1

80

0,2; 0,5

2

100

3

120

4

2

ЗР; 6Р

5

5

6

190

  • 5) При помощи Энергомонитор-61850 зафиксировать вычисленные программным методом значения относительной погрешности коэффициента масштабного преобразования 5Ки, %, и абсолютной погрешности угла фазового сдвига Д(ри, °, и/или выполнить самостоятельный расчет.

При программном расчете погрешностей по средством Энергомонитор-61850 измеренные вторичные значения приводятся к первичным значениям с помощью предварительно заданных коэффициента Киэ.

11 ПОДТВЕРЖДЕНИЕ СООТВЕТСТВИЯ СРЕДСТВА ИЗМЕРЕНИЙ МЕТРОЛОГИЧЕСКИМ ТРЕБОВАНИЯМ
  • 11.1 Определить относительную погрешность коэффициента масштабного преобразования 6Кь %, и абсолютную погрешность угла фазового сдвига Д(рр °, по формулам (для модификаций А и AMU):

(1)

(2)

где ии3м - значение напряжения переменного тока, измеренное на поверяемом входе Энергомонитор-61850 (или УПВК-МЭ 61850), В;

1э - значение силы переменного тока,

измеренное

на

эталонном

входе

Энергомонитор-61850 (или УПВК-МЭ 61850), А;

Фюм - значение угла фазового сдвига,

измеренное

на

поверяемом

входе

Энергомонитор-61850 (или УПВК-МЭ 61850), °; (рэ - значение угла фазового сдвига,

измеренное

на

эталонном

входе

Энергомонитор-61850 (или УПВК-МЭ 61850), °;

К1изм - значение коэффициента масштабного преобразования силы переменного тока, указанное в паспорте на трансформатор (А/В);

Кь - значение коэффициента масштабного преобразования силы переменного тока, установленное на ТТИП.

  • 11.2 Определить относительную погрешность коэффициента масштабного преобразования 5Ки, %, и абсолютную погрешность угла фазового сдвига Дфц, °, по формулам (для модификаций А и AMU):

  • (3)

  • (4)

где UinM - значение напряжения переменного тока, измеренное на поверяемом входе Энергомонитор-61850, В;

U, - значение напряжения переменного тока, измеренное на эталонном входе Энергомонитор-61850, В;

Ф - значение угла  фазового  сдвига,  измеренное  на  поверяемом  входе

Энергомонитор-61850, °;

Фэ - значение угла  фазового  сдвига,  измеренное  на  эталонном  входе

Энергомонитор-61850, °;

Киизм - значение коэффициента масштабного преобразования напряжения переменного тока, указанное в паспорте на трансформатор;

Киэ - значение коэффициента масштабного преобразования напряжения переменного тока, установленное на ПВЕ.

  • 11.3 Определить относительную погрешность коэффициента масштабного преобразования 5Ki, %, и абсолютную погрешность угла фазового сдвига Дфр °, по формулам (для модификаций D и DMU):

Г1изм,~'э'Кь100,                             (5)

ДЧ,1=<Рм-<РЭ>                                      <6)

где 1ЮМ - значение силы переменного тока, измеренное на поверяемом входе Энер-гомонитор-61850, А;

1э - значение силы Энергомонитор-61850, А;

переменного тока,

измеренное

на

эталонном

входе

Физм -значение угла

Энергомонитор-61850, °;

фазового

сдвига,

измеренное

на

поверяемом

входе

Фэ - значение угла

фазового

сдвига,

измеренное

на

эталонном

входе

Энергомонитор-61850, °;

Кь - значение коэффициента масштабного преобразования силы переменного тока, установленное на ТТИП.

  • 11.4 Определить относительную погрешность коэффициента масштабного преобразования 5Ки, %, и абсолютную погрешность угла фазового сдвига Дф^, °, по формулам (для модификаций D и DMU):

  • (7)

  • (8)

где Uhsm - значение напряжения переменного тока, измеренное на поверяемом входе Энергомонитор-61850, В;

U3 -значение напряжения переменного тока, измеренное на эталонном входе Энергомонитор-61850, В;

<р - значение угла  фазового  сдвига,  измеренное  на  поверяемом  входе

Энергомонитор-61850, °;

э - значение угла  фазового  сдвига,  измеренное  на эталонном  входе

Энергомонитор-61850, °;

Киэ - значение коэффициента масштабного преобразования напряжения переменного тока, установленное на ПВЕ.

Трансформатор TECV подтверждает соответствие метрологическим требованиям, установленным при утверждении типа, если полученные значения погрешностей не превышают пределов, указанных в таблице А. 1 Приложения А.

При невыполнении любого из вышеперечисленных условий (когда трансформатор TECV не подтверждает соответствие метрологическим требованиям), поверку трансформатора TECV прекращают, результаты поверки признают отрицательными.

12 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 12.1 Результаты поверки трансформатора TECV подтверждаются сведениями, включенными в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком, установленным действующим законодательством.

  • 12.2 В целях предотвращения доступа к узлам настройки (регулировки) трансформатор TECV в местах пломбирования от несанкционированного доступа, указанных в описании типа, по завершении поверки устанавливают пломбы, содержащие изображение знака поверки.

  • 12.3 По заявлению владельца трансформатора TECV или лица, представившего его на поверку, положительные результаты поверки (когда трансформатор TECV подтверждает соответствие метрологическим требованиям) оформляют свидетельством о поверке по форме, установленной в соответствии с действующим законодательством, и (или) нанесением на трансформатор TECV знака поверки, и (или) внесением в паспорт трансформатора TECV записи о проведенной поверке, заверяемой подписью поверителя и знаком поверки, с указанием даты поверки.

  • 12.4 По заявлению владельца трансформатора TECV или лица, представившего его на поверку, отрицательные результаты поверки (когда трансформатор TECV не подтверждает соответствие метрологическим требованиям) оформляют извещением о непригодности к применению средства измерений по форме, установленной в соответствии с действующим законодательством, и (или) внесением в паспорт трансформатора TECV соответствующей записи.

  • 12.5 Протоколы поверки трансформатора TECV оформляются по произвольной

Приложение А Метрологические характеристики средства измерений

Таблица А.1 - Метрологические характеристики

Наименование параметра

Значение

Наибольшее рабочее напряжение UHp, кВ:

- для исполнения TECV-C3

40,5

- для исполнения TECV-P1

40,5

- для исполнения TECV-L1

24

- для исполнения TECV-B1

40,5

Номинальная частота/Ном, Гц

50

Номинальное первичное напряжение, [/iH0M, кВ:

- для исполнения TECV-C3

от 6 до 35

- для исполнения TECV-P1

от 6 до 35

- для исполнения TECV-L1

от 6 до 20

- для исполнения TECV-B1

от 6 до 35

Номинальное вторичное напряжение выхода по напряжению для модификации A/AMU С^ном. В**

1; 1,625; 2; 3.25; 4; 6,5;

3,25/л/З; 4/V3; 6,5/л/З

Класс точности в соответствии с ГОСТ Р МЭК 60044-7-2010:

- выход для измерений

0,2; 0,5

- выход для защиты

ЗР; 6Р

Номинальный первичный ток /|НОм, А

от 10 до 3000

Класс точности в соответствии с ГОСТ Р МЭК 60044-8-2010:

- выход для измерений

0,2S; 0,5S

- выход для защиты

5Р; 5ТРЕ; ЮР

Класс точности при наличии гармоник по

ГОСТ Р МЭК 60044-8-2010 выхода для измерений

0,1

Номинальное вторичное напряжение выхода по току для модификации A/AMU, (Дном:**

- выход для измерений, В

1; 2; 4

- выход для защиты, мВ

22,5; 150; 200; 225; 333

Номинальный коэффициент перенапряжения (в течение 8 ч)

1,9

Номинальный коэффициент превышения первичного тока, K’ihom* - выход для измерений*

от 1,2 до 10

Коэффициент предельной кратности, /Сщкном-

от 10 до 80

- выход для защиты

* Максимальная сила переменного тока с учетом коэффициента превышения первичного

тока: не более 3600 А;

** Номинальное вторичное напряжение выхода по току и напряжению определяется

модификацией, конкретное значение указывается в паспорте

15

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
