Методика поверки «ГСИ. Анализаторы хроматографические Baseline модификаций 8900 GC и 9100 GC» (МП-242-1683-2013)

Методика поверки

Тип документа

ГСИ. Анализаторы хроматографические Baseline модификаций 8900 GC и 9100 GC

Наименование

МП-242-1683-2013

Обозначение документа

ВНИИМ им. Д.И. Менделеева

Разработчик

916 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ


  • МП-236-RA.RU.310556-2019
  • МП АПМ 05-15
  • РТ-МП-3200-445-2016
  • ΜΠ 53846-13
  • РЭ ЛНБА.941433.001
  • ΜΠ 201-048-2020
  • МП-242-1330-2015
  • МП 206.1-040-2016
  • MП-027/03-2018
  • MП 205-02-2018
  • МЦКЛ.0317.МП
  • МП РСАВ.40210012
  • ВЛСТ 748.00.000 Д1
  • 11.02.00.00.000 МП
  • МП 206.1-044-2017
  • МП 207-067-2020
  • МП. 359112.ЧС.7/2.2017
  • МП 26.51.43/32/21
  • МП 2406/1-311229-2021
  • ЦКЛМ.411723.004 МП
  • MП-146-RA.RU.310556-2018
  • BP.005.000 РЭ1
  • МП 035.Ф2-18
  • ГДЯК 468162.007 МП
  • ФГИМ 413415.001-02-04000В

    • УТВЕРЖДАЮ

    Менделеева»

    Н.И. Ханов

    2013 г.

    Руководитель ГЦИ СИ

    ФГУП

    Государственная система обеспечения единства измерений Анализаторы хроматографические Baseline модификаций 8900 GC и 9100 GC Методика поверки МП-242-1683-2013

    л

    Руководитель научно-исследовательского отдела государственных эталонов в области физико-химических измерений ГЦИ СИ ФГУП «ВППИМ'им: .И. Менделеева»

    ЛА. Конопелько

    «23» декабря 2013 г. азработал Инженер А.Л. Матвеев

    Санкт-Петербург 2013 г.

    Настоящая методика поверки распространяется на анализаторы хроматографические Baseline модификаций 8900 GC и 9100 GC, выпускаемые фирмой "MOCON, Inc ", США и устанавливает методы их первичной поверки при вводе в эксплуатацию, после ремонта и периодической поверки в процессе эксплуатации.

    Интервал между поверками - один год.

    1 Операции поверки

    • 1.1 При проведении поверки выполняют операции, указанные в таблице 1.

    Таблица 1 - Операции поверки

    Наименование операции

    Номер пункта методики поверки

    Проведение операции при поверке

    первичной

    периодической

    1 Внешний осмотр

    6.1

    Да

    Да

    2 Опробование

    6.2

    Да

    Да

    3 Подтверждение соответствия программного обеспечения

    6.3

    Да

    Да

    4 Определение метрологических характеристик

    6.4

    - определение погрешности

    6.4.1

    Да

    Да

    - определение вариации показаний

    6.4.2

    Да

    Нет

    • 1.2 Если при проведении той или иной операции получен отрицательный результат, дальнейшая поверка прекращается.

    2 Средства поверки

    • 2.1 При проведении поверки применяют средства, указанные в таблице 2.

    Таблица 2 - Средства поверки

    Номер пункта методики поверки

    Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, метрологические и технические характеристики

    6

    Барометр-анероид контрольный М-67, ТУ 2504-1797-75, диапазон измерения атмосферного давления от 610 до 790 мм рт. ст, погрешность ±0,8 мм рт. ст.

    Психрометр аспирационный М-34-М, ГРПИ 405132.001 -92 ТУ, диапазон измерения относительной влажности от 10 до 100 %

    Термометр лабораторный ТЛ4, ГОСТ 28498-90, диапазон измерений от 0 до 50 °C, цена деления 0,1 °C

    Секундомер механический типа СОПпр, ТУ 25-1894.003-90, класс точности 2

    6.2, 6.4

    Трубка медицинская поливинилхлоридная (ПВХ) по ТУ6-01-2-120-73, 6><1,5 мм

    Трубка из нержавеющей стали внутренним диаметром 3 мм по ГОСТ 14162-79

    Вентиль точной регулировки ВТР-1 (или ВТР-1-М160), диапазон рабочего давления (0-150) кгс/см2, диаметр условного прохода 3 мм

    Редуктор баллонный кислородный одноступенчатый БКО-50-4

    Поверочный нулевой газ (ПНГ) - воздух марки А по ТУ 6-21-5-82 в баллонах под давлением;

    Азот газообразный особой чистоты сорт 1 по ГОСТ 9293-74 в баллоне под давлением

    Водород газообразный высокой чистоты по ТУ 301-07-27-91

    Ротаметр РМ-А-0,063Г УЗ, ГОСТ 13045-81, верхняя граница диапазона измерений объемного расхода 0,063 м3/ч, кл. точности 4

    Номер пункта методики поверки

    Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, метрологические и технические характеристики

    6.2, 6.4

    Стандартные образцы газовых смесей в баллонах под давлением по ТУ 6-16-2956-92 (характеристики приведены в Приложении А)

    Парофазные источники газовых смесей (ПИГС) по ТУ 4215-001-20810646-99 (характеристики приведены в Приложении А)

    Рабочий эталон 1-го разряда - генератор газовых смесей ГГС (исп. ГГС-Т, ГГС-К) по ШДЕК.418313.900 ТУ в комплекте с источниками микропотоков (характеристики приведены в Приложении А)

    Примечания:

    • 1) все средства измерений должны иметь действующие свидетельства о поверке;

    • 2) допускается использование других средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью.1

    3 Требования безопасности

    • 3.1 Помещение, в котором проводят поверку, должно быть оборудовано приточновытяжной вентиляцией.

    • 3.2 Концентрации вредных компонентов в воздухе рабочей зоны должны соответствовать требованиям ГОСТ 12.1.005-88.

    • 3.3 Должны выполняться требования техники безопасности для защиты персонала от поражения электрическим током согласно классу I ГОСТ 12.2.007.0-75.

    • 3.4 Требования техники безопасности при эксплуатации ГС в баллонах под давлением должны соответствовать “Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением” (ПБ 03-576-03), утвержденным постановлением № 91 Госгортехнадзора России от 11.06.2003 г.

    • 3.5 К поверке допускаются лица, изучившие руководство по эксплуатации анализатора, руководство по эксплуатации генератора газовых смесей ГГС ШДЕК.418313.900 РЭ и прошедшие необходимый инструктаж.

    • 3.6 Не допускается сбрасывать ГС в атмосферу рабочих помещений.

    4 Условия поверки

    • - температура окружающей среды, °C                                            20 ± 5

    • - диапазон относительной влажности окружающей среды, %                  от 30 до 80

    • - диапазон атмосферного давления, кПа                                    от 98,0 до 101

    • - диапазон расхода ГС, дм3/мин                                            от 0,25 до 0,5

    5 Подготовка к поверке

    • 5.1 Выполнить мероприятия по обеспечению условий безопасности.

    • 5.2 Проверить наличие паспортов и сроки годности ГС в баллонах под давлением.

    • 5.3 Баллоны с ГС выдержать при температуре поверки не менее 24 ч.

    • 5.4 Выдержать анализатор и эталонные средства при температуре поверки в течение не менее 4 ч.

    • 5.5 Подготовить анализатор к работе в соответствии эксплуатационной документацией.

    • 5.6 Подготовить генератор газовых смесей ГГС к работе в соответствии с его руководством по эксплуатации.

    6 Проведение поверки

    • 6.1 Внешний осмотр

      • 6.1.1 При внешнем осмотре устанавливают соответствие анализатора следующим требованиям:

    • - соответствие комплектности (при первичной поверке) требованиям эксплуатационной документации;

    • - соответствие маркировки требованиям эксплуатационной документации.

    • 6.1.2 Анализатор считают выдержавшим внешний осмотр, если он соответствует указанным выше требованиям.

    • 6.2 Опробование

      • 6.2.1 При опробовании проводится проверка функционирования анализатора в следующем порядке:

    • - подсоединить к анализатору баллоны с вспомогательными газами;

    • - установить давление вспомогательных газов на входе в анализатор в соответствии с рекомендациями, приведенными в технической документации на анализатор;

    • - подключить анализатор к сети питания, переключить тумблер на задней панели анализатора в положение «I»;

    • - после прогрева анализатор переходит в режим измерения и на дисплее отображается измерительная информация.

    • 6.2.2 Результаты опробования считают положительными если:

    • - во время прогрева анализатора отсутствуют сообщения об ошибках;

    • - после прогрева анализатор переходит в режим измерения;

    • - на аналоговом выходе анализатора имеется унифицированный токовый сигнал.

    • - органы управления анализатором функционируют.

    6.3 Подтверждение соответствия программного обеспечения

    • 6.3.1 Подтверждение соответствия программного обеспечения проводят путем проверки соответствия ПО анализатора тому ПО, которое было зафиксировано (внесено в банк данных) при испытаниях в целях утверждения типа.

    • 6.3.2 Для проверки соответствия ПО выполняют следующие операции:

    • - проводят визуализацию идентификационных данных ПО анализатора (номер версии программного обеспечения выводится на дисплей анализатора при нажатии пиктограммы «About»);

    • - сравнивают полученные данные с идентификационными данными, установленными при проведении испытаний в целях утверждения типа и указанными в Описании типа анализатора (приложение к Свидетельству об утверждении типа).

    • 6.3.3 Результат проверки соответствия программного обеспечения считают положительным, если номер версии не ниже указанного в Описании типа.

    6.4 Определение метрологических характеристик

    • 6.4.1 Определение погрешности

    Определение погрешности анализатора проводить по схеме, приведенной на рисунках Б.1 или Б.2 Приложения Б (в зависимости от установленного детектора), при подаче ГС (таблица А. 1 -Приложения А в зависимости от определяемого компонента и диапазона измерений) в последовательности:

    а) при первичной поверке

    • - №№ 1-2-3-4-3-2-1-4 (при поверке анализаторов, для которых в Приложении А указаны 4 точки поверки),

    • - №№ 1-2-3-2-1-3 (при поверке анализаторов, для которых в Приложении А указаны 3 точки поверки);

    б) при периодической поверке

    • - №№ 1-2-3-4 (при поверке анализаторов, для которых в Приложении А указаны 4 точки поверки),

    - №№ 1-2-3 (при поверке анализаторов, для которых в Приложении А указаны 3 точки поверки);

    в следующем порядке:

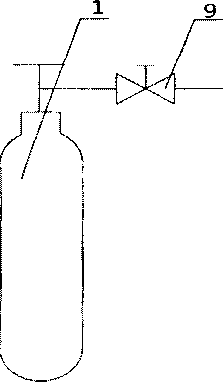

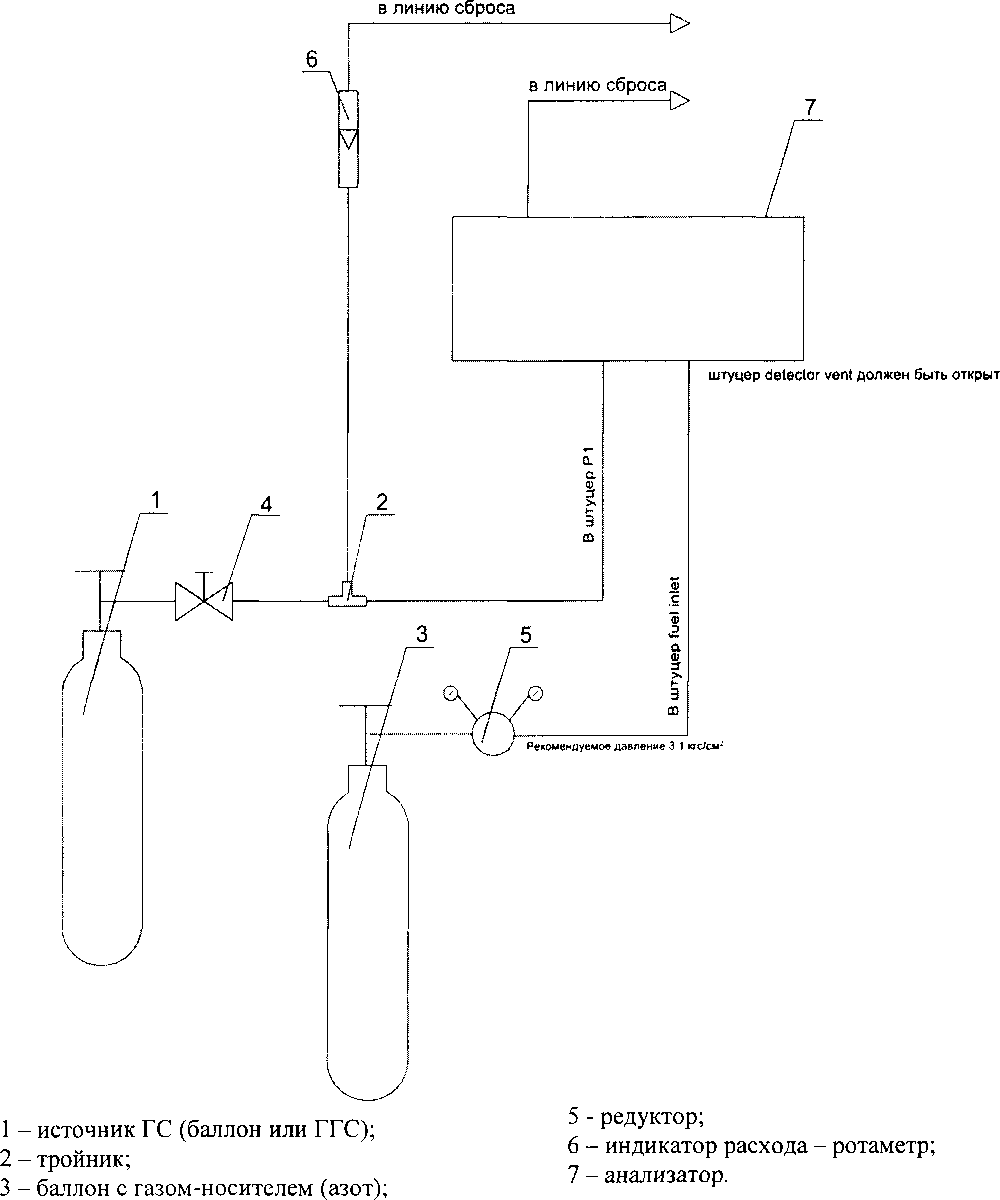

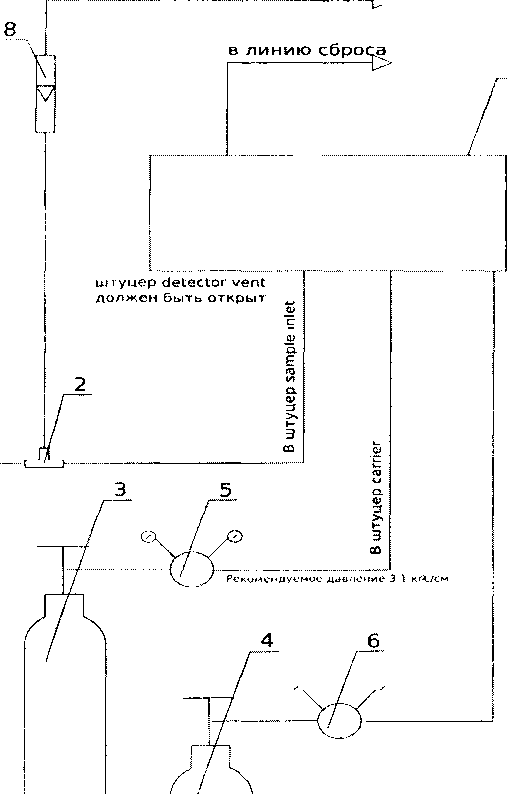

    • 1) собрать газовую схему, представленную на рисунках Б.1 или Б.2 Приложения Б;

    • 2) подать на анализатор ГС № 1;

    • 3) по дисплею анализатора произвести отсчёт установившихся показаний;

    • 4) повторить операции по пп. 2) - 3) для всех ГС (таблица А.1 Приложения А).

    Значение приведенной погрешности анализатора в z-ой точке поверки у,, %, для диапазонов измерений в которых нормированы пределы допускаемой приведенной погрешности, находят по формуле

    С -С'

    Y. =FZ#-100’                       U)

    где С, - результат измерений объемной доли определяемого компонента, %, млн’1 или млрд’1,

    С/ - действительное значение объемной доли определяемого компонента, указанное в паспорте i-й ГС, %, млн’1 или млрд’1.

    Св, Сн - значения объемной доли определяемого компонента, соответствующие верхней и нижней границам диапазона измерений в котором нормирована приведенная погрешность, %, млн’1 или млрд’1.

    Значение относительной погрешности анализатора в z-ой точке поверки <5;, % для диапазонов измерений в которых нормированы пределы допускаемой относительной погрешности, находят по формуле

    С -С,)

    (2)

    Результат считают положительным, если погрешность анализатора во всех точках поверки не превышает значений, указанных в таблицах В.1 - В. 13 Приложения В.

    • 6.4.2 Определение вариации показаний

    Определение вариации показаний анализатора допускается проводить одновременно с определением погрешности по п. 6.4.1 при подаче ГС №2 (при поверке анализаторов, для которых в Приложении А указаны 3 точки поверки) или ГС №3 (при поверке анализаторов, для которых в Приложении А указаны 4 точки поверки).

    Значение вариации показаний анализатора vr, в долях от пределов допускаемой приведенной погрешности, находят по формуле

    (3)

    где С2 , С2 - результаты измерений объемной доли определяемого компонента при подаче ГС №2, при подходе к точке поверки со стороны больших и меньших значений, %, млн’1 или млрд’1;

    у0 - пределы допускаемой приведенной погрешности анализатора, %.

    Значение вариации показаний анализатора , в долях от пределов допускаемой относительной погрешности, находят по формуле

    (4) где С3Л, C3W - результаты измерений объемной доли определяемого компонента при подаче ГС №3, при подходе к точке поверки со стороны больших и меньших значений, %, млн’1 или млрд’1;

    <50    - пределы допускаемой относительной погрешности анализатора, %.

    Результат считают положительным, если вариация не превышает 0,5 в долях от пределов допускаемой погрешности.

    7 Оформление результатов поверки

    • 7.1 При проведении поверки оформляют протокол результатов поверки (форма протокола поверки приведена в Приложении Г).

    • 7.2 Анализаторы, удовлетворяющие требованиям настоящей методики поверки, признают годными к применению, делают соответствующую отметку в технической документации (при первичной поверке) и/или выдают свидетельство о поверке (при периодической поверке) согласно ПР 50.2.006-94. На оборотной стороне свидетельства о поверке указывают:

    • - перечень эталонов, с помощью которых произведена поверка анализатора;

    • - перечень влияющих факторов с указанием их значений;

    • - метрологические характеристики анализатора;

    • - указание на наличие Приложения — протокола поверки (при его наличии);

    • - дату поверки;

    • - наименование подразделения, выполнявшего поверку.

    Свидетельство о поверке должно быть подписано:

    На лицевой стороне:

    • - руководителем подразделения, производившего поверку,

    • - поверителем, производившим поверку;

    На оборотной стороне:

    • - руководителем подразделения, производившего проверку (не обязательно),

    • - поверителем, производившим поверку.

    • 7.3 При отрицательных результатах анализаторы не допускают к применению. В технической документации анализатора делают отметку о непригодности, выдают извещение установленной формы согласно ПР 50.2.006-94 и аннулируют свидетельство о поверке.

    Приложение А

    (обязательное)

    Перечень газовых смесей, используемых при поверке

    Таблица А.1 - Технические характеристики ГС для поверки анализаторов хроматографических Baseline модификаций 8900 GC и 9100 GC

    Определяемый компонент

    Диапазон измерений объемной доли определяемого компонента

    Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения

    Погрешность аттестации

    Номер ГС по реестру ГСО или источник ГС

    ГС № 1

    ГС №2

    ГС №3

    ГС №4

    Винилхлорид (СН2СНС1)

    От 0 до 2000 млрд’1

    ПНГ - воз

    дух

    -

    Марка А по ТУ 6-

    21-5-82

    170 млрд’’±

    15 % отн.

    1000 млрд’1 ±

    15 % отн.

    1700 млрд'1 ±

    15 % отн.

    ± 7 % отн.

    ГГС-Т или ГГС-К в комплекте с ИМ СН2СНС1-ИМ21 -М-Б

    От 1 до 1000

    млрд’1

    40 млрд’*±

    15 % отн.

    500 млрд’1 ±

    15 % отн.

    870 млрд’1 ±

    15 % отн.

    ± 7 % отн.

    ГГС-Т или ГГС-К в комплекте с

    СН2СНС1-ИМ21 -

    М-Б

    От 0 до 5000 млрд’1

    ПНГ - воз

    дух

    -

    Марка А по ТУ 6-

    21-5-82

    170 млрд’’±

    15 % отн.

    2500 млрд’1 ±

    15 % отн.

    4300 млрд’1 ±

    15 % отн.

    ± 7 % отн.

    ГГС-Т или ГГС-К в комплекте с ИМ СН2СНС1-ИМ21 -М-Б

    Определяемый компонент

    Диапазон измерений объемной доли определяемого компонента

    Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения

    Погрешность аттестации

    Номер ГС по реестру ГСО или источник ГС

    ГС № 1

    ГС №2

    ГС №3

    ГС №4

    Ацетальдегид (СНзСНО)

    От 0 до 50000 млрд'1

    ПНГ - воз

    дух

    Марка А по ТУ 6-

    21-5-82

    4300 млрд'1 ±

    15 % отн.

    25000 млрд'1

    ± 15 % отн.

    43000 млрд'1 ±

    15 % отн.

    ± 5 % отн.

    ГГС-Т или ГГС-К в комплекте с ИМ СНзСНО-ИМ138-М-А2

    От 1 до 500

    млрд'1

    20 млрд'1 ±

    15 % отн.

    250 млрд'1 ±

    15 % отн.

    435 млрд'1 ±

    15 % отн.

    ± 7 % отн.

    ГГС-Т или ГГС-К в комплекте с ИМ СНзСНО-ИМ138-М-А2

    Метанол (СНзОН)

    От 0 до 2000000

    млрд'1

    ПНГ - воздух

    -

    Марка Б по ТУ 6-

    21-5-82

    12500 млрд'1

    ± 20 % отн.

    1000000

    млрд'1 ± 20 % отн.

    ± (-15,15-Х+4,015) % отн.

    ГСО 10337-2013

    (1800000±

    200000) млрд'1

    ± (-1,11 ГХ+2,611) % отн.

    ГСО 10337-2013

    От Одо 150000 млрд'1

    ПНГ - воз

    дух

    -

    Марка А по ТУ 6-

    21-5-82

    10000 млрд_1± 30 % отн.

    75000 млрд’1

    ± 30 % отн.

    ± (-1111,ТХ+5,11) % отн.

    ГСО 10337-2013

    125000 млрд'1

    ± 20 % отн.

    ± (-15,15 X4-4,015) % отн.

    ГСО 10337-2013

    Определяемый компонент

    Диапазон измерений объемной доли определяемого компонента

    Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения

    Погрешность аттестации

    Номер ГС по реестру ГСО или источник ГС

    ГС № 1

    ГС №2

    ГС №3

    ГС №4

    Метанол (СНзОН)

    От 0 до 7000

    млрд-1

    ПНГ - воз

    дух

    -

    Марка А по ТУ 6-

    21-5-82

    333 млрд'1 ±

    5 % отн.

    ± 7 % отн.

    ГГС-Р или ГГС-К в комплекте с ГСО СНзОН - воздух 10337-2013

    3500 млрд’1 ±

    30 % отн.

    5380 млрд’1 ±

    30 % отн.

    ± (-1111,1 -Х+5,11) % отн.

    ГСО 10337-2013

    Бензол (СбНб)

    От 0 до 2000 млрд’1

    ПНГ - воз

    дух

    -

    Марка А по ТУ 6-

    21-5-82

    170 млрд’‘±

    15 % отн.

    1000 млрд’1 ±

    15 % отн.

    1740 млрд’1 ±

    15 % отн.

    ± 7 % отн.

    ГГС-Т или ГГС-К в комплекте с ИМ СбН6-ИМ14-М-А2

    От 0 до 8000 млрд’1

    ПНГ - воз

    дух

    -

    Марка А по ТУ 6-

    21-5-82

    170 млрд_1±

    15 % отн.

    4000 млрд’1 ±

    15 % отн.

    1700 млрд’1 ±

    15 % отн.

    ± 7 % отн.

    ГГС-Т или ГГС-К в комплекте с ИМ С6Нб-ИМ14-М-А2

    От 0 до 3000 млрд’1

    ПНГ - воз

    дух

    -

    Марка А по ТУ 6-

    21-5-82

    25 млрд’*± 15 % отн.

    ГГС-Т или ГГС-К в комплекте с ИМ С6Нб-ИМ14-М-А2

    1500 млрд’*±

    20 % отн.

    2500 млрд’'±

    20 % отн.

    ±(-15,15-Х+4,015)% отн.

    ГСО 10366-2013

    Определяемый компонент

    Диапазон измерений объемной доли определяемого компонента

    Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения

    Погрешность аттестации

    Номер ГС по реестру ГСО или источник ГС

    ГС № 1

    ГС №2

    ГС №3

    ГС №4

    Толуол (С6Н5СН3)

    От 0 до 5000 млрд-1

    ПНГ - воз

    дух

    -

    Марка А по ТУ 6-

    21-5-82

    430 млрд-1±

    15 % отн.

    2500 млрд-1±

    15 % отн.

    4300 млрд-1±

    15 % отн.

    ± 7 % отн.

    ГГС-Т или ГГС-К в комплекте с ИМ СбН5СНз - ИМ45 -М-А2

    От 0 до 75000 млрд-1

    ПНГ - воз

    дух

    -

    Марка А по ТУ 6-

    21-5-82

    430 млрд-1±

    15 % отн.

    ± 7 % отн.

    ГГС-Т или ГГС-К в комплекте с ИМ С6Н5СНз - ИМ46 -М-А2

    0,0037 % об.д.± 30 % отн.

    0,0058 % об.д.± 30 % отн.

    ± (-1111,1Х+5,11) % отн.

    ГСО 10368-2013

    От 0 до 2000 млрд-1

    ПНГ - воз

    дух

    -

    Марка А по ТУ 6-

    21-5-82

    130 млрд-1±

    15 % отн.

    1000 млрд-1±

    15 % отн.

    1730 млрд-1±

    15 % отн.

    ± 7 % отн.

    ГГС-Т или ГГС-К в комплекте с ИМ СбН5СНз - ИМ45 -

    М-А2

    От 0 до 300 млрд-1

    ПНГ - воз

    дух

    -

    Марка А по ТУ 6-

    21-5-82

    150 млрд-1 ±

    15 % отн.

    260 млрд-1 ±

    15 % отн.

    ± 7 % отн.

    ГГС-Т или ГГС-К в комплекте с ИМ СбН5СНз - ИМ46 -М-Б

    Определяемый компонент

    Диапазон измерений объемной доли определяемого компонента

    Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения

    Погрешность аттестации

    Номер ГС по реестру ГСО или источник ГС

    ГС № 1

    ГС №2

    ГС №3

    ГС №4

    Этилбензол

    (СбН5С2Н5)

    От 1 до 5000

    млрд'1

    25 млрд 1±

    15 % отн.

    2500 млрд_1±

    15 % отн.

    4300 млрд_1±

    15 % отн.

    ± 7 % отн.

    ГГС-Т или ГГС-К в комплекте с ИМ С6Н5С2Н5 - ИМ66 -М-А2

    От 0 до 100 млрд'1

    ПНГ - воз

    дух

    -

    Марка А по ТУ 6-

    21-5-82

    50 млрд'*± 15 % отн.

    85 млрд'*± 15 % отн.

    ± 7 % отн.

    ГГС-Т или ГГС-К в комплекте с ИМ

    СбН5С2Н5 - ИМ66 -

    М-А2

    От 0 до 50 млрд'1

    ПНГ - воз

    дух

    -

    Марка А по ТУ 6-

    21-5-82

    25 млрд'’± 15 % отн.

    43 млрд’’± 15 % отн.

    ± 7 % отн.

    ГГС-Т или ГГС-К в комплекте с ИМ

    С6Н5С2Н5 - ИМ66 -

    М-А2

    От 10 до 2000 млрд'1

    20 млрд'1 ±

    15 % отн.

    170 млрд'1 ±

    15 % отн.

    1000 млрд'1 ±

    15 % отн.

    1700 млрд'1 ±

    15 % отн.

    ± 7 % отн.

    ГГС-Т или ГГС-К в комплекте с ИМ С8Н10ИМ66-М-А2

    От 10 до 10000 млрд'1

    20 млрд'1 ±

    15 % отн.

    170 млрд'1 ±

    15 % отн.

    5000 млрд'1 ±

    15 % отн.

    8700 млрд’1 ±

    15 % отн.

    ± 7 % отн.

    ГГС-Т или ГГС-К в комплекте с ИМ С8НюИМ66-М-А2

    От 0 до 300

    млрд'1

    ПНГ - воз

    дух

    -

    Марка А по ТУ 6-

    21-5-82

    150 млрд'1 ±

    15 % отн.

    260 млрд'1 ±

    15 % отн.

    ± 7 % отн.

    ГГС-Т или ГГС-К в комплекте с ИМ С8Ню-ИМ66-М-А2

    Определяемый компонент

    Диапазон измерений объемной доли определяемого компонента

    Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения

    Погрешность аттестации

    Номер ГС по реестру ГСО или источник ГС

    ГС № 1

    ГС №2

    ГС №3

    ГС №4

    О- КСИЛОЛ СбН4(СНз)2

    От 0 до 5000 млрд'1

    ПНГ - воз

    дух

    -

    Марка А по ТУ 6-

    21-5-82

    430 млрд’’±

    15 % отн.

    2500 млрд'’±

    15 % отн.

    4300 млрд''±

    15 % отн.

    ± 7 % отн.

    ГГС-Т или ГГС-К в комплекте с ИМ С6Н4(СНз)2 - имзо -М-А2

    От 0 до 1 000 млрд-1

    ПНГ - воз

    дух

    -

    Марка А по ТУ 6-

    21-5-82

    34 млрд'*± 15 % отн.

    500 млрд|±

    15 % отн.

    860 млрд'*±

    15 % отн.

    ± 7 % отн.

    ГГС-Т или ГГС-К в комплекте с ИМ С6Н4(СНз)2 - имзо -М-А2

    От 0 до 30000 млрд'1

    ПНГ - воз

    дух

    -

    Марка А по ТУ 6-

    21-5-82

    430 млрд'*±

    15 % отн.

    15000 млрд' !± 15 % отн.

    26000 млрд|±

    15 % отн.

    ± 7 % отн.

    ГГС-Т или ГГС-К в комплекте с ИМ С6Н4(СН3)2 - имзо -М-А2

    Определяемый компонент

    Диапазон измерений объемной доли определяемого компонента

    Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения

    Погрешность аттестации

    Номер ГС по реестру ГСО или источник ГС

    ГС № 1

    ГС №2

    ГС №3

    ГС №4

    м- ксилол С6Н4(СНз)2

    От 0 до 5000

    млрд'1

    ПНГ - воздух

    -

    Марка А по ТУ 6-

    21-5-82

    430 млрд'*±

    15 % отн.

    2500 млрд'*±

    15 % отн.

    4300 млрд'*±

    15 % отн.

    ± 7 % отн.

    ГГС-Т или ГГС-К в комплекте с ИМ С6Н4(СНз)2 - ИМ32 -М-А2

    От 0 до 1 000 млрд'1

    ПНГ - воз

    дух

    -

    Марка А по ТУ 6-

    21-5-82

    34 млрд'*± 15 % отн.

    500 млрд'*±

    15 % отн.

    860 млрд'*±

    15 % отн.

    ± 7 % отн.

    ГГС-Т или ГГС-К в комплекте с ИМ С6Н4(СНз)2 - ИМ32 -М-А2

    От 0 до 30000

    млрд'1

    ПНГ - воз

    дух

    -

    Марка А по ТУ 6-

    21-5-82

    430 млрд_1±

    15 % отн.

    15000 млрд'

    '±15% отн.

    26000 млрд’’±

    15 % отн.

    ± 7 % отн.

    ГГС-Т или ГГС-К в комплекте с ИМ С6Н4(СНз)2 - ИМ32 -М-А2

    П- КСИЛОЛ СбН4(СНз)2

    От 0 до 5000 млрд'1

    ПНГ - воз

    дух

    -

    Марка А по ТУ 6-

    21-5-82

    430 млрд_1±

    15 % отн.

    2500 млрд'*±

    15 % отн.

    4300 млрд'1±

    15 % отн.

    ± 7 % отн.

    ГГС-Т или ГГС-К в комплекте с ИМ С6Н4(СНз)2 - ИМ34 -М-А2

    Определяемый компонент

    Диапазон измерений объемной доли определяемого компонента

    Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения

    Погрешность аттестации

    Номер ГС по реестру ГСО или источник ГС

    ГС № 1

    ГС №2

    ГС №3

    ГС №4

    п- КСИЛОЛ СбН4(СН3)2

    От 0 до 1 000 млрд'1

    ПНГ - воз

    дух

    -

    Марка А по ТУ 6-

    21-5-82

    34 млрд'’± 15 % отн.

    500 млрд’’±

    15 % отн.

    860 млрд'’±

    15 % отн.

    ± 7 % отн.

    ГГС-Т или ГГС-К в комплекте с ИМ С6Н4(СНз)2 - ИМ34 -М-А2

    От 0 до 30000 млрд'1

    ПНГ - воз

    дух

    -

    Марка А по ТУ 6-

    21-5-82

    430 млрд'*±

    15 % отн.

    15000 млрд' ’± 15 % отн.

    26000 млрд'’±

    15 % отн.

    ± 7 % отн.

    ГГС-Т или ГГС-К в комплекте с ИМ СбН4(СН3)2 - ИМ34 -М-А2

    Акрилонитрил (CH3CHCN)

    От 0 до 27200

    млрд'1

    ПНГ - воз

    дух

    -

    Марка А по ТУ 6-

    21-5-82

    1700 млрд_1±

    15 % отн.

    13600 млрд' *± 15 % отн.

    23500 млрд'!±

    15 % отн.

    ± 7 % отн.

    ГГС-Т или ГГС-К в комплекте с ИМ СНзСНСИ-ИМЮ -М-Б

    От 1 до 3000

    млрд'1

    43 млрд’’±

    15 % отн.

    1500 млрд'*±

    15 % отн.

    2600 млрд’’±

    15 % отн.

    ± 7 % отн.

    ГГС-Т или ГГС-К в комплекте с ИМ CH3CHCN-HM10 -М-Б

    Определяемый компонент

    Диапазон измерений объемной доли определяемого компонента

    Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения

    Погрешность аттестации

    Номер ГС по реестру ГСО или источник ГС

    ГС № 1

    ГС №2

    ГС №3

    ГС №4

    Оксид этилена (С2Н4О)

    От 0 до 10000 млрд'1

    азот

    -

    Сорт 1-й по ГОСТ

    9293-74

    1000 млрд'*±

    30 % отн.

    ± (-1111,1 Х+5,11) % отн.

    ГСО 10383-2013

    5000 млрд4±

    20 % отн.

    8300 млрд''±

    20 % отн.

    ±(-15,15Х+4,015)% отн.

    ГСО 10383-2013

    От 0 до 2000

    млрд'1

    азот

    -

    Сорт 1-й по ГОСТ

    9293-74

    14,2 млрд'’±

    5 % отн.

    ± 7 % отн.

    ГГС-Р или ГГС-К в комплекте с ГСО CH3CHCN - N2 -10383-2013

    1000 млрд''±

    30 % отн.

    1540 млрд'1±

    30 % отн.

    ± (-1111,1 Х+5,11)% отн.

    ГСО 10383-2013

    Определяемый компонент

    Диапазон измерений объемной доли определяемого компонента

    Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения

    Погрешность атте

    стации

    Номер ГС по реестру ГСО или источник ГС

    ГС№ 1

    ГС №2

    ГС №3

    ГС №4

    Метан (СН4)

    От 0 до 5000000

    млрд'1

    азот

    -

    Сорт 1-й по ГОСТ

    9293-74

    225000

    млрд'1 ± 20 % отн.

    ± 2,5 % отн.

    ГГС-Р или ГГС-К в комплекте с ГСО

    CH4-N2№ 10256-

    2013

    2500000

    млрд'1 ± 10 % отн.

    4540000 ± млрд'1 ± 10 % отн.

    ± (-2,5Х+2,75) % отн.

    ГСО 10256-2013

    От 0 до 10000000 млрд'1

    азот

    -

    Сорт 1-й по ГОСТ

    9293-74

    (190000±

    10000) млрд'1

    ±(-0,02Х+5,9)%

    отн

    ГСО 9747-2011

    5000000

    млрд'1 ± 10 %

    отн.

    ± (-2,5Х+2,75) % отн.

    ГСО 10256-2013

    (9000000 ±

    1000000) млрд'1

    ± 0,8 % отн.

    ГСО 9749-2011

    Метан (СНд)

    От 0 до 100 %

    азот

    -

    Сорт 1-й по ГОСТ

    9293-74

    0,08 % об.д. ± 20 % отн.

    ±(-15,15Х+4,015)% отн.

    ГСО 10256-2013

    50 % об.д. ± 5 % отн

    ± (-0,008Х+0,76) % отн.

    ГСО 10256-2013

    95 % об.д. ±

    1,5% отн

    ± (-0,0037Х+0,459) % отн.

    ГСО 10256-2013

    Определяемый компонент

    Диапазон измерений объемной доли определяемого компонента

    Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения

    Погрешность аттестации

    Номер ГС по реестру ГСО или источник ГС

    ГС № 1

    ГС №2

    ГС №3

    ГС №4

    Этанол (С2Н5ОН)

    От 0 до 100

    млрд'1

    ПНГ - воз

    дух

    -

    Марка А по ТУ 6-

    21-5-82

    50 млрд'*± 15 % отн.

    85 млрд 1± 15 % отн.

    ± 7 % отн.

    ГГС-Т или ГГС-К в комплекте с ИМ С2Н5ОН - ИМ62 -М-А2

    От 0 до 35000 млрд'1

    ПНГ - воз

    дух

    Марка А по ТУ 6-

    21-5-82

    1800 млрд'Э

    30 % отн.

    ± (-1111,1 Х+5,11) % отн.

    ГСО 10338-2013

    17500 млрд'1

    ± 20 % отн.

    29100 млрд'1 ±

    20 % отн.

    ± 4 % отн.

    ГСО 10338-2013

    Нафталин (СюН8)

    От 1 до 5000

    млрд'1

    40 млрд''±

    15 % отн.

    2500 млрд''±

    15 % отн.

    4300 млрд'*±

    15 % отн.

    ± 7 % отн.

    ГГС-Т или ГГС-К в комплекте с ИМ С1оН8-ИМ97-0 -А2

    Формальдегид (СН2О)

    От 0 до 8000

    млрд'1

    ПНГ - воз

    дух

    -

    Марка А по ТУ 6-

    21-5-82

    25 млрд'*± 15 % отн.

    4000 млрд'*±

    15 % отн.

    6950 млрд'*±

    15 % отн.

    ± 10 % отн.

    ГГС-Т или ГГС-К в комплекте с ИМ СН2О - ИМ94 - М -А2

    Определяемый компонент

    Диапазон измерений объемной доли определяемого компонента

    Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения

    Погрешность аттестации

    Номер ГС по реестру ГСО или источник ГС

    ГС № 1

    ГС №2

    ГС №3

    ГС №4

    Метилэтилкетон (СН3СОСН2СН3)

    От 0 до 5000 млрд'1

    ПНГ - воз

    дух

    -

    Марка А по ТУ 6-

    21-5-82

    430 млрд'*±

    15 % отн.

    2500 млрд'*±

    15 % отн.

    4300 млрд'*±

    15 % отн.

    ± 7 % отн.

    ГГС-Т или ГГС-К в комплекте с ИМ СН3СОСН2СН3 -ИМ90 -М-Б

    От 0 до 100000

    млрд'1

    ПНГ - воз

    дух

    -

    Марка А по ТУ 6-

    21-5-82

    430 млрд_1±

    15 % отн.

    17500 млрд' ’± 15 % отн.

    30000 млрд'*±

    15 % отн.

    ± 7 % отн.

    ГГС-Т или ГГС-К в комплекте с ИМ СН3СОСН2СН3 -

    ИМ90 -М-Б

    Хлороформ (СНС1з)

    От 0 до 5000 млрд'1

    ПНГ - воз

    дух

    -

    Марка А по ТУ 6-

    21-5-82

    430 млрд'*±

    15 % отн.

    2500 млрд’’±

    15 % отн.

    4300 млрд'*±

    15 % отн.

    ± 7 % отн.

    ГГС-Т или ГГС-К в комплекте с ИМ СНС1з-ИМ53-М -А2

    От 0 до 5000 млрд'1

    ПНГ - воз

    дух

    -

    Марка А по ТУ 6-

    21-5-82

    11 млрд'!± 15 % отн.

    2500 млрд4±

    15 % отн.

    4300 млрд'*±

    15 % отн.

    ± 7 % отн.

    ГГС-Т или ГГС-К в комплекте с ИМ СНС1з - ИМ53 - М -А2

    Четыреххлористый углерод (CCU)

    От 0 до 5000 млрд'1

    ПНГ - воз

    дух

    -

    Марка А по ТУ 6-

    21-5-82

    430 млрд'*±

    15 % отн.

    2500 млрд'!±

    15 % отн.

    4300 млрд'*±

    15 % отн.

    ± 7 % отн.

    ГГС-Т или ГГС-К в комплекте с ИМ СС14 - ИМ60 - М -А2

    Определяемый компонент

    Диапазон измерений объемной доли определяемого компонента

    Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения

    Погрешность аттестации

    Номер ГС по реестру ГСО или источник ГС

    ГС № 1

    ГС №2

    ГС №3

    ГС №4

    Четыреххлористый углерод (СС1д)

    От 0 до 1200 млрд-1

    ПНГ - воз

    дух

    -

    Марка А по ТУ 6-

    21-5-82

    17 млрд'*± 15 % отн.

    600 млрд'*±

    15 % отн.

    1040 млрд’’±

    15 % отн.

    ± 7 % отн.

    ГГС-Т или ГГС-К в комплекте с ИМ CCU - ИМ60 - М -А2

    От 0 до 15000 млрд'1

    ПНГ - воз

    дух

    -

    Марка А по ТУ 6-

    21-5-82

    430 млрд‘'±

    15 % отн.

    7500 млрд'*±

    15 % отн.

    13000 млрд‘‘±

    15 % отн.

    ± 7 % отн.

    ГГС-Т или ГГС-К в комплекте с ИМ СС14 - ИМ60 - М -А2

    Стирол (С8Н8)

    От 1 до 3000

    млрд'1

    20 млрд'1 ±

    15 % отн.

    1500 млрд'1 ±

    15 % отн.

    2600 млрд'1 ±

    15 % отн.

    ± 7 % отн.

    ГГС-Т или ГГС-К в комплекте с ИМ С8Н8-ИМ71 -М -Б

    От 0 до 10000

    млрд'1

    ПНГ - воздух

    -

    Марка А по ТУ 6-

    21-5-82

    870 млрд'1 ±

    15 % отн.

    5000 млрд'1 ±

    15 % отн.

    8700 млрд'1 ±

    15 % отн.

    ± 7 % отн.

    ГГС-Т или ГГС-К в комплекте с ИМ С8Н8-ИМ71 - М-Б

    От 0 до 300 млрд'1

    ПНГ - воздух

    -

    Марка А по ТУ 6-

    21-5-82

    150 млрд'1 ±

    15 % отн.

    260 млрд'1 ±

    15 % отн.

    ± 7 % отн.

    ГГС-Т или ГГС-К в комплекте с ИМ С8Н8 - ИМ71 - М-Б

    Определяемый компонент

    Диапазон измерений объемной доли определяемого компонента

    Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения

    Погрешность атте

    стации

    Номер ГС по реестру ГСО или источник ГС

    ГС № 1

    ГС №2

    ГС №3

    ГС №4

    Циклогексан (СбН12)

    От 5 до 2000 млрд’1

    50 млрд’1 ±

    15 % отн.

    170 млрд’1 ±

    15 % отн.

    1000 млрд’1 ±

    15 % отн.

    1700 млрд’1 ±

    15 % отн.

    ± 7 % отн.

    ГГС-Т или ГГС-К в комплекте с ИМ С6Н12ИМ55-М-А2

    От 5 до 60000

    50 млрд’1 ±

    15 % отн.

    170 млрд’1 ±

    15 % отн.

    ± 7 % отн.

    ГГС-Т или ГГС-К в комплекте с ИМ С6Н12ИМ55-М-А2

    30000 млрд’1 ± 30 % отн.

    ± 7,5 % отн.

    ГСО 10540

    51000 млрд’1 ±

    20 % отн.

    ± 5 % отн.

    ГСО 10540

    Ацетон (СзНбОг)

    От 0 до 2500 млрд’1

    ПНГ - воз

    дух

    -

    Марка А по ТУ 6-

    21-5-82

    34 млрд’1 ±

    15 % отн.

    1250 млрд’1 ±

    15 % отн.

    2170 млрд’1 ±

    15 % отн.

    ± 7 % отн.

    ГГС-Т или ГГС-К в комплекте с ИМ

    СзНбОИМИ -М-

    А2

    От 0 до 250000 млрд’1

    ПНГ - воз

    дух

    -

    Марка А по ТУ 6-

    21-5-82

    34 млрд’1 ±

    15 % отн.

    ± 7 % отн.

    ГГС-Т или ГГС-К в комплекте с ИМ

    СзНбОИМИ - М-

    А2

    0,0125 % об.д. ± 20 % отн.

    0,0208 % об.д. ± 20 % отн.

    ± (-15,15Х+4,015)% отн.

    ГСО 10385-2013

    Определяемый компонент

    Диапазон измерений объемной доли определяемого компонента

    Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения

    Погрешность аттестации

    Номер ГС по реестру ГСО или источник ГС

    ГС № 1

    ГС №2

    ГС №3

    ГС №4

    1,3 бутадиен (СИГ)

    От 5 до 2000

    млрд'1

    50 млрд’1 ±

    15 % отн.

    1000 млрд’1 ±

    15 % отн.

    1700 млрд’1 ±

    15 % отн.

    ± 12 % отн.

    ГГС-Р или ГГС-К в комплекте с ГС C4H6-N29302-2009

    Диоксид серы (SO2)

    От 0 до 20

    млн’1

    Азот

    -

    Сорт 1-й по ГОСТ

    9293-74

    3,3 млн’1 ± 20 % отн.

    10 млн’1 ± 20 % отн.

    16,6 млн’1 ±

    20 % отн.

    ± 10 % отн.

    ГСО 8372-2003

    Сероводород(H2S)

    От 1 до 1000 млрд’1

    20 млрд’1 ±

    15 % отн.

    500 млрд'1 ±

    15 % отн.

    860 млрд’1 ±

    15 % отн.

    ± 7 % отн.

    ГГС-Т или ГГС-К в комплекте с ИМ

    H2S - ИМ 110-М-

    Г1

    Сероводород (H2S)

    От 0 до 20 млн’1

    Азот

    -

    Сорт 1-й по ГОСТ

    9293-74

    5,8 млн’1 ± 30 % отн.

    10 млн’1 ± 30 % отн.

    ± (-1111,1X4-5,11) % отн.

    ГСО 10328-2013

    16,6 млн’1 ±

    20 % отн.

    ± (-15,15X4-4,015) % отн.

    ГСО 10328-2013

    Оксид углерода (СО)

    От 0 до 100 млн’1

    ПНГ - воз

    дух

    -

    Марка А по ТУ 6-

    21-5-82

    16,5 млн’1 ±

    20 % отн.

    50 млн’1 ± 20 % отн.

    83 млн’1 ± 20 % отн.

    ±(-15,15Х+4,015)% отн.

    ГСО 10242-2013

    От 0 до 500

    млн'1

    ПНГ - воз

    дух

    -

    Марка Б по ТУ 6-

    21-5-82

    16,5 млн’1 ±

    20 % отн.

    (250 млн’1 ±

    20 % отн.

    410 млн’1 ± 20 % отн.

    ± (-15,15X4-4,015) % отн.

    ГСО 10242-2013

    Определяемый компонент

    Диапазон измерений объемной доли определяемого компонента

    Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения

    Погрешность аттестации

    Номер ГС по реестру ГСО или источник ГС

    ГС № 1

    ГС №2

    ГС №3

    ГС №4

    Диоксид углерода (СОД

    От 0 до 2000 млн'1

    Азот

    -

    Сорт 1-й по ГОСТ

    9293-74

    0,1 % об.д. ±

    10 % отн.

    0,18 % об.д. ±

    10 % отн.

    ± (-2,5Х+2,75) % отн.

    ГСО 10241-2013

    Бутанол (С4Н10О)

    От Одо 500 млрд'1

    ПНГ - воздух

    -

    Марка А по ТУ 6-

    21-5-82

    26 млрд'1 ±

    15 % отн.

    250 млрд'1 ±

    15 % отн.

    430 млрд'1 ±

    15 % отн.

    ± 7 % отн.

    ГГС-Т или ГГС-К в комплекте с ИМ С4НюО-ИМ16-М

    - А2

    От Одо 10000 млрд'1

    ПНГ - воз

    дух

    -

    Марка А по ТУ 6-

    21-5-82

    26 млрд'1 ±

    15 % отн.

    5000 млрд'1 ±

    15 % отн.

    8700 млрд'1 ±

    15 % отн.

    ± 7 % отн.

    ГГС-Т или ГГС-К в комплекте с ИМ С4Н1оО-ИМ16-М -А2

    Ацетофенон (С8Н8О)

    От 0,1 до 300 млрд'1

    7 млрд'1 ±

    15 % отн.

    150 млрд'1 ±

    15 % отн.

    260 млрд'1 ±

    15 % отн.

    ± 7 % отн.

    ГГС-Т или ГГС-К в комплекте с ИМ

    С8Н8О - ИМ45 - М

    -А2

    Ацетофенон (С8Н8О)

    От 0,1 до 3000 млрд'1

    70 млрд'1 ±

    15 % отн.

    1500 млрд'1 ±

    15 % отн.

    2600 млрд'1 ±

    15 % отн.

    ± 7 % отн.

    ГГС-Т или ГГС-К в комплекте с ИМ

    С8Н8О - ИМ45 - М

    -А2

    Этан (СгНб)

    От 0 до 100 млн'1

    ПНГ - воз

    дух

    -

    Марка А по ТУ 6-

    21-5-82

    16 млн'1 ± 20 % отн.

    50 млн'1 ± 20 % отн.

    83 млн'1 ± 20 % отн.

    ± (-15,15Х+4,015) % отн.

    ГСО 10244-2013

    Определяемый компонент

    Диапазон измерений объемной доли определяемого компонента

    Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения

    Погрешность аттестации

    Номер ГС по реестру ГСО или источник ГС

    ГС № 1

    ГС №2

    ГС №3

    ГС №4

    Этилен (С2Н4)

    От 1 до 20 млн'1

    1,4 млн'1 ±

    30 % отн.

    10 млн'1 ± 30 % отн.

    ± (-1111.1Х+5.11) % отн.

    ГСО 10248-2013

    16,5 млн'1 ±

    20 % отн.

    -

    ±(-15,15Х+4,015)% отн.

    ГСО 10248-2013

    От 0 до 25000

    млрд'1

    ПНГ - воз

    дух

    -

    Марка А по ТУ 6-

    21-5-82

    1800 млрд'1 ±

    30 % отн.

    ±(-1111,1-Х+5,11)% отн.

    ГСО 10248-2013

    12500 млрд'1

    ± 20 % отн.

    20800 млрд'1

    ± 20 % отн.

    ± (-15,15 X4-4,015) % отн.

    ГСО 10248-2013

    Пропан (СзШ)

    От 1 до 20 млн'1

    1,4 млн'1 ±

    30 % отн.

    7,7 млн'1 ± 30 % отн.

    ± (-1111,1Х+5,11) % отн.

    ГСО 10321-2013

    16,5 млн'1 ±

    20 % отн.

    -

    ± (-15,15Х+4,015) % отн.

    ГСО 10321-2013

    н-бутан (С4Н10)

    От 1 до 10 млн'1

    1,4 млн'1 ±

    30 % отн.

    5,0 млн'1 ± 30 % отн.

    7,7 млн'1 ± 30 % отн.

    -

    ± (-1111,1Х+5,11) % отн.

    ГСО 10246-2013

    н-пентан (С5Н12)

    От 0,1 до 1,0

    (0,15 ±

    0,05) млн'1

    (0,5 ± 0,05) млн'1

    (0,95 ± 0,05) млн'1

    ± 7 % отн.

    ГГС-Р или ГГС-К в комплекте с ГС С5Н12 - воздух № 10364-2013

    Определяемый компонент

    Диапазон измерений объемной доли определяемого компонента

    Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения

    Погрешность аттестации

    Номер ГС по реестру ГСО или источник ГС

    ГС № 1

    ГС №2

    ГС №3

    ГС №4

    Бутилацетат (С6Н12О2)

    От 0 до 500 млрд'1

    ПНГ - воздух

    -

    Марка А по ТУ 6-

    21-5-82

    17 млрд'1 ±

    15 % отн.

    250 млрд'1 ±

    15 % отн.

    430 млрд'1 ±

    15 % отн.

    ± 7 % отн.

    ГГС-Т или ГГС-К в комплекте с ИМ СбН12О2ИМ18 -М -А2

    От 0 до 100000

    млрд'1

    ПНГ - воз

    дух

    -

    Марка А по ТУ 6-

    21-5-82

    17 млрд'1 ±

    15 % отн.

    ± 7 % отн.

    ГГС-Т или ГГС-К в комплекте с ИМ СбН,2О2 ИМ18-М -А2

    50000 млрд'1

    ± 20 % отн.

    84000 млрд'1

    ± 15 % отн.

    ± 2,5 % отн.

    ГСО 10534-2014 (бутилацетат -возудх)

    Муравьиная кислота (НСООН)

    От 0 до 200

    млрд'1

    ПНГ - воздух

    -

    Марка А по ТУ 6-

    21-5-82

    30 млрд'1 ±

    15 % отн.

    100 млрд'1 ±

    15 % отн.

    170 млрд'1 ±

    15 % отн.

    ± 7 % отн.

    ГГС-Т или ГГС-К в комплекте с ИМ НСООН ИМ156-О-Б

    Определяемый компонент

    Диапазон измерений объемной доли определяемого компонента

    Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения

    Погрешность аттестации

    Номер ГС по реестру ГСО или источник ГС

    ГС № 1

    ГС №2

    ГС №3

    ГС №4

    Муравьиная кислота (НСООН)

    От 0 до 2000

    млрд’1

    ПНГ - воз

    дух

    -

    Марка А по ТУ 6-

    21-5-82

    30 млрд’1 ±

    15 % отн.

    1000 млрд’1 ±

    15 % отн.

    1700 млрд’1 ±

    15 % отн.

    ± 7 % отн.

    ГГС-Т или ГГС-К в комплекте с ИМ НСООН ИМ 156-О-Б

    Изопропанол (С3Н7ОН)

    От 0 до 25000

    млрд’1

    ПНГ - воз

    дух

    -

    Марка А по ТУ 6-

    21-5-82

    200 млрд’1 ±

    15 % отн.

    12500 млрд'1

    ± 15 % отн.

    20000 млрд’1 ±15% отн.

    ± 7 % отн.

    ГГС-Т или ГГС-К в комплекте с ИМ С3Н7ОН ИМ28 - М -А2

    Фенол (СбНбО)

    От 0 до 100

    млрд’1

    ПНГ - воз

    дух

    -

    Марка А по ТУ 6-

    21-5-82

    50 млрд’1 ±

    15 % отн.

    87 млрд’1 ±

    15 % отн.

    ± 7 % отн.

    ГГС-Т или ГГС-К в комплекте с ИМ

    СбНбО ИМ89 - М -А2

    Хлорбензол (С6Н5С1)

    От 0 до 500 млрд’1

    ПНГ - воз

    дух

    -

    Марка А по ТУ 6-

    21-5-82

    17 млрд’1 ±

    15 % отн.

    250 млрд’1 ±

    15 % отн.

    430 млрд’1 ±

    15 % отн.

    ± 7 % отн.

    ГГС-Т или ГГС-К в комплекте с ИМ С6Н5С1 ИМ49 - М -Б

    Определяемый компонент

    Диапазон измерений объемной доли определяемого компонента

    Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения

    Погрешность аттестации

    Номер ГС по реестру ГСО или источник ГС

    ГС № 1

    ГС №2

    ГС №3

    ГС №4

    Хлорбензол (С6Н5С1)

    От 0 до 75000 млрд'1

    ПНГ - воз

    дух

    -

    Марка А по ТУ 6-

    21-5-82

    17 млрд'1 ±

    15 % отн.

    ± 7 % отн.

    ГГС-Т или ГГС-К в комплекте с ИМ С6Н5С1 ИМ49-М -Б

    37500 млрд'1

    ± 10 % отн.

    68000 млрд'1

    ± 10 % отн.

    ± 2,5 % отн.

    ГСО 10549-2014 (хлорбензол - воздух)

    Циклогексанон (СбНюО)

    От 0 до 2000 млрд'1

    ПНГ - воз

    дух

    -

    Марка А по ТУ 6-

    21-5-82

    10 млрд'1 ±

    15 % отн.

    1000 млрд'1 ±

    15 % отн.

    1730 млрд'1 ±

    15 % отн.

    ± 7 % отн.

    ГГС-Т или ГГС-К в комплекте с ИМ С6НюО ИМ58 - М -А2

    От 0 до 6000 млрд'1

    ПНГ - воз

    дух

    -

    Марка А по ТУ 6-

    21-5-82

    10 млрд'1 ±

    15 % отн.

    3000 млрд'1 ±

    15 % отн.

    5200 млрд'1 ±

    15 % отн.

    ± 7 % отн.

    ГГС-Т или ГГС-К в комплекте с ИМ СбНюО ИМ58 - М -А2

    Этилацетат (СН3СООС2Н5)

    От 0 до 500 млрд'1

    ПНГ - воз

    дух

    -

    Марка А по ТУ 6-

    21-5-82

    21 млрд'1 ±

    15 % отн.

    250 млрд'1 ±

    15 % отн.

    430 млрд'1 ±

    15 % отн.

    ± 7 % отн.

    ГГС-Т или ГГС-К в комплекте с ИМ

    СН3СООС2Н5 ИМ64 - М - А2

    Определяемый компонент

    Диапазон измерений объемной доли определяемого компонента

    Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения

    Погрешность аттестации

    Номер ГС по реестру ГСО или источник ГС

    ГС № 1

    ГС №2

    ГС №3

    ГС №4

    Этилацетат (СН3СООС2Н5)

    От 0 до 35000

    млрд'1

    ПНГ - воз

    дух

    -

    Марка А по ТУ 6-

    21-5-82

    21 млрд'1 ±

    15 % отн.

    ± 7 % отн.

    ГГС-Т или ГГС-К в комплекте с ИМ

    СН3СООС2Н5

    ИМ64 - М - А2

    17500 млрд'1

    ± 15 % отн.

    30500 млрд'1

    ± 15 % отн.

    ± 7 % отн.

    ГГС-Т или ГГС-К в комплекте с ИМ

    СН3СООС2Н5

    ИМ65 -М-Б

    1,2-дихлорэтан (С2Н4С12)

    От 0 до 10000

    млрд'1

    ПНГ - воз

    дух

    -

    Марка А по ТУ 6-

    21-5-82

    215 млрд'1 ±

    15 % отн.

    5000 млрд'1 ±

    15 % отн.

    8500 млрд'1 ±

    15 % отн.

    ГГС-Т или ГГС-К в комплекте с ИМ

    СНзСООС2Н5

    ИМ64 - М - А2

    Определяемый компонент

    Диапазон измерений объемной доли определяемого компонента

    Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения

    Погрешность аттестации

    Номер ГС по реестру ГСО или источник ГС

    ГС № 1

    ГС №2

    ГС №3

    ГС №4

    Бутен-1

    (С4Н8-1)

    От 0 до 15000 млрд'1

    ПНГ - воздух

    -

    Марка А по ТУ 6-

    21-5-82

    1140 млрд'1 ±

    5 % отн.

    7500 млрд'1 ±

    5 % отн.

    1420 млрд'1 ±

    5 % отн.

    ± 5 % отн.

    ГГС-Р или ГГС-К в комплекте с ГСО

    С4Н8-1 - воздух

    ГСО 10539-2014

    Пропилен (СзНб)

    От 0 до 25000 млрд'1

    ПНГ - воз

    дух

    -

    Марка А по ТУ 6-

    21-5-82

    1230 млрд'1 ±

    30 % отн.

    ± (-1111,ГХ+5,11) % отн.

    ГСО 10250-2013

    12500 млрд'1

    ± 20 % отн.

    20800 млрд'1

    ± 20 % отн.

    ±(-15,15-Х+4,015)% отн.

    ГСО 10250-2013

    Хлористый метилен (СН2С12)

    От 0 до 5000 млрд'1

    ПНГ - воздух

    -

    Марка А по ТУ 6-

    21-5-82

    2000 млрд'1 ±

    15 % отн.

    4340 млрд'1 ±

    15 % отн.

    ± 7 % отн.

    ГГС-Т или ГГС-К в комплекте с ИМ СН2С12ИМ51 - М-Б

    От 0 до 375000

    млрд'1

    ПНГ - воз

    дух

    -

    Марка А по ТУ 6-

    21-5-82

    2000 млрд'1 ±

    15 % отн.

    ± 7 % отн.

    ГГС-Т или ГГС-К в комплекте с ИМ СН2С12ИМ51 -М-Б

    187500 млрд'1

    ± 10 % отн.

    340000 млрд'1

    ± 10 % отн.

    ± 2,5 % отн.

    ГСО 10549-2014 (хлористый метилен - воздух)

    Определяемый компонент

    Диапазон измерений объемной доли определяемого компонента

    Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения

    Погрешность аттестации

    Номер ГС по реестру ГСО или источник ГС

    ГС № 1

    ГС №2

    ГС №3

    ГС №4

    Моноэтаноламин (NH2(CH2)2OH)

    От 0 до 200 млрд’1

    ПНГ - воз

    дух

    -

    Марка А по ТУ 6-

    21-5-82

    5,2 млрд’1 ±

    15 % отн.

    100 млрд’1 ±

    15 % отн.

    175 млрд’1 ±

    15 % отн.

    ± 7 % отн.

    ГГС-Т или ГГС-К в комплекте с ИМ NH2(CH2)2OH ИМ79 -М-Б

    От 0 до 600

    млрд’1

    ПНГ - воз

    дух

    -

    Марка А по ТУ 6-

    21-5-82

    5,2 млрд’1 ±

    15 % отн.

    300 млрд’1 ±

    15 % отн.

    521 млрд’1 ±

    15 % отн.

    ± 7 % отн.

    ГГС-Т или ГГС-К в комплекте с ИМ NH2(CH2)2OH

    ИМ79 -М-Б

    Сероуглерод (CS2)

    От 10 до 1950 млрд’1

    100 млрд’1

    ± 15 %

    отн.

    1000 млрд’1 ±

    15 % отн.

    1900 млрд’1 ±

    15 % отн.

    ± 7 % отн.

    ГГС-Т или ГГС-К в комплекте с ИМ CS2 ИМ41 - М-А2

    Метилмеркаптан (CH3SH)

    От 1 до 13000

    млрд’1

    500 млрд’1

    ± 15 %

    отн.

    6500 млрд’1 ±

    15 % отн.

    12400 млрд’1

    ± 15 % отн.

    ± 7 % отн.

    ГГС-Т или ГГС-К в комплекте с ИМ СНзБН ИМ38-М

    - А2

    Диметилсульфид

    ((CH3)2S)

    От 3 до 20000

    500 млрд’1

    ± 15 %

    отн.

    10000 млрд’1 ±15% отн.

    17400 млрд’1

    ± 15 % отн.

    ± 7 % отн.

    ГГС-Т или ГГС-К в комплекте с ИМ (CH3)2S ИМ74 - М -Б

    Общее содержание серосодержащих соединений (TS)*

    От 1 до 1000 млрд’1

    50 млрд’1 ±

    15 % отн.

    500 млрд’1 ±

    15 % отн.

    870 млрд’1 ±

    15 % отн.

    ± 7 % отн.

    ГГС-Т или ГГС-К в комплекте с ИМ SO2 ИМ05 - М -А2

    Определяемый компонент

    Диапазон измерений объемной доли определяемого компонента

    Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения

    Погрешность аттестации

    Номер ГС по реестру ГСО или источник ГС

    ГС № 1

    ГС №2

    ГС №3

    ГС №4

    Общее содержание серосодержащих соединений (TS)*

    От 0 до 20 млн'1

    Азот

    -

    Сорт 1-й по ГОСТ

    9293-74

    0,00054 % ±

    30 % отн.

    0,001 % ±30 % отн.

    ±(-1111,1Х+5,11)% отн.

    ГСО 10342-2013 (диоксид серы -азот)

    0,00167% ±

    20 % отн.

    ± (-15,15Х+4,015) % отн.

    ГСО 10342-2013 (диоксид серы -азот)

    Примечания

    • - изготовители и поставщики ГС - предприятия-производители стандартных образцов состава газовых смесей, прослеживаемых к государственному первичному эталону единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-2011;

    • - ГГС-Т - рабочий эталон 1-го разряда - генератор газовых смесей ГГС ШДЕК.418313.900 ТУ, исполнение ГГС-Т;

    • - ГГС-К - рабочий эталон 1-го разряда - генератор газовых смесей ГГС ШДЕК.418313.900 ТУ, исполнение ГГС-К;

    • - ГГС-Р - рабочий эталон 1-го разряда - генератор газовых смесей ГГС ШДЕК.418313.900 ТУ, исполнение ГГС-Р;

    • - "X" в формуле расчета пределов допускаемой относительной погрешности - значение объемной доли определяемого компонента, указанное в паспорте ГС;

    *Поверка анализаторов по измерительному каналу общего содержания серосодержащих соединений (TS) проводится при подаче ГС состава диоксид серы - азот для проверки работоспособности конвертера серосодержащих соединений.

    Приложение Б

    (обязательное)

    Схемы подачи ГС на анализатор

    4 - вентиль тонкой регулировки;

    Примечание - расход ГС установить таким образом, чтобы показания ротаметра 8 были в диапазоне от 50 до 150 см3-мин-1.

    Рисунок Б.1 - Схема подачи ГС на анализатор с ФИД-детектором

    £>

    в линию сброса

    В штуцер comb/pilot

    • 1 - источник ГС (баллон или ГГС);

    • 2 - тройник;

    • 3 - баллон с водородом или генератор водорода;

    • 4 - баллон с воздухом или генератор нулевого воздуха;

      5,6- редуктор;

      • 7 - анализатор;

      • 8 - ротаметр;

      • 9 - вентиль тонкой регулировки

    Рисунок Б.2 - Схема подачи ГС на анализатор с ПИД-детектором

    Приложение В

    (обязательное)

    Метрологические характеристики анализатора

    Диапазоны показаний, диапазоны измерений и пределы допускаемой погрешности анализаторов приведены в таблицах В.1 - В.З.

    Таблица В. 1

    Определяемый компонент

    Диапазон показаний объемной доли определяемого компонента, млрд'1

    Диапазон измерений содержания определяемого компонента

    Пределы допускаемой погрешности, %

    объемная

    доля, млрд'1

    массовая концентрация3^, мг/м3

    приведенной

    относительной

    Винилхлорид (СН2СНС1)

    От

    Одо 2000°

    От 0 до 200

    От 0 до 0,56

    ± 15

    -

    св.

    200 до 2000

    св. 0,56 до 5,6

    -

    ± 15

    От 1 до 1000

    От 1 до 1000

    От 0,003 до 2,9

    -

    ± 15

    От

    Одо 5000°

    От 0 до 200

    От 0 до 0,56

    ± 15

    -

    св.

    200 до 5000

    св. 0,56 до 14

    -

    ± 15

    Ацетальдегид (СНзСНО)

    От 0 до

    50000°

    От 0 до 5000

    От 0 до 7,2

    ± 10

    -

    св.

    5000 до 5000

    0

    св. 7,2 до 72

    ± 10

    От 1 до 500

    От 1 до 500

    св. 0,0014 до

    0,72

    -

    ± 15

    Метанол (СНзОН)

    От 0 до 20000001}

    От

    0 до 15000

    От 0 до 22

    ± 15

    -

    св. 15000 до 2000000

    св. 22 до 29

    -

    ± 15

    От 0 до

    150000°

    От

    0 до 10000

    От 0 до 15

    ± 15

    -

    св. 10000 до 150000

    св. 15 до 220

    -

    ± 15

    От 0 до 15000

    От 0 до 350

    От 0 до 0,5

    ± 15

    -

    св. 350 до

    7000

    св. 0,5 до 10

    -

    ± 15

    Бензол (СбНб)

    От 0 до 2000

    От 0 до 200

    От 0 до 0,7

    ± 15

    -

    св.

    200 до 2000

    св. 0,7 до 7,0

    -

    ± 15

    От 0 до 8000

    От 0 до 200

    От 0 до 0,7

    ± 15

    -

    св.

    200 до 8000

    св. 0,7 до 28,0

    -

    ± 15

    От 0 до 30000

    От 0 до 30

    От 0 до 0,11

    ± 15

    Св. 30 до

    3000

    св. 0,11 до 11

    ± 15

    Определяемый компонент

    Диапазон показаний объемной доли определяемого компонента, млрд'1

    Диапазон измерений содержания определяемого компонента

    Пределы допускаемой погрешности, %

    объемная

    доля, млрд'1

    массовая концентрация3), мг/м3

    приведенной

    относительной

    Толуол (С6Н5СНз)

    От 0 до 5000

    От 0 до 500

    От 0 до 2,1

    ± 15

    -

    св.

    500 до 5000

    св. 2,1 до 21

    -

    ± 15

    От 0 до 30000

    От 0 до 150

    От 0 до 0,7

    ± 15

    Св. 150 до

    2000

    св. 0,7 до 8,3

    ± 15

    От 0 до 75000

    От 0 до 500

    От 0 до 2,1

    ± 15

    -

    св.

    500 до 75000

    св. 2,1 до 315

    -

    ± 15

    От 0 до 300

    От 0 до 300

    От 0 до 1,3

    ± 15

    -

    Этилбензол

    (СбН5С2Н5)

    От 1 до 5000

    От 1 до 5000

    От 0,0047 до

    24

    -

    ± 15

    От 0 до 50°

    От 0 до 50

    От 0 до 0,24

    ± 15

    -

    От 0 до 100°

    От 0 до 100

    От 0 до 0,48

    ± 15

    -

    От 10 до

    2000°

    От 10 до 200

    От 0,048 до

    0,96

    ±15

    -

    св. 200 до

    2000

    св. 0,95 до 9,5

    -

    ±15

    От 10 до

    10000°

    От 10 до 200

    От 0,048 до

    0,96

    ±15

    -

    св. 200 до

    10000

    св. 0,95 до 47,5

    -

    ±15

    От 0 до 300°

    От 0 до 300

    От 0 до 1,5

    ± 15

    -

    о-м-п - ксилол

    С6Н4(СН3)2

    От 0 до 5000

    От 0 до 500

    От 0 до 2,4

    ± 15

    -

    св.

    500 до 5000

    св. 2,4 до 24

    -

    ± 15

    От 0 до 30000

    От 0 до 40

    От 0 до 0,19

    ± 15

    Св. 40 до

    1000

    св. 0,19 до 4,8

    ± 15

    От 0 до 30000

    От 0 до 500

    От 0 до 2,4

    ± 15

    -

    св.

    500 до 30000

    св. 2,4 до 144

    -

    ± 15

    Акрилонитрил (CH2CHCN)

    От 0 до

    100000°

    От 0 до 2000

    От 0 до 4,8

    ± 15

    -

    св. 2000 до 27200

    св. 4,8 до 65

    -

    ± 15

    От 1 до 3000

    От 1 до 3000

    От 0,002 до 7,2

    -

    15

    Оксид этилена (С2Н4О)

    От 0 до 10000°

    От 0 до 1000

    От 0 до 2,0

    ± 10

    -

    св. 1000 до 10000

    св. 2,0 до 20

    -

    ± 10

    От 0 до 5000

    От 0 до 15

    От 0 до 0,03

    15

    -

    св. 15 до

    2000

    св. 0,03 до 4,0

    -

    15

    Определяемый компонент

    Диапазон показаний объемной доли определяемого компонента, млрд-1

    Диапазон измерений содержания определяемого компонента

    Пределы допускаемой погрешности, %

    объемная

    доля, млрд'1

    массовая концентрация3'1, мг/м3

    приведенной

    относительной

    Метан (СНд)

    От 0 до

    5000000°

    От

    0 до 250000

    От 0 до 180

    ±5

    -

    св. 250000 до 5000000

    св. 180 до 3600

    -

    ±5

    От 0 до 10000000°

    От

    0 до 200000

    От 0 до 15

    ±10

    -

    св. 200000 до 10000000

    св. 15до 7200

    -

    ±10

    Этанол (С2Н5ОН)

    От 0 до 100

    От 0 до 100

    От 0 до 0,21

    ± 15

    -

    От 0 до 50000

    От 0 до 2430

    От 0 до 5,0

    ±10

    -

    св. 2430 до

    35000

    св. 5,0 до 72

    -

    ±10

    Нафталин (CioHs)

    От 1 до 5000

    От 1 до 5000

    От 0,006 до 29

    -

    ± 15

    Формальдегид (СН2О)

    От 0 до 100000

    От 0 до 30

    От 0 до 0,04

    ±20

    -

    св.

    30 до 8000

    св. 0,04 до 11

    -

    ±20

    Метилэтилкетон (СН3СОСН2СН3)

    От 0 до 5000°

    От 0 до 500

    От 0 до 1,7

    ± 15

    -

    св.

    500 до 5000

    св. 1,7 до 17

    -

    ± 15

    От 0 до

    100000°

    От 0 до 500

    От 0 до 1,7

    ± 15

    -

    св. 500 до

    35000

    св. 1,7 до 119

    -

    ± 15

    Хлороформ (СНС1з)

    От 0 до 5000°

    От 0 до 500

    От 0 до 2,7

    ± 15

    -

    св.

    500 до 5000

    св. 2,7 до 27

    -

    ± 15

    От 0 до 10000

    От 0 до 13

    От 0 до 0,069

    ± 15

    -

    св. 13 до

    5000

    св. 0,069 до 27

    -

    ± 15

    Четыреххлористый углерод (CCU)

    От 0 до 5000

    От 0 до 500

    От 0 до 3,5

    ± 15

    -

    св.

    500 до 5000

    св. 3,5 до 35

    -

    ± 15

    От 0 до 15000

    От 0 до 500

    От 0 до 3,5

    ± 15

    -

    св.

    500 до 15000

    св. 3,5 до 105

    -

    ± 15

    От 0 до 2000

    от 0 до 10

    От 0 до 0,069

    ± 15

    -

    св. 10 до

    1200

    св. 0,069 до 8,3

    -

    ± 15

    Общее содержание углеводородов (SCxHy)2)

    От 0 до

    10000000°

    От

    0 до 200000

    От 0 до 150

    ±10

    -

    св.200000 до 10000000

    св. 150 до 7200

    -

    ±10

    Стирол (CsHs)

    От 1 до 3000

    От 1 до 3000

    От 0,005 до 14

    -

    ±15

    От 0 до 10000°

    От 0 до 1000

    От 0 до 4,7

    ±15

    -

    св. 1000 до

    10000

    св. 4,7 до 47

    -

    ±15

    От 0 до 300°

    От 0 до 300

    От 0 до 1,4

    ±15

    -

    Определяемый компонент

    Диапазон показаний объемной доли определяемого компонента, млрд'1

    Диапазон измерений содержания определяемого компонента

    Пределы допускаемой погрешности, %

    объемная

    доля, млрд'1

    массовая концентрация3), мг/м3

    приведенной

    относительной

    Циклогексан

    (С6Н12)

    От 5 до 2000

    От 5 до 200

    От 0,019 до

    0,76

    -

    ±15

    св.200 до

    2000

    св. 0,76 до 7,6

    -

    ±15

    От 5 до 60000

    От 5 до 200

    От 0,019 до

    0,76

    -

    ±15

    св.200 до

    60000

    св. 0,76 до 228

    -

    ±15

    1,3 бутадиен (С4Н6)

    От 5 до 2000

    От 5 до 2000

    От 0,012 до 4,9

    ±25

    -

    Сероводород (H2S)

    От 1 до 1000

    От 1 до 1000

    От 0,0015 до

    1,6

    -

    ±15

    Ацетофенон (С8Н8О)

    От 0,1 до 300

    От 0,1 до

    300

    От 0,0005 до

    1,7

    -

    ±15

    От 0,1 до 300

    От 0,1 до

    3000

    От 0,0005 до

    17

    -

    ±15

    Ацетон (СзНбО2)

    От 0 до 5000

    От 0 до 40

    От 0 до 0,11

    ±15

    -

    св. 40 до

    2500

    св. 0,11 до 6,5

    -

    ±15

    От 0 до

    500000

    От 0 до 40

    От 0 до 0,11

    ±15

    -

    св. 40 до

    250000

    св. 0,11 до 650

    -

    ±15

    Бутанол (С4Н10О)

    От 0 до 1000

    От 0 до 30

    От 0 до 0,099

    ±15

    -

    св. 30 до 500

    св. 0,099 до 1,7

    -

    ±15

    От 0 до 20000

    От 0 до 30

    От 0 до 0,099

    ±15

    -

    св. 30 до

    10000

    св. 0,099 до 34

    -

    ±15

    Бутилацетат (С6Н12О2)

    От 0 до 1000

    От 0 до 20

    От 0 до 0,11

    ±15

    -

    св. 20 до 500

    св. 0,11 до 2,6

    -

    ±15

    От 0 до

    100000

    От 0 до 20

    От 0 до 0,11

    ±15

    -

    св. 20 до

    100000

    св. 0,11 до 520

    -

    ±15

    Этилен (С2Н4)

    От 0 до 50000

    От 0 до 2400

    От 0 до 6,5

    ±10

    -

    св. 2400 до

    25000

    св. 6,5 до 67

    -

    ±10

    Муравьиная кислота (НСООН)

    От 0 до 200

    От 0 до 30

    От 0 до 0,062

    ±15

    -

    св. 30 до 200

    св. 0,062 до

    0,42

    -

    ±15

    От 0 до 2000

    От 0 до 30

    От 0 до 0,062

    ±15

    -

    св. 30 до

    2000

    св. 0,062 до 4,2

    -

    ±15

    Изопропанол (С3Н7ОН)

    От 0 до 50000

    От 0 до 230

    От 0 до 0,62

    ±15

    -

    св. 230 до

    25000

    св. 0,62 до 67

    -

    ±15

    Фенол (СбНбО)

    От Одо 100п

    От 0 до 100

    От 0 до 1,8

    ±15

    -

    Определяемый компонент

    Диапазон показаний объемной доли определяемого компонента, млрд-1

    Диапазон измерений содержания определяемого компонента

    Пределы допускаемой погрешности, %

    объемная

    доля, млрд-1

    массовая концентрация3), мг/м3

    приведенной

    относительной

    Хлорбензол (С6Н5С1)

    От 0 до 1000

    От 0 до 20

    От 0 до 0,084

    ±15

    -

    св. 20 до 500

    св. 0,084 до 2,1

    -

    ±15

    От 0 до

    150000

    От 0 до 20

    От 0 до 0,084

    ±15

    -

    св. 20 до

    75000

    св. 0,084 до

    315

    -

    ±15

    Циклогексанон

    (СбНюО)

    От 0 до 5000

    От 0 до 10

    От 0 до 0,044

    ±15

    -

    св. 10 до

    2000

    св. 0,044 до 8,8

    -

    ±15

    От 0 до 15000

    От 0 до 10

    От 0 до 0,044

    ±15

    -

    св. 10 до

    6000

    св. 0,044 до

    26,4

    -

    ±15

    Этилацетат (С4Н8О2)

    От 0 до 5000

    От 0 до 25

    От 0 до 0,098

    ±15

    -

    св. 25 до 500

    св. 0,098 до 2,0

    -

    ±15

    Этилацетат

    (С4Н8О2)

    От 0 до

    150000

    От 0 до 25

    От 0 до 0,098

    ±15

    -

    св.25 до

    35000

    св. 0,098 до

    140

    -

    ±15

    1,2-дихлорэтан (С2Н4С12)

    От 0 до 10000

    От 0 до 250

    От 0 до 1,1

    ±15

    -

    св. 250 до

    10000

    св. 1,1 до 45

    -

    ±15

    Бутен-1 (С4Н8-1)

    От 0 до 25000

    От 0 до 1200

    От 0 до 3,0

    ±10

    -

    св. 1200 до

    15000

    св. 3,0 до 38

    -

    ±10

    Пропилен (СзНб)

    От 0 до 50000

    От 0 до 1600

    От 0 до 3,0

    ±10

    -

    св. 1600 до

    25000

    св. 3,0 до 47

    -

    ±10

    Хлористый метилен (СН2С12)

    От 0 до 100000

    От 0 до 2300

    От 0 до 8,8

    ±15

    -

    св. 2300 до

    5000

    св. 8,8 до 19

    -

    ±15

    От 0 до 375000

    От 0 до 2300

    От 0 до 8,8

    ±15

    -

    св. 2300 до

    375000

    св. 8,8 до 1425

    ±15

    Моноэтаноламин (NH2(CH2)2OH)

    От 0 до 200

    От 0 до 6

    от 0 до 0,017

    ±15

    -

    св. 6 до 200

    св. 0,017 до

    0,55

    -

    ±15

    От 0 до 600

    От 0 до 6

    от 0 до 0,017

    ±15

    -

    св. 6 до 600

    св. 0,017 до

    1,65

    -

    ±15

    Сероуглерод (CS2)

    От 10 до 6000

    От 10 до

    6000

    От. 0,03 до

    6,16

    -

    ±15

    Метилмеркаптан (CH3SH)

    От 1 до 13000

    От 1 до

    13000

    св. 0,002 до

    25,9

    -

    ±15

    Диметилсульфид

    ((CH3)2S)

    От 3 до 20000

    От 3 до

    20000

    св. 0,0077 до

    51,5

    -

    ±15

    Определяемый компонент

    Диапазон показаний объемной доли определяемого компонента, млрд’1

    Диапазон измерений содержания определяемого компонента

    Пределы допускаемой погрешности, %

    объемная

    доля, млрд’1

    массовая концентрация3), мг/м3

    приведенной

    относительной

    Общее содержание серосодржа-щих соединений

    (TS)*

    От 1 до 1000

    От 1 до 1000

    От 0,0015 до

    1,6

    ±15

    Примечания:

    • 1) - не применяется для контроля ПДК в атмосферном воздухе;

    • 2) - в пересчете на метан (СН4);

    • 3) - для условий 0 °C и 101,3 кПа в соответствии с требованиями РД 52.04.186-89;

    Пересчет значений объемной доли определяемого компонента X, млрд’1 в массовую концентрацию, мг/м3 проводят по формуле

    1000 vm'

    где М - молярная масса определяемого компонента, г/моль,

    Vm - молярный объем газа-разбавителя - азота или воздуха, равный 24,04 или 24,06 дм3/моль, соответственно, при условиях 20 °C и 101,3 кПа по ГОСТ 12.1.005-88 - воздух рабочей зоны или 22,4 дм3/моль, при условиях 0 °C и 101,3 кПа по РД 52.04.186-89 - атмосферный воздух.

    * - в пересчете на сероводород (H2S).

    Таблица В.2

    Определяемый компонент

    Диапазон показаний объемной доли определяемого компонента, млн’1

    Диапазон измерений содержания определяемого компонента,

    Пределы допускаемой погрешности, %

    объемная доля, млн’1

    массовая кон

    центрация2), мг/м3

    приведенной

    относительной

    Этан (СгНб)

    От 0 до 100

    От 0 до 20

    от 0 до 27

    15

    -

    св. 20 до 100

    св. 27 до 140

    -

    15

    Этилен (С2Н4)

    От 1 до 20

    От 1 до 20

    от 1,3 до 25

    10

    -

    Пропан (С3Н8)

    От 1 до 20

    От 1 до 20

    От 2,0 до 40

    10

    -

    Диоксид серы (SO2)

    От 0 до 201)

    От 0 до 4

    от 0 до 12

    20

    -

    св. 4 до 20

    св. 12 до 58

    -

    20

    Сероводород (H2S)

    От 0 до 20’)

    От 0 до 7

    от 0 до 11

    20

    -

    св. 7 до 20

    св. 11 до 31

    -

    20

    Оксид углерода (СО)

    От 0 до 1001)

    От 0 до 20

    от 0 до 26

    10

    -

    св. 20 до 100

    св. 26 до 130

    -

    10

    От 0 до 500’)

    От 0 до 20

    от 0 до 25

    10

    -

    св. 20 до 500

    св. 25 до 630

    -

    10

    Диоксид углерода (СО2)

    От 0 до 2000

    От 0 до 2000

    От 0 до 4000

    10

    -

    Общее содержание углеводородов (SC4Hy)*’ **

    От 1 до 10

    От 1 до 10

    От 2,6 до 26

    15

    Определяемый компонент

    Диапазон показаний объемной доли определяемого компонента, млн'1

    Диапазон изме ния определяем

    объемная доля, млн'1

    Общее содержание углеводородов (SCxHy)***’ ****

    От 0,1 до 1,0

    От 0,1 до 1,0

    Общее содержание серосо-држащих соединений (TS)*****

    От 0 до 20

    От 0 до 7

    св. 7 до 20

    Примечания:

    ') - используется для контроля ПДК рабочей зоны; 2) - для условий 0 °C и 101,3 кПа в соответствии с Пересчет значений объемной доли определяемого мг/м3 проводят по формуле

    С = X

    где М - молярная масса определяемого компонент Vm - молярный объем газа-разбавителя - азот соответственно, при условиях 20 °C и 101,3 кПа по 22,4 дм3/моль, при условиях 0 °C и 101,3 кПа по P.Z * - в пересчете на н-бутан (СдНю);

    ** - молекула содержит 4 атома углерода;

    *** - в пересчете на н-пентан (С5Н12);

    **** - молекула содержит 5 и более атомов углеро *****- в пересчете на сероводород (H2S).

    фений содержа-юго компонента,

    Пределы допускаемой погрешности, %

    массовая концентрация2), мг/м3

    приведенной

    относительной

    От 0,32 до 3,2

    15

    от 0 до 11

    20

    -

    св. 11 до 31

    20

    требованиями РД 52.04.186-89;

    компонента X, млн'1 в массовую концентрацию,

    м

    х —,

    Vm

    а, г/моль,

    а или воздуха, равный 24,04 или 24,06 дм3/моль,

    ГОСТ 12.1.005-88 - воздух рабочей зоны или

    Д 52.04.186-89 - атмосферный воздух.

    да;

    Таблица В.З

    Определяемый компонент

    Диапазон показаний объемной доли определяемого компонента, %

    Диапазон измерений объемной доли определяемого компонента, %

    Пределы допускаемой погрешности, %

    приведенной

    относительной

    Метан (СТЦ)

    От 0 до 100

    От 0 до 0,1

    10

    -

    св. 20 до 100

    -

    10

    Этан (С2Н6)*

    От 0 до 100

    От 0 до 0,1

    10

    -

    св. 20 до 100

    -

    10

    Пропан (С3Н8)*

    От 0 до 100

    От 0 до 0,1

    10

    -

    св. 20 до 100

    -

    10

    Бутан (С4Н10)*

    От 0 до 100

    От 0 до 0,1

    10

    -

    св. 20 до 100

    -

    10

    Изобутан (ПСдНк))*

    От 0 до 100

    От 0 до 0,1

    10

    -

    св. 20 до 100

    -

    10

    Пентан (С5Н12)*

    От 0 до 100

    От 0 до 0,1

    10

    -

    св. 20 до 100

    -

    10

    Изопентан (i-CsH^)*

    От 0 до 100

    От 0 до 0,1

    10

    -

    св. 20 до 100

    -

    10

    Диоксид углерода (СО2)*

    От 0 до 100

    От 0 до 0,1

    10

    -

    св. 20 до 100

    -

    10

    Примечание * - в пересчете на метан (СН4).

    Зав. №__________________________________________________________________________________

    Принадлежит______________________________________________________________________

    Дата выпуска_________________________________________________________________________

    Дата поверки____________________________________________________________________________

    Условия поверки:

    температура окружающего воздуха____________________________________________________°C;

    относительная влажность окружающего воздуха_________________________________________%;

    атмосферное давление________________________________________________________________кПа.

    РЕЗУЛЬТАТЫ ПОВЕРКИ

    1 Результаты внешнего осмотра____________________________________________________________

    2 Результаты опробования_________________________________________________________________

    3 Результаты определения метрологических характеристик:

    Состав

    ГС

    Номинальное значение содержания определяемого компонента

    Показания СИ

    Погрешность

    Пределы допускаемой погрешности

    Вариация показаний_____________________________________________________________________

    4 Заключение о годности_____________________________________________________________

    Поверитель__________________________________________________________________________

    41

    1

    - Допускается использование стандартных образцов состава газовых смесей (ГС), не указанных в Приложении А, при выполнении следующих условий:

    • - номинальное значение и пределы допускаемого отклонения содержания определяемого компонента в ГС должны соответствовать указанному для соответствующей ГС из приложения А;

    • - отношение погрешности, с которой устанавливается содержание компонента в ГС к пределу допускаемой основной погрешности поверяемого анализатора, должно быть не более 1/3.
