Инструкция Пробники дифференциальные DP-50 Методика поверки 651-17-014 МП

2017 г.

Содержание

стр.

Настоящая методика распространяется на пробники дифференциальные DP-50, изготовленные фирмой «Pintek Elektronics. Co.LTD», Тайвань, заводские номера 13010816, 13020434, 13020435, 13020437, 13020438, 13020442, 20042901, 20051130, 20051252, 20160271, 20160272, 20160274, 20160275, 20160276, 20160277 (далее по тексту - пробники) и устанавливает объём, методы и средства первичной и периодических поверок.

Интервал между поверками - один год.

При проведении поверки необходимо руководствоваться эксплуатационной документацией на пробники (руководством по эксплуатации DP-50-16 РЭ).

1 ОПЕРАЦИИ ПОВЕРКИ

  • 1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.1.

Таблица 1.1- Операции поверки

Наименование операций

Номер пункта методики поверки

Проведение операции при

первичной поверке

периодической поверке

1 Внешний осмотр

7.1

да

да

2 Опробование

7.2

да

да

3 Определение коэффициента деления и относительной погрешности коэффициента деления

7.3

да

да

2 СРЕДСТВА ПОВЕРКИ

  • 2.1 При проведении поверки должны применяться средства поверки, указанные в

таблице 2.1.

Таблица 2.

- Средства поверки

Номер пункта методики поверки

Наименование рабочего эталона или вспомогательного средства поверки; номер документа, регламентирующего технические требования к средству; разряд по государственной поверочной схеме и (или) метрологические и основные технические характеристики

7.3

Калибратор многофункциональный Fluke 5720A (per. № 52495-13), диапазон воспроизведения напряжений постоянного тока от 0 до 1100 В, предел допускаемой относительной погрешности воспроизведения напряжения постоянного тока составляет ±(10’6- отн. ед. от установленного значения+ 40 мкВ), пределы допускаемой относительной погрешности воспроизведения напряжения переменного тока ± (W6- отн. ед. от установленного значения +200 мкВ).

7.3, 5.1

Вольтметр универсальный В7-78/1 (per. № 52147-12), диапазон частот от 0 до

300 кГц, пределы допускаемой абсолютной погрешности измерений: напряжения постоянного тока ±(0,00005 изм + 0,000035- Г7пр), напряжения переменного тока от ±(0,0006- июм +0,0004-^) до ± (0,004-£7ИЗМ +0,005-^).

Вспомогательные средства поверки

5.1

Прибор комбинированный TESTO - 622, диапазон измерений давления: от 30 до 120 кПа; пределы допускаемой абсолютной погрешности ± 0,3 кПа; диапазон измерений относительной влажности: от 1 до 100 %; пределы допускаемой погрешности измерений относительной влажности ± 3 %; диапазон измерений температуры: от минус 10 до 60 °C; пределы допускаемой погрешности измерений температуры ± 0,4 °C.

2.2 Применяемые при поверке средства измерений (СИ) должны быть поверены.

  • 2.3 Допускается применение других средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью.

3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

  • 3.1 К проведению поверки могут быть допущены лица, имеющие высшее или среднее техническое образование и практический опыт в области радиотехнических измерений, и аттестованные на право проведения поверки.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

  • 4.1 При проведении поверки следует соблюдать требования ГОСТ 12.3.019-80 и требования безопасности, устанавливаемые эксплуатационной документацией на поверяемый пробник и используемое при поверке оборудование.

5 УСЛОВИЯ ПОВЕРКИ

  • 5.1 Поверку проводить при условиях:

температура окружающего воздуха (20 ± 5) °C, относительная влажность окружающего воздуха от 30 до 80 %,

  • -   атмосферное давление от 735 до 755 мм рт. ст.,

  • -   напряжение сети питания (220 ± 22) В,

  • -   частота сети питания (50 ± 1) Гц,

6 ПОДГОТОВКА К ПОВЕРКЕ

  • 6.1 Поверитель должен изучить эксплуатационные документы на поверяемый пробник и используемые средства поверки.

  • 6.2 Перед проведением поверки, используемое при поверке оборудование должно быть подготовлено к работе в соответствии с эксплуатационной документацией на него.

7 ПРОВЕДЕНИЕ ПОВЕРКИ

  • 7.1 Внешний осмотр

    • 7.1.1 Перед распаковыванием пробника необходимо выдержать его в течение 4 ч в теплом сухом помещении при температуре окружающего воздуха от плюс 10 до плюс 35 °C.

    • 7.1.2 Распаковать пробник, произвести внешний осмотр и установить выполнение следующих требований:

  • - соответствие комплектности и маркировки пробника пунктам 1.3 и 1.5 DP-50-16 РЭ;

  • - отсутствие видимых механических повреждений (в том числе дефектов покрытий), при которых эксплуатация недопустима.

  • 7.1.3 Результаты поверки считать положительными, если указанные в п. 7.1.2 требования выполнены, надписи и обозначения маркировки установки имеют четкое видимое изображение. В противном случае дальнейшие операции не выполняют, а пробник признают непригодным к применению.

7.2 Опробование

7.2.1 Собрать схему измерений в соответствии с рисунком 7.1.

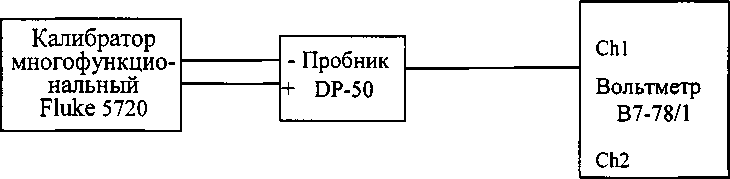

Рисунок 7.1

122 Включить и подготовить к работе калибратор многофункциональный Fluke 5720 (далее калибратор) и вольтметр В7-78/1 (далее вольтметр) согласно их эксплуатационных документов.

  • 7.2.3 Установить коэффициент деления пробника 1/100 (KQ = 100).

  • 7.2.4 Установить выходное напряжение калибратора равным 10 В частотой 0,1 МГц.

  • 7.2.5 Результаты опробования считать положительными, если измеренное значение напряжения на выходе пробника находится в пределах (100±3) мВ. В противном случае пробник бракуется и направляется в ремонт.

  • 7.3 Определения коэффициента деления и относительной погрешности коэффициента деления

  • 7.3.1.1 Установить коэффициент деления пробника 1/100 (Ко- 100).

  • 7.3.2 Установить на калибраторе постоянное напряжение UBX (положительной полярности) равным 50 В.

  • 7.3.3 Измерить с помощью вольтметра напряжение на выходе пробникаUn+.

7.ЗА Изменить полярность выходного напряжения калибратора и измерить напряжение на выходе пробника Un_.

  • 7.3.5 Рассчитать коэффициент деления по формуле (1):

К = ^вх

(1)

(IM+W)

и результат занести в таблицу 7.1.

  • 7.3.6 Повторить п.7.3.3 и п.7.3.4, устанавливая коэффициент деления пробника 1/200 (Ко=200), 1/500 (№= 500), 1/1000 (Ко = 1000).

  • 7.3.7 Установить на калибраторе напряжение UBX = 10 В частотой 10 Гц.

  • 7.3.8 Измерить напряжение на выходе пробника Un.

  • 7.3.9 Рассчитать коэффициент деления по формуле (2): и результат занести в таблицу 7.1.

  • 7.3.10 Повторить п. 7.3.8, п. 7.3.9, устанавливая коэффициент деления пробника 1/200 (№ = 200), 1/500 (Ко = 500), 1/1000 (Ко= 1000).

  • 7.3.11 Повторить п. 7.3.8...7.3.10 на частотах, указанных в таблице 7.1.

  • 7.3.12 Результаты поверки считать положительными, если определенные значения К лежат в пределах, указанных в таблице 7.1.

Таблица 7.1

Ко

100

200

500

1000

Частота

Определенное значение

К

Пределы допустимых значений, (№±3%)

Опреде

ленное значение

К

Пределы допустимых значений, (№±3%)

Определенное значение К

Пределы допустимых значений, (№±3%)

Определенное значение К

Пределы допустимых значений, (№±3%)

0 Гц

от 97 до 103

от 194 до 206

от 485 до 515

от 970 до 1030

10 Гц

50 Гц

100 Гц

500 Гц

1 кГц

50 кГц

100 кГц

300 кГц

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

  • 8.1 При положительных результатах поверки пробника оформить «Свидетельстве о поверке», в соответствии с приложением 1 к «Порядку проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке, утвержденному приказом Министерства промышленности и торговли РФ от 2 июля 2015 г. N 1815». Знак поверки наносится на свидетельство о поверке в виде наклейки или поверительного клейма.

  • 8.2 При отрицательных результатах поверки пробник к применению не допускается и оформляется Извещение о непригодности к применению с указанием причин непригодности, согласно приложению 2 к «Порядку проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке, утвержденному приказом Министерства промышленности и торговли РФ от 2 июля 2015 г. N 1815».

    А.Е. Ескин

Начальник лаборатории 140

ФГУП «ВНИИФТРИ»

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

  • 8.1 При положительных результатах поверки пробника оформить «Свидетельстве о поверке», в соответствии с приложением 1 к «Порядку проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке, утвержденному приказом Министерства промышленности и торговли РФ от 2 июля 2015 г. N 1815». Знак поверки наносится на свидетельство о поверке в виде наклейки или поверительного клейма.

  • 8.2 При отрицательных результатах поверки пробник к применению не допускается и оформляется Извещение о непригодности к применению с указанием причин непригодности, согласно приложению 2 к «Порядку проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке, утвержденному приказом Министерства промышленности и торговли РФ от 2 июля 2015 г. N 1815».

    Начальник лаборатории 140

    ФГУП «ВНИИФТРИ»

    А.Е. Ескин
