Методика поверки «Блоки датчиков оптические ФСТ-03В1 О» (МРБ МП. 2841-2018)

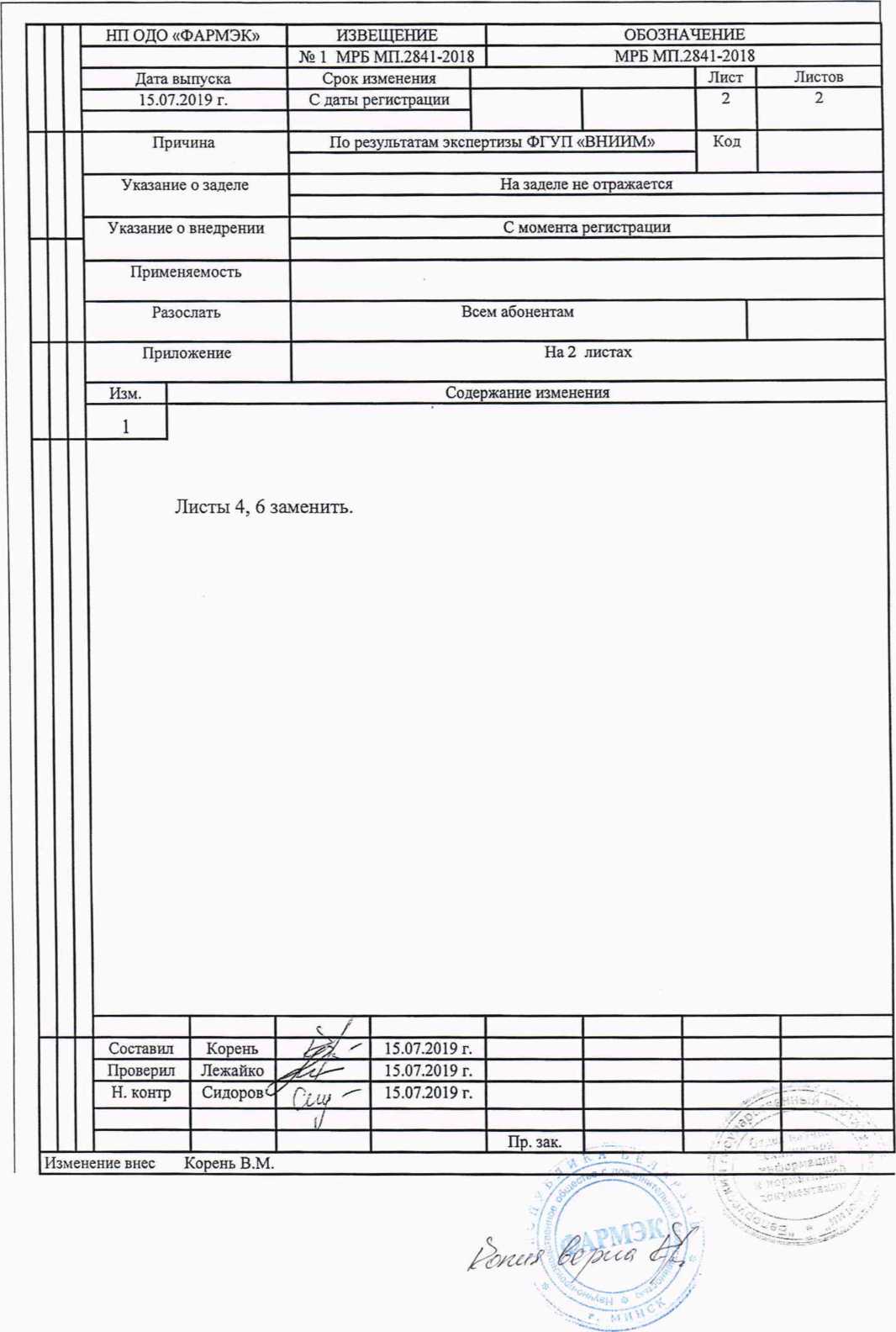

ИЗВЕЩЕНИЕ № 1

ОБ ИЗМЕНЕНИИ МЕТОДИКИ ПОВЕРКИ МРБМП. 2841-2018

БЛОКИ ДАТЧИКОВ ОПТИЧЕСКИЕ ФСТ-03В1 О

Разработчик:

Ведущий метролог НП ОДО «ФАРМЭХ>>

уу*     В.М.Корень

« /У»           2019

5 Условия поверки

При проведении поверки должны быть соблюдены следующие условия:

• - диапазон температуры окружающей среды от 20 °C до 25 °C;

• - диапазон относительной влажности окружающей среды до 95 %;

• - диапазон атмосферного давления от 84,0 кПа до 106,7 кПа;

• - напряжение питания (230 ±23) В или 24 В;

• - номинальная частота (50 ±1) Гц.

Содержание вредных веществ в воздухе помещений, где проводится поверка, должно быть в пределах санитарных норм.

Колебания температуры окружающего воздуха при проведении поверки и регламентных работ не должны превышать ±5 °C.

6 Подготовка к поверке

Перед проведением поверки выполняют следующие подготовительные работы:

• - готовят БД к работе в соответствии с требованиями руководства по эксплуатации (далее - РЭ);

• - проверяют наличие паспортов и сроки годности ГСО;

• - баллоны с ГСО выдерживают в помещении, где проводится поверка, до выравнивания их температуры с температурой помещения;

• - проводят сборку газовой системы, схема которой приведена в приложении А (рисунок А. 1). Сборка газовой системы ведется гибкой поливинилхлоридной трубкой.

• 7 Проведение поверки

7.1 Внешний осмотр

При внешнем осмотре должно быть установлено соответствие БД следующим требованиям:

• - отсутствие внешних повреждений и загрязнений, влияющих на работоспособность;

• - отсутствие повреждений линий связи при проведении поверки по месту эксплуатации;

• - соответствие маркировки требованиям РЭ.

7.2 Опробование

Подключается БД к устройству отображения концентрации (далее - У ОК) на воздухе и через 2 мин фиксируется значение концентрации, отображаемое на информационном табло У ОК. БД считается выдержавшим испытания, если БД находится в рабочем режиме (закончился прогрев) и показания концентрации равны 0 или не превышают 0,5 пределов основной погрешности БД.

7.3 Определение метрологических характеристик

Определение допускаемой погрешности в диапазоне температур эксплуатации от 20 °C до 25 °C проводится с использованием ГСО, содержащим поверочный компонент в трех точках диапазона измерений. Номинальное содержание определяемого компонента, соответствующее точкам диапазона измерений, и пределы допускаемых отклонений от него приведены в таблице 3. Время подачи ГСО для определяемых компонентов приведено в таблице 4. Значения тока интерфейса (4-20) мА и режимы работы БД приведены в таблице 5.

Таблица 3 — Содержание определяемого компонента

Содержание определяемого компонента, соответствующее точкам диапазона измерений и пределы допускаемых отклонений от него, % где Сф - значение концентрации определяемого компонента, индицируемое на У ОК; С _гсо - концентрация определяемого компонента по паспорту на ГСО.

.. ------?------—

кмs L

Результаты измерений считают положительными, если пределы допускаемой погрешности БД не превышают значений, указанных в Приложение В.

7.4 Проверка идентификации программного обеспечения

Идентификационные данные программного обеспечения оптических блоков датчика представлены в таблице 6.

Таблица 6 — Идентификационные данные встроенного программного обеспечения

Примечание - номер версии ПО должен быть не ниже, указанного в таблице. Значения контрольных сумм приведены только для ПО версий, указанных в таблице.

• 7.4.1 Проверка идентификационных данных программного обеспечения (ПО) для БД. Проверку проводить в следующем порядке:

• - подключить БД к устройству отображения концентрации (далее У ОК);

• - убедиться, что на информационном табло УОК отображается номер версии ПО и цифровой идентификатор ПО.

• 7.4.2 БД считается выдержавшим поверку, если выводимые на информационном табло УОК идентификационные данные соответствуют данным, указанным в таблице 6.

8 Оформление результатов поверки

• 8.1 Результаты поверки оформляются протоколом, рекомендуемая форма которого приведена в приложении Г.

• 8.2 Если по результатам поверки БД признан пригодным к применению, то на него или на эксплуатационную документацию наносят поверительное клеймо и выдают свидетельство о поверке по форме, установленной формы ТКП 8.003-2011 (приложение Г).

• 8.3 Если по результатам поверки БД признан непригодным к применению, поверительное клеймо гасят, свидетельство о поверке аннулируют и выписывают заключение о непригодности по форме ТКП 8.003-2011 (приложение Д) с указанием причин. БД к применению не допускается.

• 8.4 Результаты периодической поверки и первичной поверки после ремонта БД, поставляемых на экспорт, оформляются в соответствии с тами страны импортера.

  нормативными докумен-




  УТВЕРЖДАЮ

  БелГИМ



  В. Л.Гуревич 2018

Система обеспечения единства измерений Республики Беларусь

БЛОКИ ДАТЧИКОВ ОПТИЧЕСКИЕ ФСТ-03В1 О

Методика поверки

МРБ МП.

Разработчик:

Ведущий метролог НП ОДО «ФАКИ^К»

В.М.Корень

«#3»   //     2018

Минск 2018

Настоящая методика поверки (далее - МП) распространяется на блоки датчиков оптические ФСТ-03В1 О (далее - БД), ТУ BY 100162047.039-2018. БД предназначены для непрерывного автоматического измерения концентрации метана или диоксида углерода, или до-взрывных концентраций горючих газов и паров Ех и передачи измеренной концентрации, сигналов превышения порогов и ошибок по интерфейсу типа А и (или) по аналоговому интерфейсу (4-20) мА.

Довзрывные концентрации горючих газов и паров Ех измеряются в процентах от нижнего концентрационного предела распространения пламени (далее - % НКПР). В соответствии с СТБ МЭК 61779-1 НКПР для пропана равен 1,7 об.д, %. Нормирование метрологических характеристик при измерении довзрывных концентраций горючих газов и паров Ех на оптическом сенсоре производится по пропану. Данный газ в соответствии с СТБ МЭК 61779-1, является представительным для семейства горючих паров и газов.

Область применения - промышленные и гражданские объекты, где возможно образование взрывоопасных и отравляющих газовых смесей, представляющих угрозу здоровью и жизнедеятельности персонала.

БД подлежат обязательной поверке в органах государственной метрологической службы при выпуске из производства, после ремонта и в процессе эксплуатации.

Межповерочный интервал - не более 12 месяцев.

Межповерочный интервал - не более 6 месяцев, применяемых в сфере законодательной метрологии Республике Беларусь.

1 Операции поверки

При проведении поверки выполняют операции, указанные в таблице 1. Таблица 1 - Операции поверки

2 Средства поверки

Таблица 2 - Средства поверки

• 3 Требования к квалификации поверителей

К проведению измерений при поверке и (или) обработке результатов измерений допускают лиц, имеющих необходимую подготовку для работы с поверяемыми блоками датчиками и используемыми эталонами.

Персонал, выполняющий поверку, должен пройти подготовку и подтвердить компетентность выполнения данного вида работ.

Перед проведением поверки поверителю необходимо ознакомиться с руководством по эксплуатации поверяемого блока датчика.

• 4 Требования безопасности

При проведении поверки должны быть соблюдены следующие требования безопасности:

• 4.1 Помещение, в котором проводят поверку, должно быть оборудовано приточно-вьтгяжной вентиляцией. Концентрации вредных веществ в воздухе рабочей зоны должны соответствовать требованиям ГОСТ 12.1.005-88.

• 4.2 При работе с чистыми газами и государственными стандартными образцами в баллонах под давлением необходимо соблюдать «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением».

• 4.3 При работе с БД необходимо соблюдать требования безопасней

ТИПА на них.                                    ••        Д

If U /

.. *• *                      IV^s I

И S )

• 5 Условия поверки

При проведении поверки должны быть соблюдены следующие условия:

• - температура окружающего воздуха при поверке от 23 °C до 25 °C;

• - относительная влажность воздуха от 30 °/о до 80 %;

• - атмосферное давление от 84 кПа до 106,7 кПа;

• - напряжение питания (230 ±23) В или 24 В;

• - номинальная частота (50 ±1) Гц.

Содержание вредных веществ в атмосфере помещений, где проводится поверка, должно быть в пределах санитарных норм.

Колебания температуры окружающего воздуха при проведении поверки и регламентных работ не должны превышать ±5 °C.

• 6 Подготовка к поверке

Перед проведением поверки выполняют следующие подготовительные работы:

• - готовят БД к работе в соответствии с требованиями руководства по эксплуатации (далее - РЭ);

• - проверяют наличие паспортов и сроки годности ГСО;

• - баллоны с ГСО выдерживают в помещении, где проводится поверка, до выравнивания их температуры с температурой помещения;

• - проводят сборку газовой системы, схема которой приведена в приложении А (рисунок А.1). Сборка газовой системы ведется гибкой поливинилхлоридной трубкой.

• 7 Проведение поверки

  • 7.1 Внешний осмотр

При внешнем осмотре должно быть установлено соответствие БД следующим требованиям:

• - отсутствие внешних повреждений и загрязнений, влияющих на работоспособность;

• - отсутствие повреждений линий связи при проведении поверки по месту эксплуатации;

• - соответствие маркировки требованиям РЭ.

• 7.2 Опробование

Подключается БД к устройству отображения концентрации (далее - У ОК) на воздухе и через 2 мин фиксируется значение концентрации, отображаемое на информационном табло У ОК. БД считается выдержавшим испытания, если БД находится в рабочем режиме (закончился прогрев) и показания концентрации равны 0 или не превышают 0,5 пределов основной погрешности БД.

• 7.3 Определение метрологических характеристик

Определение допускаемой погрешности в диапазоне температур эксплуатации от 20 °C до 25 °C проводится с использованием ГСО, содержащим поверочный компонент в трех точках диапазона измерений. Номинальное содержание определяемого компонента, соответствующее точкам диапазона измерений, и пределы допускаемых отклонений от него приведены в таблице 3. Время подачи ГСО для определяемых компонентов приведено в таблице 4. Значения тока интерфейса (4-20) мА и режимы работы БД приведены в таблице 5.

Таблица 3 - Содержание определяемого компонента

доку;

Таблица 4 - Время подачи ГСО

Таблица 5 - Злаченая тока интерфейса (4-20) мА

• 7.3.1 При проверке по интерфейсу (4-20) мА собрать схему измерения согласно приложению А. Собрать газовую схему, согласно приложению Б.

Подсоединить к схеме баллон с ГСО №1.

Включить и прогреть БД на воздухе. На У ОК должно отображаться значение «0», на измерителе тока (4-20) мА значение (4 ±0,1) мА. При необходимости произвести подстройку нуля. Допускается отображение концентрации, не превышающих 0,5 пределов основной погрешности БД.

Открыть вентиль баллона. Вентилем точной регулировки установить расход ГСО, равный (0,3±0,1) л/мин.

Подсоединить к схеме БД и через время, указанное в таблице 4 (согласно наименованию подаваемого компонента) зафиксировать цифровые значения, отображаемые на У ОК и (или) значения тока на измерителе (4-20) мА.

На вход БД подают ГСО в последовательности № 1-2-3 (содержание определяемого компонента, соответствующее точкам диапазона измерений соответственно подаваемому компоненту, таблица 3 в течение времени подачи таблица 4, время контролируют секундомером.

Фиксируют установившиеся показания на У ОК и (или) значения тока на измерителе (4-20) мА при подаче каждого ГСО. При проверке по интерфейсу (4-20) мА рассчитать измеренное значение концентрации определяемого компонента по формуле

(1ф ~ 4 ma) ' С10 мА

Сф=............................,                          (1)

16 мА где 1ф - измеренное значение тока;

С 20ма - концентрация определяемого компонента, соответствующая току 20 мА.

• 7.3.2 Рассчитать абсолютную погрешность БД по формуле

Д=С_ф-С_гсо,                           (2)

где Сф - значение концентрации определяемого компонента, индицируемое на У ОК; С гео “ концентрация определяемого компонента по паспорту на ГСО.

• 7.3.3 Рассчитать относительную погрешность БД по формуле



  Л

  Отдел нзучн«-технпчсскои икфор^маииИ-_и нормативной дОКУМентаинн

С ГСО

где Сф - значение концентрации определяемого компонента, индицируемое на У ОК; С гео “ концентрация определяемого компонента по паспорту на ГСО.

Результаты измерений считают положительными, если пределы допускаемой погрешности БД не превышают значений, указанных в Приложение В.

• 7.4 Проверка идентификации программного обеспечения

Идентификационные данные программного обеспечения термокаталитических блоков датчика представлены в таблице 6.

Таблица 6 - Идентификационные данные ПО

• 7.4.1 Проверка идентификационных данных программного обеспечения (ПО) для БД. Проверку проводить в следующем порядке:

• - подключить БД к устройству отображения концентрации (далее У ОК);

• - убедиться, что на информационном табло УОК отображается номер версии ПО и цифровой идентификатор ПО.

• 7.4.2 БД считается выдержавшим поверку, если выводимые на информационном табло УОК идентификационные данные соответствуют данным, указанным в таблице 6.

• 8 Оформление результатов поверки

  • 8.1 Результаты поверки оформляются протоколом, рекомендуемая форма которого приведена в приложении Г.

  • 8.2 Если по результатам поверки БД признан пригодным к применению, то на него или на эксплуатационную документацию наносят доверительное клеймо и выдают свидетельство о поверке по форме, установленной формы ТКП 8.003-2011 (приложение Г).

  • 8.3 Если по результатам поверки БД признан непригодным к применению, поверитель-ное клеймо гасят, свидетельство о поверке аннулируют и выписывают заключение о непригодности по форме ТКП 8.003-2011 (приложение Д) с указанием причин. БД к применению не допускается.



Приложение А

(обязательное)

Схемы измерения тока БД с интерфейсом (4-20) мА

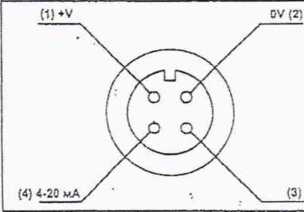

Распайка розетки Р407-04Т

• 1 - источник питания 12 В или канал БПС; 2 - розетка PY07-04T; 3 - блок датчика;

4 - калибратор токовой петли

Рисунок А.1 - Схема измерения тока калибратором токовой петли

100 Ом

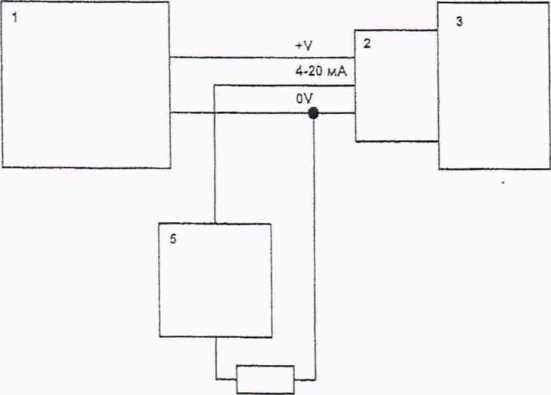

1 - источник питания 12 В или канал БПС; 2 - розетка PY07-04T; 3 - блок датчикар -миллиамперметр

Рисунок А.2 - Схема измерения тока миллиамперметром

А

S $

техническом информации ; и иорм^а’^{тИВВ й} Л документации Л:

Приложение Б

(обязательное)

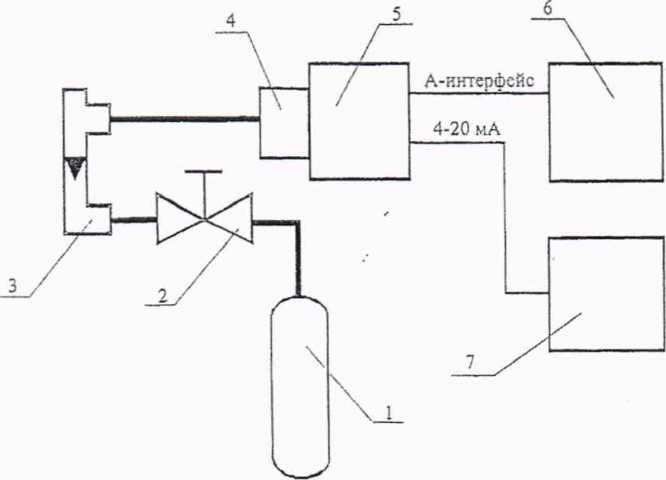

Схема подачи ГСО

• 1 - баллон с ГСО;

• 2 - вентиль точной регулировки;

• 3 - ротаметр;

• 4 - микрокамера;

• 5 - проверяемый блок датчика;

6-УОК;

7 - измеритель тока 4-20 мА (схема подключения согласно приложению Б).

Рисунок Б.1 - Схема подачи ГСО

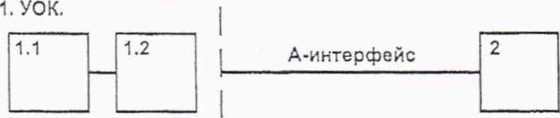

1 - устройство отображения концентрации (УОК), например БПС или тестер А-интерфейса: 1.1- адаптер А-иктерфейса (например, модуль калибровки), 1.2 - устройство индикации (например, ЛК со специальным ПО); 2-БДФСТ-03В1

Рисунок Б.2 — Структурная схема УОК

Приложение В

Метрологические и основные технические характеристики БД

. .«

Метрологические и основные технические характеристики БД должны соответствовать значениям, приведенным в таблице В.1.

Таблица В.1

ЖЖ    -ЖЖ

^те**_о0*аШ»^и. |2 I

^14ИЧ’ «аТИВ«⁰¹- / 5 I . и норм*¹ _,,_иИ /Ъ’7

__ЖЖ

Приложение Г

(рекомендуемое)

Форма протокола поверки наименование организации проводившей поверку

Протокол №________

Повер ки____тип__№__

наименование средства измерений

принадлежащий_____________________________________________________________

Г.1 Условия проведения поверки:

• - температура окружающего воздуха

• - относительная влажность воздуха

• - атмосферное давление

Г.2 Применяемые средства поверки

Таблица Г.1

Применяемые государственные стандартные образцы Таблица Г.2

Г.З Операции поверки.

Г.3.1 Внешний осмотр___

Г.3.2 Опробование__________________________________________________________________

Г.3.3 Определение метрологических характеристик:

Г.3.3.1 Определение тока, абсолютной и относительной погрешностей БД по показаниям УОК и по интерфейсу (4-20) мА

Таблица Г.З
